2008年农村中小学现代远程教育工程补充建设项目

设备签收表
（B1分包：南宁市、北海市适用）

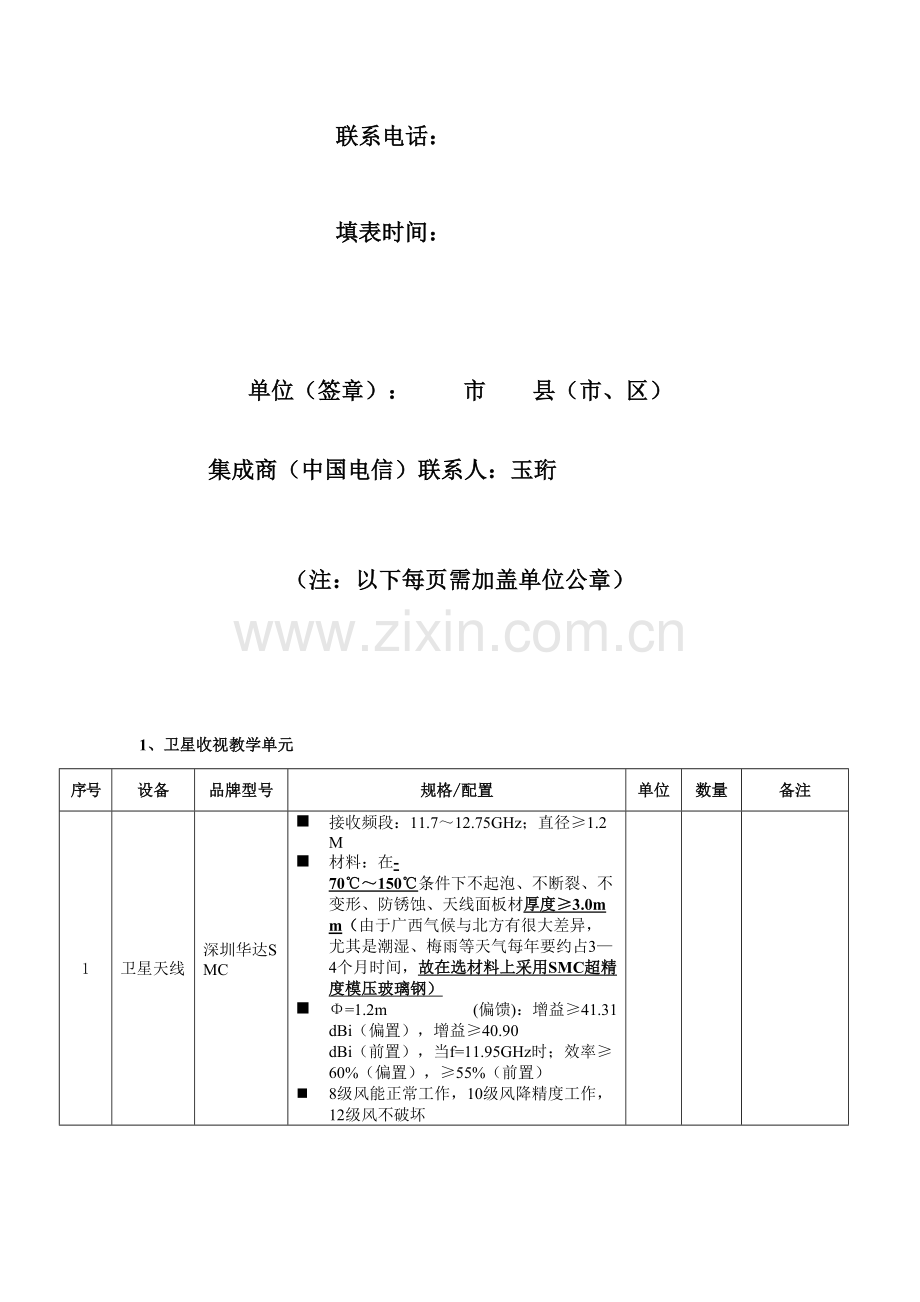

经 办 人：

联系电话：

填表时间：

单位（签章）： 市 县（市、区）

集成商（中国电信）联系人：玉珩

（注：以下每页需加盖单位公章）

1、卫星收视教学单元
序号
设备
品牌型号
规格/配置
单位
数量
备注
1
卫星天线
深圳华达SMC

l 接收频段：11.7～12.75GHz；直径≥1.2M
l 材料：在-70℃～150℃条件下不起泡、不断裂、不变形、防锈蚀、天线面板材厚度≥3.0mm（由于广西气候与北方有很大差异，尤其是潮湿、梅雨等天气每年要约占3—4个月时间，故在选材料上采用SMC超精度模压玻璃钢）
l Φ=1.2m (偏馈)：增益≥41.31 dBi（偏置），增益≥40.90 dBi（前置），当f=11.95GHz时；效率≥60%（偏置），≥55%（前置）
n 8级风能正常工作，10级风降精度工作，12级风不破坏

2
高频头
德州科海KHKu1125-B
l 输入频率：12.20～12.75GHz，具备水平垂直线极化可电动调整（13V/18V）
l 输出频率：950～2150MHz
l 振幅/频率特性：±1.4dB(全频段)
l 带内任意接收频道内增益波动：±1.3dB(任一转发器带宽内)
l 功率增益： 60dB
l 噪声系数：≤0.7dB
l 输入端口：馈源端口（密封）
l 输出端口：75Ω，FL10-75ZY
l 工作电压：12～20V
n DC直流：≤150MA

3
功分器
广州迅控GDX-4
l 频率范围：5～2400MHz
l 输入、输出端口反射损耗16dB
l 插入损耗：四功分器8 dB；
l 通带内增益波动≤3 dB（P-P）
l 连接端口：FL10-75ZY（输入、输出）
l 输入/输出：1入/4出
l 隔离度：22 dB
n 所有输出口都具有独立Power Pass功能

4
同轴电缆和接头
江苏天诚
n 线长50米 F头4个
n SYWY-75-5型或同规格以上
n 防水、防腐和抗老化

5
避雷装置
地凯防雷产品

l 避雷针一根、馈线避雷器一个、SPD一个、接地材料一批
l 通过国家权威部门检测，保险公司承保的产品
l 安装高度高出保护目标1.5m以上，距离3米，保护角按球法计算（保证天线在其45°锥角范围内）（安装高度按二类防雷标准计算）
l [电源通道]
处理雷击脉冲额定电流 20kA以上 ,最大40kA(8/20us)；残压≤1300V；漏电流≤1MA(220VAC)；负载功率≥2000W
l [信号通道]
频率范围 0—2500MHz
插入损耗≤0.5db
l 处理雷击脉冲额定电流 10kA以上, 最大15kA(8/20us)；残压≤150V；
n 加装绝缘套管和警示牌

6
卫星数据接收卡
清华永新NDB-NS21-B
n 符合《中国教育卫星宽带传输网技术规范》，经信息产业数字视音频产品质量检测中心认定合格。
n 适合项目选用计算机操作系统Windows 2000 Professional（Server）/Windows XP
n 驱动程序装卸便利
n 与主板芯片组兼容性良好
n 与计算机以太网卡、Modem内置卡等板卡兼容性好
n RF滤波带宽： 54MHz（-3dB）
n 输入阻抗： 75Ω
n 接收频率范围：950～2150MHz
n 接收电平范围：-65dBm～-25 dBm
n 符号率： 2～45Ms/s（且在设置界面中有显示）
n PID过滤器：64个以上
n 符号率范围：2MS/s～40MS/s（滚降系数=0.35,包长=188Byte)
n 解调门限：≤3.5dB（电平值＝-65dbm,FEC=3/4时）
n 具有电平强度指示和信号质量指示功能，并具有符号率和信号强度指示功能
n 支持DVB数据多封装协议；支持IP单播（Unicast）、组播（Muticast）和广播（Broadcast）

7
PC计算机（接收数据）
联想
启天M3400
l CPU ：AMD 三核8400+
l 主板：相应的AMD RS690芯片主板
l 内存：1G DDRII 667
l 显示卡：ATI 2400 独立显卡，PCI-E接口，DVI，显存 256MB
l 声卡：主板集成
l 网卡：RJ45接口，10/100Mb自适应
l 硬盘：SATA接口，容量 250GB，转速 7200rpm
l 光驱：DVDROM,倍速 16X，带刻录机
l 显示器：17”纯平CRT，分辨率 1024*768@85HZ
l 键盘：标准键盘
l 鼠标器：光电鼠标
l 耳麦：标配（主流产品）
l 其它：具有硬盘还原和网络同传功能
l 具备系统恢复功能
l 安装正版微软windows xp 、微软office 2003（单机版）操作系统，含介质
l 安装远程教育卫星资源管理软件，含介质（华夏得普）
l 用户手册（使用说明书）
l 产品列入节能产品政府采购清单
l 产品列入环境标志产品政府采购清单

8
接收软件
清华永新V1.0

卫星数据接收软件（远教IP数据接收系统和全国农村党员干部现代远程教育专用频道资源管理软件，能接收农村中小学和党员干部现代远程教育专用数据节目、流媒体节目）
并能将电视节目、流媒体节目存储在计算机硬盘中。
1. 同一时间段可以同时录制中教台所有频道的所有节目。
2. 支持网络驱动程序接口规范（NDIS）5.0或更高版本；
3. 有断信号记忆功能和断电记忆功能；
4. 有待机（STANDBY）功能；
5. 随卫星数据接收卡提供的卫星参数配置程序应具有良好的容错性；
6. 卫星参数配置程序应具备防重复启动和重复启动警示功能；
7. 卫星参数配置程序应具备防误关闭和误关闭警示功能；
可自动扫描高频头本振频率，在不知道高频头本振频率的情况下能自动锁定卫星信号。

9
卫星数字电视接收机
德州科海KHP-518
l 符合我国卫星数字电视广播信道编码与调制规范标准；符合广电总局数字压缩卫星接收机技术要求行业标准；符合国家有关电磁辐射及安全标准
l 无断信号最后帧记忆功能，记忆时间≤2秒
l SCPC，MCPC均可接收
l 解调门限：≤4.2 dB（电平值= -65dbm，FEC=3/4时）
l 符号率范围：1MS/s～45MS/s（滚降系数=0.35，包长=188Byte）
l 能通过卫星下载软件升级
l 有雷电、浪涌、静电和短路保护措施
l 频道预置数700，带红外遥控器
l 使用文字符合国家标准中文字库
l 有断电、断信号卫星参数记忆功能
l 具有电平强度指示和信号质量指示功能
l 具备VBI再插入功能（7-22行）
l 用户手册（使用说明书）

10
2.0有源音箱
柳州森悦家鸣G-3000E

l 2.0有源音箱
l 额定输出功率： 2×30W，输入灵敏度：≥350mv，峰值功率：80W，带话筒扩音功能，信噪比≥50dB，通道分离度：≥86dB,二分频，频率响应：40Hz-20000Hz(±3dB)， 长冲程5寸低音2个，70Hz，低频强劲。2寸高音2个，高频明亮清晰。
l 能满足一般教室内进行电化教学的听音环境。

11
A4幅面黑白激光打印机
联想
LJ2200

l 幅面： A4
l 分辨率： 1200DPI
l 打印速度：22PPM
l 接口：USB
l 鼓粉分离
l 备用鼓：1个

12
UPS电源
三科
PCM-500VA
n 容量：≥500VA
n 输入电压范围：170-270V±5V，输入频率：50Hz±5%
n 输出电压：220VAC ±10%，输出频率：50Hz±2％
n 类型：后备式
n 后备时间：10~25分钟
n 保护功能：具有过压，低压，短路和超负载保护功能

13
VGA分配器（带延长线）
同方
TF-1435
(含2米、5米线各一条)
l VGA接口一进四出以上
l 有增益
l 有效传输距离最远可达80米
l 含两根配套传输线：1根2米，1根≥5米。可实现计算机信号在有VGA接口的电视机上观看，压模接口。

14
灭火器
南京江浦
n 通过国家检测，公安消防监督机构确认，定点厂生产
n 手提式：≧2公斤

15
测试维护工具
英伟达
n 与安装卫星天线、网络测试维护相配套的各种型号工具一套
n 起子：75×5（mm）十字口、平口各一把
n 钳子：180 mm带六方口多用钢丝钳，耐压500V一把
n 扳手：开口型与固定高频头所用螺丝相匹配(8mm-10mm)
梅花型与固定天线锅面及支架相匹配(10mm-12mm)
开口型与固定天线锅面及支架相匹配各一把(14mm-17mm)
n 验电笔1支，测线仪一只
n RJ45压线钳一把
n 工具包：设有1～5号工具定位的专用工具包
n 配5只F接头、10只RJ45网络接头（备用）
n 万用表一只：普通型数字式万用表
n 符合国家和行业有关标准

16
插座板
国产
n 三芯四头（含卫星接收系统用量）2个为一套

17
小学教学资源库
北京国之源
n 提供了图片、动画、声音、视频、课件、文本等多媒体资源，形式丰富，容量达60G（其中文本1.41G、图片6.64G、动画6.1G、课件34.74G、声音（音频）1.41G、视频10.43G）,资源素材6万5千余条。
n 正版软件,光盘介质(1张备课插件安装盘，17张DVD资源盘)。,保证有合法授权。
n 提供与微软office办公软件无缝链接的资源应用插件，通过该插件能使用户在无需安装资源的情况下，即可对资源进行高效应用，节省用户硬盘空间，方便用户使用。

2、无盘计算机教室单元
序号
设备
品牌型号
规格/配置
单位
数量
备注
1
服务器
联想万全
T168 奥运纪念版
l CPU：最新一代四核技术的英特尔Xeon 3220 2.4GHz处理器,8M二级缓存，1066MH前端总线
l 主板：服务器主板， Intel 3200 芯片组
l 内存： 1GB ECC DDR2 667内存；4个内存DIMM扩展槽
l 显示卡：ATI显示控制器，独立16M显存
l 网卡：集成INTEL千兆自适应网卡
l 硬盘250GB SATA 7200rpm
l 光驱：COMBO
l 软驱：1.44MB，3.5英寸
l 显示器：17”纯平CRT，分辨率1024*768@85HZ
l 键盘：标配
l 鼠标器：标配
l 提供设备生产厂家出具的三年免费现场服务承诺书原件
l 预装正版工具软件（压缩、杀毒软件）
l 安装正版微软windows server2003 、微软office 2003（网络版）操作系统，含介质
l 具备系统恢复功能
l 用户手册（使用说明书）
l 4个 USB 2.0接口 (2 前2后)； 1个VGA接口；1个串口； 1个并口； 1个RJ45网口(千兆)；
l 4个32bit/33MHz PCI（5V）， 2个PCI-E；可外插PCI-E接口的显卡；
l 自动开机故障诊断Doctor Inside Technolongy技术
l 万全慧眼III标准版，包含基于作息表的自动开关机设置
l 五重硬盘保护设计
l 特别的防雷击系统设计
l 系统防尘设计
l 智能控温降噪系统
l 产品列入节能产品政府采购清单
l 产品列入环境标志产品政府采购清单

2
服务器系统支持软件
锐起
n 正版软件
n 支持多系统启动功能。要求支持客户端工作站Win XP的启动
n 提供服务器系统的备份功能
n 支持服务器集群功能，可安装多台服务器为网络服务。在本项目中要求服务器安装网络管理应用系统、教师机（或卫星资源接收计算机）安装备用系统，当服务器出现故障无法支持工作站启动时，可使用教师机（或卫星资源接收计算机）支持无盘网络工作站的启动，以有效保证教学的正常进行
n 提供对网络系统的管理功能。支持系统管理、工作站管理
n 提供应用软件的统一安装功能。系统管理员可以随时在任一台客户端工作站上进行安装，系统内的其它工作站就可以同时使用，并且不再需要有盘安装
n 支持工作站个性化存储。系统支持为每台无盘工作站设置个性化虚拟硬盘空间。并提供多点还原功能
n 支持客户端工作站桌面应用限制。系统可实现对客户端使用的限制

3
PC计算机（教师用）
联想
启天M3400
l CPU ：AMD 三核8400+
l 主板：相应的AMD RS690芯片主板
l 内存：1G DDRII 667
l 显示卡：ATI 2400 独立显卡，PCI-E接口，DVI，显存 256MB
l 声卡：主板集成
l 网卡：RJ45接口，10/100Mb自适应
l 硬盘：SATA接口，容量 250GB，转速 7200rpm
l 光驱：DVDROM,倍速 16X，带刻录机
l 显示器：17”纯平CRT，分辨率 1024*768@85HZ
l 键盘：标准键盘
l 鼠标器：光电鼠标
l 耳麦：标配（主流产品）
l 其它：具有硬盘还原和网络同传功能
l 具备系统恢复功能
l 安装正版微软windows xp 、微软office 2003（单机版）操作系统，含介质
l 用户手册（使用说明书）
l 产品列入节能产品政府采购清单
l 产品列入环境标志产品政府采购清单

4
无盘计算机（学生用）
联想
启天M3400
l CPU：AMD 双核4600+（2.4G）
l 主板：相对应的AMD RS690芯片
l 主板内存： 1G
l 显示卡：主板集成
l 声卡：主板集成
l 网卡：RJ45接口，10/100Mb自适应
l 显示器：17”纯平CRT，分辨率 1024*768@85HZ
l 键盘：标准键盘
l 鼠标器：光电鼠标
l 耳麦：标配（主流产品）
l 产品列入节能产品政府采购清单
l 产品列入环境标志产品政府采购清单

5
电子教室系统
北京国之源
n 安装环境包括：Windows 2000/2003/XP等操作系统。
n 系统包括教师机端和学生机端。
n 系统主要功能有：屏幕广播、屏幕转播、学生演示、屏幕监视、远程控制、语音广播、黑屏肃静、语音对讲、视频广播、网络影院、分组教学、联机讨论、电子教鞭、电子抢答、电子举手、遥控辅导、屏幕录制、屏幕回放、发送消息、下发程序、下发作业、提交作业、远程命令、锁定学生、网络唤醒、远程关机和重启、班级模型、配置教室、远程安装倒计时、班级和学生管理等网络教学所需的功能
n 系统支持60用户以上。
n 正版软件含介质、加密狗，通过国家权威部门的认证。

6
交换机
联想天工
iSpirit1250G
n 即插即用，线速全双工交换机，与IEEE 802.3 Ethernet及IEEE 802.3u Fast Ethernet 标准兼容，符合IEEE 802.3x全双工流控、IEEE802.3ab千兆以太网标准
n 10/100M自适应百兆电口48个（RJ45），支持端口线序自动识别、10/100/1000M自适应千兆电口 2个（RJ45），支持端口线序自动识别
n 宽范围的电源输入：AC 110-260V，48-60Hz

7
2.0有源音箱
柳州森悦家鸣
G-3000E
l 2.0有源音箱
l 额定输出功率： 2×30W，输入灵敏度：≥350mv，峰值功率：80W，带话筒扩音功能，信噪比≥50dB，通道分离度：≥86dB,二分频，频率响应：40Hz-20000Hz(±3dB)， 长冲程5寸低音2个，70Hz，低频强劲。2寸高音2个，高频明亮清晰。
l 能满足一般教室内进行电化教学的听音环境。

8
机柜
南宁中天博信
n 散热良好，能装下交换机、6U壁挂式

9
教学资源库
华夏博新
北京华夏博新中央电教馆教学资源库

l 中央电教馆教学资源库紧密结合课程改革，以教育部《基础教育课程改革纲要（试行）》为指导，参照最新颁布的各学科课程标准，同时满足《国家课程标准》和《教学大纲》兼顾各版本教材，满足教学各环节的需求，提供大量的教学素材、学习素材和教学范例，能够满足教师的教学、进修和学生自主学习、研究性学习、协作式学习的需求。包括：学习对象元数（CELTS-3），（CELTS-9）、（CELTS-41）、（CELTS-42）。
l 中央电教馆资源中心具有强大的资源开发队伍，由一批具有较高理论水平的各级各类教育教学专家予以指导、策划，保证所开发资源的权威性
l 中央电教馆教学资源库紧密结合课程改革，以教育部《基础教育课程改革纲要（试行）》为指导，参照最新颁布的各学科课程标准，兼顾各版本教材，满足教学各环节的需求，提供大量的教学素材、学习素材和教学范例，资源可持续追加、更新及时更新素材内容，每年更新10G以上。
l 资源形式丰富，包含图片、动画、声音、视频、课件、文本等多种媒体形式，特别以动画、视频类素材为主，视频画面清晰，动画类资源设计形式新颖，体现了教学特色，方便教师课堂教学。
l 中央电教馆教学资源库全部产品皆自主研发，所有内容保证有合法授权，正版含光盘介质。

10
备课系统
华夏博新北京华夏博新-华夏新起点
l 与多厂家资源库实现无缝连接
l 新起点备授课办公软件资源调用方便，每一个资源或素材都可以在系统中直接预览、编辑、修改。
l 系统支持输出兼容效果良好的HTML文件，便于独立使用，且具有完善的打包功能，课程打包后，可以独立于本系统运行。系统生成的课件可以选择保存为多种格式，满足不同的使用需要。
l 系统完全支持多路径多空间存储功能
l 系统支持生成或调用课件模板的功能，并提供模板300多个，其中教学设计模板不少于200个，其中主要课程模板不少于100个；教学模板涵盖了目前中小学各个学科的内容；教学模板包含文字处理格式的教案和幻灯片格式的板书；教学模板分为示范课模板和结构模板，能为广大教师编写教案和板书提供参考作用。
l 快捷易用的备课和课件制作功能。可通过文字编辑和演示文档进行教案编辑、课件制作；教师可以方便地利用多媒体资源混排进行教案和课件制作；使用过程中可方便地进行文字处理和排版。
l 与IE等通用浏览器无缝连接
l 正版含介质

11
A4幅面黑白激光打印机
联想 LJ2200
l 幅面： A4
l 分辨率： 1200DPI
l 打印速度：22PPM
l 接口：USB
l 鼓粉分离
l 备用鼓：1个

12
UPS电源
三科
PCM-1000VA
n 容量：1000VA
n 输入电压范围：170-270V±5V，输入频率：50Hz±5%
n 输出电压：220VAC ±10%，输出频率：50Hz±2％
n 类型：后备式
n 后备时间：10~25分钟
n 保护功能：具有过压，低压，短路和超负载保护功能

13
VGA分配器（带延长线）
同方
TF-1435
(含2米、5米线各一条)
l VGA接口一进四出以上
l 有增益
l 有效传输距离最远可达80米
l 含两根配套传输线：1根2米，1根≥5米。可实现计算机信号在有VGA接口的电视机上观看，压模接口。

14
灭火器
南京江浦
n 通过国家检测，公安消防监督机构确认，定点厂生产
n 手提式：≧2公斤

15
测试维护工具
英伟达
n 与安装卫星天线、网络测试维护相配套的各种型号工具一套
n 起子：75×5（mm）十字口、平口各一把
n 钳子：180 mm带六方口多用钢丝钳，耐压500V一把
n 扳手：开口型与固定高频头所用螺丝相匹配(8mm-10mm)
梅花型与固定天线锅面及支架相匹配(10mm-12mm)
开口型与固定天线锅面及支架相匹配各一把(14mm-17mm)
n 验电笔1支
n RJ45压线钳一把
n 工具包：设有1～5号工具定位的专用工具包
n 配5只F接头、10只RJ45网络接头（备用）
n 万用表一只：普通型数字式万用表
n 测线仪一只
n 符合国家和行业有关标准

16
稳压电源
三科
SKJ-15KVA
l 通过国家有关部门质量检测和国家CCC认证，取得了CQC证书。正弦波参数标准
l 输入电压：单相电压175V-260V
l 输出电压：220V±1% 额定频率 50HZ
l 输出功率：≥15KVA；冗余功率≥15%
l 使用环境：具有防强雷干扰，抑制脉宽>3μs 隔离型，相对湿度≤95%，-10℃～+45℃
l 过流保护：自动开关
l 带负荷能力强：适用性、感性、容性

3、多媒体教室单元
序号
设备
品牌型号
规格/配置
单位
数量
备注
1
PC计算机
联想
启天M3400
l CPU ：AMD 三核8400+
l 主板：相应的AMD RS690芯片主板
l 内存： 1G DDRII
l 显示卡：ATI 2400 独立显卡，DVI，PCI-E接口，显存 256MB
l 声卡：主板集成
l 网卡：RJ45接口，10/100Mb自适应
l 硬盘：SATA接口，容量 250GB，转速 7200rpm
l 光驱：DVDROM,倍速 16X，带刻录机
l 显示器：17”纯平CRT，分辨率 1024*768@85HZ
l 键盘：标准键盘
l 鼠标器：光电鼠标
l 耳麦：标配（主流产品）
l 其它：具有硬盘还原和网络同传功能
l 具备系统恢复功能
l 安装正版微软windows xp 、微软office 2003（单机版）操作系统，含介质
l 用户手册（使用说明书）

2
投影机（带120英寸电动投影幕）
日立
HCP-900X
l 亮度： 2600流明
l 分辨率： 1024*768
l 对比度：500：1；
l 有断电保护功能
l 25米数据线、视频线、电源线、插座板
l 带标准投影机吊架
l 提供节能及环保认证证书
l 带120英寸电动投影幕
l 两重PIN密码保密系统、位置检测防盗
l 色差（HDTV）输入：RCA针×3控制端口：9针微型 D-sub×1个
l 投影机定时提醒用户清洗过滤网
l 内置7W扬声器
l 自动适应WXGA宽屏笔记本分辨率
l 顶部换灯
l 白天模式：提高投影机亮度、白板和黑板模式
l 一共3个RGB接口：两输入，一输出
l USB端子X 1
l 散热风扇高转速模式
l 4秒快速开机显示信号画面
l 个性按键功能；多种模板功能
l 红外遥控频率切换功能

3
中央控制器(含控制桌)
同方
CS1800
n 控制台主机集成一体化，面板具有USB、VGA、RJ45、MIC、3.5音频等多媒体接口
n 控制面板操作简单、具有系统开关批处理功能，即一键实现所有设备的开关功能
n 支持总电源自动延时关机控制
n 内置3×2VGA切换分配矩阵，支持台式电脑、数码展台、手提电脑输入
n 具有电动幕及投影机电源控制
n 内置4×2音视频切换分配矩阵
n 支持用红外码、编程RS-232(串口)方式控制投影机信号源切换及系统设备电源控制
n 具有计算机控制软件，支持WindowsXP操作系统
n 控制桌采用15mm厚优质一级密度板，防火板饰面，优质五金配件，消声轨道；1mm厚PVC封边及进口设备自动封边技术。
n 提供设计图纸及省级产品质量监督部门检测报告
n 长=1600mm，宽=750mm，高＝950mm

4
UPS电源
三科
PCM-500VA
n 容量：≥500VA
n 输入电压范围：170-270V±5V，输入频率：50Hz±5%
n 输出电压：220VAC ±10%，输出频率：50Hz±2％
n 类型：后备式
n 后备时间：10~25分钟
n 保护功能：具有过压，低压，短路和超负载保护功能

5
2.0有源音箱
柳州森悦家鸣
G-3000E
l 2.0有源音箱
l 额定输出功率： 2×30W，
l 能满足一般教室内进行电化教学的听音环境。

6
VGA分配器（带延长线）
同方
TF-1435
(含2米、5米线各一条)
l VGA接口一进四出以上
l 有增益
l 有效传输距离最远可达80米
l 含两根配套传输线：1根2米，1根≥5米。可实现计算机信号在有VGA接口的电视机上观看，压模接口。
