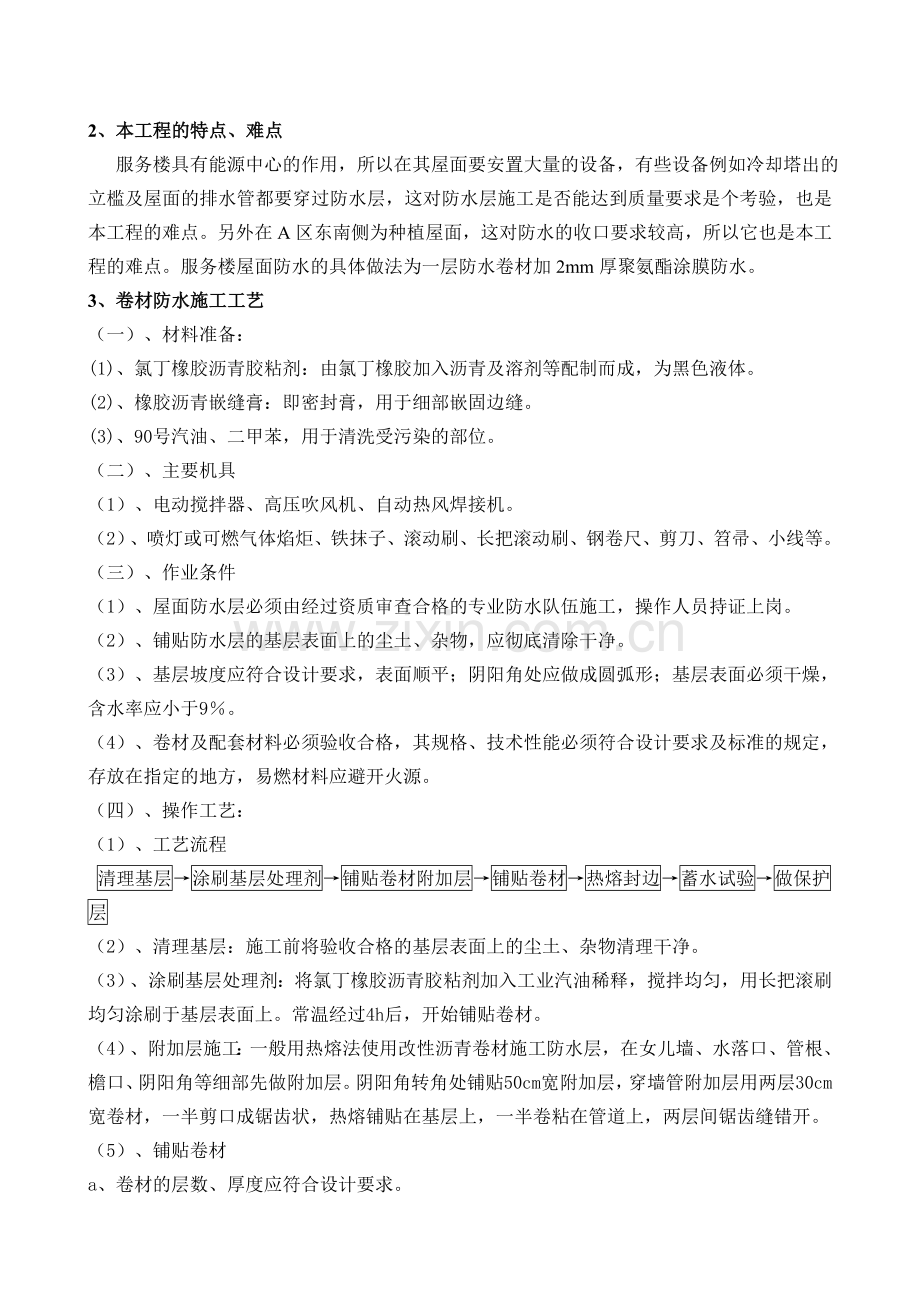

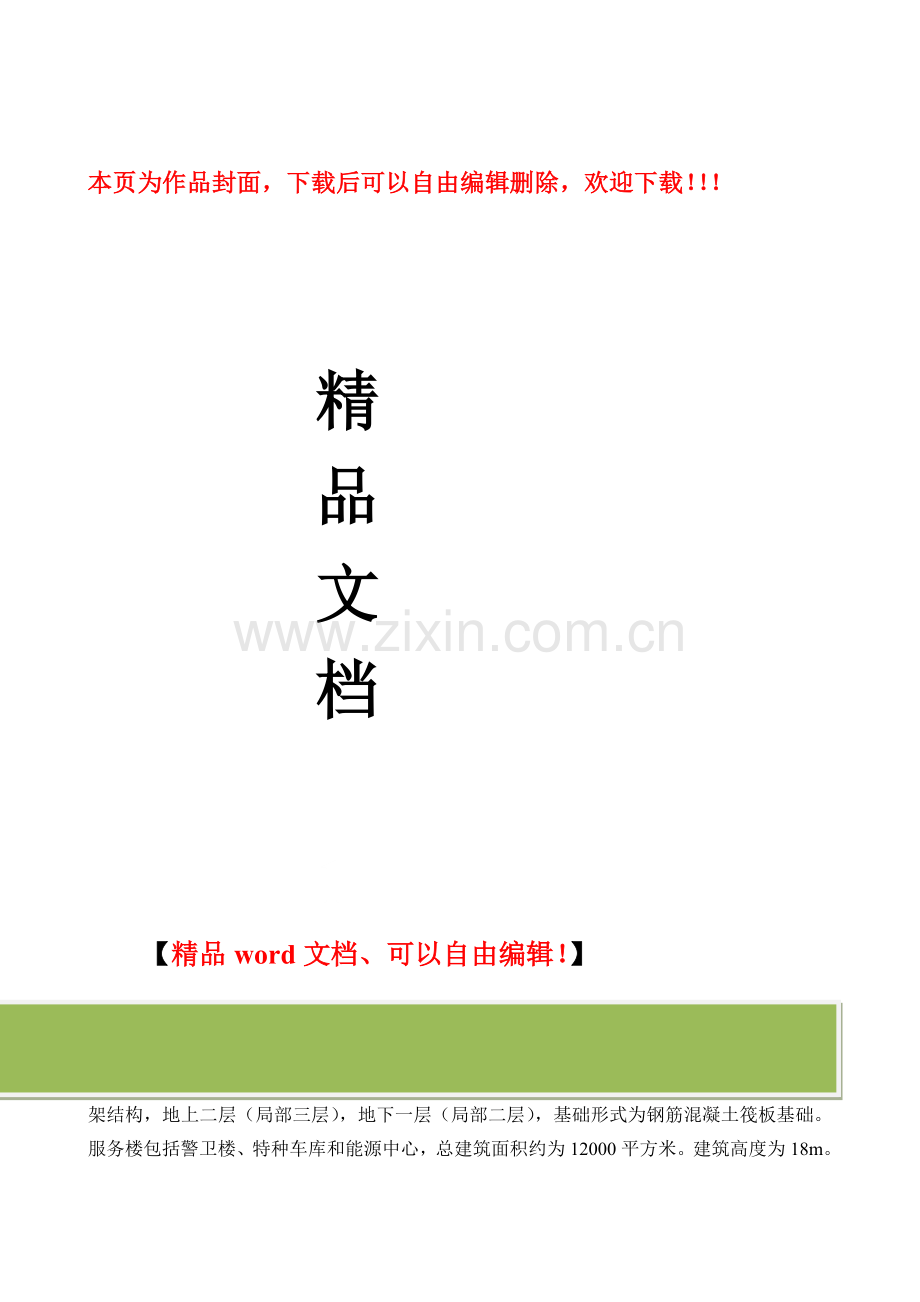

本页为作品封面，下载后可以自由编辑删除，欢迎下载！ 精 品文档1【精品word文档、可以自由编辑！】1、工程概况本工程为中央电视台新台址建设工程A标段服务楼工程，其结构形式为钢筋混凝土框架结构，地上二层（局部三层），地下一层（局部二层），基础形式为钢筋混凝土筏板基础。服务楼包括警卫楼、特种车库和能源中心，总建筑面积约为12000平方米。建筑高度为18m。2、本工程的特点、难点 服务楼具有能源中心的作用，所以在其屋面要安置大量的设备，有些设备例如冷却塔出的立槛及屋面的排水管都要穿过防水层，这对防水层施工是否能达到质量要求是个考验，也是本工程的难点。另外在A区东南侧为种植屋面，这对防水的收口要求较高，所以它也是本工程的难点。服务楼屋面防水的具体做法为一层防水卷材加2mm厚聚氨酯涂膜防水。3、卷材防水施工工艺（一）、材料准备： (1)、氯丁橡胶沥青胶粘剂：由氯丁橡胶加入沥青及溶剂等配制而成，为黑色液体。(2)、橡胶沥青嵌缝膏：即密封膏，用于细部嵌固边缝。(3)、90号汽油、二甲苯，用于清洗受污染的部位。（二）、主要机具（1）、电动搅拌器、高压吹风机、自动热风焊接机。（2）、喷灯或可燃气体焰炬、铁抹子、滚动刷、长把滚动刷、钢卷尺、剪刀、笤帚、小线等。（三）、作业条件（1）、屋面防水层必须由经过资质审查合格的专业防水队伍施工，操作人员持证上岗。（2）、铺贴防水层的基层表面上的尘土、杂物，应彻底清除干净。（3）、基层坡度应符合设计要求，表面顺平；阴阳角处应做成圆弧形；基层表面必须干燥，含水率应小于9。（4）、卷材及配套材料必须验收合格，其规格、技术性能必须符合设计要求及标准的规定，存放在指定的地方，易燃材料应避开火源。（四）、操作工艺：（1）、工艺流程清理基层涂刷基层处理剂铺贴卷材附加层铺贴卷材热熔封边蓄水试验做保护层（2）、清理基层：施工前将验收合格的基层表面上的尘土、杂物清理干净。（3）、涂刷基层处理剂：将氯丁橡胶沥青胶粘剂加入工业汽油稀释，搅拌均匀，用长把滚刷均匀涂刷于基层表面上。常温经过4h后，开始铺贴卷材。（4）、附加层施工：一般用热熔法使用改性沥青卷材施工防水层，在女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层。阴阳角转角处铺贴50cm宽附加层，穿墙管附加层用两层30cm宽卷材，一半剪口成锯齿状，热熔铺贴在基层上，一半卷粘在管道上，两层间锯齿缝错开。（5）、铺贴卷材a、卷材的层数、厚度应符合设计要求。B、弹好标准线的位置，在卷材的一端用汽油喷灯火焰将卷材涂盖层热融，随即固定在基层表面；用喷灯火焰对准卷材和基层表面的交界处，喷灯距离交界处300mm左右，经往返均匀加热，趁卷材的材面刚刚融化时，将卷材向前滚铺、粘贴牢固。c、卷材的搭接，空铺、点粘、条粘不少于100mm，满粘法不少于80mm，接缝处用喷灯的火焰熔焊粘牢，以边缘挤出沥青为合格。随即刮封接口，防止出现张嘴和翘边。d、上下两层和相邻两幅卷材的接缝应错开1/31/2幅宽，且两层卷材不得相互垂直铺贴，防止叠层对缝渗漏。（6）、热熔封边：将卷材搭接处用喷枪加热，趁热使二者粘结牢固，以边缘挤出沥青为度；末端收头用密封膏嵌填严密。（7）、对于本工程的难点：冷却塔出的立槛及变形缝的施工详见附图1、附图2。（五）、质量标准（1）、屋面工程所采用的防水材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。材料进场后，应按有关规定抽样复验合格；水落口周围的找平层应做成略低的凹坑。（2）、转角处圆弧半径宜为50mm。（3）、在坡度大于25的屋面上采用卷材作防水层时，应采取固定措施，固定点应密封严密。（4）、铺设屋面防水层前，基层必须干净、干燥。干燥程度的简易检验方法是，将1m2卷材平铺在找平层上，静置34小时后掀开检查，找平层覆盖部位与卷材上未见水印即可。（5）、卷材铺贴方向应符合下列规定：屋面坡度小于3时，卷材宜平行于屋脊铺贴；屋面坡度在315时，卷材可平行或垂直于屋脊铺贴；屋面坡度大于15或屋面受震动时，可平行或垂直于屋脊铺贴。上下层卷材不得相互垂直粘贴。（6）、铺贴卷材采用搭接时，上下层及相邻两幅卷材的搭接应错开。各种卷材搭接宽度，采用满粘法时，长边、短边均为80mm；采用空铺、点粘、条粘法，长、短边均为100mm。（7）、混凝土墙和女儿墙上防水的收口一定要做好，外面要用密封方法将其封好以免从这些收口处渗水，混凝土墙和女儿墙上防水收口处做法详见附图3、附图4。（8）、主控项目a、卷材防水层所用卷材及其配套材料必须符合设计要求。检验方法：检查出厂合格证、质量检验报告，现场抽样复验报告。b、卷材防水层不得有渗漏或积水现象。检验方法：雨后或淋水、蓄水检验。c、卷材防水层在天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设计要求。检验方法：观察检查和检查隐蔽工程验收记录。（9）、一般项目a、卷材防水层的搭接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷；防水层的收头应与基层粘结并固定牢固，缝口封严，不得翘边。检验方法：观察检查。b、卷材防水层上撒布的浅色涂料保护层应铺撒或涂刷均匀，粘结牢固；水泥砂浆、块材或细石混凝土保护层与卷材防水层间应设置隔离层；刚性保护层的分格缝留置应符合设计要求。检验方法：观察检查。c、排汽屋面的排汽道应纵横贯通，不得堵塞。排汽管应安装牢固，位置正确，封闭严密。检验方法：观察检查。d、卷材的铺贴方向应正确，卷材搭接宽度的允许偏差为- 10mm。检验方法：观察和尺量检查。4、聚氨酯涂膜防水施工工艺（一）、机具准备电动搅拌机，拌料桶，料桶、毛刷、滚动刷、弹簧秤、小平铲，扫帚等。（二）、作业条件（1）、涂刷防水层的基层表面应平整、光滑、牢固。 （2）、管根、阴阳角、变形缝等处易发生渗漏的部位应做附加层等增强处理；遇有穿墙套管时，套管按规定安装牢固，收头圆滑。（三）、施工工艺（1）、工艺流程基层清理 涂刷基层处理剂 细部附加层处理 逐道施工防水涂膜 验 收 涂层保护层施工 （2）、操作工艺a、配置基层处理剂：将聚氨酯甲料、乙料和稀释剂按产品说明书的比例（重量比）配合搅拌均匀；配置量要看情况而定，不宜过多。b、涂刷基层处理剂：将配置好的基层处理剂混合料，用长把滚刷均匀涂刷在基层表面，不得露底。涂刷量约为0.3kg/m2，涂刷后指触不粘时，即可做下道工序。c、涂膜材料的配置：将聚氨酯甲、乙组份按产品说明书的比例(重量比)配合，注入拌料桶中，用电动搅拌器强力搅拌均匀备用。配置时配合比计量要准确，并必须用电动搅拌器强力进行搅拌不少于5min。配置时要视工作量而定，配好的料2h内须用完。d、细部做附加层：管根、阴阳角、变形缝等细部薄弱环节应在大面积涂刷前，先做一布二涂防水附加层。待基层处理剂表干后先涂刷一层防水涂料，然后将无纺布裁成与需加强部位尺寸、形状相符并适当加宽的布，套在加强部位，表干后，再刷第二道涂膜防水涂料；24h实干后，即可进行大面积涂膜防水层施工。e、涂膜防水层的施工1）、将已配好的聚氨酯涂膜防水材料用塑料或者橡皮刮板在已涂好基层处理剂且已干燥的基层表面，大面积施工用滚刷涂刷。涂刷时要求厚薄均匀一致。对平面基层涂刷34遍，每遍的涂布量为0.60.8 kg/m2；对立面基层涂刷45遍，每遍的涂布量为0.50.6 kg/m2，总厚度2.0mm,不得有漏刷和鼓泡等缺陷。2)、涂完第一道涂膜后，一般需固化5h以上，至指触基本不粘时再按上述方法涂刷第二、三、四、五道涂层直至满足防水层厚度要求，其上下相邻涂层的涂刷方向应相互垂直。涂刷防水涂料时同层涂膜的先后搭茬宽度宜为3050mm；施工缝处搭接缝宽度应大于100mm，接涂前应将甩茬表面处理干净。3）、在防水层施工过程中遇到问题时应做如下处理： 当涂料粘度过大不易涂刷时，可加入少量稀释剂稀释，其加入量应不大于乙料的10%。 当发生涂料固化太快、影响施工时，可加入少量磷酸或苯磺酰氯等缓凝剂，其加入量应不大于甲料的0.5%。 当发生涂料固化太慢、影响施工时，可加入少量二月桂酸二丁基锡作促凝剂，其加入量应不大于甲料的0.3%。 如发现乙料有沉淀现象时，应搅拌均匀后再进行配置，否则不许使用。（3）、质量标准：保证项目：a、涂膜防水材料必须符合设计要求及相关规定，产品有生产合格证、防水材料质量认证，现场取样进行实验，没有经过认证及复试不合格的产品的涂膜防水材料不得使用。b、 聚氨酯涂膜防水层及细部需要符合设计及施工规范要求，不得有漏水现象。基本项目：a、涂刷防水层的基层表面，表面整洁、平整、阴阳角应抹成圆弧。b、聚氨酯底胶、聚氨酯涂膜附加层，其接头符合规定、搭接、收头应符合规定，并应粘结牢固、紧密、接逢封严，没有损伤及空鼓缺陷。c、 聚氨酯涂膜防水层涂刷均匀，保护层及防水粘结层粘结牢固。5、成品保护要求（1）、已铺好的卷材防水层，应及时采取保护措施，不得损坏，以免造成后患。（2）、穿过地面、墙面等处的管根，施工中不得碰撞损坏。（3）、变形缝、地漏等处施工中临时堵塞的废纸、麻绳、塑料布等，应及时清理，保持管内、缝隙内畅通。（4）、防水层施工完成后，应及时做好保护层或砌筑保护墙，并进行回填土。（5）、所有进入防水施工现场人员，一律着软底鞋，严禁穿硬底或有铁掌的鞋进入防水施工现场。（6）、已经涂刷好的防水层在没有固化之前禁止走动，以免造成防水层的破坏，造成漏水隐患。（7）、聚氨酯涂膜防水层在施工过程中，特别要注意对瓷砖墙面的保护，防止防水材料污染6、职业安全与健康要求 （1）、防水材料均为易燃产品，不得随地乱放；每天使用剩余的材料，必须放回库房；料库（场）要备好灭火设备。（2）、施工现场及料库（场）严禁烟火。（3）、配齐劳保用品，防止有害物质伤害人体。（4）、施工现场不得存放过多的汽油，储存汽油和稀料应有专人妥善保管。（5）、五级风以上天气和雨、雪天不得施工。（6）、热熔法作业应注意防止火灾和烫伤。7、环保要求（1）、胶粘剂及溶剂二甲苯有强刺激性气味及挥发性毒气，必须密封保存并指定库房存放；贮存和使用过程中，应防止其泄漏和遗洒对环境造成污染。（2）、施工中剩余的边角卷材、胶带、密封膏、油刷、油滚、棉纱、手套、废胶桶等，应按有害废弃物处置，不得与普通垃圾混放。（3）、防水材料必须用密封的容器包装，现场施工时应即开包装即使用。（4）防水作业时不得污染非防水层作业面。（5）、存放材料的库房和施工现场应通风良好，必要时加强人为排风和送风。（6）、废弃的防水材料不得随便排放，应在班后统一收集，倒入现场指定的带盖容器内，以便妥善处理。0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体验卡卡号：50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54
