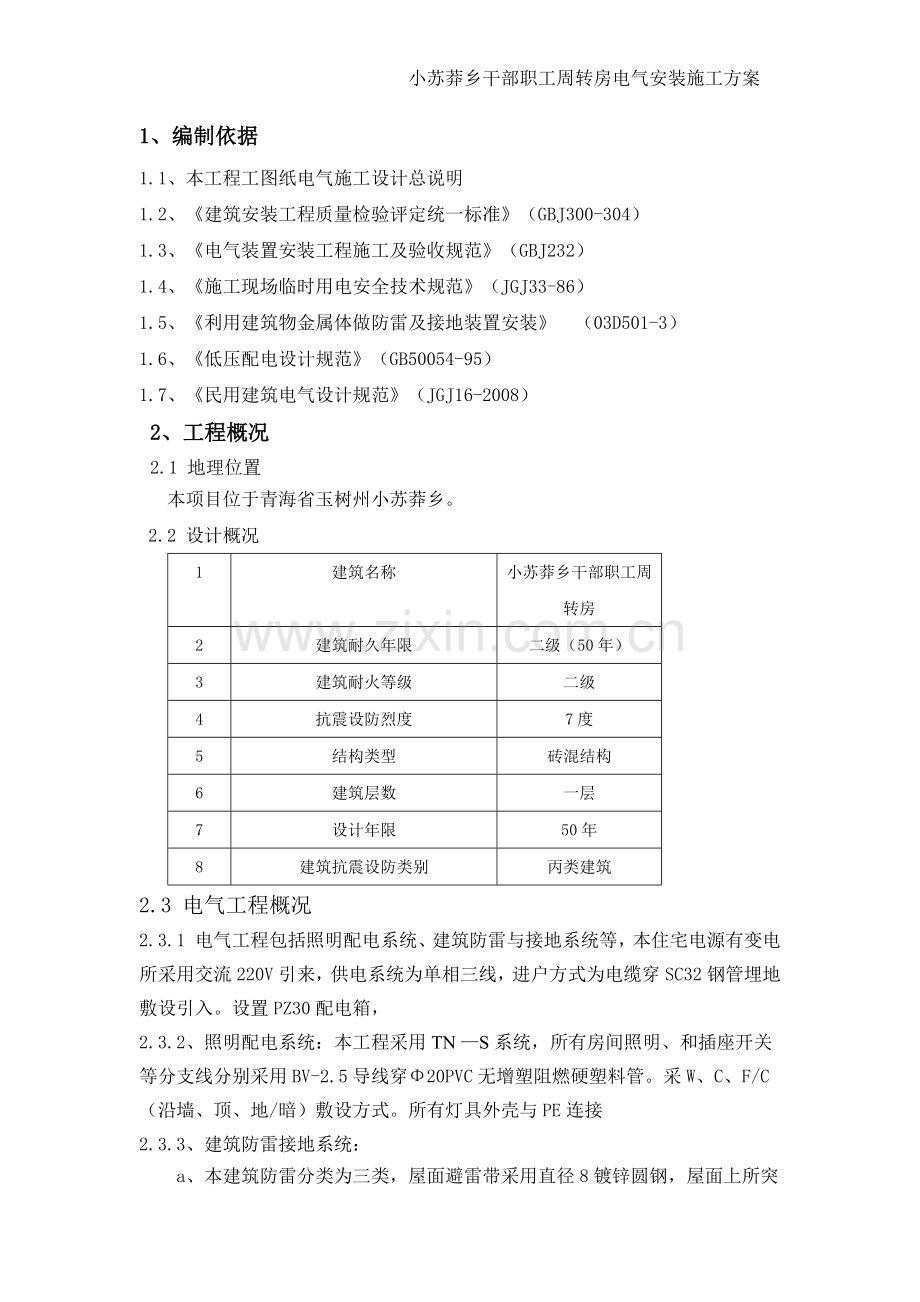

小苏莽乡干部职工周转房电气安装施工方案
1、编制依据
1.1、本工程工图纸电气施工设计总说明
1.2、《建筑安装工程质量检验评定统一标准》（GBJ300-304）
1.3、《电气装置安装工程施工及验收规范》（GBJ232）
1.4、《施工现场临时用电安全技术规范》（JGJ33-86）
1.5、《利用建筑物金属体做防雷及接地装置安装》 （03D501-3）
1.6、《低压配电设计规范》（GB50054-95）
1.7、《民用建筑电气设计规范》（JGJ16-2008）
2、工程概况
2.1 地理位置
本项目位于青海省玉树州小苏莽乡。
2.2 设计概况
1
建筑名称
小苏莽乡干部职工周转房
2
建筑耐久年限
二级（50年）
3
建筑耐火等级
二级
4
抗震设防烈度
7度
5
结构类型
砖混结构
6
建筑层数
一层
7
设计年限
50年
8
建筑抗震设防类别
丙类建筑
2.3 电气工程概况
2.3.1 电气工程包括照明配电系统、建筑防雷与接地系统等，本住宅电源有变电所采用交流220V引来，供电系统为单相三线，进户方式为电缆穿SC32钢管埋地敷设引入。设置PZ30配电箱，
2.3.2、照明配电系统：本工程采用TN —S系统，所有房间照明、和插座开关等分支线分别采用BV-2.5导线穿Φ20PVC无增塑阻燃硬塑料管。采W、C、F/C（沿墙、顶、地/暗）敷设方式。所有灯具外壳与PE连接
2.3.3、建筑防雷接地系统：

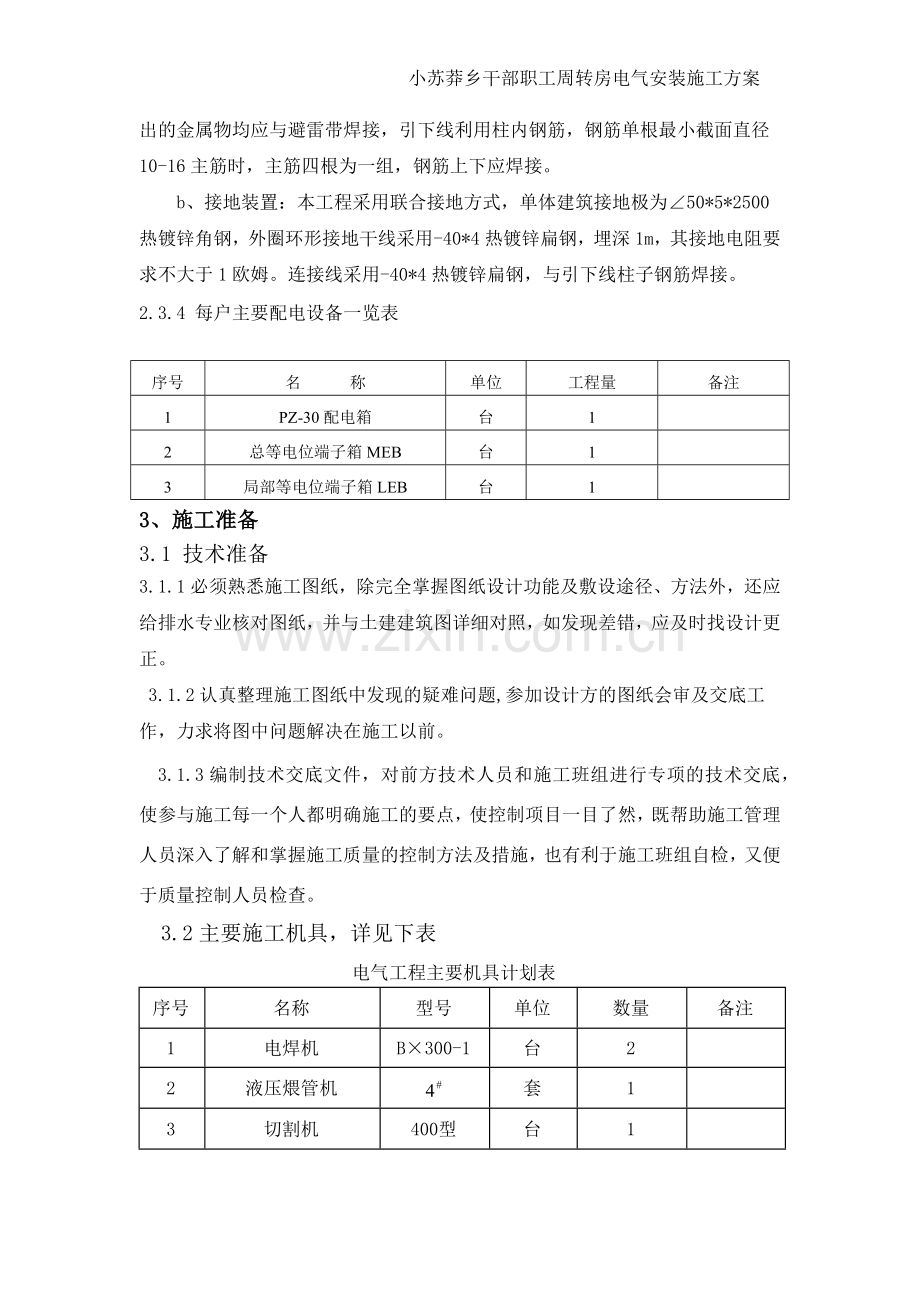

a、本建筑防雷分类为三类，屋面避雷带采用直径8镀锌圆钢，屋面上所突出的金属物均应与避雷带焊接，引下线利用柱内钢筋，钢筋单根最小截面直径10-16主筋时，主筋四根为一组，钢筋上下应焊接。
b、接地装置：本工程采用联合接地方式，单体建筑接地极为∠50*5*2500热镀锌角钢，外圈环形接地干线采用-40*4热镀锌扁钢，埋深1m，其接地电阻要求不大于1欧姆。连接线采用-40*4热镀锌扁钢，与引下线柱子钢筋焊接。
2.3.4 每户主要配电设备一览表

序号
名 称
单位
工程量
备注
1
PZ-30配电箱
台
1

2
总等电位端子箱MEB
台
1

3
局部等电位端子箱LEB
台
1

3、施工准备
3.1 技术准备
3.1.1必须熟悉施工图纸，除完全掌握图纸设计功能及敷设途径、方法外，还应给排水专业核对图纸，并与土建建筑图详细对照，如发现差错，应及时找设计更正。
3.1.2认真整理施工图纸中发现的疑难问题,参加设计方的图纸会审及交底工作，力求将图中问题解决在施工以前。
3.1.3编制技术交底文件，对前方技术人员和施工班组进行专项的技术交底，使参与施工每一个人都明确施工的要点，使控制项目一目了然，既帮助施工管理人员深入了解和掌握施工质量的控制方法及措施，也有利于施工班组自检，又便于质量控制人员检查。
3.2主要施工机具，详见下表
电气工程主要机具计划表
序号
名称
型号
单位
数量
备注
1
电焊机
B×300-1
台
2

2
液压煨管机

套
1

3
切割机
400型
台
1

4
手枪钻
Φl3
把
2

5
冲击钻
Φl2
把
2

6
电 锤
38E
把
3

7
机械开孔器

套
2

8
绝缘电阻表
ZC－7
块
1

9
钳型万用表
MG36
块
1

10
接地电阻表
ZC－8
块
1

3.3主要人工投入，详见下表
电气工程人员配置计划表
序 号
工 种
数 量
备 注
1
熟练电工
25

2
一般电工
12

3
焊工
5

4
普工
12

总 计
54

3.4材料计划
3.4.1根据图纸及相关标准编制材料计划。管、箱、盒规格正确
3.4.2做好管、箱、盒、材料进场验收工作,防止不合格品材料使用在工程中,电管除满足规范要求,还应无严重锈蚀,管内不得有尖锐棱角,箱、盒尺寸符合设计规定。
3.5施工工序计划
进户管预埋 配合土建预留暗管 配电箱多媒体箱预埋 插座、开关分线盒预留 管内穿线 配电箱接线 接电气具调试
4 施工工艺
4.1电气预埋工程
4.1.1做好施工班组技术、质量、安全交底工作，做好管、箱、盒、材料进场验收工作,防止不合格品材料使用在工程中,电管除满足规范要求,还应无严重锈蚀,管内不得有尖锐棱角,箱、盒尺寸符合设计规定。
4.1.2本工程预埋工程有:SC32焊管、Φ20PVC线管、分线盒等
4.1.3在现浇混凝土板、构造柱内配管时,除按位置埋设线盒, 还应做好固定工作,以防灌注混凝土震动时位置偏移, 管口应采取封堵措施,以免水泥浆流入堵塞管子,影响穿线。
4.1.4线管煨弯应保证足够的弯曲半径，暗配时弯曲半径≥6倍管子外径。
4.1.5盒、箱定位应准确,符合设计及施工规范要求,采用水平仪或用找平塑料软管逐一校正准确。同一室内的同规格箱、盒，误差应≤5毫米，相邻误差应≤1毫米。
4.1.6砖墙内配管,应在土建粉刷前敷设到位,箱、盒及配管应在粉刷前采用强度等级不小于M10的水泥砂浆固定,保护层厚度大于15mm。砖墙上开槽宜采用开槽机, 以保证砌体质量。
4.1.7直埋于地下或楼板内的PVC管，在穿出地面或楼板易受机械损伤的一段，应采取保护措施。
4.1.8 PVC管敷设在楼板面上，板面整个垫层应不小于50毫米，且管表面应有20毫米厚水泥砂浆保护层。
4.1.9 PVC塑料管的材质应具有阻燃、耐冲击性能，其氧指数不低于27％的阻燃指标，并有检定检验报告单和产品出厂合格证。
4.1.10线管预埋属于隐蔽工程，检查验收合格，才能覆土回填或浇注混凝土。
4.2线管穿线
4.2.1施工工序：施工准备 选择导线 穿带线 清扫管路 导线与带线绑扎 穿线
4.2.2 导线规格、型号应符合设计要求，应有产品合格证及检验报告。
4.2.3 管内穿线前应熟悉图纸,了解电气系统的原理、设备的控制、灯具的控制方式,并了解每根管内有几个回路数、几对导线以及导线的规格型号,始、终端在何处, 导线能不剪断的地方尽量不剪断,以免浪费导线和导线过多产生接头。
4.2.4 照明和电力系统按规范对管内导线应有分色,相线和零线的颜色应不同;同一建筑物导线颜色选择统一，根据规范相线A、B、C为黄、绿、红三色,零线为淡蓝色, 保护接地线(PE)为黄绿相间双色线;照明支线、火线为红色;开关线为黄色;零线为淡蓝色;保护接地线为浅黄绿色; 其余设备的导线也应有明显的色泽区分。
4.2.5 管内穿线前一定要清理干净管内积水和杂物,并在管口套好护圈。
4.2.6 管内穿线时,应采用放线架人工放线,导线应顺直地穿入管中,在放线、穿线过程中,防止导线在管内扭绞,以免影响导线质量。
4.2.7 所有管内导线不得有接头,所有接头应放在接线盒内或者在电气设备端子上进行。
4.2.8 导线在与电气设备或器具连接时,应对敷设的全部线路进行接线及绝缘电阻值测试,要求1千伏以下的电气线路在500V 摇表测试绝缘电阻值应不小于0.5兆欧,线路要求全部接通,且符合设计要求。
4.3开关、插座安装（本工程灯具不安装）
4.3.1施工材料：各种型号规格的开关、插座必须符合设计要求和国家标准规定，所有的开关、插座均应有产品合格证。本工程的开关：有单联单控和单联双控两种，插座：五孔插座（卫生间为防溅型）
4.3.2本工程的各种型号、规格开关和插座全部采用暗装方式。
4.3.3开关插座安装
a、清理：用小刷子轻轻将接线盒内残存的灰块、杂物清出盒外，再用湿布将盒内灰尘擦净。
b、接线
开关接线：灯具（或风机盘管等电器）的相线必须经开关控制。
插座接线：面对插座，插座的左边孔接零线、右边孔接相线、上面的孔接地线，即左“零”右“相”上“地”。
c、所有开关为合格产品，所有开关均距地面1.3m，开关面板应端正，严密并与墙面平，开关位置与等位相对应，同一室内开关方向应一致，成排安装的开关高度应一致，高低差不应大于2 mm。
4.4照明配电箱安装
4.4.1配电箱应安装在安全、干燥、易操作的场所，本工程为PZ-30配电箱采用暗装距地1.8m，安装配电箱所需的木砖及铁件等均应预埋。配电箱带有器具的铁制盘面和装有器具的门及电器金属外壳均应有明显可靠的PE线接地。FE线不允许利用盒、箱体串接。
4.4.2先将箱体放在预留洞内，找好标高及水平尺寸，并将箱体固定好，然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸。如箱底与外墙平齐平时，应在外墙固定金属网后再做墙面抹灰，不得在箱底板上抹灰。安装盘面要求平整，周边间隙均匀对称。门平正，螺丝垂直受力均匀。
4.4.3配电箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定。盘面引出及引进导线应留有适当余量，以便于检修。导线剥削处不应伤及线芯，导线压头应牢固可靠。
4.4.4配电箱电器安装完毕后，用500V兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间、相线与地线之间、相线与零线之间。两人进行摇测同时做好记录，摇测结果不大于0.5兆欧作为技术资料存档。
4.5防雷接地工程安装
4.5.1 本工程接地极为3根角钢（∠50*5*2.5m）
4.5.2 接地干线采用镀锌扁钢－40×4，绕基础一圈，所有连接部分采用焊接，搭接长度为扁钢宽度的2倍且三个棱边焊接，焊缝不得有夹渣、气孔
4.5.3钢筋焊接应两边焊接，搭接长度为圆钢直径6倍且焊缝不得有夹渣、气孔，扁钢搭接长度为扁钢宽度2倍且三个棱边焊接。
4.5.4引下线的具体位置要按设计规定施工，并在图中规定的柱子上引出接地电阻测试点。
4.5.6敷设在屋面女儿墙上的避雷线（Φ8热镀锌圆钢）在施工前必须拉直，并预先埋设支持件，搭接长度≥圆钢外径6倍，且焊缝饱满无夹渣。
4.5.7避雷线支架高度为150mm，其转弯处支架应距转弯中点0.25－0.5米，直线段支架水平间距为1米，且支架间距应平均分布。
4.5.8避雷带安装好应平直、牢固。不应有高低起伏和弯曲现象，平直度每2米检查段允许偏差不宜大于3／1000，全长不宜超过10mm。
4.5.9避雷带在转角处应随建筑造型弯曲，一般不宜小于90°，弯曲半径不宜小于圆钢直径的10倍，绝对不能弯成直角。
4.5.10避雷带焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，应刷红丹防锈漆和银粉漆做防腐处理。
5质量保证措施
5.1材料保证
5.1.1材料在使用前按设计要求核对其规格、材质、型号，材料必须有制造厂的合格证明书或质保书，材料的运输、入库、保管过程中，实施严格的控制措施，每道工序均有交接制度。
5.1.2材料入库后实行标识和分类、分规格堆放及管理，同时防止变形，防止受潮霉变等措施，材料出库检验和办理领用手续。
5.1.3材料出库后,在施工现场妥善保管，存放地点安全可靠，如材料堆放的场地可能产生积水，在下面必须垫上枕木，室外堆放的材料必须用塑料布遮挡严实，避免日晒雨淋。材料堆放要求整齐，并挂上标识牌。
5.1.4对不合格材料的控制。一旦发现材料不能满足或可能不满足设计要求时,应将其与合格材料相隔离,在自检过程中如发现质量问题及时整改。
5.2 施工过程中质量要素的控制
5.2.1施工准备阶段的质量控制
a、图纸自审和会审
通过图纸的自审和会审，使项目组有关人员了解工程特点，设计意图、工程质量要求以及关键部位的技术要求。
b、工程文件的编制和报审
针对本工程中各质量控制点要求，项目组组织技术人员编制项目质量计划、专业施工方案等工程文件，并呈业主及监理审批后实施。
c、加强对施工组织设计中的施工方案及施工进度的审核，严格审核其施工工艺和顺序，确保项目施工质量。
d、施工技术交底
在分部、分项工程施工前，技术人员按专业编制施工方案，对施工班组进行技术交底，使每位施工人员都明确工程内容、施工方法、顺序、质量标准、安全要求等。
5.3施工阶段的质量控制
此过程的质量控制直接影响了工程质量，因此，加强此过程的质量监控至关重要。
5.3.1加强施工工艺质量的控制，工艺流程对质量的要求，工艺加工对施工操作技术的要求，做到施工工艺质量控制标准化、规范化、制度化。
5.3.2对影响工序质量的因素加强控制，在某些部位对工艺本身有特殊要求的，则设置质量控制点，通过对质量控制点的质量监控，确保工序质量。
5.3.3过程检验和试验
每道工序完成后，班组作业人员先按照标准、规范进行自检。自检合格后通知质量检查员进行专检。专检合格后，质量检查员在检验和试验状态标识卡上签字，方能转入下道工序。施工过程中，项目质检员发现不合格品，立即发出限期整改通知，并采取纠正和预防措施。处理过的不合格品，检验人员应再次进行检验，合格后签字确认。
5.3.4最终检验和试验
工程完工后，由项目部成立交工验收领导小组，组织各专业技术人员，会同甲方、现场监理、质检站对本工程进行最终检验和验收。
6 安全文明施工保证措施
6.1 任何电气设备施工时在未查明停电以前，一律视为有电。
6.2 雷雨季度前尽量把防雷装置安装好，供给永久性的防雷接地，施工接地装置，应从引下线向上依次进行。
6.3 使用电动工具前，应检查绝缘是否良好，外壳是否带电。
6.4 所用电气设备、电缆在运行前作绝缘测试。
6.5 用电设备机具需做好接地、接零。
6.6、临时电源必须装设保护装置，电缆必须经测试合格后，架空敷设，不得随地摆放。
6.7 工作结束，清理现场，清点工具，防止导线，工具遗留在盘内。
