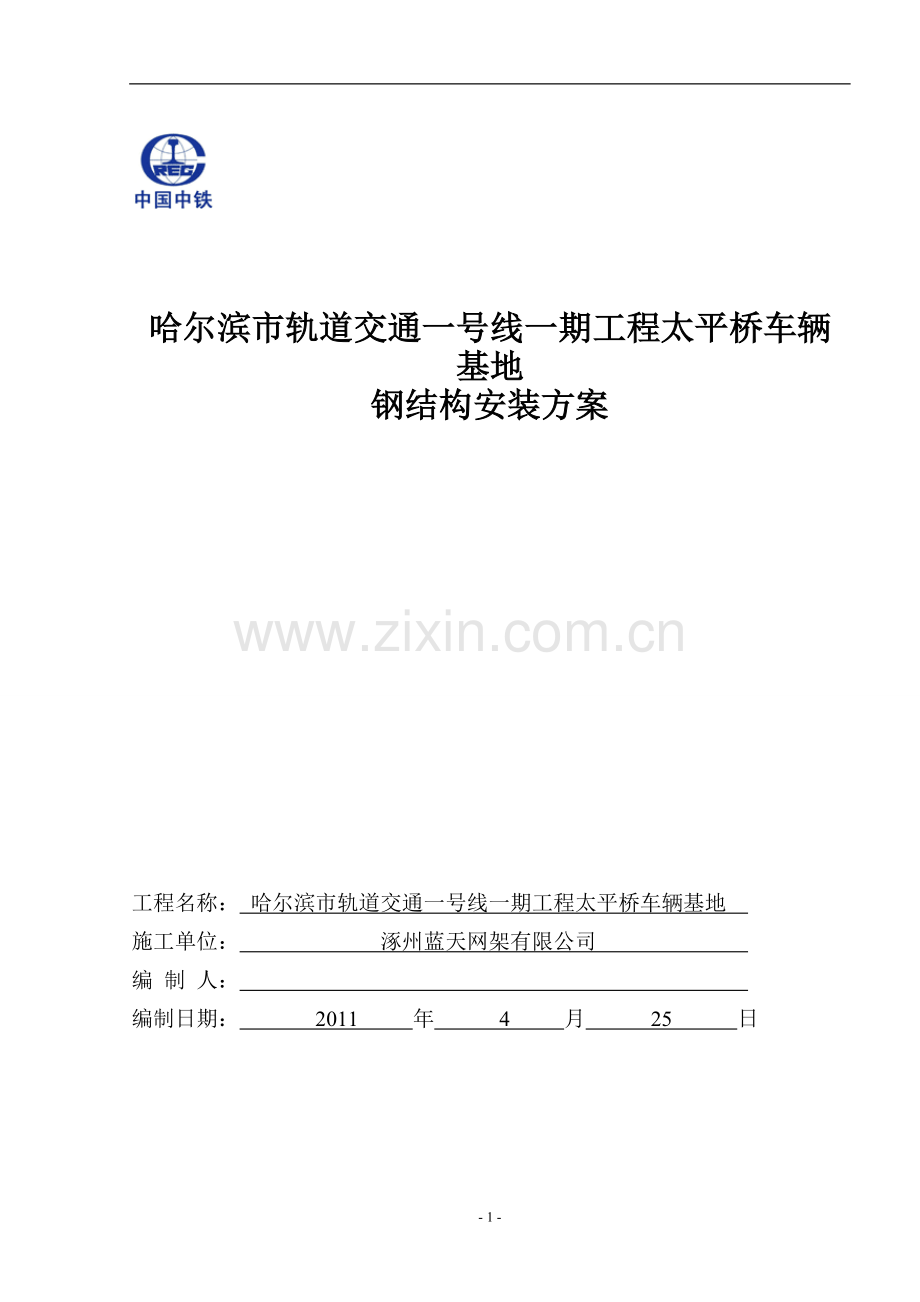

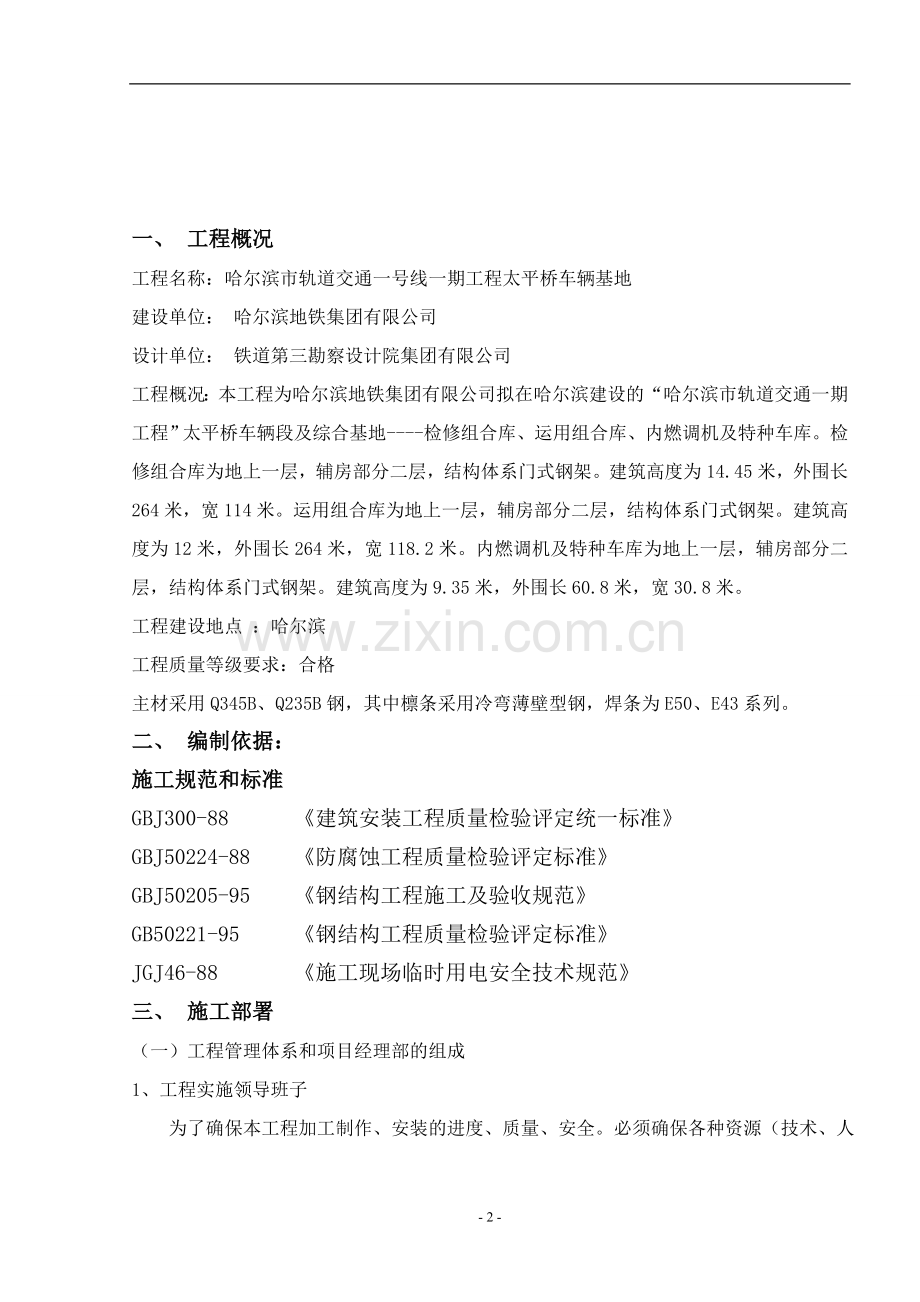

1、 哈尔滨市轨道交通一号线一期工程太平桥车辆基地 钢结构安装方案工程名称: 哈尔滨市轨道交通一号线一期工程太平桥车辆基地 施工单位: 涿州蓝天网架有限公司 编 制 人: 编制日期: 2011 年 4 月 25 日一、 工程概况工程名称:哈尔滨市轨道交通一号线一期工程太平桥车辆基地 建设单位: 哈尔滨地铁集团有限公司设计单位: 铁道第三勘察设计院集团有限公司工程概况:本工程为哈尔滨地铁集团有限公司拟在哈尔滨建设的“哈尔滨市轨道交通一期工程”太平桥车辆段及综合基地-检修组合库、运用组合库、内燃调机及特种车库。检修组合库为地上一层,辅房部分二层,结构体系门式钢架。建筑高度为14.45米,外围长264米
2、,宽114米。运用组合库为地上一层,辅房部分二层,结构体系门式钢架。建筑高度为12米,外围长264米,宽118.2米。内燃调机及特种车库为地上一层,辅房部分二层,结构体系门式钢架。建筑高度为9.35米,外围长60.8米,宽30.8米。工程建设地点 :哈尔滨工程质量等级要求:合格主材采用Q345B、Q235B钢,其中檩条采用冷弯薄壁型钢,焊条为E50、E43系列。二、 编制依据: 施工规范和标准GBJ300-88 建筑安装工程质量检验评定统一标准GBJ50224-88 防腐蚀工程质量检验评定标准GBJ50205-95 钢结构工程施工及验收规范GB50221-95 钢结构工程质量检验评定标准JGJ
3、46-88 施工现场临时用电安全技术规范三、 施工部署(一)工程管理体系和项目经理部的组成1、工程实施领导班子 为了确保本工程加工制作、安装的进度、质量、安全。必须确保各种资源(技术、人员、设备、原材料等)的充分满足和及时到位。备注:工程实施领导班子组织机构见下图:业务管理(副总)本工程业务管理及与各配合单位的协调 计划部(经理)进行总体计划、调度、进度控制、资源控制 财务部(经理)工程财务管理 设计部(高工、兼任本工程项目总工程师)深化设计、加工图设计及与设计院、业主、监理的设计配合公司总经理 技术部(工程师)工艺技术文件的制订及处理技术问题,确保技术文件准确、合理 供运部(经理)保证材料供
4、应和成品运输 生产部(经理)生产计划及生产进度控制 装备部(经理)生产及施工装备的维护和保养,保证设备的正常运行质管部(经理)质量管理和质量检验,测量和试验的资源准备和控制,确保产品质量安装(经理)安装所需人力、物力、财力的准备四、 施工现场准备:1、施工现场准备:(1)、按照图纸要求进行施工前测量,测量记录要与图纸相符,如有不符,应复测,经设计方、监理部门以及业主方共同认可解决后再进行施工。(2)、搞好“三通一平”,即路通、水通、电通和平整场地。(3)、搭建临时设施,为正式开工准备好生产、办公、生活、居住和储存等临时用房。(4)、安装调试施工机具。按照施工机具需要,安排计划,组织施工机具进场
5、,将施工机具安置在规定的地点或仓库。对于固定的机具要进行就位、搭棚、接电源、保养和调试等工作。所有施工机具都必须在开工前进行检查和试运转。(5)、做好构(配)件、制品和材料的储存和堆放。(6)、设置消防、保安设施。(7)建立统一的测量仪器、钢尺。为减少不必要的测量误差,从钢结构加工,土建基础放线、构件安装,应该使用统一型号、经过统一校核的钢尺。建立复测制度。各基准控制点、轴线、标高等都要进行两次以上的复测,以误差最小为准。基准点处预埋M39、M33、M27、M24锚栓,刻划十字线定点,并在交点上打洋冲眼,锚栓以外的混凝土面上放出十字延长线。 组织机构如下图:钢结构负责人质检员吊装组拼装组测量组
6、技术员项目经理2、钢构件运输应根据钢构件的长度、重量选用车辆,钢构件在运输车辆上的支点、两端伸出的长度及绑扎方法均应保证钢构件不产生变形、不损伤涂层。3、 安装安装条件:现场须符合三通一平条件;安装工艺:基础精度是关系到钢结构安装精度的重要技术因素。基础精度必须达到钢结构验收规范要求,这是保证钢结构安装精度的关键,必须认真细致、精确的达到标准要求;由于该工程纵向较长,可分段进行施工,更要加强纵向尺寸的准确度。 安装流程图构件编号现场平面布置构件堆放位置构件中心点标高线构件制作质量检验机具准备长度、宽度、弯曲、扭曲基础验收孔距、柱底不平度构件按安装顺序配套运输钢柱安装轴线检查与核对连接磨擦面等出
7、厂合格证钢柱校正划基础和底板安装位置线 标高调整钢梁安装、安装螺栓固定纵横十字轴线位移钢柱重校垂直偏差高强度螺栓紧固复校安装檩条、拉杆和屋面夹心板钢结构验收安装做法如下:1、钢柱安装: 1)钢柱安装时,在柱子底板下的地脚螺栓上加一个调整螺母,螺母上表面的标高调整到与柱底板标高齐平,放上柱子后,利用底板下的螺母控制柱子的标高,精度可达mm以内。柱子底板下面预留的空隙。 2)纵横十字线。钢柱底部制作时,在柱底板侧面,用钢冲打出互相垂直的四个面,每个面一个点,用三个点与基础面十字线对准即可,争取达到点线重合,如有偏差可借线。起重机不脱钩的情况下,将三面线对准缓慢降落至标高位置。为防止预埋螺杆与柱底板
8、螺孔有偏差,设计时考虑偏差数值,适当将螺孔加大,上压盖板焊接解决。 3)柱身垂偏校正,在校正过程中不断调整柱底下螺母,直至校正完毕,将柱底上面的2个螺母拧上,缆风松开不受力,柱身呈自由状态,再用经纬仪复核,如有小偏差,调整下螺母,无误,将上螺母拧紧。2、钢梁安装 1)钢屋架的侧向刚度较差,安装前需要加固。单机吊(一点或234点加铁扁担办法)要加固下弦。双机起吊要加固上弦。屋架的绑扎点,必须绑扎在屋架节点上,以防构件在吊点处产生弯曲变形。 2)第一榀钢梁在起吊就位后,应在屋架两侧设缆风固定。如果端部有挡风柱校正后可与挡风柱固定。第二榀钢梁起吊就位后,每坡用一个屋架间调整器,进行屋架垂直度校正,固
9、定两端支座处,螺栓固定或焊接安装垂直支撑水平支撑检查无误,成为样板间,以此类推。 3)为减少高空作业,提高生产效率,在地面上将天窗架预先拼装在屋架上,并将吊索两面绑扎,把天窗架夹在中间,以保证整体安装的稳定。 4)钢屋架垂直度校正法如下:在屋架下弦一侧拉一根通长钢丝,同时在屋架上弦中心线反出一个同等距离的标尺,用线锤校正。五、测量 (1) 各柱校正测量,采用对标高控制法测定。垂直度逐个用经纬仪在相垂直的两面观测,采用倒链及千斤顶拉拽校正,组成刚性体后测得柱垂直度为最终值。(2) 施工测量应了解设计意图、熟悉图纸、掌握验收标准和检测方法,编制测量方案,校验测量仪器,确保施测精度。(3) 测量程序
10、:钢构件施工中应主要控制垂直度和水平标高,测量和安装是关键,以测量为主,指导安装、焊接,做到轴线定位标准化,观测工艺程序化。(4) 综合考虑预留偏差值:预检钢梁的制作偏差,预控制安装偏差,焊接变形,日照温差影响,柱强制校正后的反弹值本节柱顶放线偏差和方向位置,以综合考虑预留偏差值。六、高强螺栓连接工艺(1) 摩擦面处理:连接节点钢板束之间的抗剪摩擦力,是与摩擦面的摩擦系数大小直接有关,安装前要消除板面、孔边的毛刺、卷边和切割瘤,用钢丝刷清除浮锈时其方向应于受力方向垂直。凡油漆、油污均应严格清除。(2) 高强螺栓的安装:高强螺栓穿孔、组装时用钢杆、冲子校正孔位,用安装螺栓紧固后,再穿入高强螺栓,
11、初拧后换上高强螺栓。高强螺栓在孔内不得受剪,且一个节点的穿入方向应相同,严禁强行敲打螺栓穿入孔,严禁使用气割扩孔。(3) 高强螺栓的施拧扭矩T:高强螺栓连接分初拧和终拧。初拧扭矩为终拧扭矩的50%,施拧时只准在螺母上施加扭矩。高强螺栓施拧扭矩(N.M)为:T=K.P.dT初=T50%K扭矩系数D螺栓直径mmP螺栓预拉力k.NT初初拧扭矩N.M(4) 安装顺序:高强螺栓紧固顺序由刚度大的部位,由内向外对称拧紧,后拧刚度小的部位。同一零件用多个螺钉或螺栓紧固时,应根据被联接件形状,螺栓的分布情况,按一定顺序分次逐步拧紧(一般分23次拧紧),如有定位销,应从靠近定位销的螺钉或螺栓开始,以免零件或螺杆
12、产生松紧不一致,甚至变形;在拧紧方形或圆形布置的成组螺母时,必须对称进行;拧紧长方形布置的成组螺母时,应从中间开始,逐渐向两边对称扩展。(5) 高强螺栓的检查:高强螺栓出厂应有合格证,垫圈安装方向应正确,同一节点穿入方向一致,外露螺纹不应少于2个螺距,终拧后用0.3-0.5kg重的小锤敲击螺母相对应的另一边,如发现欠拧或漏拧者及时补拧至规定扭矩,如超拧螺栓应予更换。七、钢檩条的安装 1、进行檩条的安装,首要对檩托架进行测量,保证纵横成线,且保证檩条表面在一个面上。2、 在布檩条前,要在纵向上拉出线,来保证檩条的定位,及保证檩条成一条直线,且上表面为一个平面。 3、对材料的尺寸、数量、外观质量进
13、行检查,保证施工需要。4、檩条布置,为焊接在檩托上面的,布置檩条要保证其平直度和焊接强度。5、在檩条布置过程中,或施工完后必须进行检查,验收。保证施工质量合格;确认无误后,要进行补漆。八、施工中的协调与配合A、该工程施工周期长,涉及的各专业施工人员多,如土建、水电、暖通、设备,结构防腐等,因而各工程之间、各专业施工单位的相互配合,致关重要。它是保证各工程有效、有序进行的保证,也是保证总工程工期的具体要求之一。根据多年来积累的施工协作经验,在施工场地指定一名主要负责人为协调员,负责与业主、监理和友邻施工单位的协调联络,并按时参加业主或其他相关单位召开的施工协调会,主动与相关方面联络,提出需协调问
14、题,在确保各方的施工质量、安全和进度均得到保障的前提下,照顾各方利益,协商各方均能接受的解决办法,保证施工的顺利进行。B、施工过中交叉施工的协调原则是:目标一致、顾全大局积极主动、友好协商;合理取费、安全有序。C、交叉施工时的协调措施: 1)、加强施工工人的思想观念教育,加强成品保护的思想意识,对上道工序移交的工程成品,及自己施工的成品、半成品加以保护,保证工程顺利进行。2)、在施工交叉时,要保证工序合理,安全可靠。相互谅解,以保证施工总工期。3)、在出现由于甲方,监理的对工序的特殊安排时,必须从大局出发,服从甲方,监理的安排。4)、召开定期协调会或专题协调会进行协商。5)、采取有效的保护措施
15、。6)、采用有偿使用,支付合理的配合费的方式。7)、采用专门的工具或措施。8)、调整涂装工艺节拍。9)、在必要时请业主进行协调。2、钢结构施工与土建的配合1)、要处理好临时材料堆场的关系。2)、要处理好钢结构施工期间对土建成品的保护,轻拿轻放,避免损伤主体结构。3)、钢结构预埋件在主体施工时预埋位置发生变化时,应及时通知土建施工方,协调解决自理措施,避免擅自做主,影响主体结构质量。 4)、对土建施工针对其提供的标高轴线,在施工前给予技术要求交底和施工的指导、协助,保证工程施工基准的正确。5)、钢结构施工后要做到“工完场清”,将施工垃圾清理至临时垃圾堆场等待一并清运。3、钢结构施工与设备安装的交
16、叉该建筑主体全部采用钢结构,且通风、消防、设备等机电管线大量布置在钢结构下,所以钢结构施工和机电设备的交叉量较大。为保证按期完工,我方将以下方面采取措施,保证整个工期。1、在甲方组织下,机电设备施工单位与钢结构施工单位进行图纸会审和总体方案安排。使机电设备专业了解钢结构的施工安排,提前开始预制工作。2、在钢结构施工过程中要同吊车的安装在进度上有效配合。保证按期优质完成钢结构施工及配合机电、设备工程施工。九、质量保证措施该工程质量标准为合格,为实现这一目标,必须针对这一工程进行分析,制订相应措施来得以保证。1、施工质量保证措施: 该钢结构为轻型钢结构。工序多,易出现质量问题。因此,必须加强质量的
17、管理, 施工前的准备,施工中的控制;细节、重点部位加以控制,且加强检验,以保证工程的最终质量。 质量保证体系总公司经理室总 师 办中心试验室技术质量部制造公司技术设计室技术质量科销售部涂装车间钢结构车间机电车间成品发运组油漆班组钢结构制造班组机加工班组 质 量 员 质 量 员 质 量 员质 量 员- 11 - 安全组织体系机构施工队、班兼职安全员现场安全执法队施工队长、班长项目部安全部业主安全部门项目经理总部安全部安全领导小组 本工程安全方针:安全第一,预防为主,全员动手,综合治理。 安全目标:实现施工零事故十、风雨季及其它特殊状况下技术措施 风雨季施工1、 组织机构风、雷电和暴雨天气。为了保
18、证上述情况下的施工和工地安全工作,我方将组建以项目经理为首的三防应急小组,在建设方及监理部门的领导下全面负责异常天气和特殊情况下的工地管理和应急抢险工作。2、具体措施1)、准备工作安排专人每天收听气象台的天气预报和恶劣天气警报,及时作好气象情况的记录工作,一旦获悉有暴雨或台风等异常天气信息时,及时向项目应急机构成员汇报,并密切跟踪最新进展,定期报告。为项目应急指挥提供及时、准确信息。项目总指挥根据情况进展,适时组织人员值班和应急响应准备,并派专人检查准备的落实情况;2)针对不同情况,在该季节来临前,对于吊装设备、带电设备、地下室、高处物体的接地等工作提前做好准备;3)对于现场人员做好三防教育和
19、应急处理措施学习,确保每个现场人员清楚应急机构的设置和联系办法;4)事先考虑人员、设备等应急撤离方案。5)雨后及时检查吊装设备的基础情况,大雨、暴雨以及大风天气要停止吊装作业。雨后进行吊装作业的高空施工人员,要注意防滑,要穿胶底鞋,不得穿硬底鞋进行高空操作,对施工现场内可能坠落的物体,一律事先拆除或加以固定,以防止物体坠落伤人。 6)、雨季必须作好机电设备的防雨、防潮、防淹、防霉烂、防锈蚀、防漏电、防雷击等项措施,要管理好、用好施工现场的机电设备。B、露天放置的机电设备要注意防雨、防潮,对机械的转动部分要经常加油,并定期让其转动以防锈蚀。所有的机电设备都得有漏电保护装置。C、施工现场的移动机电
20、设备(如电焊机等)用完后应放回工地库房或加以遮盖防雨,不得露天淋雨,不得在坑内或地势低洼处,以防止雨水浸泡、淹没。各种机电设备要及时检修,如有异常及时处理。其它特殊状况下的措施1、高低温天气施工措施由于高温,对施工人员和工程质量都会产生影响,我公司将根据实际情况,采取以下措施: 1)、对于现场的各种材料,尤其是高温下易变形的材料更应妥善保存。 2)、施工现场要有冷开水供应并配置一定的常用药品,保证现场工作人员的身体素质,生活区域要设置一定的降温或保温措施,保证工人休息的安定。 3)、施工时间应早上提前,合理延长夜晚的施工时间。如夏天酷热季节避开中午高温。 4)通过对天气情况的掌握,及时安排好高温季节或低温徒季节施工的连续性,防止因高温或低温带来质量与安全事故,从而使工程的工期、质量和安全得到有效的保证。2、工地临时停水为避免由于其它客观原因而造成的工地临时停水对工程施工造成重大影响。因此应提前做好准备,特别是人员用饭,日常用水。3、工地临时停电要提前考虑措施,除同建设方联系应急用电外,要妥善安排人员进行其它非用电工作开展,以保证工程工期。五、 工程收尾在工程即将竣工时,对照施工规范和规程进行自检,发现问题及时更改,使工程达到合格。并积极准备资料,配合建设方、监理、设计单位,做好工程验收工作。14
