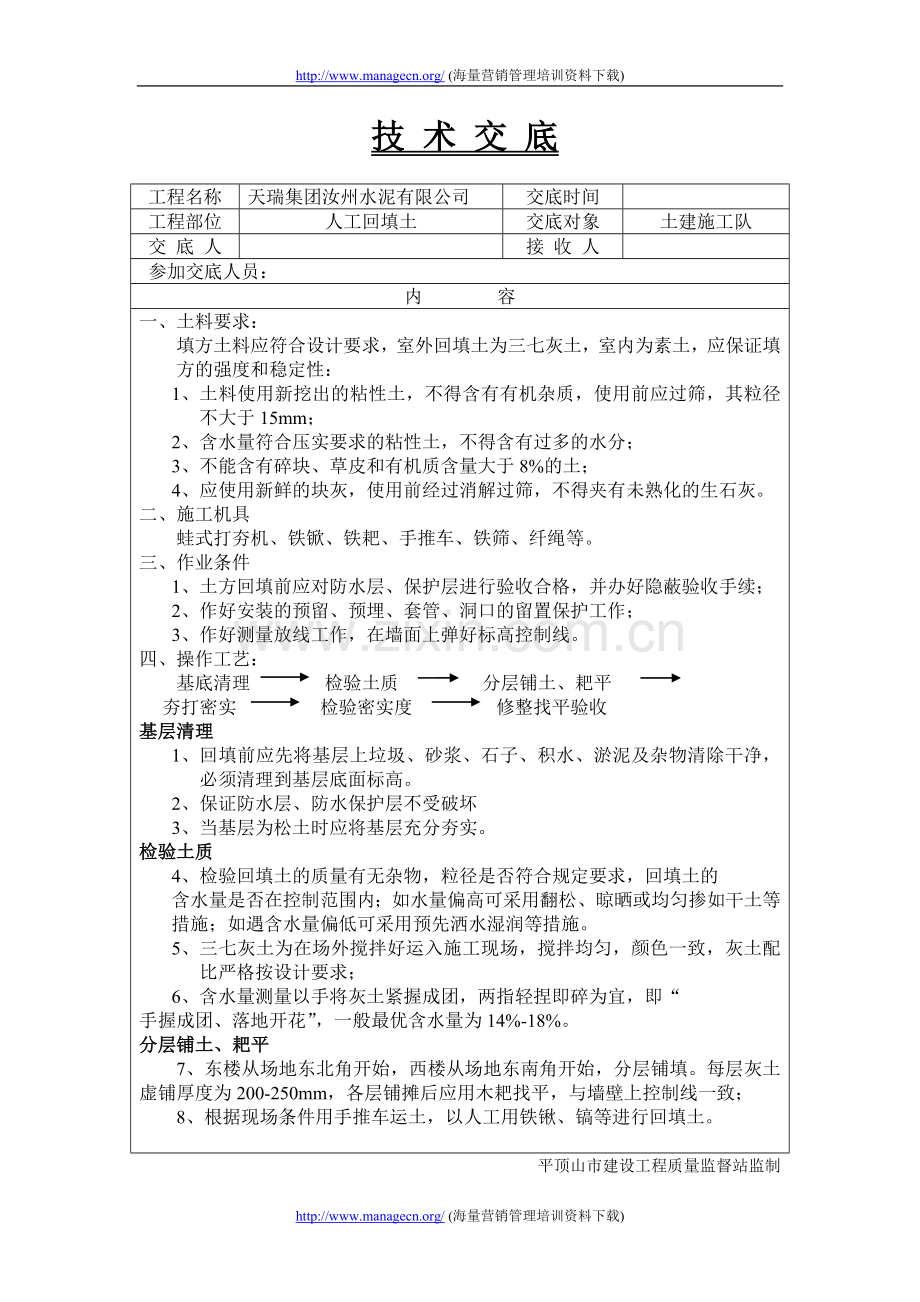

技 术 交 底

工程名称
天瑞集团汝州水泥有限公司
交底时间

工程部位
人工回填土
交底对象
土建施工队
交 底 人

接 收 人

参加交底人员：
内 容
一、 土料要求：
填方土料应符合设计要求，室外回填土为三七灰土，室内为素土，应保证填方的强度和稳定性：
1、 土料使用新挖出的粘性土，不得含有有机杂质，使用前应过筛，其粒径不大于15mm；
2、 含水量符合压实要求的粘性土，不得含有过多的水分；
3、 不能含有碎块、草皮和有机质含量大于8%的土；
4、 应使用新鲜的块灰，使用前经过消解过筛，不得夹有未熟化的生石灰。
二、 施工机具
蛙式打夯机、铁锨、铁耙、手推车、铁筛、纤绳等。
三、 作业条件
1、 土方回填前应对防水层、保护层进行验收合格，并办好隐蔽验收手续；
2、 作好安装的预留、预埋、套管、洞口的留置保护工作；
3、 作好测量放线工作，在墙面上弹好标高控制线。
四、 操作工艺：
基底清理 检验土质 分层铺土、耙平
夯打密实 检验密实度 修整找平验收
基层清理
1、 回填前应先将基层上垃圾、砂浆、石子、积水、淤泥及杂物清除干净，必须清理到基层底面标高。
2、 保证防水层、防水保护层不受破坏
3、 当基层为松土时应将基层充分夯实。
检验土质
4、 检验回填土的质量有无杂物，粒径是否符合规定要求，回填土的
含水量是否在控制范围内；如水量偏高可采用翻松、晾晒或均匀掺如干土等措施；如遇含水量偏低可采用预先洒水湿润等措施。
5、 三七灰土为在场外搅拌好运入施工现场，搅拌均匀，颜色一致，灰土配比严格按设计要求；
6、 含水量测量以手将灰土紧握成团，两指轻捏即碎为宜，即“
手握成团、落地开花”，一般最优含水量为14%-18%。
分层铺土、耙平
7、东楼从场地东北角开始，西楼从场地东南角开始，分层铺填。每层灰土虚铺厚度为200-250mm，各层铺摊后应用木耙找平，与墙壁上控制线一致；
8、根据现场条件用手推车运土，以人工用铁锹、镐等进行回填土。

平顶山市建设工程质量监督站监制
技 术 交 底

工程名称
天瑞集团汝州水泥有限公司
交底时间

工程部位
人工回填土
交底对象
土建施工队
交 底 人

接 收 人

参加交底人员
内 容
9、回填土放坡方向地下通道口以北向东北角坡和西北角，地下通道口以南向东南角放坡和西南角放坡。
10、每层作出坡度自基坑边向围墙根顺水，坡度I=2%—3%。
夯打密实
7、 打夯机具为蛙式打夯机，打夯前应对填土初步平整，打夯机依次夯打，均匀分布，不留间隙。
8、 夯打的遍数根据要求一般不少于4遍。夯打应一夯压半夯，夯夯相接，行行相接，纵横交叉。
9、 分层夯打，不得在墙角、柱基及承重窗间墙下接槎。上下两层土的接槎不得小于500mm。
10、 接缝处应夯打密实，并作为直槎；应注意接缝的质量，每层虚土应从留缝处往前延伸500mm，夯实应夯过接缝300mm以上；接缝时应用铁锨在留缝处垂直切齐，再铺下层灰土；
11、 灰土应当日铺填夯压，入坑灰土不能隔日夯打。夯打后的灰土3d内不得受水浸泡，应在灰土表面进行临时性覆盖，避免日晒雨淋。随时作好防雨排水措施，保证基坑回填在无积水状态下进行。
12、 刚打完的灰土如突然遇雨应将松软灰土除去，并补填夯实；稍受湿的灰土可在晾干后补夯。
检验密实度
13、 灰土回填每层夯实后，应根据规范规定进行环刀取样，测出灰土的质量密度，达到设计要求后方可进行上一层灰土的铺填。
修整找平验收
14、 灰土最上一层完成后应拉线或用靠尺检查标高和平整度，超高处用铁锨铲平；低洼处应及时补打灰土。
五、 质量标准
保证项目：
1． 基底处理，必须符合设计要求或施工规范规定；
2． 回填土的土料必须符合设计和施工规范规定；
回填土必须按规定分层夯实。取样干土质量密度或惯入度必须符合设计要求和施工规范的规定。填土压实后的干密度应有90%以上符合设计要求，其余10%的最低值与设计值之差，不得大于0.08t/m3，且不应集中。环刀取样的方法及数量应符合规定。
基本项目：
1、配料正确，拌和均匀，分层虚铺厚度符合规定，夯压密实，表面无松散、起皮；
2、留槎和接槎。分层留槎的位置、方法正确，接槎密实、平整。
平顶山市建设工程质量监督站监制
技 术 交 底

工程名称
天瑞集团汝州水泥有限公司5000d/t生产线
交底时间

工程部位
人工回填土
交底对象
土建施工队
交 底 人

接 收 人

参加交底人员
内 容
允许偏差项目：
回填土工程允许偏差：
项次
项目
允许偏差（mm）
检验方法
1
顶面标高
＋0，－50
用水准仪或拉线尺量
2
表面平整度
20
用2m靠尺和楔形塞尺
六、 成品保护：
夜间施工时应合理安排施工顺序，设有足够的照明设施，防止铺填超厚，严禁汽车直接倒土入槽；
1． 注意保护防水层和防水保护层，手推车推行和倒料时应小心轻放，如有防水层破坏应及时汇报施工负责人安排进行修补；
2． 注意安装的管线、槽洞，经过妥善的保护后再按规定回填土料，不得碰坏；
3． 注意对测量控制桩位、点的保护。
4． 雨季施工应提前作好防雨措施。
七、 安全注意事项：
1、 入施工现场必须戴好安全帽。
2、 人工回填时，人群不宜过度集中，避免工具碰伤。
3、 安全用电必须符合规定，禁止私拉乱扯，禁止用花线及护套线。
4、 使用机械前应作认真检查，避免机械带病作业。
5、 使用打夯机必须戴好绝缘手套，穿绝缘胶鞋。
6、 使用机械前应作认真检查，避免机械带病作业。
7、 使用打夯机必须戴好绝缘手套，穿绝缘胶鞋。
8、 严禁酒后上岗，严禁在楼层嬉戏、打闹。
9、 夜间施工，要有照明设施，确保灯光照明正常；
10、 施工人员必须服从命令听指挥，加强纪律，按操作规程作业，出现违章事故，追查责任，赏罚严明；
11、 注意防止中暑。]
12、 临边洞口的防护应作好，防护棚搭设严实，如有破坏应随时修复。
13、 坡道搭设平缓，不要太陡，并有防滑条，手推车在坡道上行走时应注意避免到滑。
七、其它
其它未尽事宜参照国家的有关标准、规范和设计图纸方案的规定。

平顶山市建设工程质量监督站监制
技 术 交 底
工程名称
天瑞集团汝州水泥有限公司5000d/t生产线
交底时间

工程部位
钢筋闪光对焊
交底对象
土建施工队
交 底 人

接 收 人

参加交底人员
内 容
一、 施工准备
1、对焊设备：可采用额定容量为100KVA对焊机作业
2、施焊焊工应有焊工考试合格证书（上岗证书）。正式焊接前必须先进行试焊作冷弯和拉伸实验，试验合格后方能成批焊接。
二、 施工工艺
焊接工艺采用连续闪光焊。其工艺过程包括：连续闪光和顶锻过程。施焊时，先闭合一次电路，使两钢筋端面轻微接触，此时端面的间隙中即喷射出火花般融化的金属微粒—闪光，接着徐徐移动钢筋使两端面仍保持轻微接触，形成连续闪光。当闪光到预定的长度，使钢筋端头加热到将近熔点时，就以一定的压力迅速进行顶锻。先带电顶锻，自无电顶锻到一定长度，焊接接头即告完成。
为获得良好对焊接头，应合理选择焊接参数。包括调伸长度：Ⅱ—Ⅱ级钢筋为1.0—1.5d；闪光留量：两钢筋切割的严重压伤部分之和另加8mm；闪光速度由慢到快，开始时近于零，而后约1m/s，终止时达1.5—2mm/s；顶锻留量：宜取4—6.5mm，级别高或直径大的钢筋取大值。顶锻速度越快越好。顶锻压力：将全部熔化金属从接头内挤出，使临近接头处金属产生适当塑性变形。
三、 质量检查
1、 外观检查：
钢筋闪光对焊接头外观检查，每批抽取10%接头，并小于10个，应符合下列要求：
⑴接头处不得有横向裂纹。
⑵与电极接触处的钢筋表面，对于Ⅱ级钢筋，不能有明显烧伤。
⑶接头处的弯折不得大于4%。
2、 ⑷接头处钢筋轴线偏移不大于钢筋直径0.1倍，且不得大于2mm。外观检查中当有一个接头不符合要求时，应对全部接头进行检查，剔出不合格接头，切除热影响区后重新焊接，2次试验。
3、 伸及弯曲试验：
在同一班组、由同一焊工按同一焊接参数完成的300个同类型接头作为一批，不足者亦按一批计算进行试验。如有一试样未达到规定指标，则进行双倍取样。复试中仍有一试样达不到规定指标则该批接头即为不合格品。
四、 注意事项：
1、 对焊前应清除钢筋端头约150mm范围内的铁锈、污泥等，如钢筋端头有弯曲，应予调直或切除。
2、 当调换焊工或更换焊接钢筋的规格和品种时，应先制作对焊试件（不少于2个）进行冷弯试验。合格后，才能成批焊接。
3、 夹紧钢筋时应使两钢筋端面突出部分相接触，以利均匀加热和保证焊缝与钢筋轴线垂直。
平顶山市建设工程质量监督站监制
技 术 交 底

工程名称
天瑞集团汝州水泥有限公司
交底时间

工程部位
钢筋闪光对焊
交底对象
土建施工队
交 底 人

接 收 人

参加交底人员
内 容
4、 焊接完毕后，应待接头处由白红色变为黑红色才能松开夹具，平稳地取出钢筋。
5、 焊接场地应有防风、防雨措施，以免接头区骤然冷却发生脆裂，当气温较低接头部位可适当用保温材料覆盖。
五、 安全注意事项：
1、 施工现场必须戴好安全帽，严禁酒后作业。
2、 严格遵守操作规程，防止机械伤人。
3、 现场钢筋加工机械的操作人员，应经过一定的机械操作技术培训，掌握机械性能和操作规程后，才能上岗。
4、 现场钢筋加工机械的电气设备，应有良好的绝缘并接地，每台机械必须一机一闸，并设漏电保护开关。机械转动的外漏部分必须设有安全保护罩，在停止工作时应断开电源。
5、 在焊机操作棚周围，不得放易燃物品，在室内进行焊接时，应保持良好环境。
6、 搬运钢筋时，要注意前后方向有无碰撞危险或被钩挂料物，特别要避免碰挂周围和上下方向的电线。
7、 安全用电，禁止私拉乱设，非专业电工禁止接线，配电箱应先检查电线绝缘是否良好，接地线、开关应符合要求，严禁振击电线。

平顶山市建设工程质量监督站监制
技 术 交 底
工程名称
天瑞集团汝州水泥有限公司5000d/t生产线
交底时间

工程部位
基础土方开挖
交底对象
土建施工队
交 底 人

接 收 人

参加交底人员
内 容
一、 施工准备：
（一）作业条件
1、 支护桩、止水帷幕施工结束；
2、 基坑预降水不少于10天，降至开挖面以下0.5m，具备开挖条件；
3、 疏通运土道路，夜间施工照明设施完备，危险地段设置好明显标志，对上下水管、电缆沟做好保护；
4、 对基坑周边建筑物作原始记录，开挖线控制桩、开挖控制标高均检验合格；
5、 施工区域内的地下、地上的障碍物已清除完毕；
6、 降水、支护喷锚、截桩、人工修整边坡和清理槽底等配合工作准备就绪。
（二）施工机具：
两台WY—100反铲挖掘机挖土，10辆5吨东风自卸车运土，尖头铁锨20把，平头铁锨20把，扬镐10把，人工截桩用大锤20把，小锤5把，錾子20把，手推车15辆，电动空压机2台，小白线、20#铅丝钢卷尺及坡度尺等。
（三）人员组织：
保证开挖期间现场土方挖运调度、垃圾清理、降水、喷锚支护、测量等人员到位，值班人员明确，交接班有记录，同时配50名工人配合截桩、清土。
二、 施工顺序：
1、 基坑开挖平面图附后，由测量员放线定位。
2、 开挖顺序：
-1.2m以上表层土清运 东楼第一层土开挖 西楼第一层土开挖 开挖东西两楼间通道
东楼第二层土开挖 西楼第二层土开挖
余土人工清除 西楼坡道退挖
本工程土方开挖东楼由东向西，西楼由北向南均分三层依次挖运，东楼第一层土开挖后，西楼开挖第一层土时，将中间预留部分挖通，至标高-3.20m处，底宽4.0m，向南北方向放坡2m，作为东楼二层土运输通道，西楼第二层土开挖后，将此通道回填。西楼开挖时，在基坑内预留坡度为1：8的车道。
汽车运输坡道留置详见平面布置图（附后）。
3、根据水位观测降深情况确定开挖时间，本工程土方拟分二次开挖，第一次开挖至-3.80m标高，第二次开挖至-5.35m标高，余土50cm人工清除。
4、在第一层土开挖后第二层土开挖前及第二层土开挖后第三层土开挖前，应先铺上一层0.8m厚的砖渣路再在上面满铺10mm钢板，便于自卸汽车运行。
三、 施工工艺：
1、现场挖土人员必须坚守岗位，专人负责测定挖土深度，标高控制点用醒目标志固定于基坑侧壁，避免土方挖浅或挖深。
平顶山市建设工程质量监督站监制
技 术 交 底

工程名称
天瑞集团汝州水泥有限公司5000d/t生产线
交底时间

工程部位
基础土方开挖
交底对象
土建施工队
交 底 人

接 收 人

参加交底人员
内 容
2、工程桩顶以上土方可采用大容量挖斗，工程桩间部分必须更换小容量挖斗，避免因工程桩密集而碰撞和损伤。
3、每层土挖至标高时，及时将露出的桩身截掉并随土方一起运走。随挖土深度的增加，及时将工程桩身上的附土和桩间突出桩身部分的土机械或人工铲掉。
4、第二层土开挖时，确保地下水位降至-6.85m以下，确保作业面干燥，方便施工和保证基土质量。控制好标高，做好醒目标志，防止少挖或超挖，余土50cm人工清除。
5、工程桩设计标高以上部分人工截除，人工截桩时应确保桩头质量及并保证凿好桩头至基底设计标高。
6、截桩时要专人指挥作业，人与人之间要互相保护，截取较长桩身时，应在桩身顶部加设拉绳，控制桩身倾倒方向。
7、坑内降水井和观察井应设置醒目标志，井口周围1米范围的土用人工清除，井管随土方挖深逐节拆除，井口要用盖板封死，做好防护工作，避免土料落入井内。安排专人看护避免电缆线和水管被车辆破坏。
8． 第二层土开挖，挖掘机应退至基坑上边缘将坡道逐步被挖除。
9． 土方开挖前做好周边道路、临边建筑物、支护桩、沉降观测控制点观测的原始数据。土方开挖期间，安排专人测量每两小时观测一次，并及时整理数据，发现问题及时上报处理解决。
10． 工地门口安排专人清理自卸车轮胎，避免泥土污染城市道路。
11． 土方开挖后要做高压旋喷桩静载试验，在垫层施工前应对地基土覆盖保护。
12． 施工恰逢冬季，现场备有草垫，应随时覆盖地基土，防止冻结破坏，雨雪天气应及时覆盖彩条布，防止积雨雪结冰，不便开挖。
做好与降水、锚喷支护施工间的配合。
四、质量标准
地基土符合设计要求，严禁扰动，允许偏差如下：
1、表面标高：+0，-50mm，用水准仪检测
2、长度、宽度：-0，用经纬仪、拉线和尺量检测
3、边坡不允许偏陡
五、安全注意事项：
1、基坑周边做好安全防护栏杆，禁止攀越、穿过栏杆作业，严禁防护栏杆内堆放材料。
2、进入施工现场戴好安全帽。注意截桩时碎块飞起伤人及挖掘机土料掉落砸伤。
3、运土车辆及挖掘机交班时，应对车辆进行检查，严禁疲劳驾驶，以防出现事故。
4、开挖基坑边严禁大型机械开行和堆放重物，防止边坡塌方。
平顶山市建设工程质量监督站监制
技 术 交 底

工程名称
天瑞集团汝州水泥有限公司5000d/t生产线
交底时间

工程部位
基础土方开挖
交底对象
土建施工队
交 底 人

接 收 人

参加交底人员
内 容
5、挖掘机及自卸汽车由专人指挥，保证车辆进入有序，严禁挖掘机臂下站人。
6、安全用电，禁止私拉乱设，降水、喷锚用电应专人看护。
7、夜间施工应确保灯光照明正常。
8、严禁酒后作业。
9、人工清土破桩时，人群不宜过度集中，避免工具碰伤。

平顶山市建设工程质量监督站监制

技 术 交 底

工程名称
天瑞集团汝州水泥有限公司5000d/t生产线
交底时间

工程部位
支护工程施工
交底对象
土建施工队
交 底 人

接 收 人

参加交底人员
内 容
一、 施工准备
（一）作业条件：
1、 降水、挖土、截桩、人工修整边坡和清理槽底等配合工作准备就绪，紧随降水、挖土施工，水位降深和挖土深度均具备锚喷条件；
2、 边建筑物、上水、电、污水、暖气、天然气等管线位置均在地表用灰线标出走向，埋深明确，对各种管线沟均做好保护，危险地段设置好明显标志；
3、 各测量控制点由专业测量人员一次测放完毕，确认无误后，采取措施加以保护；
1、 夜间施工照明设施完备，
（二）施工机具：
空压机1台，喷浆机1台，注浆机1台，沙浆搅拌机1台，电焊机4台，钢筋调直机1台，洛阳铲10把，切割机2台，钻机2台，张拉器1台，油泵1台。
（三）人员组织：
凿孔8人，注浆8人，喷砼5人，锚管制作挂网6人，机电工2人，其它机动人员3人。
二、 施工顺序
锚喷网支护与基坑开挖紧密配合，各道工序实行平行作业，依次有序的进行。
打锚杆 洗管 注浆 挂钢筋网
焊加强筋 喷射砼
三、 操作工艺
1、 锚管：按设计标高，进行测量画线，标出准确位置，按设计要求的长度、俯角施工；
锚管制作：按设计锚管长度、直径加工，钢管周围设排浆孔，每隔0.5m设一孔眼，锚管后端1-2米长不设孔眼，防止浆液外流；
注浆：在安好的锚杆孔内注0.45-0.5纯水泥浆，压力不低于1.0MPa，注浆管插入孔内距孔底0.5m处；
2、 挂网：在修好的边坡按坡面设计要求，铺上一层Φ6.0@200×200钢筋网，网筋间用扎丝扎牢，网片间搭接要牢；
3、 加强筋焊接：锚杆体施工完用Φ10圆钢将锚杆头部连接起来，焊在杆体上，焊点牢固；
4、 喷砼：以上工序完后，可喷砼，厚度80-100mm，配合比为水泥：石子：砂=1：2：2，水泥标号32.5#,要求表面平整。
四、 质量标准
1、 锚管定位：水平、垂直间距，允许误差±100mm，孔径允许误差±10mm ，孔深允许误差±100mm；
2、挂钢筋网：网格允许误差±20mm ；
平顶山市建设工程质量监督站监制

技 术 交 底

工程名称
天瑞集团汝州水泥有限公司5000d/t生产线
交底时间

工程部位
支护工程施工
交底对象
土建施工队
交 底 人

接 收 人

参加交底人员
内 容
3、锚管制作：直径、长度允许误差±20mm ；
4、注浆：按水灰比配料，搅拌均匀；
5、注浆作业：将注浆管插入孔内，从里向外逐步回撤注浆，达到空口有溢流现象，浆液背压不小于0.4Mpa，即行堵口封死；
6、喷砼：严格按配比配料搅拌均匀，喷砼时喷砼手要垂直层面喷，随时观察料的水量和回弹情况，及时调整水量和距离，抽取砼做试块，表面平整度要求±30mm， 喷砼前要对锚管、注浆、编网等质量检查验收合格后方可喷砼。
五、 安全注意事项
1、 现场施工人员必须戴安全帽，穿劳保鞋；
2、 施工人员必须服从命令听指挥，加强纪律，按操作规程作业，出现违章事故，追查责任，赏罚严明；
3、 机械设备须专人负责，非操作人员禁止上机操作，机械放置位置场地要平整，不得紧邻边坡，防止发生倾斜、滑动，施工前全面检查机械设备，发现问题及时解决，检查后进行试运转，严禁带有故障隐患机械作业；
施工前，对锚杆范围内的管线全面检查，影响施工的采取有效措施，保证施工安全；
4、 用电安全严格遵守国家现行规范，拆接电须电工操作，杜绝乱拉乱扯，违章接线，机械设备要有接地线；
5、 拆卸钻杆人员必须戴手套作业，并绝对服从钻机操作工的指挥，锚杆注浆过程中，孔口操作人员必须戴好防护罩、穿好工作衣，以免注浆管爆裂伤人；
6、 夜间施工应确保灯光照明正常；
7、 酒后严禁进入施工现场。
平顶山市建设工程质量监督站监制

技 术 交 底

工程名称
天瑞集团汝州水泥有限公司5000d/t生产线
交底时间

工程部位
施工降水
交底对象
土建施工队
交 底 人

接 收 人

参加交底人员
内 容
一、施工准备
（一）作业条件
1、支护桩、止水帷幕施工结束，场地整平，轻型井点沟槽挖出；
2、基坑周边建筑物作原始记录，沉降观测准备工作已完成，抄测仪器检定良好，施工记录备齐；
3、配备一定数量的电机、水泵及其它电气设备零部件，以备出现故障时更换，保证施工的正常进行；
（二）施工机具：
吊车，水泵，高压水冲枪，钻机，电机等电气设备，降水轻型井点8组，备用井点主管、支管，冬季施工防冻设施，测绳，手电筒，清理排水沟用具等。
（三）人员组织：
井点冲孔10人，井点安装人员16人，管井钻孔10人，井管安装10人，填砾6人，设备安装、检修人员6人，其它人员4人。
二、施工顺序
1、管井、观察井成井：
桩机定位 钻孔、冲孔换浆、包扎滤管 下管、填砾、填土稳管 选井、 配套安装
抽水
2、 轻型井点设备组装：
高压冲孔 井管支管安装 粗砂灌入、粘土封口
主管连接
3、沉淀池、排水沟砌筑；
4、水泵、电机、排水管安装调试，原始水位观测；
5、开始降水，定时观测水位变化、含砂量大小，随时调整降水速度。
三、施工工艺
（一）管井施工
1、按施工方案现场严格定出管井具体位置；
平顶山市建设工程质量监督站监制
技 术 交 底

工程名称
天瑞集团汝州水泥有限公司5000d/t生产线
交底时间

工程部位
施工降水
交底对象
土建施工队
交 底 人

接 收 人

参加交底人员
内 容
2、钻孔一钻到底，不留沉渣，井孔要求正、圆、直、孔斜率〈1%
下管居中，不偏不斜；
3、 降水孔径为500mm，井深11m，0-2m为实管，2-11m为滤水管，0-2m段井管与井壁间填充黏土球，2-11m填充滤料；
4、 安装水泵，排水管，使降水井进入工作状态。
5、 管井和观察管井要高出地面0.5 m，井口用5厚600*600钢板封盖好，防止杂物落入影响水位观测。
（二）轻型井点施工
1、井点定位，距开挖线300mm（局部150 mm），井位偏差小于20mm；
2、钻孔一钻到底，不留沉渣，井孔要求正、圆、直、孔斜率〈1%，下管居中，不偏不斜，管与井壁间填充黏土球；
3、高压冲孔至支管深度-9.2m，冲孔孔径不小于200mm，然后放入支管，四周灌入粗砂，填充至支管上端向下1m，封口用黏土填满捣实；
4主管及井点支管连接小胶管，用铁丝捆牢，防止漏气；
5、连接排水管、水泵，送电试运转。
（三）降水、观测
1、沉淀池、排水沟砌筑有利于沉淀泥砂，排水通畅，保证地下污水管道，每段排水沟均设有水漏；
2、观察排水井水量，含砂量大小，如有异常，及时调整；
3、根据观测数据，控制水位下降速度，定期检修设备，保障降水正常进行；
4、观测要求记录初始水位，每天观测一次并记录，标尺要垂直放入孔中，读数时视线要与标尺刻度垂直；
5、抽水要及时，专人负责，随时观察基坑边坡动态，反馈信息，修整方案；
6、 做好周边建筑物、道路的沉降和位移观测；
7、 做好施工降水与挖土、锚喷支护的配合工作，土方开挖期间
平顶山市建设工程质量监督站监制
技 术 交 底

工程名称
天瑞集团汝州水泥有限公司5000d/t生产线
交底时间

工程部位
施工降水
交底对象
土建施工队
交 底 人

接 收 人

参加交底人员
内 容
要对每眼井做醒目标记，专人看护，随土层开挖逐层拆除井管；
8、 基础垫层施工前，先停止降水，观察水位变化，若井点降水可满足要求，关闭管井，否则采取措施整改管井；
9、 如水位降深过大，要控制抽水量，适当时可组织实施回灌；
10、止水帷幕发生渗漏，及时采取防水、堵漏措施，如花管注降等，出现管井周围涌水现象，用黏土封闭、压实上部1-2m深度内井管，对降水过程中出现的问题及时汇报有关技术管理人员，采取急救措施处理。
四、 质量标准
1、 轻型井点：
定位偏差：小于20 mm
钻孔：正、圆、直，孔斜率〈1%
下管：居中，不偏不斜
2、管井：
定位偏差：小于20 mm
钻孔：正、圆、直，孔斜率〈1%
下管：居中，不偏不斜
3、降水观测、水位观测、沉降和位移观测按测量专业编制方案控制。
五、安全注意事项
1、所有管井均高出地面0.5m，井盖用钢板盖盖好，每口井均有醒目标志
2、进入施工现场戴好安全帽。注意截桩时碎块飞起伤人及挖掘机土料掉落砸伤；
3、夜间施工，管井周围要有照明设施，确保灯光照明正常；
4、开挖土方时严禁大型机械开挖紧靠井侧的土，井周侧1米范围的土全部人工清除，开挖时要有专人看护管井，并随开挖深度去除井管。
5、安全用电，禁止私拉乱设，用电有电工专人接线， 专人看护。
6、严禁酒后作业。
平顶山市建设工程质量监督站监制
技 术 交 底

工程名称
天瑞集团汝州水泥有限公司5000d/t生产线
交底时间

工程部位
施工降水
交底对象
土建施工队
交 底 人

接 收 人

参加交底人员
内 容
7、施工人员必须服从命令听指挥，加强纪律，按操作规程作业，出现违章事故，追查责任，赏罚严明；

平顶山市建设工程质量监督站监制
技 术 交 底

工程名称
天瑞集团汝州水泥有限公司5000d/t生产线
交底时间

工程部位
吊顶工程
交底对象
土建施工队
交 底 人

接 收 人

参加交底人员
内 容
1、 根据50线弹出顶棚标高水平线；
2、 沿已弹好的顶棚标高线，划好龙骨分档位置线；
3、 固定大龙骨，控制起拱为房间跨度的1/200-1/300；
4、 安装小龙骨，控制间距为500mm-800mm；
5、 按分档线先安装两根通长边龙骨，拉线找拱
平顶山市建设工程质量监督站监制
技 术 交 底

工程名称
天瑞集团汝州水泥有限公司5000d/t生产线
交底时间

工程部位
工程桩破桩
交底对象
土建施工队
交 底 人

接 收 人

参加交底人员
内 容
一、施工要点：
1、 破桩部位严格控制，高度控制在人工挖土面以上200mm，具体标高为-5.45m，桩头表面必须平整,无劈裂现象。
2、 破掉的桩头、碎渣清至5m以外，保证挖掘机下一步挖土时挖到土并运走。
3、 破桩时标高-5.25m以下部分禁止用大锤破碎。
4、 破桩时要注意周围的降水井，避免土料、石块落入井内。
5、 注意同挖掘机及人工清土施工的配合。
6、 破桩时，施工队要有专人指挥工人作业，有问题及时与项目部管理人员沟通。
二、质量标准
高压旋喷桩破桩允许偏差如下：
桩表面标高：+0，-50mm，用水准仪检测

三、安全注意事项：
1、基坑周边做好安全防护栏杆，禁止攀越、穿过栏杆作业，严
禁防护栏杆内堆放材料。
2、 进入施工现场戴好安全帽。注意截桩时碎块飞起伤人及挖掘机土料掉落砸伤。
3、 夜间施工应确保灯光照明正常。
4、 严禁酒后作业。
5、 清土破桩时，人群不宜过度集中，避免工具碰伤。
6、 截桩时要注意周边环境，躲开挖掘机工作半径严禁在挖掘机工作范围内工作。
7、现场禁止随地大小便，严禁打闹。

平顶山市建设工程质量监督站监制
技 术 交 底

工程名称
天瑞集团汝州水泥有限公司5000d/t生产线
交底时间
2004-5-19
工程部位
地下室底板钢筋绑扎
交底对象
土建施工队
交 底 人

接 收 人

参加交底人员
内 容
一、施工准备
（一）作业条件
1．地下室垫层施工后，将底板防水层及防水保护层施工完毕；
2．地下室底板砖胎膜砌筑抹灰完毕；
3．根据工程进度，施工队确定专人负责钢筋翻样，翻样前认真熟悉图纸、施工方案，计算好下料长度，画出大样图，钢筋的弯钩及长度应符合图纸、规范、设计方案和抗震设防要求；
4．现场钢筋加工机械已安装检修完毕，并试车运转可以正常使用；
5．在钢筋绑扎前，施工队技术人员、钢筋下料人员会同经理部技术、工长、质检人员，前往钢筋加工场对已经加工的钢筋的钢号、规格尺寸、形状、数量、外观质量进行检验，合格后方可允许运往施工现场；
6．从钢筋加工场至施工现场的钢筋运输工具提前预备好，施工现场的水平和垂直运输工具已准备好，并检查良好，保证有足够的备用运输工具,至少保证2辆钢筋运输车；
7．加工好的钢筋进入施工现场前，堆放场地应平整清理好，挖好排水沟，铺好垫木，按施工顺序，按型号、规格、部位、编号分别分类堆放整齐；
8．进入基坑的脚手马道应搭设好，配合钢筋绑扎安装的脚手架已搭设；
9．清理好地下室垫层，复核测量控制线和水准基点，在垫层上弹好剪力墙、暗柱插筋位置线；
10．支好地下室外侧墙模板，模内木屑及垃圾杂物已清扫干净，板缝已堵严密，并涂隔离剂；
11．作好周围排水，保持边坡稳定；
12．做好降水工作，应保证在施工期间地下水位始终低于基底
平顶山市建设工程质量监督站监制
技 术 交 底

工程名称
天瑞集团汝州水泥有限公司5000d/t生产线
交底时间
2004-5-19
工程部位
地下室底板钢筋绑扎
交底对象
土建施工队
交 底 人

接 收 人

参加交底人员
内 容
1．0m以上，并作好对轻型井点管、电缆线的保护工作，避免井点管或电缆线打入底板砼中；
13．确定研究好钢筋分段绑扎安装顺序。
14．与安装等有关工种作好配合工作，作好予留、予埋及避雷安装工作。
（二）施工材料
1．钢筋应有出厂质量证明和检验报告单，并按规范规定经理部试验员在监理见证下取样复试合格，直螺纹、焊接接头经取样试验合格；
2．钢筋进场后，施工队技术人员、钢筋下料人员会同经理部技术、工长核对运到钢筋加工场对钢筋原材的钢号、规格尺寸、形状、数量与施工图纸、配料单是否一致，如有问题及时解决；
3．冷拉钢筋表面不得有裂纹和局部缩颈，无断裂或起皮现象，机械性能符合设计和规范要求；
4．绑扎丝采用22#镀锌铁丝，无锈蚀或过硬现象，绑扎丝长度按300mm切断；
5．垫块制作：
采用细石混凝土垫块，垫块厚度同底板钢筋的保护层厚度，垫块必须达到足够强度，垫块要提前制作，以保证使用时的强度足够，按600mm—600mm距离梅花型摆放，在绑扎第一层底板钢筋同时放置垫块；
6．马凳加工制作：
A座马凳上层和立杆采用8#槽钢@3000×3000，在中间设两道横梁用直径为25的螺纹钢筋。凳高度＝板厚－钢筋保护层－2倍钢筋直径=2200mm；马凳中间第二道横梁高度为1492mm，马凳中间第二道横梁高度为784mm。如后面附图一所示：
平顶山市建设工程质量监督站监制
技 术 交 底

工程名称
天瑞集团汝州水泥有限公司5000d/t生产线
交底时间
2004-5-19
工程部位
地下室底板钢筋绑扎
交底对象
土建施工队
交 底 人

接 收 人

参加交底人员
内 容

（三）主要机具设备
1．机械设备：在施工现场配备砂轮切割机两台，交流电焊机两台。
2．主要工具：各种钢筋钩子80把、管钳60把、钢丝刷30把、撬棍20根、扳子20把、绑扎架20个、钢筋运输车3辆、手推车15辆、粉笔、尺子等。
（四）劳动力组织
钢筋工180人，电焊工8人，电工2人，钢筋运输30人，其他配合工种20人，管理人员10人。
劳动力将根据进度情况做适当调整。
二、施工操作工艺
（一）工艺流程
划钢筋位置线 运钢筋到使用部位 绑底板第一层钢筋、加垫块 焊接安放第一层马凳水平杆 绑扎底板第二层钢筋 焊接安放第二层马凳 绑扎底板第三层钢筋水平杆
剪力墙、暗柱插筋绑扎 钢板止水带
（二）底板钢筋绑扎操作工艺
1．划钢筋位置线：按图纸标明的钢筋间距弹好钢筋的分档标点线和钢筋位置线，包括剪力墙和暗柱插筋的位置。
2．按弹出的钢筋位置线，首先并将第一层筋的下层钢筋摆放好，即短向筋，铺好后再铺的长向钢筋。
3．钢筋绑扎时，靠近外围两行钢筋的搭接全部绑扎，中间部分的搭接可间隔交错扎牢，但必须保证受力钢筋不发生偏移，双向受力的钢筋必须全部扎牢。
平顶山市建设工程质量监督站监制
技 术 交 底

工程名称
天瑞集团汝州水泥有限公司5000d/t生产线
交底时间
2004-5-19
工程部位
地下室底板钢筋绑扎
交底对象
土建施工队
交 底 人

接 收 人

参加交底人员
内 容
4．摆放细石混凝土垫块，垫块厚度为100mm，按600mm-600mm距离梅花型摆放，在绑扎第一层底板钢筋同时放置垫块。
5．绑扎好底层钢筋后即可焊接安放马凳，用50×5通长角钢焊接间距为2米的井字型马凳。马凳提前已下好料，在基坑内用粉笔标出马凳纵横杆和立杆安放位置，纵横杆方向按短杆在下，长杆在上。
6．在焊接安放好的马凳上弹好钢筋的分档标点线和钢筋位置线，然后摆放纵横两个方向的中层钢筋，钢筋上下次序及绑扣方法同底板下层钢筋。
7．地下室底板钢筋Φ18以上采用直螺纹接头，其施工质量取决于以下三个环节：A连接套质量：材质符合要求；直螺纹加工符合要求。B钢筋镦粗、套丝质量：镦粗头符合要求；直螺纹牙型加工符合要求；螺纹长度符合要求；螺矩符合要求。C钢筋连接质量，工人按规定拧紧，无漏拧。
现场需查验钢筋检验报告、连接套出厂合格证、钢筋螺纹加工检验报告；连接头数的10%进行外观检查，应无完整丝扣露在外边。
8．地下室钢筋上层分段点宜在支座处、下层宜在跨中处，在任意焊接接头中心至长度为钢筋直径d的35倍且不小于500mm区段内同一根钢筋不能有两个接头，且在该区段内有接头的受力钢筋的截面面积占受力钢筋总面积的百分率在受拉区内不宜超过50%。
平顶山市建设工程质量监督站监制
技 术 交 底

工程名称
天瑞集团汝州水泥有限公司5000d/t生产线
交底时间
2004-5-19
工程部位
地下室底板钢筋绑扎
