边坡施工组织设计.doc

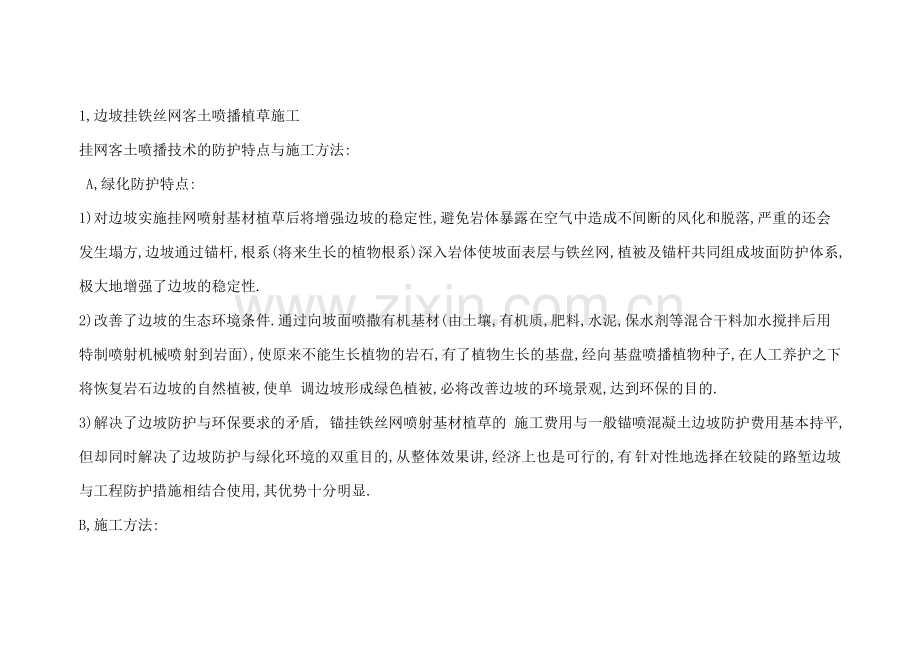

1,边坡挂铁丝网客土喷播植草施工挂网客土喷播技术的防护特点与施工方法: A,绿化防护特点: 1)对边坡实施挂网喷射基材植草后将增强边坡的稳定性,避免岩体暴露在空气中造成不间断的风化和脱落,严重的还会发生塌方,边坡通过锚杆,根系(将来生长的植物根系)深入岩体使坡面表层与铁 丝网,植被及锚杆共同组成坡面防护体系, 极大地增强了边坡的稳定性.2)改善了边坡的生态环境条件.通过向坡面喷撒有机基材(由土壤,有机质,肥料,水泥,保水剂等混合干料加水搅拌后用特制喷射机械喷 射到岩面),使原来不能生长植物的岩石,有了植物生长的基盘,经向 基盘喷播植物种子,在人工养护之下将恢复岩石边坡的自然植被,使单 调边坡形成绿色植被,必将改善边坡的环境景观,达到环保的目的.3)解决了边坡防护与环保要求的矛盾, 锚挂铁丝网喷射基材植草的 施工费用与一般锚喷混凝土边坡防护费用基本持平,但却同时解决了边坡防护与绿化环境的双重目的,从整体效果讲,经济上也是可行的,有 针对性地选择在较陡的路堑边坡与工程防护措施相结合使用,其优势十分明显.B,施工方法:1)施工工序: 清理边坡坡面:爆破后的边坡一般都是凹凸不平,且悬挂有许多 松石,必须采用人工进行清理,由于边坡较陡,施工人员应佩带安全带, 悬挂安全绳,清理工作自上而下,将松动的浮石,浮土逐一清理干净,尽量使坡面平整,对大的孤石不会松动可以保留,对较深的空洞有条件的必 须补平,最后将清理下来的土石清运出现场. 放样钻锚杆孔: 锚杆布孔要根据坡比和岩石破碎程度确定孔距和孔深,这项工作进场后我们将根据实际情况进行设计确定并报监理工程 师批准.布点放样后采用风钻进行打孔,深孔1米,要根据岩石稳定程 度确定,孔径要大于锚杆直径一倍以上,钻孔方向要与坡面成垂直角, 孔钻完要用风管将孔吹洗干净.本工程原设计锚杆间距根据边坡坡度分 1:0.75纵向间距2.0米,横向为2.0米,1:1纵向间距4.0米,横向为2.0 米,上下交叉布置. 安装锚杆:本工程挂网锚杆采用12及16的螺纹钢制作,长度 为1.0m,然后按垂直坡面方向安装到孔内(注意安装前钻孔必须清理干 净),锚杆伸出坡面部分为68cm.锚杆采用20号水泥砂浆压浆固定,施工时采用挤浆机将砂浆挤进孔内,注意在灌浆时要使锚杆保持在孔的 中央,灌浆必须饱满密实,通过养护砂浆固结后锚杆能够承受一定的拉力. 挂植生带:在挂铁丝网前应先在坡面沿纵向每间隔1米,横向布置一 条植生带,植生带是由土工布,锯糠(屑),细砂组成.作用是起到蓄水 和导水的功效,可以缓解岩石边坡在干旱时期植物生长缺水的问题. 挂网:将镀锌铁丝网(为四边形孔目55cm的2.0mm镀锌铁丝编 织网)从坡顶沿边坡面缓缓铺下,固定在坡顶的宽度不小于50cm,置于 坡顶浆砌截水沟底下, 尽可能使整卷铁丝直铺到坡底,并压入平台20cm,铺时拉紧网,平顺地挂在锚杆上,用连接件或铁丝将网和锚杆固紧.网 与网之间的搭接宽度不少于10cm,为了保持网与坡面保有35cm的空间,挂网时可用事先预制好的混凝土垫块(厚度按需要确定)隔离铁丝网.完 成挂网工作后,要认真检查网与锚杆连接的牢固性,确保挂网与坡面形 成稳固的整体.喷射有机基材:有机基材是由适合植物生长的沙壤土,水泥,锯 屑或稻草,有机肥和复合肥搭配组成. 有机基材混合配好后,通过喷射机将混合均匀的有机基材喷到挂网 的坡面,喷射应从正面进行,要注意喷射必须覆盖整个坡面,不留死角,1: 0.75边坡厚度不少于8cm , 1:1边坡厚度不少于7cm ,应保证在铁丝网 表面基材的厚度达到35cm,才能保证有机基材能够提供草坪等植物生长 所需的养分及水分.喷播草籽: 喷播草籽为最后一道工序, 施工方法详见第一部分液 压喷播植草施工方法. 但要注意掌握喷播草种的时机,对喷射了基材层的坡面应在基材层 自然风干412小时左右实施播种较为理想. 为了提高草坪附着力,在配草种时可以适当增加一些灌木类种子,如 银合欢,黄花双荚槐,胡枝子等,还可加入少量特别能在岩缝中生 长的马尾松,相思树等种子,促使根系深入岩缝,提高绿化防护效果.养护管理:a.定期浇水养护,加快草坪成形;b.草势基本长齐, 及时揭去无纺布;c.适时施肥,促进草坪生长;d.及时喷撒农药,防止 病虫害;e.定期清除杂草. 2)机械设备类型及其最佳组合 机械设备类型及其最佳组合方式水泵规格：1.8m3/h 数量：3 台喷播机规格：80千瓦 数量：1 台空压机规格：1.8m3/h 数量：2 台运输机规格：解 放 数量：1 台养护水车规格：JAC 数量：1 台手风钻规格：红五环 数量：3台3)植物物种种类,各种子配比及其单位用量 种子:小乔木种子为银合欢,草种为狗牙根,高羊茅,小灌木种子 为紫穗槐,胡枝子,刺槐.各种子配比为1:2:2:2:2:1;种子用量 为25g/m2;在喷播前,乔,灌木种子需用80摄氏度热水浸种一天,草木 植物种子在喷播前浸种1-2小时使种子吸水湿润即可. 4)客土混合料配合比,各类有机料各附加剂的单位用量 客土:当地腐质土经粉碎风干过1-2cm筛,加入草炭土混合,加入草炭土主要是为了改良土壤特性,客土材料的配合比比例为 草炭土: 当的腐质土:水=2:1:2. 粘合剂 :使用法国爱森粘合剂,能将客土,纤维,肥料,种子等紧 密连接,由于我标段以砂质土为主,应加入一定比例的粘合剂 使基质形成一定厚度的喷播层,并与坡面粘接在一起而不下滑流失. 根据试验段施工,粘合剂用量为:3g/m2. (以1cm厚度计) 保水剂 :根据法国爱森保水剂,吸水能力是自身的400倍,大大 提高植物存活生长的能力,提高水肥的利有效率.因为当地地质以砂土 为主,保水性能差,根据试验段施工,保水剂用量为5g/m2. (以1cm厚 度计) 木纤维 :采用成口木纤维(粗长) ,它对改变表层土壤的团粒和 增加有机质成分,以及对植物种子的覆盖作用意义重大.用量多少和质 量优劣直接影响到植物种子的出生率和存活率.以增加联结的强度,使 喷播层稳定性增强.根据试验段施工,木纤维用量为1.25kg/m2. 肥料 : 采用复合肥, 增加瘠边坡肥力, 提供植物生长所需营养. 根据试验段施工,肥料用量为30g/m2. 水:喷播用水,选择无污染水源,就近吸取. 湿法喷播:本工程湿法喷播计划采用液压喷播植草: 2,湿法喷播:本工程湿法喷播计划采用液压喷播植草: 喷播草籽是目前广泛采用的较为先进的大面积绿化方法,用于公路 边坡绿化尤为方便,本工程采用液压喷播植草的有路堤土质边坡,和挂 网客土喷播的路堑边坡. 根据当地气候条件和水文情况,可以选用具有较强抗旱性和抗逆性 的冷暖型草籽配方:如百喜草,百慕达(狗牙根),白三叶,高羊茅(冷 型草)等,做到生长期,根系,抗旱,抗逆性及覆盖率等方面优势互补, 能够确保草坪旺盛常绿.本工程计划采用攀缘植物、草本绿化植物灌木、藤本种子. 下面按施工工序分述施工方法: 处理坡面:施工前应对路基边坡进行全面检查,并进行平整清理, 尽可能清除不利草籽生长的石块和建筑垃圾等杂物,对较坚硬的土质边 坡还要适当将表层刨松(即刻槽深度5cm左右) 为喷播作业做好准备. 种籽配置:按事先确定的配种方案和一次施工面积将所需草籽, 根据不同种子习性和施工的需要分别采用冷水浸种,层积催芽,升温催 芽,化学药浸泡等处理,促使种子提早发芽,提高发芽率. 喷播前要做好机械,人员,材料准备:每个喷播点准备一台60马 力以上,扬程在50100米范围内的液压喷播机,如采用电力为动力还应事先 将电源接到现场,同时配备相应的管道接通水源(如无水源应用水车运水),确 保能够一次将计划面积播完.每台机大约配置10名施工人员. 材料准备除种子外应将土壤稳定剂,土壤固着剂(防止侵蚀剂),纸 浆,胶粉(保湿剂),复合肥,无纺布等材料准备齐全. 喷播:将经过处理的种子和土壤改良剂,纸浆纤维,复合肥料, 保湿剂混入一定比例的清水,溶于喷播机内经过机械充分搅拌,形成均 匀的混合液,然后利用水流原理,通过高压泵的作用, 将混合液高速均匀 地喷播到已处理好的坡面上,形成均匀的覆盖物保护下的草种层,多余的 水渗入土中,纤维,胶体形成半透明的保湿表层. 覆盖无纺布:草种播完后立即覆盖无纺布.无纺布搭接处(不少 于15cm)及每片无纺布的头尾均用铁丝丁或竹签加以固定,并撒上少量 的细砂或细土压边.无纺布的主要作用是减少坡面水分蒸发,改 善种子发芽生长环境,防止鸟禽啄食种子,同时还可以减轻强降水 (大雨)对种子的冲刷. 大约过15天左右,当草苗长至35厘米时应趁阴天 或下午3时以后,及时掀去无纺布,经一夜露水提苗,使幼苗能尽快适应大 自然的气候环境. 无纺布不能过早掀开,早了因草苗幼嫩经不起阳光暴晒 和恶劣气候影响,过晚掀开会造成草苗生长畸形. 前期养护:出苗15天后,为了促进草坪生长,应施氮肥(5克/m ) 一次,再过10天施复合肥(15克/m2)一次.并根据气候情况适当浇水,就 可以达到绿化边坡的效果.
