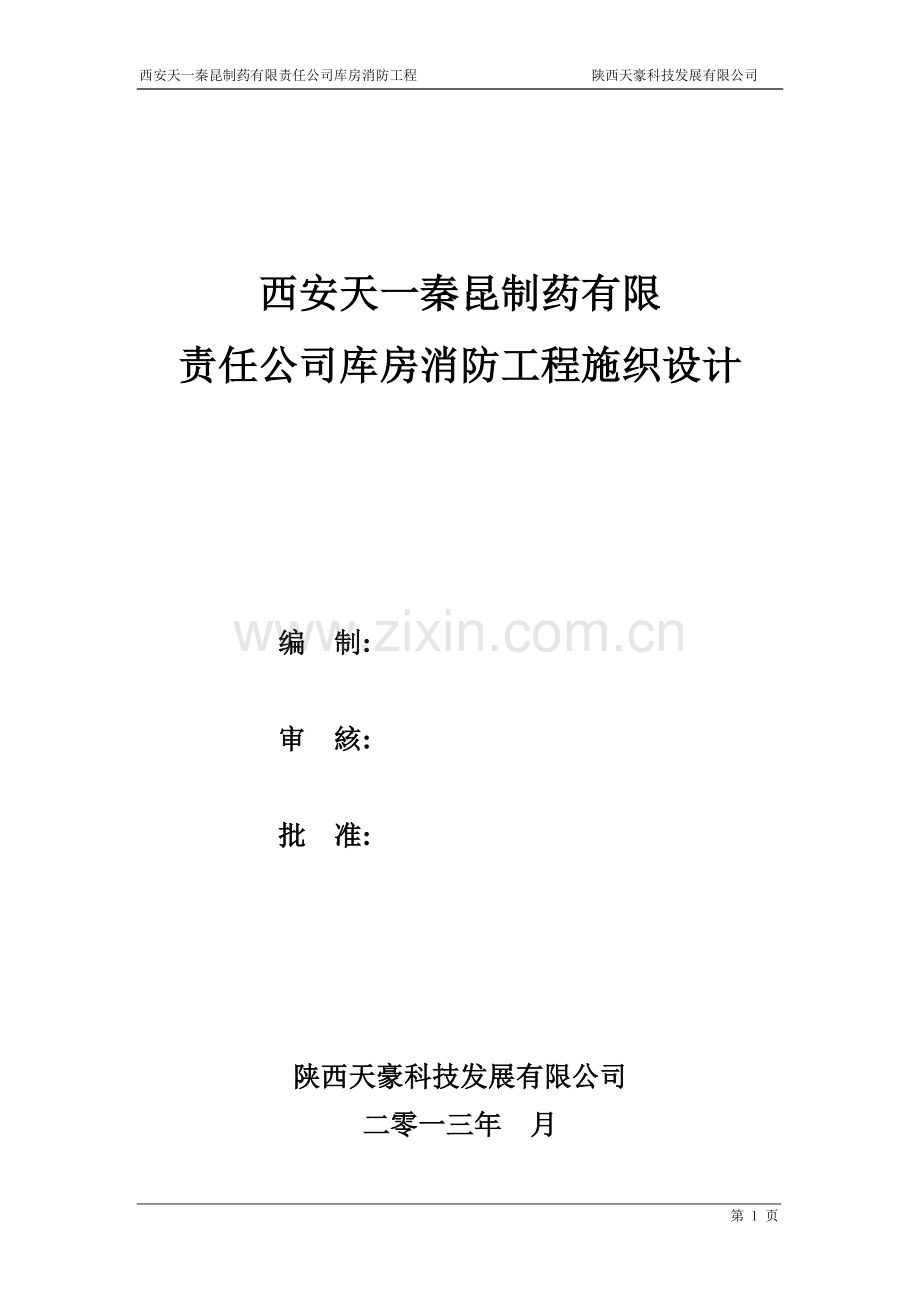

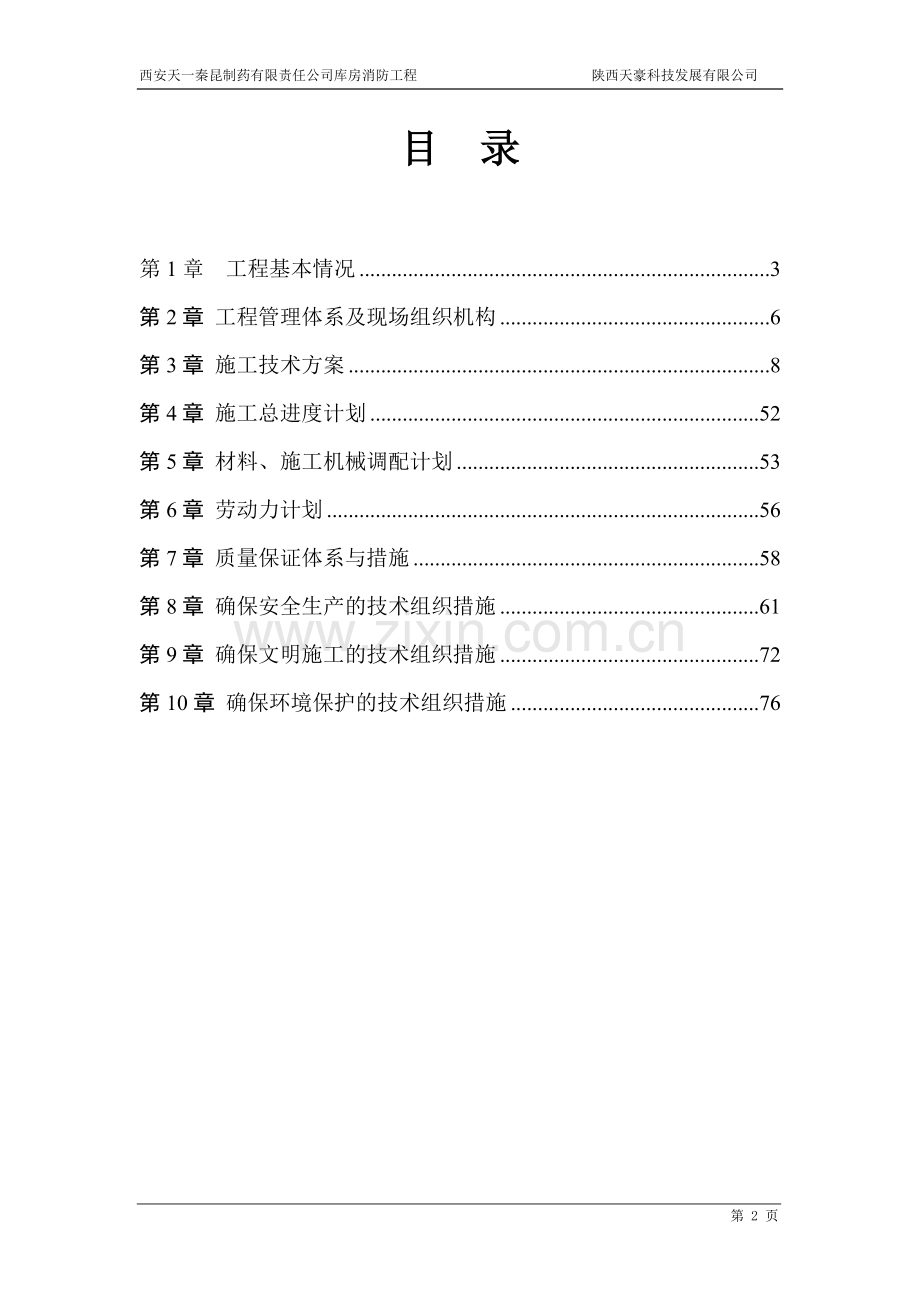

西安天一秦昆制药有限责任公司库房消防工程 陕西天豪科技发展有限公司西安天一秦昆制药有限责任公司库房消防工程施织设计 编 制: 审 絯: 批 准:陕西天豪科技发展有限公司二零一三年 月目 录第1章 工程基本情况3第2章 工程管理体系及现场组织机构6第3章 施工技术方案8第4章 施工总进度计划52第5章 材料、施工机械调配计划53第6章 劳动力计划56第7章 质量保证体系与措施58第8章 确保安全生产的技术组织措施61第9章 确保文明施工的技术组织措施72第10章 确保环境保护的技术组织措施76 第1章 工程基本情况1、工程信息序 号内 容说明与要求1项目名称西安天一秦昆制药有限责任公司库房消防工程 2建设地点西安市高新区锦业路72号3计划工期4质量标准合格5工程概况本工程为地上三层，总建筑面积约6449.936施工范围施工合同、图纸及变更中所包含的消火栓系统、喷淋系统、火灾报警及联动系统的全部内容2、工程范围本工程主要工作内容： 水喷淋系统； 消火栓系统； 火灾自动报警系统；3、编制依据一、 招标文件工程招标文件及答疑文件。二、 施工图纸及施工合同施工合同中的内容。三、 主要规范、标准、规程、图集、相关法规及文件序号法规名称编号1中华人民共和国工程建设标准强制性条文（房屋建筑部分）2中华人民共和国消防条例3中华人民共和国消防条例实施细则4高层民用建筑设计防火规范GB 50045-955建筑设计防火规范GB50016-20066民用建筑电气设计规范JCJ/T 16-987火灾自动报警系统设计规范GB50116-988火灾自动报警系统施工及验收规范 GBJ50166-20079消防联动控制系统GB16806-200610汽车库、修车库、停车场设计防火规范GB50067-9711自动喷水灭火系统施工及验收规范GB50261-200512消防控制室通用技术要求GA767-200813建筑物内部装修设计防火规范 GB50222-9514建筑工程施工质量验收统一标准 GB50300-200115建筑电气安装工程施工质量验收规范 GB50303-200216建筑给水排水及采暖工程施工质量验收规范GB50242-200217建筑工程施工现场供用电安全规范 GB5019418电气装置安装工程接地施工及验收规范 GB50169-200619现场设备工业管道焊接工程施工及验收规范GB50236-9821火灾报警控制器通用技术条件 GB4717-9322施工现场临时用电安全技术规范 JGJ46-8823建筑智能化系统工程设计标准DB51/T5019-200124智能建筑设计标准GB/T50314-200025自动喷水灭火系统设计规范GB50084-200126建筑给水排水设计规范GB50015-200327水喷雾灭火系统设计规范GB50219-9528民用建筑水灾灭火系统设计规程DGJ08-94-200129建筑给水、排水设计规范 GB50015-200330自动喷水灭火系统施工及验收规范GB50084-200131给水排水管道工程施工及验收规范 GB50268-9732城市区域环境噪音标准 GB3096-9333消防联动控制设备通用技术条件GB16806-199734消防通讯指挥系统设计规范GB50313-200035声系统设备互连用连接器的应用GB/T14197-9336声系统设备互连的有选配接值GB/T14947-9437声系统设备一般术语解释和计算方法GB12060-8938采暖通风与空气调节设计规范GB50019-200339通风与空调工程施工质量验收规范GB50243-200240压缩机、风机、泵安装工程施工及验收规范GB50275-9841陕西省建筑标准表 凡工程中涉及到的但本条中未列出地设计验收规范均以国家或陕西地区现行的规范及标准执行。第2章 工程管理体系及现场组织机构1、 项目部组织机构本工程，工程较复杂、施工作业面较多。因此，施工的总体部署就显得尤为重要。我公司将组织最优秀的项目班子负责该项工程组织与管理，同时在全公司范围内保证该工程项目的所有人力资源、机械、设备、物资、资金等要求，为本工程的顺利开展及工程各项目标实现提供可靠保证。我公司在管理层面上，组织强有力的项目管理领导班子。成立项目经理部，项目经理部由公司总部授权管理，按照标准规范管理模式建立项目质量、职业健康安全、环境保证体系。形成以全面质量、职业健康、安全、环境管理为中心环节，以专业技术管理和计算机管理相结合的科学化管理体制。项目经理部将严格按照建设方、监理方、总包方的总体施工要求安排施工计划，并按照公司颁布的管理手册、程序文件、作业指导书等文件组织规范性施工作业。各专业管理人员均持有市建委和建设部颁发的上岗证书，具有本专业丰富的施工管理经验，参与过同类型多项工程的施工。各主要分项工程操作的技术工人，均经过培训并考试合格持证上岗。针对本工程的特殊性及重要性，在项目部人员的挑选、考评及确定中，公司选择管理经验、技术水平及业务水平均非常突出的管理人员作为本工程的项目经理及项目副经理、项目负责人。2、管理人员设置序号姓名担任职位备注1胡朝阳项目经理2郭富刚质量员3张杨技术员4朱海连技术员5张红飞 技术员6安全员任团亮7资 料员刘春红第3章 施工技术方案本工程由消防水系统（消火栓系统、喷淋系统），消防电系统（包括火灾自动报警及联动控制系统），火灾事故照明系统、防排烟系统、防火门、防火卷帘组成。各工程具有不同的功能，但又有机地结合成一体，为日后的正常使用提供安全保障。各工程的施工有其特点、规律、方法和施工工艺。但均属于机电安装工程，有其共同的施工规律。我公司项目经理部在整体组织施工时，主要遵循平面分区、区内流水、立体交叉施工的原则。根据总控工期网络图进度安排，制定本工程单位工程施工进度计划及分部、分项工程施工进度计划。同时依据各系统的施工工艺及作业面的提供，合理安排各系统之间的交叉施工，根据总控工期及各专业施工情况，统一调整安排分部、分项工程的交叉施工。消防各系统根据提供作业面的情况，组织并行或交叉施工，同时在组织分部、分项工程施工时，遵循先地下、后地上；先室外、后室内的原则，做好各专业、各分部分项工程之间的平行或穿插施工，保证严格按照施工进度计划执行，做到有主有次、既照顾全面又突出重点，配合总承包商按时、保质完成上述单位工程的施工。1、施工顺序1、 根据工程的特点，系统施工大致可以分为以下几个阶段： 第一阶段：施工准备阶段； 第二阶段：管线（包括消防电线路敷设及消防水、气管道）施工阶段； 第三阶段：配合装修完成设备安装阶段； 第四阶段：系统调试和联动调试阶段； 第五阶段：系统竣工验收交付使用阶段。 2、 各主要施工阶段工作内容2.1 施工准备阶段主要完成以下内容：组织合同交底，明确合同条件，落实施工任务；深化施工图纸，会审深化后的施工图纸；施工组织设计报批，施工组织设计交底；搭建材料库房和加工场；施工机械设备进场；落实劳动力计划，进行必要的技术安全防火教育；待具备消防工程安装施工条件时，即刻进场施工。上述施工前期准备工作为单位工程开工创造必要条件。2.2 施工阶段主要完成以下内容：按照施工组织设计、施工方案、施工图纸和技术文件的规定，按已确定的施工程序组织施工；安装完毕后，各系统进行单机调试和试运行；整个系统进行联动调试和试运行。2.3 竣工验收交付使用阶段主要完成以下内容：项目部进行内部预先验收，严格检查工程质量，整理各项技术资料；组织协调进行消防验收；配合建设单位、设计单位、监理单位进行交工验收，办理验收手续及有关事宜。2、消防电系统安装1、 设备及主材的选型设备及主材的选型严格遵循下列原则：1.1 严格按照业主对于设备、材料的有关规定和设计图纸的要求，选定设备、主材及其它材料。1.2 设备材料订货前，严格按照程序向业主、监理提供技术资料及供货依据，包括设备的定型测试，出厂验收试验的检测报告。2、 施工技术准备本工程深化设计图纸在经设计部门审核合格后，及时组织技术负责人、技术人员、工长、质检员熟悉图纸，在一周内会同设计人员进行图纸会审和设计交底，对施工人员进行交底，并当面解决落实图纸或施工中可能出现的问题并及时整理。图纸会审后一周内以图纸会审纪要的形式确定，如当时无法确定的以变更洽商形式解决。在熟悉图纸的过程中，技术负责人根据工程需要及时准备相关的图集、规范、标准、法规以及其他有关技术文件。3、 现场施工条件3.1 按总包方提供现场临电电源在施工现场周围设置电源箱，来满足现场施工用电的要求。3.2 总包方提供现场临水的水源在建筑物的周围，可以满足施工用水要求。3.3 通过总包方申请架设临时电话线路供现场管理人员使用。4、 施工工艺4.1 材料、设备进场检验工程使用材料根据国家标准以及投标书中列出的生产厂家对采购的产品质量进行验证，并对以下方面进行检查：主要材料采购时应同时签订定货合同，明确质量目标和生产日期，保证工程的顺利进行。4.1.1 施工负责人、工长、技术人员依据施工图纸认真制订详尽的材料、设备计划，拟订材料、设备进场时间，由项目经理审核后交公司材料主管审批。4.1.2 材料采购员严格按照公司相关采购文件进行采购，杜绝假冒、伪劣产品进入施工现场。4.1.3 材料进场检验：察看外观质量，检查产品规格、型号、计量和点验产品数量，测量产品几何尺寸，认真填写采购产品记录，如验证时发现与合同不符或不合格产品时，上报上级部门进行评审或立即清除退货。 4.1.4 检验产品的合格证，检测报告及相关的材质检验报告单，如发现上述资料内容与产品不相符或资料过期时不应接收此批产品。4.1.5 线缆进场后由技术人员与质检员按照招标图纸技术要求共同检验导线的规格、型号、数量、利用游标卡尺测量导线线芯直径及绝缘层厚度，用绝缘遥表测量导线绝缘电阻测试等，按照工程资料管理要求认真填写物资进场报验资料及各种导线样品报监理单位工程师检验，或要求监理工程师到现场共同检验，监理工程师检验合格签字后方可使用。4.1.6 现场材料员根据规定进行对所有材料进行标识、保管和维护，凡进入现场的物资均应进行标识，标识牌上注明物资名称、规格、材料、产地等。4.2 安装技术要求4.2.1 认真熟悉图纸，根据施工方案、技术交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。4.2.2 核对有关专业图纸，与总包方共同排布各种管道位置、标高是否存在交叉或排列不当，及时与设计人员研究解决，办理恰当手续。4.2.3 检查预留、预埋管路位置、标高、坐标是否准确。 4.2.4 检查进场材料设备等是否符合设计要求和质量标准。4.2.5 要安排合理的施工顺序，避免工种交叉作业干扰，影响施工。4.2.6 在进入安装阶段时，项目部应制定详尽的施工安排，对施工人员进行相关技术培训，使其符合消防供应及安装工程的要求。4.3 施工技术要求4.3.1 管路清扫在敷设导线前，应对管路进行吹扫，清理钢管内存留的杂物（积水、铁锈、尘土、砂石粒等），并且应准确的校对预埋管路的走向、接线盒位置等。可在钢丝上绑上破布,来回拉几次清除。对弯曲较多或管路较长的钢管，还应向管内吹入滑石粉，以便穿线。目测管路另一端口无杂物、积水吹出，空气在管路中畅通，校对管路无堵塞情况为合格。4.3.2 导线敷设在系统布线前，应充分了解消防产品的布线要求，做到正确布线。火灾报警设备所需导线的根数、规格，报警系统的传输导线截面，应满足自动报警装置技术条件所要求的最小截面，同时必须满足机械强度要求。使用电缆时其截面应按报警装置产品技术条件确定，同时符合设计要求。穿线前，应检查每个管口的护口是否齐全，如有遗漏和破损，应及时补充和更换。导线穿入钢管时，管口处应装设护套保护导线；在不进入接线盒（箱）的垂直管口，穿入导线后应将管口密封。火灾自动报警系统的布线，应符合现行国家标准电气装置工程施工及验收规范的规定。在自动报警系统布线时，应根据现行国家标准火灾自动报警系统设计规范的规定，对导线的种类、电压等级进行检查。不同系统、不同电压、不同电流类别的线路不应穿于同一根管内或线槽的同一槽孔内。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。火灾探测器的传输线路选择双色的绝缘导线，同一工程中相关线路的绝缘导线颜色一致，接线端子应标注清楚。管内导线或电缆的总截面面积不应超过管内截面积的40%，设于封闭线槽内的绝缘导线或电缆的总截面积不应大于线槽净截面积的 50%。导线与接线端子板连接必须可靠压接或焊接。导线与探测器连接时，导线端头应搪锡。导线与探测器连接用螺钉连接时，导线端头应搪锡。导线与报警器端子箱连接时，导线端头应作接线端子即线铒。4.3.3 电缆敷设和电缆线槽内放线的施工工艺要求施工前应对电缆进行详细检查，规格、型号、截面、电压等级均应符合设计要求，外观无扭曲、坏损现象。电缆敷设前进行绝缘遥测，1KV以下的电缆，用1KV摇表遥测线间及对地的绝缘电阻，应不低于10M。电缆沿金属线槽敷设时，应单层敷设，排列整齐，不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。穿越建筑物变形缝处导线及电缆应留一圆环，圆环大小须使沉降缝移动时线缆不会受任何应力。在线槽内敷设内的绝缘导线及电缆，其测量绝缘电压不应低于500V。4.3.4 管线检测按照配管要求检查配管是否有防火设计要求，包括：管径、接线盒预留长度、位置是否正确，接地及连接，检查不合格处，应及时与总包单位取得联系，配合总包单位予以解决，以防设备安装后或运行时出现不良现象。配线要求检查线径、数量、线色、线号、摇测绝缘、预留长度、线间连接是否符合要求。导线绝缘电阻测试：导线测试必须使用500M表进行测试，应使用由计量部门检测合格的兆欧表导线按回路区域敷设完成后，应对敷设的导线进行绝缘电阻测试，导线测试按回路区域、探测设备安装路径逐一进行测试，可将断断续续的探测线路先连接后再测试，要求导线线间、对地的电阻值应在20M以上，导线接地电阻测试要求使用准确的接地体。导线测试应邀请监理工程师到现场进行检验，监理工程师检验合格认可后方可进行下步工序。4.3.5 设备安装4.3.5.1 设备安装前的准备工作在进行安装设备前要及时与装修单位取得联系，根据装修图纸按照消防规范对消防部位定位，重新制定进度计划，使之符合装修工程的要求。火灾自动报警系统的设备安装,应按深化设计图纸进行。施工人员不得擅自随意更改，如遇到位置与其他设备重叠的部位，应及时同时项目部管理人员，由管理人员与相关单位协商。安装前,应检查设备的国家消防机构检测报告、当地消防部门颁发的准许使用证书以及设备合格证书。安装前,应具备设备布置平面图、接线图、系统图以及其它必要的技术文件。4.3.5.2 探测器的安装要求本工程探测器的安装分为两种，其一为探测器直接安装在混凝土楼板上，具体位置为机房等无吊顶或暂时不进行装修的楼层；另一为探测器在吊顶下安装，具体位置为办公室、体息室等有吊顶场所。安装的设备及器材运至施工现场后，应严格进行开箱检查，并按清单造册登记，设备及器材的规格型号应符合设计要求，设备安装前应进行模拟试验，不合格者不得使用。探测器安装时，要按施工图选定的位置，现场定位划线，在吊顶安装时，要注意纵横成排对称，在施工现场时遇到与其它专业设备等障碍时，要作出适当的移位，如移位超出探测器保护范围，应与设计单位联系，进行修改变更。火灾探测器的安装位置，应符合下列规定：探测器至墙壁、梁边的水平距离，不应小于0.5m；探测器周围0.5m内，不应有遮挡物；探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距，不应超过10m。感烟探测器的安装间距，不应超过15m。探测器距端墙的距离，不应大于探测器安装间距的一半。探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45度 。探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。当采用焊接时，不得使用带腐蚀性的助焊剂。探测器的“”线应为红色，“”线应为蓝色，其余线应根据不同用途采用其它颜色区分。但同一工程中相同用途的导线颜色应一致。探测器底座的外接导线，应留有不小于15cm的余量，入端处应有明显标志，在安装时，应先将预留在盒内的导线用剥线钳剥去绝缘外皮，露出芯线，顺时针连接在探测器底座的接线端上，然后将底座用配套的机螺栓固定在预埋盒上。探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。探测器的确认灯，应面向便于人员观察的主要入口方向。 探测器在即将调试时方可安装并上好防尘罩，待整个系统全部安装完毕后，取下防尘罩并进行必要的调整工作。探测器在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。在安装完成后，系统验收之前这段时间必须将探测器包装盒中所附带的橙色保护罩盖上，以保护探头免受灰尘影响而缩短其寿命。在安装探头时，应在每个设备进线方向做好标记，并将该设备所附带的条形码贴纸贴到由系统供货商提供的点数表相对应编号的位置上，一对一认真做好记录，以确保将来调试工作的顺利进行。4.3.5.3 手动报警按钮的安装要求手动火灾报警按钮，应安装在墙上距地（楼）面高度1.4m处；手动火灾报警按钮，应安装牢固，并不得倾斜；手动火灾报警按钮的外接导线，应留有不小于10cm的余量，且在其端部应有明显标志。4.3.5.4 模块的安装要求模块就近安装在联动设备的附近，模块安装时先校验、测试（相关方法与设备供货商共同确定），安装时对应系统做好各种模块地址编号，模块应固定牢靠，接线牢靠。4.3.5.5 火灾报警控制器（联动型）的安装火灾报警控制器安装的主要依据是该工程的火灾自动报警系统的设计图纸和所选择的报警控制器的产品使用说明书。安装前应对照施工图和说明书，拟定本工程报警控制器的安装措施；消防控制中心设置在建筑首层，集中控制及显示全部消防设施和报警系统的运行状态；本工程火灾报警控制器、联动控制器采用立柜式安装，设备后面板距墙应留有不少于1m的检修距离；当报警器的一侧靠墙安装时，另一侧距墙不应小于1m；在值班人员经常工作的一面，设备面盘至墙的距离不应小于3m。当设备面盘的排列长度大于4m时，其两端应设置宽度不小于1m的通道。火灾报警控制器立柜安装，采用槽钢作基础，应先将槽钢调直除锈，并刷防锈漆，根据规范要求安装在基础地面上。安装时用水平尺、找好平直度后再用螺栓固定，并将接地线安装牢固并进行明显标识。立柜在安装前应检查控制柜规格、型号是否按设计图的要求排列。根据柜内的固定孔距，在基础槽钢上钻孔，安装时从一端开始、逐台就位，用螺栓固定。火灾报警控制器在安装前,应在供货厂商的配合下逐项进行功能检查,不合格的设备不得安装。火灾报警控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。主电源应有明显标志。消防控制设备外接导线的端部、消防控制设备盘（柜）内不同电压等级、不同电流类别的端子应分开，并有明显标志；消防控制柜接地，应该牢靠并有明显标志，接地要求应满足规范要求。引入控制器的电缆或导线，应符合下列要求：配线应整齐，避免交叉，并应固定牢靠；电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不易退色；端子板的每个接线端，接线不得超过2根；电缆芯和导线，应留有不小于20cm的余量；导线应绑扎成束；导线引入线穿线后，在进线管处应封堵。4.3.5.6 消防电话系统设备的安裝在消防控制中心设置消防电话主机，配有LCD显示器，可直接显示电话分机、紧急电话插孔的地址以及电话系统的故障信息。电话系统的管内穿线，应符合规范要求；电话插孔（手动报警按钮处）以及重要部位电话分机（变配所、电梯机房、冷冻机房、管理值班室等处等重要部位）的安装，安装方法应符合国标以及设计图纸的要求，消防电话话机采用红色,距地1.4米。4.3.5.7 消防广播系统设备的安装消防广播主机设备的安装要求及工艺同火灾报警控制器。扬声器的安装位置由设计平面图确定。在敷设传输线路时应同时安装扬声器接线盒，嵌入式扬声器在土建施工吊顶时应配合土建作好吊顶的嵌入孔，再将扬声器嵌入吊顶，接线安装，嵌入式扬声器的装饰罩应紧贴吊顶装饰面；扬声器安装应与土建装修配合进行，扬声器安装应牢固美观，装饰罩应端正严密；3、消防水系统安装1、 设备及主材的选型严格遵循下列原则：1.1 严格按照建设单位对于设备、材料的有关规定和设计图纸的要求，选定设备、主材及其它材料。1.2 凡业主参与订货的货物规格、技术指标、价格与支付条件以及供货时间，运输方式、售后服务等应主动征求业主的意见，以按期确定具体的供应商，并严格遵守我公司顾客提供产品的控制程序。1.3 设备材料订货前，严格按照程序向业主提供技术资料及供货依据，包括设备的定型测试，出厂验收试验的检测报告。2、 施工技术准备2.1 认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。2.2 核对有关专业图纸，查看各种管道位置、标高是否由交叉或排列不当，及时与设计人员研究解决，办理恰当手续。2.3 检查预埋件和预留洞是否准确。 2.4 检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。2.5 要安排合理的施工顺序，避免工种交叉作业干扰，影响施工。3、 现场施工条件3.1 施工现场基本清理干净。3.2 管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。3.3 设备基础经检验符合设计要求，达到安装条件。3.4 安装管道所需要的操作架应由专业人员搭设完毕。3.5 进场后，根据深化设计图纸核对预留套管位置，与总包方配合完成套管的焊接和封堵，所有套管应采用镀锌钢管，焊接部位应做好防腐处理。3.6 检查管道支架、孔洞的位置、尺寸是否正确。3.7 喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。封吊顶时按喷洒头预留口位置在顶板上开孔。4、 施工工艺4.1 材料、设备进场检验工程使用材料根据国家标准对采购的产品质量进行验证，并对以下方面进行检查：4.1.1 察看外观质量，检查产品型号、计量和点验产品数量，测量或度量产品几何尺寸，认真填写采购产品验证记录，如验证时发现不合格，上报主管部门进行评审，顾客提供产品由项目经理派人负责按规定的方法保管，当发现有损坏、丢失、变质或其他不适用情况时，项目经理应填写顾客产品信息表一式三份，交顾客（监理）确认，同时上报公司。4.1.2 材料（辅料）计划由工长、技术员和质检员共同审图后，按工程进度分期分批做出材料计划，要求数量准确，以防材料积压。4.1.3 管材、管件现场检查：管材表面应无裂纹、缩孔、夹渣、折叠和重皮；镀锌钢管内外表面的镀锌层不得有脱落、锈蚀等现象；非金属密封垫应质地柔韧、无老化变质或分层现象，表面应无折损、皱纹等缺陷；法兰密封面应完整光洁，不得有毛刺及颈项沟槽，螺纹法兰的螺纹应完整、无损伤。4.1.4 喷头的现场检验：喷头的型号、规格应符合设计要求；喷头的商标、型号、公称动作温度、制造厂商及生产日期等标志应齐全；喷头外观应无加工缺陷和机械损伤；喷头罗纹密封面应无伤痕、毛刺、缺丝或断丝现象。闭式喷头宜进行密封性能试验，以无渗漏无损伤为合格，试验数量应从每批中抽查1%，但不少于5只，试验压力应为3.0Mpa，试验时间不得少于3min。当有两只或以上不合格时，不得使用该批喷头；当只有一只不合格时，应再抽查2%，但不得少于10只，重新进行密封性能试验，当仍有不合格时，亦不得使用该批喷头。4.1.5 阀门及其附件的现场检验：阀门的型号规格应符合设计要求；阀门及其附件应配备齐全，不得有加工缺陷和机械损伤；报警阀除应有商标、型号规格等标志外，尚应有水流方向的永久性标志；报警阀和控制阀的阀瓣及操作机构动作灵活，无卡涩现象，阀体内应清洁、无异物堵塞；水力警铃的铃锤应转动灵活，无阻滞现象；报警阀应逐个进行水压试验，试验压力应为额定工作压力的2倍，试验时间应为5min，阀瓣处应无渗漏为合格。4.1.6 压力开关、水流指示器及水位、气压、阀门限位等自动监测装置应有清晰的铭牌、安全操作指示标志和产品说明书，水流指示器尚应有水流方向的永久性标志，安装前应逐个进行主要功能检查，不合格者严禁使用。喷头、报警阀、压力开关、水流指示器等主要系统组件应经国家消防产品质量监督检验中心检测合格。4.1.7 现场材料员根据规定对所有材料进行标识、保管和维护，凡进入现场的物资均应进行标识，露天存放的采用铁板标识牌，室内存放的物资用塑料的标识牌，标识牌上注明物资名称、规格、材料、证明等，向监理进行材料报验合格后方可使用。4.2 施工技术要求4.2.1 支吊架制作安装4.2.1.1 支吊架制作工长、技术员按图纸设计的要求，绘制出支（托）、吊架及防晃架的图形、尺寸，图形中应标注所用材料的规格型号；并提出相应的材料计划、加工工艺要求及施工方法。施工人员按照图纸制作各种支架，材质、加工尺寸及焊接质量等应符合设计要求和国家现行有关标准规定。（支架的固定孔宜用台钻打孔，不应用电气焊烧孔）做好防腐处理，根据规定各刷两遍油漆，内层防锈漆，外层为油漆；（如材料有浮锈的情况，应先用钢丝刷子除锈后再刷防锈漆）各班组做好施工记录，自互检记录。工地质检员对所有的支架进行检验，不合格者不准使用，并填写质量检验评定。4.2.1.2 支吊架安装管道支架的距离：管道公称直径（单位：mm）253240507080100125150200距离（单位：m）3.54.04.55.06.08.08.57.08.09.5喷洒管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支吊架预喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm。配水支管上每一直管段，相邻两喷头之间的管段设置的吊架均不宜少于1 个；当喷头之间的距离小于1.8m时，应分段设置吊架，但吊架的间距不宜大于3.6m。当管子的公称直径大于或等于50mm时，每段配水干管或配水管设置防晃架不应少于1只；当管道改变方向时应增设防晃架。竖直安装的配水干管应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为1.5m1.8m。管道支吊架及防晃架安装应牢固可靠，采用膨胀螺栓固定在楼板、梁、柱等结构上，不应在承重梁底部安装膨胀螺栓固定支架。4.3 管网安装本工程消火栓系统管道采用焊接钢管，焊接接口，阀门及需拆卸部位采用法兰连接，；自动喷水灭火系统管道采用热镀锌钢管，公称直径大于70mm时采用机械沟槽连接，小于70mm时采用丝扣连接；建筑外墙以外的埋地消防管采用内衬水泥砂浆球墨给水铸铁管（转换接头在室内）4.3.1 干管（立管）安装沟槽管件连接的钢管安装必须遵循先装大口径、总管、立管、后装小口径、分支管的原则，安装过程中不应跳装、分级装，应按顺序安装，以免出现段与段之间连接困难和影响管路整体性能及感观效果，接头部位应设有支撑点。备好符合要求的沟槽管段、配件和附件，安装前检查钢管端面是否有毛刺，应用锉刀将端面打磨光滑以免刺伤橡胶圈。检查橡胶密封圈有无损伤，橡胶圈必须与沟槽件是配套产品，将其套上一根管的端部，两端部应留有2mm的间隙，再将橡胶圈套上另一根钢管的端部，使橡胶圈位于接口中间部位，并在其周围涂抹润滑剂。检查管路中心线应保持一致，在接口位置橡胶密封圈外侧安装刚性卡箍接头，将卡箍凸边卡进沟槽内，卡箍两边螺栓紧固时应均匀上紧，以免橡胶圈起皱受损。管道的机械三通、机械四通安装，应在连接支管部位使用开孔机在主管道上开孔，开孔尺寸应按照厂家产品的技术参数进行。穿墙处不得有接口，包括丝接、焊接、法兰连接等其他接口；管道穿墙体或楼板时应有套管保护，套管长度不得小于墙体厚度，其顶部应高出装饰地面20mm，底部应与楼板地面相平；安装在墙壁内的套管其两端与饰面相平。穿过楼板的套管与管道之间的缝隙应采用阻燃材料填塞密实且端面应光滑；管道的接口不得设在套管内。穿过伸缩缝、变形缝时，应按设计要求加装金属伸缩软管接头，在管道或保温层外皮上、下部留有不小于150mm的净空。 管道的安装位置应符合设计要求。当设计无要求时，管道的中心线与梁、柱、楼板等的最小距离应符合：管道公称直径（单位：mm）253240507080100125150200距离（单位：mm）404050607080100125150200管网在安装中断时，应将管道的敞口封闭，以防进入杂物。立管安装在竖井内时，在管井内预埋铁件上安装卡件固定，立管底部的支吊架应牢固，防止立管下坠。明装管道成排安装时，直线部分应互相平行。曲线部分，当管道水平或垂直并行时，应与直线部分保持等距；管道水平上下并行时，弯管部分的曲率半径应一致。4.3.2 配水支管安装配水支管DN70以下为丝扣螺纹连接应符合下列要求：管子应采用机械切割，切割后，应用半圆锉将管口锉光滑，切割面不得有飞边、毛刺；管口不应呈现圆形，不宜出现马蹄圆。管螺纹加工精度符合国际管螺纹规定、普通螺纹基本尺寸要求、普通螺纹公差与配合管路旋入端螺纹尺寸系列，螺纹清洁、规整无断丝。当管道变径时，宜采用异径接头；在管道弯头处不得采用补芯；当需要采用补芯时，三通上可用1个，四通上不应超过2个；公称直径大于50mm的管道不宜采用活接头。螺纹连接的密封填充料应均匀附着在管道的螺纹部分；拧紧螺纹时，不得将填充料挤入管道内；连接后，应将连接处外部清理干净，做好防腐处理，根据规定各刷两遍油漆，内层刷防锈漆，外层为油漆。管道安装要与通风管道、空调管道、给排水管道和暖卫管道的位置协调好，避免管道多次拆改。管道横向安装宜设0.002-0.005的坡度，且应坡向排水管；当局部区域难以利用排水管将水排净时，根据设计要求增加泄水阀门。管道安装完后，将配水干管、配水管上的污物清除干净，按设计要求明、暗敷设时刷防锈漆和红色调和漆各两遍，保证油漆表面光滑平整，附着良好，无脱皮、起泡和漏刷，油漆膜厚度均匀，色泽一致，无流淌及污染现象；刷漆前还应对周围的装修装饰做有效的成品保护。管网安装过程中，分层分段的各班组应做好自互检、交接检记录，由班组长认真填写后，交给现场质检员；经质检员现场实地检查合格后，填写预检记录、隐蔽工程检验记录经监理检验合格后方可进行下步工序。4.4 设备安装4.4.1 水流指示器、信号阀、压力开关及水力警铃等的安装水力警铃应安装在公共走道或值班室附近的外墙上，且应安装检修、测试用的阀门。水力警铃和报警阀的连接应采用镀锌钢管，当镀锌钢管的公称直径为15mm时，其长度不应大于6m；当镀锌钢管的公称直径为20mm时，其长度不应大于20m；安装后的水力警铃启动压力不应大于0.05MPa。水流指示器的安装应符合下列要求：水流指示器应在管道试压和冲洗合格后安装，水流指示器的规格型号应符合设计要求；水流指示器安装在每层的水平分支干管上，其动作方向应和水流方向一致；安装后的水流指示器浆片、腊片应动作灵活，不应与管壁发生碰擦。水流指示器前后应保持有5 倍安装管径的直管段，安装时应保证水流方向与指示器的箭头方向一致。水流指示器及报警阀组安装采用沟槽法兰连接。信号阀应安装在水流指示器前的管道上，与水流指示器之间的距离不应小于300mm。排气阀的安装应在系统管网试压和冲洗合格后进行；排气阀应安装在配水干管顶部、配水管的末端，且应确保无渗漏。压力开关应坚直安装在通往水力警铃的管道上，且不应在安装中拆装改动。末端试水装置宜安装在系统管网末端或分区管网末端。4.4.2 洒水喷头安装喷头安装应在系统试压冲洗合格后进行，有吊顶装饰的随装修同步进行。安装喷头应使用厂家提供的专用扳手，以避免喷头安装时遭受损伤。安装在易受机械损伤处的喷头，应加设喷头防护罩。喷头安装应在系统试压、冲洗合格后进行。喷头安装时宜采用专用的弯头、三通。喷头安装时，不得对喷头进行拆装、改动，并严禁给喷头附加任何装饰性涂层。喷头安装应使用专用扳手，严禁利用喷头的框架施拧；喷头的框架、溅水盘产生变形或释放原件损伤时，应采用规格、型号相同的喷头更换。当通风管道宽度大于1.2m时，喷头应安装在其腹面以下部位。当喷头安装在不到顶的隔断附近时，喷头与隔断的水平距离和最水垂直距离应符合规定。喷头安装时，溅水盘与吊顶、门、窗、洞口或强面的距离应符合规范要求。当喷头溅水盘高于附近梁底或高于宽度小于1.2m的通风管道腹面时，喷头溅水盘高于梁底、通风管道腹面的最大垂直距离应符合下表规定。喷头与梁、通风管道的水平距离（mm）喷头溅水盘高于梁底、通风管道腹面的最大垂直距离（mm）30060025600750757509007590010501001050120015012001350180135015002301500168028016801830360通风管道宽度大于1.2米时，喷头应安装在腹面以下部位，或在其腹部下面增加一只下垂型喷头。当喷
