郑州±800kV换流站工程电气B包 临时电源施工方案

本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！

精
品
文
档

1
【精品word文档、可以自由编辑！】

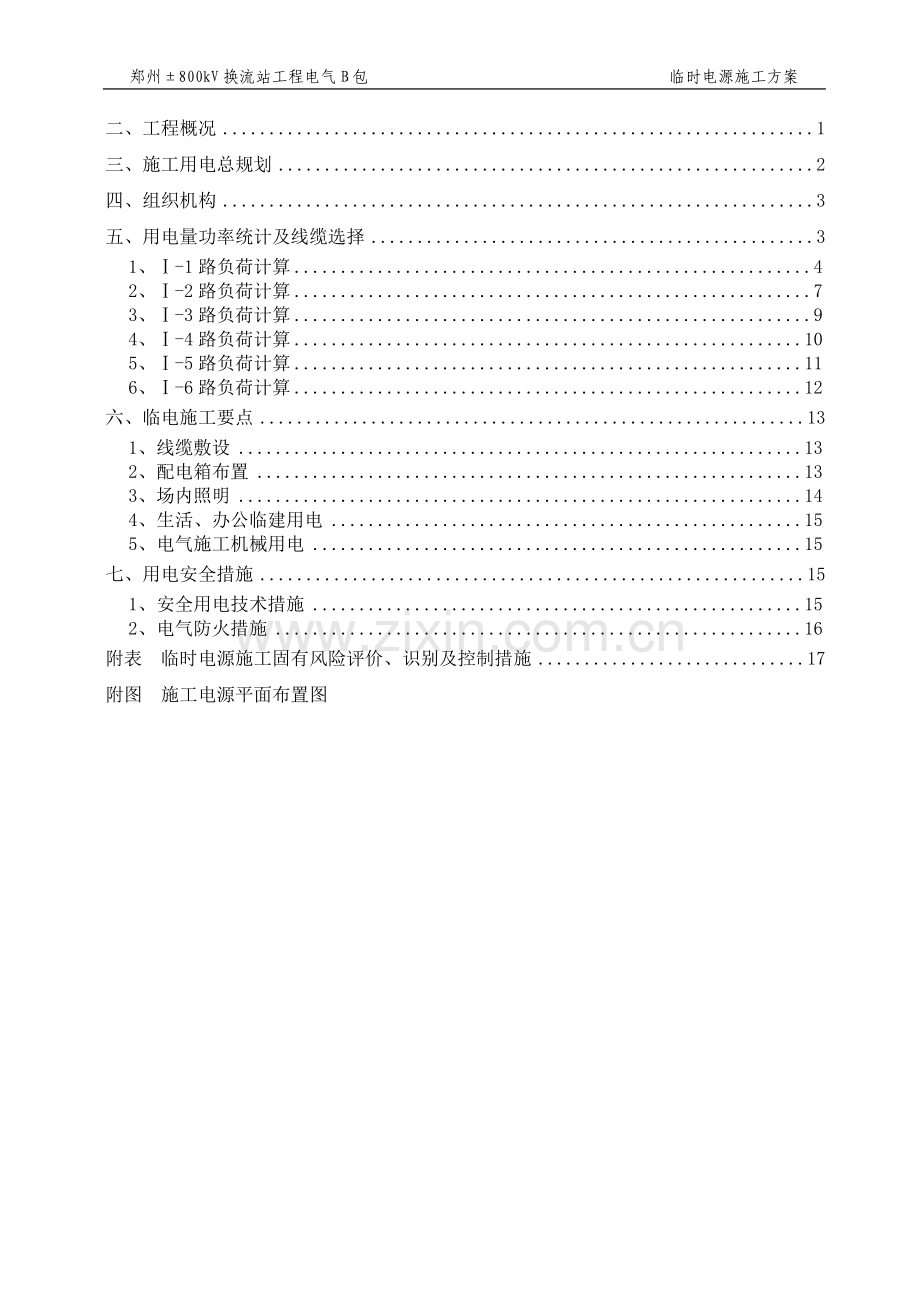

目 录
一、编制依据 1
二、工程概况 1
三、施工用电总规划 2
四、组织机构 3
五、用电量功率统计及线缆选择 3
1、Ⅰ-1路负荷计算 4
2、Ⅰ-2路负荷计算 7
3、Ⅰ-3路负荷计算 9
4、Ⅰ-4路负荷计算 10
5、Ⅰ-5路负荷计算 11
6、Ⅰ-6路负荷计算 12
六、临电施工要点 13
1、线缆敷设 13
2、配电箱布置 13
3、场内照明 14
4、生活、办公临建用电 15
5、电气施工机械用电 15
七、用电安全措施 15
1、安全用电技术措施 15
2、电气防火措施 16
附表 临时电源施工固有风险评价、识别及控制措施 17
附图 施工电源平面布置图
一、编制依据
² 《建设工程施工现场供用电安全规范》GB50194-93
² 《施工现场临时用电安全技术规范》JGJ46-2005
² 《低压配电设计规范》GB50052-95
² 《供配电系统设计规程》GB50052-95
² 《通用用电设备配电设计规程》GB50055-93
² 《建筑施工安全检查标准》JG159-99
² 《建筑施工安全检查标准实施指南》
² 《建筑施工组织设计与施工规范手册》
² 《电力建设安全工作规程》Q/GWD665-2011版
² 《郑州±800kV换流站工程项目管理实施规划》
² 浙江二建建设集团有限公司（土建A包）《施工电源布置方案》
² 郑州±800kV换流站工程相关设计图纸
注：以上文件今后如有新版本，将进行滚动更新。
二、工程概况
哈密-郑州特高压直流输电工程电压等级为：±800kV，直流额定电流为：5000A，送电距离长2207km，双极输送容量达8000MW。是国家 “疆电外送”战略的首个双八百特高压直流输电工程，在系统中具有举足轻重的作用。
郑州±800kV换流站位于黄淮海平原的黄河南岸，行政区划属郑州市中牟县大孟镇土寨村。站址西距郑州市区约30km，东距开封市约 24km。
1、工程规模
1)500kV交流场：500kV采用户内GIS开关设备。本期出线6回，至郑北变2回、官渡变2回，汴西变2回，远景出线8回。换流变进线4回，滤波器大组进线4回，本期共组成6个完整串和2个不完整串，远期共组成8个完整串。
2)500kV交流滤波场：采用敞开式交流设备。交流滤波器和高压并联电容器无功总容量按4940Mvar设计，分为4大组，19小组，每组260Mvar。其中8小组为HP12/24，2小组HP3，9小组SC。
3)换流变：全站24台工作换流变压器，4台备用换流变，共计28台。每台换流变容量为376.6MVA。
4）阀厅：每极阀厅两个12脉动阀组串联。每极安装2组直流双调谐无源滤波器，6台50mH的干式平波电抗器。

5) 站用电系统：站用电系统采用两回站内引接、一回外引的接线方式，形成三路独立电源供电。站内电源来自500kV GIS配电装置的两段母线，通过500/35kV站内变压器和35/10kV变压器降压到10kV，并分别接入2个10kV工作段；外接电源为35kV电压等级，通过站内35/10kV变压器降到10kV，接入10kV备用段。
全站设8台容量为2000kVA的10/0.4kV工作变压器及2台2500kVA的10/0.4kV站公用变压器，分别接于10kV工作I段和工作II段；
全站每极每个阀组各设两段380V母线，向该极(或阀组)的专有负荷供电，另设置两段380kV母线向公用负荷供电。
2、施工电源现状
本工程施工电源由大孟110kV变电站引接，电源进线及箱式变已由业主委托当地电业局施工完毕，站内施工电源主网络及一级配电箱已由土建A包施工单位（浙江二建建设集团有限有限公司）施工完毕，各施工单位从一级配电箱引接各自的二级、三级回路，并完成各级电源箱的布置。
三、施工用电总规划（详见附图：施工电源平面布置图）
施工用电采用TN-S系统，实行三级配电两级保护。施工电源均采用地埋电缆方式，沿线设地埋电缆标志。为了便于计量，我方二级回路不直接接入土建A包的一级配电箱，而是通过我方一级配电箱中转，我方一级配电箱以Ⅰ-x表示。
施工电源的布置分两个阶段：
1、站用电投运前
以土建A包单位已布置的1-2#、1-3#、1-5#电源箱为一级配电箱，由一级配电箱引出Ⅰ-1、Ⅰ-2、Ⅰ-3三个对应的一级回路，再由以上三个一级配电箱引出10回二级线路，分别为：
Ⅱ-1路至500kV 交流场西南侧；Ⅱ-2路至500kV交流场东南侧；Ⅱ-3路至500kV GIS室；Ⅱ-4路至500kV交流场西北侧；Ⅱ-5路至500kV交流场东北侧；Ⅱ-6路至极2换流变广场北侧；Ⅱ-7路至极1换流变广场北侧；Ⅱ-8路至换流变滤油区；Ⅱ-9路至500kV站用变滤油及安装区；Ⅱ-10路至35kV配电装置区。
2、站用电投运后
以附近检修箱为一级配电箱，新增Ⅰ-4、Ⅰ-5、Ⅰ-6三个一级回路，再由以上三个一级配电箱引出3回二级线路，分别为：
Ⅱ-11路至极1高端换流变施工区；Ⅱ-12路至极1低端换流变施工区；Ⅱ-13路至500kV GIS至交流滤波场分支母线施工区。
并将原Ⅰ-2一级线路转接至换流变检修箱（增加电源可靠性）。
各施工机械及分区用电通过三级配电箱从二级配电箱中引接。三相负荷应维持平衡。
电源接线采用TN-S接零保护供电形式，电气设备的金属外壳必须与保护零线连接。施工变压器采用箱式变压器，出线均采用“三相五线”地埋电缆。其中箱式变压器专用保护零线（铜排）就近引入主接地网，并保证接地电阻值不得大于4Ω；各级配电箱内PE线应重复接地，并保证接地电阻值不得大于10Ω。

图1 本工程临时用电的TN－S接零保护系统示意
1－工作接地；2－PE线重复接地；3－电气设备金属外壳（正常不带电的外露可导电部分）； L1、L2、L3－相线；N－工作零线；PE－保护零线；DK－总电源隔离开关； RCD－总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）；T－变压器
四、组织机构
表1 临时电源施工组织机构
序号
姓 名
负责项目
主要工作职责
1
曹 强
项目经理
组织协调
2
林晓春
项目常务副经理
现场负责临电规划及布置
3
文 飞
项目副经理
负责站外电源接入的协调工作
4
袁建辉
项目总工
负责措施编制、材料申请、负荷计算
5
邵 峰
安全专责
负责整个施工过程以及维护安全监督
6
郭 辉
施工负责
负责配电箱安装、电缆布置
7
陆小书
电 工
负责线缆敷设、配电箱管理、用电设备接入
8
施工组
4人
配合施工
五、用电量功率统计及线缆选择
根《电气工程电气设计手册》的规定，敷设在空气中和土壤中的电缆允许载流量的计算公式为：
式一 KIxu≥Ig
式中 Ig------计算工作电流（A）；
Ixu------电缆在标准敷设条件下得额定载流量；
K-------不同条件下得综合校正系数。
根据《电气工程电气设计手册》的规定，馈电干线的计算工作电流计算式如下：
式二 Ig=η*∑P/（√3Ue COSφ）
式中 η------机械利用系数（同一回路下各机械同时使用的几率，根据现场实际情况确定）；
P------负荷；
COSφ------功率因素，一般可取0.5；
Ue------额定电压（V）。
1、Ⅰ-1路负荷计算
Ⅰ-1路下设Ⅱ-1、Ⅱ-2、Ⅱ-3、Ⅱ-4、Ⅱ-5五个二级回路，先对其二级回路进行计算，再确定Ⅰ-1一级回路的负荷及电缆型号。
1.1 Ⅱ-1回路负荷计算
配电箱
工作面
用电设备
设备型号
设备数量
设备负荷(kW)
回路总负荷(kW)
我方二级配电箱
Ⅱ-1
500kV GIS西南角分支母线安装
干燥空气发生器
露点≤-50℃,流量≥100m3/h
1
35
114.2
真空泵组
抽速≥100m3/h
1
10
SF6充气\回收装置
DILLO
1
15
交流电焊机
BX-300
1
12
角磨机
TWS6000
2
1
电动扳手

4
2
吸尘器
2000W
2
4
500kV交流场西南角户外设备安装
交流电焊机
BX-300
1
12
砂轮切割机

1
3
电动卷扬机
3T
1
4
电动弯排机
平弯
1
2.2
电动弯排机
立弯
1
2.2
切排机

1
2.2
电动弯管机
进口880E975
1
2.2
打孔机

1
2.2
水钻

1
1
空压机

1
2.2
照明

2
根据式二，η取0.6，COSφ取0.8，计算出Ig =130.14A。
根据式一，K取0.9，计算出Ixu=144.60A。
查阅《电气工程电气设计手册》，型号为：VV22-3×50+2×25的电缆满足要求。
1.2 Ⅱ-2回路负荷计算
配电箱
工作面
用电设备
设备型号
设备数量
设备负荷(kW)
回路总负荷(kW)
我方二级配电箱
Ⅱ-2
500kV GIS东南角分支母线
干燥空气发生器
露点≤-50℃,流量≥100m3/h
1
35
120.6
真空泵组
抽速≥100m3/h
1
10
SF6充气\回收装置
DILLO
1
15
交流电焊机
BX-300
1
12
角磨机
TWS6000
2
1
电动扳手

4
2
吸尘器
2000W
2
4
500kV交流场东南角户外设备安装（含导线加工场）
交流电焊机
BX-300
1
12
砂轮切割机

1
3
铝材切割机

1
2
电动卷扬机
3T
1
4
高压泵站

2
4.4
电动弯排机
平弯
1
2.2
电动弯排机
立弯
1
2.2
切排机

1
2.2
电动弯管机
进口880E975
1
2.2
打孔机

1
2.2
水钻

1
1
空压机

1
2.2
照明

2
根据式二，η取0.6，COSφ取0.8，计算出Ig =137.43A。
根据式一，K取0.9，计算出Ixu=152.70A。
查阅《电气工程电气设计手册》，型号为：VV22-3×50+2×25的电缆满足要求。
1.3 Ⅱ-3回路负荷计算
配电箱
工作面
用电设备
设备型号
设备数量
设备负荷(kW)
回路总负荷(kW)
我方二级配电箱
Ⅱ-3
500kV 室内GIS安装
干燥空气发生器
露点≤-50℃,流量≥100m3/h
1
35
112.6
真空泵组
抽速≥100m3/h
2
20
SF6充气\回收装置
DILLO
2
30
交流电焊机
BX-300
1
12
角磨机
TWS6000
2
1
电动扳手

4
2
吸尘器
2000W
2
4
打孔机

1
2.2
电动弯排机
平弯
1
2.2
电动弯排机
立弯
1
2.2
照明

2
根据式二，η取0.8，COSφ取0.8，计算出Ig =171.08A。
根据式一，K取0.9，计算出Ixu=190.09A。
查阅《电气工程电气设计手册》，型号为：VV22-3×50+2×25的电缆满足要求。
1.4 Ⅱ-4回路负荷计算
配电箱
工作面
用电设备
设备型号
设备数量
设备负荷(kW)
回路总负荷(kW)
我方二级配电箱Ⅱ-4
500kV GIS西北角分支母线安装
干燥空气发生器
露点≤-50℃,流量≥100m3/h
1
35
140.2
真空泵组
抽速≥100m3/h
1
10
SF6充气\回收装置
DILLO
1
15
交流电焊机
BX-300
1
12
角磨机
TWS6000
2
1
电动扳手

4
2
吸尘器
2000W
2
4
500kV交流场西北角户外设备安装
交流电焊机
BX-300
1
12
砂轮切割机

1
3
电动卷扬机
10T
2
30
电动弯排机
平弯
1
2.2
电动弯排机
立弯
1
2.2
切排机

1
2.2
电动弯管机
进口880E975
1
2.2
打孔机

1
2.2
水钻

1
1
空压机

1
2.2
照明

2
根据式二，η取0.5，COSφ取0.8，计算出Ig =133.14A。
根据式一，K取0.9，计算出Ixu=147.93A。
查阅《电气工程电气设计手册》，型号为：VV22-3×50+2×25的电缆满足要求。
1.5 Ⅱ-5回路负荷计算
配电箱
工作面
用电设备
设备型号
设备数量
设备负荷(kW)
回路总负荷(kW)
我方二级配电箱Ⅱ-5
500kV GIS东北角分支母线安装
干燥空气发生器
露点≤-50℃,流量≥100m3/h
1
35
140.2
真空泵组
抽速≥100m3/h
1
10
SF6充气\回收装置
DILLO
1
15
交流电焊机
BX-300
1
12
角磨机
TWS6000
2
1
电动扳手

4
2
吸尘器
2000W
2
4
500kV交流场东北角户外设备安装
交流电焊机
BX-300
1
12
砂轮切割机

1
3
电动卷扬机
10T
2
30
电动弯排机
平弯
1
2.2
电动弯排机
立弯
1
2.2
切排机

1
2.2
电动弯管机
进口880E975
1
2.2
打孔机

1
2.2
水钻

1
1
空压机

1
2.2
照明

2
根据式二，η取0.5，COSφ取0.8，计算出Ig =133.14A。
根据式一，K取0.9，计算出Ixu=147.92A。
查阅《电气工程电气设计手册》，型号为：VV22-3×50+2×25的电缆满足要求。
综合上述计算结果，得出Ⅰ-1一级回路Ig=783.24A，在此基础上再综合考虑各二级回路之间负荷同时开启的几率，取η=0.3，得出一级回路Ixu=234.97A。查阅《电气工程电气设计手册》，型号为：VV22-3×70+2×35的电缆满足要求。
2、Ⅰ-2路负荷计算
Ⅰ-2路下设Ⅱ-6、Ⅱ-7、Ⅱ-8三个二级回路，先对其二级回路进行计算，再确定
Ⅰ-2一级回路的负荷及电缆型号。
2.1 Ⅱ-6回路负荷计算
配电箱
工作面
用电设备
设备型号
设备数量
设备负荷(kW)
回路总负荷(kW)
我方二级配电箱Ⅱ-6
极2换流变广场北侧构架安装
交流电焊机
BX-300
1
12
26.3
角磨机
TWS6000
1
0.5
电动扳手

2
1
电动弯排机
平弯
1
2.2
电动弯排机
立弯
1
2.2
打孔机

1
2.2
空压机

1
2.2
振动棒

1
2
照明

2
根据式二，η取0.8，COSφ取0.75，计算出Ig =42.62A。
根据式一，K取0.9，计算出Ixu=47.36A。
查阅《电气工程电气设计手册》，型号为：VV22-3×10+2×6的电缆满足要求。
2.2 Ⅱ-7回路负荷计算
配电箱
工作面
用电设备
设备型号
设备数量
设备负荷(kW)
回路总负荷(kW)
我方二级配电箱Ⅱ-7
极1换流变广场北侧构架安装
交流电焊机
BX-300
1
12
26.3
角磨机
TWS6000
1
0.5
电动扳手

2
1
电动弯排机
平弯
1
2.2
电动弯排机
立弯
1
2.2
打孔机

1
2.2
空压机

1
2.2
振动棒

1
2
照明

2
根据式二，η取0.8，COSφ取0.75，计算出Ig =42.62A。
根据式一，K取0.9，计算出Ixu=47.36A。
查阅《电气工程电气设计手册》，型号为：VV22-3×10+2×6的电缆满足要求。
2.3 Ⅱ-9回路负荷计算
配电箱
工作面
用电设备
设备型号
设备数量
设备负荷(kW)
回路总负荷(kW)
我方二级配电箱Ⅱ-8，（租赁公司配专用配电屏）
油务处理区
真空滤油机
日本加藤；12000L/h
1
180
191
压力式滤油机
GYD-12
1
5
精滤器
天津爱博尔，12000L/h
1
4
照明

2
根据式二，η取0.8，COSφ取0.8，计算出Ig =290.20A。
根据式一，K取0.9，计算出Ixu=322.45A。
查阅《电气工程电气设计手册》，型号为：VV22-3×185+2×70的电缆满足要求。
综合上述计算结果，得出Ⅰ-2一级回路Ig=417.17A，在此基础上再综合考虑各二级回路之间负荷同时开启的几率，取η=0.8，得出一级回路Ixu=333.73A。查阅《电气工程电气设计手册》，型号为：VV22-3×185+2×70的电缆满足要求。
3、Ⅰ-3路负荷计算
Ⅰ-3路下设Ⅱ-9、Ⅱ-10两个二级回路，先对其二级回路进行计算，再确定Ⅰ-3一级回路的负荷及电缆型号。
3.1 Ⅱ-9回路负荷计算
配电箱
工作面
用电设备
设备型号
设备数量
设备负荷(kW)
回路总负荷(kW)
我方二级配电箱Ⅱ-9，（租赁公司配备专用配电屏）
500kV站用变安装、油务处理

238.5
真空滤油机
意大利；6004L/h
1
126
压力式滤油机
GYD-12
1
5
精滤器
天津爱博尔，12000L/h
1
4
干燥空气发生器
露点≤-50℃,流量≥180m3/h，日本产
1
36
真空泵组
德国莱宝，抽速2050m3/h，配真空管
1
28.5
烘箱
300℃
1
10
交流电焊机
BX-300
1
12
角磨机
TWS6000
2
1
电动扳手

2
1
吸尘器
2000W
1
2
电动弯排机
平弯
1
2.2
电动弯排机
立弯
1
2.2
切排机

1
2.2
电动弯管机
进口880E975
1
2.2
空压机

1
2.2
照明

2
根据式二，η取0.5，COSφ取0.8，计算出Ig =226.48A。
根据式一，K取0.9，计算出Ixu=251.65A。
查阅《电气工程电气设计手册》，型号为：VV22-3×120+2×50的电缆满足要求。
3.2 Ⅱ-10回路负荷计算
配电箱
工作面
用电设备
设备型号
设备数量
设备负荷(kW)
回路总负荷(kW)
我方二级配电箱Ⅱ-10
35kV户外配电装置安装（含500kV GIS分支母线安装、管母线加工场）
干燥空气发生器
露点≤-50℃,流量≥100m3/h
1
35
148.2
真空泵组
抽速≥100m3/h
1
10
SF6充气\回收装置
DILLO
1
15
交流电焊机
BX-300
1
12
角磨机
TWS6000
2
1
电动扳手

2
1
吸尘器
2000W
2
4
交流电焊机
BX-300
2
24
氩弧焊机
NSA-500-1（自动）
1
12
小型坡口机
便携式
1
3
角磨机
TWS6000
2
1
电动扳手

2
1
吸尘器
2000W
2
4
砂轮切割机

1
3
铝材切割机

1
2
电动卷扬机
3T
1
4
电动弯排机
平弯
1
2.2
电动弯排机
立弯
1
2.2
切排机

1
2.2
电动弯管机
进口880E975
1
2.2
打孔机

1
2.2
水钻

1
1
空压机

1
2.2
照明

2
根据式二，η取0.6，COSφ取0.75，计算出Ig =180.14A。
根据式一，K取0.9，计算出Ixu=200.15A。
查阅《电气工程电气设计手册》，型号为：VV22-3×70+2×35的电缆满足要求。
综合上述计算结果，得出Ⅰ-3一级回路Ig=451.80A，在此基础上再综合考虑各二级回路之间负荷同时开启的几率，取η=0.7，得出一级回路Ixu=316.26A。查阅《电气工程电气设计手册》，型号为：VV22-3×120+2×50的电缆满足要求。
4、Ⅰ-4路负荷计算
Ⅰ-4路下设Ⅱ-11一个二级回路，先对其二级回路进行计算，再确定Ⅰ-4一级回路的负荷及电缆型号。
配电箱
工作面
用电设备
设备型号
设备数量
设备负荷(kW)
回路总负荷(kW)
我方二级配电箱Ⅱ-11
换流变安装
真空滤油机
日本加藤；12000L/h
1
180
288.7
真空泵组
德国莱宝，抽速2050m3/h，配真空管
1
28.5
烘箱
300℃
1
10
电动卷扬机
10T，配钢丝绳300米
1
15
电动葫芦
2T
1
5
电动葫芦
1T
1
5
电动液压千斤顶
QW200
2
11
砂轮切割机

1
3
交流电焊机
BX-300
1
12
角磨机
TWS6000
2
1
电动扳手

2
1
吸尘器
2000W
1
2
电动弯排机
平弯
1
2.2
电动弯排机
立弯
1
2.2
切排机

1
2.2
电动弯管机
进口880E975
1
2.2
打孔机

1
2.2
空压机

1
2.2
照明

2
根据式二，η取0.6，COSφ取0.8，计算出Ig =328.99A。
根据式一，K取0.9，计算出Ixu=365.54A。
查阅《电气工程电气设计手册》，型号为：VV22-3×185+2×70的电缆满足要求。
综合上述计算结果，得出Ⅰ-4一级回路Ig=365.54A，在此基础上再综合考虑各二级回路之间负荷同时开启的几率，取η=1，得出一级回路Ixu=365.54A。查阅《电气工程电气设计手册》，型号为：VV22-3×185+2×70的电缆满足要求。
5、Ⅰ-5路负荷计算
Ⅰ-5路下设Ⅱ-12一个二级回路，先对其二级回路进行计算，再确定Ⅰ-5一级回路的负荷及电缆型号。
配电箱
工作面
用电设备
设备型号
设备数量
设备负荷(kW)
回路总负荷(kW)
我方二级配电箱Ⅱ-12

真空滤油机
意大利；6004L/h
1
126
270.7
干燥空气发生器
露点≤-50℃,流量≥180m3/h，日本产
1
36
真空泵组
德国莱宝，抽速2050m3/h，配真空管
1
28.5
烘箱
300℃
1
10
电动卷扬机
10T，配钢丝绳300米
1
15
电动葫芦
2T
1
5
电动葫芦
1T
1
5
电动液压千斤顶
QW200
2
11
砂轮切割机

1
3
交流电焊机
BX-300
1
12
角磨机
TWS6000
2
1
电动扳手

2
1
吸尘器
2000W
1
2
电动弯排机
平弯
1
2.2
电动弯排机
立弯
1
2.2
切排机

1
2.2
电动弯管机
进口880E975
1
2.2
打孔机

1
2.2
空压机

1
2.2
照明

2
根据式二，η取0.6，COSφ取0.8，计算出Ig =308.47A。
根据式一，K取0.9，计算出Ixu=342.75A。
查阅《电气工程电气设计手册》，型号为：VV22-3×185+2×70的电缆满足要求。
综合上述计算结果，得出Ⅰ-5一级回路Ig=342.75A，在此基础上再综合考虑各二级回路之间负荷同时开启的几率，取η=1，得出一级回路Ixu=342.75A。查阅《电气工程电气设计手册》，型号为：VV22-3×185+2×70的电缆满足要求。
6、Ⅰ-6路负荷计算
Ⅰ-6路下设Ⅱ-13一个二级回路，先对其二级回路进行计算，再确定Ⅰ-6一级回路的负荷及电缆型号。
配电箱
工作面
用电设备
设备型号
设备数量
设备负荷(kW)
回路总负荷(kW)
我方二级配电箱 Ⅱ-13
500kV GIS至交流滤波场分支母线安装
干燥空气发生器
露点≤-50℃,流量≥100m3/h
1
35
79
真空泵组
抽速≥100m3/h
1
10
SF6充气\回收装置
DILLO
1
15
交流电焊机
BX-300
1
12
角磨机
TWS6000
2
1
电动扳手

4
2
吸尘器
2000W
2
4
根据式二，η取0.8，COSφ取0.8，计算出Ig =120.03A。
根据式一，K取0.9，计算出Ixu=133.37A。
查阅《电气工程电气设计手册》，型号为：VV22-3×50+2×25的电缆满足要求。
综合上述计算结果，得出Ⅰ-6一级回路Ig=133.37A，在此基础上再综合考虑各二级回路之间负荷同时开启的几率，取η=1，得出一级回路Ixu=133.37A。查阅《电气工程电气设计手册》，型号为：VV22-3×50+2×25的电缆满足要求。
六、临电施工要点
1、线缆敷设
² 电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相五线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包含淡蓝、绿／黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿／黄双色芯线必须用作PE线，严禁混用。
² 电缆干线应采用埋地敷设，严禁沿地面明设和随地拖拉，以免机械损伤和介质腐蚀，电缆无中间接头和扭结。电缆直接埋地敷设的深度不应小于0.7m，并应在电缆紧邻上、下、左、右侧均匀敷设不小于100mm厚的细砂，然后覆盖砖或混凝土板等硬质保护层。并在转弯处上方设置“下有电缆”明显标志牌。
² 当电缆穿越建筑物及构筑物和道路易受机械损伤的场所及引出地面从2ｍ至地下0.2ｍ处，必须加设防护套管。
² 在建筑物内的临时电缆配电必须采用电缆埋地引入，并充分利用在建竖井，垂直孔洞等引上楼层分配电箱，严禁从楼外地面分配电箱中直拉缆线上楼层。
2、配电箱布置
² 配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。配电系统宜使三相负荷平衡。
² 总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
² 配电箱的电器安装板上必须分设 N线端子板和 PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
² 开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。总配电箱中漏电保护器的额定漏电动作电流应大于100mA，额定漏电动作时间应大于0.3s。
² 对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。
² 配电箱采用预制混凝土基础就位，基础尺寸以箱体尺寸为准，基础与箱体之间采用膨胀螺栓紧固，出线采用穿管敷设。箱体采用铜排（电缆）两点接地。

图3 配电箱布置
² 配电箱内分支出线穿管分出，开关上有对应的控制机械名称。操作面板与接线面板分开，操作面板无裸露的带电体，从技术上防止私拉乱接。

图4 配电箱结构
² 箱内所有开关电器应安装端正、牢固不得有任何的松动、歪斜的现象，并应符合安全规范使用绝缘良好的导线。大容量设备电缆和进出电箱主电缆，必须压接线鼻子、鼻子再与开关或端子板连接。
² 配电箱、开关箱应在箱门上清晰地标注其编号、名称、用途、责任人，并作分路标志，箱门内应贴上相应的控制线路图。所有配电箱、开关箱均应配锁，专箱专用。
3、场内照明
² 镝灯、泛光灯、汞灯、白帜灯一律采用固定方式安装，并可靠接地。
² 建筑物内施工临时照明一律就正规电源线路接临时灯，室内采用泛光灯作照明，严禁使用碘钨灯或流动白帜灯。
² 插座回路统一采用4mm2电缆敷设，室内照明回路采用2.5mm2电缆敷设，线缆敷设完毕后应绘制强弱电布置图，利于维护检修。
² 照明系统宜使三相负荷平衡，其中每一单相回路上，灯具和插座数量不宜超过25个，负荷电流不宜超过15A。
² 室外220V灯具距地面不得低于3m，室内220V灯具距地不得低于2.5m。普通灯具与易燃物距离不宜小于300mm；照明灯具与易燃物距离不宜小于500mm，且不得直接照射易燃物。达不到规定安全距离时，应采取隔热措施。
4、生活、办公临建用电
² 活动板房内电源插座一律采用接地保护线接至所内主地网，接地电阻小于3Ω。
² 开关箱一律采用漏电空气开关，并有对应的回路编号，严禁使用闸刀开关。
² 室内电源线敷设采用塑槽板明敷，以保持房间美观。
² 活动板房钢屋架采用-30×4扁铜与所内主地网可靠相连。
5、电气施工机械用电
² 使用混凝土振动棒机械必须按规定穿戴绝缘用品，使用过程应有专人调整电缆，电缆长度不应大于50m。电缆严禁缠绕、扭结和被夯土机械跨越。
² 交流弧焊机的电源线长度不应大于5m，其电源进线处必须设置防护罩。发电机式直流电焊机的换向器应经常检查和维护，应消除可能产生的异常电火花。
² 电焊机械的手、地线应采用防水橡皮护套铜芯软电缆，电缆长度不应大于30m，不得采用金属构件或结构钢筋代替二次线的地线，
² 插入式振动器负荷线必须采用耐气候型橡皮护套铜芯软电缆，并不得有任何破损和接头。
² 对电动机具等设备进行清理、检查、维修时，必须首先将其开关分闸断电，呈现可见电源分断点，并关门上锁。
² 流动机械应采用移动漏电电源箱或电源盘，并有可靠接地线。
七、用电安全措施
施工电源管理原则：站用电系统投运前，由土建A包负责整个站区施工用电系统一级回路的管理，各施工单位负责各自的二、三级回路的管理。5月31日站用电系统投运后，由电气A包负责全站施工电源的管理，我方进行配合。
1、安全用电技术措施
² 施工现场用电必须按《施工现场临时用电安全技术规范JGJ46-2005》和安全用电的其它有关规定及规程，确保施工用电安全。
² 现场电缆布置规范合理，不得任意拖挂，电线应绝缘良好，不得断裂破皮。
² 各种电动机具应达到两级可靠的漏（触）电保护，漏（触）电保护器应保持灵敏有效状态，并做好定期检查测试记录。
² 各种电动机械设备应符合安全用电要求，做到“一箱、一机、一闸、一保险”，严禁一闸多用，并做到接零保护可靠。
² 电焊、对焊等特种作业人员及机械工应熟悉本机、本工种的安全用电要求，做好本机的安全用电工作，发现隐患及时报告处理。
² 现场电工须经专业培训，持证上岗。电工应认真执行本工种的技术规范，禁止违章作业，要加强值班检查，认真做好电气线路、设备的检查工作，及时排除故障或隐患，确保电气运行正常。
² 严禁在工作正乱拉乱接电线和以线带插。
² 配电房必须采取隔离措施，并设干粉灭火器和砂箱，门向外开。
² 严禁使用绝缘老化和破损的导线以及其他用电器具、器材。
² 各种机具的开关箱有操作人员负责管理，作到定机、定人、定岗位职责，门锁有操作人员保管。
2、电气防火措施
² 建立安全用电保证体系，项目经理全面负责，电工负责总盘及各级电源箱的检查、维护，现场安全员负责监督检查。
² 现场建立电气安全值班制度，电工负责每日填写现场用电管理安全维护情况记录。
² 经常对广大职工和机电操作人员进行电气安全防火的宣传教育，以提高防火意识和电气消防技能。
² 配备相应的电气防火设施，现场变配电柜、配电箱、对焊机工作棚、固定电气焊割点均设置相应的灭火器具。灭火器应定专人负责，经常检查，定期检查维修。
² 宿舍一律使用220V、40W灯泡；严禁使用电炉、碘钨灯、大功率灯泡烘烤衣服和取暖，以防电气失火。

- 16 -
郑州±800kV换流站工程电气B包 临时电源施工方案
附表:临时电源施工固有风险评价、识别及控制措施
序号
工序
作业内容
可产生的危险
固有风险评定D1
固有风险级别
预控措施
项目动态风险评定
项目补充预控措施
动态
调整
系数K
调整
后风
险值D2
动态
风险
级别
1.1
施工用电
1.1.1敷设直埋电缆
触电
63
2
（1）电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线；需要三相四线制配电的电缆线路必须采用五芯电缆。
（2）电缆直接埋地敷设的深度不应小于0．7m。严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。
（3）埋地电缆的接头应设在地面上的接线盒内，接线盒应能水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所。

1.1.2配电箱及开关箱安装
触电
63
2
（1）配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。配电系统宜三相负荷平衡。220V或380V单相用电设备宜接入220／380V三相四线系统；当单相照明线路电流大于30A时宜采用220／380V三相四线制供电。
（2）总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m；开关箱与其控制的固定式用电设备的水平距离不宜超过3m，距离大于3m时应使用移动式开关箱（或便携式卷线盘）；移动式开关箱至固定式开关箱之间的引线长度不得大于30m，且只能用橡套软电缆。
（3）配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头。
（4）漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧，且不得用于启动电气设备的操作。开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0．1s。 使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA
