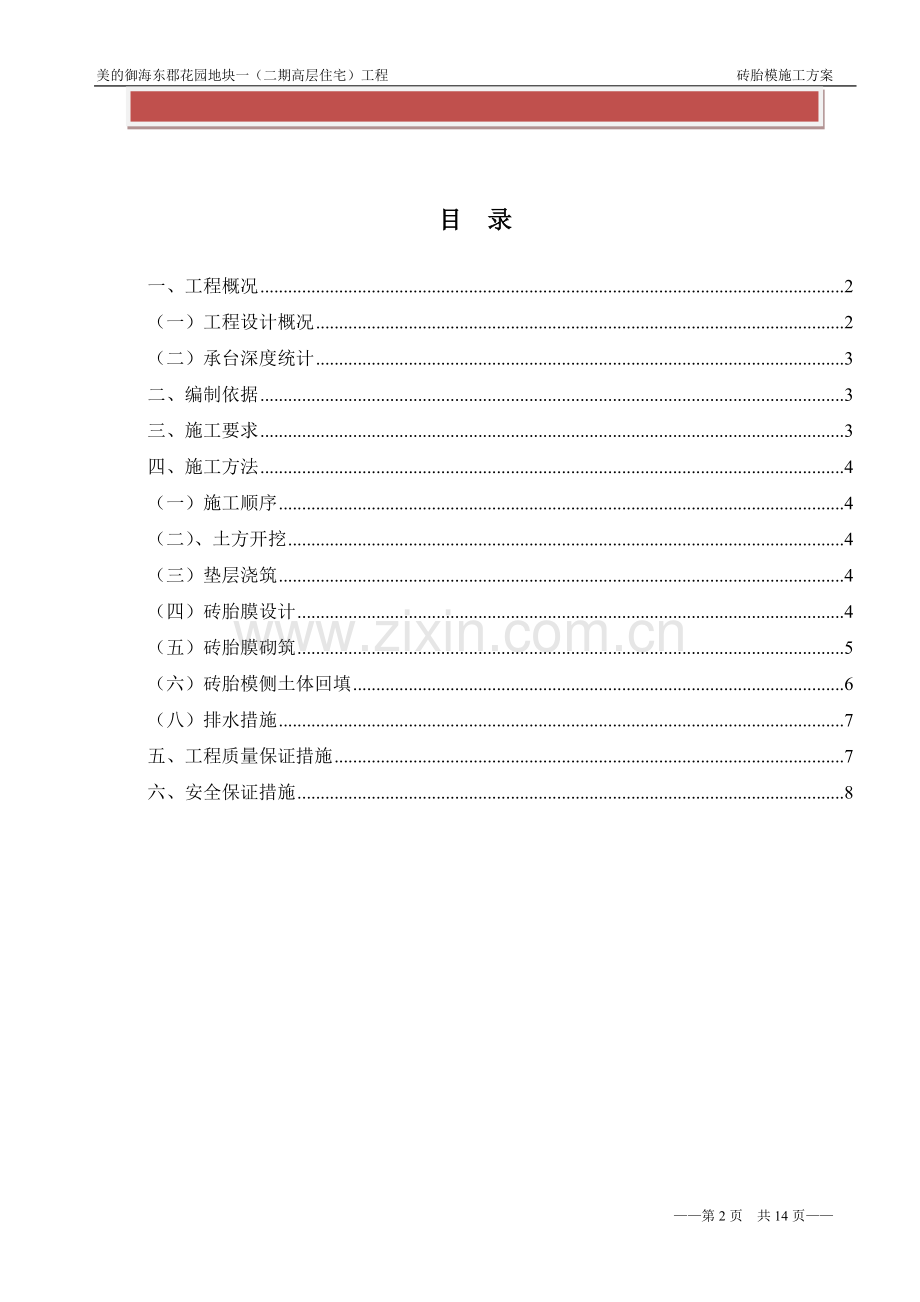

美的御海东郡花园地块一（二期高层住宅）工程 砖胎模施工方案 最新资料，word文档，可以自由编辑！精品文档下载 【本页是封面，下载后可以删除!】目录一、工程概况2（一）工程设计概况2（二）承台深度统计3二、编制依据3三、施工要求3四、施工方法4（一）施工顺序4（二）、土方开挖4（三）垫层浇筑4（四）砖胎膜设计4（五）砖胎膜砌筑5（六）砖胎模侧土体回填6（八）排水措施7五、工程质量保证措施7六、安全保证措施8砖胎模专项施工方案一、工程概况（一）工程设计概况1、工程建设概况工程名称美的御海东郡花园地块一、二期高层住宅工程地址佛山市顺德区容桂高黎社区居委会外环路以东建设单位佛山市名胜投资有限公司设计单位佛山市顺德设计院有限公司总包单位国基建设集团有限公司工程主要功能或用途 本工程为社区高层住宅楼，其中包括2栋住宅，1个地下车库，以及室内给排水、强弱电系统工程2、工程规模： 单位工程名称建筑物 层数建筑面积（m2）层高（m）结构形式首层标准层地下室1层22167.43.8/-1F框剪12#楼3263315.744.62.9框剪89#楼304.63.0框剪合计96502.212栋建筑，为现浇钢筋混凝土框剪结构，建筑面积96502.21 m2，总高度97.95m，地下室层高3.8M，地上首层架空层层高3.4m，标准层层高12栋2.9m、89栋3.0m；结构板厚：地下室板厚为300mm、400mm；局部180mm，250mm,主体结构板厚2层为150mm，3层以上板厚为100mm；梁截面200600mm；200500mm；250600mm等；地下室独立柱截面为600600mm；700600mm；900700mm；800700等（二）承台深度统计底板厚度：500mm承台深度统计：承台编号深度(mm)承台编号深度(mm)ZJ1-5001000ZJ2-1600；2200ZJ1-800;ZJ1a-800;ZJIb-800;ZJ1-1000;ZJ2-1000;ZJ2a-1000；ZJ21-12001200ZJb-12002800ZJ2-500;ZJ2-1200;ZJ2b-1200；ZJ2C-1200；ZJ2-1400;1300ZJ3-1200;ZJ3-1000;ZJ3-1600;ZJ3-1400;ZJ8b-1200;ZJ5-1200;ZJ8-12003000ZJ1-1200;ZJ1-1600;ZJ1a-16001400ZJ2d-14003500ZJ2g-1500;ZJ2h-1500;ZJ3a-1000;1500ZJ3-500；ZJ4-500;ZJ5-500;1800ZJ2a-1400;ZJ2-1600；ZJ3-1000;ZJ4-16002000二、编制依据建筑施工手册各种相关验收规范、规程等三、施工要求1、深基坑支护已由基坑的设计支护单位施工完成，经第三方监测，边坡的变形及位移在允许值范围内。2、桩基础已检测合格。3、土方开挖应根据土质情况进行放坡，放坡系数不得小于规范设计要求，挖土深度在1.01m2.00m，按1:0.5放坡； 挖土深度在2.01m4.00m，按1:0.7放坡.4、承台采用机械开挖至承台底标高以上250mm后采用人工挖掘、修整，防止对基土扰动，造成基土不稳。5、在回填土过程中，严禁将素填土及塘泥作为底板的持力层，底板以下的素填土及塘泥应全部清除，并用不透水粘土分层夯实回填，夯填厚度为0.5m。基坑开挖完毕后，对土层做适当处理并清除浮土后应立即浇注基础垫层，严禁长期暴露坑底持力层。6、组织好排水降水及防雨工作，防止发生边坡塌陷、基坑积水浸泡以及因抽水引起地下水位下降而造成承台基坑沉降，直到基坑回填完为止。四、施工方法（一）施工顺序测量放线、定标高机械土方开挖至承台底以上250人工清土、平整浇砼垫层放砖胎膜线试摆砖样砌砖模砖模抹灰砖模加固承台、挡墙侧回填场地平整基础垫层钢筋绑扎墙柱插筋集水井、临边、剪力墙吊模底板混凝土浇筑（二）、土方开挖 本工程桩承台土方开挖是在桩边勾挖土方，如有桩顶被土覆盖，在开打挖时为避免对桩身的操作，先将桩顶表土刮开，找到桩的具体位置，然后把桩边的土方挖出来运走。承台土方开挖完成后，即进行基坑清理及人工修整，修整完成经检查后进行砼垫层浇筑。土方开挖过程中如遇到承台间所剩距离不足1000时，需将这侧面距离内的土方挖走，避免其塌方造成重复工作，影响工效。（三）垫层浇筑 垫层浇筑前应在场地内进行标高定点，在完成承台、基础梁底修整土面上钉短钢筋头，以作为垫层厚度控制点。（四）砖胎膜设计1、根据施工图纸、施工组织设计要求，承台和基础梁等的侧模采用砖胎膜，因砖模在砌好后要承受回填土的侧压力，砖胎膜的选型及厚度应根据承台、挡墙侧模深度进行计算，防止回填土过程中或回填后由于地表水侵蚀而发生边坡滑移甚至垮塌。故砖模基本选型和厚度如下表：承台、挡墙高度砖模高度（）墙厚（）h1200h6001201800h12001200h6001802400h18001800h12002403000h24002400h1800370350h30003000h2400底部1200mm高490墙,上部砌筑240墙2、砖胎膜高度超过3米必须在中部增加一道钢筋混凝土圈梁，圈梁大小为厚度同墙厚，高度为240，内配410钢筋，箍筋设置为6250, 混凝土等级为C20,以加大砖模侧向抗压能力。3、开挖后承台底土质较差,如淤泥、流砂,需进行换填后再进入下一道工序，换填完成后在承台底部增加一道地圈梁，圈梁大小为厚度同墙厚，高度为240，内配412钢筋，箍筋设置为6250,混凝土等级为C20。4、墙长超过3米必须在中部设置一道砖柱，砖柱为(墙厚+120)(墙厚+120)。砖模砌筑砂浆采用M5砂浆、Mu10砖砌筑。24小时后方才可填土打夯。砖模高度超过1800mm, 必须增加斜撑回顶后方可进行回填。（五）砖胎膜砌筑1、 工艺流程拌制砂浆施工准备（放线、立皮数杆）排砖撂底砌砖墙自检、检验评定2 、砖胎模砌筑2.1砖胎模砌筑前，基础垫层表面应清扫干净，洒水湿润。先盘墙角，每次盘角高度不应超过五皮砖，随盘随靠平、吊直。2.2放线时，在砖胎模内侧预留10mm的抹灰厚度，保证承台结构截面尺寸。2.3根据皮数杆最下面一层砖的底标高，拉线检查基础垫层表面标高，如第一层砖的水平灰缝大于20mm时，应先用细石混凝土找平，严禁在砌筑砂浆中掺细石代替或用砂浆垫平，更不允许砍砖找平。平整和垂直符合要求后再挂线砌墙。2.4组砌方法应正确，砌体上下应错缝，里外咬槎，采用“三一”砌砖法（即一铲灰，一块砖，一挤揉），严禁用水冲砂浆灌缝的方法。2.5灰缝厚度宜为10mm，且应饱满、平直、通顺，立缝砂浆应填实。应挤压碰头灰，防止透亮或瞎缝。2.6砖墙应拉通线砌筑，并应随砌随吊、靠，确保墙垂直、平整，不得砸砖修墙，几个人使用同一条通线，中间应设几个支线点，小线要拉紧，每层砖都要穿线看平，使水平灰缝均匀一致，平直通顺，砌筑时宜采用外手挂线，可以照顾砖墙两面平整。2.7砌砖时砖要放平，里手高，墙面就要张，里手低，墙面就要背，砌砖时一定要上跟线，下跟楞，左右相临要对平。2.8墙体标高不一致或有局部加深部位，应从最低处往上砌筑，应经常拉线检查，以保持砌体通顺、平直，防止砌成“螺丝”墙。3、质量要求3.1主控项目留槎的作法必须符合施工规范的规定3.1.1砖的品种、强度等级必须符合设计要求。3.1.2砂浆品种符合设计要求。3.1.3砌体砂浆必须饱满密实，实心砖砌体水平灰缝的砂浆饱满度不小于80%。3.1.4转角处严禁留直槎，其它临时间断处，。3.2一般项目3.2.1砖砌体上下错缝，每处无长度超过500mm以上的通缝。3.2.2砖砌体接槎处灰缝砂浆密实，缝、砖应平直。3.3允许偏差项目允许偏差（）检验方法轴线位置5钢尺垫层标高5水准仪或拉线、钢尺检查截面内部尺寸10钢尺垂直度5吊线相邻两垫层表明高低差3水准仪或钢尺4、砖胎膜施工注意事项：4.1做好施工人员现场技术交底，不能盲目进行施工；4.2严格按照技术规范和方案要求进行操作施工；4.3砖胎膜砌筑高度过高需分段砌筑，一次砌筑高度不得超过2000；4.4砖胎膜砌筑完成后应待24小时后方可进行回填土施工；4.5做好地表水排放，防止地表水浸入回填土内，造成回填土质量问题；4.6土方及地下室施工在雨季期内进行，砼垫层及砌砖模、抹灰工作不宜采用成片施工的方法，若采用成片成段施工极易受到不可预测的雨天的侵扰，应按承台个数和小面积进行。对每天工程量进行合理安排，合理组织人力，对开挖完成后的承台基础梁及时进行砌筑胎膜、垫层施工，防止地表水侵蚀而造成返工。（六）各部位砖胎膜砌筑大样图1、承台砖胎膜砌筑根据设计图纸要求，本工程基础为桩承台基础，承台面平底板面，浇注混凝土时承台与底板混凝土必须同时浇注。针对此种情况在施工过程中采用砖胎模。具体做法如下：首先开挖承台土方人工清理至标高后，浇注混凝土垫层，用M5水泥砂浆砌筑砖模，砌筑高度根据各承台具体高度确定。具体做法如附图：在底板四周选用砖胎模施工，具体做法采用沿底板四周处延线5公分用M5水泥砂浆砌筑240厚砖墙，砌筑高度同底板厚，具体做法见附图（六）砖胎模侧土体回填1、基底处理 场地回填应先清除基底上草皮、树根、坑穴中积水、淤泥和杂物，采取措施防止地表滞水流入填方区，浸泡地基，造成基土下陷。2、填土方法(人工填土法)2.1用手推车送土，以人工用铁锹、耙、锄等工具进行回填土。2.2从场地最低部分开始，由一端向另一端自上而下分层铺填。每层虚铺厚度300mm，夯实至200mm。2.3深浅坑(槽)相连时，应先填深坑(槽)，相平后与浅坑全面分层填夯。2.4较大面积人工回填用打夯机夯实。5、施工工艺5.1人力打夯前应将填土初步整平，打夯要按一定方向进行，一夯压半夯，夯夯相连，行行相连，两遍纵横交叉，分层夯打。夯实基槽及地坪时，行夯路线应由四边开始，然后再夯向中间。5.2用蛙式打夯机夯实时，一般填土厚度不宜大于250，打夯前对填土应初步平整，打夯机依次打夯，均匀分布，不留间隙。5.3基坑回填应在相对两侧或四周同时进行回填与夯实。6、压实排水要求6.1填土层如有地下水或滞水时，应在四周设置排水沟和集水井，将水位降低。6.2已填好的土如遇水浸，应把稀泥铲除后，方能进行下一道工序6.3填土区应保持一定横坡，或中间稍高两边稍低以利排水。6.4当天填土，应在当天压实。（八）排水措施土方及地下室施工期间，为防雨水对基坑的冲刷浸泡，造成塌方、泥浆污染及基坑积水，应做好排水措施。在基坑底，沿底板外围用砖砌排水沟和集水井，排水沟和集水井的设置、做法，详见地下室排水施工方案。五、工程质量保证措施1、基本要求1.1严格按照公司质量保证的要求开展工作，使质量工作贯穿于各个部门、各个环节、各道工序。1.2抓好质量预控和质量意识教育。组织施工人员学习施工规范、操作规程和质量检查标准，进行技术交底和质量通病防治教育，使施工人员了解工程概况，掌握工程要领及质量要求，做到人人心中有标准，个个心中求质量。1.3严把质量关。选用优质的设备，对工程中使用的各种设备把住采购和验收两个关。1.4坚持三级检查验收制度，严把分项工程验收关。在每个分项或工序施工过程中，认真执行操作班自检、施工员全面检、质量员核验检三道关。1.5建立工程质量保证体系和质量管理责任制，做好各级质量交底。2、施工保证措施2.1组织技术交底，向班组进行技术操作和质量标准的交底工作；2.2严格按设计图、施工方案和施工规范等组织指导施工；2.3砖胎模砌筑前，复核结构截面尺寸、标高；2.4砌筑砖胎模时,基坑周边必须做好防护，预防砖胎模垮塌；2.5及时排清基坑积水，避免基坑长期浸泡。若砖胎模有裂隙，应作必要的填补，必要时拆除重新砌筑。3、质量保证体系3.1质量保证体系：3.1.1实行全面、全员、全过程中的质量管理建立由班组、施工队、项目部组成的三级质量保证体系，定期召开质量分析会，对存在的问题全面分析，找出原因，制定对策，确保质量。施工过程中严格遵守监理程序，服从监理工程师各项指令。3.1.2加强技术管理：认真贯彻各项目技术管理制度、开工前落实各项人员岗位责任制，做好技术交底，使每个施工人员做到对工程的总体要求明确，对本岗位职责、质量和技术要求有深刻了解。3.1.3实行项目技术负责人质量负责制，建立完善的质量管理和质量信息网络，项目技术负责领导下的质量管理小组，具有检查、监督、指导各班组、各工序的工作质量和工作成果的权利，并将检查结果上报项目经理部，做为考核班组和个人的依据并与经济收入挂钩。3.1.4对影响成果质量的关键工序明确责任人，前一道工序对下道工序负责，凡不符合质量标准的前道工序不纠正不得转入下道工序。3.1.5实行质检员24小时跟班作业制度，严格掌握各工序的质量标准，防患于未然。3.1.6认真做好各种原始记录施工日记，做到准确、及时、齐全，整理汇总反馈信息，进一步指导施工。3.2 组织保证措施3.2.1项目经理为工程质量第一责任人，对质量安全负全责；3.2.2项目经理部的所有施工人员在项目经理的统一指挥下，分工协作负责督促检查各工种施工质量；3.2.3整个工程施工，均应在监理工程师的监督下进行六、安全保证措施1、安全管理体系安全保证体系组织保证制度保证群众组织项目经理技术负责人安全主任质检主任加强管理和制定安全生产责任制安全宣传教育，群众性监督检查。加强技术业务培训、全员监督和群防群治施工保证施工前检查施工过程检查制定安全生产制度健全劳动保障制度，监督、检查、组织参与事故调查、分析，筑起安全生产防线。建立组织保证制度、做好安全思想教育工作完工检查实现目标：杜绝因公造成的人员伤亡事故，严防各类安全事故的发生,达到“四无”工地。四无：无人身伤亡事故、无行车险以上事故、无交通责任事故、无重大火灾事故。建立健全安全生产保证体系，贯彻国家有关安全生产和劳动保护方面的法律、法规，研究项目安全生产工作，发现问题，及时处理解决。逐级签订安全施工合同，使各级明确自己的安全目标，达到全面管理，消除事故隐患，实现安全生产的目的。2、安全管理组织架构3、安全管理制度3.1坚持预防为主的原则，防患于未然，现场成立安全生产领导小组。设专职安全员，建立安全生产管理网络，经常检查督促安全生产，每周两次安全例会，强化安全意识，落实安全措施，做到人人关心生产重视安全。3.2进入现场施工人员均必须穿戴劳保用品，配戴安全帽，遵守建筑安全操作规程和有关规定，各安全口挂设警示牌。3.3所有机械操作人员均应有操作合格证，设备要经常检查，不可带病运转使用。3.4现场24小时有专职电工值班，电器设备均要安装漏电保护器。3.5严禁坑边大量堆放砖，基坑边严格按要求控制荷载，避免堆砖过高导致基坑塌方或砖垮塌。3.6加强安全监控措施，必要时采取相应的应急措施，加以补救。4、安全技术措施4.1根据本工程场地、机械施工、配合工种多的特点，制定安全措施，建立安全责任制并定期开展安全活动。4.2各种机械，各工种要遵守各自的安全操作规程注意相互间的安全距离，施工机械不得撞击排水管、测量基点等。4.3现场出入口要设安全岗，配备专人指挥运砖、砂浆车辆，汽车司机要遵守交通法规和有关规定，按指定路线行驶，按指定地点卸砖、砂浆。4.4 要遵守本地区，本工地安全、保卫、消防、市容，环卫，交通等管理规定。要加强工人的管理教育，工人要有“三证”，做到合法用工，上岗前要进行安全交底和安全教育。5、职工安全生产管理措施5.1建立健全安全机构，配备安全管理人员。公司、项目部二级分别设立安全领导小组、安全管理小组，设置公司安全监督部、项目施工安全组作业专职管理部门，各级都配备足够的符合要求的安全管理人员实行专管与群管相结合的管理体系，横向到边，纵向到底，形成管理网络。5.2建立以安全生产责任制为核心的各项安全管理制度。主要包括各级各类人员的安全生产责任制、安全生产目标管理制度、安全检查制度、安全教育制度、安全技术措施计划制度、安全交底制度、特种作业人员管理制度、安全验收制度、班组安全活动制度、事故报告与调查处理制度、安全奖罚制度等。安全生产责任目标层层分解。落实到人，严格考核结果与经济挂钩。5.3强化安全教育，加强人员管理。加强现场管理人员的安全意识，使每一个管理人员做到关心安全并在实际的管理工作中坚持做到安全第一，认真履行职责、严格执行三级安全教育和安全交底制度，未经教育和交底的人员不准上岗作业。坚持经常性教育，教育职工由“要我安全变为“我要安全”。特种作业人员必须持有效操作证上岗。严格人员管理，规范用工，严肃查处违章操作和违反劳动纪律的行为，使员工做到不伤害自己、不伤害他人、不被他人伤害。5.4严格监督检查，消除事故隐患。公司每季度定期检查，平时抽查；项目部每月定期检查，平时抽查；项目经理和安全员坚持每日安全巡视，对检查发现的事故隐患，定人、定期进行处理。5.5对全体施工员工进行安全教育，牢固树立“生产必须安全，安全为了生产”及“安全第一、预防为主”的思想。5.6安全员必须经常在现场检查监督，施工人员必须服从安全员的管理。经常开展安全活动，杜绝各种事故发生。5.7进入现场必须戴安全帽，禁止赤脚及穿拖鞋。5.8做好设备保养，防护设备安全可靠，机械运转正常。5.9电器系统必须保持干燥，装好漏电开关，定期检修。经常检查电线、电路情况，如发现线路老化、破损等应及时更换。 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 第14页 共14页
