洁净空调手术室配电施工方案.docx

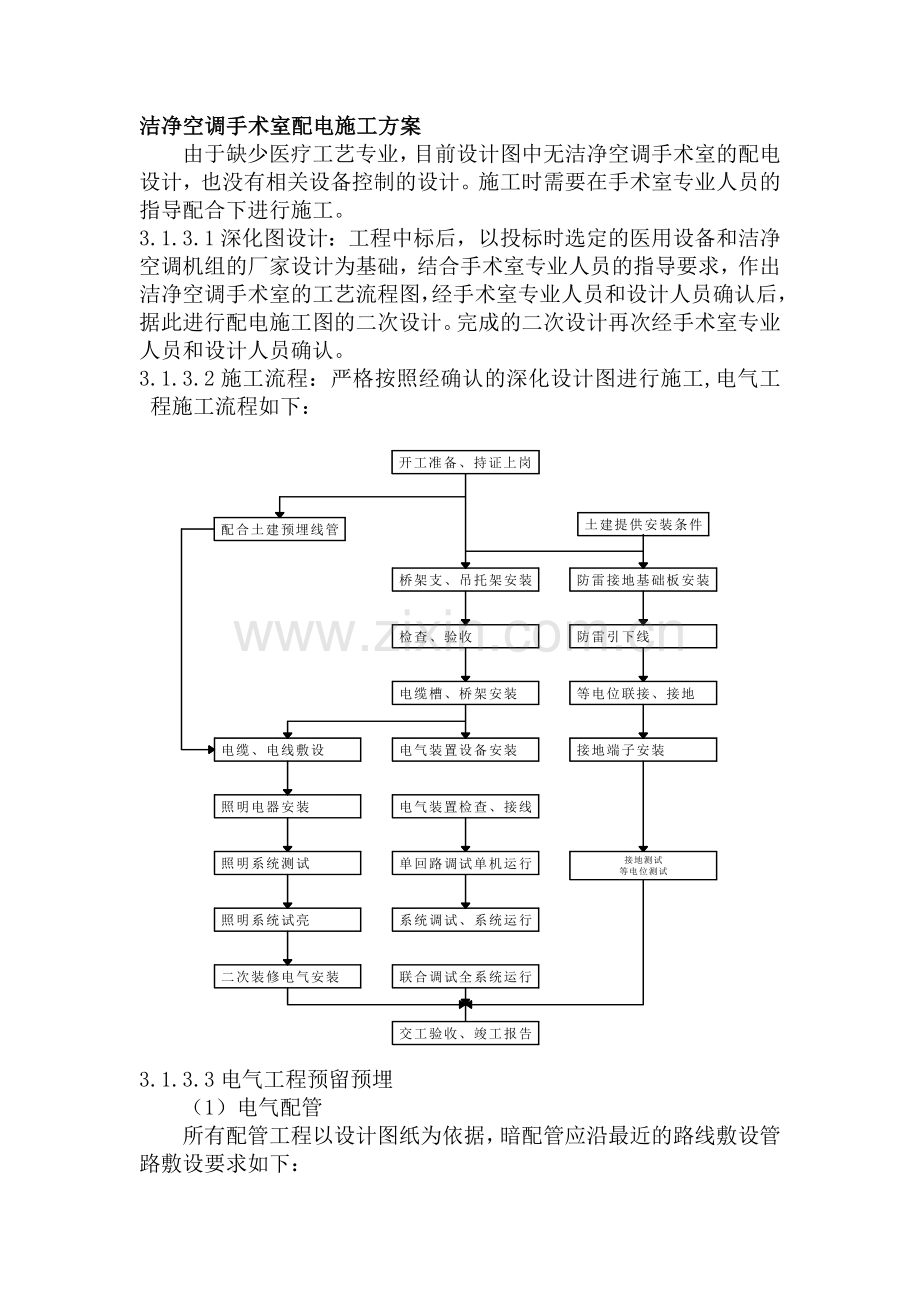

洁净空调手术室配电施工方案由于缺少医疗工艺专业，目前设计图中无洁净空调手术室的配电设计，也没有相关设备控制的设计。施工时需要在手术室专业人员的指导配合下进行施工。3.1.3.1深化图设计：工程中标后，以投标时选定的医用设备和洁净空调机组的厂家设计为基础，结合手术室专业人员的指导要求，作出洁净空调手术室的工艺流程图，经手术室专业人员和设计人员确认后，据此进行配电施工图的二次设计。完成的二次设计再次经手术室专业人员和设计人员确认。3.1.3.2施工流程：严格按照经确认的深化设计图进行施工,电气工程施工流程如下：3.1.3.3电气工程预留预埋（1）电气配管所有配管工程以设计图纸为依据，暗配管应沿最近的路线敷设管路敷设要求如下：管路超过下列长度，应加装接线盒，其位置应便于穿线，如下表所示。序号距离拐弯个数130米无弯220米1个弯315米2个弯48米3个弯暗配电线管路与其它管道最小距离，如下表所示序号管道名称最小距离（mm）备 注1暖、热水管平行300（200）交叉1002通风、上下水、压缩空气管平行100交叉50镀锌钢管的敷设一律采用套丝管箍连接，要求钢管经扫管后进行管头套丝，套丝长度以用管箍连接好后螺纹外露23扣为宜，套丝完成后应检查是否光滑、平整，管口作二次打磨处理。 钢管进入配电箱时，应使用配电箱的敲落孔，无敲落孔时使用专用开孔器按管径大小开孔，并使用锁紧螺母固定牢靠，连接牢固后管螺纹宜外露23扣。（2）接线盒预埋管进盒、箱连接，盒、箱开孔应整齐并与管径相吻合。管口露出盒、箱应小于5mm。有锁紧螺母者与锁紧螺母平，露出锁紧螺母的丝扣为23扣。两根以上管入盒、箱要长短一致，间距均匀，排列整齐，如图所示。 进配电箱管做法在现浇混凝土顶板内安装接线盒时，用油漆在设计规定的位置上画上接线盒位置和进出线方向，按进出线方向将接线盒壁上的对应敲落孔取下，将管口用塑料管堵和胶带封好，将接线盒用锯末填满，然后用塑料宽胶带将盒口包扎并做好接地跨接线。具体施工方法见下图：（3）墙体配管本工程墙体配管采用一次到位安装方式，在合模板前，定好电盒的准确位置、标高，管直接进入电盒，如图所示：墙体配管根据施工实际情况，暗装配电箱箱体一般是后装，所以进配电箱的电管均是二次到位，施工中要重点保护进出配电箱洞电管，以免进砂浆堵住管路，如图所示：进配电箱管保护现浇混凝土楼板与隔墙间的配管主要有两种：上引管和下引管，如图（a）、（b）、（c）所示。a 上引管b 下引管c 下引管后砌隔墙上的开关、插座盒配管做法见图：后砌墙配管钢管丝扣连接时在管接头的两端装设专用接地跨接线，如图。3.1.3.4桥架及线槽安装（1）电缆桥架安装工艺流程：桥架选择外观检查定位支吊架安装桥架组装电缆敷设桥架接地线路检查桥架盖板。（2）支架安装:安装支架时应结合深化设计，安装确保不仅垂直度满足规范，而且外观成排成线。如图所示： （3）线槽支架安装：线槽桥架在跨越防火分区及线槽穿楼板的部位做防火封堵处理。封堵板用2mm厚防火板，具体做法如图所示： （4）桥架、线槽应平直整齐，直线段的水平和垂直允许偏差应不超过长度的2%0，全长允许偏差不超过20mm。3.1.3.5电缆敷设（1）电缆敷设工艺流程：设备点验路线布置现场测量放样支架制作安装桥架安装绝缘测试试运行验收电缆敷设前应对电缆进行详细检查，规格、型号、截面、应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，并计算出电缆长度，以防电缆的交叉和混乱电缆沿支架、托盘、桥架敷设时应根据现场情况决定具体敷设方式，电缆敷设不应交叉，应排列整齐。敷设于电缆桥架内不同系统的线缆中间应加隔板。电缆支架的架设地点的选择，以敷设方便为原则，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。垂直敷设时，采用由上到下的方法：敷设时利用总包塔吊将电缆盘放置在最高处，将电缆松开并弯直，然后慢慢沿垂直部分放下去。水平敷设时将电缆放置在的转盘式放线架上，沿水平方向弯直并逐渐拉放出去，电缆方法可用人力或机械牵引。电缆敷设应及时进行标识，标志牌规格应一致，并有防腐性，挂装应牢固；标志牌上应注明线路编号、电缆型号、规格、电压等级、起止点，电缆始端、终端、拐弯处、交叉处应挂标志牌，直线段每20米设标志牌。电缆进入建筑物内的保护管必须符合防水要求。3.1.3.6 管内穿线（1）管内穿线流程：选择导线扫管穿带线放线与断线导线与带线绑扎管口带户口导线连接线路绝缘测试管内扫管穿带线：管内扫管穿带线其目的是检查管路是否畅通、准确，清扫管内积水和杂物。选择导线：根据设计图纸要求选择导线。为保证相线、零线、地线不致混淆，导线的颜色按照如下规定：A相为黄色，B相为绿色，C相为红色，N线为淡蓝色，PE线为黄绿双色PE线。导线的连接采用缠绕搪锡连接；导线进入插座面板开关，线头应按顺时针方向回弯；导线进入多联面板插座，不能串接（拱头），要制作导线分头；多股导线应搪锡后再进入线孔；6mm2以上的多股导线应压接铜鼻子，再压接在接线孔或接线铜排上。铜导线的焊接采用电炉加热锡焊法，焊接完后必须用布将焊接处的剂及其它污物擦净。线路检查及绝缘检测：管内穿线结束后，应按规范及质量验评标准进行自检互检，不符合规定时应立即纠正并进行绝缘检测。其绝缘电阻值应符合规范和设计规定的要求。3.1.3.7 配电箱、柜的安装配电箱、柜安装前应对箱体进行检查，箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，箱内元件安装牢固，导线排列整齐，压接牢固，并有产品合格证。配电箱、柜安装时应对照图纸的系统原理图检查，核对配电箱内电气元件、规格名称是否齐全完好，暗装配电箱应先配合土建预留。在同一建筑物内，同类箱盘的高度应一致。 电线管进配电箱开孔要排列整齐，用开孔钻开孔，电管进入箱内要绞丝，并加锁母、护口，箱内排线应整齐绑扎成束，扎带距离相等。配电箱内接线前应对每个回路绝缘进行测试，并记录数值，出线回路应按图纸的标注套上相应的塑料套管，标明回路编号；配电柜内出线回路采用永久性塑料标牌予以回路标注。配电箱通电试运行：配电箱安装完毕，且各回路的绝缘电阻测试合格后方允许通电试运行。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确，开关与灯具控制顺序相对应。配电箱、柜安装调试完毕后，最后在箱内分配开关下方用标签标上每个回路所控制的具体负荷、设备名称、位置，以便用户使用检修方便。3.1.3.8开关插座的安装前应先清理开关、插座盒内的夹渣、夹块等杂物。室内成排安装的开关、插座的高差不应大于0.5mm，暗开关之间留有一定的距离，暗装插座、开关的面板应端正、并紧贴墙面。PELNPEL3L2L1LNLN插座接线：面对插座，插座的左边孔接零线、右边孔接相线、上面的孔接地线，即左“零”右“相”上“地”。如下图所示： 插座接线示意图 盒内甩出的导线留出维修长度，注意不要碰伤线芯，再将线芯直接接入线孔内，并用顶丝将其压紧，然后将开关或插座推入盒内，并与墙面平齐，并上紧固定螺丝。3.1.3.9灯具安装本工程对灯具照度有严格要求，灯具的安装必须密切配合装修，我们将针对业主选定的灯具型式，在施工前绘制灯具安装详图报审后进行安装。程序：灯具检查 组装 灯具安装通电试运行。灯具的型号、规格必须符合设计要求和国家标准的规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆脱落，灯罩破裂、灯箱歪翘等现象。所有的灯具应有产品合格证。照明灯具使用的导线其电压等级不得低于交流500伏，其最小线芯截面应符合规范要求。灯具的安装严格按说明书、标准图进行，必须格外注意观感质量、标高位置要正确可靠，安装应牢固。3.1.3.10系统调试（1）调试方案电气系统送电试运行应在高、低压供配电调试正常后进行。在正式送电前应编制详细的送电方案，成立相应的送电运行小组，做好送电安全防护等工作。（2）配电箱柜试运行配电柜试运行前，检查配电柜内有无杂物，安装是否符合质量评定标准。相色、铭牌号是否齐全。在未闭合主开关时，直投柜要校相。将开关柜内各分开关处于断开位置。当主开关闭合后，逐个合上分开关。摘掉电动机接线端子，联动控制设备，看接触器动作逻辑是否按设计要求及动作是否可靠。在空载情况下，检查各保护装置的手动、自动是否灵活可靠。在负载运行时，切断弱电系统中的线路，测弱电端子，感应电是否符合厂家要求。送电空载运行24小时，无异常现象，经监理工程师及甲方检查确认后，向监理单位及甲方各报一份存档。（3）电机试运行电机试运行前，用1000V兆欧表测量电机绕组的绝缘电阻，在常温下绝缘电阻值不低于0.5M。电动机的第一次启动在空载下运行，首先点动，无问题时，空载运行时间2小时。开始运行及每隔1小时要测量并记录其电源电压和空载电流、温升、转速等。电动机在运行时进行电机的转向、换向器、滑环及电刷工作情况、电机温升等到的检查。交流电动机在空载状态下可启动次数及时间间隔应符合产品技术条件的要求；无要求时，连续两次启动时间不应小于5分钟，再次启动应在电动机冷却至常温后。交流电动机的带负荷连续起动次数，如生产厂家无规定时，可按下列规定：在冷态时，可连续起动二次；在热态时，可连续起动一次。运行电压、电流应符合建筑设备或工艺装置的空载状态运行要求，符合设计要求。（4）照明器具试运行电气照明器具应以系统进行通电试运行，系统内的全部照明灯具均得开启，同时投入运行，运行时间为24小时。全部照明灯具通电运行开始后，要及时测量系统的电源电压负荷电流，并做好记录。试运行过程中每隔8小时还需测量记录一次，直到达24小时运行完为止。上述各项测量的数值要填入试运行记录表内。3.1.3.11接地电阻测量采用接地电阻测试仪对接地电阻进行测量，其测得的电阻值应满足设计及规范要求。接地网接地电阻测量点不得少于3处，且每点测量最少为3次，计算出数据的平均值即可认为是该点的接地电阻值。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
