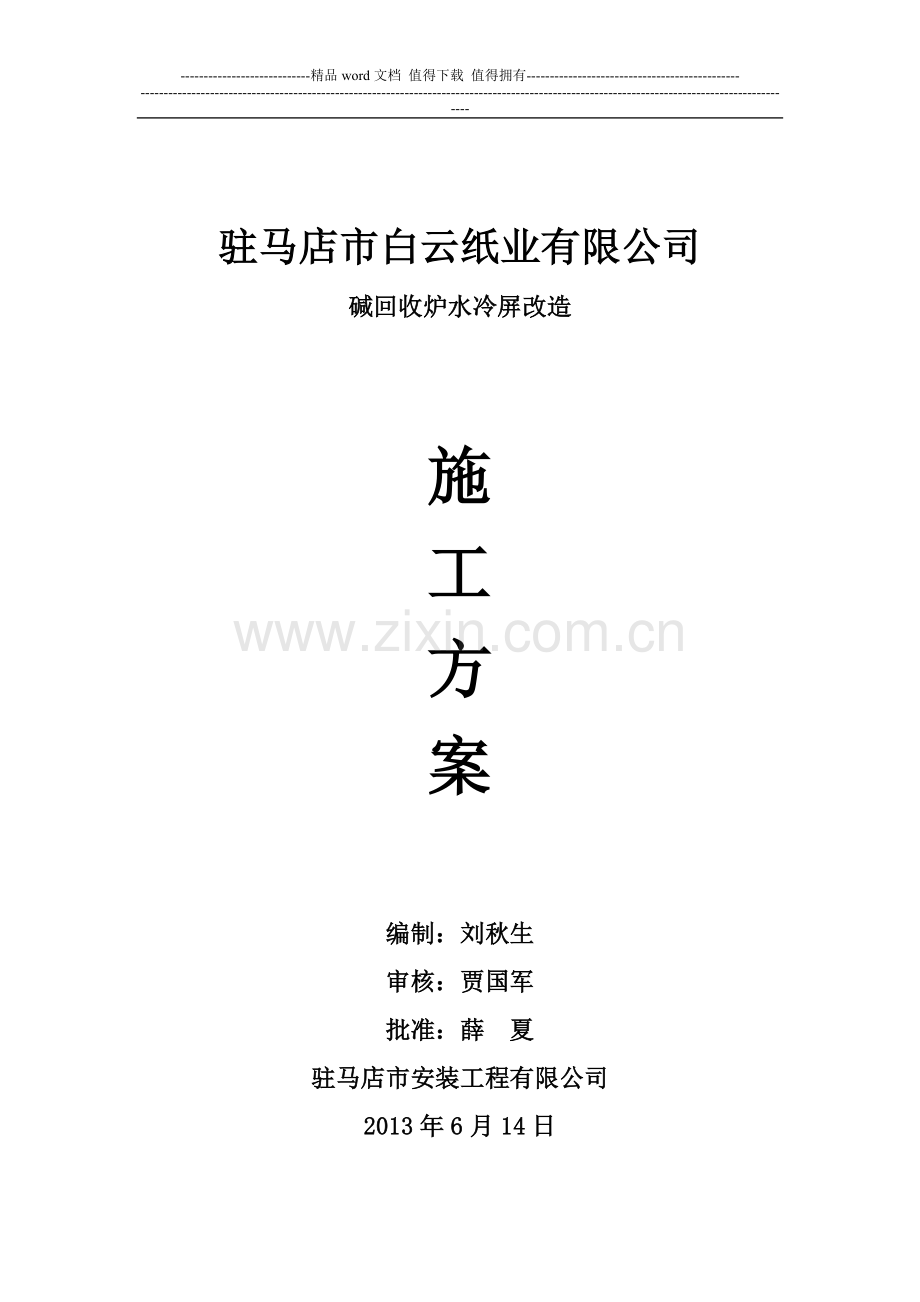

驻马店市白云纸业有限公司
碱回收炉水冷屏改造

施
工
方
案

编制：刘秋生
审核：贾国军
批准：薛 夏
驻马店市安装工程有限公司
2013年6月14日

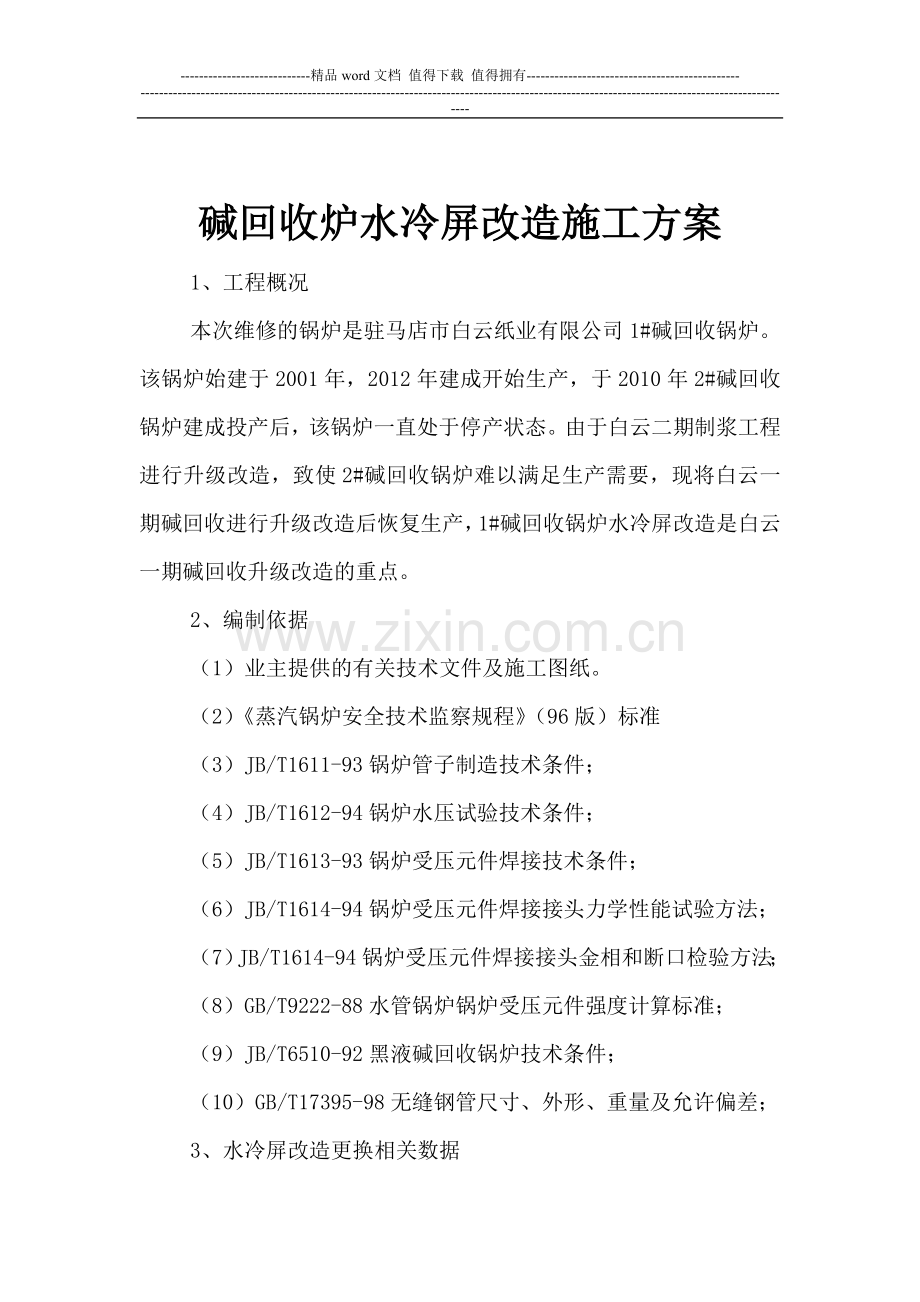

碱回收炉水冷屏改造施工方案
1、工程概况
本次维修的锅炉是驻马店市白云纸业有限公司1#碱回收锅炉。该锅炉始建于2001年，2012年建成开始生产，于2010年2#碱回收锅炉建成投产后，该锅炉一直处于停产状态。由于白云二期制浆工程进行升级改造，致使2#碱回收锅炉难以满足生产需要，现将白云一期碱回收进行升级改造后恢复生产，1#碱回收锅炉水冷屏改造是白云一期碱回收升级改造的重点。
2、编制依据
（1）业主提供的有关技术文件及施工图纸。
（2）《蒸汽锅炉安全技术监察规程》（96版）标准
（3）JB/T1611-93锅炉管子制造技术条件；
（4）JB/T1612-94锅炉水压试验技术条件；
（5）JB/T1613-93锅炉受压元件焊接技术条件；
（6）JB/T1614-94锅炉受压元件焊接接头力学性能试验方法；
（7）JB/T1614-94锅炉受压元件焊接接头金相和断口检验方法；
（8）GB/T9222-88水管锅炉锅炉受压元件强度计算标准；
（9）JB/T6510-92黑液碱回收锅炉技术条件；
（10）GB/T17395-98无缝钢管尺寸、外形、重量及允许偏差；
3、水冷屏改造更换相关数据
水冷屏图号：286-0206-0
水冷屏数量：8组计256件
水冷屏重量：10040Kg
4、新水冷屏设计制造技术要求
（1）每件水冷屏管制造时上端加长5mm；
（2）增加联排设计；
（3）图纸按照现行国家标准进行设计报审；
（4）水冷屏总图通过制造厂所在地技术监督局审查；
（5）增加两排固定装置；
（6）单件水冷屏制造对接焊口不得超过1个；
（7）256件水冷屏制造有对接焊口的不得超过64件；
5、安装程序
炉顶保温及炉内杂物清理→
炉内水冷屏底部搭设组装平台→
炉外水冷屏下集箱下部搭设组装平台→
炉顶、炉侧密封拆除→
炉右侧下部7-9米处保温拆除→
炉内相对位置清除→
外部平台拆除→
角部水冷壁管拆除→
水冷屏上下集箱尺寸检查、固定→
原水冷屏管拆除→
水冷屏上下集箱接头清理检查→
新水冷屏管通球检查→
新水冷屏管从后部向前部推进式安装→
新水冷屏管联排固定安装→
分项检查→
密封→
全部水冷屏安装完成后水冷壁管恢复→
全部安装完成后水压试验→
保温及平台恢复
6、注意事项
（1）旧锅炉水冷屏管拆除：旧锅炉水冷屏管拆除采用氧气-乙炔火焰进行割除，割除时旧锅炉水冷屏管剩余长度应保持一致，并使成排的管口处于一条直线上。割除下来的旧锅炉水冷屏管运出锅炉炉膛，放置到指定位置。
（2）旧锅炉水冷屏管管口的打磨：旧锅炉水冷屏管管口的打磨应包括以下两个部分，距水冷屏管管口2cm的内外管壁上的灰尘、锈迹、油污打磨干净，打磨管子坡口，坡口要求为65°。
（3）锅炉水冷屏管尺寸校正：锅炉水冷屏管尺寸校正应根据锅炉的外形尺寸制作平台，然后根据水冷屏管图纸进行放线，将水冷屏管放到平台上与放线比较，水冷屏管各部分尺寸误差应不超过2㎜，不合格的水冷屏管应进行校正处理。
（4）锅炉水冷屏管管口的打磨：锅炉水冷屏管管口的打磨应包括以下两个部分，距水冷屏管管口2cm的内外管壁上的灰尘、锈迹、油污打磨干净，打磨管子坡口，坡口要求为65°。
（5）锅炉水冷屏管对接安装：锅炉水冷屏管对接安装时应保持成排水冷屏管间隙一致、美观，管子对口间隙一致，管子对口间隙为2㎜。
（6）水冷屏管焊口焊接：根据水冷屏管的尺寸和材质，本次维修更换水冷屏管的焊接采用手工氩弧焊焊接，氩弧焊焊丝采用TIJ-50，每道焊缝分两层焊接，焊接参数如下：焊接电流80-105A，焊接电压14-16V，焊接速度10-12cm/min,氩气流量为11-13L/min。水冷屏管焊接的焊工应具有合格焊工资质证，并具有相应合格项目。
（7）水压试验：锅炉水压试验应在锅炉埋管焊接完成并经超声波检验合格后进行，锅炉水压试验应符合及《锅炉安装工程施工及验收规范》要求。锅炉水压试验由甲方锅炉操作人员进行上水、升压操作，安装施工人员配合并进行水压试验中的检查。
7、技术安全措施
（1）安全施工基本要求
进入现场必须戴好安全帽。
2米以上高空作业，必须系好安全带。
高空作业不得上下乱仍东西。
各种电动机械设备必须具有有效的安全接地和防漏电保护装置。
（2）管子焊接
焊工操作时要戴好防护用具。
氧气瓶、乙炔瓶按安全规定堆放、使用。
焊接工作完毕后，应及时清理现场，切断电源。
