西安曲江新区岳家寨一路东段（新线位）市政工程
西安曲江新区岳家寨一路东段（新线位）市政工程
道路、雨水、污水、电缆沟道工程施工

施
工
组
织
设
计

编制：
审核：
批准：

中十冶集团有限公司岳家寨一路东段项目部
二0一0年十二月十一日

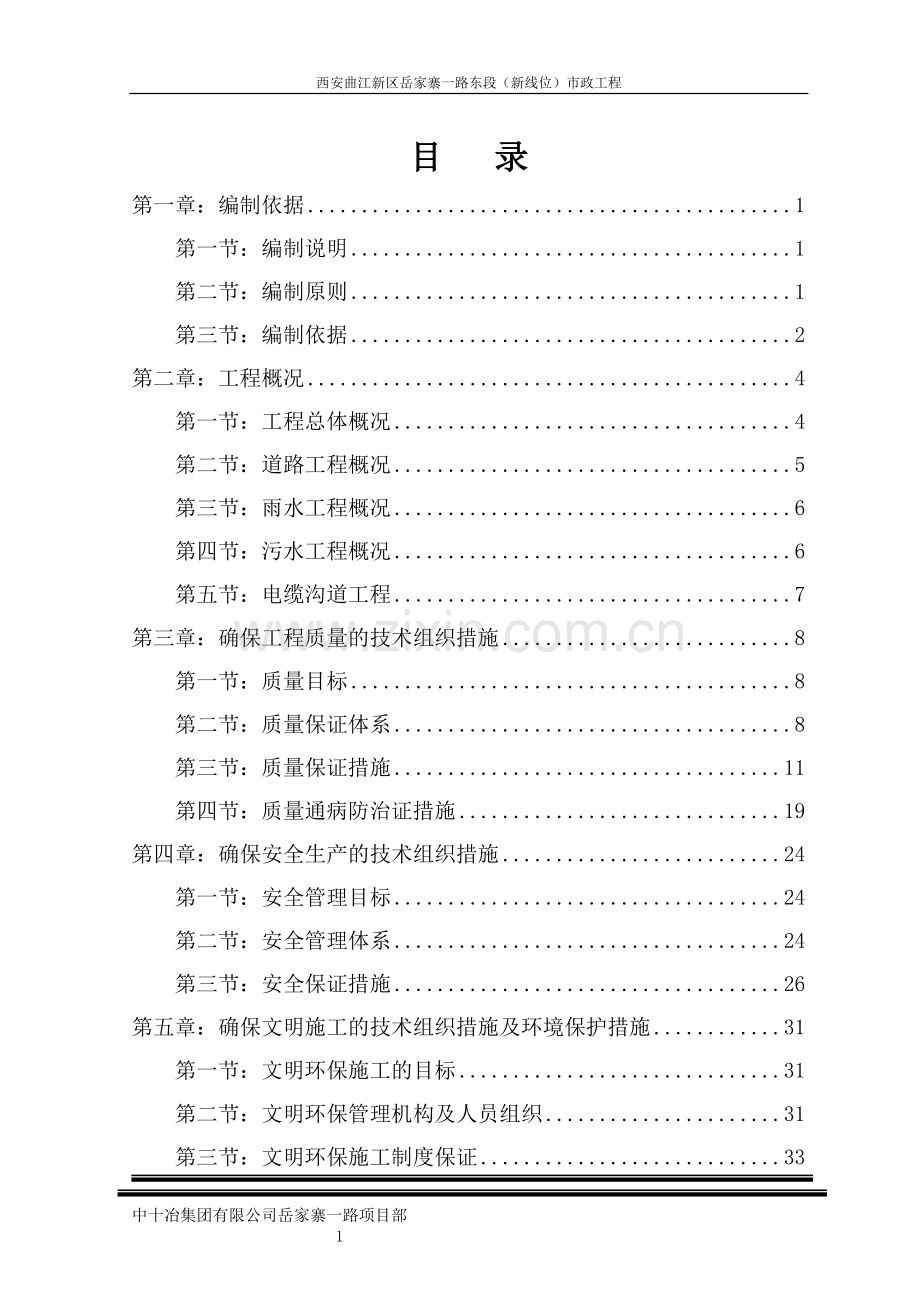

目 录
第一章：编制依据 1
第一节：编制说明 1
第二节：编制原则 1
第三节：编制依据 2
第二章：工程概况 4
第一节：工程总体概况 4
第二节：道路工程概况 5
第三节：雨水工程概况 6
第四节：污水工程概况 6
第五节：电缆沟道工程 7
第三章：确保工程质量的技术组织措施 8
第一节：质量目标 8
第二节：质量保证体系 8
第三节：质量保证措施 11
第四节：质量通病防治证措施 19
第四章：确保安全生产的技术组织措施 24
第一节：安全管理目标 24
第二节：安全管理体系 24
第三节：安全保证措施 26
第五章：确保文明施工的技术组织措施及环境保护措施 31
第一节：文明环保施工的目标 31
第二节：文明环保管理机构及人员组织 31
第三节：文明环保施工制度保证 33
第四节：文明施工及文物保护措施 34
第五节：环境保护措施 40
第六章：确保工期的技术组织措施 44
第一节：工期目标 44
第二节：工期管理组织机构 44
第三节：工期保证措施 45
第七章：施工方案和项目经理部组成人员 48
第一节：施工测量 48
第二节：土方工程 52
第三节：道路工程施工方案 57
第四节：雨、污水管道工程施工方案 73
第五节：电缆沟道工程施工方案 79
第六节：组织机构及项目经理部人员 88
第七节：管理职责 91
第八章：施工机械配备和材料投入计划 96
第一节：施工机械配备 96
第二节：材料投入计划 99
第九章：施工进度表或施工网络图 101
第十章：劳动力安排计划及劳务分包情况表 102
第一节：劳动力计划 102
第二节：劳务分包情况 103
第十一章：施工总平面布置图 103
第十二章：新技术、新产品、新工艺、新材料应用 107

中十冶集团有限公司岳家寨一路项目部
2
第一章：编制依据
第一节：编制说明
我公司属国家建筑安装工程施工总承包一级企业，具有独立承担大中型工业与民用建筑、安装工程施工、各类钢结构制作安装、压力容器制造、打桩、吊装、公路桥梁综合施工能力。公司先后承担渑池铝厂建筑工程道路、管网工程；陕西神木化学工业有限公司20万吨/年甲醇项目厂区地下管网工程；西部大道、博士路道路及雨、污水工程；咸阳沣河新区阳光大道、钓台路工程；秦始皇陵遗址公园安置道路工程等多项工程，具有丰富的类似工程施工经验，培养出一批施工技术过硬的施工队伍。
编制本施工组织设计的指导思想是以质量为中心，确保环境、职业健康安全目标的实现，全面贯彻实施GB/T19001-2000及GB/T28001－2001管理标准,建立健全工程项目管理体系，编制项目管理目标与指标，确保工程有序运行。本工程一旦我司中标，我们将选配高素质的项目经理、项目技术负责人和工程技术管理人员，积极推广新技术、新工艺、新材料的应用，科学管理、精心组织，以求优质、安全、高效地完成本项目的全部施工任务，为业主提供优质的产品和优良的服务。
针对本工程设计特点，本施工组织设计着重从人员、机械设备、施工技术、施工管理、安全达标、文明工地创建等方面进行部署，合理组织，精心管理，确保质量、工期目标的实现。
第二节：编制原则
1、遵循招标文件条款的原则，在编制施工组织设计文字说明及图表中，严格按照招标文件的规定，做到统一标准，规范编制。
2、遵循设计文件和施工规范的原则，在编写主要项目施工方法中严格按照设计要求，执行现行施工规范和验收标准，正确组织施工，确保工程的质量进度。
3、坚持实事求是，一切从实际出发的原则，在制定施工方案中，根据本单位施工能力、经济实力、技术水平，坚持科学组织，合理安排，确保高速度、高质量、高效率完成工程的建设。
4、坚持施工过程严格管理的原则，在工序施工中，严格执行监理工程师的指令，科学施工，严格管理。
5、坚持积极推广应用“四新”成果的原则，在各项工序施工中，对于能够提高或保证工程施工质量，施工进度，降低工程成本的新技术、新设备、新工艺、新材料积极采用，发挥科技在施工中的先导作用。
第三节：编制依据
1、工程招标文件；
2、施工图纸
3、国家现行有关“施工质量验收规范”、“施工技术规范及操作规程”等；
4、国家现行有关安全生产法规、建筑安装工人安全技术操作规程；
5、我公司按GB/T-IS09001-2000系列标准要求编制的分项工程施工作业指导书；
6、文明施工的有关规定；
7、类似工程的施工经验，我公司技术装备和施工力量部署状况及具体的施工条件。
8、施工现场的自然条件和具体情况（地质地形、周围环境、交通运输、供水供电等）。
9、规范标准
9.1《工程测量规范》（GB5026-93）
9.2《城市道路设计规范》（CJJ37-90）
9.3《公路沥青路面设计规范》(JTG D50-2006)
9.4《城市道路和建筑物无障碍设计规范》(JGJ50-2001)
9.5《湿陷性黄土地区建筑规范》(GB50025-2004)
9.6《公路路基设计规范》（JTG D30-2004）
9.7《市政公用工程设计文件编制深度规定》(中华人民共和国建设部，2004年3月)
9.8《公路工程抗震设计规范》(JTJ004-89)
9.9《电力工程电缆设计规范》（GB50217-94）
9.10《地沟及盖板》(95J331)
9.11《电缆敷设》(D101-1～7)
9.12《室外排水设计规范》（GB50014-2006）
9.11《室外给水排水和燃气热力工程抗震设计规范》（GB50332-2003）
9.14《给水排水工程管道结构设计规范》（GB50332-2002）
9.15《给水排水管道工程施工及验收规范》（GB50268-2008）
9.16《给水排水工程埋地预制混凝土圆形管管道结构设计规程》（CECS 143:2002）
9.17《给水排水工程顶管技术规程》（CECS 246:2008）
9.18《混凝土和钢筋混凝土排水管》（GB/T 11836-2009）
9.19《混凝土排水管道基础及接口》(04S516)
9.20《排水检查井》(02S515、02（03）S515)
9.21《湿陷性黄土地区室外给水排水管道工程构筑物》(S531-1～5)
9.22《雨水口》（05S518）
9.23《混凝土和钢筋混凝土排水管》(GB/T 11836-2009)
第二章：工程概况
第一节：工程总体概况
岳家寨一路位于西安曲江新区的东南部，道路西起曲江大道，东至雁翔路，本次设计路段为岳家寨一路东段，西起岳家寨二路，东至雁翔路，道路全长557.155米。沿线分别于岳家寨二路、雁翔路相交。岳家寨一路规划红线宽度40米，双幅路型式。
道路在起点-K0+105段位于尧柏水泥厂，水泥厂内为水泥混凝土硬化路面；在K0+105-道路终点为树林和空地，其中在K0+105-K0+108段道路中心线北侧10-12米以外为涝池。
本工程内容包括道路、雨水、污水、电力管沟工程。
第二节：道路工程概况
1、道路断面
1.1纵断面：纵断面设计以雁翔路非机动车道边缘设计高程为控制高程，同时综合考虑平、纵断面线型协调配合、排水要求、填挖工程量进行设计。
1.2横断面：道路横断面按西安曲江建设集团提供的标准横断面进行布置。正常段道路规划红线宽度为40米，双幅路型式，其中中央分隔带宽4米，两侧车行道各宽14米，两侧路侧带各宽4米。渠化段通过拓宽红线实现渠化，红线宽度为50米，双幅路型式，其中中央分隔带宽4米，两侧车行道各宽17.5米，两侧路侧带各宽5.5米。
正常段道路横坡：车行道1.5％，人行道2％。
渠化段道路横坡：车行道1.19％，人行道2％。
2、路基
2.1路床土基回弹模量应不小于30Mpa。
2.2路基填料不得使用有机土、杂填土、生活及建筑垃圾和含有腐朽物质的土。
2.3路基防护：填挖方均采用放坡，填方路段边坡坡度为1：1.5，挖方路段路堑边坡为1：1.0。对陡坎大于1米的填方路段进行台阶处理，台阶高0.4米，宽1米并设向内2%-4%的坡度。
3、路面结构
路面设计以双轮组单轴载100KN（BZZ—100）为标准轴载，车行道采用沥青混凝土路面，设计年限15年。
3.1车行道路面结构组合为：
5厘米细粒式SBS改性沥青混凝土(AC-13)
黏层油0.3kg/m2
7厘米中粒式沥青混凝土(AC-20)
1厘米沥青单层表面处治（S12）
透层沥青lkg/m2
32厘米二灰碎石（重量比为8：17：75）
20厘米石灰土（含灰量为10%， 重量比）
总厚度65厘米。沥青面层压实度≥95%（以马歇尔试验密度为标准密度），二灰碎石层压实度≥98%，石灰土层压实度≥95%，土基压实度≥95%。
抗滑标准：
摆式仪测定值Fo为47～50，构造深度TD为0.4～0.6mm，石料磨光值PSV为37～40。
3.2人行道路面结构组合为：
6厘米透水工程砖（30X15X6厘米）
2厘米M10水泥砂浆
5厘米C20细粒式水泥混凝土
15厘米石灰土（含灰量8%，重量比）
总厚度28厘米。石灰土层压实度≥95%，土基压实度≥95%。
混凝土透水砖抗压强度≥Cc40，抗折强度≥Cr4.0，防滑等级为R3，相应防滑性能指标BPN≥65。
第三节：雨水工程概况
本工程为西安曲江新区岳家寨一路东段（新线位）市政工程-雨水工程。本次设计岳家寨一路东段西起岳家寨二路，东至雁翔路，道路全长557.155米，规划红线宽度为40米。
设计雨水管道起点为岳家寨二路，自西向东敷设，终点接规划十一路规划d2000mm雨水管道，流域面积47.48ha，设计管径d600~d1500mm，管长524.59m。本次设计雨水管道位于道路中线以南5.5米处。
由于规划十一路规划d2000mm雨水管道还未实施，近期将岳家寨一路设计雨水管道与雁翔路设计雨水管道连通，以临时解决该区域雨水的排放问题。
1、管材及接口：d600mm设计管道采用Ⅱ级钢筋混凝土承插口圆管，开槽施工，承插口橡胶圈接口；d1500mm设计管道，开槽施工段采用Ⅱ级钢筋混凝土钢承口圆管，钢承口橡胶圈接口；d1500mm设计管道，顶管施工段采用Ⅲ级钢筋混凝土钢承口圆管，钢承口橡胶圈接口。
橡胶采用氯丁橡胶，使用寿命50年；钢承口管嵌缝采用聚硫密封膏。
2、检查井：Y13井为雁翔路已设计雨水井，其余井采用矩形直线砖砌雨水检查井。
3、管道基础：开槽施工段采用120°混凝土基础；顶管施工段采用土弧基础，顶管工作坑内管道采用180°混凝土基础。沿混凝土管道条形基础每隔12m左右的管道接口处设置变形缝，变形缝宽30mm，变形缝内填充材料为油浸木丝板。
4、雨水口：采用偏沟式双、多箅雨水口混凝土井圈，铸铁井箅，雨水口深度H≤1.1米，雨水口内、外壁均采用1：2水泥砂浆加5%防水剂抹面厚20mm。雨水口连接管采用d300mm（双箅）、d400mm（多箅），Ⅰ级钢筋混凝土承插口管，并以i≥0.01的坡度坡向检查井。雨水口连接管采用120°混凝土基础，承插橡胶圈接口。
5、爬梯：采用塑钢爬梯。
6、井盖及井盖座：检查井井框盖采用可调式重型球墨铸铁井框盖，承载等级≥400KN。
7.雨水口箅子均安装防盗链；检查井均安装防坠网，防坠网安装高度位于盖座以下250mm，要求防坠网每两年更换一次。
8.预埋管道上、下游端口均用M10水泥砂浆砌Mu10砖暂时封堵，用1：2水泥砂浆抹面厚20mm。
9.检查井周围用3：7灰土回填至路面结构层，回填宽度500mm，密实度≥95%（轻型击实标准），且要求回填部分与检查井周围结合严密。
第四节：污水工程概况
本工程为西安曲江新区岳家寨一路东段（新线位）市政工程-污水工程。本次设计岳家寨一路东段西起岳家寨二路，东至雁翔路，道路全长557.155米，规划红线宽度为40米。
设计污水管道起点为岳家寨二路，自西向东敷设，终点接规划十一路规划d1000mm污水管道，服务面积49.42ha，设计管径d400- d600mm，管长499.30m。本次设计污水管道位于道路中线以北5.5米处。
由于规划十一路规划d1000mm污水管道还未实施，近期将岳家寨一路设计污水管道与雁翔路设计污水管道连通，以临时解决该区域污水的排放问题。
1.管材及接口：设计管道采用Ⅰ、Ⅱ级钢筋混凝土承插口圆管，承插口橡胶圈接口（开槽施工），橡胶采用氯丁橡胶，使用寿命50年。
1.检查井：W12井为雁翔路已设计污水检查井，井深≥D+3040mm时，选收口式，井深＜D+3040mm时，选盖板式。
2.管道基础：管道采用120°、180°混凝土基础，沿混凝土管道条形基础每隔12m左右的管道接口处设置变形缝，变形缝宽30mm。变形缝内填充材料为油浸木丝板。
3.井盖及井盖座：检查井井框盖采用可调式重型球墨铸铁井框盖，承载等级≥400KN。
4.爬梯：采用塑钢爬梯。
5.检查井均安装防坠网，防坠网安装高度位于盖座以下250mm，要求防坠网每两年更换一次。
6.预埋管道上、下游端口均用M10水泥砂浆砌Mu10砖暂时封堵，用1：2水泥砂浆抹面厚20mm。
7.检查井周围用3：7灰土回填至路面结构层，回填宽度500mm，密实度≥95%（轻型击实标准），且要求回填部分与检查井周围结合严密。
第五节：电缆沟道工程概况
1、根据曲江新区电力规划线位设计岳家寨一路东段电缆沟道。岳家寨一路路宽40米（渠化段为50米），电缆沟道线位为中北18.5~23.5米，起点K0+037，终点K0+552，线路总长485米。新建1*1.4米电缆沟道485米。
当给水管道予接口进入沟道垫层时，应将沟道垫层逐渐抬高20厘米（予接口前后3米的范围），对应的盖板顶填土厚度由50厘米逐渐减为30厘米。
2.沟道容量：沟道采用砖砌沟道，沟道外尺寸为1.52（宽）*1.19（高）米，沟道内尺寸为1*1.4米，墙宽24厘米，沟道内壁用2厘米厚的1：2水泥防水砂浆压平，沟顶进行勾缝。1*1.4米沟道为半通行地沟。玻璃钢电缆支架外露净长40厘米，每层支架可敷设3根10KV电缆。沟道一侧设五层支架，每层间距25厘米，本次设计沟道容量为15回10KV电缆。井盖采用玻璃钢井盖。该沟道不设接地线。
3.施工要求：沟道间距50米设人孔井口及井下间距100米设积水井1处（间距可根据实地适当增减）。岳家寨一路东段设计纵坡最小为0.4%，而电缆沟道是根据道路设计资料为依据进行设计修建的，故满足电缆沟道纵向坡度最小大于0.3%要求。
沟道通风采用人孔井自然通风方式。
4.主要材料：
①1*1.4米电缆沟道 485米
②玻璃钢电缆支架 3/500型 2425套
③人孔井盖 玻璃钢井盖 10套
④积水井 5套
5.注意事项：
①为避免挖断不明业主的雨水、污水、给水、通信、天然气等地下管线，故在修建电缆沟道时，尽量采用人工谨慎开挖。
②地基开挖后，若含水量过高，可将3：7石灰土改为1：9水泥灰土。
③该设计采用H型高强玻璃钢电缆支架，如采用其他同类产品时，其性能应满足以下：
氧指数≥32.5%
弯曲强度≥160Mp
GFY4-600H最大压力正面≥320kg；侧面≥250kg
GFY4-505H最大压力≥130kg
GFY4-390H最大压力≥130kg
第三章：确保工程质量的技术组织措施
第一节：质量目标
工程一次验收合格率达到100%；
确保工程达到国家现行的工程质量验收标准以及本工程验收的有关规定。
第二节：质量保证体系
1、质量保证体系的运行
我集团公司为实现本标段的质量目标，按照GB/T19002-ISO9002 质量保证体系的要求，建立健全质量保证体系。坚持以“履行质量责任和承诺，让顾客放心；提供优良产品和服务，使用户满意；树立良好信誉和形象，同行业领先。”的质量方针为指导，要求全体人员牢固树立“百年大计，质量第一”的思想。施工中运用现代化质量管理方法，确定质量控制重点，科学组织，强化施工方案，强化过程控制，确保每道工序质量，实现本工程质量的动态优化管理。树立上道工序为下道工序服务、管理工作为现场工作服务的思想，实现质量目标。
2、建立项目经理部质量保证体系及质量管理体系并确保有效运行。建立由项目部直管施工队的质量管理体系。项目部设立安全质量部，部内设专职质检工程师，施工队设专职质检员，施工工班设兼职质检员，作为质量管理机构，在施工过程中坚持工班自检、质检人员专检、监理工程师终检的方法，实施工程质量全员、全方位、全过程、全要素的管理，实行主管领导对工程质量终身负责制。开工前将按照公司《质量手册》、《程序文件》的要求进行质量策划，编制项目质量计划，开展日常质量活动，并通过内部和外部质量审核，保证质量体系有效运行。

质量保证体系
组织保证
工作保证
制度保证
质量管理领导小组
项目经理
项目总工
工程队长
质检工程师
技术质量部：施工技术、工程调度、.施工测量、质量目标、质量安全检查控制测试
计量站：试验检测计划、
财务部：计划.预算.合同.财务管理
物资、设备部：材料、设备采购
办公室：配合质量检查及技术教育和培训
施工准备阶段
挑选合格的技术人员和技术工人
提交工程进度计划，编制实施性施工组织设计工程原材料、预制构件、半成品的质量检验施工机械设备的质量、性能控制
临时工程、施工现场及环境的质量控制
施工阶段
施工技术、质量保证措施交底
施工工艺质量控制
工程质量自检控制
工序交接质量控制
中间产品质量控制
分项工程质量检验
分部工程质量检验
竣工阶段
工程竣工文件的编制、竣工质量自检
工程交工验收、业主签发交工证书
缺陷责任期
对存在缺陷、病害或其它不合格之处进行修补、重建
质量责任制
开工报告审批制度
设计文件复核制
测量双测制
工程试验检测制
分阶段技术交底制
隐蔽工程检查签证制
分项工程质量评定制
验工质量签证制
定期与日常质量教育检查制
事故处理报告制
项目经理质量责任制
总工程师质量责任制
质检工程师质量责任制
试验人员质量责任制
测量人员质量责任制
工程队长质量责任制
施工班组长质量责任制
兼职质检员质量责任制
操作工人质量责任制

质量保证体系
第三节：质量保证措施
1、质量控制组织机构
项目经理部成立质量管理领导小组，由项目经理任组长，项目总工任副组长，各相关技术、质检人员参加，对质量体系及工程质量进行监督监察，及时召开工程质量分析会，研究制定改进措施。
2、组织措施
2.1 工程质量实行领导终身责任制
从项目经理到各施工队实行领导责任终身制。将质量目标层层分解，一级包一级，一级保一级，从严格技术把关入手，抓好施工生产全过程的质量管理。
2.2 健全质量检查机构、加强质量跟踪监督检查
项目经理部设置安全质量部，设专职质检工程师对整个工程进行全方位施工质量检查，同时队级设质检员，工班设专人兼职质检工作，施工时坚持自检、互检、交接检制度，使工程质量在施工全过程中始终处于受控状态。同时用检测控制工序，让工序控制过程，靠过程控制整体。
从施工每一道工序，每一个细节入手，全过程的跟踪检测，以确保工程质量。
3、管理措施
3.1 开展全面质量管理
抓好质量教育，加强全员质量意识，牢固树立“百年大计，质量第一”的观念。从材料的采购供应、质量验收到各个工序的施工生产过程、竣工验交等执行全过程管理，用良好的工作质量保证工序质量，把全面质量管理的思想、方法确实应用到本合同段施工的全过程。
3.2 严格质量标准
工程严格实施标准化作业，做到全部工序有标准，有检查，并把新技术、新工艺、新方法运用到各项施工生产中去，切实保证标准化的作业质量。对于不合格产品要坚决推倒重来，决不遗留隐患、后患。
3.3 严格执行签证制度
严格执行监理工程师签证制度，上一道工序没有通过，下一道工序不得进行。
3.4 严格奖惩制度
明确质量责任，实行工资、奖金与工程质量挂钩，奖罚分明，对严重失职者不仅在经济上进行处罚，而且还要视其情节给予必要的行政处分，以教育本人，警戒大家。
3.5 严把材料关
外购材料必须三证（出厂证、合格证、检验证）齐全，进场后需按规定进行复检，确认合格后才能使用。
4、技术措施
4.1 路基质量保证措施
⑴做好路基基底处理和特殊路基施工路基的基底处理、暗渠两侧墙壁回填均为路基施工的关键环节，在施工中要特别注意，特殊路段及早安排施工，保证路面施工前该段路基具有足够的预压时间。
⑵建立设备精良齐全的工地试验室
为确保工程质量，开工之前，根据工程需要，建立能满足各项试验要求的工地试验室，并选派技术熟练的人员，组成精干的试验队伍，装备精良齐全的试验仪器，做好各项试验工作。试验人员必须持证上岗，试验仪器设备必须由国家相关部门标定认可。
⑶确立可靠的检测方法，建立严密的检测制度
①确立检测手段
密实度检测，是控制路基压实质量的重要环节，也是评价工程质量和压实效果的基本手段，对于确保工程质量极为重要。为了有效地控制压实质量，确保工程进度，检测手段应该既能保证检测结果准确可靠，又能满足工程进度的要求。为此我们把检测方法定为两类。一类是基本手段：定为灌砂法、环刀法与核子密度仪；另一类是加强手段：采用核子密度仪和K30载荷仪。
在正式进行检测之前，首先用灌砂法、环刀法与核子仪进行对比测试，以灌砂法或环刀法测得的土壤干密度为标准，对核子密度仪进行标定（即调整偏值），使核子密度仪的测试数值与灌砂法和环刀法一致，同时，进行灌砂法（或环刀法）与K30 载荷仪的相关数据试验，取得两种方法的相关数值，然后将上述两种试验的结果报请监理批准。
②建立严格的检测制度
在正式检测前，先制定一套系统完整严格的检测管理制度，一是工作程序性管理制度，把一些对质量具有重要影响的工作程序用制度的形式固定下来；二是专项质量检验、验收制度，按照“跟踪检测”、“复检”、“抽检”三个等级进行。
③严格控制含水量
含水量问题是影响压实效果的关键因素之一，正确合理的含水量范围，应与填料性质、工程要求的压实度和碾压机械的压实能力有关。为了解决这一问题，我们将使用“TSC-1 土壤压实施工控制含水量测定仪”，该仪器可根据压实施工的土壤性质、要求压实度和碾压机械的压力三个因素迅速给出施工控制含水量允许范围上下限的正确数值，并能快速测定填筑层土壤含水量的数值。根据这些数值，仪器能够迅速给出“能”、“否”碾压的判断，在压实施工中使用该仪器对填筑层的土壤含水量进行快速测定，从而可以避免盲目碾压和不必要的湿润与翻晒，以确保工程质量。
④重视测量工作
选派技术水平高、操作熟练的技术人员组成强干的队伍。项目部设测量班，主要负责控制测量、放线定位测量和对工程进行复核、检查及其它抽查性测量工作。
装配先进的测量仪器，项目部装配全站仪、精密水准仪等先进的测量仪器，以便充分地保证测量精度。
测量时认真做好记录，所有施工测量记录和计算成果均按工程项目分类装订成册，并附必要的文字说明。隐蔽工程质量检查的附件，施工测量资料及竣工测量资料，作为工程竣工验收的附件。
⑷土方路基
土方路基实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1
压
实
度
(%)
零填及路堑上
路床(cm)
0-30
95
密度法：每2000m2每压实层测4处
路
堤
(cm)
上路床
0-30
95
下路床
30-80
上路堤
80-150
94
下路堤
＞150
92
2
纵断高程(mm)
+10，-20
水准仪：每200m测4断面
3
中线偏位(mm)
100
经纬仪：每200m测4点
4
宽度(mm)
不小于设计值
米尺：每200m测4处
5
平整度(mm)
20
3m直尺：每200m测4处×3尺
6
横坡(%)
±0.5
水准仪：每200m测4个断面
7
边坡
不陡于设计值
抽查每200m测4处
4.2道路基层工程
⑴二灰碎石摊铺
根据灰土碎石层的厚度和预定的干容及水泥剂量，计算每一平方米水泥稳定层所需的水泥重量，并换算出每包水泥（50kg）的砂砾石用量。
⑵拌和整平时间的控制
混合料的时间拌和按60 秒钟进行掌握，振捣整平施工必须紧跟进行，二灰碎石层的施工，从拌和到整平成活的时间宜控制在1.5 小时之内。
⑶碾压整平
基层振捣施工要求与路面相同，因基层表面不平整的修整很困难，故施工过程必须严格控制好板面高程和平整度。与构筑物连接的地方，如地下管线的地面井口、挡墙边缘等，往往不能充分地振实，施工过程中应特别注意。
⑷基层（混合料稳定层）的质量检查验收
道路沥青砼面层施工前，必须严格按照施工规范的各项要求，对道路基层进行严格的质量检查验收，具体的检查验收工作由我施工单位先行验收合格后，申请监理工程师组织验收合格后，请其在有关检查记录上，予以签证认定。
对于该工程道路基层的质量检查验收，外观检查主要检查基层表面是否平整密实，有无坑洞、松散，有无明显起伏和粗细集中等现象，以及12 吨以上重型碾压机机械轮迹是否大于5 毫米等情况；实测实量应把重点放在压实度、厚度、板结厚度、高程和平整度等项目上。对于经检查认定质量不合格的路段、部位，如果是压实度、厚度、板结厚度或高程不符合要求的，不管面积多大，必须全部返工重做；对于其他检查项目，允许进行修整，但必须经监理单位组织质量复检合格，办理检查验收签证后，方可进行路面工程施工。
4.3沥青混凝土质量措施
⑴原村料的质量检查：沥青、粗集料、细集料、填料。
⑵混合料的质量检查：油石比、矿料级配、稳定度、流值、空隙率；混合料出厂温度、运到现场温度、初压温度、碾压终了温度；混合料拌和均匀性。
⑶面层质量检查：厚度、平整度、宽度、高程、横坡度、压实度、偏位、摊铺的均匀性。
4.4构筑物质量保证措施
（1|）砼工程
砼所用的原材料必须符合以下规定：
①水泥必须有质量证明书，并应对其品种、标号、包装、出厂日期等进行检查。对水泥质量有怀疑或水泥出厂超过三个月，应复查试验，并按试验结果使用或处理。
②骨料应符合有关规定。粗骨料最大颗粒粒径不得大于结构截面最小尺寸的1/4，同时不得大于钢筋间距最小净距的3/4。
③外加剂应符合规范规定，并经试验符合要求后，方可使用。
④配合比由技术质检科先进行试配，经试验合格后方能进行正式生产；并严格按配合比进行计量上料，认真检查砼组成材料的质量、用量、坍落度，按要求做好试块。
⑤浇筑砼时，对模板的杂物和钢筋上的油污等应清理干净，对模板的缝隙和孔洞应予堵严。对已浇筑完毕的砼应及时养护。浇筑砼时应连续进行。当必须间歇时，其间歇时间应缩短，并应在前层砼凝结前，将次层砼浇筑完毕。砼运输、浇筑及间歇的全部时间不得超过有关规定。每一振点的振捣时间应使砼表面呈现浮浆和不再沉落。当采用插入式振捣器时，捣实普通砼的移动间距不宜大于振捣器作用半径的1.5 倍；振捣器与模板的距离，不应大于其作用半径的0.5 倍。
（2）浆砌工程
砌石工程，安排具有丰富砌石经验和砼施工经验的专业队伍进行施工。片石具有较平整的表面，且强度、尺寸等均满足规范要求。砂浆配合比通过现场试验而定，控制好水灰比，当所选用材料变化时，配合比也要重新确定，确保砂浆标号。砂浆拌和必须用拌和机，严格计量制度，严禁人工拌和，且随拌随用，使之保持良好的和易性和适宜的稠度。在砌石前每块片石用干净水先净润湿，其垫层干净、湿润，采用挤浆法砌筑，在砂浆凝固前，所有缝要满浆，石块固定就位。本合同段浆砌工程既确保工程质量，又整体美观。施工中专门设计制作一个简易控制器具，以确保砌缝的宽度、深度统一整齐，勾缝坚固。
4.5预制、现浇构件质量控制
⑴浇筑预制构件的场地，必须平整、坚实、避免低洼、积水。
⑵浇筑预制、现浇构件的模板尺寸、垫块、钢筋位置和预埋件的固定，均经检查符合设计、施工要求后，方可进行浇筑，并在浇筑过程中随时复查，防止跑模。
⑶及时进行养护。
4.6管网工程质量保证措施
⑴管道制作安装工程中,严格执行国家规范规程和质量检验评定标准。
⑵管道安装前,设置好地沟的临时排水设施,并注意不得向地沟内引入地面水。
⑶吊运管子时,要轻放,不允许将管子滚、扔入沟。
⑹必须在保证基础支墩达到设计强度的情况下,方可使之承重。
⑺回填土的夯实密度逐层进行检查测定,达到规范要求。
第四节：质量通病防治证措施
1、土方工程

土方工程质量通病及预防措施
现象
原 因 分 析
预 防 措 施
填方地段路肩和边坡不密实。
1.压路机靠近边坡时碾压遍数不够。
2.检测时，路基和边坡抽查点数少。
1.专人负责安全防护，指挥压路机碾压。
2.采用450 碾压法碾压边坡。
3.加强对路肩边坡两侧路堤质量检测。
路堤边坡大面不平整，路肩线不顺直，外观质量差。
施工人员对外观质量没引起高度重视。路堤填筑过程中，未进行严格放样及刷坡
1.强调工程质量内实外美，加强外观质量控制，统一标准。
2.每填筑一层必须经过严密的精确放样，利用石灰线画出边坡线，并据此刷坡。路肩砌筑时，必须挂线施工。
基底处理不彻底，成型后的路基沉降不均匀
1、基底处理不恰当；
2、基底压实度达不到设计规定值
3、含水量过大
1、按设计和规范进行清理，地质变化或与设计不符之处，报监理、设计代表现场解决，不得私自处理；
2、加强监测确保基底压实度达到设计规定值
3、严格控制填料含水量，确保层间结合良好。
涵洞两侧填土不密实，路基下沉
重型压路机压实不到位，人工夯填不密实
采用小型1.5T 震动压路机靠近碾压
2、沟槽边坡塌方和槽底泡水预防措施
2.1根据土壤类别、土的力学性质确定适当的槽帮坡度；
2.2较深的沟槽分层开挖；
2.3依据天然排水系统的具体情况，做好地面排水的导流和排水，防止水流入槽内；
2.4沟槽两侧不堆放土、砂等填料，以减小荷载，减小坡内剪切力；
2.5沟槽见底立即进行下一道工序，否则槽底以上保留30cm 土层不挖出，作为保护层。
3、砌体粘结不牢，铺砌面不平防治措施
3.1严格操作规程，保证灰浆饱满，不得留有空洞，控制缝宽和错缝长度；
3.2砌体块作业前适当洒水湿润，严格控制砂浆稠度；
3.3砂浆垫层要铺平，垫实。
4、路基施工质量措施
4.1路基如有超挖，用与挖方相同的土壤填补，并压实至规定要求的密实度。若不能达到规定要求,应用设计允许的筑路材料填补压实。
4.2对土基进行检测。保证满足路基土要求，不符合的质量的土按设计要求进行换土处理。
4.3土路基施工中采取盲沟排水方式降低地下水位，然后进行碾压。
4.4填土厚度控制在松土30cm，压实厚20cm 左右。
4.5土路基要按路面横坡要求施工，道路两侧开挖纵向盲沟排水，利于雨天迅速排除积水。
4.6经压实后检测压实度，对部分未达到标准的，采取翻晒，打换土等方法解决。
5、模板安装质量措施
模板是结构位置、标高、几何尺寸及构件相互连接的依据和保证，为抓好模板工程质量及措施落实，严格按图施工，在施工时必须做到以下几方面：
模板及支架应具有足够的强度、刚度和稳定性，能可靠地承受施工过程所产生的荷载。在模板施工前，必须先进行模板及支撑系统的配置设计，绘出模板排列图。翻样与技术员必须对模板支承、排列、施工顺序拆装方法向班组人员作详细交底。对运到现场的模板及配件应按数量、规定逐次清点及检查，不符合质量要求的不得使用。
模板结构应绝对保证工程结构和构件各部位的形状、尺寸相互位置的正确，混凝土施工前认真复核轴线标高、几何尺寸。模板拼缝要紧密，不得漏浆，当拼缝≥1mm 时，应用专用嵌缝条进行嵌实。板安装前，应认真清理干净，附着的水泥浆、铁钉等杂物。并涂刷好脱模剂。对加工的模板应事先在地面上进行预拼，以校核平面尺寸和平整度，并检查模板的连结节点，全部合格后方可使用。
施工过程中应加强对模板的使用、维修管理，以确保模板周转使用的质量，模板拆除后，必须及时清理，要铲除浇捣混凝土时留于模板表面的残浆，清理和整修后的模板表面必须均匀涂满隔离剂。
6、钢筋绑扎质量措施
施工前钢筋施工员必须对施工顺序、操作方法和要求向操作人员详细交底，施工过程中对钢筋规格、数量、位置随时进行复核检查。要特别注意一些较复杂部位的钢筋位置、数量及规格，梁柱节点严禁漏放环箍。弯曲变形的钢筋须矫正后才能使用，钢筋的保护层厚度依设计图纸规定进行。同一截面钢筋的接头数量应符合规范的要求，严格控制插筋位置，避免发生钢筋位移及规格与设计图纸不符。
钢筋的代换工程上的钢筋一般不得任意调换，当施工时钢筋的品种或规格与设计要求不符时确需调整时，可根据等强度、等截面的代换原则，由技术部门与监理、设计商量同意后方可施工，并办妥技术核定单。钢筋的绑扎搭接及锚固除按规范要求外还须满足抗震设计规范要求。钢筋绑扎时如遇预留洞、预埋件、管道位置须割断妨碍的钢筋，要按图纸要求留加强筋，必要时会同有关人员研究协商解决，严禁任意拆、割。
钢筋的进场检验，钢筋进场由供料单位提供质保书一份，由工地质量员负责核对，标牌、生产厂并进行外观检查，外形尺寸应符合GB499-84 规定，且无锈迹、弯曲、裂缝、结疤和折叠，在每批钢筋中任选二根钢筋，每根取二个试样，分别做抗拉试验和冷弯试验，进口钢材还应进行化学试验，合格后方准施焊。钢筋的焊接加工，在各分部钢筋正式施焊前，应按规格要求焊工进行试样焊接，试件应力学试验合格后方可正式进行工程焊接，施焊后还应从每批成品中切取6 个试件，3 个进行拉伸试验，3 个进行弯曲试验(在同一班内同一焊工按同一参数完成的300 个同类型接头作为一批)。
钢筋的锚固长度L 应符合规范要求。
钢筋的绑扎安装，根据设计图纸规定的钢号、直径、根数间距应准确无误，特别构件的负筋位置的准确，钢筋的接头位置与搭接长度应准确，混凝土保护层厚度符合要求，钢筋绑扎牢固不松动，钢筋表面无油污、老锈等。钢筋工程各项隐检手续齐全，钢筋的安装在允许偏差内。
各种钢筋的焊接接头形式必须符合焊接工艺和质量验收规范要求，焊接试验必须试验，合格后方可使用。接头位置应相互错开，在同一截面内受压区50%，受拉区25%，同一根钢筋不得有二个接头，接头位置不应设置在最大弯矩处，且离开变起点10d。
7、混凝土浇筑质量措施
严格执行混凝土浇捣令制度。浇捣令签发前施工现场应办妥各类有关技术复监理方审核，合格后方能组织生产。
主管混凝土的人员一定要明确每次浇捣混凝土的级配、方量，严格把好原材料质量关，水泥、碎石、砂及外掺剂等要达到国家规范规定的标准，及时与混凝土供应单位沟通信息。混凝土浇捣前，施工现场应先做好各项准备工作，机械设备、照明设备等应事先检查，保证完好符合要求，模板内的垃圾和杂物要清理干净，木模部位要隔夜浇水湿润，并应尽量安排在天气晴好的时间浇捣，在冬季，室外温度低于5℃时，停止施工。混凝土搅拌车进场后，应严把混凝土质量关，随车抽样检查坍落度、可泵性是否符合要求，发现问题及时进行调整，必要时作退货处理并按规定做试块，进养护室养护，及时试压，反馈信息。
混凝土在浇捣前各部位的钢筋、埋件插筋和预留洞，必
