天津某公寓节能施工方案-secret.doc

天津****学院国际交流中心
留学生公寓

三步节能施工方案

编制: 年 月 日
审核： 年 月 日
审批： 年 月 日

天津****建设集团有限公司

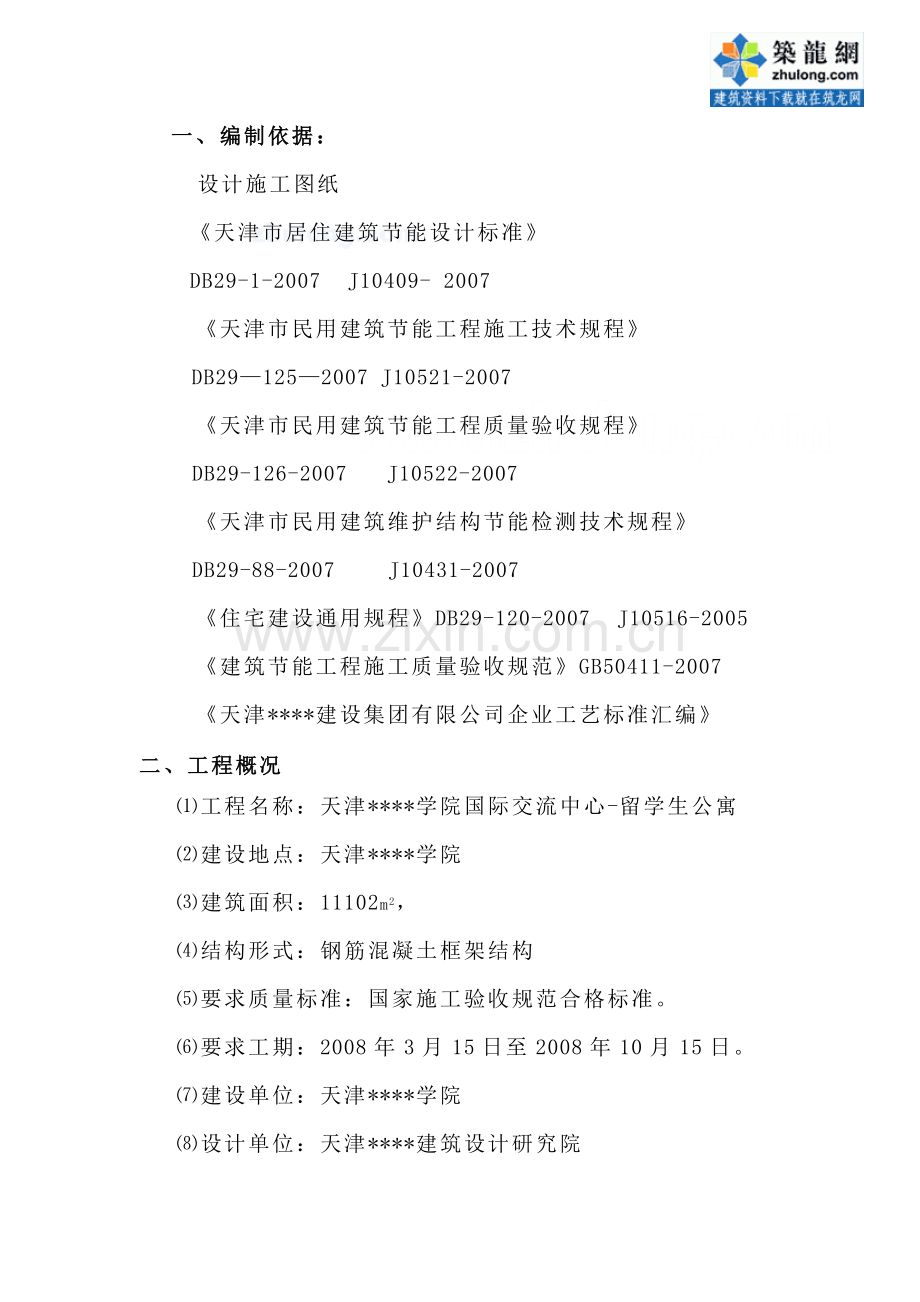

一、 编制依据：
设计施工图纸
《天津市居住建筑节能设计标准》
DB29-1-2007 J10409- 2007
《天津市民用建筑节能工程施工技术规程》
DB29—125—2007 J10521-2007
《天津市民用建筑节能工程质量验收规程》
DB29-126-2007 J10522-2007
《天津市民用建筑维护结构节能检测技术规程》
DB29-88-2007 J10431-2007
《住宅建设通用规程》DB29-120-2007 J10516-2005
《建筑节能工程施工质量验收规范》GB50411-2007
《天津****建设集团有限公司企业工艺标准汇编》
二、工程概况
⑴工程名称：天津****学院国际交流中心-留学生公寓
⑵建设地点：天津****学院
⑶建筑面积：11102m2，
⑷结构形式：钢筋混凝土框架结构
⑸要求质量标准：国家施工验收规范合格标准。
⑹要求工期：2008年3月15日至2008年10月15日。
⑺建设单位：天津****学院
⑻设计单位：天津****建筑设计研究院

⑼监理单位：天津市****监理公司
⑽施工单位：天津****建设集团有限公司
⑾外保温施工单位：天津市****外墙保温工程有限公司
本工程外墙保温采用粘贴70厚聚苯板，外贴墙面砖，外窗采用铝合金窗，外檐挑檐、阳台栏板等冷桥部位贴30厚的聚苯板，女儿墙内侧采用胶粉聚苯颗粒保温浆料，屋面铺设100厚聚苯板,外门窗采用断桥铝合金中空玻璃门窗（6+12+6）。本施工方案只包括土建节能保温设计。
主要材料性能指标：
聚苯板：表观密度≥20㎏/m3 导热系数≤0.041W/(m.K)
抗压强度≥0.1Mpa 尺寸稳定性≤2%
吸水率（V/V）≤4%
燃烧性能：阻燃性
胶粉聚苯颗粒保温浆料：
干密度≤180~250㎏/m3 导热系数≤0.06 W/(m.K)
压缩强度≥0.25Mpa 燃烧性能：阻燃性
铝合金门窗：传热系数≤2.7 W/(m.K)
（三）玻璃门窗做法：
门窗为铝合金门窗（传热系数：不大于4.9W/（m2·K））；所有玻璃为9mm厚双层中空玻璃（自身隔热系数不大于0.83）
二、外墙施工前的准备工作
1、分包单位选择：经过甲方、监理、总包单位的多方考察，最终确定天津市****外墙保温工程有限公司为本工程外墙保温施工单位。
2、施工材料

根据分包单位所提供的材料选择，确定河北浩业达墙体保温材料有限公司为外墙外保温材料供应商。
聚合物EPS板粘结剂及抹面胶浆；钢网格网；锚固件；聚苯板（EPS）等。在正式施工前做好进场材料的复试工作，应复试的内容如下：
聚苯板：表观密度、抗压强度、导热系数、燃烧性能、尺寸稳定性、吸水率、水蒸气透过系数。
胶粉聚苯颗粒保温浆料：干表观密度、湿表观密度、导热系数、抗压强度、28天软化系数、燃烧性能、堆积密度、凝结时间、水蒸气透过系数
胶粘剂：拉伸粘接强度、可操作时间
抹面胶浆：拉伸粘接强度、柔韧性、可操作时间
抗裂砂浆：可使用时间、拉伸粘接强度、浸水拉伸粘结、强度压折比
界面剂：压剪粘结强度
热镀锌电焊网：焊点抗拉力、镀锌层质量
锚栓：抗拉承载力
面砖粘接砂浆：拉伸粘接强度、可操作时间、压折比、压剪粘接强度、线性收缩率
面砖勾缝料：拉伸粘接强度、压折比、透水性
铝合金门窗：气密性、水密性、抗风压性、保温性能
中空玻璃：露点试验
3．施工工具
①壁纸刀、螺丝刀、收锯、强制式砂浆搅拌机、手提搅拌器、
垂直运输机械、手推车、射钉枪、扫帚、钢丝刷、棕刷、冲击钻等。
②常用抹灰工具及抹灰专用检测工具：经纬仪、抹子、阴阳角抹子、水桶、剪刀、滚刷、铁锹、手锤、錾子、托线板、2m靠尺、塞尺、钢尺、直尺、卷尺、墨斗、卷尺、粗砂纸。
4．施工准备
4．1．与施工有关的人员，施工前必须认真阅览施工图纸，并与施工现场进行对比，及时检查现场和图纸变更的情况。
4．2．落实施工材料及施工工具存放在、施工人员食宿安排等相关事宜。
4．3．检查垂直运输工具、脚手架，不得有任何安全隐患。
4．4．检查施工用水、电的情况。
5．施工条件
5.1. 墙面应清理干净，清洗油渍，清扫浮灰等。
5．2．按照GB50210-2001<<建筑装饰装修工程施工质量验收规范>>普通抹灰标准检查基层墙体。立面垂直度、表面平整度，阴阳角方正、分格（缝）直线度等项目的允许偏差均不得大于4mm。基层采用M15抹面砂浆打底糙。
5．3．施工期间及完工后的24小时内，环境和基层表面温度均应高于50C，风力不大于5级。
5．4．严禁雨中施工，遇雨或雨季施工应有可靠的防雨措施。
6、做好样板，待甲方、监理共同认可后再进行大面积施工。
三、施工程序
（一）聚苯板保温系统的安装施工程序如下所示：

基层处理→弹线→调制聚合胶浆→铺设翻包网布→铺设保温板→安装锚固件→铺设镀锌网→涂抹面层聚合物胶浆→粘面砖
（二）胶粉聚苯颗粒保温浆料保温系统安装施工程序如下图所示：
吊垂直线、弹控制线、打点、冲筋、做口
界面处理

墙体基层处理

抹水泥抗裂砂浆随即抹压涂塑耐碱玻纤网格布
保温层验收
抹胶粉聚苯颗粒保温浆料

抗裂防护层验收

四、施工要点
（一）聚苯板施工要点
1、基层处理
1.1、基层墙体应坚实平整，墙面应清洁，清除灰尘、油污、脱模剂、涂料、空鼓及风化物等影响粘结度的杂物。
1.2、用2米靠尺检查墙体基面平整度，最大偏差大于4mm时，应用1：3的水泥砂浆找平。
1.3、若基层墙体不具备粘结条件，可采取直接用锚固的方法，固定件数量应视建筑物的高度及墙体性质决定。
2．弹线
按照图纸规定弹好水平线，在阴阳角位置设置垂线，在两个墙面弹出垂直线，用此线检查保温板施工垂直度。
3．调制聚合物胶浆
使用干净的塑料桶按说明比例调制聚合物胶浆，并用低速搅拌器搅拌成稠度适中的胶浆，净置5分钟。使用前再搅拌一次。调好胶浆宜在2小时内用完。
4．铺设保温板

4．1．保温板一般应采取水平顺序铺设的方式，由下向上铺设。上下层错缝粘贴，错缝宽度为1/2板长，阴阳角处应作错茬处理，板与板之间应严密、无胶粘剂，必要时进行适当的剪裁，现场裁切保温板时，切口与板面应垂直，尺寸偏差不得大于±1.5mm。墙面的边角处应用不小于300mm的保温板粘贴。保温板的拼缝不得留在门窗洞口的四角处。
4．2．本工程为五层，由于面层粘贴面砖，粘接面积不小于70%。
4．3．将涂好胶浆的保温板立即粘贴于墙体上，滑动就位，用2米靠尺压平，保证其平整度和粘贴牢固。
4．4．板与板之间要挤紧，板间缝隙不得大于2mm，板间高差不得大于1.5mm，板间缝隙大于2mm时，应用聚氨脂灌填并抹平表面。板条不得粘贴，更不得用胶粘剂直接填缝，板间高差大于1.5mm的部位应打磨平整。
4．5．门窗洞口四角处EPS板不得拼接，应采用整块EPS板切割成形，EPS板接缝应离开角部至少300mm。
4．6．在所有的阴阳角拐角处，必须采用错缝粘贴的方法，并按垂线用靠尺控制其偏差，用900角尺检查。
5．安装锚固件
保温板粘贴完毕，24小时后方可进行锚固件的安装。在每块保温板的四周接缝及板中间，用电锤打孔，钻孔深度为基层内约50mm，锚固深度为基层内约45mm。锚固件的数量应根据根据设计要求决定，每平方米不少于9个。在阳角及窗洞周围，锚固件的数量应适当增加，锚固件的位置距窗洞口边缘，混凝土基层不小于50mm，砌块基层不小于0.1㎡的板块，如位
于基层边缘时也须加锚固件固定，同时固定镀锌网。锚固件的头部要略低于保温板，并及时用抹面聚合物胶浆抹平，以防止雨水渗入。
（二）胶粉聚苯颗粒保温浆料施工操作要点
1 界面处理。
界面剂涂刷用滚子滚、笤帚拉，控制水泥与砂子的比为1∶1，合理调整界面剂用量。拉毛不宜太厚，所有混凝土墙面均应毛面处理。
2 吊垂直、套方、弹控制线，做灰饼。
弹出厚度控制线，做厚度灰饼，间隔小于2m，两灰饼之间拉通线，补充灰饼，使灰饼之间的距离（横、竖、斜向）小于2m，根据垂直控制通线做垂直方向灰饼。
可用聚苯颗粒保温浆料做灰饼充筋，也可废聚苯板裁成50mm×50mm粘贴。
3 抹保温浆料。
在保温浆料和抗裂砂浆配制时，搅拌需设专人专职进行，以保证搅拌时间和加水量的准确。在施工现场搅拌质量可以通过观察其可操作性、抗滑坠性、浆料状态以及其湿表观密度等方法判断。每次抹灰厚度20mm左右。
面层抹灰时，其平整度偏差不应大于4mm，不能抹太厚，以8～10mm为宜，保温面层抹灰时，抹灰厚度应略高于灰饼的厚度，而后用杠尺刮平，用抹子局部修补平整；待抹完保温面
层30min后，用抹子再赶抹墙面，用托线尺检测后应达到验收标准。
4 抗裂层施工。
保温层固化干燥后（用手按不动表面为宜，一般约3～7天）且保温层施工质量验收以后，方可进行抗裂保护层施工。抹抗裂砂浆时，将3～4mm厚抗裂砂浆均匀地抹在保温层表面，立即将裁好的耐碱网格布用铁抹子压入抗裂砂浆内。相邻网格布之间搭接宽度不应小于50mm，并不得使网格布皱褶、空鼓、翘边。
5 涂刷高分子乳液弹性底层涂料。
在抗裂层施工完后2h后即可涂刷高分子乳液弹性底层涂料，在抗裂砂浆表面形成防水层。
7 刮柔性耐水腻子。
当饰面为凹凸型涂料时，待基层干燥后，对一些重点部位刮柔性耐水腻子找补，这些部位包括：平整度不够的墙面、阴角、阳角、色带以及需要做平涂的部位。饰面为平涂时，墙面满刮柔性耐水腻子。
五、外墙保温系统质量保证实施细则
（一）聚苯板保温系统
1．基层墙体平整度在4mm之内。
2．基层表面必须粘结牢固，无空鼓、风化、污垢、脱模剂、涂抹等影响粘结强度的物质及质量缺陷。

3．基层墙面如用1：3水泥砂浆找平，应对粘接浆与基层墙体的粘结力进行专门的试验。
4．粘接胶浆确保不掺入速凝剂、聚合物等其它添加剂。
5．保温板的切割应尽量使用标准尺寸。
6．保温板到场，施工前应进现场复试。
7．保温板的粘贴应采用满粘法，粘贴面积不小于70%。
8．保温板的接缝应紧密且错缝，板与板之间缝隙不得大于2mm。如大于2mm，则应用聚氨脂灌填并抹平表面平。
9．板与板之间不得有粘接剂。
10．保温板的粘结操作应迅速，安装就位前粘结胶浆不得有结皮。
11．门窗、洞口及系统终端的保温板，应用整块裁出直角，不得有拼接，接缝距拐角不小于200mm。
12．保温板粘贴完毕至少静置24小时，方可进行下一道工序的施工。
（二）胶粉聚苯颗粒保温系统
1 所用材料品种、质量、性能应符合设计要求。
2 保温层与墙体以及各构造层之间必须粘接牢固，无脱落、空鼓及裂缝，面层无粉化、起皮、爆灰。
3 涂炽严禁脱皮、漏刷、透底。
4 表面平整、洁净，接茬平整、线角顺直、清晰，毛面纹路均匀一致。
5 护角符合施工规定，表面光滑、平顺，表面平整。
六、外檐窗安装

本工程外檐窗采用铝合金窗（详见门窗安装施工方案）
质量要求：
1、施工前对进场的外檐门窗应进行保温性、气密性、水密性、抗风压性等级等项目抽检复试。
2、门窗的品种、类型、规格、等级、性能等级及密封毛条等应符合设计要求。
3、玻璃的品种、规格、等级、性能等应符合设计要求，并应符合国家现行产品标准。
4、推拉门窗在门窗框安装固定后，将配好玻璃的门窗扇整体安入框内滑道，调整好框与扇的缝隙。
七、屋面
1、做法：
1）3厚合高聚物改性沥青防水卷材一道;
2）1.5厚合成聚氨酯高分子涂料二道;
3）100厚（≥20㎏/M3）聚苯乙烯泡沫塑料板。
4）找坡层:1：8水泥膨胀珍珠岩找2%坡,最薄处20厚。
5）钢筋混凝土楼板
2、材料要求
2.1、所用材料的密度、强度、导热系数等技术性能，必须符合设计要求和施工规范的规定，应有出厂合格证及试验资料。
2.2、松散材料：膨胀珍珠岩，粒径一般为5—40mm，不得含有石块、土块、重矿渣和未燃尽的煤块。
3、工艺流程

基层清理→弹线找坡→管根固定→铺保温层→抹找平层。
3.1、基层清理：预制或现浇混凝土的基层表面，应将尘土、杂物等清理干净。
3.2、弹线找坡：按设计坡度及流水方向，找出屋面坡度走向，确定保温层的厚度范围。
3.3、管根封堵：穿结构的管道，在保温层施工前，应用细石混凝土将管道与结构体之间的空隙塞堵密实。
3.4、保温层铺设：
3.4.1、板块状材料保温层的基层应平整、干燥和干净。
3.4.2、干铺板块状保温层：直接铺设在结构层或隔气层上，并应铺平垫稳。
4、质量标准
4.1主控项目：
4.1.1保温材料堆积密度或表观密度、导热系数以及板材的强度、吸水率必须符合设计要求。
检验方法：检查出厂合格证、质量检验报告和现场抽样复验报告。
4.1.2保温层含水率必须符合设计要求。
检验方法：检查现场抽样检验报告。
4.2一般项目：
4.2.1、紧贴(靠)基层，铺平垫稳，拼缝严密，找坡正确。
4.2.2、保温层厚度的允许偏差：板状保温材料为+5％，且不
得大于4mm。
检验方法：观察检查和按堆积密度计算其质(重)量。
5、成品保护
5.1、在已铺好的板状或整体保温层上不得直接行走小车，应垫脚手板，保证保温层不受损坏。
5.2、保温层施工完成后，应及时铺抹水泥砂浆找平层，以减少受潮和进水，以保证保温效果。
6、应注意的质量问题
6.1、保温层功能不良：保温材料导热系数、粒径级配、含水率、铺实密度等不符合规定要求。施工选用的材料应达到技术标准，控制密度，保证保温的功能效果。
6.2、铺设厚度不均匀：铺设时不认真操作。应拉线找坡，铺顺平整，操作时应避免材料在屋面上堆积二次倒运。保证均质铺设。
6.3、保温层边角处质量问题：边线不直，边搓不齐整，影响找坡、找平和排水。
6.4、板块保温材料铺贴不实，影响保温、防水效果，造成找平层裂缝。板块保温层干铺应与基层平稳结合，粘铺应使结合层灰浆饱满，施工时认真操作；铺设好的保温板块不得有松动现象，确保上部的找平层稳固，不至于出现开裂现象。
八、保温施工注意事项
l材料应分类挂牌存放。聚苯板应成捆立放，防雨防潮。网
格布也要防雨存放。粘结、抹面砂浆存放也要注意防雨防潮和保质期。
2．操作地点环境和基层温度不低于5℃。风力大于5级或雨灭不能施工。若在外墙保温施工时突然降雨，应采取有效措施，以防雨水冲刷墙面。
3．外墙保温施工完成后，后续工序与其他正进行的工序应注意对外墙保温系统成品的保护。
4.严格遵守有关安全操作规程，实现安全生产和文明施
九、安全防护措施
1、机械设备必须由专人操作，经检验确认无安全隐患后方可施工。
2、施工人员必须遵守高空作业安全规定，系好安全带，不许高出抛掷物品。
3、进场前须经安全培训，注意防火，现场不许抽烟，喝酒。
4、为避免现场电焊操作引起火灾，电焊操作必须在保温抹抗裂砂浆工序完成后方可进行施工。
5、遵守施工现场一切安全制度，消防器材不能随便搬动。

下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！

毕业论文致谢词

我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意

这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意!

感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭!

最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。

致谢词2

在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的

感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。

谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。
开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“***”，希望大家能记住我，因为被别人记住是一件幸福的事！！
）查看更多与本文《高中生开学自我介绍》相关的文章。

精品word文档可以编辑（本页是封面）

【最新资料 Word版 可自由编辑！！】
