涵洞施工专项施工方案.pdf

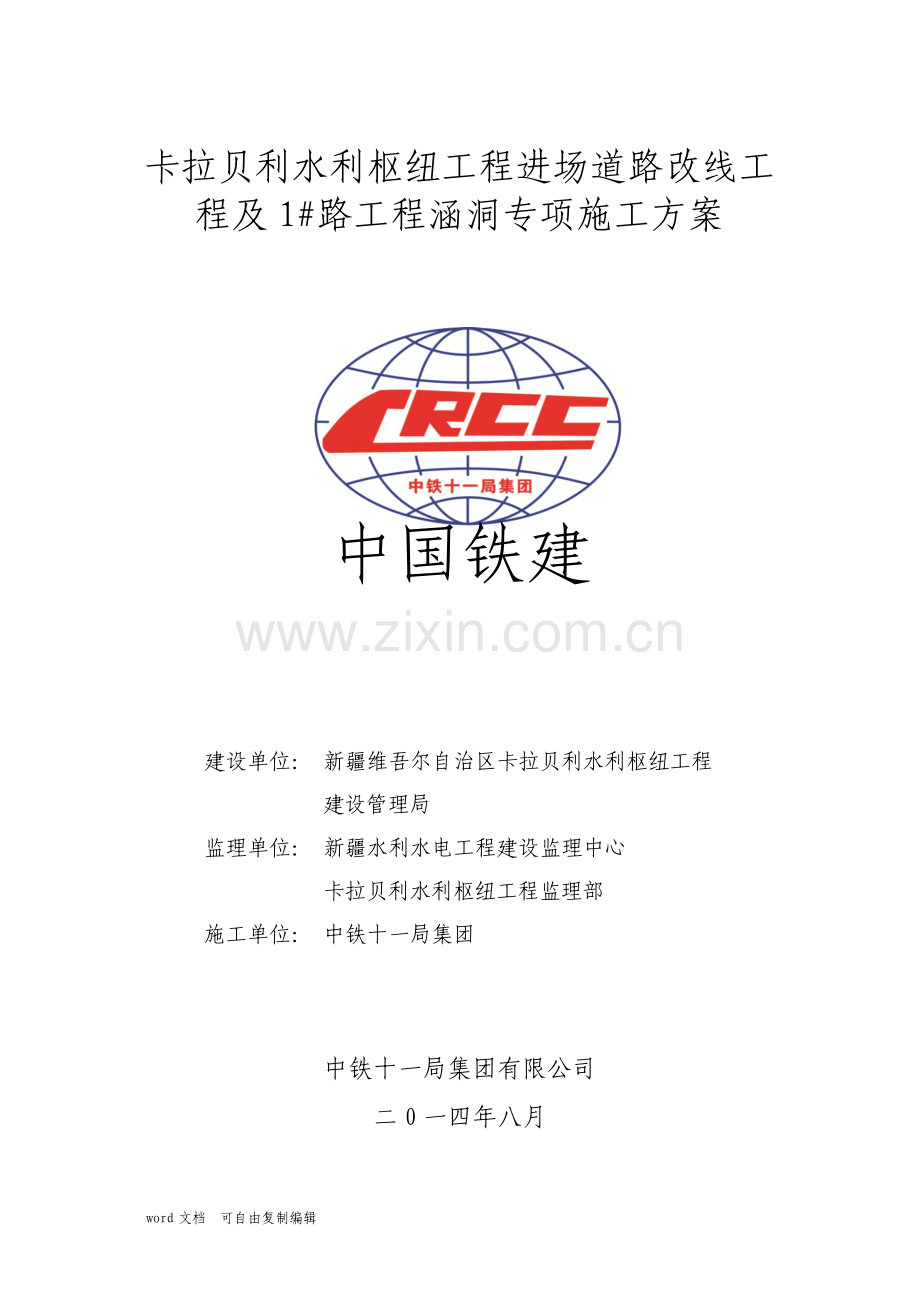

word 文档 可自由复制编辑 新疆卡拉贝利水利枢纽工程工程 CB01 施工技术方案申报表(中铁十一局 2014 技案 003 号)合同名称：新疆卡拉贝利水利枢纽工程进场道路改线工程及 1#路工程 合同编号：KLBL-2014-TJ-003 致：新疆水利水电工程建设监理中心卡拉贝利水利枢纽工程监理部 我方已根据施工合同的约定完成了 新疆卡拉贝利水利枢纽工程进场道路改线工程及 1#路涵洞 工程(名称及编码)的：施工组织设计 施工措施计划 安全措施计划 工程测量施测计划和方案 施工工法 工程放样计划 专项试验计划和方案 请贵方审批。承 包 人：中铁十一局集团有限公司 项目经理：日 期：年 月 日 监理机构将另行签发审批意见。监理机构：新疆水利水电工程建设监理中心 卡拉贝利水利枢纽工程监理部 签 收 人：日 期：年 月 日 注：本表一式 4 份，承包人 2 份，监理机构、监管局各 1 份。word 文档 可自由复制编辑 卡拉贝利水利枢纽工程进场道路改线工程及 1#路工程涵洞专项施工方案 中国铁建 建设单位：新疆维吾尔自治区卡拉贝利水利枢纽工程 建设管理局 监理单位：新疆水利水电工程建设监理中心 卡拉贝利水利枢纽工程监理部 施工单位：中铁十一局集团 中铁十一局集团有限公司 二 0 一四年八月 word 文档 可自由复制编辑 卡拉贝利水利枢纽工程进场道路改线工程及 1#路工程涵洞专项施工方案 编制：审核：批准：中铁十一局集团有限公司 二 0 一四年八月 word 文档 可自由复制编辑 目 录 一、编制依据、原则.1 1.1、编制依据.1 1.2、编制原则.1 二、工程概况.4 2.1、工程概况.4 2.2、自然状况.5 三、施工准备.7 四、劳动力组织、机械设备上场情况.8 4.1、项目人员配备及分工.8 4.2、劳务人员投入及分工.8 4.3、主要施工机械、设备配置.9 五、施工进度安排.9 5.1、施工进度安排.10 5.2、施工进度横道图.10 5.3、项目工作目标.10 六、涵洞施工方法及工艺.11 6.1、施工准备.11 6.2、施工放样.12 6.3、基坑开挖及基底施工.12 6.4、基础及墙身施工.13 6.5、盖板施工.16 word 文档 可自由复制编辑 6.6、沉降缝.17 6.7、洞口浆砌圬工施工工艺.17 6.8、涵背回填.18 七、涵洞施工质量保证措施.18 八、涵洞施工安全保证措施.19 8.1、一般要求.19 8.2、综合安全措施.20 8.3、施工用电、用水安全保证措施.22 8.4、机械设备安全保证措施.22 九、水保、环保措施.23 9.1、环境保护管理组织机构.23 9.2、环境保护管理体系，强化环保管理.24 9.3、施工环保、水土保持措施.24 9.4、环境保护和水土保持的各项措施.24 十、附件 1、涵洞施工进度横道图.1 word 文档 可自由复制编辑 涵洞工程专项施工方案 一、编制依据、原则 1.1 编制依据 1、施工招标文件及补遗书。2、新疆克孜河卡拉贝利水利枢纽工程进场道路改线工程技施设计图。3、新疆克孜河卡拉贝利水利枢纽工程 1#道路技施设计图。4、我公司对施工现场踏勘所获得的有关资料。5、国家及新疆自治区有关部门制定的交通、文明施工、环境保护、防汛抗洪等有关规定、措施及办法。6、我公司现有的企业管理水平、劳力设备、机械设备、技术能力。7、我公司拥有的科技工法成果以及从事水利水电工程建设所积累的丰富施工经验。8、依据国颁、部颁有关标准及本项目施工技术规范进行编制。1.2 编制原则 认真贯彻执行国家关于工程建设的各项方针政策，严格执行工程建设程序。以质量为中心、精心组织、科学管理为指导思想，全面、合理、有计划地组织施工，做到施工技术全面性、可行性、针对性和先进性，结合工程特点，重点抓好施工材料的质量控制和检测、连续梁施工、安全文明和环境保护等项目，自始自终坚持对施工现场全过程严密监控、动静结合、科学管理，通过对劳力、设备、材料、资金、word 文档 可自由复制编辑 技术、方法的优化配置，实现工期、成本、质量、安全、文明施工及社会信誉的预期目标。具体的编制原则如下：1、遵守合同文件要求的原则 严格遵守合同文件明确的设计规范、施工规范和质量评定与验收标准。遵守合同文件各项条款要求，全面履行合同，认真贯彻业主或监理工程师及其授权人士或代表的指示和要求。服从业主、遵守设计，对业主、监理的意见做到认真执行、及时反馈，并根据实际情况提出优化设计以及施工方案建议。2、确保工期的原则 严格遵守合同文件所规定的合同工期，坚持生产要素的合理配置，合理安排施工顺序，做到布局合理、突出重点和难点、全面展开、平行作业、科学组织、均衡生产，以保证施工连续均衡地进行，确保计划进度的实现。工期安排上，充分考虑气候和季节对施工的影响，充分考虑各分项工程的施工工期，仔细分析、精心安排各项工程的施工顺序，避免不合理的安排造成工期延误。3、确保质量创优的原则 1）、强化精品意识，以“视昨天为落后，视精品为合格”的精神为指导，努力使本工程达到精品工程的目标，向业主交一项优质工程。2）、全面推行贯彻ISO9001：2000标准，并按质量要求及程序文件建立及运行质量体系，做到层层按标准管理，人人按标准做事，word 文档 可自由复制编辑 事事执行标准规范，处处按标准考核。3）、坚决贯彻“百年大计、质量第一”的质量方针，建立健全质量保证体系，确保“工程一次验收合格率达到100%，混凝土结构达到内实外光”的质量目标，制定创优规划及保证措施，达到本工程“开工必优，一次成优、全部工程项目达到国家标准及业主要求，确保工程质量达到优良。4、安全第一、预防为主的原则 1）、确立安全工作目标、完善规章制度、层层签定安全生产责任状，强化安全教育和狠抓各项制度、措施的落实，确保安全生产目标的实现。2）、建立健全安全保证体系，制定安全保证措施和防护措施，坚持标准化作业，确保安全生产。3）、实现“消灭重伤以上人身伤亡事故，消灭一切机械设备重大损失事故，消灭交通责任运输重大事故，消灭火灾事故，创安全生产文明施工的标准化工地”。4）、安排施工进度应注意各项目、各工序间的协调和配合，并充分考虑城市交通对施工、施工对城市交通的影响。5、科学管理的原则 1）、实施项目法管理，通过对技术、方案、劳务、设备、材料、资金、信息、时间与空间条件的优化处理，实现工期、成本、质量、安全、文明施工及社会信誉的预期目标效果。在施工组织机构建立上立足专业化，选配最有经验的管理人员和最有专业技术水平的技 word 文档 可自由复制编辑 术人员，组成强有力的施工组织机构。全面负责工程安全、质量、进度、环保，保证人力、物力、财力、医疗卫生条件的合理配置，直接对建设单位和监理工程师负责，对整个工程负责。2）、从实际出发，运用网络计划作业法，合理安排施工的程序和顺序，做到布局合理、突出重点、全面展开；正确选用施工方法，科学组织，均衡生产。在实事求是基础上，力求技术先进、科学合理和经济适用；在确保工程质量标准的前提下，积极采用新技术、新工艺、新机具、新材料和新方法。作好劳力、物力、机械综合调配，组织均衡生产，以控制工程成本。在机械设备及检测仪器配置方面立足高效的机械化作业及现代化检测手段，为保证工程质量、工期提供强有力的设备和检测保证。6、文明施工及环境保护的原则 严格按照当地有关文明施工及环保工地的要求，在工地内外部环境、工地防治扬尘污染、防止水污染尤其是钻孔桩泥浆污染、防止噪声污染、施工现场卫生等五个方面采取切实可行的措施，坚持文明施工与环境保护，创建文明施工工地。二、工程概况 2.1 工程概况 卡拉贝利水利枢纽工程位于新疆维吾尔自治区克孜勒苏柯尔克孜自治州乌恰县境内的克孜勒苏河中游河段。进场道路改线工程起点位于原进场道路桩号K9+550,终止于原进场道路桩号 K12+010,全线长 2.703km。沿线跨越三处冲洪沟，设置钢 word 文档 可自由复制编辑 筋混凝土盖板涵 2 道，分别为桩号 K0+580 及 K0+830 处，涵洞与路线轴线正交，长度分别为 58 横延米、42 横延米，每 6m 设置一道沉降缝，涵洞宽度均为 4m，涵洞采用整体式基础，设计地基承载力为400KPa，涵身采用 C25 混凝土，盖板采用 C30 混凝土，进出口形式为八字墙，本道路路线采用公路四级道路标准，设计车速 20km/h。路基断面组成：0.5m 路肩+23.5m 行车道+0.5m 路肩，横断面采用直线型路拱路拱横坡 2.0%，路肩横坡 3.0%。根据设计涵顶覆土分别为15.17m、10.72m。主要工程数量：土方开挖 758m3，C25 混凝土 826m3，C30 混凝土97m3，HRB 钢筋 60.882t。2.2、自然状况 1、地形特征 涵洞位于进场道路改线工程 K0+580、K0+830 处，为线路跨越两处冲洪沟设置，位于山区阶地，山体相对高差 5080m，该路段地层主要为下更新统砾岩夹砂砾岩、砂岩，呈微胶结、半胶结状态，致密，局部可见含砾岩屑砂岩，道路基础良好，地表为松散含土砾石、碎石坡积物，厚度为 0.30.4m。2、气象条件 工程区温带大陆性气候类型，气候特征主要表现为：降水量小而蒸发强烈；气温日、年变幅大。工作区常年有风沙，冬季干冷，多年平均气温 11.7；七月份温度最高，多年平均值 24.3；一月份气 word 文档 可自由复制编辑 温最低，多年平均值-6.56，多年平均降雨量：120.02mm，多年平均蒸发量：3306.91mm，多年年平均风速 1.9m/s，12 月份风速最小，多年平均值 0.9m/s，6 月份风速最大，多年平均风速为 2.9m/s,历年最大风速为 31m/s。最大冻土深度：0.66m。3、水文 进场道路改线工程沿线 1 号（K0+580m）冲沟、2 号（K0+830m）冲沟全年 P=4%频率洪峰流量成果表见下表：全年 P=4%频率洪峰流量成果表 冲沟编号 流量（m3/s）1 5.0 2 5.0 4、交通运输情况 卡拉贝利水利枢纽工程位于新疆维吾尔自治区克孜勒苏柯尔克孜自治州乌恰县境内的克孜勒苏河中游河段。坝址距乌恰县城 70km、距喀什市 165km、距阿图什市 204km、距乌鲁木齐 1606km，喀什火车站为距工程最近的铁路物质中转站。5、沿线可利用资源分布情况 1）、砂、砂砾材料 Cl 砂砾石料场位于坝址上游右岸 V 级阶地上。料场范围长3.7km,宽 1.3km,无用层厚 0.30.5m,有用层平均厚度取 6.5m,按平均厚度法进行储量计算，有用层储量为3250万m3。料场大于200mm 漂石含量占 2.5%，2005mm 卵砾石含量占 79.8%，砂含量占 17.7%,该 word 文档 可自由复制编辑 料场砂砾石层结构密实，厚度较大，为级配较好砂卵砾石。本标段混凝土骨料均釆自 C1 砂砾石料场。2）、工程用水 工程用水和生活用水由克孜勒河抽取、蓄水使用。3）、其余材料 本工程所需水泥及其他材料，可从乌恰县城、喀什地采购。材料质量必须符合国家有关标准的规定。6、地区卫生医疗及民俗等情况 区域内属于多民族杂居，少数民族人口较多，施工中应注意与当地接触中，尊重民族风俗及习惯，施工位置属于山区阶地，医疗卫生条件相对较差，施工中应保证施工人员身体健康，配备必要的急救药品及采取必要的防暑防毒措施，施工中还应注意安全文明施工，根源上为保证人员生命安全提供较大保障。三、施工准备 1、全面熟悉设计文件，充分了解工程的设计标准、技术条件和要求，对设计文件进行了核查。2、交接桩及施工复测已完成，已成文上报。现场控制点布设完毕，涵洞位置已放样，并向各施工队交底。3、根据设计文件提供的资料，对地质进行复查和试验，确认地基承载力符合设计要求。4、施工便道的修筑标准均按施工运量和施工机械的最大荷载确定，满足施工需要。word 文档 可自由复制编辑 5、已对涵洞专业工程师、结构工程师进行了培训学习。6、涵洞施工所需的各型机械设备已进场。四、劳动力组织、机械设备上场情况 4.1、项目人员配备及分工 项目人员配备及分工表 姓名 职务 职责 王金柱 项目经理 负责施工生产及现场管理、协调 刘朝晖 项目总工 施工技术管控及技术指导 韩 伟 试验工程师 施工试验检测及质量监控 符新海 测量工程师 施工放样及复核 张井玉 质量工程师 施工质量、技术负责 4.2、劳务人员投入及分工 本次投入施工劳动力人员共计 20 人，预计高峰期达 30 人。根据施工需要合理安排施工人员上场计划。所在涵洞施工工作人员正式施工前应进行技术和安全培训。施工中各工种及工作内容相应固定，以使其熟练程度达到最佳。交接班在现场，接班者应提前到现场，准备接班。word 文档 可自由复制编辑 涵洞劳动力组织及其分工 序号 名 称 人 数 职 责 1 工班长 1 负责现场施工组织指挥 2 安全员 1 负责安全工作、发现和排除事故苗头 3 电 工 1 负责照明、设备用电的接入、协助抽水 4 挖掘机司机 1 负责开挖基坑 5 汽车司机 1 负责物资拉运 6 模板工 5 负责涵洞立模、拆模工作 7 钢筋工 3 负责涵洞钢筋加工及安装工作 8 混凝土工 5 负责涵洞混凝土的施工 9 抽水 1 混凝土搅拌用水等 10 修理工 1 工区所有维修工作 合计 20 人 4.3、主要施工机械、设备配置 涵洞主要施工设备配置见下表 涵洞施工设备配置明细表 序号 设备名称 桥梁二队 备注 1 挖掘机 1 台 2 24kw 发电机 3 台 3 50 型振动棒 10 个 4 电焊机 1 台 5 钢筋切断机 1 台 6 混凝土罐车 2 台 7 小型冲击夯 2 台 五、施工进度安排 word 文档 可自由复制编辑 5.1、施工进度安排 本段涵洞工程计划于 2014 年 9 月 10 日开工，2014 年 11 月 10日完工，总工期 61 天。具体施工进度安排：施工准备，2014 年 9 月 1 日至 2014 年 9 月10 日；基坑开挖，2014 年 9 月 10 日至 2014 年 9 月 20 日；基础，2014年 9 月 15 日至 2014 年 10 月 10 日；涵身，2014 年 9 月 20 日至 2014年 10 月 25 日；预制盖板及吊装，2014 年 9 月 25 日至 2014 年 10 月25 日；其它附属，2014 年 10 月 20 日至 2014 年 11 月 10 日。5.2、施工进度横道图 施工横道图见“十、附表 1”。5.3、项目工作目标（1）工期目标 开工日期：2014 年 9 月 10 日；竣工日期：2012 年 11 月 10 日完工。（2）工程质量目标 确保全部工程达到国家现行的工程质量验收标准的优良等级。工程一次验收合格率 100%，确保部级优质工程一次验收合格率达到100%。对已完工的涵洞工程的质量自检检测率必须达到 100%。认真执行三标一体化质量管理体系标准，采用先进技术、工艺、设备，制定严格的质量管理计划和创优规划，实行全员、全方位、全过程的质量控制，大力开展“打造精品工程”的活动，精心组织、精心施工，确保目标实现。word 文档 可自由复制编辑（3）环保、安全工作目标 三标一体化管理工作有效开展，文明施工；杜绝伤亡，杜绝机械大事故；特别注重机械安全、施工用电。为确保施工和交通安全，始终贯彻“安全第一，预防为主”的方针，做到思想保证、组织保证和技术保证，确保施工中人身、设备的安全。实现“无因工死亡和重大伤亡事故；无重大机械设备事故；无交通伤亡事故；无火灾事故”的安全生产目标。六、涵洞施工方法及工艺 6.1、施工准备 涵洞开工前根据设计资料，结合现场实际地形、地质情况，对其位置、方向、长度、出入口高程以及与排灌系统的连接等，进行核对，与实际地形地貌有出入的，及时与设计、监理联系，必要时进行变更设计。使用于施工现场的工程材料必须全部有试验合格证。购进的粗细集料要质地坚硬、颗粒洁净、级配良好。水泥采用大厂且具有合格证书的产品，每批水泥要做原材料试验，不同标号品种的水泥不得混用。水泥置放在干燥可靠的库内，过期水泥不得使用。严禁一切未经化验或未经批准的不合格原材料运入施工现场。施工准备完成后，根据本涵洞特点进行分段组织施工，平行作业。word 文档 可自由复制编辑 6.2、施工放样 以导线控制网为依据，先进行涵洞轴线测量并将基础轴线控制桩延长至基坑外加以固定，检验涵洞与线路的交角是否满足顺沟顺路要求。进而根据基础布置情况计算基坑开挖边桩控制点坐标，经过换手复核后方可进行现场放样，认真填写测量记录表，打桩钉钉并引护桩加固。6.3、基坑开挖及基底施工 首先进行基础开挖的测量放样，基坑开挖时应从上而下进行，同一坡面不得上下同时作业，按 1：0.5 的边坡开挖及时清除边坡上基 底 处 理 施 工 准 备 基 坑 开 挖 基础立模板 基础混凝土浇筑 制作砼试块 测量放样 涵身混凝土浇筑 制作砼试块 吊装盖板 八字墙基础 砼试块制作 八字墙砼浇筑 制作砼试块 施做防水层 其它附属工程 涵洞施工工艺流程图 盖板预制 报监理检验 报监理检验 word 文档 可自由复制编辑 的危石与松土，坑壁不稳定时应及时采取支撑措施，基坑开挖时应注意预留 20cm 以上人工进行清底及修整基面，避免超挖。基坑开挖采用人工配合机械开挖，基坑顶面安设机械、堆放料具和弃土均应在安全距离 1.5 米以外，并应开挖好排水渠，设置围栏、障碍物标志牌。地基处理采用砂砾、卵石、掺 4%水泥稳定砂砾换填，换填时每层厚度不得大于 30cm，并采用内燃冲击夯机分层夯实，全部换填完后用轻型动力触探仪检验承载力是否达到设计要求，经监理工程师进行检查签证，合格后方可进行下一步工序。6.4、基础及墙身施工（1）模板及支架的要求 涵洞基础采用小块组合钢模，墙身正面采用大块组合钢模；现场模板均要求进行现场试拼，要求模板表面平整，尺寸偏差符合设计要求，具有足够的刚度、强度、稳定性，且拆装方便，接缝严密不漏浆。（2）模板及支架安装 模板安装好后，检查轴线、高程符合设计要求后加固，保证模板在浇筑混凝土过程受力后不变形、不移位，必须安置在牢固坚实的地基上；支架立柱采用48mm 钢管，间距 50cm，支架横向采用双排48mm 钢管，间距 50cm，钢模板纵、横向采用型卡固定，钢管之间采用碗扣式扣件固定。为保持两侧模板的间距，承受混凝土侧压力和其他荷载，确保模板有足够的强度和刚度，采用 M14 对拉螺栓拉结。模板安装必须稳固牢靠，接缝严密，不得漏浆。模板表面必须清 word 文档 可自由复制编辑 理干净并涂刷隔离剂，可采用新机油掺柴油调和并均匀涂刷一层。在浇筑混凝土，模板内的积水和杂物应清理干净。（3）模板验收 模板安装允许偏差和检验方法表（表 7）序号 项目 允许偏差 检验方法 1 轴线位置 基础 15 尺量每边不少于 2 处 墙身 5 2 表面平整度 5 2m 靠尺和塞尺不少于 3 处 3 高程 基础 20 测量 墙身 5 4 模板的侧 向弯曲 墙身 L/1500(L 为 板跨度)拉线尺量 5 墙身两模板内侧宽度+10 -5 尺量不少于 3 处 6 相邻两模板表面高低差 2 尺量（4）钢筋加工及安装 钢筋工程:在加工棚下料和制作，运至现场绑扎成型，在钢筋骨架外侧设置同标号混凝土垫块（每平方米不少于 4 块），以保证钢筋的保护层厚度。钢筋施工时，注意各预埋件位置。钢筋进场时，必须按批抽取试件做力学性能（屈服强度、抗拉强度和伸长率）和工艺性能（冷弯）试验。钢筋弯曲只做 90 度弯钩，不做弯曲。钢筋接头的技术要求和外观质量应符合标准。钢筋焊接接头，应按批抽取试件做力学性能检验。承受静力荷载为主的带肋钢筋采用冷挤压套筒连接接头。钢筋接头应设置在承受应力较小处，并应分散布置。配置在“同一截面”内受力钢筋接头的截面面积，占受力钢筋总截面面积的百分 word 文档 可自由复制编辑 率，钢筋应平直、无损伤，表面无裂纹、油污、颗粒状或片状老（5）混凝土施工 浇注前，对支架、模板、钢筋和预埋件进行检查，模板内的杂物、积水和钢筋上的污垢应清理干净；模板如有缝隙，应填塞严密，模板内应涂刷隔离剂。浇筑时，经常检查混凝土的和易性和坍落度。混凝土分层浇筑厚度不宜超过 30Cm。浇注混凝土时，采用振动器振动捣实。振动器振动捣实，应符合下列规定：使用插入式振动器时，移动间距不应超过振动器作用半径的 1.5倍；与侧模应保持 510Cm 的距离；插入下层混凝土 510Cm；每一层振动完毕后边振动边徐徐提出振动棒；避免振动棒碰撞模板、钢筋及其它预埋件。对每一振动部位，必须振动到该部位混凝土密实为止。a 密实的标志是混凝土停止下沉、不再冒出气泡、表面呈现平坦、泛浆。b 混凝土的浇筑应连续进行，如因故必须间断时，其间断时间应小于前层混凝土的初凝时间或能重塑的时间，允许间断时间应经试验确定，若超过允许间断时间，须采取保证质量措施或按工作缝处理。c 在混凝土浇注过程中，应随时观察模板的位置是否移动，若发现移位时应及时校正。专人负责检查模板，支架等支撑情况，如有变 word 文档 可自由复制编辑 形，移位或沉陷应立即校正并加固，处理后方可继续浇筑砼。d 在浇注过程中或浇注完成时，如混凝土表面泌水较多，须在不扰动已浇筑混凝土的条件下，采取措施将水排除。e 继续浇注混凝土时，应查明原因，采取措施，减少泌水。f 沉降缝：按图纸要求设置沉降缝的道数、缝宽和位置。g 施工前，将相邻涵节缝隙清扫干净，去掉涵节缝隙中间灰尘等杂物，并使其干燥按图纸规定填塞嵌缝料；采用沥青苯板填塞。填塞后，检查涵节缝隙的密封程度。混凝土浇注完成后，及时使用草袋包裹并定时洒水养护。拆模：砼养护达到设计强度后，方可拆模卸架，拆模时应注意保护砼不受碰撞防止缺棱掉角。卸架时应从跨中开始，逐步对称拆除相邻节点，使板体均匀承载。严格控制回填土的含水量。6.5、盖板施工 钢筋质量：钢筋的规格型号必须符合设计要求，表面无拆痕、裂纹、锈蚀等现象。钢筋制作：钢筋按设计图纸大样加工制作成型，然后编号分类堆放，根据每米盖板钢筋结构，将钢筋按板块预制、绑扎成型，最后将每段沉降缝内的盖板钢筋连接成整体，予留出保护层厚度。混凝土盖板施工采用提前预制，待盖板强度达到设计要求后，再进行盖板的架设工作。或采用整体现浇的施工方法进行施工。待立 word 文档 可自由复制编辑 模施工完后，用同标号的混凝土垫块将钢筋支垫好，避免露盘现象，然后进行混凝土施工，混凝土从盖板一端连接不断地浇筑至另一端，混凝土分层厚度不大于 30cm，捣固搭接深度不大于 15cm，每段沉降缝内的盖板一次性浇筑成型。6.6、沉降缝 台身及基础每 6m 设置一道沉降缝，缝内用沥青、苯板或其它具有弹性的不透水材料填塞。沉降缝填塞前，缝内应清扫干净，保持干燥，不得有杂物和积水。沉降缝表面质量应达到缝宽均匀，缝身竖直，环向贯通，填塞密实，外表光洁。沉降缝不得漏水。6.7、洞口浆砌圬工施工工艺 石质应色泽均匀、质地坚硬、不易风化，无缝隙、开裂及结构缺陷，片石厚度不应小于 15cm，块石应大致方正，上下面基本平整，厚度不小于 20cm。砂浆拌合要严格按照配合比计量上料，机械拌合，确保砂浆标号不低于设计标准。石块在砌筑前浇水湿润，表面泥土、水锈应清洗干净，片石分层砌筑，以 2-3 层砌块组成一个工作层，每一工作层的水平缝应大致找平，各工作层竖缝相互错开，不得贯通，砌缝宽度不大于 3cm。浆砌块石应平砌，每层石料高度大致相等，外圈定位行列和镶面块石应丁顺相间或二顺一丁排列，砌缝宽度不大于 3cm，上下层竖缝错开距离不小于 8cm，不得在丁石的上下方布设竖缝，砌体里层平 word 文档 可自由复制编辑 缝宽度不大于 3cm，竖缝宽度不大于 2cm。砌体均采用挤浆法施工，勾缝采用平缝压槽法（凹缝），在砂浆初凝后，覆盖养生 7-14 天，期间避免碰撞、振动和承重。砌筑基础的第一层砌块时，应先将基底表面清洗、湿润，再座浆砌筑，砌筑上层砌块时，应避免振动下层砌块，砌筑中断后恢复砌筑时，将砌筑的表面加以清扫和湿润。沉降缝应里外宽度一致，垂直整齐，不得互相咬合。6.8、涵背回填 涵洞处的路堤缺口填土应在涵洞两侧不小于 2 倍孔径范围内，水平分层、同时对称地进行填筑，填料采用透水性良好的戈壁料，每层的松铺厚度为相邻路堤分层摊铺厚度的 1/2。采用小型压路机和冲击夯实按工艺实验确定的参数进行碾压夯实。每层均压实到规范规定的压实标准。严格控制回填土的含水量。涵顶填筑，盖板强度达到设计标准以后方可填料，涵顶填土 1m 以上时，方可采用重型机械压实。七、涵洞施工质量保证措施 对所有原材料进行检测。水泥、钢材等厂供材料必须有出厂合格证，并严格控制其质量、规格符合设计规范要求。对砂、石料等地材进行性质、强度试验，并严格控制其粒径及含泥量不超过规范要求。坚持施工过程中的试验制度。混凝土浇筑现场对每批混凝土都进行坍落度试验，记入施工记录，控制在标准坍落度范围内，保证混凝土强度试验的频数、试件组数达到每次 3-5 组。word 文档 可自由复制编辑 严格按设计及规范要求做好基底检查，基底的承载能力符合设计要求，并经由监理部门进行检验认可。涵背填土利用稳定性及透水性较好的砂性填料，施工时按设计要求尽量扩大台背填土范围，以便机械作业。涵背压实采用冲击夯夯压，松铺层厚 1520cm。施工时，在结构物上用红油漆作分层标记并编号，用冲击夯逐层夯实，每层按编号检测，前层经监理工程师签认合格后，方可施工下一层。严把模板质量关。模板安装要牢固、紧密，涂脱模剂以确保实体外观光洁。夏天输送混凝土时，经常做坍落度试验，以确定调整适当的水灰比；一般混凝土浇筑控制在非雨天且温度在 5至 32范围内进行，实行分层浇筑、振捣，其厚度不超过 30cm(插入式振捣器可至45cm)。混凝土自由滑落高度不超过 2m，混凝土振捣后 24h 之内不得受到振动。八、涵洞施工安全保证措施 8.1、一般要求 1、成立安全工作领导小组，建立健全专题施工项目安全监督、监控制度。2、执行操作规程和劳动保护法令、法规，消灭人身重伤以上交通、设备、火灾等事故。3、组织上岗工作人员岗前培训，强化安全意识教育，并经考试取得合格证后，方可上岗工作。组织安全技术交底工作，让施工人员做到心中有数。word 文档 可自由复制编辑 4、施工中的辅助结构、临时工程和脚手架，正式使用前进行安全检查，并采取相应的安全措施。5、各种施工机械须制订相应的、详细的操作规程并严格执行。夜间操作应有足够的照明设备。6、各工种进行上下立体交叉作业时，不得在同一垂直作业面操作，并设置可靠的防护设施。7、工地内应设有安全标志，夜间施工作业应有照明设施，并不得擅自拆除。8、使用砼振捣器时，必须检查下列内容：振捣器的外壳接地装置及胶皮线情况，电线的端部与振捣器的连接情况，振捣器的搬移点及在间断工作时电源开关关闭情况，经检查合格的方准使用。9、在雨天进行作业时，必须采取可靠的防滑措施。10、脚手架的搭设必须符合安全技术规程的规定，立杆间距、杆件联系、剪力撑安设要按规定执行，立杆底设垫块并设置安全网、拦杆、挡板，并经安全员检验合格后方可投入使用。脚手架拆除时，下方不得有其他人员。11、工地所有用电线路均需设置两级保护，防止漏电伤人。8.2、综合安全措施 1、预控、自检与互检：细化本工程各专业、各工序在以往类似工程施工过程中易出现的质量问题，分析原因采取预防措施，并编制在本工程具体施工组织设计方案中。从材料质量、过程控制、操作方法、技术交底、施工工艺等方面入手，严把质量预控关键点，做好本 word 文档 可自由复制编辑 工程质量预控工作。严格遵守铁路施工技术安全规则和有关安全生产和劳动保护方面的法律法规，建立健全安全生产管理制度。2、成立以项目经理为组长，总工程师、现场安全员为副组长的安全领导小组，签定安全责任书，做到制度明确、责任到人、奖罚分明。3、加强安全意识教育，进一步抓好全体施工人员岗前技术和安全培训工作，努力提高员工技术素质和安全防范能力。所有参加施工人员施工前必须进行安全学习，岗位培训合格后，方能上岗。4 根据施工实际情况，编制详细的安全操作规程、细则，制订切实可行的安全技术措施、施工方案和实施措施，做好技术交底，并在施工过程中督促检查，严格落实执行。严格贯彻执行颁布的有关“安全技术规则”和各项“规定”“规范”。坚持“一日三检制”，定期或不定期的安全检查制度，认真落实“安全五同时”。及时检查安全措施的落实情况，发现问题立即采取措施解决，做到措施落实，坚决消灭安全事故隐患。对关键部位、岗位，时刻要设专人负责，制订防范措施。5、参加施工的全体人员必须按规定佩戴安全防护用品，上岗工作前严禁饮酒。6、所有施工机械、机具要由培训考试合格的持证人员上岗操作，实行安全操作挂牌负责制，严禁交给无证或不熟悉性能的人员操作；严禁酒后驾车，疲劳驾车。施工设备要确认技术状态良好，备品齐全 word 文档 可自由复制编辑 有效。7、夜间施工要有足够的照明设施。电力线路架设时，严格按照各有关规范和规定执行，必须整齐牢固、绝缘良好。机电设备实行“一机一闸、一箱一锁”制。动力及照明等电器设备均应有接地装置。8.3、施工用电、用水安全保证措施 a、施工前应对水源进行调查，对水质进行鉴定，生活饮用水必须符合生活饮用水卫生标准，生产用水符合有关水质要求。水池必须盖。b、临时供电及照明线路的架设与设备安装，必须符合国家现行的安全用电的有关规定。c、临时发、配、变电站应设置围栏（围墙）防护，并设立标志，非工作人员严禁入内。d、临时供电站使用的安全工具和压力容器等应定期检查，在使用新工具和劳动保护用品前，必须按规定的电压等级进行试验。室内照明配线应用瓷夹固定，严禁将电线栓在导电的金属物件上，或将电线捆绑在一起,并严禁就地拖拉。e、施工工地，仓库，办公室，宿舍等，应按设计规定安装照明，不得随意变动，如必须增加或拆改时，必须由电工进行。f、电线电缆接头必须连接牢固，并应用绝缘胶片包扎好。g、定期检查用电安全，及时更换老化破损电线，线路各种配件如瓷瓶，瓷夹，瓷管，瓷溶断器，灯头等有破裂情况者不得使用。8.4 机械设备安全保证措施 word 文档 可自由复制编辑 a、为保证机械运行的安全，平整场地，在填土边缘设置安全标杆。挖掘机工作的位置必须平坦稳固，并将履带制动住。b、机械操作人员实行持证上岗，须熟悉所操作机械、车辆的性能，保养及操作方法，运输前要认真检查，必须保持技术状况良好，装备齐全有效。c、任何人员不得爬乘挖土机，翻斗车等施工机械，施工机械的指挥和操作人员必须精力集中，保证安全。d、采用机械切断短料时，手握一端不得小于 40cm，切下的钢筋长度小于 30cm 时，必须先用套管或夹具夹住短头，钢筋摆动范围及刀口附近，非工作人员不得停留。e、雨天和冬天进行作业时，机械设备采取可靠的防滑、防寒和防冻措施。九、水保、环保措施 针对本标段自然环境、生态环境特点，严格控制施工污染，合理处置废液、废气，保护生态环境，一丝不苟地严格执行国家、省区及地方政府和环保部门颁布的一系列法规、规定及办法，切实抓好施工期间的环境与生态保护工作。9.1、环境保护管理组织机构 根据本标段环境保护工作的需要，成立专职的环保组织机构，加大工作力度，做好施工期间的环保工作。成立以项目经理为组长的环境保护领导小组，环保科为日常的管理机构，环保科长专职抓环保工作，具体负责开展环保工作。结合施工组织设计，制定实施性的环境 word 文档 可自由复制编辑 保护措施，从思想、宣传、组织、制度、措施、经济等方面入手，形成严密的控制格局，确实将环境保护工作落到实处，使施工现场环境与生态保护工作满足国家和各级环保部门的标准。9.2、环境保护管理体系，强化环保管理 建立健全环境保护体系，制定环境与生态保护的管理办法和措施，贯彻国家有关环境保护的法律、法规，坚持施工过程中对环保工作的监督检查。定期不定期地召开环境保护工作会议，研究项目环境保护工作，发现问题，及时处理解决，使环保工作常抓不懈。9.3、施工环保、水土保持措施（1）坚持环境保护工作“三同时”的原则，与设计、施工统筹规划、同步运作。（2）在编制施工方案的同时，制定相应的环境保护方案，提出具体可行恢复性措施。（3）合理安排施工时间和施工顺序，减少对环境的影响，环保与施工同步，恢复措施紧跟。施工前和施工中保护好地表植被，施工后及时平整、覆盖，恢复植被，完善排水，清理现场，生活垃圾与施工废弃物定点处理。9.4、环境保护和水土保持的各项措施 环境和生态保护是施工过程中突出的一个大问题，涉及的因素广泛，是一项系统工程，其中最关键最本质的工作有两个方面，一是水土环境的保护工作；二是生态环境的保护工作。针对以上情况，我们将采取积极、稳妥、系统、可靠的环境保护措施，确保水土环境和生 word 文档 可自由复制编辑 态环境保护工作达到预期目标，全面实现环保承诺。施工废水按有关要求进行处理达标后排放。施工营地的生活污水经生化处理达到排放标准后排入不外流的地表水体，不得在营地附近形成新的积水洼地，严禁将生活污水排入河流和渠道。施工废水、废油，采用隔油池过滤等有效措施加以处理，不超标排放，污染周围水环境。word 文档 可自由复制编辑 十、附件 1、涵洞施工进度横道图
