2011年二级建造师《机电工程》练习题.doc

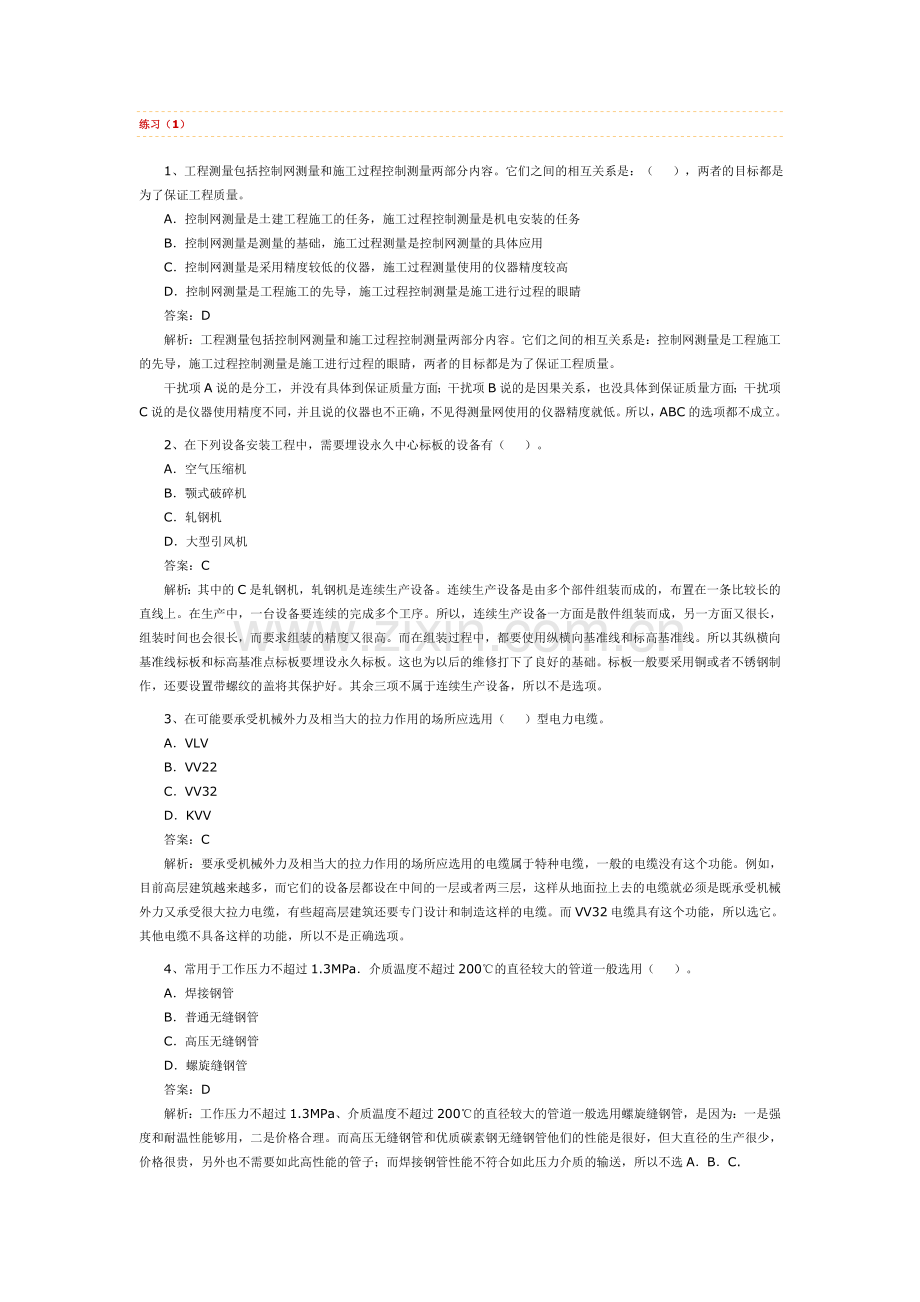

练习（1）1、工程测量包括控制网测量和施工过程控制测量两部分内容。它们之间的相互关系是：（ ），两者的目标都是为了保证工程质量。A控制网测量是土建工程施工的任务，施工过程控制测量是机电安装的任务B控制网测量是测量的基础，施工过程测量是控制网测量的具体应用C控制网测量是采用精度较低的仪器，施工过程测量使用的仪器精度较高D控制网测量是工程施工的先导，施工过程控制测量是施工进行过程的眼睛答案：D解析：工程测量包括控制网测量和施工过程控制测量两部分内容。它们之间的相互关系是：控制网测量是工程施工的先导，施工过程控制测量是施工进行过程的眼睛，两者的目标都是为了保证工程质量。干扰项A说的是分工，并没有具体到保证质量方面；干扰项B说的是因果关系，也没具体到保证质量方面；干扰项C说的是仪器使用精度不同，并且说的仪器也不正确，不见得测量网使用的仪器精度就低。所以，ABC的选项都不成立。2、在下列设备安装工程中，需要埋设永久中心标板的设备有（ ）。A空气压缩机B颚式破碎机C轧钢机D大型引风机答案：C解析：其中的C是轧钢机，轧钢机是连续生产设备。连续生产设备是由多个部件组装而成的，布置在一条比较长的直线上。在生产中，一台设备要连续的完成多个工序。所以，连续生产设备一方面是散件组装而成，另一方面又很长，组装时间也会很长，而要求组装的精度又很高。而在组装过程中，都要使用纵横向基准线和标高基准线。所以其纵横向基准线标板和标高基准点标板要埋设永久标板。这也为以后的维修打下了良好的基础。标板一般要采用铜或者不锈钢制作，还要设置带螺纹的盖将其保护好。其余三项不属于连续生产设备，所以不是选项。3、在可能要承受机械外力及相当大的拉力作用的场所应选用（ ）型电力电缆。AVLVBVV22CVV32DKVV答案：C解析：要承受机械外力及相当大的拉力作用的场所应选用的电缆属于特种电缆，一般的电缆没有这个功能。例如，目前高层建筑越来越多，而它们的设备层都设在中间的一层或者两三层，这样从地面拉上去的电缆就必须是既承受机械外力又承受很大拉力电缆，有些超高层建筑还要专门设计和制造这样的电缆。而VV32电缆具有这个功能，所以选它。其他电缆不具备这样的功能，所以不是正确选项。4、常用于工作压力不超过1.3MPa介质温度不超过200的直径较大的管道一般选用（ ）。A焊接钢管B普通无缝钢管C高压无缝钢管D螺旋缝钢管答案：D解析：工作压力不超过1.3MPa、介质温度不超过200的直径较大的管道一般选用螺旋缝钢管，是因为：一是强度和耐温性能够用，二是价格合理。而高压无缝钢管和优质碳素钢无缝钢管他们的性能是很好，但大直径的生产很少，价格很贵，另外也不需要如此高性能的管子；而焊接钢管性能不符合如此压力介质的输送，所以不选ABC.5、在改扩建工程中要使用桅杆吊装一个重25t的设备，宜选用（ ）地锚。A全埋式B半埋式C活动式D利用建筑物答案：C解析：首先是改扩建工程，说明已经有了建筑物，所以采用全埋式、半埋式都不合适。而利用原有建筑物又要原来的设计单位同意，遇到这种情况，往往土建施工单位根本就不让使用，操作起来不是很容易。所以采用活动式地锚比较合适。故正确选项为C.6、在施工现场吊装某设备，工期为20天。在满足安全性的前提下，有四种方案可以选择：第一种是租用一台汽车吊，作业台班费为12万元，来回费用5万元，工期为5天；第二种是租用两台汽车吊抬吊，台班费14万元，工期8天；第三种是现场制作桅杆，制作安装费18万元（折旧费8万元，但本单位很少用到此类设备），工期18天；第四种是租用一台桅杆起重机，全部租赁费用9万元，工期为16天。应该选择（ ）。A第一方案B第二方案C第三方案D第四方案答案：D解析：应该选择选项D.因为选项A第一方案、B第二方案虽然工期短，但费用较高；而选项C第三方案虽然自己得到一台桅杆起重机，但很少使用，这样就积压了资金。而第四种方案虽然比第三方案多化一万元，但工期满足要求，避免积压资金，所以选项D是正确选项。7、焊接工艺评定应以可靠的（ ）为依据，并在工程施焊之前完成。A焊接工艺B焊接技术C钢材焊接性能D焊接材料性能答案：C解析：焊接工艺评定的目的是验证施焊单位拟定的焊接工艺的正确性和评定施焊单位的能力，而不是对钢材可焊性的评定。焊接工艺评定所用的焊接参数，原则上是根据被焊钢材的焊接性试验结果来确定的，尤其是热输入、预热温度及后热温度。钢材的焊接性能是在钢材研制时要解决的问题，只有在钢材可焊性能良好的情况下，该钢材才能得到应用，因此，可靠的钢材焊接性能是焊接工艺评定的依据。否则，焊接工艺再先进，焊接技术再高，焊接材料性能再好，而没有依据被焊钢材的焊接性试验结果来选定工艺参数，也无法获得良好的焊接接头，更谈不上评定了。8、大型储罐罐底焊缝的致密性，应采用（ ）方法进行检查。A充水试验B氨气试验C真空箱试验D煤油渗漏试验答案：C解析：充水试验、氨气试验和煤油渗漏试验都无法对大型储罐罐底焊缝进行致密性检验，因为这几种检验方法必须在焊缝背面进行检查，而大型储罐罐底焊缝的背面即是罐基础，无法进入检查，只有真空箱法的操作和检查均在同一侧。9、设备底座与基础之间的二次灌浆用料，当设计无规定时，宜采用（ ）。A普通混凝土B高强度混凝土C 膨胀混凝土D 快凝混凝土答案、C解析：设备底座与基础之间的灌浆（二次灌浆）目的是让基础和设备之间充满混凝土，使其一方面可以起到固定垫铁和稳固设备的作用，另一方面也能承受一部分设备重量，所以对灌浆料的要求是能够最大限度的充满设备底座和基础之间的间隙。而回转窑属于重型震动设备，对其二次灌浆要求更为严格，所以当设计无规定时，应该选择C.普通混凝土凝固时会产生微小的收缩，快凝混凝土是在工期要求特紧的情况下使用，高强混凝土是说的强度，不能保证其不收缩，而且二次灌浆混凝土的强度等级是有规定的，10、确定水泥厂回转窑主机及附属设备的纵、横向基准线，应（ ）。A依据测量网，绘制共用的纵、横向基准线，再以此基准线确定每台设备的基准点B依据测量网，单独绘制每台设备的纵、横向基准线C依据连接后确定设备的位置D依据建筑物轴线确定设备的位置答案、A解析：回转窑主机及附属设备之间的连接，都是由物料管道等直接连接的，其相互之间的位置要求严格。所以，依据共同的纵、横向基准线划出主机及各个附属设备位置的纵横向基准线，其误差小，容易达到规定的要求。而采用BD的方法，误差会增大；使用C的方法可以保证相对位置，但操作起来非常麻烦，一般情况下不采用。练习（2）1、 下列设备中，其纵、横向基准线及标高基准点应设置永久标点的有（ ）。A. 轧钢机B. 鼓风机C. 皮带输送机D. 桥式起重机答案：A解析：下列设备中，轧钢机属于连续生产设备，其施工周期长、精度要求高，所以其纵横向基准线及标高基准点应设置永久标点，这样也为今后的维修打下了很好的基础。鼓风机属于单台独立设备，没有必要设置永久标点；桥式起重机虽然有较长的钢轨，但其精度要求要比轧钢机低得多，而且找好的轨道不容易变化；皮带输送机也属于连续生产设备，但其精度要求低，而中心线位置维修时也容易确定。所以CD也不是选项。2、 焊接不锈钢容器的焊工必须经（ ）合格并取得合格证书后，才能在合格项目及认可范围内施焊。A培训B考核C考试D评定答案：C解析：焊接不锈钢容器（包括压力容器）的焊工属于特种设备作业人员，规定他们必须通过培训和考试，取得合格证书后，才能在其考试合格项目及认可范围内施焊。而培训是过程，不代表培训的结果；考核和评定是一种不定量的评价方式，人为因素太多，所以对于特种设备和特种作业人员在取得资格时不用。所以ABD不是选项。3、 地下管线工程测量必须在回填前，测量出管线的起、止点，窨井的坐标和（ ），应根据测量资料编绘竣工平面图和纵断面图。A管线的位置B管线的走向C管顶标高D管线的深度答案：C解析：许多地下管线，例如排水管线，其坡度要求很严，在回填前测量出管线顶的标高，就是确保其坡度符合要求。而有些地下管线对坡度要求不严的，测量出它的管线顶部的标高，再根据地形地貌也就知道其深度了。而有了管线的起、止点及窨井的坐标，管线的走向及位置也就确定了，所以ABD不是选项。4、项目部对基础的坐标位置及标高，预埋地脚螺栓的坐标位置及标高应进行（ ），其允许偏差应符合设计文件或国家现行有关规范的规定。A检查B复测C查看记录D交接验收答案：B解析：反应塔其预埋地脚螺栓的直径很大，预埋地脚螺栓的数量很多，一旦预埋的位置不准或者是标高不对，会给设备就位造成很大的麻烦。所以一定要复测。而“检查”不明确， “查看记录”与“交接验收”没有“复测”的含义，所以ACD不是选项。5、低合金结构钢是在普通钢中加入微量合金元素，但硫、磷杂质的含量保持普通钢的水平，具有较好的综合力学性能。主要适用于（ ）A. 锅炉汽包B. 压力容器、压力管道C. 桥梁D. 重轨和轻轨E. 制造各种型钢答案：ABCD解析：低合金结构钢是在普通钢中加入微量合金元素，但硫、磷杂质的含量保持普通钢的水平，而具有较好的综合力学性能，具有很好的焊接性能，韧性也好，便于成型。所以低合金结构钢一般用于要求强度较高、成型较好、焊接性能好的设备和型钢的制造。ABCD就属于这种设备和型钢，而制作各种型钢一般采用碳素结构钢，所以不选E.6、光学经纬仪的主要功能是（ ）。A. 测量纵、横轴线（中心线）B. 设备及构筑物垂直度的控制测量C. 建（构）筑物建立平面控制网的测量D. 水平面上两直线夹角的测量E设备基础标高的测量等。答案：ABCD解析：光学经纬仪的主要功能是测量纵、横轴线（中心线）以及垂直度的控制测量等。而选项ABCD都是利用了经纬仪的上述功能。例如，光学经纬仪主要应用于机电工程建（构）筑物建立平面控制网的测量以及厂房（车间）柱安装铅垂度的控制测量，用于测量纵向、横向中心线，建立安装测量控制网并在安装全过程进行测量控制。虽然在某些场合，也能将竖向角度调整到0，代替水准仪测量标高，但精确度不够，所以一般不测量标高，故E不是正确选项。7、针对已确定的吊装方案要进行工艺分析和计算，在工艺分析和计算的基础上进行工艺布置。进行此项工作时应特别注意对（ ）。A. 安全性的分析B. 安全措施的可靠性分析C. 吊具的选择和可靠性分析D. 被吊设备及构件的外形尺寸、吊点及重量的分析E. 吊装现场的考察和分析答案：AB解析：吊装的安全性和安全措施的可靠性，对于吊装方案来说是最重要的分析内容了。它在吊装方案的每一个环节都要体现。所以对这两项工作要特别注意分析。而选项C吊具的选择和可靠性分析，D被吊设备及构件的外形尺寸、吊点及重量的分析，E吊装现场的考察和分析在吊装方案的制定过程中就已经反复的比较分析过，针对已确定的吊装方案要进行工艺分析和计算，在工艺分析和计算的基础上进行工艺布置等，所以单独提出的特别分析项不是CDE.8、焊缝的外观检验主要包括（ ）检查。A未焊透B咬边C未融合D错口E凹陷答案：BDE解析：焊缝的外观检验，主要是指焊缝表面能用肉眼或借助低倍数放大镜、焊接检验尺等简单工具即能识别的表面缺陷，如咬边、错口和表面凹陷等。未融合和未焊透均有一定深度，属于内部缺陷，无法用肉眼来完全判断，须用无损检测的方法才能检测到。9、 在设备安装前，基础施工单位应该提供设备基础质量合格证明书。设备基础质量合格证明书上的内容至少包括（ ）。A基础混凝土原料质量合格证B钢筋焊接焊工证C混凝土强度D混凝土配比E混凝土养护答案：CDE解析：设备基础质量合格证明书上包括的内容，应该是表明设备基础质量最重要的项目。其中：混凝土强度、混凝土配比和混凝土养护是关系混凝土基础最重要的三个指标。而基础混凝土原料的质量合格证和钢筋焊工的合格证应在混凝土施工时检查，而不应放在基础的合格证明书里。所以不是混凝土合格证内容的选项。练习（3）【案例1】某市体育馆配套安装工程项目经过业主施工招标，选定A安装公司为中标单位。施工合同中约定，设备由业主负责采购。A安装公司将通风空调工程的安装分包给了B专业工程公司。该工程在施工招标和合同履行过程中发生了下述事件：事件1：空调设备保温工程施工完毕，并已作了检测验收。监理工程师对某处的保温施工有怀疑，要求A安装公司作再次进行检验，A公司以空调设备保温是B公司施工为由拒绝检验。事件2：在业主的要求下，A公司进行了检验，空调设备保温合格，A公司要求监理公司承担由此发生的全部费用，赔偿其窝工损失，并顺延影响的工期。事件3：业主采购的工程设备提前进场，A公司派人参加开箱清点，因此多增加了设备保管费支出。问题：（1）招标单位对投标单位资格审查时，审查内容一般包括哪些?（2）针对事件1，A公司的做法是否妥当？请说明。（3）针对事件2，A公司的要求是否合理？请说明。（4）针对事件3，A公司可否向业主申请增加的设备保管费？请说明。参考答案：（1）招标单位对投标单位资格审查时，一般审查以下几方面内容：1）法定代表人资格证书；2）授权代表的授权委托书；3）企业营业执照、企业资质等级证书；4）企业概况及履约能力说明资料；5）企业近三年的财务审计报告；6）主要工机具、机械设备一览表；7）企业施工业绩及其证明材料；8）担任该项目的项目经理需要具备机电工程建造师资格，并有相关的业绩证明；9）招标文件中要求的其他相关材料。（2）A公司的做法不妥。因为A公司与B公司是总分包关系，A公司对B公司的施工质量问题承担连带责任，故A公司有责任进行检验。（3）A公司的要求合理。发生的全部费用应由业主承担，可以顺延工期。（4）A公司可以向业主申请增加的设备保管费。因为业主供应的设备提前进场，导致保管费用增加，属于业主责任，由业主承担发生的保管费用。练习（4）【案例2】某机电安装公司，通过竞标承担了某化工厂的设备、管道安装工程。为兑现投标承诺，该公司通过质量策划，编制了施工组织设计和相应的施工方案，并建立了现场质量保证体系，制定了检验试验卡，要求严格执行三检制。工程进入后期，为赶工期，采用加班加点办法加快管道施工进度，由此也造成了质量与进度的矛盾。质量检查员在管排施工质量检查时发现，89不锈钢管焊接变形过大，整条管道形成一折线状，不得不拆除重新组对焊接，造成直接经济损失5600元。问题：（1）三检制的自检、互检、专检责任范围应如何界定，本案例是哪个检验环节失控？（2）影响施工质量的因素有哪些，是什么因素造成本案例不锈钢管焊接变形过大？（3）质量事故如何界定，本案例问题应如何定性？（4） 简述质量事故处理的程序。参考答案：（1）一般情况下，原材料、半成品、成品的检验以专职检验人员为主，生产过程的各项作业的检验则以施工现场操作人员的自检、互检为主，专职检验人员巡回抽检为辅。本案例问题出在自检和互检，在这两个环节上有失控。（2）影响施工质量的因素有人、机（包括检验器具）、料、法、环五大因素；造成本案例不锈钢管焊接变形过大的主要因素是人。（3）由于工程施工质量不符合规定标准而引发或造成规定数额以上经济损失、工期延误或造成设备人身安全，影响使用功能的即构成质量事故。本案例问题可按一般质量问题由施工单位自行处理。（4）质量事故处理的程序是：1）施工现场发生质量事故时，施工负责人（项目经理）应按规定时间和程序，及时向企业报告事故状况。2）质量问题出现后，要作好现场保护；对于可能会进一步扩大，甚至会发生人、财、物损伤的质量问题，要及时采取应急保护措施。3）项目技术负责人组织与事故直接相关的专业技术人员、质检员和有经验的技术工人，进行事故现场调查和收集资料。4）质量事故调查与分析后，应整理撰写成“质量事故调查报告”。5）事故处理后，应提交完整的事故处理报告。练习（5）【案例3】某机电专业承包公司承包了一座氨制冷站机电安装工程。合同规定，整个制冷站负荷试运转达到设计要求后一起交给业主。工程进入单机试运转阶段后，项目部专业工程师编制了试运转方案，经项目部总工程师审核、项目经理批准后执行，同时呈报总监理工程师备案。首先电气和仪表进行了调试并符合试运转条件；活塞式氨压缩机进行了无负荷单机试运转和空气负荷试运转，氨管道系统进行了气压试验，合格后，对管道系统进行了吹扫，之后又对管道系统进行了真空试验并合格后，项目部随机进入了充氨负荷试运转阶段，上述试运转的资料齐全。在负荷试运转过程中发现高压氨管道有一处砂眼泄露，被迫停止试运转。问题：（1）氨制冷站试运行的目的是什么？（2）该机电专业承包公司在试运行中，应负责那几个阶段的工作？为什么？（3）项目部编制的试运行方案在编制审核批准程序上存在什么问题？应该怎么办？（4）氨制冷站是否具备了负荷试运行的条件？为什么？参考答案：（1）氨制冷站试运行目的是检验单台机器或生产装置（或机械系统）的制造、安装质量、机械性能或系统的综合性能，达到生产出合格产品（制冷产品）的要求。（2）该机电专业承包公司应该承担单机试运行、联动试运行、氨负荷试运行（及试生产）等阶段的试运行任务，直至生产出负荷要求的制冷产品。因为合同规定，整个制冷站负荷试运行达到设计要求后一起交给业主。所以整个试运转的任务都要施工单位承担。（3）试运转方案的编制、审核、批准的程序都不符合要求。试运转方案应该由项目部总工程师组织编制，本单位总工程师审核，报业主或监理单位批准后执行。（4）氨制冷站还不具备了负荷试运行的条件。因为氨属于有毒介质，其管道系统在气压试验、吹扫、真空试验合格之后，还要进行充氨检漏。项目部没有进行这道工序的试验就直接进行充氨负荷试运行，所以出现系统泄露现象。练习（6）【案例4】背景南方东海市东方商务楼由某建设单位投资承建，建设单位委托A建筑公司承担其项目总承包管理，商务楼的机电安装工程由B安装工程承包。商务楼有地上38层，地下3层。大楼内的大型设备（电梯、自动扶梯、柴油发电机、冷水机组、热泵等）均由建设单位订购。B安装公司又将大型设备的吊装发包给C专业吊装公司。B公司配合A公司在深基础施工时进行预埋和接地施工，主体结构施工中进行均压环及防雷装置的施工，并配合A公司编制了工程施工安全的应急预案。C公司按要求编制了吊装作业的单项安全技术方案和措施问题1工程中B公司项目部配合A公司应制定哪些方面的单项安全技术方案和措施？项目部如何进行安全技术交底?2B公司的机电安装项目经理应如何进行施工现场安全管理？3C公司在大型设备吊装时，应有哪些人员组成及要求？4B公司项目经理部编制的应急预案由哪个部门进行审核和确认？参考答案1本工程中B公司项目部配合A公司应制定施工过程中深基础作业和高空作业的单项安全技术方案和措施。项目部应按要求进行安全技术交底：（1）工程开工前，工程技术负责人要将工程概况、施工方法、安全技术措施等向全体职工进行详细交底。（2）分项、分部工程施工前，工长（施工员）向所管辖的班组进行安全技术措施交底（3）两个以上施工队或工种配合施工时，工长（施工员）要按工程进度向班组长进行交叉作业的安全技术交底。（4）班组长要认真落实安全技术交底，每天要对工人进行施工要求、作业环境的安全交底。（5）工长（施工员）进行书面交底后，应保存安全技术交底记录和所有参加交底人员的签字。（6）安全技术交底记录一式三份，分别由工长、施工班组、安全员留存，由安全员负责整理归档。2. B公司的机电安装项目经理，要主动服从建设单位、监理单位、A公司对现场安全生产工作的统一协调管理，执行安全生产管理的有关规定，切实制定落实好本项目部的安全生产责任制，承担对C公司的安全生产管理工作的监督管理。3 C公司在大型设备吊装时，必须有信号指挥人员、司索人员和起重工组成，组成人员有上岗操作证，吊装经验丰富并掌握作业安全要求。4由施工现场项目经理部的上级有关部门，对现场应急预案的审核和确认。
