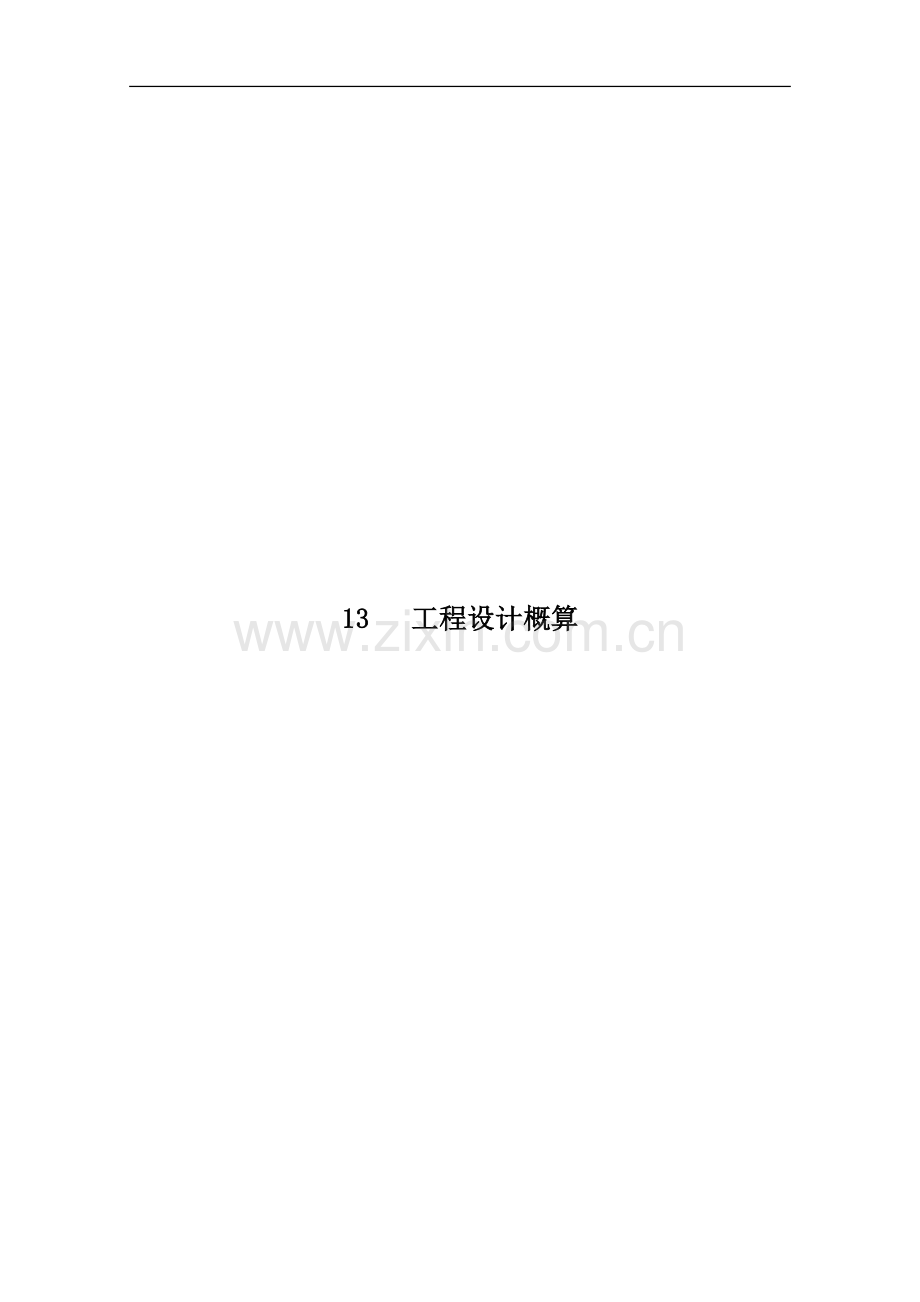

13 工程设计概算

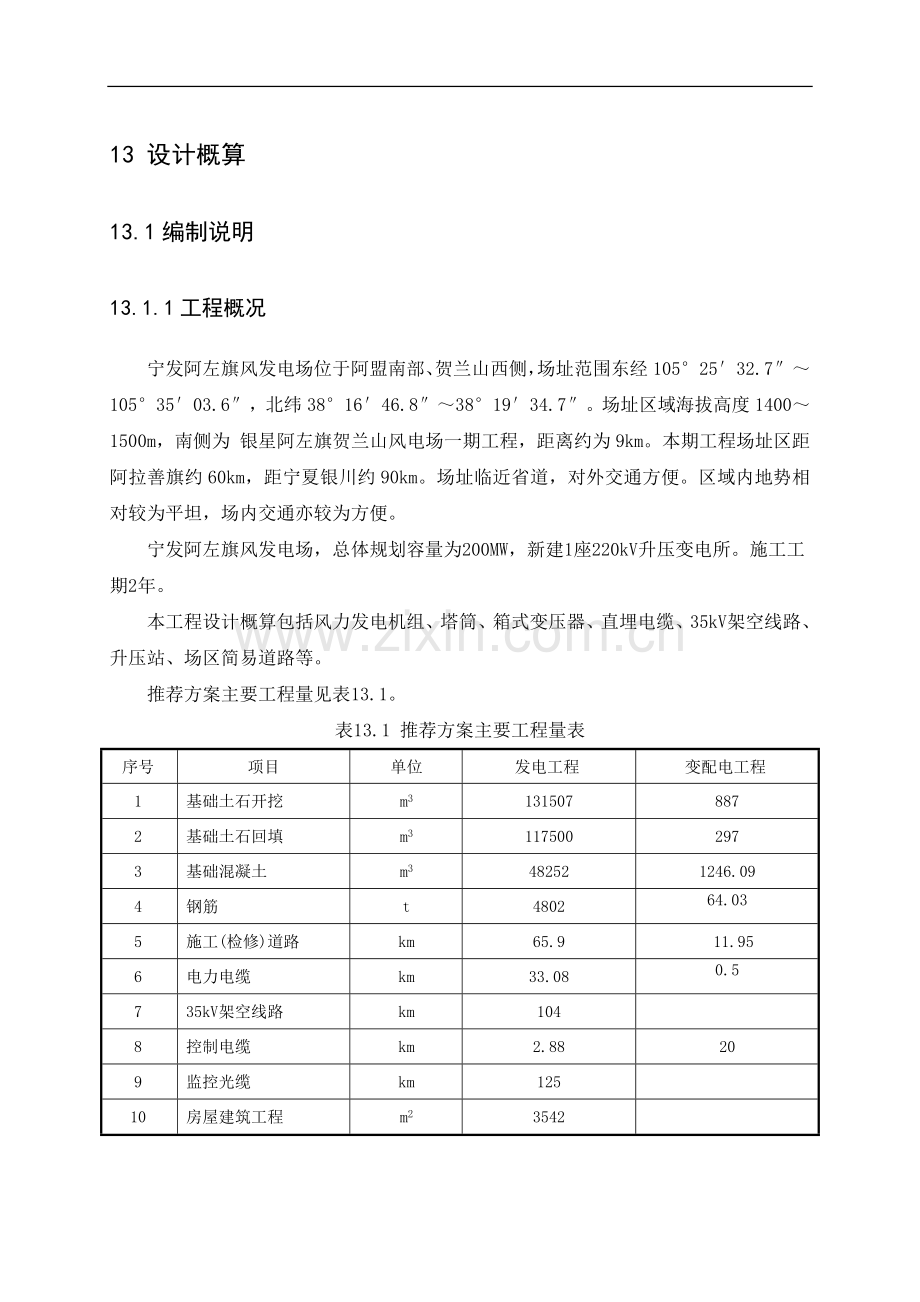

13 设计概算
13.1编制说明
13.1.1工程概况
宁发阿左旗风发电场位于阿盟南部、贺兰山西侧，场址范围东经105°25′32.7″～105°35′03.6″，北纬38°16′46.8″～38°19′34.7″。场址区域海拔高度1400～1500m，南侧为 银星阿左旗贺兰山风电场一期工程，距离约为9km。本期工程场址区距阿拉善旗约60km，距宁夏银川约90km。场址临近省道，对外交通方便。区域内地势相对较为平坦，场内交通亦较为方便。
宁发阿左旗风发电场，总体规划容量为200MW，新建1座220kV升压变电所。施工工期2年。
本工程设计概算包括风力发电机组、塔筒、箱式变压器、直埋电缆、35kV架空线路、升压站、场区简易道路等。
推荐方案主要工程量见表13.1。
表13.1 推荐方案主要工程量表
序号
项目
单位
发电工程
变配电工程
1
基础土石开挖
m3
131507
887
2
基础土石回填
m3
117500
297
3
基础混凝土
m3
48252
1246.09
4
钢筋
t
4802
64.03

5
施工(检修)道路
km
65.9
11.95
6
电力电缆
km
33.08
0.5

7
35kV架空线路
km
104

8
控制电缆
km
2.88
20
9
监控光缆
km
125

10
房屋建筑工程
m2
3542

工程施工期为24个月。资金来源：资本金占总投资的20%，其余为银行贷款。
工程静态总投资153937.40万元、工程总投资159804.68万元，单位千瓦静态投资7696.87元/kW，单位千瓦动态投资7990.23元/kW。
13.1.2编制原则及依据
13.1.2.1 编制原则
依据国家、行业现行的有关文件规定、费用定额、费率标准等，按2011年二季度价格水平编制。
13.1.2.2 编制依据
（1）水电水利规划设计总院以风电标委[2007]0001号文发布的《风电场工程可行性研究报告设计概算编制办法及计算标准》（2007年版）；
（2）水电水利规划设计总院以风电标委[2007]0001号文发布的《风电场工程概算定额》（2007年版）；
（3）财政部 国家发改委 财综[2008]78号文“关于公布取消和停止征收100项行政事业性收费项目的通知”；
（4)财政部财综[2010]98号“关于统一地方教育附加政策有关问题的通知”
（5) 本期风电场可研设计资料及工程量清单；
（6）其他参考：当地相关政策、文件规定。
13.1.3基础资料
13.1.3.1 主要机电设备价格
风机、塔筒等设备价格根据在建、已建工程的订货合同价和厂家报价确定，其他机电设备价格参考国内现行价格水平计算。
风场主要设备价格如下：
风电机组本体（含运费）按4700元/kW计算；
塔筒按12000元/t计算；
箱式变压器按（ZGSB11- 2800/35）按37万元/台计算；
220kV主变压器 （SFZ10-200000/220）按1300万元/台计算；
动态无功补偿装置 （35kv 14000kVar）按280万元/台计算。
13.1.3.2人工预算单价及主要材料预算价格
人工预算单价根据《风电场工程可行性研究报告设计概算编制办法及计算标准》（2007年版）进行计算。材料预算价格按宁夏银川2011年二季度市场价格水平确定，并计入材料运杂费及采购保管费等。
人工预算单价及主要材料预算价格见表13.2。
表13.2 人工预算单价及主要材料预算价格表
名 称
单 位
预算价格
高级熟练工
元/工时
8.14
熟练工
元/工时
5.88
半熟练工
元/工时
4.52
普工
元/工时
3.58
钢筋（综合）
元/t
4952.88
普通水泥42.5 袋装
元/t
514.39
普通水泥52.5 袋装
元/t
576.01
汽油 93#
元/t
10265.07
柴油 -10#
元/t
8902.17
砂石料
元/m3
80
施工用电
元/kWh
1.5
施工用水
元/m3
35
13.1.4费率指标
风电场工程取费指标见表13.3

编
号
项 目

计算基础

费 用 标 准
安装工程
建筑工程
一
直接费

1
直接工程费

2
措施费

人工土方
人工+机械

4.73%

机械土方
人工+机械

4.10%

人工石方
人工+机械

4.92%

机械石方
人工+机械

5.19%

混凝土
人工+机械

13.41%

钢 筋
人工+机械

14.35%

基础处理
人工+机械

9.06%

机电设备安装工程
人工+机械
7.04%

二
间接费

人工土方
人工+机械

47.18%

机械土方
人工+机械

10.68%

人工石方
人工+机械

46.33%

机械石方
人工+机械

17.36%

混凝土
人工+机械

41.69%

钢 筋
人工+机械

52.74%

基础处理
人工+机械

23.72%

机电设备安装工程
人工费
93%

三
利润
人工＋机械＋措施＋间接费
10%
10%
四
税金
一+二+三
3.28%
3.28%

13.1.5 其他费用计算指标
（1）建设用地费
本工程永久征地费按22000元/亩计列，临时用地按4000元/亩计列；
（2）工程前期费
工程前期费=一至二部分投资合计×1.00％；
（3）建设管理费
建设单位管理费＝（建筑工程费＋安装工程费）×3.50％+设备购置费×0.55％；
（4）建设监理费
建设监理费＝（建筑工程费＋安装工程费）×1.35％+设备购置费×0.12％；
（5） 项目咨询评审费
项目咨询评审费＝（建筑工程费＋安装工程费）×1.20％+设备购置费×0.35％；
（6）工程验收费
工程验收费＝（建筑工程费＋安装工程费）×1.30％；
（7）工程保险费
工程保险费＝一至二部分投资合计×0.45％；
（8）生产人员培训及提前进场费
生产人员培训及提前进场费＝（建筑工程费＋安装工程费）×0.95％；
（9）办公及生活家具购置费
办公及生活家具购置费 = （建筑工程费＋安装工程费）×0.75％；
（10）工器具及生产家具购置费
工器具及生产家具购置费 = 设备购置费×0.15％；
（11）备品备件购置费
备品备件购置费 = （设备购置费-风电机组设备费）×0.50％；
注：风电机组设备费中包含了备品备件购置费。
（12）联合试运转费
联合试运转费= 安装工程费×0.55％；
（13）勘察设计费
勘察设计费按《国家计委、建设部关于发布＜工程勘察设计收费管理规定＞的通知》（计价格[2002]10号）的规定，并参考同类工程收费标准确定。
13.1.6 基本预备费
基本预备费＝一至三部分投资合计×3％。
13.1.7 涨价预备费
根据国家计委计投资（1999）1340号文精神，工程总投资中暂不计列涨价预备费。
13.1.8 建设期贷款利息
本工程资本金按总投资的20％计算，建设期贷款利息按中国人民银行现行5年以上贷款利率6.80％计算。
13.1.9 其他
本投资概算未计送出工程投资。
13.1.10 主要技术经济指标
本工程主要经济指标见表13.4
风电场名称
宁发阿左旗20万kW风电场
风电机组单位造价
元/kW
4700
建设地点
内蒙古阿左旗
塔筒（架）单位造价
元/t
12000
设计单位
西北勘测设计研究院
风电机组基础单价
万元/座
86.68
建设单位
宁夏发电集团
变电所单位造价
元/kVA
328.66
装机规模
MW
200
主
要
工
程
量
土石方开挖
m3
132394.00
单机容量
kW
2500
土石方回填
m3
117797
年发电量
万kWh
37622
混凝土
m3
49498.09
年利用小时数
h
1881
钢筋
t
4866.03
静态投资
万元
153937.40
塔筒（架）
t
14334
工程总投资
万元
159804.68
建设
用地
面积
永久用地
亩
595.54
单位千瓦投资
元/kW
7990.23
临时用（租）地
亩
923.60
单位电量投资
元/kWh
4.25
计划
施工
时间
第一台机组发电工期
月
24
建设期利息
万元
5867.29
总工期
月
24
送出工程投资
万元

生产单位定员
人
35

13.2工程总概算表

单位：万元
序 号
工程或费用名称

设备购置费
建筑安装 工程费
其他费用
合计
占投资额
Ⅰ
风电场工程

一
设备及安装工程

118561.36
9264.12

127825.48
79.99%
1
发电设备及安装工程

114864.21
7698.84

122563.05

2
升压变电设备及安装工程

2352.56
315.59

2668.15

3
通信和中央控制设备及安装工程

863.41
623.89

1487.30

4
其他设备及安装工程

481.18
625.80

1106.98

二
建筑工程

12337.78

12337.78
7.72%
1
发电设备基础工程

7030.91

7030.91

2
变配电工程

280.86

280.86

3
房屋建筑工程

795.98

795.98

4
交通工程

991.44

991.44

5
施工辅助工程

2197.82

2197.82

6
其他

1040.77

1040.77

三
其他费用

9290.52
9290.52
5.81%
1
建设用地费

1679.62
1679.62

2
建设管理费

4829.42
4829.42

3
生产准备费

716.48
716.48

4
勘察设计费

2000.00
2000.00

5
其他

65.00
65.00

一～三部分合计

118561.36
21601.90
9290.52
149453.78
93.52%

基本预备费
3.00%

4483.61
2.81%

静态总投资

153937.40
96.33%

价差预备费

建设期贷款利息
6.80%

5867.29
3.67%

总投资

159804.68
100.00%

单位千瓦静态投资（元/kW）

7696.87

单位千瓦动态投资（元/kW）

7990.23

退税基数

94849.09

13.3设备及安装工程概算表
序号
名 称 及 规 格
单位
数量
单价(元)
合价(万元)
设备费
安装费
设备费
安装费

第一部分 设备及安装工程

118561.36
9264.12
一
发电设备及安装工程

114864.21
7698.84
1
风电机组

94470.00
1254.36

风力发电机组本体
台
80
11750000

94000.00

采购保管费
%
0.50

470.00

安装费
台
80

156795.11
0.00
1254.36

2
塔筒(架)

17286.61
1226.13

塔筒(架)及基础环
台
80
2150076

17200.61

采购保管费
%
0.50

86.00

安装费
台
80

153265.70

1226.13

3
机组配套电器设备

0.00
1554.81

1kV电缆 YJV23-3×240
100m/三相
217.6

55980.33

1218.13

1kV电缆 YJV23-1×240
100m/三相
59.2

12296.36

72.79

控制电缆 ZR-KVVP2-22 16×1.5
km
2.88

52520.90
0.00
15.13

控制电缆 ZR-DJYP2-22 4×2×1.5
km
2.88

51470.48
0.00
14.82

1kV电缆头 LST-4/3
套/三相
1600

1396.48

223.44

箱变及电缆防火
项
1

105000.00

10.50

4
机组变压器

2960.00
59.87

箱式变压器 ZGSB11-1600/35
台

6445.88
0.00
0.00

箱式变压器 ZGSB11-2800/35
台
80
370000
7483.40
2960.00
59.87

箱式变压器 ZGSB10-1100/35
台

6053.77
0.00
0.00

5
集电线路

147.60
3603.67

35kV电缆 YJV22-26/35-3×70
100m/三相
24.00

31812.78

76.35

35kV电缆 YJV22-26/35-3×185
100m/三相
30.00

50811.62

152.43

35kV电缆头 W(N)LS-10-3/1～3
套/三相
180

2979.75

53.64

35kV架空线路 LGJ-120/25
km
34

280000.00

952.00

35kV架空线路 LGJ-185/30
km
70

330000.00

2310.00

35kv隔离开关
组
90
11000.00
4644.70
99.00
41.80

35kV避雷器
组
90
5400.00
1939.10
48.60
17.45

二
升压变电设备及安装工程

2352.56
315.59
1
主变压器系统

1397.89
13.01

220kV主变压器 SFPZ10-200000/220
台
1
13000000
100685.33
1300.00
10.07

综合运杂费
%
7.53

97.89
0.00

变压器系统调试
系统
1

29352.48

2.94

2
配电装置

648.69
100.78

断路器ZW-40.5 2000A
组
2
300000
24656.62
60.00
4.93

双接地隔离开关
组
3
100000
10544.37
30.00
3.16

单接地隔离开关
组
3
80000
9974.33
24.00
2.99

电流互感器 220kv
组
6
36000
1915.81
21.60
1.15

电压互感器 220kv
台
4
28000
2038.69
11.20
0.82

避雷器 ZNO Y10W-204/532
台
3
26000
6174.25
7.80
1.85

避雷器 ZNO Y10W-216/532
台
3
28000
6174.25
8.40
1.85

阻波器 220kv
台
3
25000
3264.38
7.50
0.98

开关柜 0.4kV
面
5
6000
600.00
3.00
0.30

高压开关柜 KYN-40.5kV
面
20
200000
4402.91
400.00
8.81

高压开关柜 KYN-40.5kV（母线保护柜）
面
1
250000
4402.91
25.00
0.44

35kV母线2500A
三相米
11.6667

1601.80
0.00
1.87

35kV母线4000A
三相米
3.33333

1601.80
0.00
0.53

钢芯铝绞线
米
2000

350.00
0.00
70.00

配电箱 400V
面
50
200
20.00
1.00
0.10

其他
项
1
100000
10000.00
10.00
1.00

综合运杂费
%
6.43

39.19

3
无功补偿系统

298.00
3.08

动态无功补偿装置 SVC-14000kVar
套
1
2800000
30752.22
280.00
3.08

综合运杂费
%
6.43

18.00

4
所用电系统

7.98
3.12

接地变压器 SC10-400/35
台
1
60000
28938.97
6.00
2.89

接地电阻
套
1
15000
1500.00
1.50
0.15

综合运杂费
%
6.43

0.48

所用电系统调试
系统
1

774.12
0.00
0.08

5
电力电缆

0.00
195.60

电力电缆35kv ZR-YJV-3*50mm2~3*50mm2
100m/三相
5

31812.78
0.00
15.91

电力电缆10kv ZR-YJV 3*95mm2
100m/三相
3

29894.56
0.00
8.97

电力电缆1kv ZR-YJV3*240mm2~1*120mm2
100m/三相
15

47509.98
0.00
71.26

电力电缆0.4kv
100m/三相
40

8361.05
0.00
33.44

电缆支架
t
15

9000.00
0.00
13.50

有机堵料
t
15.65

20000.00

31.30

无机堵料
t
8.0

18000.00

14.40

防火涂料
t
2.44

25000.00

6.10

母线系统调试费
系统
1

7233.37

0.72

三
通信和控制设备及安装工程

863.41
623.89
1
监控系统

406.27
583.04

主机/操作员工作站
套
2
40000
3200.00
8.00
0.64

工程师工作站
套
1
50000
4000.00
5.00
0.40

五防工作站
套
1
50000
4000.00
5.00
0.40

远动通信屏
套
1
30000
2400.00
3.00
0.24

公用测控屏
套
1
100000
8000.00
10.00
0.80

网络通信及智能接口屏
套
2
80000
6400.00
16.00
1.28

网络打印机
台
1
20000
1600.00
2.00
0.16

GPS对时系统
套
1
50000
4000.00
5.00
0.40

220kV线路测控屏
面
1
120000
9600.00
12.00
0.96

主变测控屏
套
1
60000
4800.00
6.00
0.48

公用测控屏
套
1
65000
5200.00
6.50
0.52

220kV线路保护屏
面
4
120000
9600.00
48.00
3.84

220kV母线保护屏
面
2
150000
12000.00
30.00
2.40

主变保护屏
面
3
80000
6400.00
24.00
1.92

35kV母线保护装置
套
1
70000
5600.00
7.00
0.56

故障录波装置
套
1
30000
2400.00
3.00
0.24

0.4KV备自投装置
套
1
25000
2000.00
2.50
0.20

安全稳定控制系统
套
1
40000
3200.00
4.00
0.32

35kV线路保护测控装置
套
10
100000
8000.00
100.00
8.00

35kV站用变测控装置
套
1
100000
8000.00
10.00
0.80

35kV（SVC）馈线保护测控装置
套
3
50000
4000.00
15.00
1.20

35kV电容器保护测控装置
套
2
60000
4800.00
12.00
0.96

35kV接地变保护测控装置
套
1
80000
6400.00
8.00
0.64

二次微机消谐装置
套
1
50000
4000.00
5.00
0.40

公用测控及网络通信屏
套
1
40000
3200.00
4.00
0.32

35kV线路电能表
套
10
5000
400.00
5.00
0.40

35kV站用变电能表
套
1
5000
400.00
0.50
0.04

35kV SVC支路电能表
套
3
3500
280.00
1.05
0.08

35kV 电容器组电能表
套
2
4000
320.00
0.80
0.06

主变高压侧电能表
套
1
3000
240.00
0.30
0.02

同步向量测量系统
套
1
40000
3200.00
4.00
0.32

主变冷却控制及消防
套
1
30000
2400.00
3.00
0.24

SVC控制屏
套
1
25000
2000.00
2.50
0.20

汇控柜
套
3
30000
2400.00
9.00
0.72

二次等电位接地网
套
1
30000
2400.00
3.00
0.24

监控光缆
km
125

35769.94
0.00
447.12

控制电缆
km
20

52520.90
0.00
105.04

综合运杂费
%
6.43

26.12
0.00

中央信号系统调试
系统
1

4838.28

0.48

2
交直流系统

97.38
4.09

蓄电池(220V,200AH)
套
4
150000
7600.92
60.00
3.04

充电装置
套
2
20000
400.00
4.00
0.08

联络屏
套
1
30000
600.00
3.00
0.06

馈线屏
套
3
30000
600.00
9.00
0.18

交流配电屏
套
1
30000
2400.00
3.00
0.24

UPS屏
面
5
25000
987.21
12.50
0.49

综合运杂费
%
6.43

5.88

2
通信系统

62.69
7.96

风电场通信(大功率对讲机)
部
10
4000

4.00
0.00

数字程控调度交换机
套
1
80000
12000.00
8.00
1.20

保安配线柜
个
1
60000
9000.00
6.00
0.90

逆变器
个
1
25000
3750.00
2.50
0.38

电话机
个
100
300
45.00
3.00
0.45

多功能一体机
个
2
2000
300.00
0.40
0.06

高频开关电源
套
2
65000
9750.00
13.00
1.95

阀控式密封铅酸蓄电池
组
2
60000
7600.92
12.00
1.52

综合通信线路网络
套
1
100000
15000.00
10.00
1.50

综合运杂费
%
6.43

3.79

4
远动及计费系统

117.07
8.80

关口计量屏
块
1
50000
4000.00
5.00
0.40

关口电能计费表
块
2
50000
4000.00
10.00
0.80

电能量数据采集装置
套
1
100000
8000.00
10.00
0.80

电能质量监测装置
套
1
250000
20000.00
25.00
2.00

电能计量屏
套
1
300000
24000.00
30.00
2.40

调度数据网接入设备
套
1
250000
20000.00
25.00
2.00

二次安全防护设备
套
1
300000
24000.00
30.00
2.40

综合运杂费
%
6.43

7.07

5
接入系统配套设备费
项
1
1800000
200000
180.00
20.00

四
其他设备及安装工程

481.18
625.80
1
采暖通风及空调系统

93.17
7.00

柜式空调机 制冷量12000W
台
1
20000

2.00

柜式空调机 制冷量7200W
台
8
15000

12.00

柜式空调机 制冷量5000W
台
4
10000

4.00

壁挂式空调机制冷量3200W
台
22
4000

8.80

对流式加热器 功率2000W
台
11
3000

3.30

对流式加热器 功率1500W
台
7
4000

2.80

对流式加热器 功率1000W
台
3
4000

1.20

发热电缆 功率3400W（含温控器）
台
5
4548

2.27

发热电缆 功率3200W（含温控器）
台
9
4295

3.87

发热电缆 功率2800W（含温控器）
台
2
4185

0.84

发热电缆 功率2400W（含温控器）
台
3
3284

0.99

发热电缆 功率2200W（含温控器）
台
17
3031

5.15

发热电缆 功率1850W（含温控器）
台
16
2681

4.29

壁式轴流风机 风量4080m3/h
台
1
2700

0.27

壁式轴流风机 风量2250m3/h
台
1
2200

0.22

壁式轴流风机 风量1650m3/h
台
2
1500

0.30

电采暖器 功率1000W
台
16
2500

4.00

管道式换气扇 功率150W
台
2
500

0.10

管道式换气扇 功率36W
台
2
350

0.07

辐射式加热器 功率2000W
台
43
3500

15.05

辐射式加热器 功率1500W
台
21
3500

7.35

防爆电暖器功率2000W
台
4
4000

1.60

防腐轴流风机 风量11682m3/h
台
1
2600

0.26

防爆壁式轴流风机 风量1920m3/h
台
1
2500

0.25

防腐轴流风机 风量3000m3/h
台
2
2000

0.40

轴流风机 风量8320m3/h
台
1
3600

0.36

轴流风机 风量3265m3/h
台
1
2000

0.20

风冷冷风柜式空调 制冷量13800W
台
2
20000

4.00

防爆柜式空调 制冷量7.2KW
台
1
4000

0.40

防爆轴流风机 风量2500m3/h
台
1
3000

0.30

壁式轴流风机 风量2500m3/h
台
2
2500

0.50

壁式轴流风机 风量1500m3/h
台
1
2000

0.20

混流风机 风量3000m3/h
台
1
2000

0.20

安装费
项
1

7.00

1
照明系统
项
1
200000
30000.00
20.00
3.00
2
消防系统（含给排水）

68.01
6.80

消防泵 XBD5.2/20-100 Q=20L/S
台
2
20000.00

4.00

潜水排污泵50DAS7-12-0.75
台
1
5000.00

0.50

室外消火栓SS100/65型
套
8
1200.00

0.96

手提式磷酸铵盐干粉灭火器
个
65
600.00

3.90

磷酸铵盐推车灭火器
辆
12
6000.00

7.20

变频供水设备
套
1
90000.00

9.00

电热水器V=100L
台
16
4500.00

7.20

电热水器V=60L
台
2
2000.00

0.40

紫外线消毒器
套
2
2500.00

0.50

一体化污水处理设备
套
1
250000.00

25.00

灭火砂箱
具
12
200.00

0.24

卫生设施
项
1
50000.00

5.00

综合运杂费
%
6.43

4.11

安装费
项
1

6.80
3
生产车辆购置
项
1
1100000

110.00
0.00
4
劳动安全与工业卫生设备及安装工程
项
1
400000

40.00
0.00
5
全场（所）接地

459.00
(1)
全场接地

402.60

镀锌扁钢
t
86.08

9201.02

79.20

镀锌园钢
t
20.00

9201.02

18.40

接地模块
块
2760

500.00

138.00

离子缓释剂
t
25.60

25000.00

64.00

接地降阻剂
t
160

3000.00

48.00

镀锌钢管φ5
