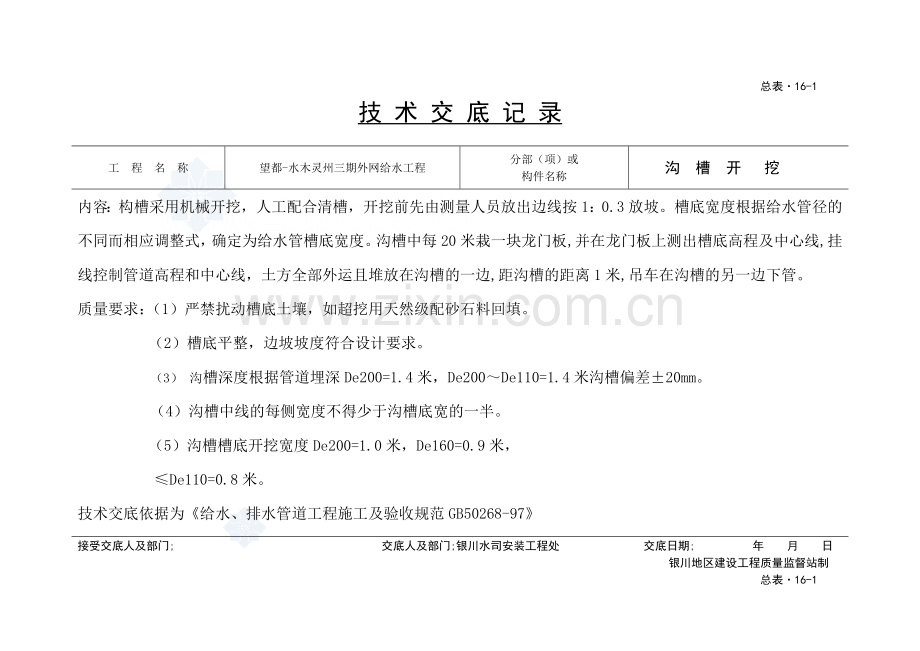

总表16-1技 术 交 底 记 录工 程 名 称望都-水木灵州三期外网给水工程分部（项）或构件名称沟 槽 开 挖内容：构槽采用机械开挖，人工配合清槽，开挖前先由测量人员放出边线按1：0.3放坡。槽底宽度根据给水管径的不同而相应调整式，确定为给水管槽底宽度。沟槽中每20米栽一块龙门板,并在龙门板上测出槽底高程及中心线,挂线控制管道高程和中心线，土方全部外运且堆放在沟槽的一边,距沟槽的距离1米,吊车在沟槽的另一边下管。质量要求：（1）严禁扰动槽底土壤，如超挖用天然级配砂石料回填。 （2）槽底平整，边坡坡度符合设计要求。（3） 沟槽深度根据管道埋深De200=1.4米，De200De110=1.4米沟槽偏差20mm。（4）沟槽中线的每侧宽度不得少于沟槽底宽的一半。 （5）沟槽槽底开挖宽度De200=1.0米，De160=0.9米， De110=0.8米。 技术交底依据为给水、排水管道工程施工及验收规范GB50268-97接受交底人及部门; 交底人及部门;银川水司安装工程处 交底日期; 年 月 日银川地区建设工程质量监督站制总表16-1技 术 交 底 记 录工 程 名 称望都-水木灵州三期外网给水工程分部（项）或构件名称管 道 安 装内容：铺设管道前认真检查管材内部和外部，看有无缺陷裂缝等现象，PE给水管道安装；管道接口采用热熔焊接，管道焊接必须由专职熟练热熔焊工操作。严格控制好焊接温度，校正好焊接接口方可切割，检查、清洗管口、热熔焊接，排管焊接时及时清理管道内部杂质。施工图纸标注的De110315给水管材均采用聚乙烯PE给水管材，De3275给水管均采用三型号聚丙烯PP-R给水管材。与金属和给水管材质不同时应采用专用过渡配件连接。配件安装：安装前对法兰盘、螺栓及螺母进行检查，法兰盘表面整齐无裂缝，螺孔位置准确，丝口紧固到位。质量要求：1、给水管材、管件、阀门及配件质量证明文件必须符合设计要求，证件齐全。2、给水管道埋深必须符合设计要求，管道中心高程允许偏差10mm。3、管道轴线偏差15mm。技术交底依据为：给水、排水管道工程施工及验收规范GB5026897接受交底人及部门; 交底人及部门; 银川水司安装工程处 交底日期; 年 月 日银川地区建设工程质量监督站制总表16-1技 术 交 底 记 录工 程 名 称望都-水木灵州三期外网给水工程分部（项）或构件名称支 墩、背 墩内容：管道附件的支墩和锚定结构位置必须准确、锚定。支墩在坚固的地基上修筑，当无原状土做后背时，要采取措施保证支墩在受力情况下，不致破坏管道接口。当采用砌筑支墩时，原状土与支墩之间用砂浆填塞。管道支墩在管道接口做完、管道位置固定后修筑。管道安装过程中的临时固定支架，在支墩的砌筑砂浆或混凝土强度达到设计强度后拆除。质量要求；（1）、井室内法兰四通、三通、阀门必须按标准图集要求做支墩。 （2）、三通井室的三通、未接通阀门及配件必须加做靠背支墩。 （3）、暗埋三通、管道借转弯头必须做包墩进行锚定。 （4）、DN=300支墩尺寸为240370，DN=75200支墩尺寸为120240。技术交底依据为给水、排水管道工程施工及验收规范GB50268-97接受交底人及部门; 交底人及部门; 银川水司安装工程处 交底日期; 年 月 日银川地区建设工程质量监督站制总表16-1技 术 交 底 记 录工 程 名 称望都-水木灵州三期外网给水工程分部（项）或构件名称井 室 砌 筑内容：井室砌筑要严格按照设计要求的施工技术规范进行操作，井室在无设计变更的情况下，井室尺寸必须按设计要求尺寸进行砌筑，对进场砌筑原材料必须按规范要求进行取样试验，在原材料试验指标合格后方可投入使用，所用材料强度及规格必须符合标准图集技术要求。井室砌筑要砂浆饱满,灰缝整齐,砌体要上下错缝,不得有通缝，井筒外侧部分另加砖楔，井室抹面压光不得有空鼓、裂缝现象，井室踏步安装要牢固、位置正确、井盖完整无损，安装平稳。质量要求：井室尺寸必须按照设计图纸尺寸进行施工，允许偏差 1、 井身尺寸：20mm 2、 井底高程：10mm3、井盖高程：5mm（路面） 4、井盖高程：50100mm（绿化地面） 5、管底至井底净高必须300 6、井内法兰接口距井壁净距必须250技术交底依据为：给水、排水管道工程施工及验收规范GB5026897 接受交底人及部门; 交底人及部门; 银川水司安装工程处 交底日期; 年 月 日银川地区建设工程质量监督站制总表16-1技 术 交 底 记 录工 程 名 称望都-水木灵州三期外网给水工程分部（项）或构件名称沟 槽 回 填内容：沟槽回填土关系到整个管道的质量问题，首先保证土料无杂物、砼块、石块等，胸腔部分用人工夯夯实，每层虚厚不得超过20cm，管顶50cm以上用机械夯实，每层虚铺厚度不得超过35cm，在回填夯实过程中试验员及时取样检测压实度系数。质量要求；胸腔及管顶50cm不得回填大于10cm的碎砖石块，回填时沟槽内无积水，不得回填淤泥、腐植土及有机物质等。胸腔部分压实度大于90%，管顶以上25cm范围内回填土压实度不得小于85%，管顶50cm以上及其它部位回填土压实度不得小于90%。井室周围回填与管道沟槽回填应同时进行回填。 技术交底依据为给水、排水管道工程施工及验收规范GB50268-97接受交底人及部门; 交底人及部门; 银川水司安装工程处 交底日期; 年 月 日银川地区建设工程质量监督站制总表16-1技 术 交 底 记 录工 程 名 称望都-水木灵州三期外网给水工程分部（项）或构件名称水 压 试 验内容：管道水压试验压力为设计管道工作压力的1.5倍，设计图纸未标工作压力时管道试验压依据规范试验压力为0.6Mpa。试验前进行压力表校验及做好排水工作，并认真检查管道后背情况。在上游堵头上部设排气孔，管道灌水时认真进行曲排气，试验在管道灌满不浸泡24小时后进行，试验时每增加0.02 Mpa，检查管道没有问题后先升至工作压力再进行观察，如无异常后升至试验压力，水压试验测定时间为在试验压力下保持10分钟，允许降压为0.05Mpa为合格； PE管道水压试验测定时间为在试验压力下保持10分钟，允许降压为0.05Mpa为合格；本系统试验压力为0.6Mpa。 技术交底依据为给水、排水管道工程施工及验收规范GB50268-97接受交底人及部门; 交底人及部门; 银川水司安装工程处 交底日期; 年 月 日银川地区建设工程质量监督站制0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54
