别墅区主体施工技术交底.doc

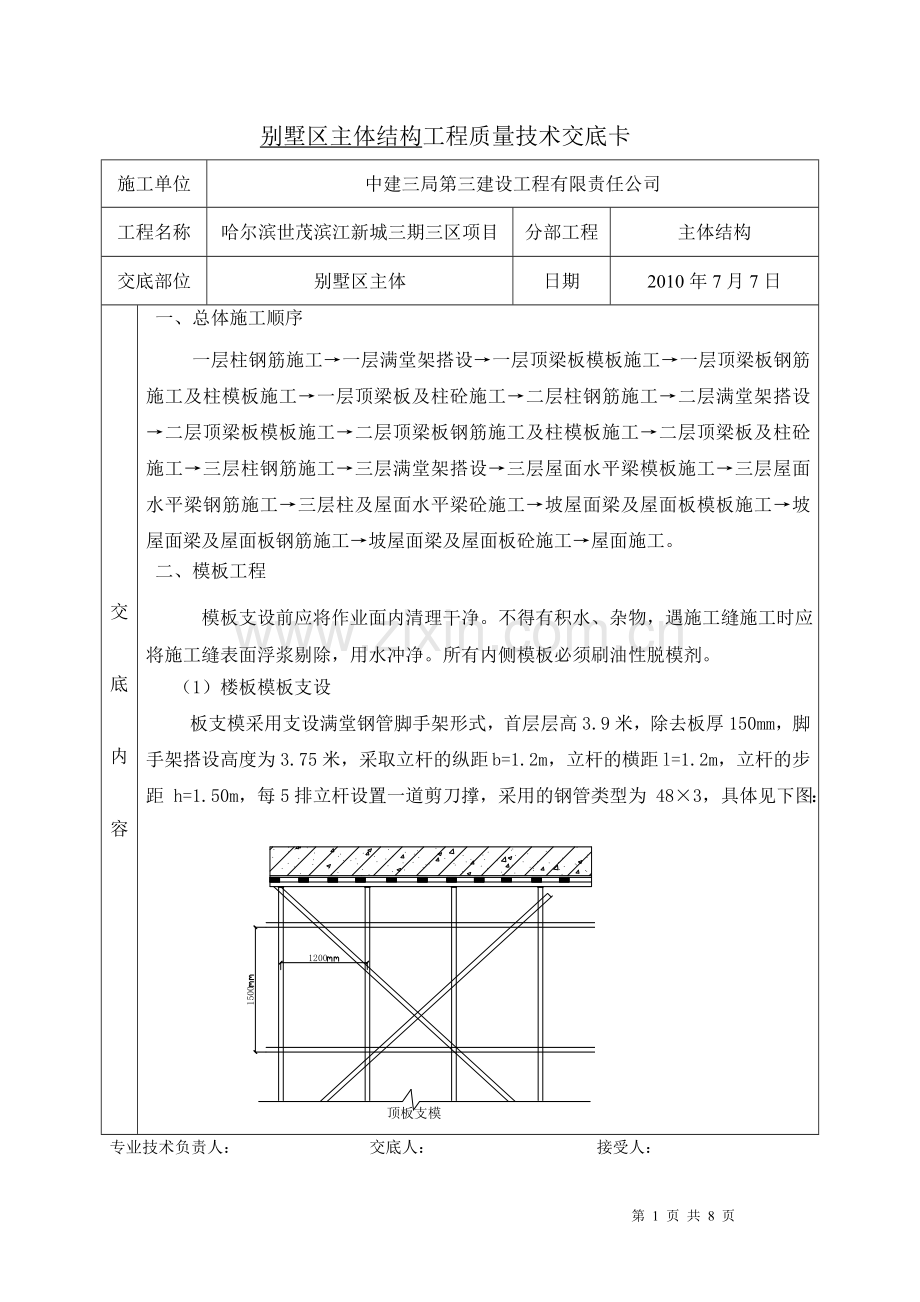

别墅区主体结构工程质量技术交底卡施工单位中建三局第三建设工程有限责任公司工程名称哈尔滨世茂滨江新城三期三区项目分部工程主体结构交底部位别墅区主体日期2010年7月7日交底内容一、 总体施工顺序 一层柱钢筋施工一层满堂架搭设一层顶梁板模板施工一层顶梁板钢筋施工及柱模板施工一层顶梁板及柱砼施工二层柱钢筋施工二层满堂架搭设二层顶梁板模板施工二层顶梁板钢筋施工及柱模板施工二层顶梁板及柱砼施工三层柱钢筋施工三层满堂架搭设三层屋面水平梁模板施工三层屋面水平梁钢筋施工三层柱及屋面水平梁砼施工坡屋面梁及屋面板模板施工坡屋面梁及屋面板钢筋施工坡屋面梁及屋面板砼施工屋面施工。二、 模板工程 模板支设前应将作业面内清理干净。不得有积水、杂物，遇施工缝施工时应将施工缝表面浮浆剔除，用水冲净。所有内侧模板必须刷油性脱模剂。（1）楼板模板支设板支模采用支设满堂钢管脚手架形式，首层层高3.9米，除去板厚150mm，脚手架搭设高度为3.75米，采取立杆的纵距 b=1.2m，立杆的横距 l=1.2m，立杆的步距 h=1.50m，每5排立杆设置一道剪刀撑，采用的钢管类型为 483，具体见下图：专业技术负责人： 交底人： 接受人： 交底内容（2）柱模板的构造与安装模板构造：柱模板主要由四块拼板构成。两块内拼板宽度与截面相同，两块外拼板宽度应比柱截面宽度大两个拼板的厚度。拼板长度等于基础（或楼面）至上一层楼板底面。若与梁相接，尚应留出梁的缺口。在浇筑混凝土时，混凝土对模板有较大的侧压力，故在拼板的外面应加柱箍。当混凝土侧压力较大时，还要在柱模板中加对拉螺栓，柱模板截面尺寸大于500时，应在长边方向加设对拉螺杆。由于柱上部混凝土侧压力较柱底小，故柱箍应上疏下密，间距500，第一道柱箍位置距离地面20cm处。为了便于清理在安装时遗留的木屑垃圾，柱模板底部应留有清理孔，待垃圾完毕后钉牢。模板安装：柱模板安装前应弹出中线及边线。依据边线并考虑增加两片柱模板的厚度钉柱脚木框。木框应牢固定于基础顶面或楼面。然后紧靠木框内表面安装柱模板。若柱钢筋在安装模板前已绑扎完毕，则四块拼版可同时安装。若柱钢筋还未绑扎，则应留下1-2面的柱模板待钢筋绑扎完毕后再安装。安装柱模板除应保证平面尺寸正确外，还应保证垂直。用垂球检查柱模板的垂直度后，应立即用撑木撑牢。各柱模板安装完毕后相互间应用水平及斜拉杆联系成整体，以便在整个施工过程中不致发生倾斜。校正完柱模板的垂直度即可上紧柱箍。交底内容（3）梁模板支设本工程梁模板截面尺寸为200300400900。梁模板采用胶合板模板，采用梁侧模包底模形式，为防止漏浆，在模板接缝处粘贴2厚弹性双面胶条，同时在梁侧模跟部用木方楞固定并与梁底方楞钉牢。采用50100的木方做背楞、间距不大于300mm，梁高大于600mm时需加设一道对拉螺杆，间距为500mm。采用钢管满堂架作为竖向支撑，钢管架间距为1000。沿高度方向在架体底部设扫地杆，每隔5米用钢管进行斜拉，以确保侧向支撑稳定性。梁高小于500的梁支设方式如下图 （4）楼梯模板楼梯踏板模板采用木模板。先支设平台模板，再支设楼梯底模板，然后支设楼梯外帮侧模，外帮侧模应先在其内侧弹出楼梯底板厚度线，侧板位置线，钉好固定踏步侧模的档板，在现场装钉侧板。楼梯砼浇筑在上层楼面砼浇筑后进行，浇筑楼面砼时须预埋楼梯钢筋，待楼层混凝土浇筑完成后，在支设楼梯模板，浇筑楼梯砼。三、外脚手架交底内容脚手架为单排立杆形式，立杆纵距1.5m,脚手架步距1.5m-1.8m，立杆距离外墙40cm，离地20cm处设扫地杆。脚手架搭设示意图如下：对于结构施工至0.000后进行地下砌体及土方回填，不再进行上部结构施工的别墅，需在0.000以上搭设防护栏杆，防护栏杆立杆从0.000以下支模架外边立杆接出，露出0.000以上1200mm，所有立杆露出长度需整齐一致，外边搭设密目安全网，防护架搭设方法如下图：交底内容脚手架基础：场地应平整坚实，排水畅通，清除场地内杂物并夯实，然后铺50mm厚毛砂，并在其上顺脚手架底座铺通长木板或60*120木方，木垫板或木方均应大于等于立杆纵距的2倍。立杆：立杆底部应穿入铁鞋内，坐落在垫板或木方上；除顶部采用搭接外，中间均采用对接，搭接长度不应小于1米，用不少于三个扣件均匀固定，端部扣件盖板边缘距杆端不小于100mm,且搭接部位竖向错开不少于500mm，接头距主节点距离不宜大于步距的1/3。大横杆：设在立杆内侧，长度不小于三跨，采用对接扣件连接，也可采用搭接。接头应交错布置且不应设在同步同跨内，两个接头在水平方向错开不小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3；遇搭接时，搭接长度不应小于1米，应等间距设置设置3个旋转扣件固定，端部扣件盖板边缘至搭接的水平杆端部距离不应小于100mm。脚手架底部设置纵向扫地杆，用直角扣件固定在距底座上皮200mm处的立杆上。连墙件：本工程连墙件设置位置分别在0.000楼面以及一层、二层楼面上，采用预埋钢管的形式与外架用扣件连接。剪刀撑：本工程在脚手架外侧从转角开始设置上下连续剪刀撑，剪刀撑间距不得超过15米，每道剪刀撑跨越立杆46跨，与地面倾角为4560之间，剪刀撑斜杆均采用搭接，搭接长度不应小于1米，且用不少于两个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应少于100mm。抛撑：在设第一步架立杆时采用抛撑，在设置连墙件点使用时，拆除抛撑。脚手架拆除到基础立杆最后一连墙件时应设抛撑。脚手板：作业层上竹笆应铺满、铺稳、离开墙面120150mm。竹笆应设在三根横向水平杆上，当其长度小于2m时，可采用两根横向水平杆支撑，但应将竹笆两端与其可靠的固定，严防倾翻。交底内容四、屋面施工（1）施工顺序 钢管满堂支撑架搭设屋脊梁模板定位其他梁模板定位铺设屋面板底模绑扎屋面梁钢筋绑扎屋面钢筋支设屋面上层模板浇筑屋面混凝土（2）满堂架搭设支撑系统采用48mm2.8mm钢管搭设，脊梁立柱排距600mm，斜板立柱排距900mm900mm。全部钢管支撑水平设钢管拉杆，底部设扫地杆。屋面板底层模板采用18mm厚胶合板，背楞采用50100木枋，间距为300mm。支撑示意图如下： 坡屋面底层模板支设示意图（3）模板支设搭设完钢管支撑后，钢管上放置上托,利用上托调整高差。先做出屋脊梁，定出坡顶及坡底标高，在定出其他屋面梁，再以屋脊梁铺屋面板。屋面模板均采用18mm厚夹板。考虑到坡度大，坡度最小45度，混凝土浇筑时容易往下流淌，会严重影响斜屋面设计厚度和平整。经试验研究，当模板倾角小于27度时，可通过调节混凝土的坍落度来使得混凝土不致向下流淌。但当模板倾角大于27度时，必须采用双层模板才可行。为保证屋面形状和厚度，现采用类似剪力墙的双层夹模板施工工艺进行施工。在钢筋绑扎验收后，用对拉螺栓M12600mm600mm，分段夹模。交底内容由于本工程屋面最大长度不超过5m，故屋面砼采用一次性浇筑方式，屋脊顶部处预留50cm宽砼浇筑口，在屋面中间位置预留20cm20cm的振捣口，间距为1m。严格控制混凝土的浇筑速度不宜过快，砼塌落度宜控制在16-18cm。砼浇筑时，在振捣口处下砼振动棒振捣，木工用铁锤击打底部模板以确定砼是否振捣密实，待砼浇筑至振捣口时，立即封闭预留振捣口，继续浇筑上部混凝土。顶部混凝土采用塌落度较小的砼浇筑，砼自然滑落成型并配合人工修整。夹板安装示意图（剖面节点图）（4）混凝土浇筑别墅区砼运输采用汽车泵直接泵送至屋面。采用分段夹模施工，底段绕斜屋底边浇筑砼完毕后，再浇筑上部尖端砼。为保证浇筑密实度，一方面采用小型振动棒，以免由于棒径过大，振弯钢筋，同时加用大铁锤敲打振实，另一方面加大混凝土的坍落度到18至20。待砼初凝后，及时拆除面层夹模板，由抹灰工以刮尺、铁板收面，加浆压面。由于斜屋面散热面广，而混凝土厚度不大，因水化热过高产生裂缝的可能性不大，本工程主要是防止混凝土收缩产生的裂缝，着重加强了对混凝土配合比的控制和浇筑后的养护。养护在混凝土初凝后立即进行，采取前期盖湿麻袋，后期时间不少于10d，淋水养护28d，从而有效地防止混凝土收缩产生的裂缝。0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54 第 8 页 共 8 页
