悬挑脚手架施工方案-secret.doc

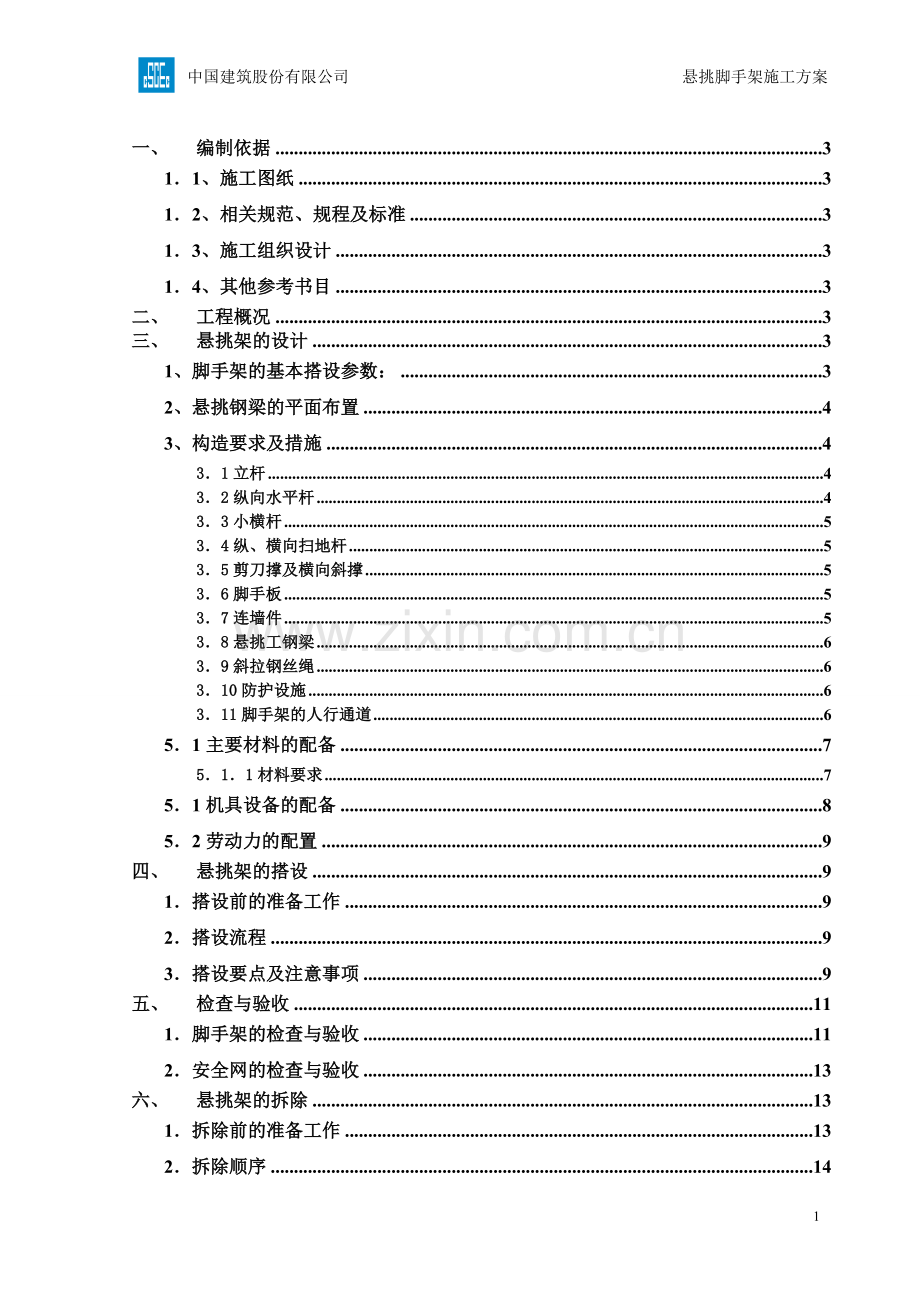

中国建筑股份有限公司 悬挑脚手架施工方案一、编制依据311、施工图纸312、相关规范、规程及标准313、施工组织设计314、其他参考书目3二、工程概况3三、悬挑架的设计31、脚手架的基本搭设参数：32、悬挑钢梁的平面布置43、构造要求及措施431立杆432纵向水平杆433小横杆534纵、横向扫地杆535剪刀撑及横向斜撑536脚手板537连墙件538悬挑工钢梁639斜拉钢丝绳6310防护设施6311脚手架的人行通道651主要材料的配备7511材料要求751机具设备的配备852劳动力的配置9四、悬挑架的搭设91搭设前的准备工作92搭设流程93搭设要点及注意事项9五、检查与验收111脚手架的检查与验收112安全网的检查与验收13六、悬挑架的拆除131拆除前的准备工作132拆除顺序143拆除过程中的注意事项14七、安全管理与安全防护措施141安全管理体系142安全管理措施153安全技术措施163.1.材质及其使用的安全技术措施163.2.钢丝绳及钢丝绳夹使用的安全技术措施163.3.脚手架搭设的安全技术措施173.4.脚手架上施工作业的安全技术措施173.5.脚手架拆除的安全技术措施184安全防护措施184.1.电梯井洞口防护措施184.2.结构临边防护措施194.3.楼梯间防护措施194.4.避雷避电措施19八、文明施工要求19九、落地双排扣件式钢管脚手架设计计算20十、悬挑双排扣件式钢管脚手架设计计算。29十一、应急预案44十二、附图47悬挑脚手架施工方案 一、 编制依据11、施工图纸本工程的有效建筑、结构施工图纸；12、相关规范、规程及标准a、钢结构设计规范GB50017-2003；b、建筑结构荷载规范GB50009-2001；c、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001；d、混凝土结构设计规范GB50010-2002；e、建筑施工安全检查标准JGJ59-99；13、施工组织设计中海康城花园D区施工组织设计；14、其他参考书目简明施工计算手册（第三版）建筑施工手册（第四版）二、 工程概况中海康城花园D区标段为8、9、10栋高层及二层地下室工程。本工程采用了预应力管桩、局部采用人工挖孔灌注桩（墩）基础类型，在8、9、10塔楼以及地下室主体均为二层地下室结构，地下室为车库和设备房功能。本工程8、9栋塔楼为部分框支剪力墙结构体系，10栋塔楼为剪力墙结构体系。8栋塔楼部分建筑高度61.45m（21层部分），部分建筑高度50.25m（17层部分）；9栋塔楼部分建筑高度84.7m，10栋塔楼部分建筑高度84.55m。三、 悬挑架的设计1、脚手架的基本搭设参数：本工程8栋（21F部分）建筑高度约62.7m，其上突出物达66.5m，（17F部分）建筑高度约51.5m；9、10栋(30F)建筑高度约84m, 其上突出物达89.6m。综合考虑结构外形、结构与装修施工、安全防护等多方面因素，外架全部采用扣件式双排钢管(483.5)外脚手架，拟采用方案如下：地下室采用落地式脚手架，甲方要求在8、9栋三、四层设置样板房，为满足样板房开放要求，首层四层亦采用落地式脚手架，所以8、9号楼从5层楼面开始采用悬挑脚手架。8号楼21层塔楼部分第一道从5层楼面开始挑至14层板底，悬挑高度为25.2m，第二道从13层楼面至屋面，悬挑高度为29.5m，8号楼17层塔楼部分做相应两次悬挑；9号楼塔楼第一道从5层楼面开始挑至14层板底，悬挑高度为25.2m；第二道从14层楼面开始挑至23层板底，悬挑高度为25.2m；第三道从23层楼面开始挑至屋面，悬挑高度为28m；10号楼塔楼第一道从3层楼面开始挑至13层板底，悬挑高度为28m；第二道从13层楼面开始挑至23层板底，悬挑高度为28m；第三道从23层楼面开始挑至屋面，总悬挑高度为29.8m，且每五层做一次卸荷，使用钢丝绳或钢管卸荷3000.2、悬挑钢梁的平面布置平面布置包括两项内容，脚手架内外立杆的平面布置及悬挑型钢的平面布置，悬挑型钢的设置与脚手架立杆是一一对应的，即悬挑型钢的间距等于立杆纵距，悬挑型钢的长度视不同位置有不同规格，一般部位（无挑板情况）挑出长度1.4m(0.1+1.0+0.3),特殊部位（阳台、凸窗、空调板等挑出结构）挑出长度1.4+L（挑出结构出挑的净尺寸）。结构转角部位斜向挑梁、型钢联系次梁详见平面布置图。8、9、10号楼悬挑钢梁的平面布置见如下各附图：1、附图：8、9、10号楼悬挑钢梁平面布置示意图；3、构造要求及措施31立杆落地脚手架及悬挑脚手架悬挑梁以上均采用双排立杆。立杆与纵向水平杆采用直角扣件连接，接头交错布置，两相邻立杆接头避免出现在同步同跨内，并在高度方向错开距离不小于50cm，各接头中心距主节点（立杆与纵向水平杆相交处）距离不大于60cm。立杆与立杆采用对接扣件连接，接头位置距离主节点不超过1/3步距。顶部悬挑阳台收头之处直接在挑板上搭设落地脚手架，落地脚手架立杆底部设置垫板，厚度不小于50mm。悬挑脚手架立杆底部立于悬挑工字钢上，工字钢上表面立杆位置焊接直径20mm的钢筋，长度100mm，脚手架搭设时，立杆套住钢筋，详见附图。32纵向水平杆小横杆置于纵向水平杆之上，在立杆的内侧，采用直角扣件与立杆扣紧，其长度大于三跨，同一步纵向水平杆四周交圈。脚手架立杆横距1m宽度范围内共设置4根纵向水平杆，两侧的纵向水平杆直接用扣件连接到立杆，中间的纵向水平杆均匀布置。纵向水平杆采用对接扣件连接，接头交错布置，接头不在同步、同跨内，相邻接头水平距离不小于50cm，各接头与立杆距离不大于50cm。33小横杆每根立杆与纵向水平杆相交连接处必须设置一根小横杆，并采用直角扣件扣紧在立杆上，该杆轴线偏离主节点距离不大于15cm，小横杆间距应与立杆纵距相同。小横杆伸出外排纵向水平杆边缘距离不小于10cm，伸出里排纵向水平杆15cm，距结构外边缘15cm。34纵、横向扫地杆纵向扫地杆采用直角扣件固定在距离底座下皮20cm处的立杆上，横向扫地杆紧靠纵向扫地杆下方用直角扣件固定在立杆上，立杆底座存在高差处，将高处纵向扫地杆向低处延长两跨与立杆固定。35剪刀撑及横向斜撑本脚手架斜撑采用纵向剪刀撑与横向斜撑相结合的方式，随立杆纵横向水平杆同步搭设。剪刀撑沿架体全高、全长连续布置，每5步5跨设置一道，斜杆与地面夹角在4560之间，斜杆相交点处于同一条直线上，沿架高连续布置，相交的两根剪刀撑一根斜杆扣在立杆上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，并在中间增加24个扣结点，所有固定点距主节点距离不大于15cm，最下部的斜杆与立杆的连接点距地面的高度控制在30cm以内。剪刀撑的杆件连接采用搭结，搭结长度不小于1m，并用至少2个旋转扣件固定，端部扣件距杆端净距离不小于10cm。脚手架转角处或局部脚手架与其他部位脚手架错层处在脚手架里外排立杆之间上下连续布置横向斜撑，在同节内，由底层至顶层呈“Z”字型，斜杆采用旋转扣件固定在与之相交的立杆或横向水平杆的伸出端上。36脚手板采用钢网片脚手板，每个作业层上满铺一层脚手板，并设置安全网及防护栏杆。四角用直径1.2mm的镀锌铁丝箍绕23圈固定牢固，防止颠覆。刚网片脚手板铺设时，应平铺、满铺、铺稳，接缝处对接平铺，靠墙一侧脚手板离墙距离不大于15cm，拐角处两个方向的钢网片脚手板应重叠放置，避免出现探头及空挡现象。37连墙件连墙件采用刚性连接，布设间距为“两步三跨”， 连墙杆横竖向顺序排列、均匀布置，与架体和结构面垂直，并尽量靠近主节点（与主节点距离不大于30cm），底部第一根纵向水平杆开始布置连墙杆，靠近框架柱的小横杆可直接作连墙杆用，连墙杆连接均采用双扣件；连墙件在标高50m以上时为二步（每层）二跨，9、10栋上部突出部分调整为二步一跨。连墙杆与结构之间的拉结受方式随拉结点所处的部位各有不同；面对墙体处，需在结构施工过程预留连墙杆的穿墙套管。接近楼板部位可稍调整连墙杆的竖向高度（与主节点距离不大于30cm），在楼板上预埋短钢管与连墙杆扣件连接。详见附图。38悬挑钢梁悬挑型钢梁采用I18工字钢，距离悬挑外端10cm及110cm处各预焊10cm高20短钢筋用以固定脚手架的内外两排立杆，脚手架转角部位若设置了纵向型钢联系次梁，则短钢筋焊接于次梁上，悬挑主梁与次梁焊接固定。角部纵向联系次梁亦采用I16工字钢。 根据受力计算需要，悬挑钢梁外端需设置钢丝绳斜拉辅助受力。钢丝绳与钢梁的固定通过设置于紧固点（与立杆相对的工字钢梁下部）的横向焊接钢筋，两端各超出60mm以起到卡持钢丝绳的作用，详见附图。悬挑钢梁设置的所在层预埋20钢筋（一级钢），用以锚固悬挑钢梁的内伸段，悬挑受力钢梁伸入楼内的内伸长度为2.0m，预埋钢筋设置内外两道，详见附图。39斜拉钢丝绳斜拉钢丝绳采用15.5直径的619钢丝绳。钢丝绳一端穿过结构梁侧预留孔通过钢丝绳专用卡头禁固，另一端绕过工字钢的禁固点（悬挑钢梁上与立杆相对应的工字钢梁的下部）于焊接钢筋卡持。钢丝绳端固定和连接采用钢丝绳夹（专用卡头），夹座扣在钢丝绳的工作段上，每一连接处钢丝绳夹至少设置3个。斜拉钢丝绳通过M20花篮螺栓禁固预加斜向拉力。310防护设施脚手架满挂全封闭式密目安全网，密目安全网规格1.8m6.0m，用直径1.2mm的镀锌铁丝绑扎在纵向水平杆外立杆内侧，作业层脚手架立杆于0.6m及1.2m处设置两道防护栏杆，底部侧面设置18cm高的挡脚板。悬挑脚手架悬挑梁所在层脚手架底部采用胶合板全部封闭。脚手架首层外侧设置通长平网防护层。311脚手架的人行通道脚手架人行通道主要解决在施工楼层包括紧随其下的24层（支模架尚未拆除）的施工人员上下通行的需要。按施工部署，各栋高层施工过程均采用施工电梯进行人员及部分材料的运送，而施工电梯由于安装方面的需要总是较结构施工落后23层，脚手架人行通道即是二者之间的联系。物资、人力组织51主要材料的配备511材料要求1钢管脚手架全部钢管规格均为48X3.5。1.1. 新钢管的检查应符合下列规定：1.1.1钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；1.1.2钢管、钢脚手板外径、壁厚、端面等的偏差应分别符合下列规定：1.1.3钢管必须涂防锈漆;1.1.4立杆、横杆喷涂黄色油漆，阳角立杆、剪刀撑喷涂红白相间油漆。钢管、钢脚手板材料尺寸允许偏差表序号项目允许偏差（mm）检查工具1焊接钢管尺寸外径-0.5游标卡尺壁厚-0.52钢管两端面切斜偏差1.70塞尺、拐角尺3钢管外表面锈蚀深度0.5游标卡尺4钢管弯曲各种杆件钢管端部弯曲l1.5m5立杆钢管弯曲3ml4m124ml6.5m20水平杆，斜杆的钢管弯曲l6.5m30钢板尺5冲压脚手板板挠曲l4m12板面扭曲（任一角翘起）51.2. 旧钢管的检查应符合下列要求1.2.1表面锈蚀深度应符合上表4.1第3项的规定。用于本工程的旧钢管应在进入工地时进行检查，在使用过程中每年检查不少于一次。检查时应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断，取样检查，锈蚀深度超过规定值时，不得使用；1.2.2钢管弯曲变形应符合表4.1第4项的规定；1.2.3钢管采用外径48mm，壁厚3.5mm的高频焊接钢管。严重锈蚀、弯曲、压扁、有裂缝的钢管严禁使用；1.2.4为了方便操作用于架子的单根钢管的最大质量不应大于25kg。2扣件2.1扣件应采用可锻铸铁制作的保件，其质量符合现行国家标准钢管脚手架扣件（GB15831）的规定；2.2新扣件应有生产许可证、法定检测单位的检测报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家标准钢管脚手架扣件（GB15831）规定抽样检测；2.3旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；2.4新旧扣件均应进行防锈处理。3脚手板脚手板采用钢网片4安全网安全网分平网和立网两种，平网采用锦纶材料制成，立网采用密目安全网 （绿色），安全网出厂前，必须有国家指定的监督检测部门批量验证和检验员检验合格证。安全网在贮运中，必须通风、遮光、隔热，同时搬运时禁止使用钩子，已使用过的安全网必须经过检查和试验合格后方可使用，超过使用期限的安全网严禁使用。51机具设备的配备交流电焊机1台，用于主次梁的焊接及悬挑钢梁内伸段锚固套环的焊接。架子扳手20把，用于脚手架搭设和拆除，力矩扳手3把，用于检查脚手架扣件拧紧力是否达到要求。上述为单一栋楼脚手架搭设过程所需的主要机具设备，其他常用或简易工具未有列举。52劳动力的配置每栋塔楼需架子工15人，负责架子搭设及拆除，按实际情况调整人数，并提前做好安排。测量放线工2人，负责对脚手架垂直度的控制。 基本同期施工，脚手架的搭设与结构同步跟进，考虑各个楼号的脚手架搭设仍可组织流水作业，标准层结构施工周期为4-5天，脚手架搭设周期取3天，故现场需配备约50名架子工。四、 悬挑架的搭设1搭设前的准备工作a) 按施工方案向搭设和使用人员进行技术交底。b) 按本方案中关于所用材料的要求对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。2搭设流程悬挑工字钢预埋件埋设工字钢定位安装纵向扫地杆立杆横向扫地杆纵向水平杆小横杆连墙杆铺脚手板搭设防护栏杆扎安全网。3搭设要点及注意事项31悬挑钢梁的安装 悬挑钢梁的搭设需首先调整下部落地架的大横杆，悬挑钢梁首先搁置在大横杆上，钢梁的定位必须准确控制，尤其悬伸长度，因套固立杆的短钢筋头已经焊接固定，故必须准确安置，以便于横杆的安装。32脚手架的架体搭设a) 落地脚手架配合施工进度搭设，一次搭设高度不超过相邻墙件以上二步。b) 每搭完一步脚手架后，按规范的规定校正步距、纵距、横距及立杆的垂直度。c) 杆件在结扎处的端头伸出长度应不小于0.1m。d) 立杆搭设符合下列规定：严禁将外径48mm与51mm的钢管混合使用；开始搭设立杆时，每隔6跨设置一根抛撑，至连墙件安装稳定后，方可拆除。e) 扣件安装符合下列规定：扣件规格必须与钢管外径相同；拧紧程度：装螺栓时应注意将根部放正和保证适当的拧紧程度，这对于脚手架的承载能力、稳定和安全影响很大。螺栓拧得不紧固然不好，但拧得过紧会使扣件和螺栓断裂，所以螺栓的拧紧必须适度。要求扭力矩控制在4050N.M，最大不得超过65N.M。f) 对接扣件开口朝上或朝内；g) 用于连接大横杆的对接扣件，开口应朝架子内侧，螺栓向上，避免开口向上，以防雨水进入锈蚀扣件；h) 各杆件端头伸出扣件盖板边缘的长度不小于100mm。33作业层、斜道的栏杆和挡脚板的搭设：栏杆和挡脚板均搭设在外立杆的内侧；上栏杆上皮高度为1.2m；挡脚板高度为180mm；中栏杆居中设置。34脚手板的铺设a) 脚手板采用钢网片铺设，铺满、铺稳，离开墙面120150mm；b) 脚手板探头用直径3.2mm的镀锌钢丝固定在支撑杆件上；c) 在拐角、斜道平台处的脚手板，与横向水平杆可靠连接，防止滑动；d) 自顶层作业层的脚手板往下计，每层满铺一层脚手板。35安全网a) 安全网绳由锦纶、维纶、涤纶、尼龙等材料制成，氯纶、丙纶只能用于立网，不得用于平网。b) 平网的宽度不小于3m，立网的高度1.5m，每张网的重量不超过15kg。c) 菱形网目其对角线与对应网边平行，方形网的对角线或边应与对应的网边平行，网目边长不得大于100mm。d) 边绳直径至少为网绳直径的三倍，但不小于7mm。严禁立网代替水平网使用。e) 绳的直径和断裂强力根据安全网的结构形式、网口大小等因素合理选用，断裂强力一般宜为1500N2000N，必须用网绳作试验绳，每张网上的试验绳不少于8根。f) 筋绳分布必须合理，相邻两根筋绳的最小距离不小于30cm。每根筋绳的断裂强力不大于3000N。安全网上的所有绳结或节点必须固定。g) 平网的拉结点利用挑架预埋钢筋和预埋连墙杆连接。h) 安全网的使用规则和塔设方法安装平网应外高里低，以15度为宜，网不宜绑紧；要保证安全网受力均匀，必须经常清理网上落物，网内不得有积物；安全网安装后，必须经专人检查验收合格签字后才能使用；安全网的贮运中，必须通风、遮光、隔热。五、 检查与验收1脚手架的检查与验收a) 脚手架完成之后，必须由安全员、技术员、质检员、搭设班组等按照分段、分层进行检查、验收，并填写验收单、合格后方可进行使用。b) 脚手架及其基础应在下列阶段进行检查与验收：悬挑钢梁系统完工后及脚手架搭设前；作业层上施加荷载前；达到设计高度后；遇有五级大风与大雨后；停用超过一个月。c) 进行脚手架检查、验收时根据下列技术文件：根据本规范要求所形成的施工组织文件；脚手架构配件的出厂合格证或质量分类合格标志；脚手架工程的施工记录及质量检查记录；脚手架搭设过程中出现的重要问题及处理记录；脚手架工程的施工验收报告；技术交底文件。d) 脚手架工程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下各项，并记入施工验收报告。构配件和加固件是否齐全，质量是否合格，连接和扣件是否紧固可靠；安全网的张挂及扶手的设置是否齐全；地基是否积水，底座是否松动，立杆是否悬空；连墙件的数量、位置和设置是否符合要求；垂直度及水平度是否合格；安全防护措施是否符合要求；是否超载。e) 脚手架搭设的技术要求、允许偏差与检验方法符合下表的要求：项次项目技术要求允许偏差(mm)示意图检查方法与工具1立杆垂直度最后验收垂直度2080m-100用经纬仪或吊线和卷尺下列脚手架允许水平偏差(mm)搭设中检查偏差的高度(m)总高度50m40m20mH=2H=10H=20H=30H=40H=507204060801007255075100750100中间档次用插入法2间距步距纵距横距-205020-钢板尺3纵向水平杆高差一根杆的两端-20水平仪或水平尺同一跨内两根纵向水平杆高差-104双排脚手架横向水平杆外伸长度偏差外伸500mm-50-钢板尺5扣件安装主节点处各扣件中心点相互距离a150mm-钢板尺同步立杆上两个相隔对接扣件的高差a500mm-钢卷尺立杆上的对接扣件至主节点的距离ah/3纵向水平杆上的对接扣件至主节点的距离ala/3-钢卷尺扣件螺栓拧紧扭力矩4060N.m-扭力扳手6剪刀撑斜杆与地面的仰角4560-角尺7脚手板外伸长度对接a=130150mml300mm-卷尺搭 接a100mml200mm-卷尺2安全网的检查与验收a) 安全网必须有产品质量检验合格证，旧网必须有允许使用的证明或合格的检验记录。b) 安装时，在每个系结点上，边绳应与支撑物靠紧，并用一根独立的系绳连接，系结点沿网边均匀分布，其距离不大于75cm。系结点符合打结方便、连接牢固且容易解开，受力后又不会散脱的原则，有筋绳的网在安装时，必须把筋绳连接在支撑架上。六、 悬挑架的拆除1拆除前的准备工作a) 拆架前，全面检查脚手架，根据检查结果，拟订出作业计划，报请批准，进行安全技术交底后才准工作。作业计划一般包括：拆架的步骤和方法、安全措施、材料堆放地点、劳动组织安排等。b) 拆除现场必须设置警戒区，张挂醒目警戒标志；地面应设专人指挥，禁止非作业人员进入。c) 建筑物主体内的所有窗户必须锁好，不允许向外开启或向外伸挑物件；d) 应事先清除脚手架上的杂物及地面障碍物；e) 拆架的高处作业人员应戴安全帽、系安全带、穿软底防滑鞋。2拆除顺序安全网竖挡笆垫铺笆防护栏隔栅斜杆连墙杆大横杆小横杆立杆工字钢3拆除过程中的注意事项a) 拆架程序应遵守由上而下、先搭后拆的原则，并按一步一清原则逐次进行，严禁上下同时进行拆除作业。b) 拆立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。c) 所有连墙杆、斜杆、隔排措施必须随脚手架步层拆除同步进行下降，不准先行拆除，分段拆除高差不大于2步，如高差大于2步，应设置连墙件加固；d) 当脚手架拆至下部最后一根长立杆的高度时，先在适当位置搭设临时抛撑加固后，再拆除连墙件；e) 当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，先按规范要求设置连墙件和横向斜撑加固；f) 拆除工字钢时，必须有下部的脚手架体搭设完毕，有操作工作面时，方可展开，在室内用人工一根一根往房子内部进行抽拉。g) 拆除时要统一指挥，上下呼应，动作协调，当解开与另一头有关的结扣时，应先通知对方，以防坠落。h) 拆架时严禁有任何东西落物。i) 在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。j) 运至地面的构配件按品种、规格随时堆放到规定的地方，并按规范规定及时检查、整修与保养；当天拆当天清，拆下的扣件和铁丝要集中回收处理。k) 输送至地面的杆件，应及时按类堆放，整理保养。l) 当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。m) 如遇强风、雨 等特殊气候，不应进行防护架的拆除，严禁夜间拆除。七、 安全管理与安全防护措施1安全管理体系项目经理（张延欣）安全员（梁景胜、杨发全）技术负责人（吴志方）质 量 员（郭强）施 工 员（陈云泽）材 料 员（陈建成）瓦工班（高升东、罗东水、黄彬）木工班（李龙君、 周志权、单思忠）钢筋班（陈天学、陈光明、陈灿峰）架 子 班（陈祖新）水 电 班(张俊)机 修 班（王远成）后 勤 班（陈荣国）2安全管理措施施工证件：所有架子工必须持有效的特种工种作业操作证上岗。施工手续：施工前必须进行安全技术交底，架子的搭设必须由架子工来完成。安全注意事项：a、施工时必须戴好安全帽，正确使用并系好安全带，穿具有安全性的防滑胶底鞋。外架下部应划警戒区并设围栏。B、脚手架必须随着楼层的施工要求搭设，搭设时避开立体交叉作业，并严格按施工方案及相应安全规范进行施工，控制好立杆的垂直度，横杆水平以确保节点符合要求。C、在架子的搭设过程中，一定要按照操作规程施工，严禁非法操作。D、 脚手架必须经过安全员验收合格后方可使用。E、操作架上严禁堆放不必要的施工材料，只为施工人员支拆模板用。F、严格避免以下违章作业：(1)利用脚手架吊运重物；(2)作业人员攀登架子上下；(3)在架子上拉结、支撑模板等；(4)任意拆除脚手架部件和连墙杆；(5)起吊构件和器材时碰撞和扯动脚手架。g架子拆除时，应由架子工负责拆除工作，非专业人员不得随意拆卸。h五级以上大风、大雾、大雨天气下停止脚手架上作业，雨后上架操作要有防滑措施。i高处作业中所用的物料，均应堆放平稳，不妨碍通行和装卸。工具应随手放入工具袋，作业中的走道、通道板和登高用具，应随时清扫干净。j收工前应清理架面，将材料堆放整齐，垃圾清扫运走，必须将多余材料、物品移至室内。在任何情况下，严禁自架上向架下抛掷材料、物品和倾倒垃圾。k施工过程中，应随时观察地基及脚手架的变化情况，大风雪后对高处作业安全设施逐一加以检查，发现有松动、变形、损坏或脱落等现象，要观察有无变化，发现问题及时处理。l在脚手架进行电气焊作业时，必须有防火措施和专人看守。3安全技术措施3.1. 材质及其使用的安全技术措施a) 扣件的紧固程度4050Nm，不大于65Nm，对接扣件的抗滑承载力为3.2kN。扣件上螺栓保持适当的拧紧程度。对接扣件安装时其开口应向内，以防雨水进入，直角扣件安装时开口不得向下，以保证安全。b) 各杆件端头伸出扣件盖板边缘的长度不应小于100mm。c) 钢管有严重锈蚀、压扁或裂纹的不得使用。d) 禁止使用有脆裂、变形、滑丝等现象的扣件。e) 外脚手架严禁使用竹、木脚手或钢竹、钢木混搭，禁止扣件、绳索、铁丝、塑料等混用。f) 严禁使用非48mm外径的钢管。3.2. 钢丝绳及钢丝绳夹使用的安全技术措施a) 钢丝绳定期检查，发现断丝、腐蚀、磨损现象严重的，应立即更换。b) 定期对钢丝绳加润滑油（四个月左右一次）。c) 钢丝绳解开使用，应按正确方法进行，以免钢丝绳产生扭结。钢丝绳切断前应在切口两侧用细铁丝绑扎，以防切断后绳头松散。d) 在使用中，如绳股间有大量油济出，表明钢丝绳的荷载相当大，应加强检查，避免发生事故。e) 钢丝绳夹应将夹座扣在钢丝绳的工作断上，U形螺栓扣在钢丝绳的尾端上，钢丝绳夹不得在钢丝绳上交替布置。f) 钢丝绳每一连接处需钢丝绳夹数不少于3个。g) 绳夹正确布置时，固定处的强度至少为钢丝绳自身强度的80，绳夹在实际使用受载后螺母要进一步拧紧。h) 离套环最近的绳夹应尽可能地紧靠套环，紧固绳夹时考虑每个绳夹的合理受力，离套环最近处的绳夹不得首先单独紧固。i) 为了便于检查接头，在最后一个夹头后面约500mm处再安一个夹头，并将绳头放出一个安全弯。当接头钢丝绳发生滑动时，安全弯即被拉直，此时应采取措施。3.3. 脚手架搭设的安全技术措施a) 搭设过程中，划出工作标志区，禁止行人进入改区域，统一指挥、上下呼应、动作协调，严禁在无人指挥时作业。当解开与他人有关的结扣时，必须告知对方，并得到对方允许，防止坠落伤人。b) 开始搭设立杆时，每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。c) 脚手架及时与结构拉结或采用临时支撑，确保搭设过程安全，未完成脚手架在每天收工前进行检查，确保架子稳定。d) 脚手架必须配合施工进度进行搭设，一次搭设高度不得超过相邻连墙件以上两步。e) 脚手架搭设过程中，应由安全员、架子班长等进行检查、验收和签证。每两步验收一次，达到设计施工要求并验收合格后挂合格牌。f) 悬挑脚手架悬挑工字钢与楼面锚固必须固定牢固，悬挑梁用61915.5钢丝绳通过工字钢梁上吊环与结构梁上预埋钢筋连接，严禁私自拆改。3.4. 脚手架上施工作业的安全技术措施a) 结构外脚手架每搭设完毕一层，由项目部安全员验收，验收合格后方可使用。任何个人、班组长，未经同意，不得任意拆除脚手架部件。b) 严格控制施工荷载，竹笆片脚手板上不得集中堆放材料等，施工荷载不得大于3kN/m2，确保安全储备。c) 结构施工时不允许多层同时作业，悬挑架同时作业层数不超过二层。d) 当作业层高出其下连墙件3.6m以上且其上无连墙件时，应采取适当的临时撑拉措施。e) 各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。f) 禁止攀爬脚手架。g) 定期检查脚手架，发现问题和隐患，在施工作业前及时整改加固，脚手架达到坚固稳定，确保施工安全。3.5. 脚手架拆除的安全技术措施a) 脚手架拆除前，全面检查待拆的脚手架，根据检查结果，拟定作业计划，并报批、进行技术交底后方可作业。b) 架体拆除以前，必须查看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、缆风绳、连墙杆及被拆除架体各吊点、附件、电气装置情况，凡能提前拆除的尽量提前拆除。c) 拆除脚手架时应划分作业区，周围设绳绑围栏并竖立警戒标志，地面应设专人指挥，并禁止非作业人员进入。d) 拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，并得到对方同意，以防坠落。e) 拆除脚手架过程中，不得中途换人，如必须换人时，应将拆除情况交代清楚方可离开。f) 拆除过程中，每天收工前，对脚手架进行检查，不留下隐患。g) 拆除脚手架过程中，不得碰撞脚手架附近电源线，防止触电事故的发生。h) 所有杆件和扣件在拆除时分离，不准在杆件上附扣件或将连接的两杆送到地面。i) 所有脚手板应自外向里竖立搬运，以防脚手板和杂物从高出坠落伤人。j) 拆下的零配件装入容器内，用吊篮吊下，拆下的钢管要绑扎牢固，双点起吊，严禁从高空直接抛掷。4安全防护措施4.1. 电梯井洞口防护措施电梯井口设置不低于1.8m高的开启式防护门。防护门边框采用L30303角钢，边框内焊接镀锌网片。防护门上刷漆、上锁、挂牌。电梯井筒内每隔一层在入口处设置一个用钢管、模板搭设的平台，中间一层用钢筋支托安全网一道，网上及平台上均不得存有杂物。电梯井不得作为垂直运输的通道，不得倾倒垃圾。4.2. 结构临边防护措施在结构四周边线以内50cm处设置全封闭式的护身栏杆，使用483.5钢管，其高度不低于1.2m，立杆间距不大于2.5m，竖向每隔0.6m设一道通长纵向水平杆，每隔一根立杆设一道三脚撑。钢管护身栏杆上刷红白间隔的油漆，并挂醒目标志牌，护身栏杆挂密目安全网，临边四周1m范围内不准堆料、停放机具。4.3. 楼梯间防护措施楼梯的侧边用钢管搭设安全防护，钢管立管从楼梯井内搭设，侧边沿楼梯坡度方向设一道1.2m高的护身栏杆，侧边底部设18cm高踢脚板。4.4. 避雷避电措施脚手架采用接地线与建筑物楼层内避雷系统练成一体。接地线采用404镀锌扁铁，将立杆与整个建筑物楼内避雷系统连成一体，连接应保证接触牢靠。接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50m设置一个，位置设置在施工人员不经常走到的地方，以避免跨步电压的危害，并防止接地线遭机械伤害，同时注意检查与其他金属物或电缆之间的安全距离（一般不小于3m），避免发生击穿事故。接地线与建筑物楼层内避雷系统采用焊接，焊接长度应大于2倍的扁钢宽度。焊接完成后用接地电阻测试仪测定电阻，要求冲击电阻不大于10。八、 文明施工要求a) 进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿防滑鞋，现场严禁吸烟。b) 进入施工现场的人员要爱护施工现场的各种绿化设施和标识牌，不得践踏草坪、损坏花草树木，不得随意移除标识牌。c) 严禁酗酒人员作业，施工操作时要求精力集中，禁止在作业时嬉闹。d) 脚手架搭设人员必须是持有上岗证的专业架子工，上岗人员定期体检，体检合格者方可进行作业，凡患有高血压、贫血症、心脏病及其他不适于高空作业者，一律不得上架操作。e) 上架作业人员上下均应走人行梯道，不准攀爬脚手架。f) 护身栏杆、脚手板、挡脚板、密目安全网等影响作业班组安装模板时，如需拆改必须由架子工操作，任何其他工种不得随意拆改。g) 脚手架验收合格后，任何人不得擅自拆改，如局部需拆改，必须经技术部同意并由架子工操作。h) 不准利用脚手架吊运重物，作业人员不得攀爬脚手架上下作业面，不准在脚手架上推车走动，塔吊起吊物体时不得碰撞、拖动脚手架。i) 不得将模板支撑、缆风绳、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。j) 任何作业人员不得随意拆动脚手架的所有拉结点、脚手板、扣件、绑扎扣等脚手架部件。k) 拆除脚手架时，若需使用电焊气割时，要派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。l) 脚手架使用时间较长，因此在使用过程中需要进行检查，发现杆件变形严重、防护不全、拉结松动等问题时要及时解决。m) 保证脚手架的整体性，不得与井架、人货电梯等一并拉结，不得截断架体。n) 施工人员严禁抛掷杆件、物料、扣件等物品，材料、工具用滑轮绳索运输，不得乱扔。o) 使用的工具要放置于工具袋内，防止掉落伤人，登高作业要穿防滑鞋，袖口、裤口要扎紧。p) 脚手架堆放做到整洁、摆放合理、专人保管，并建立严格的领料、退料手续。q) 施工人员做到活完料净脚下清，确保脚手架施工材料不浪费。r) 运输至地面的材料应该按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝等集中回收处理。随时整理、检查、按品种、分规格堆放整齐，妥善保管。s) 大雨及六级以上大风天气停止脚手架作业，雨季施工要经常检查脚手板、斜道板、跳板上有无积水等，若有应随时清扫，并采取防滑措施。九、 落地脚手架设计验算（一）、参数信息:1.脚手架参数双排脚手架搭设高度为 24.6 米，立杆采用单立管；搭设尺寸为：立杆的纵距为 1.50米，立杆的横距为1.00米，大小横杆的步距为1.80 米；内排架距离墙长度为0.30米；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；脚手架沿墙纵向长度为 120 米；采用的钢管类型为 483.5； 横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 0.80；连墙件采用两步三跨，竖向间距 3.60 米，水平间距4.50 米，采用扣件连接；连墙件连接方式为单扣件；2.活荷载参数施工均布活荷载标准值:3.000 kN/m2；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处广东省深圳市，基本风压为0.75 kN/m2；风荷载高度变化系数z为1.42，风荷载体型系数s为0.65；脚手架计算中不考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重标准值(kN/m2):0.1248；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m2):0.140；安全设施与安全网(kN/m2):0.005；脚手板铺设层数:7；脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、木脚手板挡板；每米脚手架钢管自重标准值(kN/m2):0.038；5.地基参数地基土类型:粘性土
