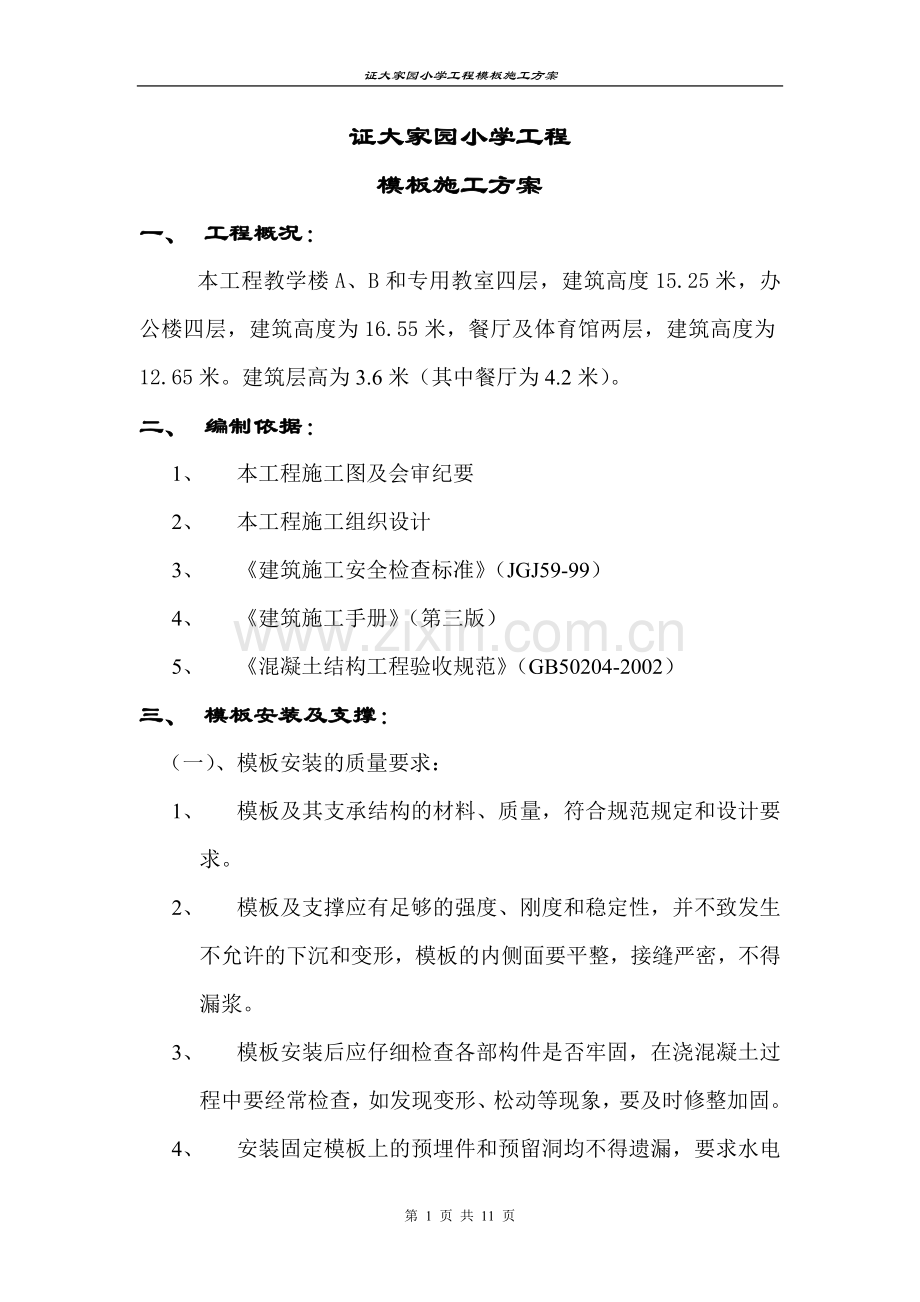

证大家园小学工程模板施工方案
证大家园小学工程
模板施工方案
一、 工程概况：
本工程教学楼A、B和专用教室四层，建筑高度15.25米，办公楼四层，建筑高度为16.55米，餐厅及体育馆两层，建筑高度为12.65米。建筑层高为3.6米（其中餐厅为4.2米）。
二、 编制依据：
1、 本工程施工图及会审纪要
2、 本工程施工组织设计
3、 《建筑施工安全检查标准》（JGJ59-99）
4、 《建筑施工手册》（第三版）
5、 《混凝土结构工程验收规范》（GB50204-2002）
三、 模板安装及支撑：
（一）、模板安装的质量要求：
1、 模板及其支承结构的材料、质量，符合规范规定和设计要求。
2、 模板及支撑应有足够的强度、刚度和稳定性，并不致发生不允许的下沉和变形，模板的内侧面要平整，接缝严密，不得漏浆。
3、 模板安装后应仔细检查各部构件是否牢固，在浇混凝土过程中要经常检查，如发现变形、松动等现象，要及时修整加固。
4、 安装固定模板上的预埋件和预留洞均不得遗漏，要求水电等安装人员随时配合施工，安装必须牢固，位置准确，其允许偏差不得超过规定要求。
（二）木模板及其支撑
1、 木模板配制要求
① 木模板及支撑系统不得用有严重扭曲和受潮容易变形的木材。
② 本工程采用木方和九夹板，切割的的大小按实际尺寸配制。
③ 模板的背枋要刨直，使模板拼缝严密，不易漏浆。
④ 钉子的长度应为木模板的1.5~2倍。
⑤ 配制梁、柱模板时，要保证构件的形状尺寸和相互位置的正确性。
⑥ 在施工过程中，不变形，不破坏，不倒坍。
⑦ 配制好的模板应在板面写明编号与规格，分别堆放保管，避免拼装时混淆。
2、 支撑要求
① 本工程由于柱截面为600×500，柱箍采用2Ф48×3.5mm钢管，间距600mm，竖向背枋采用50×100mm木方；梁高分别为1000、800、750不等，梁模板采用九夹板作为面板，背枋用50×100mm木方，间距600mm；分别采用Ф12圆钢制作成对拉螺杆。
② 梁模板底钢管支撑间距900mm；板模板底钢管支撑间距1000mm，满堂脚手架搭设，扫地杆距地面300mm，步距1500mm。
3、 柱模板
① 安装要求
由于框柱截面大，为确保模板不变形、不位移，在施工过程中，框柱每隔400mm设置一道“十”字对拉螺杆，选用50×100mm木方作为内钢楞竖向布置，间距250mm，外钢楞采用2Φ48×3.5mm钢管横向布置，间距600mm。为使螺杆多次使用，采用PVC塑料导管套住对拉螺杆。拼装时，先弹出中心线，选择一边先安装，设支撑调平直后固定，再装另一边模板；柱角模板采用12mm的胶条密封。
② 混凝土对柱模板的侧压力
因采用内部振捣器，混凝土侧压力按下列二式计算并取较小值。
F=0.22γt0β1β2V1/2
=0.22×24×200/(20+15)×1.2×0.85×31/2
=53.3KN/m2
F=γh
=24×5.4
=129.6KN/m2
故取F=53.3KN/m2
F-混凝土对模板的侧压力（KN/m2）
γ-混凝土的重力密度（KN/m2）取24KN/m2
t0-新浇混凝土的初凝时间（h）可按200/（温度+15）计算
V-混凝土的浇筑速度（m/h）
H-混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m）
β1-外加剂的修正系数，取1.2
β2-坍落度的修正系数，取0.85
③ 柱对拉螺杆的验算
P=F×内楞间距×外楞间距
=53.3×0.6×0.7
=22.39KN
P―对拉螺杆承受的拉力（KN）
M12对拉螺杆的容许拉力为205N/mm2×76mm2=15.58KN
15.58KN/根×2根=31.16KN>22.39KN
故柱对拉螺杆的设计满足要求。
④ 柱外钢楞验算
本工程选用50×100mm木方作为内楞竖向布置，间距700mm，外楞选用2Ф48×3.5mm钢管横向布置，间距600mm。
化为线均布荷载：
q=F×0.6/1000 (用于计算承载力和验算挠度)
=53.3×0.6/1000
=31.98N/mm
抗弯验算
M=ql2/8=31.98×7002/8=1.96×106Nmm
抗弯承载能力
σ=M/W=1.96×106/2×5.08×103=192.9N/mm2<fm=215N/mm2
满足抗弯承载能力要求。
挠度验算
ω=5ql4/384EI=5×31.98×7004/384×2.06×105×2×12.19×104
=1.99mm<f=3.0mm
满足要求。
W―钢管的截面最小抵抗矩（mm2）
E―钢管的弹性模量（N/mm2）
I―钢管的截面惯性矩（mm4）
f―钢管的容许挠度（mm）
fm―钢管的容许应力（N/mm2）
4、 框架梁模板
① 模板安装要求
由于梁高，截面大，采用九夹板作为面板，背枋用50×100mm木枋，梁底木方间距200mm；每隔600mm设置一道对拉螺杆，梁侧外钢楞采用2Ф48×3.5mm钢管沿梁长方向布置；梁、柱、板接头处用12mm的胶条密封；由于梁跨度大于4m，故梁支模时起拱2cm。
② 混凝土对模板的侧压力(取最大梁高1000mm计算)
F=0.22γt0β1β2V1/2
=53.3KN/m2（同柱）
F=γh=24×1.0=24KN/m2
取F=24 KN/m2
F-混凝土对模板的侧压力（KN/m2）
γ-混凝土的重力密度（KN/m2）取24KN/m2
t0-新浇混凝土的初凝时间（h）可按200/（温度+15）计算
V-混凝土的浇筑速度（m/h）
H-混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m）
β1-外加剂的修正系数，取1.2
β2-坍落度的修正系数，取0.85
③梁对拉螺杆的验算
P=F×内楞间距×外楞间距
=24×0.6×0.6
=8.64KN
P―对拉螺杆承受的拉力（KN）
M12对拉螺杆的容许拉力为205N/mm2×76mm2=15.58KN
15.58KN >8.64KN
故柱对拉螺杆的设计满足要求。
④梁外钢楞验算
本工程选用50×100mm木方作为内楞竖向布置，间距200mm，外楞选用2Ф48×3.5mm钢管横向布置，间距600mm。
化为线均布荷载：
q=F×0.6/1000 (用于计算承载力和验算挠度)
=24×0.6/1000
=14.4N/mm
抗弯验算
M=ql2/8=14.4×6002/8=6.4×105Nmm
抗弯承载能力
σ=M/W=6.4×105/2×5.08×103=62.9N/mm2<fm=215N/mm2
满足抗弯承载能力要求。
挠度验算
ω=5ql4/384EI=5×14.4×6004/384×2.06×105×2×12.19×104
=0.1mm<f=1.0mm
满足要求。
W―钢管的截面最小抵抗矩（mm2）
E―钢管的弹性模量（N/mm2）
I―钢管的截面惯性矩（mm4）
f―钢管的容许挠度（mm）
fm―钢管的容许应力（N/mm2）
5、 楼板模板
① 模板安装要求
为满足楼板浇筑的整体稳定性，板底支模架采用满堂脚手架搭
设，立柱间距900mm，扫地杆300mm，步距1200；板底楞采用50×100mm木方，间距200mm；面层模板采用九夹板铺设，模板拼缝处用50mm宽的密封胶带密封。
② 满堂脚手架稳定性验算，取1m2为计算单元模型进行稳定性验算。
荷载清理
⑴恒荷载：钢管(4×5.5m+21×1m)×38.4N/m=1651.2N
扣件13.2N×24=316.8N
九夹板150N/m2×1m2=150N
恒荷载合计（1651.2N+316.8N+150N）×1.2=2541.6N
（其中1.2为恒荷载系数）
⑵施工荷载8000N/m2×1m2×1.4=11200N
（其中1.4为活荷载系数）
作用于立杆上的轴力：N=2541.6+11200=13741.6N
则作用于单根立柱的竖向轴力：N1=13741.6÷2=6870.8N
⑶满堂架稳定性验算
N/ψΑ≤f
N为立杆的轴向设计值；
ψ为周心受压杆件的稳定系数，按长细比λ查表计算，λ=L0/i；L0为计算长度，L0=kμh=1.155×1.5×1.2m=2.079m
i为截面回转半径（15.8mm）；
A为立杆的截面面积（489mm2）;
f为钢材的抗压强度值（205N/mm2）
由λ=L0/I=2.079/15.8=131.58查表得ψ=0.386
则6870.8÷（0.386×489）=36.4N/mm2≤205N/mm2
所以满堂脚手架满足稳定性要求。
四、 模板的拆除
1、 拆模的一般顺序：后支的先拆，先支的后拆，先拆非承重部位，后拆承重部位。
2、 拆模时间的控制：
① 不承重侧模的拆除时间，应在混凝土强度达到2.5Mpa、保证其表面及棱角不致因拆除模板而受损坏时，才能拆除。
② 承重模板的拆除日期严格按规范要求，在混凝土试块取样时，多取两组到三组试块，当龄期达到5天时，试压一组，10天时再试压一组，混凝土强度达到规范规定的拆模强度要求时，方可拆除模板。
③ 悬挑梁、阳台、雨棚等构件的拆模时间必须在混凝土强度达到100%后才能拆除。
3、 拆除模板应注意的事项：
①拆除时不要用力过猛过急，拆下来的木料应整理堆码好并及时运走，做到落手清。
②在拆除模板过程中，如发现混凝土有较大的空洞、夹层、裂缝等影响结构或构件安全的质量问题时，应暂时拆除，经与有关部门研究处理后，才能继续拆除。
③定型模板要加强保护，拆除后立即清除干净，堆放整齐，便于下次使用。
④已拆除模板及其支架的结构，应在混凝土强度达到设计标准值后，才允许承受全部的计算荷载。当承受施工荷载大于计算荷载时，必须通过核算，加设来临上支撑。
五、 安全技术
1、 进入施工现场人员必须戴安全帽，高空作业人员佩带安全带，并系牢固。
2、 经医生检查认为不适宜高空作业人员，不得进行高空作业。
3、 工作前应先检查使用的工具是否牢固，扳手等工具必须用绳链系挂在身上，以免掉落伤人；工作时思想要集中，防止钉子扎脚和空中滑落。
4、 安装和拆除5m以上的模板，应搭脚手架，并设防护栏，防止上下在同一垂直面操作。
5、 遇六级以上的大风时，应暂停室外的高空作业，雨雪霜天应先清扫施工现场，再进行施工。
6、 二人抬运模板时要互相配合，协同工作；高空拆模时，应有专人指挥，并在下面标出工作区，用绳子和红白旗加以围栏，暂停人员过往。
7、 不得在脚手架上堆放大批模板、钢筋等材料。
8、 支模牵杠等不得搭在门窗框和脚手架上；道路中间的斜撑、拉杆等应设在1.8m高以上。
9、 支模过程中，如需中途停歇，应将支撑、搭头、柱头板等钉牢；拆模间歇期间，应将已活动的模板、牵杠、支撑等运走或妥善堆放，防止因扶空、踏空而坠落。
10.板上有预留洞，应在安装后将洞口盖好；混凝土上的预留洞，应在模板拆除后将洞口盖好。
11.拆除模板一般采用长撬杠，拆模人不许站在模板上超作；在拆除搂板模板时要提高警惕，注意整片模板掉下来。
