型钢悬挑卸料平台施工方案.doc

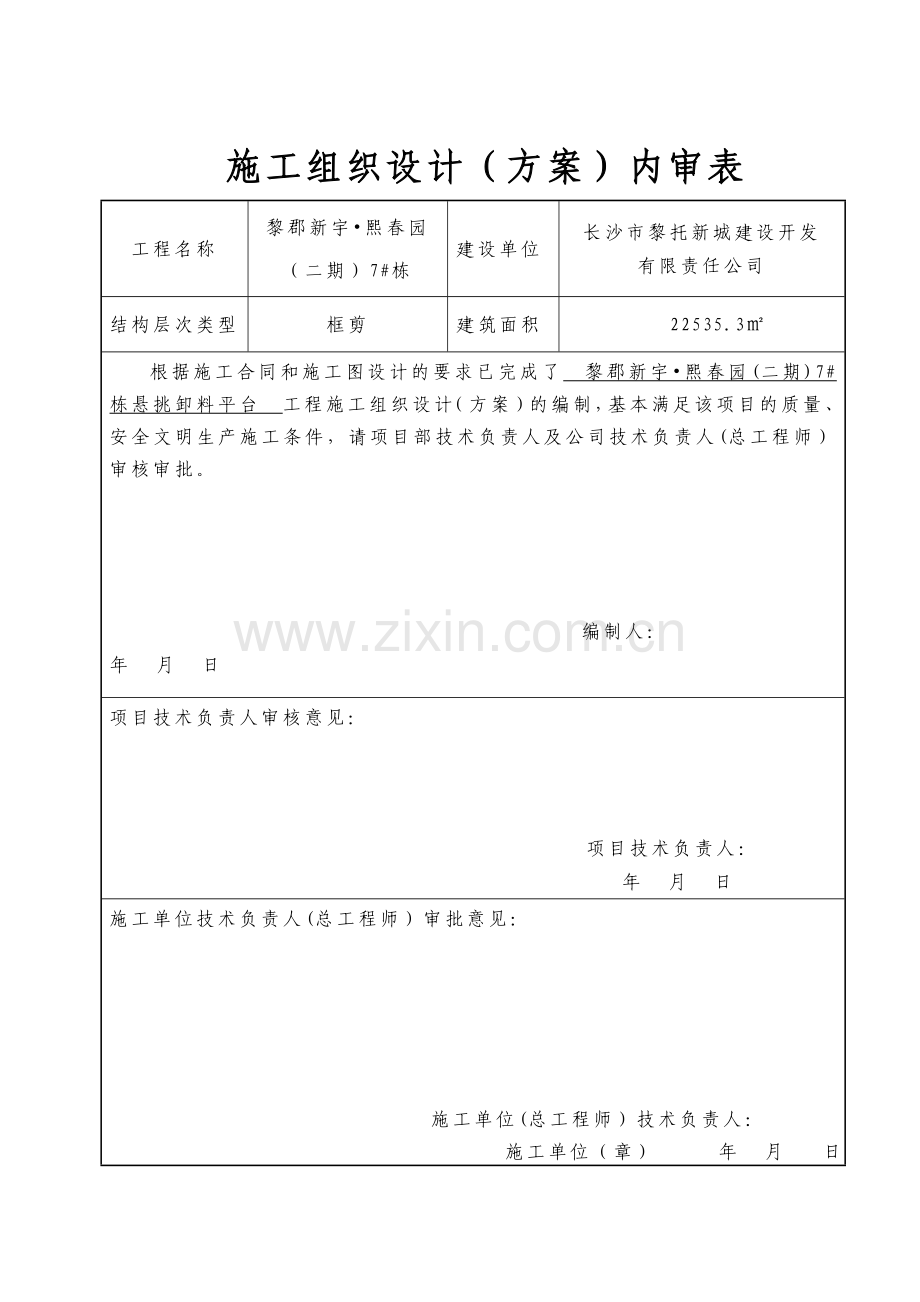

施工组织设计（方案）内审表
工程名称
黎郡新宇•熙春园
（二期）7#栋
建设单位
长沙市黎托新城建设开发
有限责任公司
结构层次类型
框剪
建筑面积
22535.3㎡
根据施工合同和施工图设计的要求已完成了　黎郡新宇•熙春园(二期)7#栋悬挑卸料平台　工程施工组织设计（方案）的编制，基本满足该项目的质量、安全文明生产施工条件，请项目部技术负责人及公司技术负责人(总工程师）审核审批。

编制人： 年 月 日
项目技术负责人审核意见：

项目技术负责人：
年 月 日
施工单位技术负责人(总工程师）审批意见：

施工单位(总工程师）技术负责人：
施工单位（章） 年 月 日

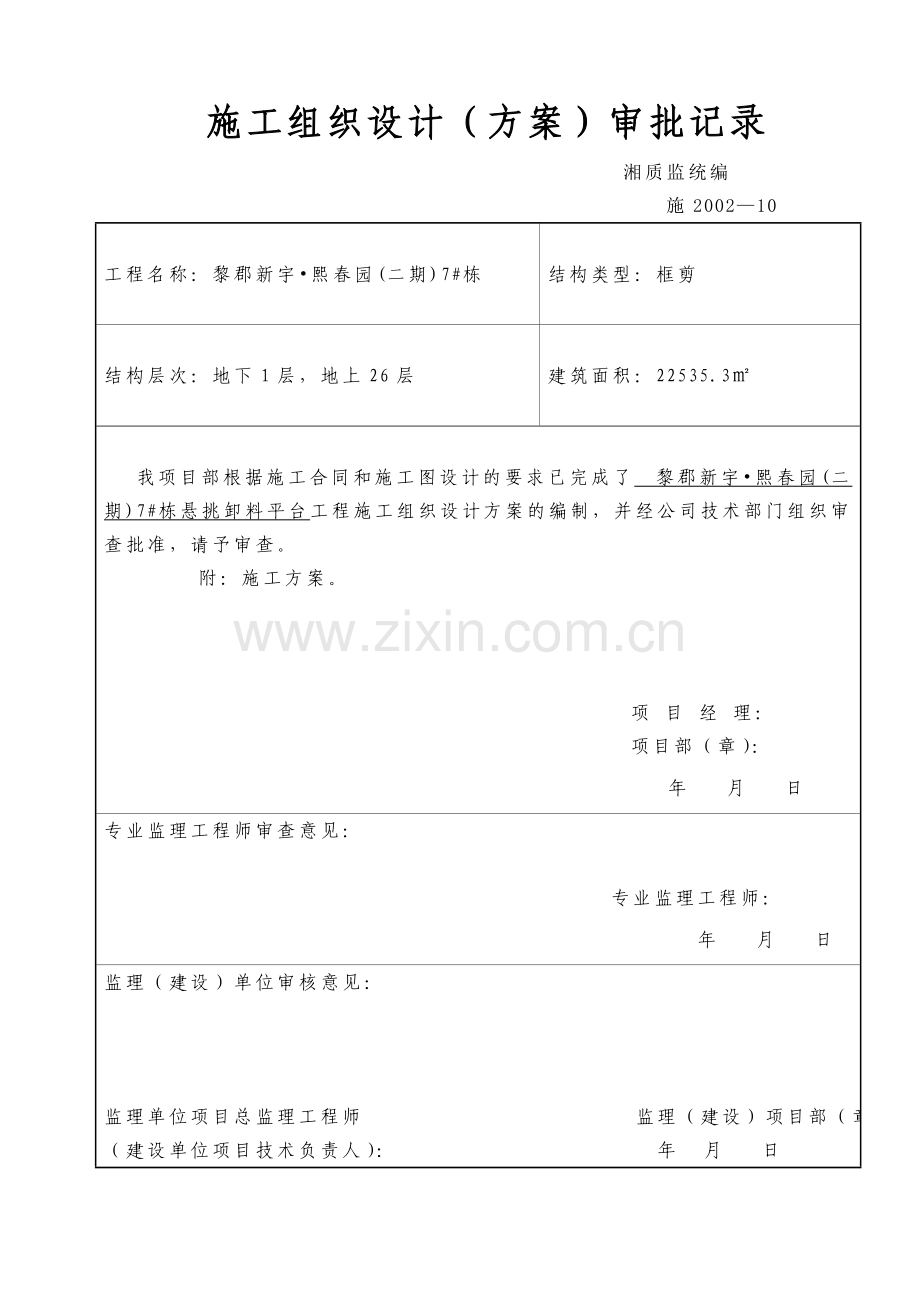

施工组织设计（方案）审批记录
湘质监统编
施2002—10
工程名称：黎郡新宇•熙春园(二期)7#栋
结构类型：框剪
结构层次：地下1层，地上26层
建筑面积：22535.3㎡

我项目部根据施工合同和施工图设计的要求已完成了　黎郡新宇•熙春园(二期)7#栋悬挑卸料平台工程施工组织设计方案的编制，并经公司技术部门组织审查批准，请予审查。
附：施工方案。

项 目 经 理：
项目部（章）：
年 月 日
专业监理工程师审查意见：

专业监理工程师：
年 月 日
监理（建设）单位审核意见：

监理单位项目总监理工程师 监理（建设）项目部（章）
（建设单位项目技术负责人）： 年 月 日

城郊·涉外桃源（A区）1、2、3栋

悬
挑
卸
料
平
台
施
工
方
案

编制单位:湘潭市潭州建筑工程有限公司
编制日期:二0一一年六月一日

目 录

一、 工程概况
二、 材料
三、 卸料悬挑平台操作安全要求
四、 卸料平台拆装安全要求：
五、 型钢悬挑卸料平台计算书

一、 工程概况：
本工程位于长沙市高新区枫林三路1027号，其中南临枫林三路，东临湖南第一师范学院，设于东方红派出所旁。为湖南猎鹰房地产开发有限公司开发的城郊·涉外桃源（A区）1、2、3#栋及地下室工程,1、2栋地上26层,地下为1层停车库，3#栋地上27层，地下一层。结构形式为框剪结构。总建筑面积52445.48m2,建筑物结构安全等级为二级,本工程抗震设防烈度为6度。
勘察单位为核工业衡阳第二地质工程勘察院，设计单位为长沙市建筑设计院有限责任公司，监理单位为湖南省益佳建设监理有限公司，监督单位为长沙市建筑工程质量安全监督站。
因本工程建筑工期较紧, 型钢悬挑卸料平台,既要保证施工及安全要求,又要符合安全文明工地的标准。由于悬挑卸料平台的悬挑长度和所受荷载都很大,因此要严格进行设计和验算。
二、 材料：
主次梁材料采用16a号槽钢，钢丝绳直径采用19mm（计算为>15mm），拉环为ø20mm。
三、 卸料悬挑平台操作安全要求：
1、 卸料平台的上部拉结点，必须设于建筑物上，不得设置在
脚手架等施工设备上；
2、 卸料平台安装时，按图示吊点起吊,并应试吊,使平台基本
保持水平,安装时用麻绳牵拉就位,直接搁置楼面上,外侧应略高于内侧。钢丝绳应采用专用的拉环卡钩挂牢，建筑物锐角口围系钢丝绳处应加补软垫物，平台处口应略高于内口；
3、 卸料平台左右及外口三侧必须装置1.5米高的固定的防
护拦；
4、 卸料平台吊装需要横梁支撑点电焊固定，接的钢丝绳经过
检验后才能松卸起重吊钩；
5、 悬挑卸料平台使用时，应有专人负责检查，发现钢丝绳有
锈蚀和损坏应及时调换，焊缝脱缝应及时修复；
6、 卸料平台上应显著标明容许荷载（1000Kg），使用时应挂
限载牌，详细标明一次性所能堆放的钢管、扣件、木枋、模板等材料的数量，并且堆载高度不得超过栏杆高度；
7、吊装要求：起吊和卸料时必须轻起轻放，严禁产生冲击荷载，吊装钢管等长料时，应垂直建筑物，缓慢下落，最后一端放置在端部的栏杆上，一端放在楼面上。
四、 卸料平台拆装安全要求：
1、 在拆卸料平台前，全面检查待拆的卸料平台，根据检查结
果，拟定作业计划，进行技术交底后才准作业；
2、 拆卸时要统一指挥、上下呼应、动作协调，当解开与另一
人有关的结扣时，应先通知对方，以防坠落；
3、 在折卸中，不得中途换人，如必须换人时，应将拆卸情况
交待清楚后方可离开。严禁留下隐患部位；
4、 在安装过程中，经项目部安全员验收合格后方可使用，任
何班组长和个人未经同意，不得任意使用；
5、 定期检查卸料平台，发现问题和隐患，在施工作业前及时
维修加固，以达到坚固稳定，确保施工安全。

型钢悬挑卸料平台计算书

由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。
一、参数信息:
1.荷载参数
脚手板类别：钢脚手板，脚手板自重(kN/m2)：0.35；
栏杆、挡板类别：栏杆、木脚手板挡板，栏杆、挡板脚手板自重(kN/m)：0.14；
施工人员等活荷载(kN/m2):2.00，最大堆放材料荷(kN):20.00。
2.悬挑参数
内侧钢绳与墙的距离(m)：3.70，外侧钢绳与内侧钢绳之间的距离(m)：0.9；
上部拉绳点与悬挑梁墙支点的距离(m)：上下层拉绳分别为3米、6米；
钢丝绳安全系数K：3.50，悬挑梁与墙的接点按 铰支 计算；
预埋件的直径(mm)：25.00的一级钢。
只对外侧钢绳进行计算；内侧钢绳只是起到保险作用，不进行计算。
3.水平支撑梁
主梁材料类型及型号：16a号槽钢槽口水平 ；
次梁材料类型及型号：14a号槽钢槽口水平；
次梁水平间距ld(m)：0.50，建筑物与次梁的最大允许距离le(m)：0.20。
4.卸料平台参数
水平钢梁(主梁)的悬挑长度(m)：3.5+外脚手架宽度1.5米=5米，水平钢梁(主梁)的锚固长度(m)：6-3.5-1.5=1米；
平台计算宽度(m)：2.00。

二、次梁的验算:
次梁选择 14号槽钢槽口水平 ，间距0.90m，其截面特性为：
面积 A=12.74cm2；
惯性距 Ix=198.3cm4；
转动惯量 Wx=39.7cm3；
回转半径 ix=3.95cm；
截面尺寸：b=48mm,h=100mm,t=8.5mm。
1.荷载计算
(1)脚手板的自重标准值：本例采用木脚手板，标准值为0.35kN/m2；
Q1 = 0.35× 0.50= 0.18kN/m；
(2)最大的材料器具堆放荷载为20.00kN，转化为线荷载：
Q2 = 20.00/ 2.50/ 3.00× 0.50= 1.33kN/m；
(3)槽钢自重荷载 Q3= 0.10kN/m；
经计算得到 静荷载设计值 q = 1.2×(Q1+Q2+Q3) = 1.2×(0.18+1.33+0.10) = 1.93kN；
经计算得到 活荷载设计值 P = 1.4× 2.00× 0.50× 3.00= 4.20kN。
2.内力验算
内力按照集中荷载P与均布荷载q作用下的简支梁计算，计算简图如下：

最大弯矩M的计算公式为：

经计算得到，最大弯矩 M = 1.93×3.002/8+4.20×3.00/4=5.32kN.m。
3.抗弯强度验算
次梁应力：

其中 γx -- 截面塑性发展系数，取1.05；
[f] -- 钢材的抗压强度设计值，[f] = 205.00 N/mm2；
次梁槽钢的最大应力计算值 σ =5.32×103/(1.05×39.70)=127.59 N/mm2；
次梁槽钢的最大应力计算值 σ =127.589 N/mm2 小于 次梁槽钢的抗压强度设计值 [f]=205 N/mm2,满足要求!
4.整体稳定性验算

其中，φb -- 均匀弯曲的受弯构件整体稳定系数，按照下式计算：

经过计算得到 φb=570×8.50×48.00×235/(3.00×100.00×235.0)=0.78；
由于 φb大于0.6，按照下面公式调整：

得到 φb=0.706；
次梁槽钢的稳定性验算 σ =5.32×103/(0.706×39.700)=189.70 N/mm2；
次梁槽钢的稳定性验算 σ =189.697 N/mm2 小于次梁槽钢的抗压强度设计值 [f]=205 N/mm2,满足要求!
三、主梁的验算:
根据现场实际情况和一般做法，卸料平台的内钢绳作为安全储备不参与内力的计算。
主梁选择 16a号槽钢槽口水平 ，其截面特性为：
面积 A=18.51cm2；
惯性距 Ix=563.7cm4；
转动惯量 Wx=80.5cm3；
回转半径 ix=5.52cm；
截面尺寸，b=58mm,h=140mm,t=9.5mm；
1.荷载验算
(1)栏杆与挡脚手板自重标准值：本例采用栏杆、木脚手板挡板，标准值为0.14kN/m；
Q1 = 0.14kN/m；
(2)槽钢自重荷载 Q2=0.14kN/m
静荷载设计值 q = 1.2×(Q1+Q2) = 1.2×(0.14+0.14) = 0.34kN/m；
次梁传递的集中荷载取次梁支座力 P = (1.93×3.00+4.20)/2=4.99kN；
2.内力验算

悬挑卸料平台示意图

悬挑卸料平台水平钢梁计算简图

悬挑水平钢梁支撑梁剪力图(kN)

悬挑水平钢梁支撑梁弯矩图(kN.m)

悬挑水平钢梁支撑梁变形图(mm)

卸料平台的主梁按照集中荷载P和均布荷载q作用下的连续梁计算，由矩阵位移法，得到：
R[1] = 19.247 kN；
R[2] = 11.548 kN；
最大支座反力为 Rmax=19.247 kN；
最大弯矩 Mmax=3.892 kN.m；
最大挠度 V=1.221 mm。
3.抗弯强度验算

其中 γx -- 截面塑性发展系数，取1.05；
[f] -- 钢材抗压强度设计值，[f] = 205.00 N/mm2；
主梁槽钢的最大应力计算值 σ =3.89×106/1.05/80500.0+1.37×104/1851.000=53.472 N/mm2；
主梁槽钢的最大应力计算值 53.472 N/mm2 小于 主梁槽钢的抗压强度设计值 [f]=205.00 N/mm2，满足要求!
4.整体稳定性验算

其中 φb -- 均匀弯曲的受弯构件整体稳定系数，按照下式计算：

φb=570×9.5×58.0×235/(2500.0×140.0×235.0)=0.897；
由于 φb大于0.6，应按照下面公式调整：

可得 φb=0.756；
主梁槽钢的稳定性验算 σ = 3.89×106/(0.756×80500.00)=63.97 N/mm2；
主梁槽钢的稳定性验算 σ = 63.97 N/mm2 小于 [f]=205.00,满足要求!
四、钢丝拉绳的内力验算:
水平钢梁的垂直支坐反力RCi和拉钢绳的轴力RUi按照下面计算，
RCi = RUisinθi
其中 RCi -- 水平钢梁的垂直支坐反力(kN)；
RUi -- 拉钢绳的轴力(kN)；
θi -- 拉钢绳的轴力与水平钢梁的垂直支坐反力的夹角；
sinθi = Sin (ArcTan (2.8/(1+1)) = 0.814；
根据以上公式计算得到外钢绳的拉力为：RUi = RCi / sinθi；
RU1 = 19.247 / 0.814 = 23.65 kN；
五、钢丝拉绳的强度验算:
钢丝拉绳(斜拉杆)的轴力RU取最大值进行验算，为23.65kN；
如果上面采用钢丝绳，钢丝绳的容许拉力计算公式：

其中[Fg]-- 钢丝绳的容许拉力(kN)；
Fg -- 钢丝绳的钢丝破断拉力总和(kN)；
计算中近似取Fg=0.5d2，d为钢丝绳直径(mm)；
α -- 钢丝绳之间的荷载不均匀系数，对6×19、6×37、6×61钢丝绳分别取0.85、0.82和0.8；
K -- 钢丝绳使用安全系数。
计算中[Fg]取23.653kN，α=0.82,K=3.5，得到：d=14.2mm。
钢丝绳最小直径必须大于15mm才能满足要求！
六、钢丝拉绳拉环的强度验算:
取钢丝拉绳(斜拉杆)的轴力最大值RU进行计算作为拉环的拉力N为：
N=RU=23652.915N。
拉环强度计算公式为：

其中， [f]为拉环钢筋抗拉强度，按照《混凝土结构设计规范》10.9.8所述在物件的自重标准值作用下，每个拉环按2个截面计算的。拉环的应力不应大于50N/mm2，故拉环钢筋的抗拉强度设计值[f]=50.0N/mm2；
所需要的拉环最小直径 D=[23652.9×4/(3.142×50.00×2)]1/2=17.35mm。拉环为Ф20圆钢，根据《建筑施工高处作业安全技术规范》JGJ80-91第5.1.2条,设置四个拉环,满足强规.
七、卸料平台安全要求:
1.卸料平台的上部拉结点，必须设于建筑物上，不得设置在脚手架等施工设备上；
2.卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，建筑物锐角口围系钢丝绳处应加 补软垫物，平台外口应略高于内口；
3.卸料平台左右两侧必须装置固定的防护栏；
4.卸料平台吊装，需要横梁支撑点电焊固定，接好钢丝绳，经过检验后才能松卸起重吊钩；
5.卸料平台使用时，应有专人负责检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复；
6.操作平台上应显著标明容许荷载（1000Kg），使用时应挂限载牌，详细标明一次所能堆放的钢管（6m，30根），并且堆载高度不得超过栏杆高度。
7、起吊和卸料时必须轻起轻放，严禁产生冲击荷载，吊装钢管长料时，应垂直建筑物，缓慢下落，最后一端放置在端部的栏杆上，一端放在楼面上。
8、卸料平台吊装就位，需有专人指挥、专人安装，并经甲方、监理、项目部共同验收合格后，方可使用，吊装过程中其下方要设置警戒区域，防止外人进入。
9、卸料平台上的材料在下班前要吊完，不得堆放过夜。
八、安全管理组织机构图

组长：杨建福

副组长：丁勇明
副组长：卢科英

组员： 刘长
苏兰天
周成博

九、主要劳动力需用量计划
序号
工种名称
人数
1
钢筋工
15人
2
混凝土工
20人
3
电焊工
3人
4
脚手架工
12人
5
杂工
5人

合计
55人
十、卸料平台示意图
（附后）
