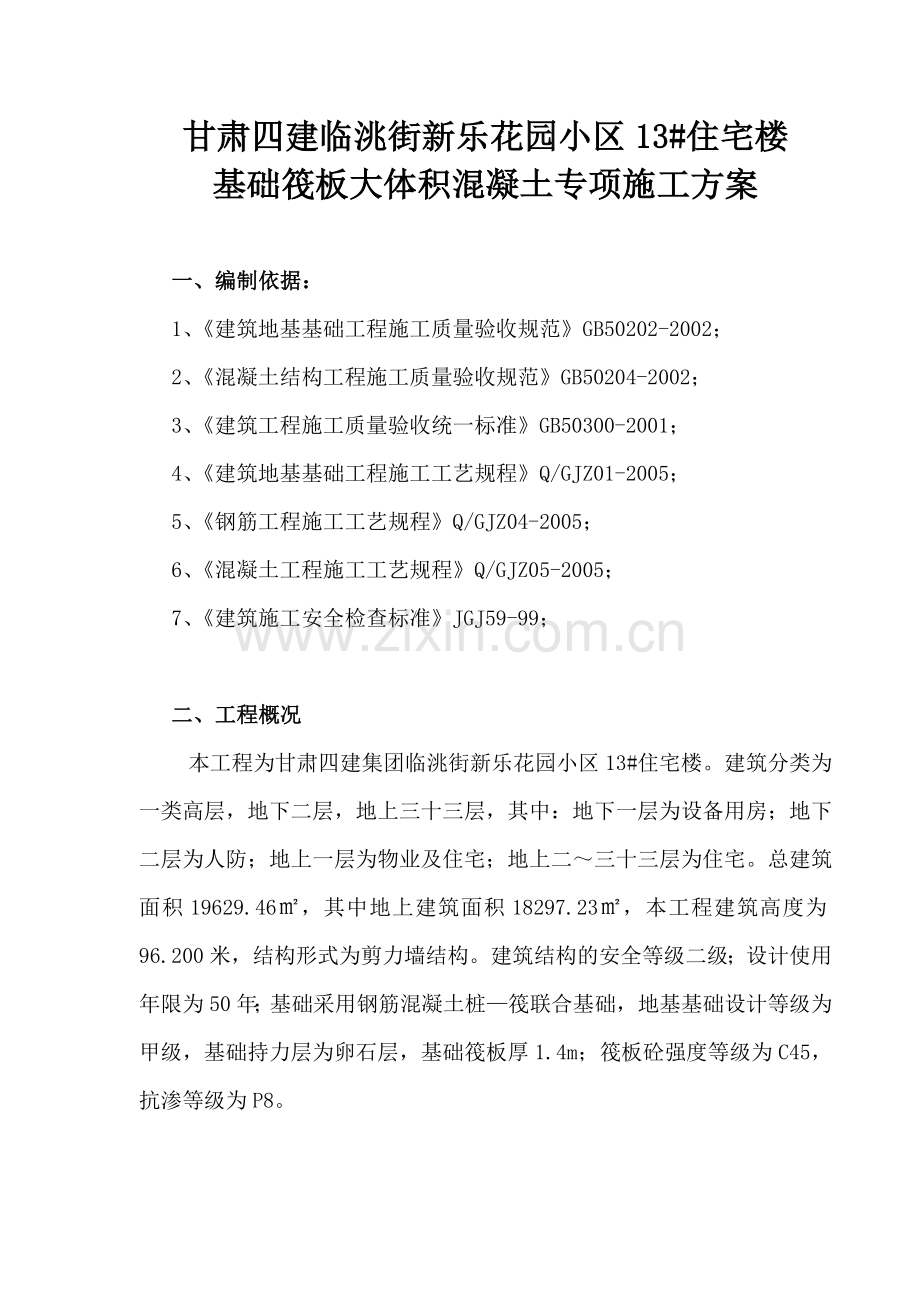

1、甘肃四建临洮街新乐花园小区13#住宅楼基础筏板大体积混凝土专项施工方案 一、编制依据:1、建筑地基基础工程施工质量验收规范GB50202-2002;2、混凝土结构工程施工质量验收规范GB50204-2002;3、建筑工程施工质量验收统一标准GB50300-2001;4、建筑地基基础工程施工工艺规程Q/GJZ01-2005;5、钢筋工程施工工艺规程Q/GJZ04-2005;6、混凝土工程施工工艺规程Q/GJZ05-2005;7、建筑施工安全检查标准JGJ59-99; 二、工程概况本工程为甘肃四建集团临洮街新乐花园小区13#住宅楼。建筑分类为一类高层,地下二层,地上三十三层,其中:地下一层为设备用

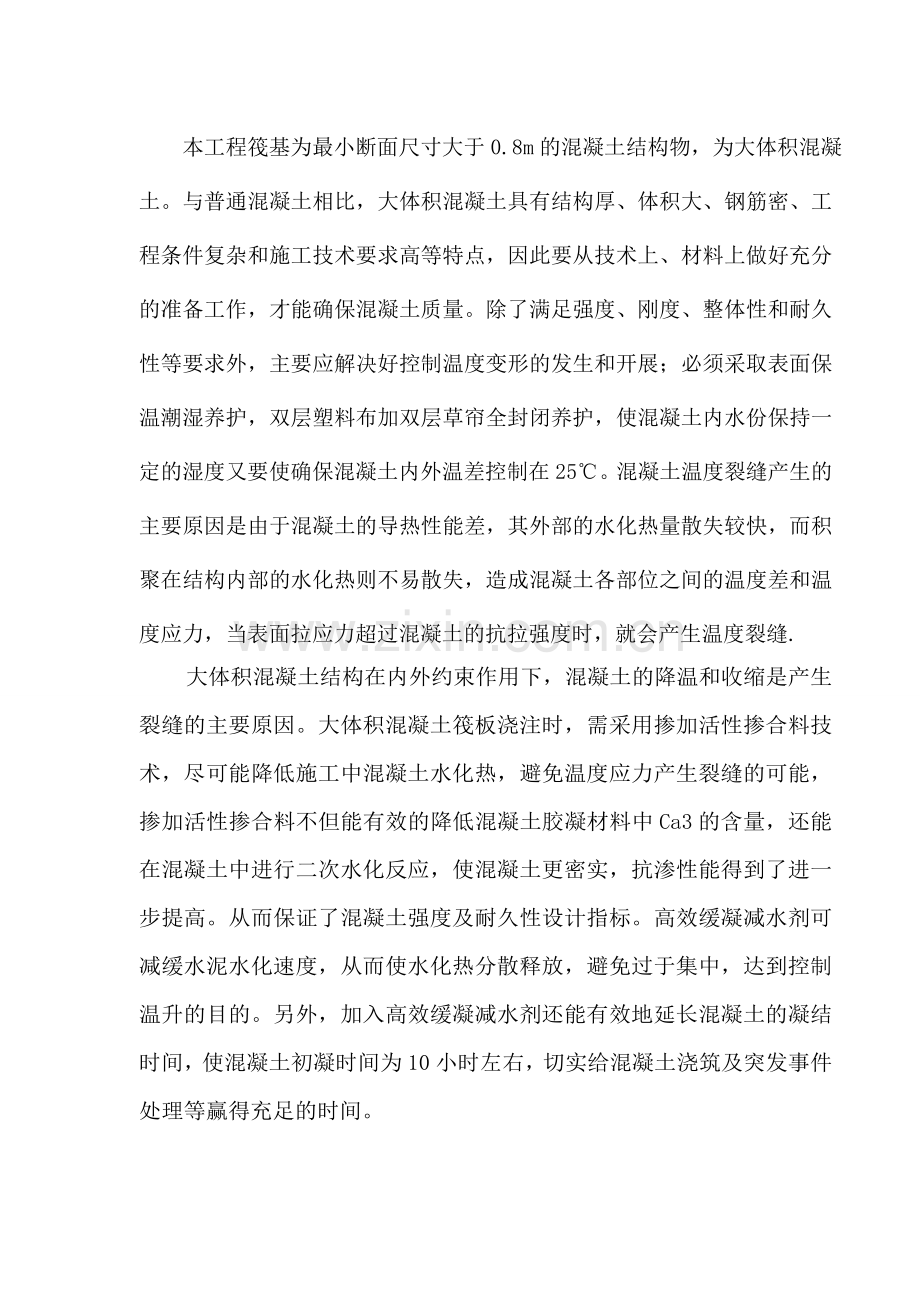

2、房;地下二层为人防;地上一层为物业及住宅;地上二三十三层为住宅。总建筑面积19629.46,其中地上建筑面积18297.23,本工程建筑高度为96.200米,结构形式为剪力墙结构。建筑结构的安全等级二级;设计使用年限为50年;基础采用钢筋混凝土桩筏联合基础,地基基础设计等级为甲级,基础持力层为卵石层,基础筏板厚1.4m;筏板砼强度等级为C45,抗渗等级为P8。 本工程筏基为最小断面尺寸大于0.8m的混凝土结构物,为大体积混凝土。与普通混凝土相比,大体积混凝土具有结构厚、体积大、钢筋密、工程条件复杂和施工技术要求高等特点,因此要从技术上、材料上做好充分的准备工作,才能确保混凝土质量。除了满足强度
3、、刚度、整体性和耐久性等要求外,主要应解决好控制温度变形的发生和开展;必须采取表面保温潮湿养护,双层塑料布加双层草帘全封闭养护,使混凝土内水份保持一定的湿度又要使确保混凝土内外温差控制在25。混凝土温度裂缝产生的主要原因是由于混凝土的导热性能差,其外部的水化热量散失较快,而积聚在结构内部的水化热则不易散失,造成混凝土各部位之间的温度差和温度应力,当表面拉应力超过混凝土的抗拉强度时,就会产生温度裂缝. 大体积混凝土结构在内外约束作用下,混凝土的降温和收缩是产生裂缝的主要原因。大体积混凝土筏板浇注时,需采用掺加活性掺合料技术,尽可能降低施工中混凝土水化热,避免温度应力产生裂缝的可能,掺加活性掺合料
4、不但能有效的降低混凝土胶凝材料中Ca3的含量,还能在混凝土中进行二次水化反应,使混凝土更密实,抗渗性能得到了进一步提高。从而保证了混凝土强度及耐久性设计指标。高效缓凝减水剂可减缓水泥水化速度,从而使水化热分散释放,避免过于集中,达到控制温升的目的。另外,加入高效缓凝减水剂还能有效地延长混凝土的凝结时间,使混凝土初凝时间为10小时左右,切实给混凝土浇筑及突发事件处理等赢得充足的时间。 三、施工准备工作 1、机具布置:本工程使用商品混凝土,施工现场配备8-10台砼运输搅拌车24小时连续供应,并配备一台汽车泵。为保证砼振捣密实,配备8台振捣器。 2、由工地技术员负责绘制测温孔布置图,并在浇筑前按图预
5、埋测温管。(见附图) 3、由工地施工员负责提前准备好保温所需要的塑料薄膜、草帘等,安排好后勤保障人员、测温人员、保温人员、昼夜值班,坚守岗位,各负其责。 四、筏板施工方案 1、材料准备我工程采用兰州华建混凝土有限公司的商品混凝土,商品混凝土公司根据本工程的特点及委托单的要求,提前做好试配,严格控制混凝土的水灰比0.5,坍落度16020。降低温升,减少温度应力。a、 水泥:水泥采用普通硅酸盐水泥,要求水泥熟料中Ca3的含量小于5%,在强度等级确定的情况下,水泥用量越多,温度越高,浇筑厚度越大,浇筑速度越快,砼内部的温度散失越慢,温度升高就越快,由此可知,降低水泥用量,降低水灰比,是减少砼原始裂缝
6、的首要措施,因此,掺加粉煤灰,减少每立方混凝土中水泥用量。b、粗细骨料:施工用砂应选择细度模数2.803.0之间的中粗砂,含泥量严格控制在1以下,不得混有草根等有机杂质,杜绝使用细砂。粗骨料应尽量选用粒径较大,石子级配良好的粗骨料,但考虑到大体积砼多为泵送商品砼,所以综合考虑应优选525mm连续级配的碎卵石,含泥量低于1,片状、针状石含量不得超过10,严禁有风化石、云母岩等低强度岩石存在。 c、粉煤灰:由于砼的浇筑方法为泵送,且为了减少水泥用量,降低水化热,提高混凝土的后期强度,改善砼的和易性,考虑掺加适量粉煤灰。d、外加剂:采用高效缓凝减水剂推迟并降低砼温升峰值,延缓水化热释放,其掺量由试验
7、室试配确定。为抵消或部分抵消由于干缩和降温引起的收缩,适当加入微膨胀剂。 2、模板工程基础底板侧模采用砖胎模,具体做法:沿筏板边四周围砌1.6m高,240mm厚的砖墙,砖墙外侧回填3:7土,并夯实。 3、钢筋工程本工程筏板钢筋采用单面搭接焊连接。接头要互相错开,同层钢筋同一连接区段内接头面积百分率不大于50%。钢筋交叉点全部采用八字扣绑扎,保证钢筋不位移。下层钢筋绑扎后,用钢管脚手搭设支架绑上层钢筋并安放钢筋马凳 ,马凳采用14900,马凳起到作用后,拆除搭设的脚用架,钢筋上下的位置严格按图纸要求执行。 筏板钢筋绑扎完后,按墙柱的位置插筋,插筋伸至底板下层钢筋上并与下层钢筋绑扎固定牢固,严禁钢
8、筋插到筏板底。完工后经自检合格,请监理验收后方可进入下道工序。 4、混凝土工程 (1)、砼的浇筑 a、本工程砼的浇筑量为1250m,采用一台汽车泵由东向西浇筑。为保证砼的连续性,本工程配备8-10台砼运输搅拌车24小时连续供应,并配备一台汽车泵。为保证砼振捣密实,配备8台振捣器。 b、砼浇筑中考虑到由于温度应力产生的裂缝,故采取斜截面分层、机械泵送方法连续浇筑,使大部分水化热从施工逐层浇筑的顶面散失掉。砼的初凝时间控制到57小时,分层厚不大于400mm。 c、因混凝土的坍落度较大,当振捣器插入后,混凝土斜向流淌可达 1:61:7的自然坡度,故采取临时堵挡措施,采用23排短钢管临时封堵,砼分层浇
9、筑流淌斜坡水平长度 限制在4m以内。 d、砼施工时,在每个浇筑带的前后布置3道振捣器,第一道在泵管出料口,负责斜坡面上部振捣,第2道、第3道分别布置在坡面中部和坡脚处,为避免砼在泵管出料口堆集,先振捣出料口,使其流淌斜坡面,然后从坡脚由下向上再振捣密实。e、砼的泌水处理和表面处理:浇筑过程中,每隔半小时左右,在初凝时间内,对已浇筑的砼进行一次复振,以排除因泌水等原因,在粗骨料和水平下部形成的空隙和水份,增加密实性。砼浇筑后35小时内初步用长刮尺刮平,初凝前用滚筒碾压2遍,再用木抹子搓平压实,以控制表面龟裂。终凝后覆盖养护。 (2)、砼的养护 筏板采用表面覆盖双层塑料布加双层草帘全封闭保温潮湿养
10、护,为保证砼不产生裂缝,砼上表面温度与砼中心温度之差不得超过25。故砼浇筑后二次抹压结束应立即进行覆盖表面双层塑料薄膜加双层草帘和棉毯全封闭养护,使混凝土内水份保持一定的湿度。并在筏板周边及顶面加设煤炉,给筏板表面提供热源,确保混凝土内外温差控制在25。 (3)、砼温度的监测a、测温孔留置:采用简易测温法,即在砼中预埋钢管,用便携式温度计测温。砼浇筑前按测温孔布置图,采用梅花形式预留测温孔8个;预埋48钢管,底口焊铁板封死,上口高出砼面100mm,底口比测温点深50100mm,管内灌水深度100150mm。测温点埋置深度分别在砼中部、表面,详见测温孔布置图。 b、砼采取较长时间养护14天,养护
11、期间每昼夜测温不少于四次,并分别在8:00、14:00、20:00、2:00。c、测温过程中,应明确两个温度差均不得超过25,一个是砼中心区与其表面的温度差,一个是砼表面与其养护环境的温度差,同时还应保证浇筑后37天,温度徒降不超过10,若发现异常情况及时采取有效措施加强保温养护。d、如要停止测温,需经技术部门、监理、甲方同意后方可停止测温。并及时在测温管中灌入细石砼,用钢钎振捣密实。五、质量保证措施1、建立建全各项质量保证体系,确保工程质量。2、各工序施工前进行书面的技术交底,认真细致地进行技术复核、隐蔽检查验收,未经允许决不进入下道工序。3、特殊作业必须持证上岗。质量员要跟踪检查,发现不合
12、格苗头时,要立即制止,必要时向项目经理汇报并给予制止和纠正。4、施工现场对商品砼逐车进行检验,测定砼的坍落度和入模温度,确保入模温度控制在58之间,不合格的退回。5、设专人负责测温、测坍落度及养护工作,发现问题及时汇报。6、严格按规范要求留置砼试块,并做好记录。7、现场设专人指挥下料,严格控制浇灌厚度、浇灌顺序、振捣和接槎认真,做到分层分段连续浇灌。设专人看管模板、钢筋、预埋管等,随时检查,发现问题,及时纠正。8、砼浇灌后及时覆盖保温养护,保温层的拆除应由现场技术负责人批准后方能进行。9、认真做好成品、半成品保护,砼浇筑24小时后方准在其上作业。六、保证安全的措施1、认真贯彻执行国家安全法规,
13、树立“安全第一、预防为主”的思想,建立安全保证体系。2、进入现场必须戴安全帽,距基坑底3m以上作业,必须系好安全带。3、基坑四周设1.2m高钢管护栏并满挂密目立网,进入基坑搭设专用通道,工人上岗前需进行安全技术交底。4、为防止施工人员脚踩钢筋网片,在浇筑点铺一层竹胶板。5、坑槽内施工时,要经常检查边壁土质情况,发现有裂缝、疏松或支撑走动,要随时采取加固措施。6、施工现场的危险地段要设置好安全标志牌。配备消防器材和设施,道路畅通无阻,夜间施工照明充足。7、施工用电实行三级配电,两级漏电保护。8、电动设备必须实行接地接零,采用“一机、一箱、一闸、一锁、一保护”制度。9、现场未经同意不得随意动用明火
14、。甘肃四建集团临洮街新乐花园小区13#住宅楼工程基础筏板大体积混凝土专项施工方案审批单位: 编制单位: 审核: 审批: 编制:四建临洮街新乐花园小区13#住宅楼工程项目部二零一一年十一月十八日下面为附送毕业论文致谢词范文!不需要的可以编辑删除!谢谢!毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的,他渊博的知识开阔的视野给了我深深的启迪,论文凝聚着他的血汗,他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响,在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养,他们在学业上的心细指导为我工作和继续学习
15、打下了良好的基础,在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师,虽然他不是我的专业老师,但是在这三年来,在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候,“明师之恩,诚为过于天地,重于父母”,对吴老师的感激之情我无法用语言来表达,在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习,生活和工作的支持和关心。三年来我们真心相待,和睦共处,不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独,马上就要各奔前程了,希望(,请保留此标记。)你们有好的前途,失败不要灰心,你的背后还有汽修0932班这个大家庭! 最后
16、我要感谢我的父母,你们生我养我,纵有三世也无法回报你们,要离开你们出去工作了,我在心里默默的祝福你们平安健康,我不会让你们失望的,会好好工作回报社会的。 致谢词2 在本次论文设计过程中,感谢我的学校,给了我学习的机会,在学习中,老师从选题指导、论文框架到细节修改,都给予了细致的指导,提出了很多宝贵的意见与建议,老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师,没有这些年知识的积淀,我没有这么大的动力和信心完成这
17、篇论文。感恩之余,诚恳地请各位老师对我的论文多加批评指正,使我及时完善论文的不足之处。 谨以此致谢最后,我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文:首先,我想说“荣幸”,因为茫茫人海由不相识到相识实在是人生一大幸事,更希望能在三年的学习生活中能够与大家成为好同学,好朋友。其次我要说“幸运”,因为在短暂的私下接触我感觉我们班的同学都很优秀,值得我学习的地方很多,我相信我们班一定将是团结、向上、努力请保留此标记。)的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学,为老师争光、为家长争光,更是为了我们自己未来美好生活和个人价值,加油。哦,对了,我的名字叫“*”,希望大家能记住我,因为被别人记住是一件幸福的事!)查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑(本页是封面)【最新资料 Word版 可自由编辑!】
