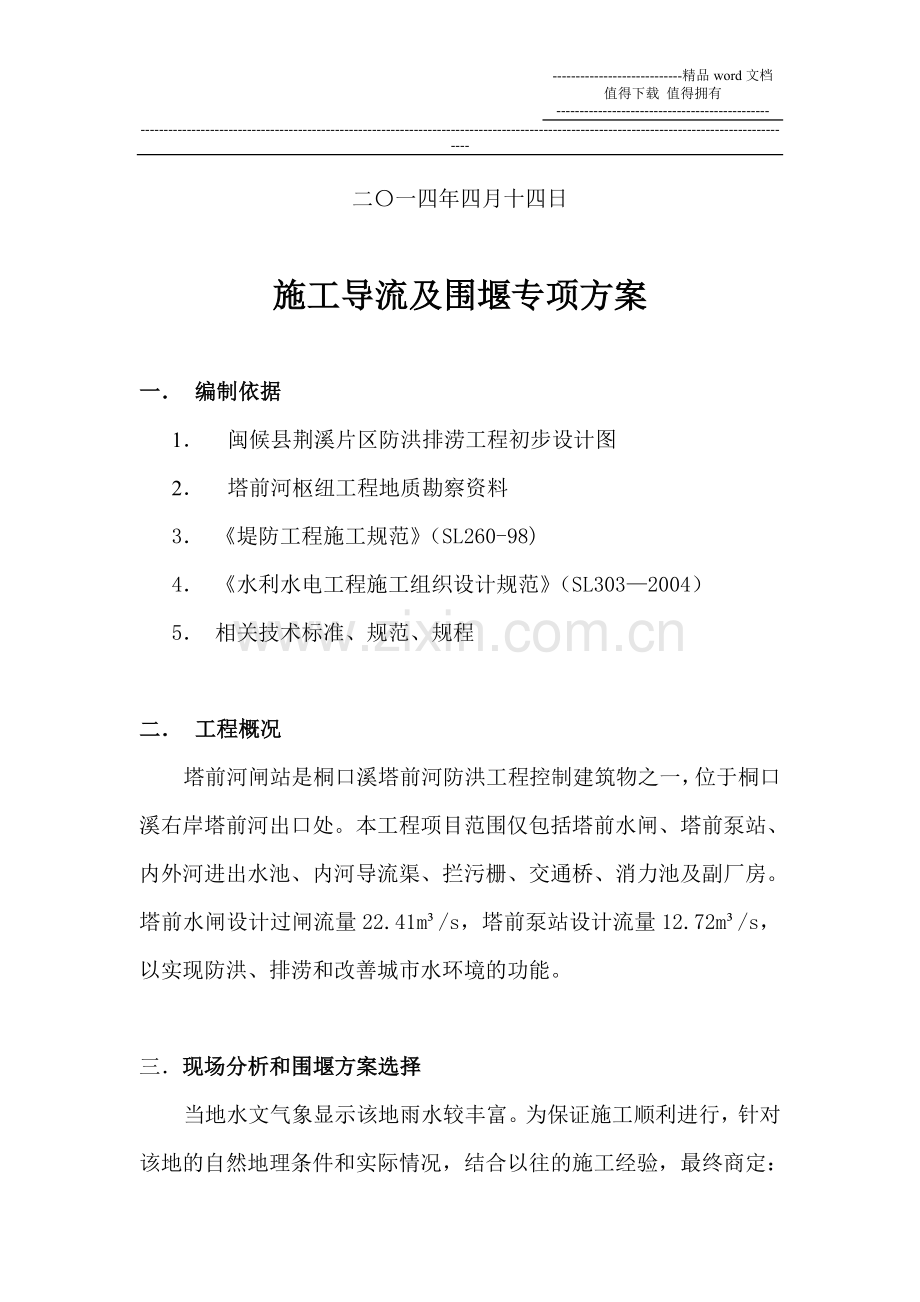

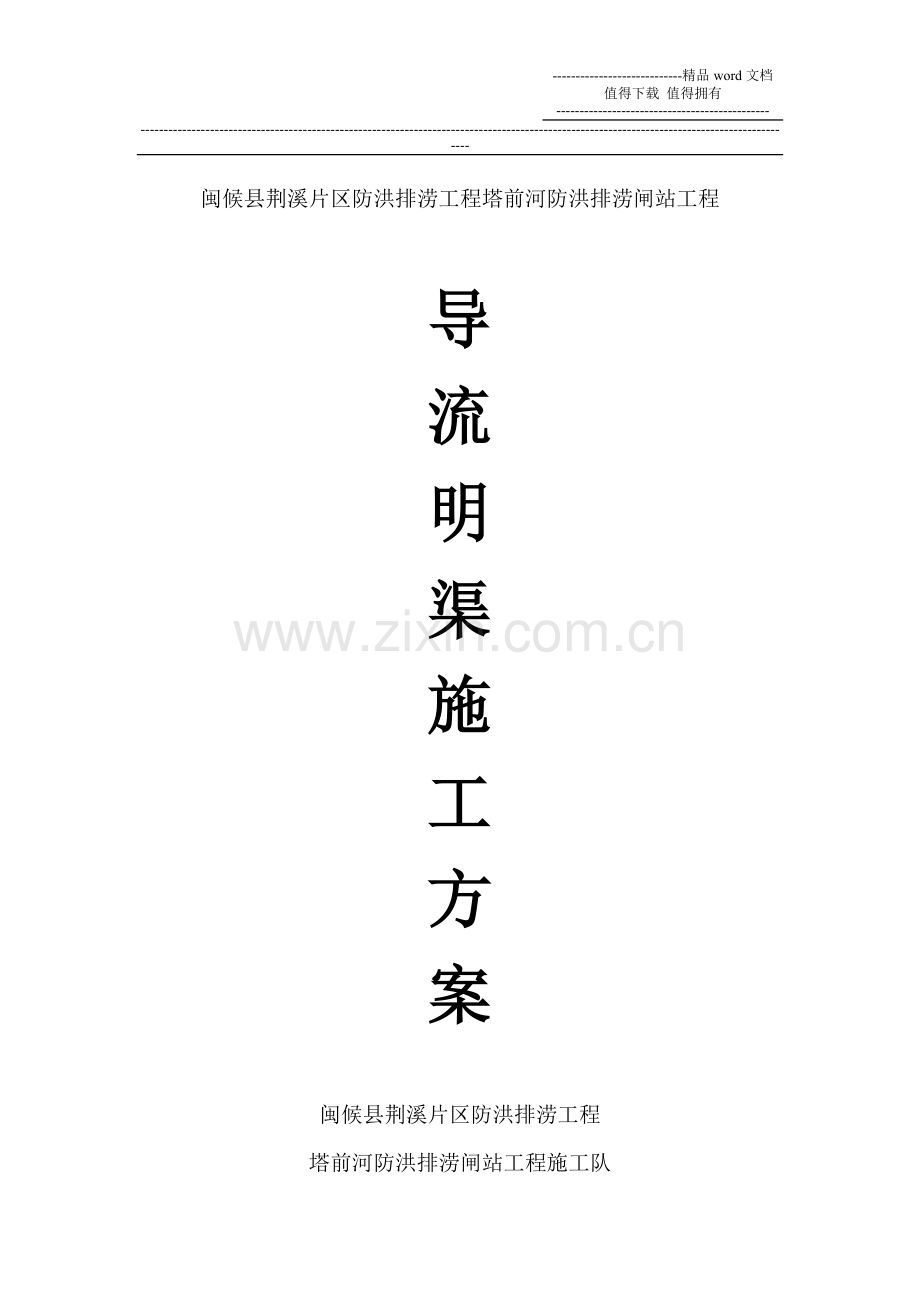

-精品word文档 值得下载 值得拥有-闽候县荆溪片区防洪排涝工程塔前河防洪排涝闸站工程导流明渠施工方案闽候县荆溪片区防洪排涝工程塔前河防洪排涝闸站工程施工队二一四年四月十四日施工导流及围堰专项方案一 编制依据1 闽候县荆溪片区防洪排涝工程初步设计图2 塔前河枢纽工程地质勘察资料3 堤防工程施工规范（SL260-98)4 水利水电工程施工组织设计规范（SL3032004）5 相关技术标准、规范、规程二 工程概况塔前河闸站是桐口溪塔前河防洪工程控制建筑物之一，位于桐口溪右岸塔前河出口处。本工程项目范围仅包括塔前水闸、塔前泵站、内外河进出水池、内河导流渠、拦污栅、交通桥、消力池及副厂房。塔前水闸设计过闸流量22.41m/s，塔前泵站设计流量12.72m/s，以实现防洪、排涝和改善城市水环境的功能。三现场分析和围堰方案选择当地水文气象显示该地雨水较丰富。为保证施工顺利进行，针对该地的自然地理条件和实际情况，结合以往的施工经验，最终商定：采用围堰截坝导流明渠导流的施工方法。四 施工方法导流渠导流法也称全段围堰导流法，即在河内筑坝断流，并在河岸的一侧开渠引水，如下图：导流渠围堰河槽塔前河道施工示意图五 施工程序施工准备测量放线导流渠开挖围堰施工围堰拆除道渠回填地貌恢复清理施工现场1施工准备 采用编织袋筑土围堰方案施工量较大，实施性不强，且河流宽度不大，流速稳定，对围堰基底冲击不大，故采用素土填筑。机械选用泥浆泵、单斗挖掘机。抽水设备为污水泵、潜水泵各三台。2测量放线 施工前建立测量控制点及施工标志，确定堰体轴线，导流渠轴线，以控制施工方向及堰体范围，并用标桩放出导流渠开挖位置，留头位置，同时放出作业带及堆土场地。3导流渠开挖 根据现场的实际情况，导流渠开控点距围堰中心线上游10米，起点与水流段的内夹角不小于心45度，开挖宽度为10米，深度为2米，长约100米。出口点在围堰下10米。导流渠开挖时，预留2米不开挖，到其余位置的导流渠全部挖好，再将出口、入口的预留位置挖开，使河水从导流渠内通过，然后进行截流，围堰施工。4围堰施工 在导流渠起点下游约3米的位置进行截流，截流坝体顶宽3米，内坡比1：1.5，外坡比1：2，坝体高出河水面1米。考虑到坝体的防渗功能，在两边坝体迎水面用塑料布作防渗层。截流坝施工完成后，用多台潜水泵连续抽水直至抽净。然后对河床进行降坡，河底清淤：用单斗挖掘机在河两岸进行降坡，使其平滑过渡，用人工配合挖掘机清理河底淤泥，放至作业带一侧，清淤后用人工在河底作业带两边开挖两条1m1m的排水沟，将水引至积水坑内用泥浆泵排除渗水。5拆除围堰先拆除下游围堰，并将围堰用单斗推到河岸边缘，最后拆除上游围堰，上游围堰宜用单斗采用后退方法进行拆除，将堰体土方恢复到原处，分层压实。6渠道回填将原开挖出的土方，回填到导流渠中，并分层压实。7地貌恢复整个施工现场进行平整，将地貌恢复到原貌，保证恢复后的河道净面积与原来相同，防止河道堵塞。8清理现场将施工用的设备、余料运出施工现场，施工现场的各种生产生活垃圾进行外运，清理现场，达到“工完、料净、场地清”。六人员、设备、材料需求计划（1）人员需求计划序号工种/岗位人数备 注1工长12技 术 员13质 量 员14测 量 员25机械操作手16普 工10合 计16（2）设备机具需求计划序号设备名称规 格单位数量备注1单斗挖掘机1.0m3台2下沟、挖方2污水泵4寸台3污水泵抽水3泥浆泵6寸台1抽泥浆4潜水泵4寸台3潜水泵抽水（3）.材料需求计划序号材料名称材料规格、型号数量备注1排水软管4寸300抽水4电缆25mm2200m水泵电源5电缆25mm2200m水泵电源8配电柜组合1个抽水七围堰可能发生的紧急情况及对应的应急措施1、可能存在的集中渗漏原因分析及处理措施，原因分析：（1）、由于素土填筑的质量存在问题，填料的防渗土料的粘度抗渗指标未达要求，未能起到很好的防渗效果，可能导致大面积的渗水现象。（2）、围堰与左右两岸的岸坡的相接处产生较大渗漏。2、处理措施：（1）、第一种情况的处理措施，选用符合质量的填料，继续在原铺设的防渗粘土上填筑，减少渗漏。（2）、第二种情况，主要原因在于岸坡上的渣土未能清理干净，或粘土与边坡未能较好的结合。一种处理方式是对岸坡渣土进行进一步处理，并填筑防渗粘土。另一种处理方式是增长岸坡粘土的铺设长度，延长渗径，或以上两种方式同时使用。3、超标洪水时应急措施 当围堰上游出现超标洪水时，必须发布紧急撤离通知，对围堰内及基坑内施工的所有人员和设备进行紧急转移。同时打开塔前排涝闸站的抽水机组，进行抽水，降低水位。八安全技术和保证措施1确保安全的必须投入，购买必须的劳保用品。安全设备及设施的安全，满足安全作业的要求。围堰边区设置醒目的安全标志，警示牌，警示带，在围堰顶部操作的指挥人员及施工人员，应穿戴上救生衣。2施工现场的一切临时用电，满足国家安全生产有关用电规范、规定。在截流施工期间，围堰上面的照明应满足围堰的安全检查及施工要求。3多方收集水情和气象预报资料，做好洪水和气象灾害的预报工作。一旦发生有可能危及工程安全和人员安全的洪水和气象灾害现象应及时组织有效的防洪和防灾措施，确保人员和财产的安全。 4由于本工程现场机械较多，人员较多，施工面狭窄，安全隐患主要为机械和交通事故。因此，在工程开工前对参加的机械操作人员和其他作业人员进行安全交底和安全技术交底。特种作业人员必须持证上岗。在岸侧设置安全警示标志，夜间设置警示灯，避免出现事故。5积极做好安全检查工作，发现隐患，及时整改，并记录在案。九环保措施 做好现场的环境保护措施，对清理的渣质土进行集中堆放处理，严禁倒入河道内或施工便道边，防碍正常施工。并保持河道和施工场地内清洁。十防汛措施在汛期时，我班组将成立防汛小组,组织的抢险队伍，落实好防汛抢险物资（蛇皮袋、铁锹、铁丝、木桩、潜水泵、绳索等），准备足够数量的袋装粘土堆放在围堰内侧，随时准备对围堰进行加固。塔前河防洪排涝闸站工程施工队二一四年四月十四日
