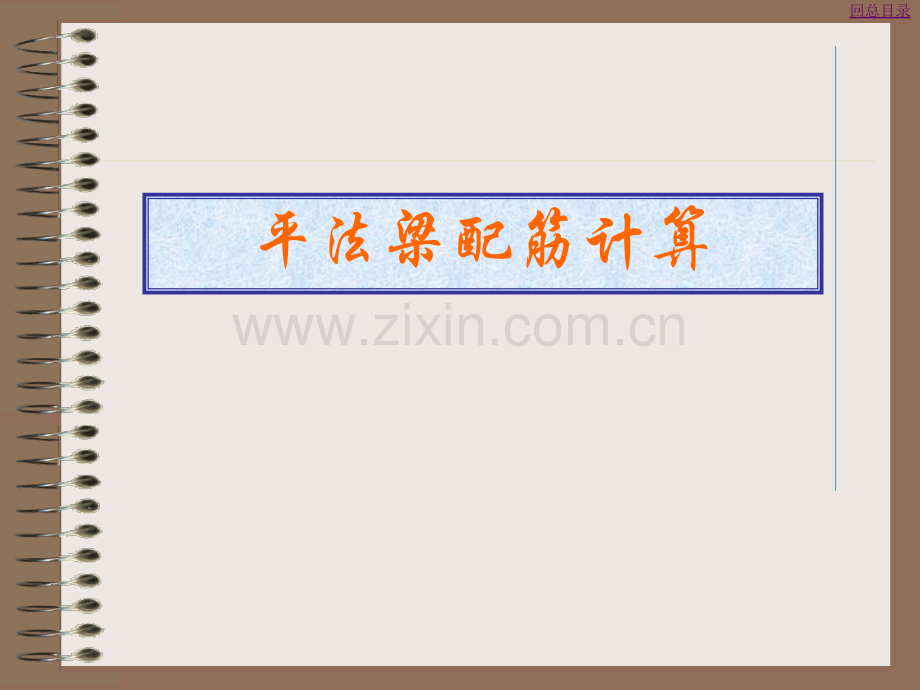

钢筋平法配筋计算.pptx_第2页
第2页 / 共28页
钢筋平法配筋计算.pptx_第3页
第3页 / 共28页
钢筋平法配筋计算.pptx_第4页
第4页 / 共28页
钢筋平法配筋计算.pptx_第5页
第5页 / 共28页
点击查看更多>>
资源描述

1、钢筋平法配筋计算平法梁平法柱平法剪力墙平法梁配筋计算回总目录 梁平面注写包括的集中标注与原位标注,集中标注表达梁的 通用数值,原位标注表达梁的特殊数值。下面以一个实例具体介绍梁配筋的计算规则:集中标注包括梁编号、梁截面尺寸、箍筋、通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差(该项为选注)。原位标注内容包括梁支座上部纵筋(该部位含通长筋在内所有纵筋)、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。返回集中标注表示:框架梁KL1,3跨,一端有悬挑,截面为300*600;箍筋为I级钢筋,直径8,加密区间距为100,非加密区间距为200,均为两肢箍;上部通长筋为

2、2根直径22的二级钢;原位标注表示:支座1上部纵筋为4根直径22的二级钢,支座2两边上部纵筋为6根直径22的二级钢分两排,上一排为4根,下一排为2根;第一跨跨距3600,下部纵筋为3根直径18的二级钢,全部伸入支座,;第二跨跨距5800,下部纵筋为4根直径18的二级钢,全部伸入支座;以后类推。返回梁配筋图如下:说明:1.Lae:纵向受拉钢筋抗震锚固长度(任何情况下不得小于250mm)Ln:梁净跨;Hc:柱截面沿框架方向的高度 2.一级抗震加密区=2Hb,二至四级=1.5Hb返回手工计算结果如下:上部通长筋2b22:L=各跨长之和+悬梁跨长+左支座左半宽-2*BHC+max(Lae-支座宽+BH

3、C,15d)+12d =3600+5800+3600+2800+200-2*25+35*22-400+25+12*22 =15950+395+264支座1右端上部一排筋2b22:L=Ln/3(Ln为净跨值)+支座宽-BHC+max(Lae-支座宽+BHC,15d)=(3600-200*2)/3+400-25+35*22-400+25 =1442+395支座2两端上部一排筋2b22:L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3 =(5800-200*2)/3+400+(5800-200*2)/3 =40001595039514423954000264返回支座3两端上部二排筋2b22:

4、L=Ln(支座两边较大一跨的净跨值)/4+支座+Ln/4 =(5800-200*2)/4+400+(5800-200*2)/4 =3100支座2两端上部二排筋2b22:L=Ln(支座两边较大一跨的净跨值)/4+支座+Ln/4 =(5800-200*2)/4+400+(5800-200*2)/4 =3100支座3两端上部一排筋2b22:L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3 =(5800-200*2)/3+400+(5800-200*2)/3 =4000310040003100返回第二跨下部纵筋4b18:L=Ln+max(Lae,0.5Hc+5d)*2 =(5800-200*2

5、)+2*35*18 =6660第一跨下部纵筋3b18:L=Ln+支座宽-BHC+max(Lae,0.5Hc+5d)+max(15d,Lae-支座宽+BHC)=3600-2*200+400-25+35*18+15*18 =4205+270支座4两端上部一排筋2b22:L=Ln/3(Ln为净跨值)+支座宽+悬梁长-BHC =(3600-200*2)/3+400+2800-200-25 =4042404242052706660返回箍筋尺寸:L1=300-2*25+2*8=266 L2=600-2*25+2*8=566右悬梁下部筋3b18:L=悬梁长-BHC+15d =(2800-200)-25+15

6、*18 =2845第三跨下部纵筋3b18:L=Ln+max(Lae,0.5Hc+5d)*2 =(3600-2*200)+2*35*18 =446044602845266566返回第一跨箍筋根数:N=2*Round(1.5Hb-50)/间距+Round(Ln-2*1.5*Hb)/间距+1 =2*Round(1.5*600-50)/100+Round(3600-400-2*1.5*600)/200+1 =2*9+7+1=26根第二跨箍筋根数:N=2*Round(1.5*600-50)/100+Round(5800-400-2*1.5*600)/200+1 =2*9+18+1=37根第三跨箍筋根数:

7、(同第一跨)N=26根右悬梁箍筋根数:N=Round(2800-200-2*50)/100+1 =26根箍筋根数计算:总根数:N=26+37+26+26=115根返回平法柱配筋计算回总目录下面结合实例来学习柱配筋的计算:返回 柱钢筋主要分为纵筋和箍筋。柱纵筋分角筋、截面b边中部筋和h边中部筋;相邻柱纵向钢筋连接接头要相互错开;在同一截面内钢筋接头面积百分率不应大于50%;柱纵筋连接方式包括绑扎搭接、机械连接和焊接连接。柱箍筋按钢筋级别、直径、间距注写,当为抗震时用斜线“/”区分柱端箍筋加密区与柱身非加密区内箍筋不同间距。如柱全高为一种间距时则不用“/”;圆柱采用螺旋箍筋时需在箍筋前加“L”。注

8、:KZ1为边柱,C25砼,三级抗震,采用焊接连接,主筋在基础内水平弯折为200,基础箍筋2根,主筋的交错位置、箍筋的加密位置及长度按“03G101-1规范”计算 返回手工计算结果如下:6b25:L1=底部弯折+基础高+基础顶面到上层接头的距离(满足=Hn/3)=200+(1000-100)+(3200-500)/3 =200+1800考虑相邻纵筋连接接头需错开,纵筋要分两部分计算:基础部分:基础部分:6b25:L2=底部弯折+基础高+基础顶面到上层接头的距离+纵筋交错距离 =200+(1000-100)+(3200-500)/3+Max(35d,500)=200+267518002002675

9、200返回二层二层:12b25:L1=L2=层高-本层楼面距接头距离+上层楼面距接头距离 =3200-Max(Hn/6,Hc,500)+Max(Hn/6,Hc,500)=3200-550+550 =3200三层:三层:12b25:L1=L2=层高-本层楼面距接头距离+上层楼面距接头距离 =3200-Max(Hn/6,Hc,500)+Max(Hn/6,Hc,500)=3200-550+550 =320012b25:L1=L2=层高-基础顶面距接头距离+上层楼面距接头距离 =3200-Hn/3+Max(Hn/6,Hc,500)=3200-900+550 =2850285032003200一层一层:

10、返回2b25:L1=层高-本层楼面距接头距离-梁高+柱头部分 =3200-Max(Hn/6,Hc,500)-500+Hb-BHC+1.5Lae-(Hb-BHC)=3200 550-500+(500-30)+1.5*35*25-(500-30)=2620+843顶层:顶层:26208432b25:L2=层高-(本层楼面距接头距离+本层相邻纵筋交错距离)-梁高+柱头 =3200-(Max(Hn/6,Hc,500)+Max(35d,500)-500+Hb-BHC+1.5Lae-(Hb-BHC)=3200-(550+35*25)-500+(500-30)+1.5*35*25-(500-30)=1745

11、+8431745843柱外侧纵筋4b25:返回4b25:L2=层高-(本层楼面距接头距离+本层相邻纵筋交错距离)-梁高+柱头 =3200-(Max(Hn/6,Hc,500)+Max(35d,500)-500+Hb-BHC+12d =3200-(550+35*25)-500+(500-30)+12*25 =1745+3001745300 B边 550-2*30+2*8=506 H边 550-2*30+2*8=506506506箍筋尺寸:柱内侧纵筋8b25:4b25:L1=层高-本层楼面距接头距离-梁高+柱头部分 =3200-Max(Hn/6,Hc,500)-500+Hb-BHC+12d =320

12、0-550-500+500-30+12*25 =2620+3002620300返回箍筋加密区范围(03G101-1)返回箍筋根数:箍筋根数:一层:加密区长度=Hn/3+Hb+max(柱长边尺寸,Hn/6,500)=(3200-500)/3+500+550=1950 非加密区长度=Hn-加密区长度=(3200-500)-1950=750 N=Round(1950/100)+Round(750/200)+1=25 二层:加密区长度=2*max(柱长边尺寸,Hn/6,500)+Hb =2*550+500=1600 非加密区长度=Hn-加密区长度=(3200-500)-1600=1100 N=Roun

13、d(1600/100)+Round(1100/200)+1=23 三、四层同二层总根数:N=2+25+23*3=96根返回平法剪力墙配筋计算回总目录下面就以一个实例来计算墙的配筋:返回 剪力墙身表达形式为Qxx(x排),括号内为墙身所配置的水平钢筋与竖向钢筋的排数(排数的规定见平法03G101-1第13页)。剪力墙身共有三种钢筋,水平钢筋、竖向钢筋和拉筋。端柱、小墙肢的竖向钢筋构造与框架柱相同,水平钢筋的计算比较简单,拉筋尺寸及根数要依据具体设计来进行计算。说明:1.剪力墙Q1,三级抗震,C25砼,保护层为15,各层楼板厚度均为1002.Lae,Lle 取值按03G101-1规定返回手工计算结

14、果如下:基础部分纵筋:b12L=基础内弯折+基础内高度+搭接长度Lle =240+(1200-100)+1.6*Lae =240+(1200-100)+1.6*35*12 =240+1772根数:N=排数*Round(墙净长-50*2/间距)+1 =2*Round(5200-50*2/200)+1 =2*27 =541772240返回一层:L=层高+上面搭接长度 Lle =3200+1.6*Lae =3200+1.6*35*12 =3872根数:N=排数*Round(墙净长-50*2/间距)+1 =2*Round(5200-50*2/200)+1 =2*27 =54竖向钢筋:3872中间层:返

15、回一层:L=左端柱长度-保护层+墙净长+左端柱长度-保护层+2*弯折 =(400-15)+5200+(400-15)+2*15d =5970+2*15*12 =5970+180+180根数:N=排数*(墙净高/间距+1)=2*(3200-100)/200+1)=2*17 =34水平钢筋:5970180180返回一层:L=墙厚-2*保护层厚度+2*直径 =300-2*15+2*6 =282根数:N=墙高/间距*墙净长/间距 =(3200-100)/200*(5200/200)=416拉筋:二层同一层282返回顶层:L=层高-保护层+(Lae-板厚+保护层)=3200-15+(35*12-100+15)=3185+335根数同中间层:N=54竖向钢筋:水平筋和拉筋同中间层3185335返回2009.6THE END
