门禁管理施工方案docx.docx

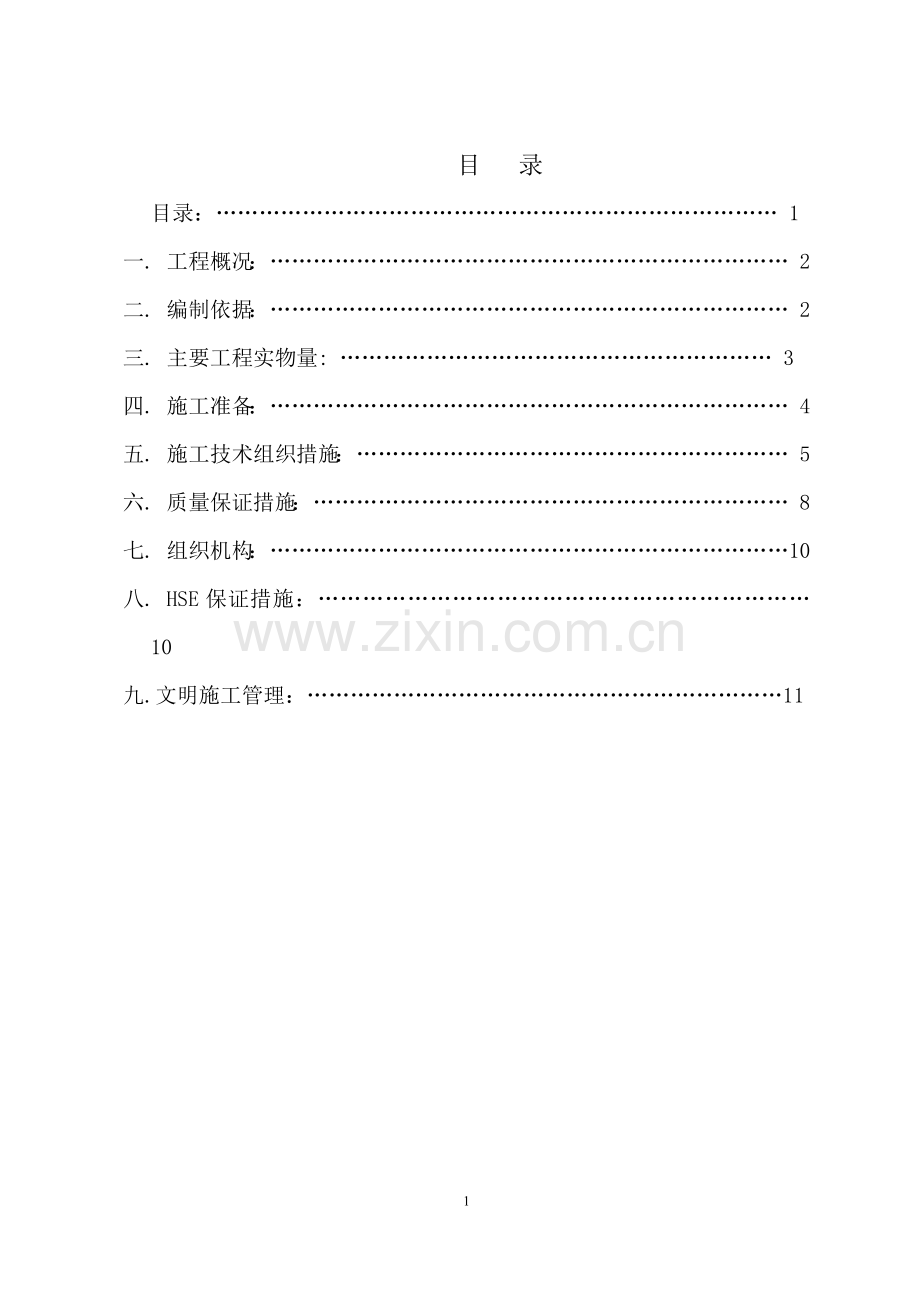

目 录
目录：…………………………………………………………………… 1
一. 工程概况：……………………………………………………………… 2
二. 编制依据：……………………………………………………………… 2
三. 主要工程实物量: …………………………………………………… 3
四. 施工准备：……………………………………………………………… 4
五. 施工技术组织措施：…………………………………………………… 5
六. 质量保证措施：………………………………………………………… 8
七. 组织机构：………………………………………………………………10
八. HSE保证措施：………………………………………………………… 10
九.文明施工管理：…………………………………………………………11

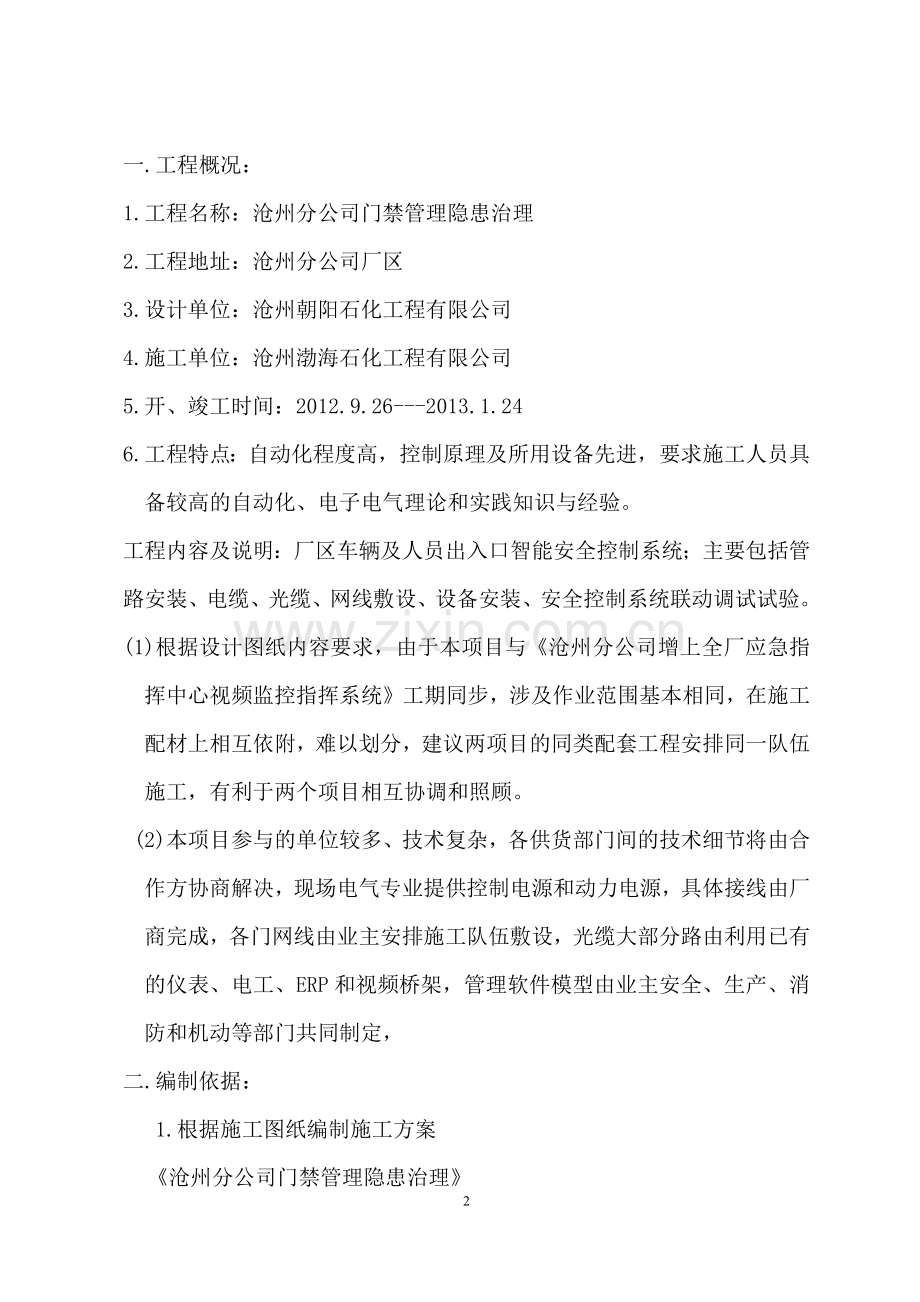

一.工程概况：
1.工程名称：沧州分公司门禁管理隐患治理
2.工程地址：沧州分公司厂区
3.设计单位：沧州朝阳石化工程有限公司
4.施工单位：沧州渤海石化工程有限公司
5.开、竣工时间：2012.9.26---2013.1.24
6.工程特点：自动化程度高，控制原理及所用设备先进，要求施工人员具备较高的自动化、电子电气理论和实践知识与经验。
工程内容及说明：厂区车辆及人员出入口智能安全控制系统；主要包括管路安装、电缆、光缆、网线敷设、设备安装、安全控制系统联动调试试验。
(1)根据设计图纸内容要求，由于本项目与《沧州分公司增上全厂应急指挥中心视频监控指挥系统》工期同步，涉及作业范围基本相同，在施工配材上相互依附，难以划分，建议两项目的同类配套工程安排同一队伍施工，有利于两个项目相互协调和照顾。
(2)本项目参与的单位较多、技术复杂，各供货部门间的技术细节将由合作方协商解决，现场电气专业提供控制电源和动力电源，具体接线由厂商完成，各门网线由业主安排施工队伍敷设，光缆大部分路由利用已有的仪表、电工、ERP和视频桥架，管理软件模型由业主安全、生产、消防和机动等部门共同制定，
二.编制依据：
1.根据施工图纸编制施工方案
《沧州分公司门禁管理隐患治理》
2.标准、规范
《电气装置安装工程电气设备交接试验标准》（GB50150-2006）
《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）
《电气装置安装工程低压电器施工及验收规范》（GB50254-96）
《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》（GB50257-96）
《建筑电气工程施工质量验收规范》（GB50303-2002）
《建设工程文件归档整理规范 》(GB/T 50328-2001)
《施工现场临时用电安全技术规范》（JGJ46-2005）
《石油化工工程建设交工技术文件规定》(SH/3503－2007)
《石油化工建设工程施工安全技术规范》（GB50484-2008）
《石油化工施工安全技术规程》（SH/3505-1999）
《民用闭路监视电视系统工程技术规范》（GB50198-2011）
《石油化工仪表接地设计规范》（SH/T3081-2003）
《石油化工仪表供电设计规范》（SH/T3082-2003）
《石油化工安装工程施工质量验收统一标准》（SH/T3508-2011）
《石油化工建设工程项目施工过程技术文件规定》 SH/T3543-2007
三.主要工程实物量；
序号
名称和规格
单位
数量
制造厂家

车辆及人员出入口智能安全控制系统

1
车辆及人员出入口智能安全控制系统
套
1
康明飞
2
数码相机（配32G内存卡）
套
1

3
空调机壁挂式1.5匹单冷型
台
1

4
空调机柜式2匹冷暖型
台
1

5
钢制控制台（三件组装式）
套
1

6
信息传送配套设施（信息中心领用）包括
套
1

7
信息传送配套设施 PDU机柜电源分配单元
个
16
戴尔
8
信息传送配套设施 电源空开 西门子32A
个
16

9
信息传送配套设施 单股电源线 负载64A以上
米
300

10
信息传送配套设施 72口溶解一体化机框
套
21

11
信息传送配套设施 SC-SC光纤跳线 3米
根
500

12
信息传送配套设施 超五类网线 AMP原装
箱
2

13
信息传送配套设施其他施工附件配件
套
1

仪表部分

14
槽钢A3【100*48*5.3
米
30

15
镀锌水煤气钢管 3/4″
米
250

16
镀锌水煤气钢管1″
米
30

17
镀锌水煤气钢管3/2″
米
250

18
镀锌水煤气钢管2″
米
50

19
镀锌水煤气钢管4″
米
35

20
等边万用角铁JTK-45-2000
米
30

21
膨胀螺栓M10*90
个
60

22
直通桥架（含盖6m) 200*200
件
45

23
水平弯通(含盖）200*200
件
10

24
垂直上弯通(含盖）200*200
件
10

25
垂直下弯通(含盖）200*200
件
10

26
调角片H＝200mm
件
20

27
弯接片H＝200mm
件
20

28
64芯单模光缆
米
7000

29
6芯单模光缆
米
7000

30
铸钢直通接线盒GFHe-A-G3/4″
个
80

31
PVC塑料护管
米
100

32
超五类线 AMP原装350米/箱
箱
3

电气部分

33
软铜线RBV-500V-16mm2
米
240

34
电源电缆ZR-YJV-1KV-3*4
米
100

35
电源电缆ZR-YJV-1KV-3*2.5
米
300

36
阻燃可挠性管PVC32
米
300

37
弯头PVC32
个
65

38
管箍PVC32
个
80

39
阻燃可挠性管PVC25
米
220

40
弯头PVC25
个
35

41
管箍PVC25
个
50

42
镀锌钢管DN20
米
54

43
空气开关C65N-16/1P
台
12

四.施工准备：
1. 施工技术准备；
根据施工图纸组织有关施工人员进行现场勘查，对现场情况做到心中有数，做好图纸会审、施工技术交底，认真学习与图纸有关的图集、施工规范及技术文件，使操作者掌握设计规定的有关标准、规范施工技术要求。
根据现场情况组织各种材料机具进场，对所有机具进行检查维护以确认各种机具正常安全使用，对所有进场人员的安全教育工作进行检查，特殊工种是否配全有效上岗证件。
2. 施工现场准备；
用电；施工用电严格按照用电安全规范进行布置，现场实行三级配电二级保护，以及一机一闸一漏电保护，所有配电箱做到一门一锁，保证安全用电，焊接机械应防雨，场地内不得堆放易燃易爆物品。交流弧焊机变压器的一次侧电源线长度不应于5m，进线处必须设置防护罩，二次线宜采用YHS型橡皮护套铜芯多股软电缆，电缆长度不应大于30m。
使用焊接机械时必须按规定穿戴防护用品。
五.施工技术组织措施；
1. 施工步骤；
施工准备→桥架安装完毕→支架安装→配管→设备安装→电缆敷设→调试→验收
2. 主要设备开箱检验、及对材料的要求；
安装过程中，所需的设备材料对工程质量有着直接的决定性的影响，如果材料不合格那么劣质工程就成为必然，因此把好材料设备的质量是质量控制的第一道也是最重要的一关。
本工程的电视监控设备为成品，到场后必须经过由业主、监理、总包方、施工方专业人员组成的检验小组检验，检验小组按规定项目和程序进行，检验合格后要厂家把一切技术资料、合格证、质量证书配齐，之后厂方技术人员
还要对设备进行试验，达到出厂合格标准，出现问题由厂方负责修理或更换，最终达到合格标准方可安装。
3. 光缆敷设及熔接要求；
3.1.本项目主要是光缆敷设，因此要注意光缆在搬运及储存时应保持缆盘竖立，严禁将缆盘平放或叠放，以免造成光缆排线混乱或受损，短距离滚动光缆盘，应严格按缆盘上标明的箭头方向滚动，并注意地面平滑，以免损坏保护板而伤及光缆。光缆禁止长距离滚动。
3.2.光缆在装卸时宜用叉车或起重设备进行，严禁直接从车上滚下或抛下，以免损坏光缆。敷设时应严格控制光缆所受拉力和侧压力，必要时应询问光缆相关机械强度指标。
3.3.敷设时应严格控制光缆的弯曲半径，施工中弯曲半径不得小于光缆允许的动态弯曲半径。定位时弯曲半径不得小于光缆允许的静态弯曲半径，光缆穿管或分段施放时应严格控制光缆扭曲，必要时宜采用倒"8"字方法，使光缆始终处于无扭状态，以去除扭绞应力，确保光缆的使用寿命。
3.4.光缆接续前应剪去一段长度，确保接续部分没有受到机械损伤，光缆接续过程应采用OTDR检测，对接续损耗的测量，应采用OTDR双向测量取算术平均值方法计算。
3.5.光缆熔接
（1）把光纤从光缆中拔出和处理，把长约1M的带状光纤除去其松套管，用中性溶剂除去缆膏，将带状光纤放在光带夹具内，保持其清洁，夹力良好。光带夹具要选适当，其宽度和厚度应根据带状光纤的芯数及带状光纤的处理方式而定。一般包覆型带状光纤的厚度约400微米,粘边型带状光纤的厚度约300微米,带状光纤在光带夹具中的深出长度一般为30mm，保证在切割后，有10mm裸光纤。
(2）光纤剥离程序；光纤的基材和光纤涂层是用热剥离法去除的,把在光带夹具里的带状光纤放进热剥离器（又叫加热剥离钳）内5-8s，其时间长短根据带状光纤的基材与光纤涂层而定,光纤被剥离后，在光纤表面可发现少量的剩余涂层材料，应用无棉絮纸巾和大于99%纯度的酒精进行清洗。
（3）光纤切割；光纤的切割质量是保证低熔接损耗的重要因素。要保持切割刀的良好性能，切割刀的v型槽和光纤表面必须保持十分清洁，切割后的光纤端面角度＜1°，切割长度10mm
（4）光纤熔接过程；光纤放在v型槽内，预熔电弧烧掉光纤表面杂质，检查光纤端头，熔接，接续前检查和测试熔接机电弧强度，寻找最佳接续条件，显示熔接损耗估算值（估算值是根据光纤间端面距离、光纤端面角度和光纤包层外径的对位来计算的）。
（5）熔接后进行机械保护；将套在熔接点上的套管放入熔接机所附的加热器槽内时，套管中的支撑棒应安放在下面，将经过熔接点加强保护后的光纤安装在接头盒内。
4. 电缆管的配管要求；
施工时，电缆管支架安装间距不大于2米，进入箱内的配管，管口加护口，箱外加锁紧螺母，电缆管弯制采用液压弯管机冷弯，并要求管口及内壁光滑无毛刺，电缆保护管根据接线箱的位置，尽量正对其进线孔。
5. 电缆的敷设；
在管内穿线前，应将管内的积水及杂物清除干净，不同系统、不同电压等级、不同电源类别的线路，不应穿在同一管内，电缆敷设前必须遥测绝缘。
6. 系统调试；
工业电视监控系统的调试工作，应在建筑内部装修和系统施工结束后进行，调试负责人必须由专业技术人员担任，所有参加调试工作人员应职责明确，并应按照调试工作程序进行，调试过程必须通知监理工程师和质监站人员全程监督，合格签署相关报告，否则查明原因后重新试验。
7.施工机具；
序号
名 称
规 格 型 号
数 量
单 位
备 注
1
电焊机
BX1-250
台
2

2
电钻
1-13mm
台
2

3
手砂轮
125mm
台
2

4
铲车
3T
台
1

5
兆欧表
500V
块
1

6
万用表
DT830
块
1

六.质量保证措施；
1. 质量保证体系和质量管理目标
⑴质量保证体系
项目经理：徐长荣

项目负责人：鲁康
项目质量组

材料员：刘欢
技术员：闫波
质量员：赵建武

施工作业队
设备调试组

⑵主要质量指标：单位工程质量合格率100%；单位工程优良率95%以上。
⑶ 工程观感质量目标：消灭施工质量通病。
2. 质量保证措施
⑴贯策执行公司的ISO9000《质量管理体系》,严格执行《施工组织设计和施工方案》和项目总体质量控制要求，施工中始终坚持”质量第一,用户至上”的原则,争创优质精品工程。
⑵施工中建立、健全技术质量管理体系；单位工程要有施工方案，单项工程要有施工技术措施。
⑶发挥质检人员的作用,及时反馈现场信息,发现问题及时解决;不合格的坚决返工, 并追究责任.加强工序交接,作好施工记录和向监理方报验检查工作.
⑷实行全面质量管理,更新观念,克服“低、老、坏”的毛病，进行质量竞赛和奖优罚劣，加强质保体系运转。
⑸安装、调校、实验要有原始记录，用数据说话。隐蔽工程及各分项工程的记录要有监理签字认可。
⑹施工发现问题向现场施工技术人员及时提出,经许可后方可改动,不允许私自变动原设计。
⑺技术员会同质量员、材料员做好设备、材料检验和进场的报验工作，无设备、材料合格证和不合格设备、材料严禁进场安装。
七.组织机构；
项目经理：徐长荣

材料员：刘欢
质检员：赵建武
QHSE：贾义好
施工员：鲁康

专业技术：闫 波

调试设备组
施工作业队

八. HSE保证措施
项目经理：徐长荣

项目负责人：鲁康
项目质量组

材料员：刘欢
技术员：闫波
质量员：赵建武

施工作业队
设备调试组

要求施工中严格执行我公司工程人身健康、安全防护、环境保护（HSE）管理规定,严格执行有关安全防护措施规定施工。针对施工的特点，还要严格执行以下安全防护措施：进入施工现场要戴好安全帽及劳保用品.登高要系好安全带,穿好防滑鞋。在施工醒目位置设置安全警告、标语.高度在2.5米以上作业必须搭设脚手架，脚手板两端用铁丝绑扎牢固，脚手板性能符合要求，脚手架两侧应有1米高的扶手栏。工作在6米以上高度作业更为重要，特别是本工程管架上的桥架安装，光缆、电缆敷设。临时电源必须装设保护装置，电缆必须经测试合格后，架空敷设，不得随地摆放。
九. 文明施工管理；
⑴文明施工工作与工程顺利进行有着密切的关系，同时也是体现企业综合素质和整体实力的一个重要环节。施工中，我们将把文明施工管理作为本工程施工管理的重要内容，与其他专业共同对施工现场布置进行设计和规划，认真贯彻执行关于施工现场文明施工管理的各项规定，将施工现场建成整洁、文明、环保的文明工地。
⑵加强文明施工管理，明确专业责任分工和牵头部门。
⑶公司主管部门负责每周组织一次文明施工大检查。
⑷现场建立定期检查制度，由文明安全施工牵头部门组织相关的部门及人员进行检查，有问题下达整改通知单，并立即安排人员进行整改，随后将检查整改情况做好记录，备案。
⑸现场内机具及各种施工用材料按要求放置且堆放码垛整齐、账物相符，做到及时清理、工完料尽场地清。
⑹设备、材料进出场应有查验制度和必要的手续。
⑺现场垃圾及时分拣，回收和清运，合理使用材料和节约能源。
⑻组织工人定点进出场。利用规定的正常施工时间，合理安排好施工程序。
