单位工程施工组织设计报告.doc

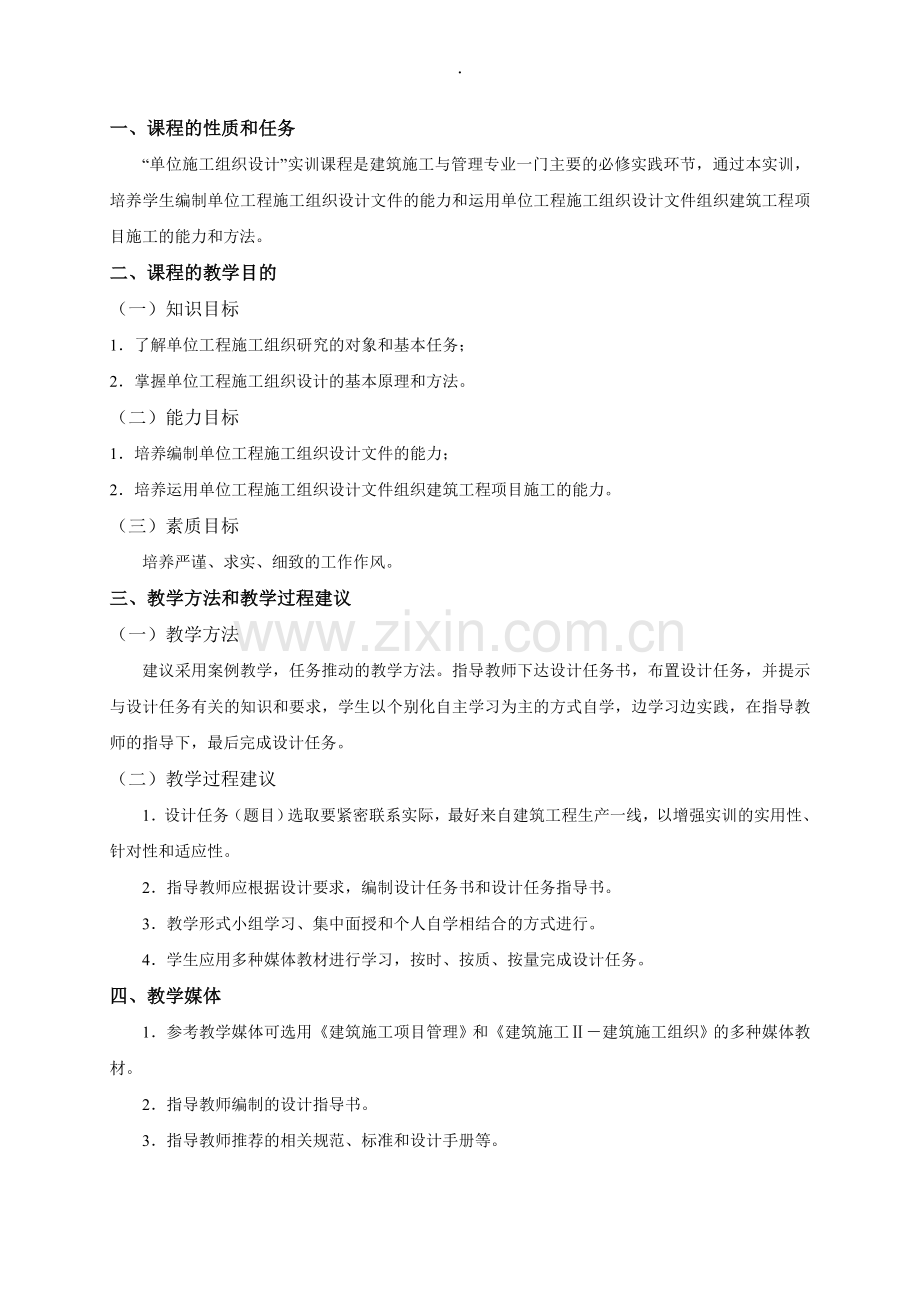

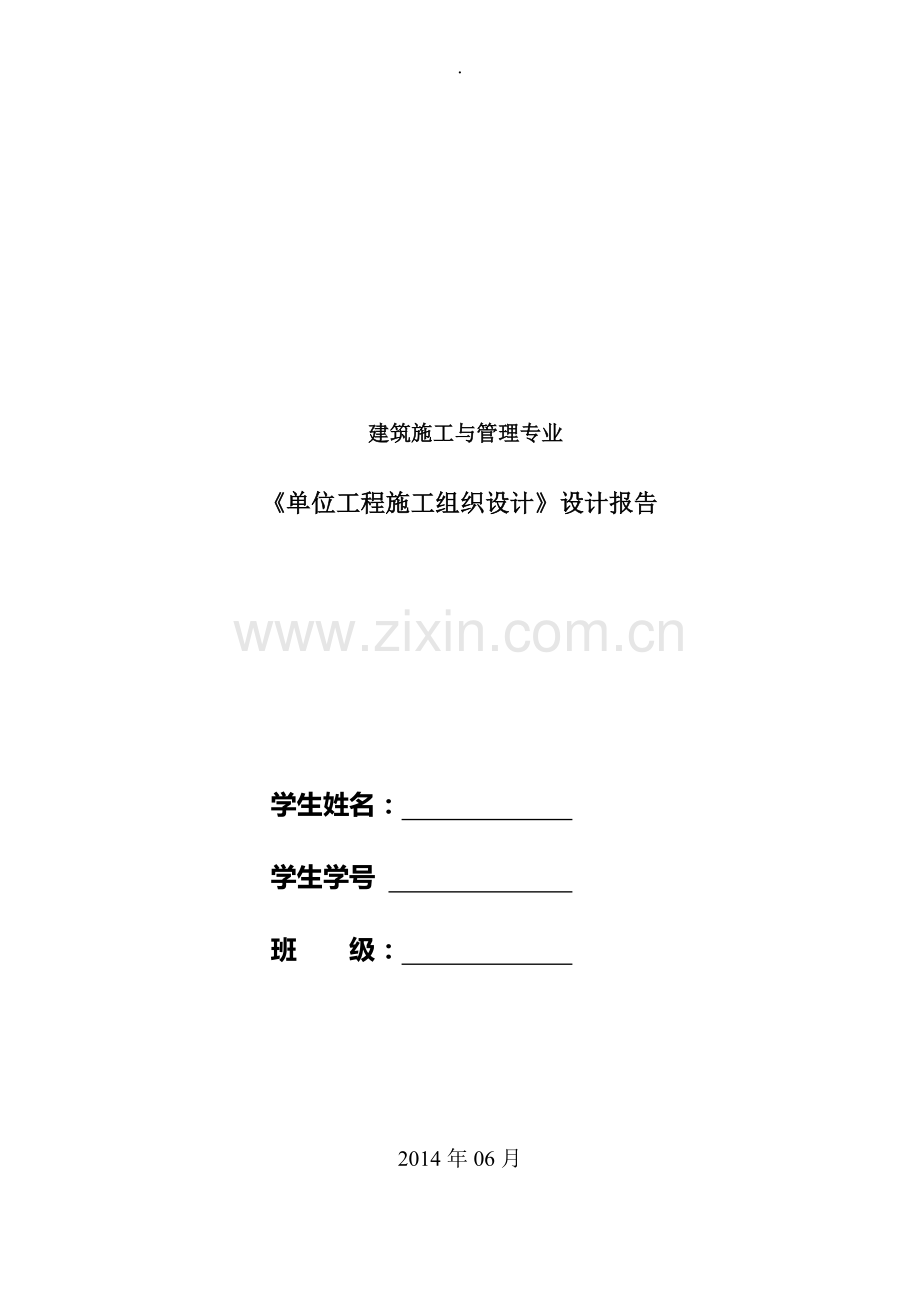

建筑施工与管理专业单位工程施工组织设计设计报告学生姓名： 学生学号 班 级： 2014年06月一、课程的性质和任务“单位施工组织设计”实训课程是建筑施工与管理专业一门主要的必修实践环节，通过本实训，培养学生编制单位工程施工组织设计文件的能力和运用单位工程施工组织设计文件组织建筑工程项目施工的能力和方法。二、课程的教学目的（一）知识目标1了解单位工程施工组织研究的对象和基本任务；2掌握单位工程施工组织设计的基本原理和方法。（二）能力目标1培养编制单位工程施工组织设计文件的能力；2培养运用单位工程施工组织设计文件组织建筑工程项目施工的能力。（三）素质目标培养严谨、求实、细致的工作作风。三、教学方法和教学过程建议（一）教学方法建议采用案例教学，任务推动的教学方法。指导教师下达设计任务书，布置设计任务，并提示与设计任务有关的知识和要求，学生以个别化自主学习为主的方式自学，边学习边实践，在指导教师的指导下，最后完成设计任务。（二）教学过程建议1设计任务（题目）选取要紧密联系实际，最好来自建筑工程生产一线，以增强实训的实用性、针对性和适应性。2指导教师应根据设计要求，编制设计任务书和设计任务指导书。3教学形式小组学习、集中面授和个人自学相结合的方式进行。4学生应用多种媒体教材进行学习，按时、按质、按量完成设计任务。四、教学媒体1参考教学媒体可选用建筑施工项目管理和建筑施工建筑施工组织的多种媒体教材。2指导教师编制的设计指导书。3指导教师推荐的相关规范、标准和设计手册等。五、课程考核1本课程的考核成绩由平时成绩和最终提交成果的成绩综合确定。平时成绩占20，根据学生学习态度和设计任务完成进度评定。最终提交成果的成绩占80，根据设计任务书规定任务完成情况和质量进行评定。2本课程的考核由省级电大负责组织，并应制定相应的实施细则。六、设计资料：（一）设计题目：某公司综合办公楼施工组织设计（二）工程概况：1、本工程为某公司综合办公楼具体位置见附图。2、 该工程为底层框架，上部四层为砖混房屋，平面形状呈一字形，建筑物宽为12.5m，长为43.2m，层高为：底层4.2m，其余各层高3m，房屋总高度为16.8m。建筑面积为2916m2，基础为钢筋混凝土独立基础，底标高为-2.5m，并设有截面为500mm 600mm地梁，地梁顶标高为-0.16m，进深梁截面尺寸为850 mm400mm，首层顶板为现浇，板厚150mm；上部每层设有钢筋混凝土圈梁和抗震构造柱，板为预制空心板，楼梯为现浇楼梯。室内外高差0.6m。装饰方面：内墙为普通抹灰，外墙贴面砖，地面为水泥砂浆地面，板底勾缝，室内均刮腻子，喷大白二道。（三）施工条件：1、本工程位于市区，交通运输方便，水电均由原有建筑引出，现场不设变压器，现场已平整。2、各种预制构件均可在预制厂制作，然后用汽车运往工地，也可组织随吊随运。现场可不加工厂，材料和劳动力、机械设备均满足施工需要。3、施工日期从2010年3月15日10月15日，共计7个月。施工期间平均气温为50C250C，土为二类土，地下水位4.0m，主导风向为西北风，本地区7、8月份为雨季，不考虑冬季施工。（四）设计任务和要求：1、工程概况2、施工方案说明书3、编制施工进度计划表（2号图）4、施工平面布置图（2号图）5、各项技术组织措施：资源及资金计划；安全文明施工措施及环境保护措施；6、主要技术经济指标。建筑施工与管理专业单位工程施工组织设计指导书施工组织课程设计，要综合应用各门与本设计有关的课程，联系各种实习活动接触过的生产情况检验所学的理论知识，再以理论解决生产中出现的实际问题。在整个施工组织设计过程中，要着重做一案一表，一图的设计工作。即：施工方案的选择（其中主要解决施工方法，施工顺序，流向和施工机械的确定）；施工进度计划的编制（流水施工进度表或流水网络计划）；施工平面的布置（合理布置各种材料，机具等）。以掌握施工组织设计的基本理论和编制方法，为毕业后从事建筑工程施工，组织，管理工作打下基础。一、课程设计的步骤：（一）单位工程建设概况；建筑设计概况；结构设计概况；其他设计概况；工程施工概况。（二）施工方案的选择方法步骤：1、确定各主要分部分项工程的施工方法，施工顺序和机械选择及计算。2、确定各分部分项工程的起点流向和流水组织形式。3、确定各分部分项工程，保证工程质量措施，节约材料降低成本措施，安全施工措施，成品保护措施以及雨季施工措施。 （三）施工进度计划编制的方法和步骤： 1、根据施工对象，划分流水施工段和施工项目。本工程计可分为两个施工段，施工项目及工程量和工种限定人数已定，见附表1。 2、根据施工项目的工程量和工种人数，查定额计算出劳动量和流水节拍。 3、初步编制施工进度计划。 4、检查调整计划，绘制正式进度计划。（四）施工平面图的布置：布置内容见附表21、根据建筑总平面图的位置尺寸，首先绘出拟建筑和已有建筑（包括地上地下）2、根据拟建筑布置起重机的位置尺寸和搅拌位置。3、根据起重机械和搅拌机的位置布置各种材料及预制构件中的堆放位置，并根据材料的使用量堆放时间计算其堆放面积。4、根据现场条件和材料堆放布置现场运输道路。5、根据工程需要布置各种临时设施，并根据使用人数计算出所需面积。6、根据现场用水量和用电量计算其水电管网的管径和断面并根据使用地点布置水电管网图。二、参考资料1、建筑施工项目管理2、建筑施工组织教科书3、建筑施工建筑施工组织4、建筑施工技术教科书附表1：施工项目工程量一览表序号施工过程名称产量定额单位工程量限额人 数底层一层二层三层四层1开挖基坑450m3402浇砼垫层1.27m3 40203砼独立基础1.241m3 325204地梁1.21m3 45205回填土7.14m3 306框架柱0.96m3 68207框架梁1.23m3 78208现浇板1.35m3 75209楼梯2.37m2 21 21 21 212010砌砖墙1.54m2 243 574 574 574 5743011构造柱砼0.67m3 9 9 9 91012圈梁0.74m3 15 15 15 151013吊装楼板0.43m3 32 32 32 321214焦渣找坡3.17m3 721215蛭石保温1.15m3 1121216找平层16.67m2 5801217防水层25m2 6601018楼地面8.47m2 564 564 564 564 5642519内墙抹灰90.9m2 442 905 905 905 9052520顶棚抹灰35.71m2 520 520 520 520 5202521外墙面砖1.46m2 200 240 240 240 2402522门窗安装6.65m2 160 190 190 190 1901823玻璃油漆8.26m2 160 190 190 190 190824刮腻子9.8m2 442 905 905 905 9051525散水台阶7.04m3 110附表2：单位工程施工平面图布置内容序号布置内容数量序号布置内容数量1拟建建筑物、原有建筑物12石灰堆场50 m22垂直运输机械13楼板90 m23混凝土搅拌站25 m214砖堆90 m24水泥库30 m215模板40 m25钢筋堆场60 m216办公室60 m26钢筋加工棚50 m217休息室60 m27石子堆场100 m218开水室10 m28砂子堆场150 m219传达室10 m29五金仓库30 m220厕所男、女各10 m210木材加工棚50 m221临时道路、围墙、水、电管线11木材堆场60 m222
