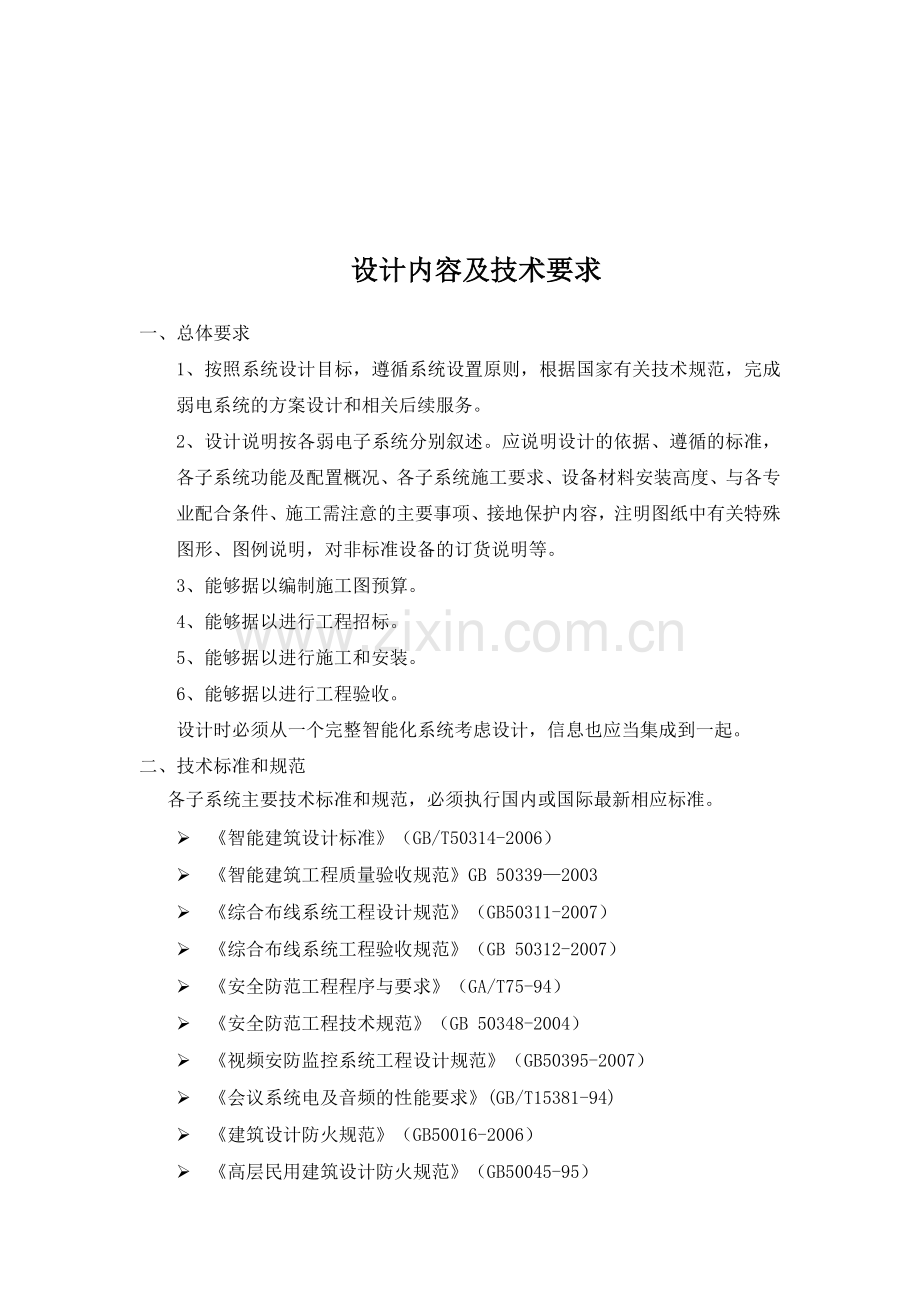

设计内容及技术要求

一、总体要求
1、按照系统设计目标，遵循系统设置原则，根据国家有关技术规范，完成弱电系统的方案设计和相关后续服务。
2、设计说明按各弱电子系统分别叙述。应说明设计的依据、遵循的标准，各子系统功能及配置概况、各子系统施工要求、设备材料安装高度、与各专业配合条件、施工需注意的主要事项、接地保护内容，注明图纸中有关特殊图形、图例说明，对非标准设备的订货说明等。
3、能够据以编制施工图预算。
4、能够据以进行工程招标。
5、能够据以进行施工和安装。
6、能够据以进行工程验收。
设计时必须从一个完整智能化系统考虑设计，信息也应当集成到一起。
二、技术标准和规范
各子系统主要技术标准和规范，必须执行国内或国际最新相应标准。
Ø 《智能建筑设计标准》（GB/T50314-2006）
Ø 《智能建筑工程质量验收规范》GB 50339—2003
Ø 《综合布线系统工程设计规范》（GB50311-2007）
Ø 《综合布线系统工程验收规范》（GB 50312-2007）
Ø 《安全防范工程程序与要求》（GA/T75-94）
Ø 《安全防范工程技术规范》（GB 50348-2004）
Ø 《视频安防监控系统工程设计规范》（GB50395-2007）
Ø 《会议系统电及音频的性能要求》(GB/T15381-94)
Ø 《建筑设计防火规范》（GB50016-2006）
Ø 《高层民用建筑设计防火规范》（GB50045-95）
Ø 《建筑内部装修设计防火规范》（GB50222-95[2001年修订版]）
Ø 《民用建筑电气设计规范》（JGJ16-2008）
Ø 《信息安全等级保护管理办法》（公通字[2007]43号）
Ø 《计算站场地安全要求》(GB9361-88)
Ø 《电子信息系统机房设计规范》(GB50174-2008)
Ø 《电子计算机场地通用规范》（GB/T 2887-2000）
Ø 《建筑物电子信息系统防雷技术规范》（GB 50343-2004）
Ø 《电气装置安装工程接地装置施工及验收规范》（GB 50169-2006）
Ø 《火灾自动报警系统设计规范》GB50116-98
上述技术标准和规范如有不足之处或未能达到国际最新标准时，系统承建方应使系统的设计、施工及选用的设备和材料符合最新版本的国家标准、规范。
三、设计原则
1、智能建筑工程设计，应贯彻国家关于节能、环保等方针政策，应做到技术先进、经济合理、实用可靠。
2、 智能建筑的智能化系统设计，应以增强建筑物的科技功能和提升建筑物的应用价值为目标，以建筑物的功能类别、管理需求及建设投资为依据，具有可扩性、开放性和灵活性。
3、 智能化系统在设计过程中应采取有效措施来保证系统的可靠性，包括提高系统的冗余能力，增加关键设备的容错性等；并保证系统的高效率性。
4、 智能建筑工程设计，应执行GB/T50314-2006《智能建筑设计标准》及符合国家现行有关标准的规定。
四、各弱电系子统技术要求
弱电系统工程以满足需求为总体目标，方案的设计及产品的选型力求做到功能实用、以人为本、技术先进、成熟可靠、经济合理、施工维修方便，并留有可扩展、可升级的余地，要充分考虑管理维护的可视化、层次化和控制的实时性，做到系统的所有资源一目了然。各子系统均使用标准数据库技术，可以实现网上数据共享。
各系统主要设备及主材应提供三种及以上同等档次的品牌推荐。
（一）结构化综合布线系统
1.系统总体要求
综合布线系统在设计时需要充分考虑与土建、装修、空调、水电等基础建设相配合，同时对使用部门和管理部门进行调研后，设计出更加合理化，高扩展性的系统。系统应根据相关国内及国际主要最新相应标准设计，系统汇总语音及数据系统的线路，从而组成一个模块化、系统化、灵活性极高的综合布线系统，能够连接及支持语音、数据及图象信息。
2.设计原则
综合布线系统的设计除了满足总体设计原则外，还应满足扩展性和易维护性原则，即系统采用模块化结构设计，便于模块式扩展和故障定位。
3.技术要求
综合布线系统综合布线系统设计中应根据工作区功能的划分，弹性规划工作区各信息点，工作区全部采用6类模块；每间办公室设计2个公共信息点；便于数据和语音的互换；水平主干全部采用6类非屏蔽双绞线（低烟无卤）。整个大楼需要无线网络覆盖时考虑AP点（每个位置按1用1备设计）的布线。
（二）安防监控系统
安全防范系统包括闭路电视监控系统方式构成大楼多方位、立体化的综合保安防护体系，保证大楼内设备、人员的安全。并将所发生事件的全过程以视频记录方式进行备份记录，为处理事故现场提供了确实可靠的法规依据。
安全防范系统监控范围：公共部位：主要出入口通道、大厅、电梯、对外通道门等。系统设计应满足监控区域有效覆盖、布局合理、图像清晰、控制有效的基本要求。系统在正常工作条件下，图像质量应不低于4 级。视频监控系统的制式应采用与通用的电视制式一致，系统应自成网络独立运行。

（三）消防系统工程
机房的自动消防报警系统
在计算机房内，为了确保能正确的掌握异常状态，一旦出现火灾能够准确、迅速地报警和灭火，需要在机房内装置自动消防报警系统。
自动消防报警系统应能自动监测火情、自动报警、自动切断电源和启动自动灭火系统设备或通过其它应急设施，来实现消防系统的自动化。
自动消防报警系统应具备的作用
1)可在监视人员不易觉察到的部位进行监测，尽早发现火情，及时采取消防措施，尽快扑灭火灾，将火灾的损失减至最小。
2)报警系统和自动灭火系统应与空调、通风系统联动。火灾自动报警系统应设有自动和手动两种触发装置。能自动切断电源、关闭风门，从而使火灾控制在最小的范围内。
消防喷淋系统
系统安装报警装置，可以在发生火灾时自动发出警报，自动控制式的消防喷淋系统还可以自动喷水并且和其他消防设施同步联动工作，有效控制、扑灭初期火灾。每10——20平方米的范围布置一个喷淋头。

（四）机房防雷接地系统
防雷系统工程：机房电源三级防雷系统和信号防雷系统的安装
中心机房防雷系统工程设计主要针对机房电源部分，重点考虑因雷击或线路过电压对计算机及其相关设备造成的损坏，进行合理的等电位连接，主要是抑制雷电瞬间过压和雷击电磁脉冲(LEMP)，从而提高整体机房的耐雷电冲击水平。
电源第一级防雷：在引入机房电源室总配电柜电源入口处加装三相五线制增强型防雷器，其通流容量不小于60KA，残压≤2KV，响应时间〈25ns，作为机房电源系统第一级防雷保护措施。
电源第二级防雷：在电源室的UPS电源设备输入端加装三相五线制增强型防雷器，此种防雷模块通流容量不小于40KA，残压≤1600V，响应时间〈25ns，作为机房电源系统的第二级防雷保护措施。
电源第三级防雷：在电源室的UPS输出配电柜的总输入端安装电源精细防雷器，此种防雷模块通流容量不小于10KA，残压≤1500V，响应时间〈 25ns，作为机房电源系统的第三级防雷保护措施。

五、设备需求清单

综合布线系统
序号
设备名称
规格参数
数量
单位
备注
1
六类非屏蔽模块
六类非屏蔽模块
700
个

2
单口面板
单口 白色
100
个

3
双口面板
双口 白色
300
个

4
六类非屏蔽双绞线
六类
139
箱

5
24口六类配线架
24口六类
28
个

6
配线架六类模块
六类
700
个

7
理线器
配套
40
个

8
1对RJ45-110跳线
2米
100
根

9
六类非屏蔽跳线
2米成品跳线
700
根

10
交换机理线器
配套
20
个

水平钢制桥架
200*100mm ，壁厚1.2mm
350
米

垂直钢制桥架
500*200mm，壁厚1.5mm
45
米

KBG20线管
壁厚1.2mm
800
米

KBG25线管
壁厚1.2mm
1000
米

86盒
国标，壁厚1.2mm
700
个

辅材

1
批

视频监控系统
序号
设备名称
规格参数
数量
单位
备注
1
半球摄像机
1/3″ SONY Super HAD CCD；水平分辨率达到600TVL；最低照度彩色感光度模式0.15Lux；SSNRIII（三星超级降噪技术）；OSD；焦距：SCD-2020P：3.7mm；电压:DC12V/AC24V
14
台

2
16路硬盘录像机
支持USB2.0接口，16路BNC接口；1个，RJ45 10M/100M自适应以太网口，1个RS-232接口，1个RS-485控制接口，1个RS-485键盘接口，3个，USB2.0
1
台

3
16路视频分配器
16路进32路出
1
台

4
32路进8路出矩阵
视频输入：0.5～2.0Vp-p BNC 75欧姆；视频输入数量：256；视频输出： 1.0Vp-p BNC 75欧姆；视频输出数量：32视频放大器的宽带：（-3DB）>15Mhz；不平度： < 1DB;信噪比：>40DB;串扰：< -60dB ;切换方式：全交叉点矩阵;视频输出接口：BNC插座;视频输入接口：BNC插座;音频输出接口：莲花插座;音频输入接口： 莲花插座;控制时间：60ms;通信协议：RS-485;连接类型：8针 RJ-45连接器
1
台

矩阵控制键盘
功能全面，有多项菜单设置，及多种辅助功能;液晶显示，汉字菜单方便使用;防死机，干扰性好;带摇杆，可方便控制云台镜头;可控制带预制台的变速云台及高速球;既可作为主控键盘使用，也可作为付控键盘使用;既可由矩阵提供电源，也可自配电源;多个485接口。
1
台

5
存储硬盘
1T
4
块

22寸液晶监视器
ML22
2
台

三工位操作台
钢质
1
台

摄像机电源
DC12V/24V
14
个

监控电源箱
包含空开、电源等
3
个

电源线
RVV2*1.0
1400
米

视频信号线
SYV-75-5
1400
米

控制线
RVSP2*1.0
1000
米

KBG20线管
壁厚1.2mm
500
米

辅材

1
批

消防自动报警系统
序号
设备名称
规格参数
数量
单位
备注
1
报警联动控制器
JB-QG-GST5000(含联动控制器)
1
台

2
消防电源
GST-LD-D06
1
台

3
消防广播主机
GST-GF300
1
台

4
消防电话机
GST-TS-Z01A
1
台

5
火灾显示盘
ZF-500
8
台

6
接线端子箱
GST-JX100
8
台

7
短路隔离器
GST-LD-8313
8
只

8
烟感探测器
JTY-GD-G3
245
只

9
手报（带电话插孔）
J-SAP-8402
30
只

10
消火栓按钮
J-SAM-JST9124
29
只

11
控制模块
GST-LD-8301
30
只

12
输入模块
GST-LD-8300
16
只

13
多线控制模块
GST-LD-8302C
10
只

14
消防喇叭
YXJ3-4A
54
只

15
消防电话分机
GST-TS-100A
2
部

16
声光报警器
HX-100A
22
只

17
安全出口、疏散指示标

3
10套

18
应急照明灯具安装

3
10套

19
金属软管敷设
Φ19金属软管
22
10m

20
KGB电管敷设
Φ16 KGB电管
24
100m

21
KGB电管敷设
Φ20 KGB电管
15
100m

22
阻燃线
ZR-RV-1.5
63
100m

23
阻燃线
ZR-RVS-2*1.5
44.1
100m

24
自动报警系统装置调试

1

消防喷淋系统
序号
设备名称
规格参数
数量
单位
备注
1
镀锌钢管螺纹连接
DN25(拆装)
17.6
10m

2
下垂喷头安装
DN15(拆装)
25.8
10只

3
闸阀
DN150(拆装)
6
个

4
闸阀
DN100(拆装)
6
个

5
止回阀
DN100(拆装)
6
个

6
软接头
DN100(拆装)
6
个

7
闸阀
DN50(拆装)
4
个

8
止回阀
DN50(拆装)
2
个

9
软接头
DN20(拆装)
2
个

10
脚手架搭拆费

防雷接地系统
序号
设备名称
规格参数
数量
单位
备注
1
第一级防雷器
V25-B/1+NPE
1
只

2
第二级防雷器
V20-C/1+NPE
2
只

3
第三级防雷器
V10/2
2
套

4
安装配件（空开、铜线鼻、连接线等）

5
组

5
机房逻辑接地铜牌
30*3mm
8
米

6
铜牌支撑

10
套

7
等电位连接
BVR6mm2
1
组

8
接地汇流排

1
组

9
地引线（50mm2铜芯线）

100
m

10
辅材

1
组
