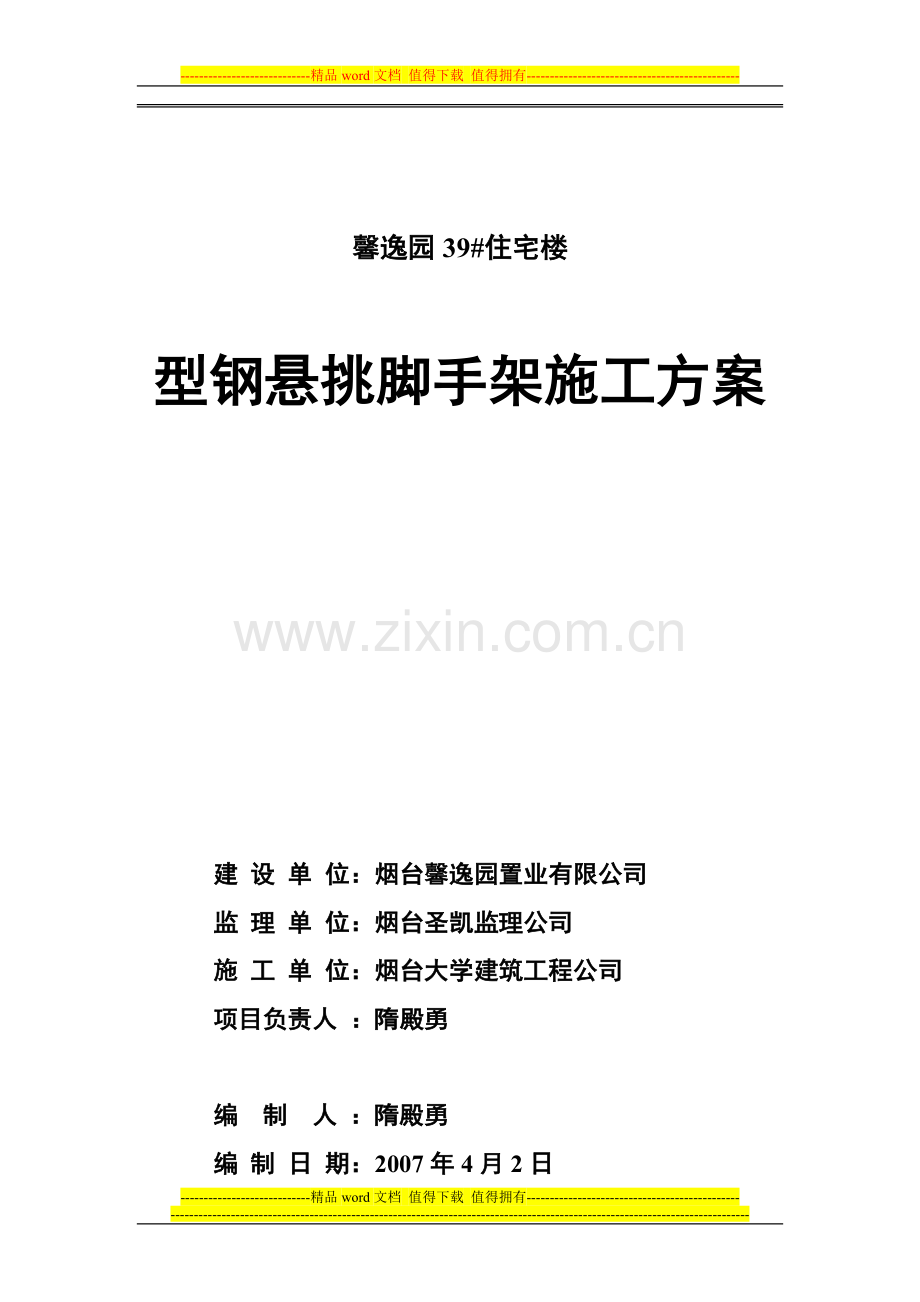

馨逸园39#住宅楼

型钢悬挑脚手架施工方案

建 设 单 位：烟台馨逸园置业有限公司
监 理 单 位：烟台圣凯监理公司
施 工 单 位：烟台大学建筑工程公司
项目负责人 ：隋殿勇

编 制 人 ：隋殿勇
编 制 日 期：2007年4月2日

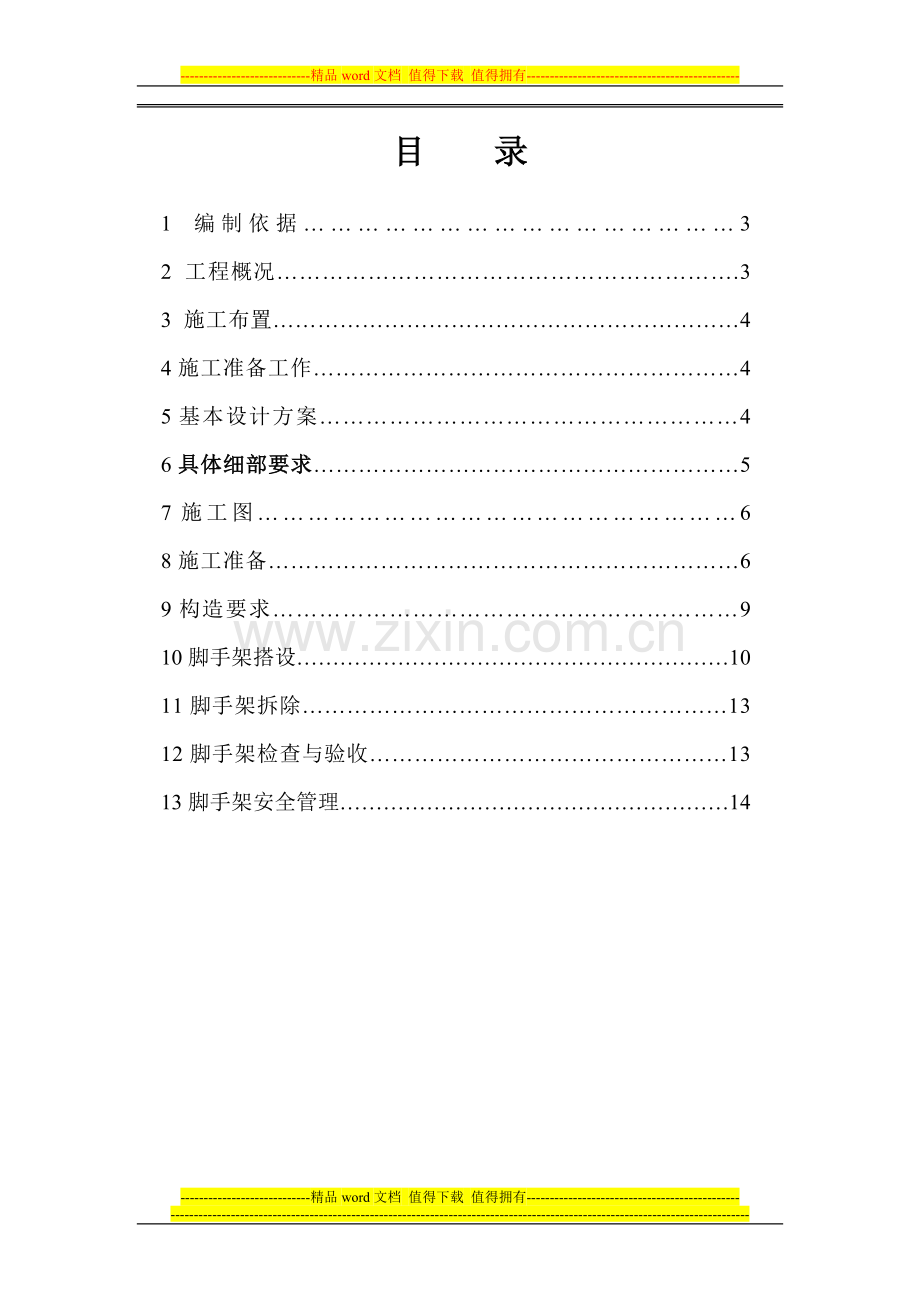

目 录
1 编制依据…………………………………………3
2 工程概况…………………………………………………….3
3 施工布置………………………………………………………4
4施工准备工作…………………………………………………4
5基本设计方案………………………………………………4
6具体细部要求…………………………………………………5
7施工图…………………………………………………6
8施工准备………………………………………………………6
9构造要求……………………………………………………9
10脚手架搭设……………………………………………………10
11脚手架拆除…………………………………………………13
12脚手架检查与验收…………………………………………13
13脚手架安全管理………………………………………………14

施工方案编制内容
一、编制依据
1、本施工方案设计严格按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001、J84-2001）编制，本工程扣件式钢管脚手架的设计与施工除符合以上规范外，还符合国家现行有关强制性标准的规定。
2、建筑施工搭设的脚手架，根据JGJ59-99“建筑施工安全检查标准”，应满足以下的要求：
（1） 立杆底部固定必须牢固。
（2） 立杆除必须满足间距要求外，中间还应设置大横杆，以增加立杆的刚度。
（3） 外挑杆件与建筑结构连接必须牢固。
（4） 悬挑架应为型钢，外端须有可调式钢丝绳斜拉连接。
（5） 建筑施工搭设的悬挑脚手架必须有设计计算书，并经上级审批。
（6） 悬挑脚手架必须按现行国家的搭设和验收标准进行搭设拆卸。
二、工程概况
2.1工程特点
本工程为地下二层地上十一层的高层住宅楼工程，楼西侧和北侧有我公司承包的与住宅楼配套的车库和网点工程，为保证不影响车库和网点工程开工，并在住宅楼主体施工期间完成周围回填工程的总体施工部署，39#住宅楼从地上结构三层开始外脚手架采用悬挑式。
三、施工布置
施工组织机构设置及项目管理人员的组成：
项目经理：陈肇南

技术员 韩继超
技术员 杜 鹏
顾 鹏

材料员 朱春江
安检员 原寿雨
技术负责 胡振国
施工员 郭胜军

质量员 原寿雨

四、施工准备工作
4.1技术准备工作
内业技术准备：组织项目部成员熟悉图纸,由技术人员编制施工方案、环境安全技术措施、安全技术交底，并向施工员、班组进行安全技术交底，对职工进行安全施工教育。
外业技术准备：熟悉施工现场。
五、基本设计方案
1、斜拉式脚手架：本工程住宅楼三层顶板开始设置悬挑。悬挑梁采用16号工字钢，长度为3米，立杆纵距为1.35米，立杆横距0.9米，立杆布距1.8米，在楼面预埋两道圆钢φ20吊环，工字钢外端用钢丝绳斜拉，斜拉用的钢丝绳采用6×19，直径为15.5毫米。最高部位脚手架高度为28米，共计为16步架，脚手架上操作层为1步架。
2、脚手架搭设尺寸为：立杆横距为0.9m，立杆纵距为1.35m，脚手架内立杆距外墙表面0.3m。立杆步距以1.8m为基本值，结合本立杆所在平面的纵向尺寸，进行调整确定。
3、连墙件与建筑物的连接采用双扣件刚性连接，连墙件采用三步三跨，菱形布置。连墙杆与脚手架的连接、连墙杆与建筑物的连接（连接点隔排三扣件其余双扣件连接）。
4、脚手架采用φ48×3.0钢管搭设，铺木脚手板。
5、相邻步架的大横杆设置在立杆的内侧。
6、与楼层连接采用钢管连接，采用6米钢管间距4 m。隔层设置并与外侧大横杆连接，所有连墙件都采用双扣件连接（局部增加至三扣件连接）。拉结到上层框架柱上，无法与框架柱连接的部位，可在该部位采用刚性连接的方式，在外伸楼板上预埋2φ6的拉结钢筋，间距为4m。采用拉筋时，应采用顶撑，顶撑应可靠的顶在混凝土构造柱、框架柱、圈梁等结构部位。
六、具体细部要求
1、型钢的预埋拉环
根据悬挑脚手架计算书，拉环直接应大于2mm,拉环应采用HPB235级钢筋制作，严禁使用冷加工钢筋。拉环埋入混凝土的深度不小于30d,,并应焊接或绑扎在钢筋骨架上，拉环一定要压在楼板下层钢筋下面，并要保证两侧30cm以上搭接长度。
拉环示意图：
2、吊索预埋拉环
根据悬挑脚手架计算书，拉环直接应大于12mm,拉环应采用HPB235级钢筋制作，严禁使用冷加工钢筋。吊索拉环应埋设在型钢放置层的上一层的结构梁上，拉环埋入混凝土的深度不小于30d,,并应焊接在梁钢筋上，并要保证两侧30cm以上搭接长度。
3、斜拉钢丝绳
每根工字钢I16挑梁端部采用6×19，直径为15.5mm的钢丝绳斜拉；上端通过花篮螺栓与预埋在楼面的吊环连接。配套线夹每端3只，间距150毫米，紧固牢靠，钢丝绳自由端长度不得小于200mm。索具螺旋扣（又叫花篮螺栓）选用∞型，螺旋扣号码为3.8。
七、绘制施工图
（详见用附图）
八、施工准备
1、施工前应按施工组织设计中的有关脚手架的要求，向支设架体和使用人员进行技术交底。
2、按照下列要求对钢管、扣件、脚手板等进行检查验收，不合格的不得使用。
钢管：脚手架钢管质量符合现行的国家标准《碳素结构钢》（GB/T700）中的Q235—A级钢的规定。
采用φ48×3.0钢管，每根钢管的最大质量不应大于25KN。新旧钢管的尺寸、表面质量和外形分别符合《规范》第8.1.1、第8.1.2条的规定。钢管上严禁打孔。
扣件：采用GB978-67《可锻铸铁分类及技术条件》的规定，机械性能不低于KT33-8的可锻铸铁制造。扣件的附件采用的材料应符合GB700-79《普通碳素结构钢技术条件》中A3钢的规定；螺纹均应符合GB196-81《普通螺纹》的规定；垫圈应符合GB96-76《垫圈》的规定。铸铁不得有裂纹、气孔、砂眼或其他影响性能的铸造缺陷；并应将影响外观质量的粘砂、浇冒口残余、披缝、毛刺、氧化皮等清除干净。扣件活动部位应转动灵活，旋转扣件的两旋转面间隙应小于1mm。扣件表面应进行防锈处理。脚手架采用的扣件，在螺栓拧紧扭力距65N·m，不得发生破坏。
脚手板：采用木脚手板。
连墙杆：采用钢性连墙杆。
安全网：采用绿色密目安全网。
3、经检验合格的配件应按品种、规格分类，堆放整齐平稳，堆放场地不得有积水。
九、构造要求
1、 纵向水平杆的构造应符合下列规定：
（一）纵向水平杆宜设置在立杆内侧，其长度不得小于3跨。上下大横杆的接长位置应错开布置在不同的立杆纵距中，与相近立杆的距离小于纵距的1/3。相邻步架的大横杆应错开布置在立杆的内侧和外侧，以减少立杆偏心受载影响。
（二）纵向水平杆接长采用搭接。应符合下列规定：
搭接长度不应小于1m，杆件搭接处应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。接头位置应上下里外错开，即同一步架里外两根大横杆的接头，不宜在同一跨内，上下相邻的两根大横杆的接头也应错开一根立杆。
（三）纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。
2、 横向水平杆的构造要求应符合下列规定：
（一）主节点处必须设置一横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中靠墙一端的外伸长度为500mm。
（二）作业层上的非主节点处的横向水平杆，宜根据支撑脚手板的需要等间距设置，本工程按照立杆纵距1.35米在各水平杆和立杆交界处均设置横向水平杆。
（三）双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上。
3、 脚手板设置应符合下列规定：
（一） 作业层脚手板应铺满、铺稳，离开墙面120-150mm；
（二）脚手板应放置在三根横向水平杆上，当脚手板长度小于2m时可采用两根横向水平杆支撑，但应将脚手板两端与其可靠固定，严防倾覆。可采用对接也可采用搭接，对接时，对接处必须设置两根横向水平杆，脚手板外伸长度为130-150mm，两块脚手板外伸长度的和不应大于300mm，搭接时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。
（三）作业层端部脚手板探头长度应取150mm，其板长两端应与支承杆可靠的固定。
4、 立杆搭设的构造要求：
（一） 每根立杆底部应插入型钢上的钢筋橛上。
（二）脚手架必须设置纵横向扫地杆，纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
（三）立杆的接长除顶层顶步可以搭接外，其余各层各步接头必须采用对接扣件连接，对接和搭接应符合下列规定：
1、立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个接头在高度方向错开的距离不宜小于500mm，各接头的中心至杆端距离不宜大于步距的1/3。
2、长度不应小于1m，采用不小于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
（四）立杆搭接到建筑物顶部时，里排立杆要低于檐口400～500mm，外排立杆要高出檐口，平屋面为800～1000mm，坡屋面大于1500mm，以便绑扎栏杆。为了使立杆顶端有足够的断面，接最后一根立杆时应将大头朝上，而将杆子的多余部分往下错（封顶）。
5、 连墙杆的构造要求：
（一） 靠近主节点设置，偏离主节点的距离不应大于300mm；
（二） 从底层第一步纵向水平杆开始设置，当该处设置有困难时应采取其他有效措施固定。
（三） 采用菱形布置
（四） 采用刚性连墙杆与建筑物可靠连接。
十、脚手架的搭设
1、 一般规定
（一）脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙杆以上二步。
（二）每搭设完一步脚手架后，应按规范要求校正步距、纵距、横距及立杆的垂直度。
2、 立杆搭设应符合下列规定：
（一）严禁将外径48mm与51mm的钢管混用。
（二）两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个接头在高度方向错开的距离不小于500mm，各接头的中心至主节点的距离不宜大于步距的1/3。
（三）始搭设时每隔6跨设置一根抛撑，直至连墙杆件安放稳定后，方可根据情况拆除。
（四）连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。
（五）顶层立杆的搭接长度不应小于1m，采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。立杆顶端伸出建筑物的高度1.5m。
3、 纵向水平杆的搭设应符合下列规定
（一） 纵向水平杆的搭设应符合本设计的构造规定。
（二） 纵向水平杆应四周交圈，用直角扣件与内外立杆固定。
4、 横向水平杆的搭设应符合下列规定
（一） 横向水平杆的搭设应符合本设计的构造归定。
（二） 横向水平杆靠墙的一端距装饰面的距离不大于100mm。
5、 向扫地杆搭设应符合本设计的构造规定。
6、 连墙件、剪力撑、横向剪力撑的搭设应符合下列归定：
（一）连墙件的搭设应符合本设计的构造要求；当脚手架施工操作层高出连墙件两步时，应采取临时稳定措施，直到上一层连墙杆搭设完成后方可根据情况拆除。
（二）撑、横向剪力撑的搭设应符合本设计的构造要求；并应随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均应必须支承在型钢上。
（三）脚手架搭设至三步以上时，即应绑扎栏杆、挡脚板、抛撑或剪刀撑等，最下一步斜撑或剪刀撑的底脚应距立杆700mm。
7、扣件安装应符合下列规定：
（一） 扣件规格必须与钢管外径相同。
（二） 栓拧紧扭力距不应小于40KN·m，且不应大于65KN·m。
（三）在主点处固定横向水平杆、纵向水平杆、剪力撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。
（四）接扣件开口应朝上或朝内。
（五）各杆杆端头伸出扣件盖板边缘的长不应小于100mm。
8、作业层、斜道的栏杆和挡脚板的搭设应符合下列规定：
（一） 栏杆和挡脚板均应搭设在外立杆的内侧。
（二） 上栏杆上皮高度应为1.2m。
（三） 挡脚板高度不应小于180mm。
（四） 中栏杆居中设置。
9、脚手板的铺设应符合下列归定：
（一） 脚手板应铺满、铺稳，离开墙面120—150mm。
（二）采用对接或搭接时均应符合本设计要求；脚手板的探头应用直径3.2mm的镀锌钢丝固定在支承件上。
（三）角、斜道平台口处的脚手板，应与横向水平杆可靠连接、防止滑动。
（四）顶层作业层的脚手板往下计，宜每隔12m铺满一层脚手板。
十一、脚手架的拆除
1、 拆除脚手架前的准备工作应符合下列规定：
（一）应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求。
（二）根据检查结果补充完善施工组织设计中拆除顺序和措施，经主管部门批准后方可实施。
（三）拆除前由单位工程负责人进行拆除安全技术交底。
（四）清除脚手架上的杂物地面障碍物。
2、 脚手架拆除时应符合下列规定
（一）拆除作业必须由上至下、逐层拆卸，严禁上下同时作业。
（二）连墙杆必须随脚手架逐层拆除，严禁先将连墙整层或数层拆除后再拆卸脚手架，分段拆除高度不应大于两步，如高差大于两步应增设连墙杆加固。
（三）段分面拆除时，对不拆除的脚手架两端应按规定设置连墙杆和横向斜撑加固。
3、 卸料时应符合下列规定
（一）各构件严禁抛至地面。
（二）运至地面的构配件应按规范要求及时检查、修整与保养，并按品种、规格随时堆放整齐。
十二、脚手架的检查与验收
1、严格按照规范规定对进场构配件进行检查、验收，不合格的构配件严禁使用。
2、脚手架及其基础应在下列阶段进行和验收
（一）基础完工后，脚手架搭设前。
（二）作业层上施加荷载前。
（三）每搭设完10—13米高度后。
（四）达到设计高度后。
（五）遇有六级大风和大雨后。
（六）停用超过一个月。
3、验收依据：
（一）《规范》
（二）本施工组织设计
（一） 技术交底文件
4、手架定期检查项目：
（一）杆件的设置和连接是否符合构造要求。
（二）基地是否积水、底座是否松动、立杆是否悬空。
（三）扣件螺栓是否松动。
（二） 立杆的沉降与垂直度偏差是否符合规范要求。
（三） 安全防护措施是否符合要求。
（四） 是否超载。
十三、脚手架搭设的安全管理
1、操作人员必须持证上岗。
2、搭设脚手架人员必须戴安全帽、安全带、穿防滑胶鞋。
3、脚手架的配件质量和搭设长度应按规范要求进行检查验收，合格后方可使用。
4、作业层的施工荷载应符合设计要求，不得超载。不得将模板支架、揽风绳、泵送砼和砂浆等固定在脚手架上，严禁挂起重设备。
5、网搭设应按有关规定搭设和拆除。
6、手架使用期间严禁拆除下列杆件：
（一） 主节点处纵、横水平杆和纵、横扫地杆。
（二） 连墙杆
7、在脚手架上进行电、气焊作业，必须有防火措施和专人看管。
8、搭设脚手架时，地面应设围拦和警示标志，并派专人看守，严禁非操作人员入内。

附图：

结构层上预留型钢的拉环示意图

悬挑脚手架外观图
悬挑脚手架剖面图
