雨水管道专项施工方案.doc

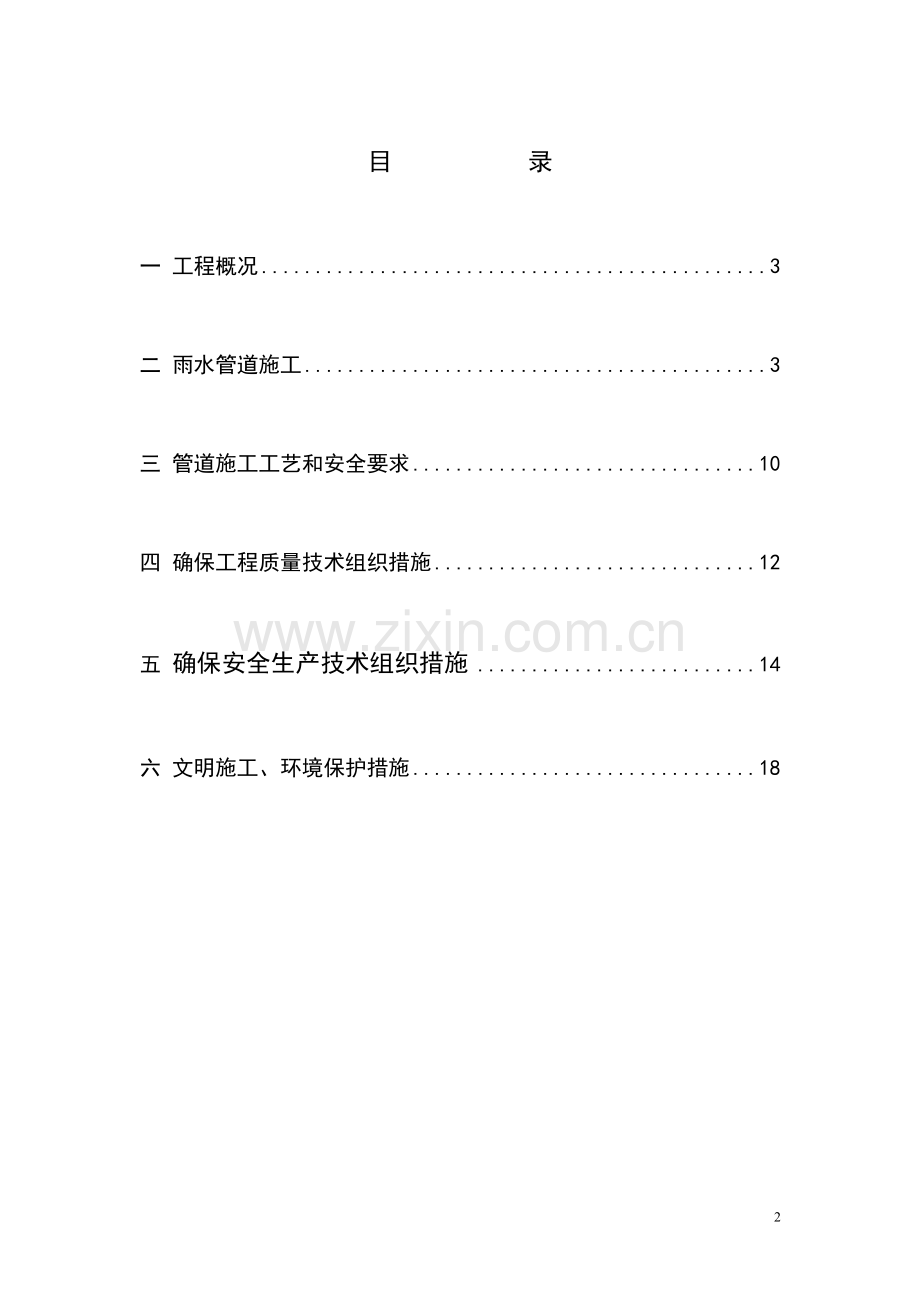

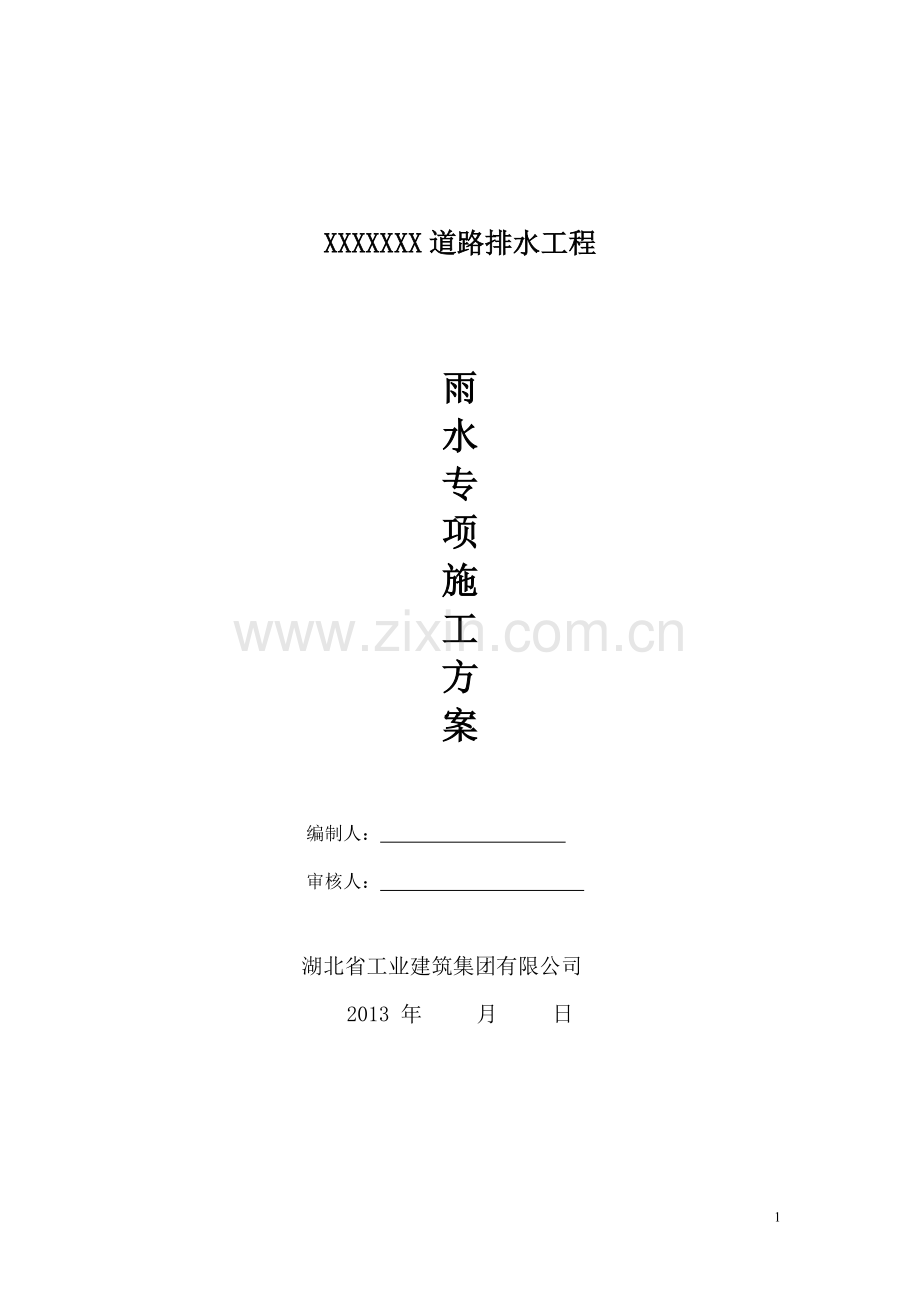

XXXXXXX道路排水工程雨水专项施工方案编制人： 审核人： 湖北省工业建筑集团有限公司2013 年 月 日目 录一 工程概况3二 雨水管道施工3三 管道施工工艺和安全要求10四 确保工程质量技术组织措施12五 确保安全生产技术组织措施14六 文明施工、环境保护措施18雨水管道工程专项施工方案一 工程概况1.工程概况XXXXX道路为城市次路。东西走向，东起鱼梁州桥，起点桩号为K1+156.682，向西依次迎旭路，东风路相交后终于炮铺街，终点桩号为看K0+013.285，全长1156.397m。雨水管道采用D2000，D1800,D1650，D1200，D800，D600，D400钢筋混凝土承插管，全长2206m二 雨水管道施工测量放线雨水管道开挖管道基础管道安装雨水预留管施工检查井、出水口砌筑闭水试验雨水管道夯填收水管铺设收水井砌筑根据施工安排采取平行流水作业，避免沟槽开挖后暴露过久，引起沟槽坍塌，将开挖土方运至以减少施工现场的土方沟槽以外5m。雨水管道方法如下： 1、测量放线按图纸放出管道中线，依据甲方提供的水准点进行闭合确定无误导入现场。监理验线，进行水准点及导线点闭合，同意下道工序施工，方可进行施工。2、雨水管道沟槽开挖因现路床太软，使用浮筒反铲挖掘机开挖管道沟槽，技术员及时检测槽底高程，质量员进行复测，以保证管道铺设高程、坡度为1：1.5。施工现场有地下水出现，在管道两侧各设一条0.3（宽）0.5（深），每50米设一个集水井，直径1.0m，采用潜水泵派专人进行降水，保持槽底无积水出现。在深沟内挖土施工时，要注意沟壁的情况，所有人员不得在沟槽内坐卧、休息，要在沟上设专人监视防止塌方伤人。沟槽开挖完毕后，现场技术员报监理进行沟槽检验，监理检验合格后方可进行下道工序。挖出的土运至路槽以外10m。3、管道基础管道基础材料用挖掘机倒运到管道基础位置，人工分层夯填。4、管道安装管道铺设前报监理检验承插管是否合格，胶圈是否有割裂、破损、汽泡、大非边等缺陷。监理检验合格后。方使用50T吊车配合人工铺设管道，管道铺设前在槽底铺设砂石基础人工夯实后开始下管，管子下沟时，一般以逆流方向铺设。承口方向与管道铺设方向一致。管道接口采用胶圈接口，套在插口上的圆形胶圈是否平直、无扭曲。安装时，橡胶圈应均匀滚动到位，放松外力后回弹不得大于10mm，就位后是否在承、插口工作面上。在铺设前用水准预先测量槽底高程，确认无误后铺设，铺设完毕后在用水准复测管顶高程以保证管道高程符合要求，绝不出现倒坡，铺设时用经纬仪打直保证管道线路符合要求。5、雨水预留管施工采用反铲挖掘机开挖沟槽，雨水预留管使用50T吊车配合人工铺设，管道采用承插管，胶圈接口，预留支管应随砌随安，管口应深入井3cm，预留管的管径、方向、标高应符合设计要求。6、雨水检查井出水口砌筑砌筑雨水检查井及出水口，砖砌检查井的流槽，应与井壁同时砌筑，表面应用1：2防水砂浆分层压实抹光。井室内的踏步及脚窝应随砌随安，其尺寸应符合设计规定。踏步在砌筑砂浆未达到规定强度前不得踩踏。检查井管顶应砖砌旋加固，当管径1000mm时，拱旋高应为250mm；当管径1000mm时，拱旋高应为125mm。矩形雨水检查井及圆形雨水检查井采用盖板式。抹面、沟缝、座浆、抹三角灰均用1：2防水砂浆。盖板下的井室最上一层砖须是丁砖。检查井井盖的型号应符合设计要求，其高程应于路面配合。所用材料从施工项目部采用自卸车运至施工现场，再用挖掘机运至槽底。7、雨水管道夯填管道工程必须在隐蔽验收合格后及时回填。沟槽回填应按沟槽排水方向由高向低分层进行。沟槽两侧应同时回填夯实，以防管道位移。采用挖掘机将材料运至槽底，槽底至管管顶500mm回填石灰土。石灰土人工分层回填夯实，夯实厚度控制在0.m,回填范围内，不得含有机物、冻土以及大于500mm的砖、等硬块；在接口处周围，应采用细粒土回填。8、收水管道铺设采用反铲挖掘机开挖沟槽，收水管使用8T吊车配合人工铺设，管道采用承插管，胶圈接口，预留支管应随砌随安，管口应深入井3cm，预留管的管径、方向、标高应符合设计要求，管与井壁接触处应严密不得漏水，收水管宜用低强等级砂浆砌筑封口抹平。收水管道回填结构层与主管道相同。10、收水口砌筑按图纸放出收水口四周边线，人工开槽后砌筑收水口，单篦式、双篦式及五蓖式收水口采用砖砌收水口。砌筑井墙，随砌随刮平缝，每砌高30cm应将墙外肥槽及时用C10混凝土填充（肥槽10cm）。收水口的砌筑及安装都要以道路边线为准。雨水收水口位置可根据道路高程做相应调整，把雨水口放在道路最低点。三、管道施工工艺和安全要求管道安装前，宜将管、管件按施工设计的规定摆放，摆放的位置应便于起吊及运送，起重机下管时，起重机架设的位置不得影响沟槽边坡的稳定。 管道安装应采用专用工具起吊，装卸时应轻装轻放，运输时应稳、绑牢、不得相互撞击；管节堆放宜选择使用方便，平整、坚实的场地，堆放时应垫稳，堆放层高应符合有关规定，使用管节时必须自上而下依次搬运。 管道应在沟槽地基，管基质量检验合格后安装，安装时宜自下游开始，承口朝向施工前进的方向，管节下入沟槽时，不得与槽壁支撑及槽下的管道相互碰撞，沟内运管不得扰动天然地基。 管道采用天然地基时，地基不得受扰动；槽底为坚硬地基时，管身下方应铺设砂垫层，其厚度须大于150mm；与槽底地基土质局部遇有松软地基，流沙等，应与设计单位商定处理措施。 管道安装时，应将管节的中心及高程逐节调整正确，安装后的管节应进行复测，合格后方可进行下一工序的施工。 新建管道与已建管道连接时，必须先检查已建管道接口高程及平面位置后，方可开挖。 沿直线安装管道时，宜选用管径公差组合最小的管节组对连接，接口的环向间隙应均匀，承插口间的纵向间隙不应小于3mm。 钢筋混凝土管节安装前应进行外观检查，发现裂缝、保护层脱落、空鼓、接口掉角等缺陷，应进行修补并经鉴定合格后，方可使用。 管座砼采用分层浇筑，管座平基混凝土抗压强度应大于5.0N/mm2，方可进行安管。管节安装前应将管内外清扫干净，安装时应使管节内底高程符合设计规定，调整管节中心及高程时，必须垫稳，两侧设撑杆，不得发生滚动，管节中心，高程复验合格后，应及时浇筑管座砼。 钢筋砼管安装时，插口进入承口后，应将管节接口环向间隙调整均匀，再用水泥砂浆填满、捣实、表面抹平，接口必须平直，填料密实，饱满、表面平整、不得有裂缝现象。 检查井底基础与管道基础同时浇筑，排水管检查井内的流槽，宜与井壁同时砌筑，表面采用水泥砂浆分层压实抹光，流槽应与上下游管道底部接顺。 井室砌筑应同时安装踏步，位置应准确，踏步安装后，在砌筑砂浆未达到规定的强度前不得踩踏，砌筑检查井时还应同时安装预留支管，预留支管的管径、方向、高程、应符合设计要求，管与井壁衔接处应严密，预留支管的管口宜采用低强度等级的水泥砂浆砌筑封口抹平。 检查井接入的管口应与井内壁平齐，当接入管径大于300mm时应砌砖圈加固，圆形检查井砌筑时，应随时检测直径尺寸，当四面收口，每层收进不应大于30mm，当偏心收口时，每层收进不应大于50mm。 砌筑检查井、雨水口的内壁应采用水泥砂浆勾缝，内壁抹面应分层压实，外壁应采用水泥砂浆搓缝挤压密实。 检查井及雨水口砌筑至设计标高后，应及时浇筑或安装顶板、井圈、盖好井盖。 管道施工完毕，在回填土前，雨水管道则应采用闭水法进行严密性试验，试验可分段进行，管道试验合格后，方可进行土方回填。 管及管件应采用兜身吊带或专用工具起吊，装卸时应轻装轻放，运输时应垫稳、绑牢，不得相互撞击；接口及钢管的内外防腐层应采取保护措施。管节堆放宜选择使用方便、平整、坚实的场地；堆放时必须垫稳，堆放高度应符合下表的规定。使用管节时必须自上而下依次搬运。 管道安装前，宜将管、管件按施工设计的规定摆放、摆放的位置应便于起吊及运送。 起重机下管时，起重机架设的位置不得影响沟槽边坡的稳定；起重机在高压输电线路附近作业与线路间的安全距离应符合当地电业管理部门的规定。 管节下沟槽时，不得与槽壁支撑及槽下的管道相互碰撞；沟内运管不得扰动天然地基。 管道安装时，应将管节的中心及高程逐节调整正确，安装后的管节应进行复测，合格后可进行下一道工序的施工。四 确保工程质量的技术组织措施质量是企业的生命，一个企业尤其是建筑施工企业，如果工程质量过不了关，那以后将不堪设想，“质量第一，用户至上”是我们对本工程的行动宗旨，不论工程大小始终把工程质量放在首位。我们对本工程的质量总体目标是创优质、争样板，让用户满意。我们在确保合格工程的基础上，争取市优质样板工程，为了达到这一目标，我们在施工准备工作、施工测量、执行新规范、质量教育、质量检查与评比、原材料检验与试验、计量控制、技术措施及岗位责任制方面将继续按照标准质量体系中质量手册，程序文件和作业指导书所规定的规章进行本工程项目法施工，控制与运转。1、从组织机构上，建立健全质量保证体系。强化岗位责任制，完善技术管理，确保工程质量目标。质量管理体系是由各级生产指挥人员组成，他们直接指挥生产，对各项工程质量负责，评定他们的业绩时，质量具有绝对否决权。质量保证体系是以项目技术负责人领导的质检、试验、测量人员，负责检查监督各工序的施工质量形成一个完整的质量监督体系。2、从制度上健全机制。组织各专业工程师按技术规范的要求，完善各专业，各工序的各种规范和条例，加强对上岗人员的专业技能和质量意识教育，使上岗人员责任分明。3、投入一流的设备，使用一流的材料，实行一流的管理，确保一流的工程质量。4、为了保证工程质量，更加规范对材料的使用。5、投入高质量的、技术含量高的施工管理层和劳务操作层，实行科学管理，技术管理，使质量管理上一个新台阶。各施工队分工明确，各司其责，有分工，有合作，上下工序相互监督，共同抓好质量。6、为了保证质量，必须有一套完整的检查、试验设备。项目部设试验室，负责本标段的材料检测和关键工程项目的试验检测工作，这些试验结果在都是为开工准备性指导或对各施工队的试验检测作校正。7、健全定期质量评检制度。在质检小组的领导下，施工中做到半月一检查，一月一讲评，对工程质量实行动态管理，通过对质检结果的分析评定，找出施工中的薄弱环节和质量问题所在，及时加以改进，确保各分段分项工程完成一项优良一项。8、加强质量意识教育，搞好技术交底。每道工序开工和各专业人员进场上岗前，全体施工人员都必须经岗位培训和进行专技术交底。由专业工程师负责实施，使上岗前，对施工规范及质量标准做到人人心中有数。施工期间定期培训，达到人人懂技术、会管理，形成一个重视质量，会管会抓施工质量的施工集体。9、认真做好隐蔽工程检查签证和分项检查验收签证，做到完成一项签认一项，绝不留隐患。积极配合监理工程师做好质量监理工作。隐蔽工程和分项工程的交接要及时通知监理工程师进行检查。10、建立制订公正的奖罚制度。严格执行我部的工程质量管理办法和创三优活动的规定和工程质量奖罚规定。坚持以工程质量优劣，作为考核各级人员最基本的主要指标，“优质优价”，奖罚分明。11、认真及时协调好施工间的干扰，避免返工工程质量，杜绝施工质量事故发生，由项目经理按照施工进度和网络图，安排施工顺序。12、加强施工准备过程的质量控制1）、技术文件准备：根据公司质量保证手册、程序文件，结合本工程的实际情况，编制施工组织设计及单项施工方案，编写作业指导书和质量检验计划。2）、管理文件准备：编制项目质量保证计划，明确质量职责，确定项目创优计划，制定相应的质量制度。3）、图纸会审：在施工前必须进行图纸会审，找出图纸差错，提出改进意见，察看施工手册和条件是否符合，能否满足设计技术要求，对关键工序、特殊工序，均应制定专门的技术措施和控制办法。4）、对材料供应商进行评估和审核。材料进场必须有出厂合格证，对进场原材料的检验应由材料员及试验员负责进行，材料员负责材料的外观物理性能检验，试验员负责材料的化学性能检验，经检验合格后方可留用。5）、拟定材料计划，做好材料进场的准备工作。材料进场后应做好标记，注明品种、规格、数量、进场日期，进场原材料应分类堆码整齐、规则，特殊材料进行专人专处保管。6）、合理配备施工机械，保证工程施工进度和工程质量。7）、采用质量预控法，把质量管理由事后检查转变为事前控制，达到“预防为主”的目的。13、 加强施工过程中的质量控制1）、严格按施工图纸和施工技术规范的要求进行施工，严格抓好施工中产品和工艺质量的控制。2）、各分项工程施工前，施工员应对作业班组进行详细的技术交底，质量交底，明确分项工程质量要求以及操作时应注意的事项。3）、在分项工程施工过程中，施工员应根据施工与验收规范的要求随时检查分项工程质量，工程施工中严格执行“三检制”，检查不合格的要求进行整改，然后再复查，直到合格为止。4）、做好成品保护，下道工序的操作者即为上道工序的成品保护者，后续工序不得以任何借口损坏前一道工序的产品。5）、及时准确地收集质量保证资料，并做好整理归档工作，为整个工程积累原始准确的质量档五 确保安全生产的技术组织措施1、项目经理部成立以项目经理为组长的安全生产领导小组，项目经理对所负责的工程项目的安全生产工作负责组织实施落实。并设专职安全员，全面负责安全生产工作。2、施工中认真贯彻执行“安全第一，预防为主”的方针。强化安全保证体系，落实安全责任制，严格执行安全规定，有效地控制施工安全。3、施工前对上岗的全体施工人员进行安全施工培训教育，贯彻国家安全生产政策和各类安全法规，特别是结合本合同段的环境特点，使每个上岗人员增强安全检查法制观念，做到安全施工。4、技术交底的同时，详细讲解施工顺序，工艺流程，安全检查注意事项，关键部位的安全检查操作要领等。5、建立安全检查施工制度：公司季度安全大检查，项目经理部每月检查、分队旬检查、班组每日完工讲安全、调度交班会讲安全，施工计划安排有安全措施。这些行之有效的安全制度不能流于形式，在本工程全过程施工中继续实施。6、施工现场设立安全生产宣传栏，把安全施工规范、措施以及施工中安全注意事项通过宣传栏深入人心。7、在重要的施工点如项目经理部、物资仓库、特别是危险品仓库、混凝土拌和场等要设专职看守人员和围墙。8、所有施工设备和机具在使用前必须专职人员负责检查，责任到人，定期做好安全教育、安全检查和随之检查。加强对运输车辆司机、机械操作手的安全教育和机械车辆的维修和保养。 9、对施工现场没有进行有效的防护而发生伤亡事故的，都要按照“四不放过”处理。即：事故原因不查清不放过；不采取整改措施不放过；责任人和广大员工不受教育不放过；对事故有关的领导人和责任人不查不放过。10、做好安全标牌和警示牌标示工作。施工现场必须有安全标语和醒目安全标志牌，工地入口必须挂设建筑安全技术十项措施。施工现场的交通路口及危险处要设立明显的安全标志牌警示牌等，基坑四周要设安全护栏，夜间照明等，并设专人负责。11、坚持定期的安全检查制度，专职的质安员每天要检查安全情况，每周内定期如开现场安全例会，项目部要对工程项目坚持每周安全检查一次；公司职能部门每月安全检查一次及平时的不定期检查；公司坚持每季度检查一次和不定期的检查，检查出有不安全的隐患有做到定人定时间，定措施进行整改，并执行相应的奖罚制度。12、严禁私招乱雇，一切外来劳务人员必须通过人事部门审查登记、发证、签订合同进行体格检查，并进行安全技术交底，操作工人必须按安全要求佩戴使用安全帽。13、施工前请业主协助确认施工范围内（地上、地下）的各类设施，如电线、电缆、管道及其它建筑物要求处理。14、施工现场的一切电源由电工负责，其它人不得操作。电源闸处设置漏电保护装置。15、吊装作业要有专职安全员在场，负责安全工作，确保施工安全。起重机作业时，起重臂下严禁站人。六、文明施工、环境保护措施一支队伍素质的好坏，从文明施工中完全能够体现出来，要使企业有良好的形象必须做好文明施工和环境保护，为此采取如下措施:1、工地入口处设现场标志牌，并标明本工程项目名称、建设单位、设计单位、施工单位、项目经理、计划开竣工日期、施工许可证批准文号及施工平面等文明施工管理牌、组织网络牌，标志要醒目。2、施工现场明显位置应悬挂各类标语，各项规章制度和防火保卫制度。实行现场分片包干制，专人负责管理，保证施工现场畅通无阻，排水畅通无积水，场地整洁无垃圾。3、对现有的围墙进行美化；硬地化，施工道路和施工场地必须硬地化，作120mm厚C20砼；场地出入口大门应庄重美观，门扇应做密闭不透式。4、食堂必须申领卫生许可证，并符合卫生标准，生熟食操作均要分开处理。厕所及便槽贴瓷片，墙面刷白。5、材料、机具和构件要堆放整齐，做到砂石成堆，红砖成垛，材料要注意清底用净，脚手板、模板、跳板等分类堆放整齐。6、现场使用的机械要摆放整齐，机身保持清洁，标记编证要明显，安全装置灵敏有效，机械棚里视线良好，工具摆放位置做到取用方便。搅拌机前无积水，各种机械要保持良好的工作性能。7、水泥库内各种水泥要分类堆放整齐，料牌清楚，出入库记录齐全。8、坚决杜绝浪费现象，严禁随地乱丢材料和工具。做到现场看不到零散的砂、石、砖、水泥、构件和工具。9、操作地点要保持干净整洁，落地混凝土和落地砂浆要及时清理，一切临时设施要做到摆放整齐，室内外要经常打扫，保持有良好的环境。施工中的垃圾指定专人负责清理，做到及时清运。10、做好宣传教育工作，使职工养成自觉保护建筑产品、爱护公物的良好习惯，人人维护现场秩序，遵守各项规定，保持现场的整洁和建筑产品的美观、完整。对损坏建筑产品的直接责任者要根据损失的程度给予相应的处罚。11、做好工地及周围的环境卫生，保持整洁的施工现场，注意饮食卫生，防止病从口入，保证工人身体健康12、车辆开出工地严禁带泥上路，要安排专人清扫路面，保持环境清洁。13、采用搅拌站砼，加之封闭式管理，将不会因噪声问题影响城市居民正常生活和工作。14、目前现场设一个大门，做法为砖砌门墩，钢制门扇，做成密闭不透式，颜色与周围环境协调。15、本工程基础回填后，将整个场地、入口及道路全部硬地化。其厚度和强度应满足施工和行车需要。现场场地和道路要平坦、通畅、并设置相应的安全防护设施和安全标志。16、本工程生活区安排在红线内，搭设的宿舍、食堂、浴厕等设施应满足本工程的需要。17、临时建筑物、构筑物包括办公用房、宿舍、食堂、仓库、卫生间、淋浴室及消防用的砂、水池等，配置足够的灭火器材和经过培训的义务消防员。临时建筑物、构筑物保证稳固、安全、整洁、并满足消防要求。18、集体宿舍要有良好的防潮、通风、采光等性能，并与作业区隔离。人均床铺面积2平方米，并进行适当的分隔。按设计架设用电线路，严禁任意拉线接电，严禁使用电炉和明火烧煮食物。卫生间设冲水设施和化粪池。19、现场卫生19.1施工现场和生活区都要建立卫生管理制度，明确施工现场各区域的卫生责任人。19.2食堂必须申领卫生许可证，并应符合卫生标准，生、熟食操作应分开，熟食操作时应有防蝇间或防蝇罩。禁止使用非食用塑料制品作熟食容器，炊事员和茶水工需持有效的健康证明上岗，穿白色工作服、帽。19.3施工现场设置的垃圾池和垃圾桶，定期搞好环境卫生、清理垃圾，施药除“四害”。19.4建筑垃圾必须集中堆放并及时清运，做到工完场清。19.5工地应设茶水亭和茶水桶，做到有盖、加锁和有标志。夏季施工应用防暑降温措施。20粉尘控制20.1由于实际情况而未做到的硬地化部位，要定期压实地面和洒水，减少灰尘对周围环境的污染。20.2禁止在施工现场焚烧有毒、有害和有恶臭气味的物质。20.3装卸有粉尘的材料应洒水湿润和在仓库内进行。20.4严禁向建筑物外抛掷垃圾。20.5水泥罐下部要用塑料布围起，防止水泥四处飞扬。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 21
