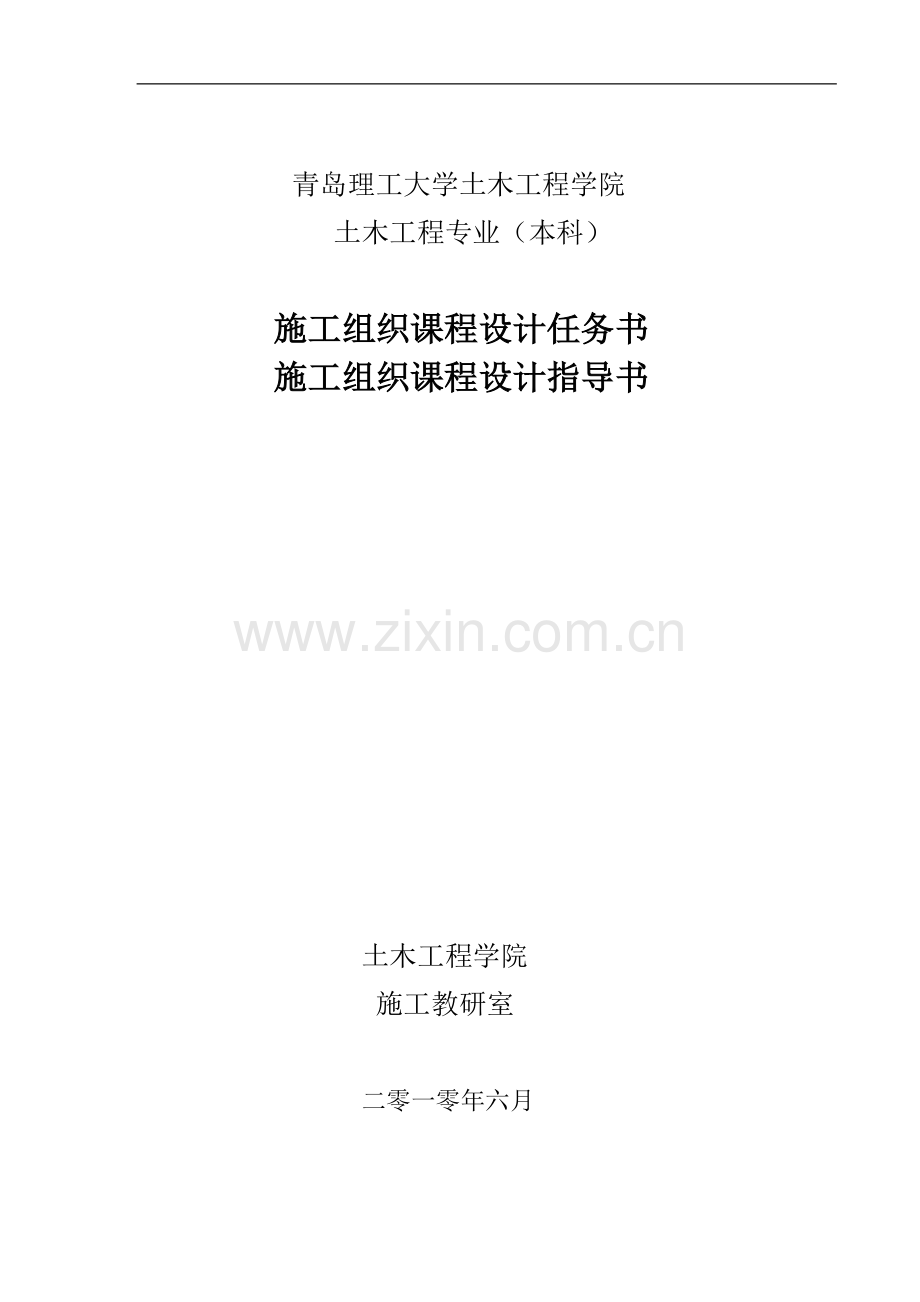

青岛理工大学土木工程学院
土木工程专业（本科）

施工组织课程设计任务书
施工组织课程设计指导书

土木工程学院
施工教研室

二零一零年六月

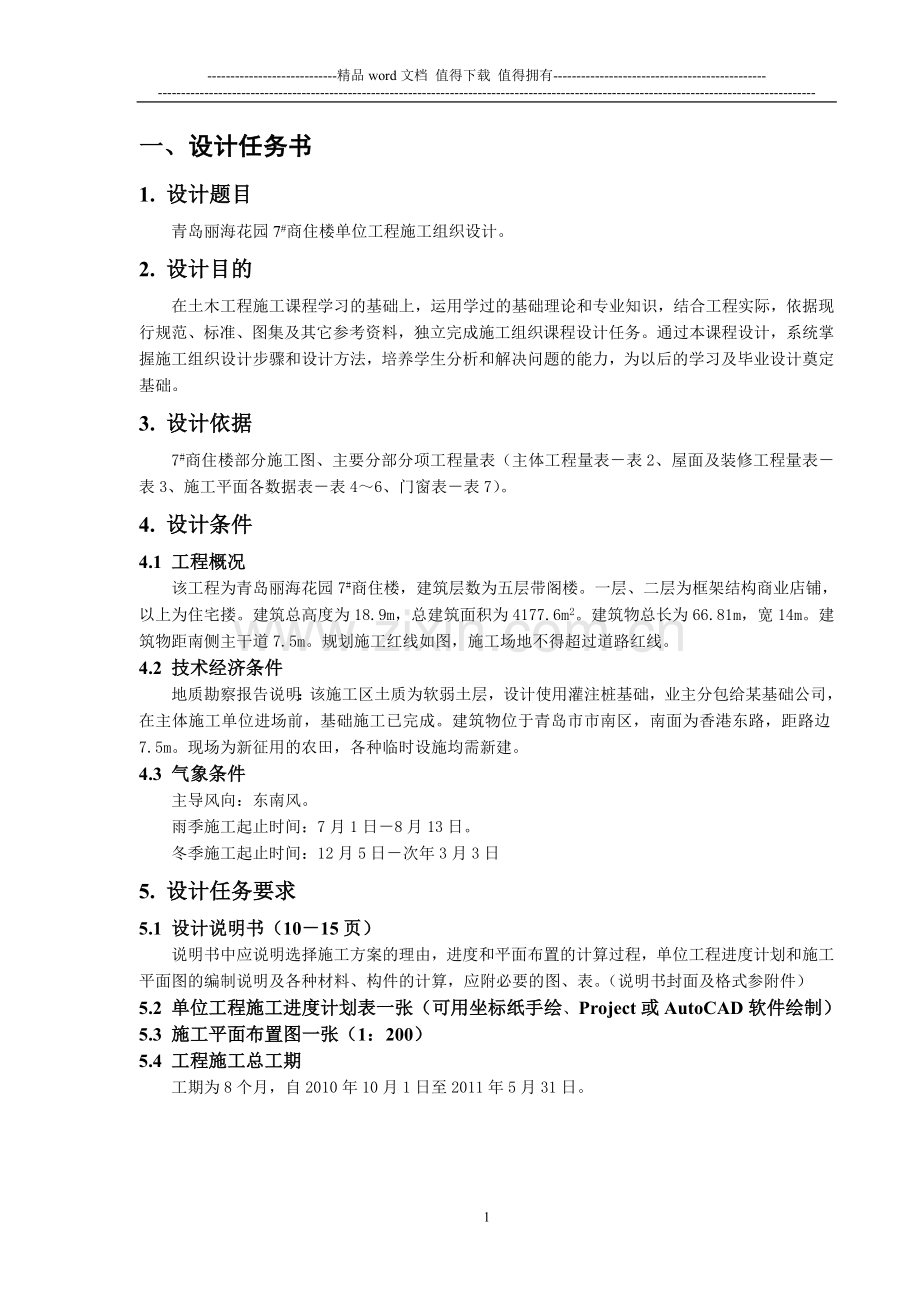

一、设计任务书
1. 设计题目
青岛丽海花园7#商住楼单位工程施工组织设计。
2. 设计目的
在土木工程施工课程学习的基础上，运用学过的基础理论和专业知识，结合工程实际，依据现行规范、标准、图集及其它参考资料，独立完成施工组织课程设计任务。通过本课程设计，系统掌握施工组织设计步骤和设计方法，培养学生分析和解决问题的能力，为以后的学习及毕业设计奠定基础。
3. 设计依据
7#商住楼部分施工图、主要分部分项工程量表（主体工程量表－表2、屋面及装修工程量表－表3、施工平面各数据表－表4～6、门窗表－表7）。
4. 设计条件
4.1 工程概况
该工程为青岛丽海花园7#商住楼，建筑层数为五层带阁楼。一层、二层为框架结构商业店铺，以上为住宅搂。建筑总高度为18.9m，总建筑面积为4177.6m2。建筑物总长为66.81m，宽14m。建筑物距南侧主干道7.5m。规划施工红线如图，施工场地不得超过道路红线。
4.2 技术经济条件
地质勘察报告说明：该施工区土质为软弱土层，设计使用灌注桩基础，业主分包给某基础公司，在主体施工单位进场前，基础施工已完成。建筑物位于青岛市市南区，南面为香港东路，距路边7.5m。现场为新征用的农田，各种临时设施均需新建。
4.3 气象条件
主导风向：东南风。
雨季施工起止时间：7月1日－8月13日。
冬季施工起止时间：12月5日－次年3月3日
5. 设计任务要求
5.1 设计说明书（10－15页）
说明书中应说明选择施工方案的理由，进度和平面布置的计算过程，单位工程进度计划和施工平面图的编制说明及各种材料、构件的计算，应附必要的图、表。（说明书封面及格式参附件）
5.2 单位工程施工进度计划表一张（可用坐标纸手绘、Project或AutoCAD软件绘制）
5.3 施工平面布置图一张（1：200）
5.4 工程施工总工期
工期为8个月，自2010年10月1日至2011年5月31日。

二、设计指导书
1 设计内容、步骤
1.1 工程概况和施工特点分析
（1）工程建设概况
主要介绍拟建工程的工程名称、性质、用途及工程开竣工日期、施工图纸情况，组织施工的指导思想等。
（2）工程施工概况
主要介绍拟建工程的建筑设计特点、结构设计特点、建设地点特征、施工条件及工程施工特点。
1.2 施工方案设计
施工方案设计中主要步骤为：
（1）选择建筑施工流向；
（2）合理划分施工段；
（3）确定施工顺序；
（4）选择施工用脚手架；
（5）选择施工机械：包括水平和垂直运输机械、砼搅拌运输机械、砼振捣机械等；
（6）砼的浇筑方案；砼的搅拌运输方法；砼的浇筑顺序及要求；砼的养护制度等。
（7）其它主要分部分项工程的施工方法。
1.3 主要技术组织措施
主要技术组织措施中应重点包括：保证工程质量措施、施工安全措施、冬雨季施工措施、降低成本措施等。
1.4 施工进度计划
施工进度计划主要包括下述内容：
（1）划分施工过程；
（2）计算工程量（注意工程量单位应与定额保持一致）；
（3）计算劳动量；
（4）确定各施工过程的施工天数；
（5）编制施工进度计划的初始方案；
（6）检查与调整；
（7）绘制正式进度计划。
1.5 资源需用量计划
资源需要量计划中可重点考虑下述内容：
（1）劳动力需用量计划；
（2）主要材料需用量计划；
（3）构件和半成品需用量计划；
（4）施工机械需用量计划。
1.6 施工平面图
施工平面图设计中应考虑下述内容：
（1）确定垂直运输机械的布置；
（2）确定搅拌站、仓库、材料、构件堆场以及加工厂的位置；
（3）现场运输道路；
（4）临时设施布置；
（5）水、电管网布置。
1.7 主要技术经济措施
（1）现场施工安全措施；
（2）现场文明施工措施；
（3）质量措施；
（4）降低成本措施；
（5）主要材料节约措施。
2设计参考资料
2.1 课程设计有关的技术规范
表1 采用的主要施工规范
序号
标准编号
标准名称
1
GB50021-2001
岩土工程勘察规范
2
GB50007-2002
建筑地基基础设计规范
3
GB50003-2001
砌体结构设计规范
4
GB50010-2002
混凝土结构设计规范
5
GB50300-2001
建筑工程施工质量验收统一标准
6
GB50202-2002
建筑地基基础工程施工质量验收规范
7
GB50203-2002
砌体工程施工质量验收规范
8
GB50204-2002
混凝土结构工程施工质量验收规范
9
GB50205-2002
钢结构工程施工质量验收规范
10
GB50206-2002
木结构工程施工质量验收规范
11
GB50207-2002
屋面工程质量验收规范
12
GB50208-2002
地下防水工程质量验收规范
13
GB50209-2002
建筑地面工程施工质量验收规范
14
GB50210-2002
建筑装饰装修工程质量验收规范

2.2 参考文献
1. 郑少瑛.土木工程施工技术（第1版）. 中国电力出版社，2007.8
2. 郑少瑛.土木工程施工组织（第1版）. 中国电力出版社，2007.8
3. 成虎.工程项目管理. 北京：建筑工业出版社
4. 蔡雪峰.建筑施工组织. 武汉：武汉理工大学出版社1997
5. 建设工程劳动定额（建筑工程），中国计划出版社，2009
6. 建设工程劳动定额（装饰工程），中国计划出版社，2009
7. 施工手册（上、中、下）. 北京：建筑工业出版社
8. 山东省建筑工程消耗量定额（2003）
9. 建筑施工机械手册
10. 《施工技术》、《建筑技术》等国内土木期刊
表2 主体结构工程量
序号
工程
项目
时间定额
一层
二层
三层
四层
五层
阁楼
数量
数量
数量
数量
数量
数量
1
砌砖墙
0.937工日/m3
240m3
240m3
306m3
306m3
306m3
156m3
2
现浇
框架柱
支竹胶模板
扎钢筋
浇混凝土
0.210工日/m2
4.51工日/T
1.18工日/m3
419.6m2
4.33T
26.2m3
419.6m2
4.33T
26.2m3

3
现浇
框架梁
支竹胶模板
扎钢筋
浇混凝土
0.211工日/m2
5.56工日/T
0.70工日/m3
331.6m2
5.59T
38.2m3
331.6m2
5.59T
38.2m3

4
现浇
楼板
支竹胶模板
扎钢筋
浇混凝土
0.157工日/m2
4.69工日/T
0.6工日/m3
618m2
9.97T
62.6m3
618m2
9.97T
62.6m3
618m2
9.97T
62.6m3
618m2
9.97T
62.6m3
618m2
9.97T
62.6m3
368m2
4.2T
40.2m3
5
现浇
构造柱
支竹胶模板
扎钢筋
浇混凝土
0.252工日/m2
6.5工日/T
1.48工日/m3

240m2
4.46T
28.8m3
240m2
4.46T
28.8m3
240m2
4.46T
28.8m3
139m2
2.42T
16.7m3
6
现浇
圈梁
支竹胶模板
扎钢筋
浇混凝土
0.160工日/m2
7.85工日/T
1.15工日/m3

235.2m2
3.536T
29.6m3
235.2m2
3.536T
29.6m3
235.2m2
3.536T
29.6m3
168.4m2
1.86T
20.2m3
7
现浇整体楼梯

支竹胶模板
扎钢筋
浇混凝土
楼梯面积
0.569工日/m2
4.69工日/T
10.08工日/m3
36.9m2
40.2m2
0.468T
9.48m3
36.9m2
40.2m2
0.468T
9.48m3
36.9m2
40.2m2
0.468T
9.48m3
36.9m2
40.2m2
0.468T
9.48m3
36.9m2
40.2m2
0.468T
9.48m3
36.9m2
40.2m2
0.468T
9.48m3
表3 装修工程量
序号
工程项目
单位
工程量
时间定额

楼地面工程

1
混凝土地面垫层
m2
931.0
0.104工日/m2
2
细石混凝土找平层
m2
883.5
0.052工日/m2
3
水泥砂浆楼地面
m2
3539.6
0.058工日/m2
4
铁栏杆木扶手
m
215.4
0.172工日/ m

屋面工程

5
水泥珍珠岩保温层6cm
m2
406.1
0.053工日/m2
6
水泥砂浆找平层
m2
406.1
0.053工日/m2
7
SBS卷材防水层
m2
406.1
0.02工日/m2
8
挂瓦屋面
m2
302.4
0.53工日/m2
9
塑料落水管
m
298.8
0.037工日/m

装饰工程

10
瓷砖墙面（厨厕间）
m2
1106.8
4.133工日/10 m2
11
地面砖（厨厕间）
m2
324.0
2.115工日/10 m2
12
混凝土天棚抹灰
m2
3621.0
1.110工日/10 m2
13
砖外墙抹混合砂浆
m2
2125.6
1.071工日/10 m2
14
梁柱面抹混合砂浆
m2
1284.0
1.513工日/10 m2
15
砖内墙抹混合砂浆
m2
8693.0
1.071工日/10 m2
16
天棚刮腻子、刷涂料
m2
3621.0
0.756工日/10 m2
17
内墙刮腻子、刷涂料
m2
9977.0
0.756工日/10 m2
18
外墙涂料
m2
2125.6
0.649工日/10 m2
19
门安装
m2
见表7
1.10工日/扇
20
窗安装
m2
见表7
0.770工日/樘
21
综合脚手架
m2

表4 临 时 设 施 数 据
序号
项目
单位
总储存量
1
红砖堆场
m2
总量667.67千块
2
石灰棚
m2
总量56.3T
3
砾石堆场
m2
总量2020m3
4
砂堆场
m2
总量1289.34m3
5
水泥库
m2
总量637.88t
6
门窗堆场
m2
60m2
7
脚手杆及模板堆场
m2
100m2
8
木工作业棚
m2
30m2
9
钢筋作业棚
m2
40m2（作业棚）
10
材料库
m2
40m2
11
办公室
m2
根据管理人员设定
12
宿舍
m2
根据现场人员高峰设定
13
厕所
m2
根据现场人员高峰设定
14
工具库
m2
20 m2
15
食堂
m2
30 m2
12
卷扬机
m2
每台1.5×1.5m2
13
井架
m2
每台井架2×2m2
14
淋灰池
m2
4×5m2
15
搅拌棚
m2
10m2/台
16
塔吊
m2
参考相关资料
17
道路
m2
参考相关资料
表5 建筑临时工地道路的宽度规定
临时道路种类
路宽
形状
单行道
3.5m
环形或末端设停车场
双行道
5－5.5m

表6 建筑工地道路与构筑物最小距离
构 筑 物 名 称
至行车道边最小距离（米）
1.栅栏
1.5
2.建筑物墙壁（无汽车入口）外墙表面
1.5
3.建筑物墙壁（有汽车入口）外墙表面
7.0
4.铁路轨道外侧缘
3.0

表7 门窗表

序号
编号
洞口尺寸
数量
备注
1
C1
600×600
6
铝合金
2
C2
1800×1800
19
铝合金
3
C3
1800×1500
72
铝合金
4
C4
3260×1500
18
铝合金
5
C5
1800×900
1
铝合金
6
C6
2100×1500
18
铝合金
7
C7
1200×900
18
铝合金
8
C8
1200×1200
6
铝合金
9
C9
900×900
19
铝合金（宽改为900）
10
C10
1200×1500
8
铝合金
11
M1
3000×3300
19
铝合金卷帘门
12
M2
2500×2400
13
铝合金卷帘门
13
M3
750×2100
34
木夹板门（宽改为750）
14
M4
900×2100
49
木夹板门
15
M5
1000×2100
24
木镶板门
16
M6
900×1900
19
木镶板门（高改为1900）
17
MC1
3260×2790
9
铝合金
18
MC2
3260×2340
3
铝合金
19
MC1A
3260×2790
9
铝合金
20
MC2A
3260×2340
3
铝合金
