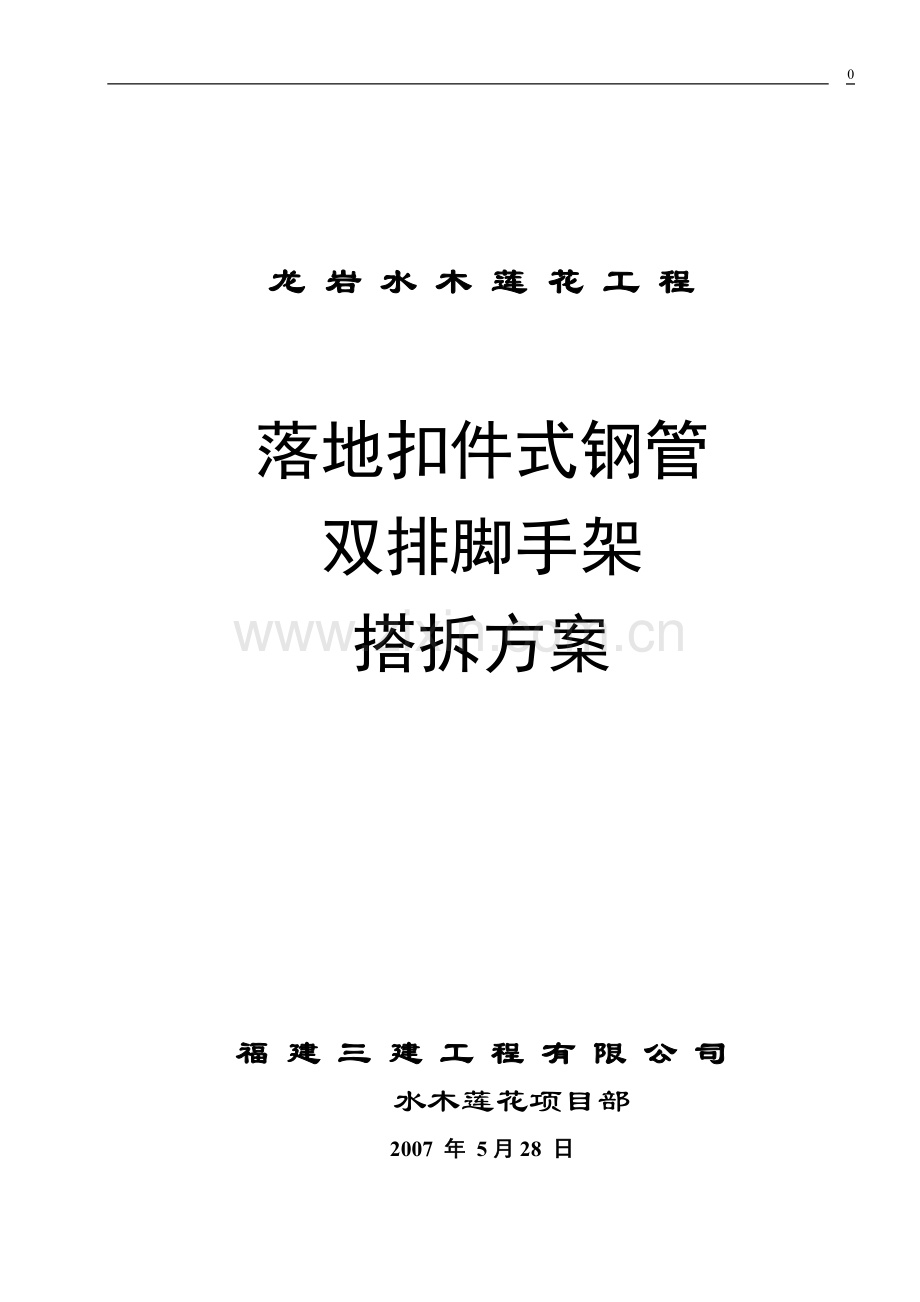

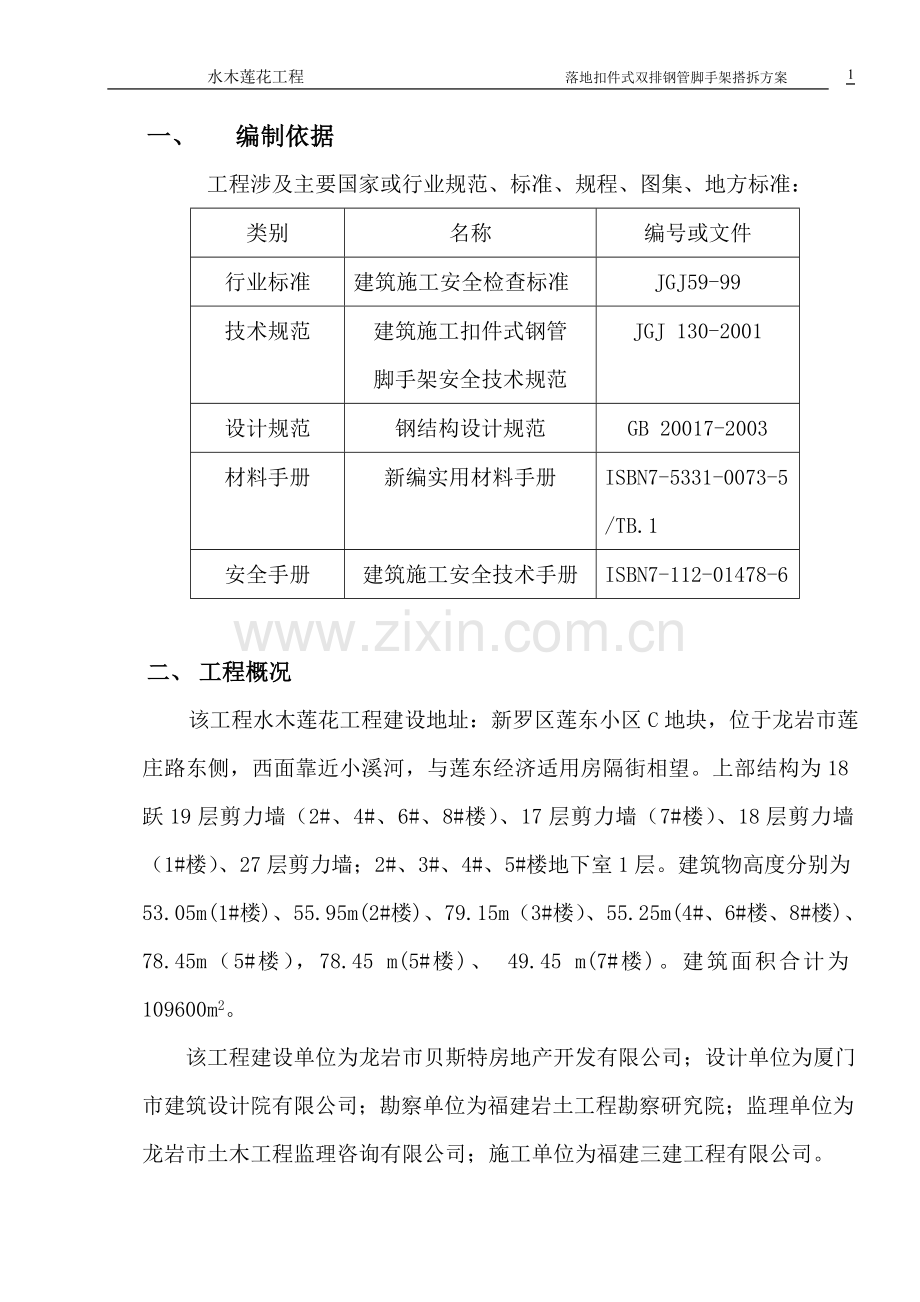

18水木莲花工程 落地扣件式双排钢管脚手架搭拆方案龙 岩 水 木 莲 花 工 程落地扣件式钢管双排脚手架搭拆方案福 建 三 建 工 程 有 限 公 司水木莲花项目部2007 年 5月28 日一、 编制依据工程涉及主要国家或行业规范、标准、规程、图集、地方标准：类别名称编号或文件行业标准建筑施工安全检查标准JGJ59-99技术规范建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2001设计规范钢结构设计规范GB 20017-2003材料手册新编实用材料手册ISBN7-5331-0073-5/TB.1安全手册建筑施工安全技术手册ISBN7-112-01478-6二、 工程概况 该工程水木莲花工程建设地址：新罗区莲东小区C地块，位于龙岩市莲庄路东侧，西面靠近小溪河，与莲东经济适用房隔街相望。上部结构为18跃19层剪力墙（2#、4#、6#、8#楼）、17层剪力墙（7#楼）、18层剪力墙（1#楼）、27层剪力墙；2#、3#、4#、5#楼地下室1层。建筑物高度分别为53.05m(1#楼)、55.95m(2#楼)、79.15m（3#楼）、55.25m(4#、6#楼、8#楼)、78.45m（5#楼），78.45 m(5#楼)、 49.45 m(7#楼)。建筑面积合计为109600m2。 该工程建设单位为龙岩市贝斯特房地产开发有限公司；设计单位为厦门市建筑设计院有限公司；勘察单位为福建岩土工程勘察研究院；监理单位为龙岩市土木工程监理咨询有限公司；施工单位为福建三建工程有限公司。（一）脚手架结构设计一览表 脚手架搭设类型落地式双排钢管脚手架搭设高度（）6#、8#：57.6(32步架)7#:52.2（29步架）步距（）1.8立杆横距（）1.05立杆纵距（）1.5连墙件设置（）刚性连墙每层三跨剪刀撑设置（）5根立杆沿全高连续设置三、 脚手架组成基本要求1、 脚手架由立杆、大横杆、小横杆、剪刀撑、扫地杆、连墙件组成，形成一闭合之空间框架。2、 扣件螺栓拧紧力矩应在40N.65N.之间，以保证“空间框架结构”的节点具有足够的刚性与传递荷载的能力。3、 脚手架与建筑物之间必须设置足够数量、分布均匀的拉结，以便在脚手架的侧向提供约束，防止脚手架横向失稳或倾覆，并可靠传递风载荷。4、 设置剪刀撑与横向支撑保证架体的纵向与横向刚度。四、 施工部署脚手架施工人员由项目技术负责人、施工员、安全员、架子工等人员组成。架子搭设的全过程由技术人员统一调度、部署，并负责架子安装质量的监控与验收。五、 搭设脚手架（一）、施工准备1、 搭设前必须编制施工专项方案，施工员、安全员必须向架设人员进行书面安全技术交底。2、架料进场 根据脚手架备料清单，预先准备足够的钢管、扣件用于搭设脚手架。（1） 钢管、扣件的质量要求与检查标准 A、钢管质量要求与检查标准 钢管的几何尺寸钢管类别外径壁厚最大长度低压流体输送焊接钢管（YB234-63）483.56000 钢管的质量检验要求项目检查项目要 求新管1产品质量合格证必须具备2钢材质量检验报告3表面质量表面应平直，不应有裂纹、分层、压痕、划道与硬弯4外径与壁厚允许偏差不得超过0.505端面应平整，两端端面切斜偏差不得超过1.706防锈处理必须进行防锈出来，镀锌或涂防锈漆旧管1钢管锈蚀程度应每年检查一次钢管锈蚀深度小于0.502其他项目见新管3.4.5同新管项次3.4.5B、扣件质量要求与检查标准 扣件的技术要求、扣件应采用机械性能不低于KTH330-08的可锻铸铁制作；、铸件不得有裂纹、气孔；不宜有缩松、砂眼或其它影响使用的铸造缺陷；并应将影响外观质量的粘砂、沙帽口残余、披缝、毛刺、氧化皮等清除干净；c、扣件与钢管结合面必须严格整形，应保证与钢管扣紧时接触良好；d、扣件活动应能灵活转动，旋转扣件的两旋转面间隙应小于1mm；e、扣件夹紧时，开口处的最小距离不应小于5mm；f、扣件表面应进行防锈处理。 扣件的质量检验要求项次项 目要 求新扣件1产品质量合格证、生产许可证，专业检测单位测试报告必须具备2表面质量应符合技术要求26条的要求3螺栓不得滑丝旧扣件4同新扣件2、3项次扣件螺栓的拧紧扭力矩达到70N.M时可锻铸铁扣件不得破坏（二）、脚手架杆件搭设 1、脚手架技术参数脚手架宽1.05，内立柱离建筑物距离200250，步距1800。 2、搭设顺序 放线竖立杆搭设纵向水平管搭设横向水平管搭设抛撑纵横向扫地杆搭设第二步纵向水平杆搭设第二步横向水平管搭剪刀撑挂密目网。 脚手架排底的时候，首先必须在转角和门窗，开口处设置立杆并依次向其它展开。 3、立杆的对接扣件应交错布置，两个相邻立柱节点不应设置在同步同跨内，两相邻柱接头在高度方向错开的距离不应小于500，各接头中心距主节点的距离不应大于步距的1/3。（四）脚手架支撑的设置 1、脚手架设置剪刀撑与横向支撑。 2、脚手架剪刀撑按规定设置连续剪刀撑，每道剪刀撑跨越立杆的根数为46根之间。每道剪刀撑宽度不应小于4跨，且不小于6，斜杆与桁架大横杆水平面倾角宜在4560度之间。由于建筑平面形状不同，脚手架一个立面总距大于3小于6的单独设置交叉剪刀撑，立面距离小于3的设置之字型斜剪刀撑。 3、脚手架每隔6跨设置一横向支撑，支撑斜杆在12步内由底至上成之字型连续布置。 4、剪刀撑钢管的搭接长度不得小于1米，且每一个搭接处使用的旋转扣件不得小于两个。 （五）铺设安全网与脚手板 1、脚手架外围必须用密目式安全网全部屏蔽，安全网之间的接缝必须用尼龙绳捆扎牢固，不得有间隙。 2、作业层脚手架外侧设置挡脚杆，挡脚杆设置在外立杆内侧，高200mm。 3、架间脚手板采用竹榀铺设，竹榀与钢管必须用16#铁丝捆扎，不得有探头板出现。（六）设置1、连墙件设置：预埋钢管与架体通过扣件刚性拉结。每层三跨及转角处均设置。2、脚手架每个拉结屏蔽的脚手架投影面积小于27；在规定距离如不存在预埋钢管，则采用钢管夹持砼柱作为拉结固定点的办法，使钢管拉结的控制范围在规范规定的范围内。3、墙件中的连墙杆宜水平布置且与墙体垂直，连墙杆与架体连接可稍下斜，绝对不允许上翘。（七）脚手架安全防护设施的搭设1、栏杆 操作层脚手架外侧设置双栏杆，两道栏杆的高度分别为1.2、0.6，其余步层设置单栏杆，高度为1.2。2、脚手板采用竹芭片，脚手板四个角均需用铁丝与架体扎牢，主体施工应铺设四道脚手板，装饰作业应根据施工需要铺设脚手板，但需保证同时施工的作业层数处不得超过规范与本方案。挡脚杆设置在脚手架外立杆的内侧。3、安全网 安全网采用合格密目式安全网2000目/1002，设置在脚手架外立杆的内侧，且须与脚手架纵向水平扎牢。4、 脚手架离墙间距为200250，由于建筑物结构与脚手架本身结构的特殊需要，局部不能满足该要求。故脚手架局部立杆离墙距离会超过300，必须采用其它措施使脚手架离墙间距控制在300以内。若悬挑距离不超过500，则直接采用钢管从脚手架内伸出并铺设搁栅的方法，还要对悬挑部分进行补强，补强方法有是采用增加斜立杆。（八）脚手架验收1、每段脚手架搭设完毕进行过程验收。每段脚手架搭设必须高于作业层一步架。2、过程验收包含钢管、扣件的检查，脚手架搭设是否符合规范，安全设施承挂情况。3、脚手架经过阶段验收后，已验收部分可投入使用。（九）脚手架的荷载控制1、装饰施工用时脚手架施工荷载必须严格控制，同时作业的施工步数不得超过二层，每层作业荷载不得大于2KN/。2、卸料平台的荷载控制卸料平台的施工荷载必须严格控制，每个卸料平台的施工荷载不得超过8KN。 六、 脚手架拆除（一） 拆除前的准备工作1、 全面检查脚手架扣件连接、连墙件、支撑体系是否符合安全要求；2、 编写拆除脚手架安全技术措施、方案并对作业人员进行技术交底；3、 清除脚手架上的杂物。（二） 脚手架拆除的一般顺序1、 拆除顺序应逐层由上而下进行，严禁上下同时作业（按安装时的逆顺序进行）；2、 所有连墙件应随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆除脚手架；分段拆除脚手架高差不得超过2步，如高差超过2步，应增设连墙件；3、 当脚手架拆除至最后一根立杆位置时，应先设置抛撑，再拆除连墙件；4、 当脚手架分段、分片拆除时，对不拆除的脚手架两端应设置连墙件与连续横向支撑加固；5、 拆除脚手架时严禁作业人员向下、向外抛丢物品，钢管须传至地面垂直输送设备运至地面；扣件用麻袋装袋再传至地面。（三） 架料退场1、 各构配件必须及时分段集中送至地面，严禁抛扔。2、 架子应及时保养，防止钢管、扣件锈蚀。七、 安全技术措施（一） 技术保障措施1、 架子搭设完毕，用密目式安全网铺于架子的外围及底部。作业层脚手架均需满铺竹篱笆（中间可间隔12内满铺一层竹榀，但架子底步处竹篱笆必须满铺），并且每一片竹篱笆都要用铁丝与钢管扎牢。2、 本脚手架属于装饰用脚手架，其活载不得大于2KN/，外墙装修时同时工作的作业层不得超过2步。3、 钢管与扣件进场前应经过检查挑选（选择标准见本设计表3-5），所用扣件在使用前应清理加油一次，扣件一定要上紧，不得松动。每个螺栓的预紧力在40N65 N之间。4、 架子搭设至10高度时由搭设单位进行自检；架子搭设完毕后由搭设单位同使用单位对整个脚手架进行验收检查，验收合格后方可投入使用。5、 该脚手架作为建筑物装饰作业安全防护屏障及装修作业平台，严禁将模板支架、揽风绳、等固定在脚手架上；脚手架严禁悬挂起重设备。6、 脚手架的安全性是由架子的整体性和架子结构完整性来保证的，未经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。在脚手架使用期间，下列杆件严禁拆除：1、主节点处 ； 横、纵向水平杆 2、连墙件。（二）质量保障措施 1、操作人员作业前必须进行岗位技术培训与安全教育。2、技术人员在脚手架搭设、拆除前必须给作业人员进行安全技术交底，并传达至所有操作人员。3、 脚手架必须严格依据本施工专项进行搭设，搭设脚手架时，技术人员必须在现场监督搭设情况，保证搭设质量达到方案要求。4、 脚手架搭设完毕，依据本施工专项方案与单项作业验收表对脚手架进行验收，发现不符合要求的，必须立即整改。（三）安全保障措施1、操作人员必须持有登高作业操作证方可上岗。2、架子在搭设（拆除）过程要做到文明作业，不得从架子上掉落工具、物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩带安全帽、安全带，未佩带安全防护用品不得上架子。3、在架子上施工的各工种作业人员应注意自身安全（尤其是在卸料平台上的工作人员），不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置。4、雨、雪及六级大风以上天气严禁进行脚手架搭设、拆除工作。5、应由专人负责对脚手架进行经常检查和保修。（1）在下列情况下，必须对脚手架进行检查 a 、在6级大风和大雨后。 b 、停用超过一个月，复工前。（2）检查保修项目 a 、各主节点处各杆件的安装、连墙件等构造是否符合本施工专项方案的要求。 b 、扣件螺丝是否松动。c 、安全防护措施是否符合要求。6、在架上进行电、气焊作业时，必须有防火措施和专人看护。7、脚手架临街面必须有防止坠物伤人的防护措施。8、搭拆脚手架期间，地面应设置围栏和警戒标志，并派专人看守，严禁非操作人员入内。 八、脚手架日常维护与保养 （一）脚手架每次搭设完毕，由项目负责人、操作班组、安全员、工程技术负责人对脚手架进行验收，验收合格，该脚手架方可投入使用。 （二）项目部应每月按照JGJ 59-99标准和检查评分表对脚手架逐项进行安全检查，检查不合格者必须立即进行整改。 （三）建筑物结构封顶，必须对脚手架进行全面安全检查，并制定加固措施。 （四）架子班应对所搭设的脚手架进行巡查，整改消除隐患。 （五）检查项目 1、脚手架搭设材料如钢管、扣件等质量与保养情况； 2、安全防护设施的保养、保存情况，例如安全网、竹榀等； 3、连墙件、剪刀撑、横向支撑、扫地杆的设置与维护情况； 4、立杆、架体的垂直偏差情况； 5、架底基础及排水情况；九、根据建筑施工安全检查标准（JGJ59-99）实施指南中落地扣件式钢管脚手架搭设尺寸符合规范中表6.1.1-1规定。拟在10层、16层采用卸荷拉杆的方法进行卸荷。（具体见详图一）十、连墙点具体做法见详图A十一、地耐力验算 1架高57.6m(6#、8#楼) 每米立杆承受的结构自重：查表A-1 得0.1248KN/m。 57.60.1248=7.188 KN单根立杆的施工荷载: (2+2+40.35) (1.051.50) =8.505(2根)=4.253 KN计: 7.188+4.253 = 11.441 KN用30cm30cm5cm厚木垫板，每cm2 地耐力为：11.441 = 0.0121KN/cm2= 12.1 T/m23030本地基用砂砾石回填，平整夯实，密实度93%，允许地耐力为15T/m2,所以可满足要求。2架高52.2m(7#楼) 每米立杆承受的结构自重：查表A-1 得0.1248KN/m。 52.20.1248=6.51 KN单根立杆的施工荷载: (2+2+40.35) (1.051.50) =8.505(2根)=4.253 KN计: 6.51+4.253 = 10.763 KN用30cm30cm5cm厚木垫板，每cm2 地耐力为：10.763 = 0.0120KN/cm2= 12.1 T/m23030本地基用砂砾石回填，平整夯实，密实度93%，允许地耐力为15T/m2,所以可满足要求。十二、立杆稳定性验算取6#、8#楼架高57.6m计算:每米立杆承受的结构自重:查表A-1得0.1248KN/m,则57.6m0.1248KN/m=7.188KN单根立杆的施工荷载:=4.253 KN合计:N=7.188+4.253=11.441KNl0=kh,查表k=1.155, 取1.70 ,则 l0 1.1551.701.80100= = =224250 i 1.58查表C得 =0.145,查表B得A=4.89N 11.441 = =16.14KN/cm2 A 0.1454.89 =161.40N/mm2f=205 N/mm2 满足要求。 下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
