沈阳军区护坡施工方案.doc

护坡放坡施工方案
65158工程行政生活区项目工程

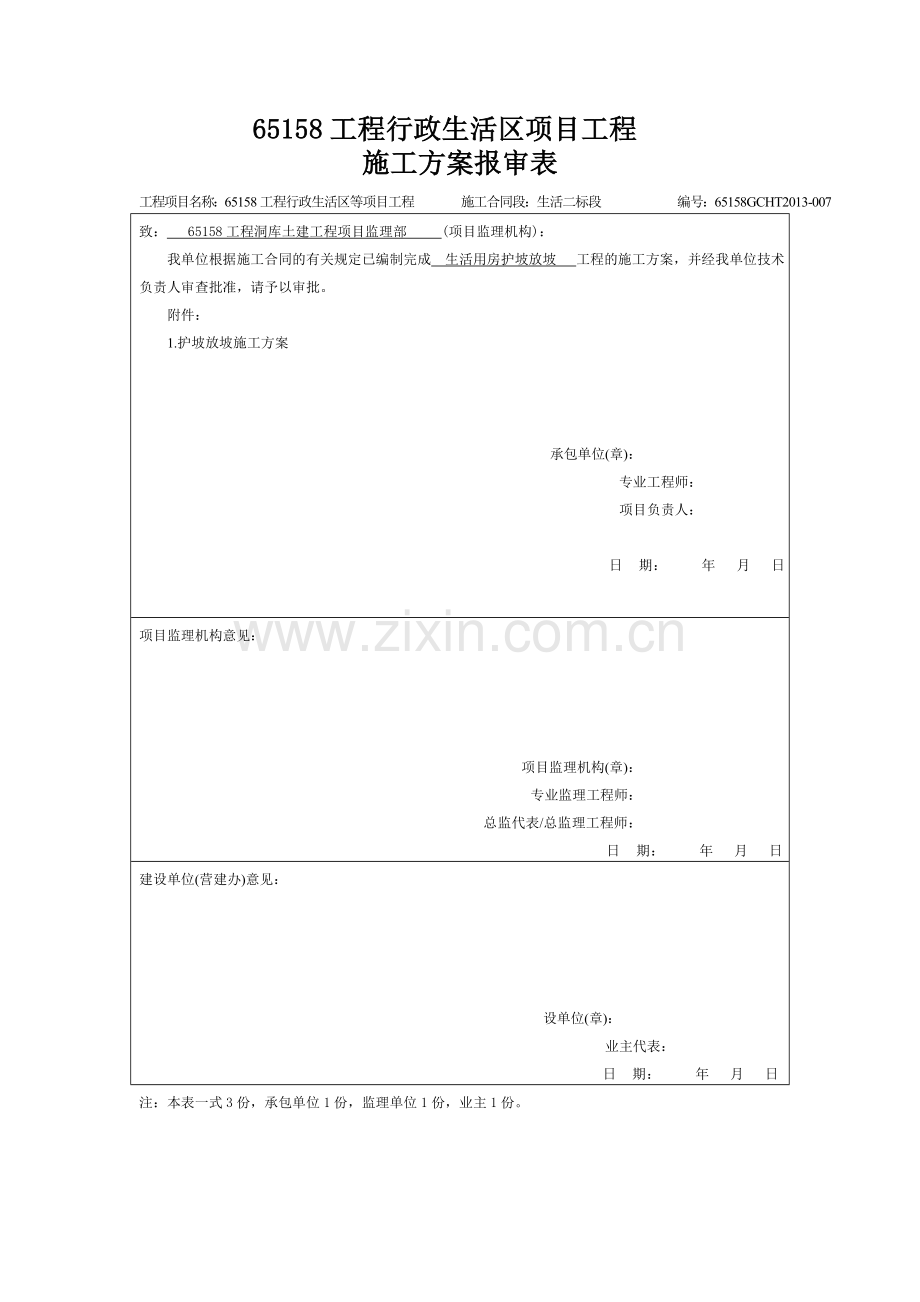

施工方案报审表
工程项目名称：65158工程行政生活区等项目工程 施工合同段：生活二标段 编号：65158GCHT2013-007
致： 65158工程洞库土建工程项目监理部 (项目监理机构)：
我单位根据施工合同的有关规定已编制完成 生活用房护坡放坡 工程的施工方案，并经我单位技术负责人审查批准，请予以审批。
附件：
1.护坡放坡施工方案

承包单位(章)：
专业工程师：
项目负责人：

日 期： 年 月 日
项目监理机构意见：

项目监理机构(章)：
专业监理工程师：
总监代表/总监理工程师：
日 期： 年 月 日
建设单位(营建办)意见：

设单位(章)：
业主代表：
日 期： 年 月 日
注：本表一式3份，承包单位1份，监理单位1份，业主1份。

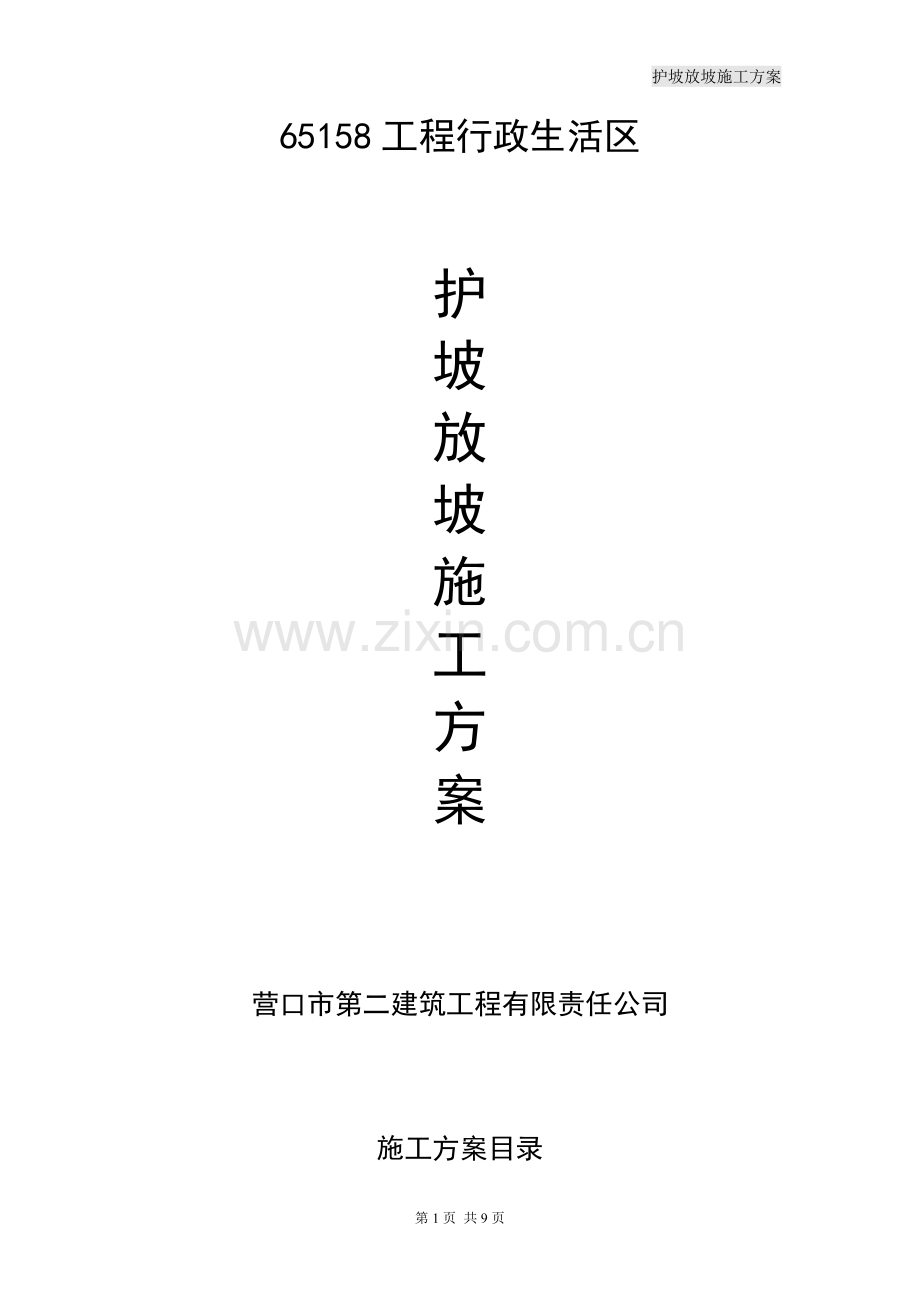

65158工程行政生活区

护
坡
放
坡
施
工
方
案

营口市第二建筑工程有限责任公司

施工方案目录

一、编制依据 3
二、工程概况 3
三、护坡放坡施工方案 3
（一）施工准备工作计划 3
（二）组织机构 4
（三）护坡放坡施工工艺流程 5
（四）护坡放坡施工技术要求 6
（五）护坡放坡施工的质量标准 6
（六）护坡放坡施工所需要的设备 6
六、施工质量保证措施 7
（一）质量目标 7
（二）质量保证措施 7
七、安全目标及措施 8
（一）安全管理目标 8
（二）安全管理及保证措施 8
1.人身安全 8
2.用电安全 8
3.机械设备安全 8
4.防火安全 8
八、地下管线及地上、地下已有设施保护措施 9
九、施工进度计划 9

一、编制依据
沈阳军区油库扩建工程指挥部涵：
针对建昌油库扩建工程新建综合保障楼后侧岩土陡坡存在的安全隐患问题，工程指挥部邀请辽宁省建筑设计研究院岩土工程公司岩土专家到现场进行了踏勘，结合现场实际情况，决定采取如下处理措施：
①将新建综合保障楼北侧毛石档土墙上方岩土陡坡处置成45度斜坡，在斜坡上适当栽种灌木丛和草坪
②在毛石挡土墙上方高压线杆北侧设置一道线杆拉线

二、工程概况
65158工程行政生活楼东侧、北侧砌筑的毛石护坡墙，墙体分为两层，第一层高度8.5米，第二层高度8.85米，两层之间平台平均宽度1.5米，东侧长度47米，北侧长度68米。第二层土坡由于第一次开挖的山坡过于陡峭。实测坡度接近65度，现决定放坡角度为45度。

三、护坡放坡施工方案
（一）施工准备工作计划
【1】 生产准备工作
①检测施工现场道路情况，调查场区内地下管线，了解场地周边环境。
②掌握施工现场水源、电源的配置空中塔吊运转空间。
③搭设临时设施。
④施工设备、机器的安装调试。
⑤接通供水管道，安装水表并核对读数。
⑥接通电路，设总配电箱一个、分配电箱两个，并核对电表读数。
⑦施工用水量主要为生活用水，一般流量即能满足，不做计算。
【2】技术准备工作
①根据图纸组织人员进行图纸会审，同时取得各项所需技术资料，并与建设单位、设计单位做好一次性洽商。
②制定各工序技术措施，组织技术交底。
③做好工料分析。
④确定施工中各项试验内容及检测方法。
【3】施工细节
由于北侧山顶没有道路，挖掘机无法登顶，如果修道登顶将增加巨大的施工费用。而且受地理影响挖掘机行程受到约束。结合以上种种因素，特拟定采用人工消土方案。
①在生活用房北墙搭设承重脚手架，至一层毛石墙顶端，然后再增高2米。增高的2米与毛石砼挡土墙间用钢管、跳板、木方、竹篦等维护成长45米，高2米封闭式挡土平台。
②组织力工人工分层开挖，挖土堆至挡土平台上，再次人工倒运至吊簸箕里，然后利用QTZ40塔吊垂直运输至空旷处.
③利用挖掘机装车，倒运至指定地点，运距3km以上。

④施工简图：

（二）组织机构
工程开工时我公司将组织富有经验的人员组成项目经理部，选派精干的管理及施工人员进驻现场，下设工程、技术质量、物资供应、安全及综合等部门，确保整个工程优质、高效完成。
项目经理

生产副经理

技术负责人

工

技

物

安

综

术

资

程

质

供

全

合

量

应

部

部

部

部

部
【1】劳动力组织
项目
力工
木工
瓦工
钢筋加工
机械
安全
后勤
人数
35
20
15
18
15
2
2
【2】机械设备
根据工程施工特点，合理选择机械设备，所使用的主要机械设备如下表。
主要机械设备一览表
序号
名 称
型号
单位
数量
1
塔吊
QTZ40
台
2
2
挖掘机
小松300
台
1
3
轮式铲车
海麟
台
1
4
翻斗车
欧曼前四后四
台
2
5
电渣压力焊
科越800
台
1
6
电焊机
科越600
台
2
7
搅拌桶
1.2M3
台
2
8
注浆泵

台
2
9
气焊机
科越40
台
1
10
卷扬机

台
2
11
其他工具
诺干

【3】场地布置及水电供应
① 生活业务楼南边做为工人住宿及堆放钢筋，进行钢筋加工；堆放水泥，砂石料及部分设备。
② 在现场设配电箱，电力供应：动力200kW。
③ 由甲方提供主供水水管至施工现场，施工中注意节约用水。
【4】设备及材料进场计划
1、根据工期进度要求，测量人员首先放线、验线，挖土机场地清理渣土、开工准备完成后，挖土机随即进入现场，按土方施工方案进行作业；
2、护坡工程开工前两天由材料员与施工员估算开工前几天所需各项材料，并按照该用量采购；
3、水泥、砂每次进料量按3～5天的作业用量预计，钢筋按整个预算量分批采购；
（三）护坡放坡施工工艺流程
人工土方开挖施工工艺流程如下：
脚手架的支设

垂直运输平台的支设

挡土护栏的支设

由上至下开挖

分层开挖

弃土外运

【1】测量放线
由测量人员完成护坡放线工作。
测量人员根据技术交底书、设计图纸完成坡度测量，锚杆孔位放线。
【2】土方开挖
按照设计给定的每层开挖深度和坡度开挖，不得随意超挖。开挖过程中，塔吊垂直运土过程中不得撞击边坡护壁和建筑物。
支护施工必须与土方开挖配合协调，考虑到支护施工及土质情况，土方开挖分步进行。护坡开挖至边线以上30cm处，然后采用人工清槽底。开挖顺序根据现场情况确定。
【3】人工修平边坡
在大面积开挖后，辅以人工清理坡面，保证坡面平整，必须清除表面虚土。
【4】面层施工
应建设单位要求，开挖至要求坡度后，上面种植灌木丛和草坪
（四）护坡放坡施工技术要求
1.边坡开挖：采用人工挖土，分两步开挖。预留20mm-30mm人工修坡，开挖深度从坡顶至二层毛石挡土墙平台处，以确保达到设计要求坡度。土方开挖应严格按照设计规定的分层分段的开挖，按作业顺序施工，在完成上层作业面的土钉及水泥砂浆强度没有达到设计强度前，不得进行下一步土方的开挖。
2.边坡修整：采用人工清理，并确保坡面面层的平整无虚土。
3.定位放线：按照设计图纸由测量人员准确的测量，如遇到特殊情况，应由现场技术员确定坡度大小变动，变动过多时应告知设计人员。
4.施工记录：施工时应有施工记录，随时掌握土层的情况。
5.面层：种植灌木丛或草坪
6.养护：应根据施工期间的气温，具体养护由现场技术人员确定。

（五）护坡放坡施工的质量标准
序 号
内 容
标 准
1
坡面平整度允许偏差
±20mm
2
坡面放坡角度允许偏差
±2度
（六）护坡放坡所需要的设备
设备名称
设备型号
数量
用途
洛阳铲

10套
土钉钻孔成孔
铁簸箕

2个
供塔吊吊运弃土
塔吊

2台
吊运弃土
脚手架

135m²
搭设施工平台
挖掘机

1台
第二次倒运
翻斗车

1台
弃土外运距离3km以上

六、施工质量保证措施
（一）质量目标

优选施工及管理队伍，高标准严要求：
分部分项工程一次交验合格率争取达到100％；
分部分项工程一次交验优良率争取90％以上；工程质量优良。
争创国家或军队优质工程
（二）质量保证措施
【1】质量保证措施
1.严格按照国家有关规范、规程和设计要求施工，实行全面质量管理。
2.分项工程如人工开挖施工、垂直运输等要严格把关（安全中创造效益），明确责任分工。
3.及时作好各项施工记录，收集有关地质资料及试验数据，以便发现问题及时采取调整措施。
4.分派专职人员，作好各种试验数据的记录和整理，以便及时发现问题，尽快解决。
【2】护坡放坡施工质量要求
1. 倾角、深度必须符合设计要求；
2. 坡面要平整，确保表面无虚土；
3. 弃土必须堆放至空旷场地，不得影响施工现场其他工种作业；
4. 开挖角度满足设计要求，随时进行检查。
【3】质量保证组织
我公司为了优质、高效地完成土坡放坡工程的施工，在现场设项目经理部，下设技术部和质检部，负责工程质量的监督工作。

公司总部

项目经理部

技术部

质检部

测量

施工

QC

QC

质量保证体系图
七、安全目标及措施
（一）安全管理目标
执行安全管理制度及措施，以确保安全施工、无事故发生。
（二）安全管理及保证措施
1.人身安全
(1)加强安全教育，严格执行安全生产的各项规章制度，现场设专职安全监督员，各作业班组有专人负责安全管理，把日常安全管理监督与定期检查结合起来，定期组织职工学习安全生产知识和各种规章制度、安全操作规程等。
(2)凡进入施工现场人员必须戴安全帽。
3)机械所用电缆均要采取安全措施，避免车辆碾压，以防止人员触电。
2.用电安全
（1）现场配电、接线必须电工进行，电工必须持证上岗。电工操作必须穿戴必要的绝缘保护用品。
（2）现场使用的电气设备、线缆等，在使用前均需进行检查其绝缘性能，不符合要求者，严禁使用。
（3）各种电气设备和电力施工机械的金属外壳必须采取可靠的接零或接地保护。
（4）手持电动工具应符合国家有关标准和规定。工具的电源线、插头和插座应完好，其外绝缘应完好无损。
（5）现场照明必须按规定布线和装设灯具，并在电源一侧加装漏电保护器。
（6）移动、检修电器设备必须先切断电源，严禁带电操作。
（7）现场施工人员不得随意操作与自己工作无关的电器设备。
（8）对于施工现场及其周围的高压线、变压器等要有醒目的安全标志。
3.机械设备安全
(1)定期对使用设备进行维护保养，保证不带病运转，设备完好率达到100%。
(2)严格按规程进行操作，发现机械故障及时处理，不得硬行运转，以免损坏、降低设备使用寿命或造成其它的损失。
(3)施工中遇地下障碍物，必须请甲方清除后方可施工，不得强行施工，防止发生意外事故。
4.防火安全
（1）对于材料和设备储存的仓库或堆放点、施工人员生活区、办公区等要特别注意防火安全，设置足够数量的消防灭火器具、消防水管和消防栓等。
（2）现场内严禁吸烟，严禁有明火，以防火患。

八、地下管线及地上、地下已有设施保护措施
1、场地内地下管线尚不清楚，施工中遇到特殊情况及时通知甲方、监理方及公司技术部，以期及时、合理解决。
2、施工场地内设立醒目标识牌，标明警告语“注意安全”等字样 ；
九、施工进度计划
滞后土方开挖3-4天。

单位：
负责人：
日期：
