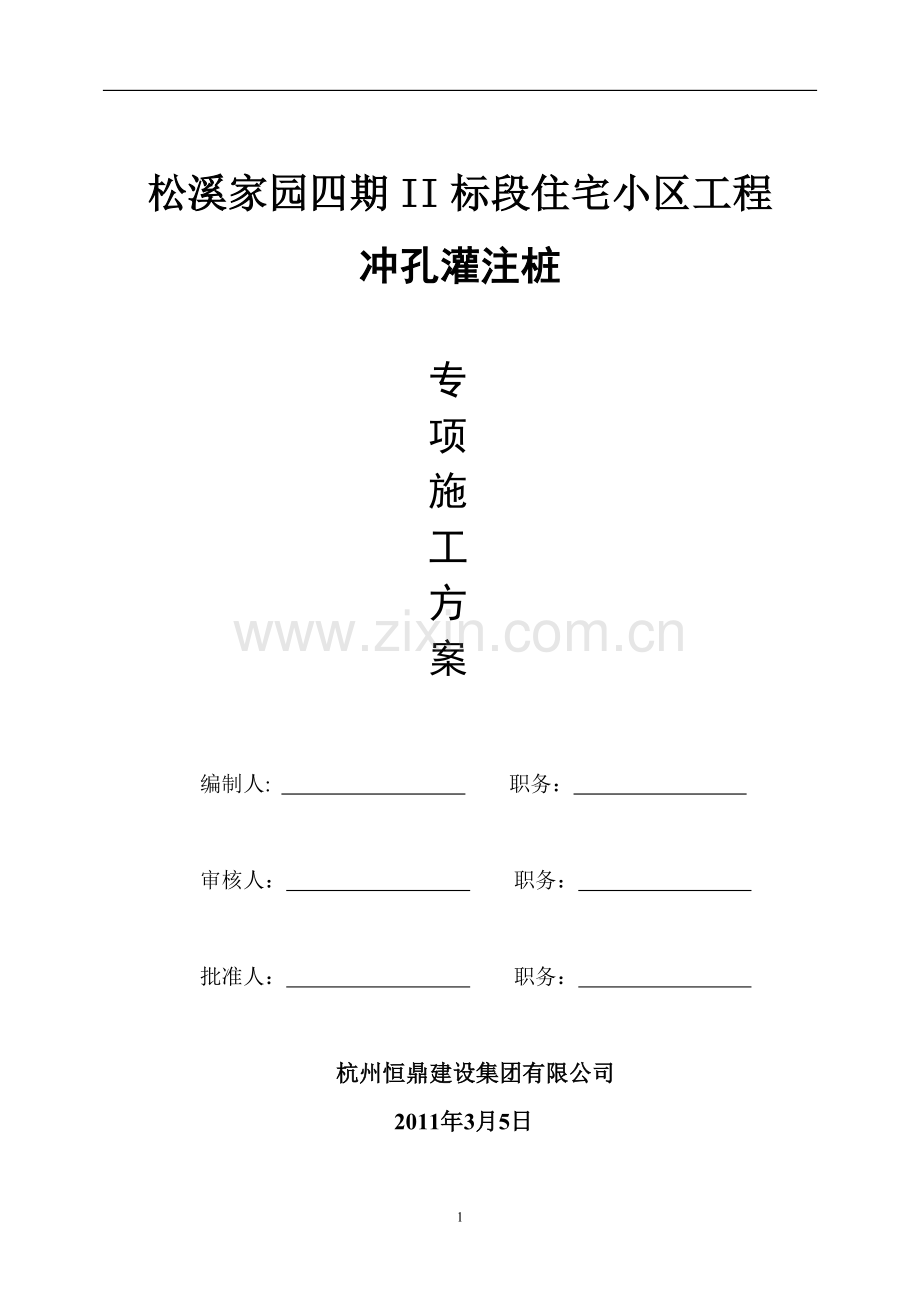

冲孔灌注桩施工方案(正式).doc

松溪家园四期II标段住宅小区工程冲孔灌注桩专项施工方案编制人: 职务： 审核人： 职务： 批准人： 职务： 杭州恒鼎建设集团有限公司2011年3月5日目 录第一章 编制依据.3第二章 工程概况.4第三章 施工布置.5第四章 施工方法.6第五章 施工常遇问题及处理方法.11第六章 质量保证体系.14第七章 安全和文明施工.16第八章 工期保证措施 .17第九章 执行的技术标准及规范.18第一章 编制依据1、松溪家园四期II标段住宅小区工程设计图纸。2、建筑地基基础工程施工质量验收规范（GB50202-2002）。3、中国建筑工业出版社1999年1月出版的建筑施工手册。4、临安市规划勘测有限公司公司编制的松溪家园四期II标段住宅小区工程岩土工程勘察报告。5、建筑桩基技术规范（JGJ94-94）第二章 工程概况松溪家园四期II标段住宅小区工程建设地点：富阳市新登镇松溪村；为全框架结构，总建筑面积33209.99平方米，本工程由富阳市新登城镇建设投资有限公司投资建设，杭州市华清建筑工程有限公司设计，临安市规划勘测有限公司勘测，浙江公望工程管理有限公司监理，杭州恒鼎建设集团有限公司组织施工。基础设计为冲孔桩。本工程改为使用冲孔灌注桩，承载方式为端承桩，持力层为中风化砾岩夹砂层，入岩深度0.5m,桩端阻力特征值fa=4000kpa，桩径800mm及900mm。其中800mm孔径桩总数为44根，900孔径桩总数为21根，共计65根桩。钢筋为螺纹钢16、18，箍筋为线材8、10，混凝土为C25水下砼灌注。本工程桩身质量检验：采用小应变全测，承载力检测不少于3根，位置现场定。第三章 施工布置1.施工平面布置1.1根据本工程的特点及桩基的数量，我项目部安排使用4台JK5型冲击桩机进行施工，施工125轴桩基；总体施工顺序为由东向西推进，以确保业主的工期要求。1.2本工程桩基较集中，现场用电、用水、排污按就近原则进行安排。2.施工进度计划及劳动力安排2.1根据地质报告，本工程冲孔灌注桩平均长度在10m左右，5月24日开工，计划每24小时成孔13个，总工期为25日。2.2每台桩机配置两班人员，每班3人，24小时作业，确保工期。本工程采用商品砼，混凝土强度等级C25，用砼搅拌运输车运至现场，导管水下砼灌注。第四章 施工方法 一、施工准备 1、熟悉和掌握有关的图纸设计和施工规范要求及图纸会审记录、设计变更通知单、岩土工程勘察报告等资料。2、根据桩位设计图建筑坐标、高程控制点标高进行轴位放线，定出桩位并固实。随后检查，复核各桩位轴线设计参数，并经甲方、监理等有关各单位验收合格。3、材料、人员、机械设备、各种工具应提前进场准备好，临水、临电设施架设或铺设完成。 4、做好施工现场的排水系统，浆池、浆沟开挖工作。施工污水须经沉淀池处理后，才可排入市政管道。同时，做好施工现场的安全、文明施工工作。二、施工程序 1、施工工艺流程2.施工机具选择根据本工程特点，选用4台JK5型冲击桩机进行施工。3.施工方法3.1护筒埋设3.1.1冲孔前，孔口埋设钢板护筒，用以固定桩位，防止孔口坍塌，护筒埋设深度宜为1.3m，高出自然地面300mm，护筒与孔壁间的缝隙用粘土填实，防止漏水，护筒内径比钻头直径大200mm。3.1.2护筒中心与桩位中心偏差20mm，护筒安放垂直。3.2冲孔方法3.2.1护筒埋设好后，桩机就位，使冲击锤中心对准护筒中心，要求偏差不大于20mm。开始应低锤密击，锤高0.40.6，并及时加片石，砂砾和粘土泥浆护壁，使孔壁挤压密实，直至孔深达护筒底以下34m后，才可加快速度，将锤提高至23.5m以上转入正常冲击。冲孔时应及时将孔内残渣排出，每冲击12m，应排渣一次，并定时补浆，直至设计深度。每冲击12m检查一次成孔的垂直度，如发生斜孔、塌孔或护筒周围冒浆时，应停机。待采取相应措施后再进行施工。3.2.2在成孔施工中，通过冲击高度、泥浆指标等参数的调节来控制冲击成孔速度，防止孔斜、缩颈等现象的产生。同时利用孔内泥浆的压力来平衡孔壁压力和水压力，起到护壁的作用。3.2.3场地上部有较大厚度的回填土，因此护筒埋的尽量深，并用高质量的泥浆护壁，根据地质报告显示，熟料库处土层多为粘土层，成孔时，可注入清水，以原土造浆护壁，排渣时泥浆密度控制在1.11.2t/m3；进入微风化灰岩持力层后，泥浆比重应控制在1.31.5t/ m3，以便于岩层碎片顺利排出孔外，施工过程中经常测定泥浆密度。3.2.4桩机就位桩机底座平整，钢丝绳与桩架上吊滑轮在同一垂直线上，垫实、稳定。3.2.5冲进3.2.5.1冲孔初时应使保持底等冲击高度，使护筒刃脚处形成坚固的泥皮护壁，冲至护筒刃脚下1m以后，可按土质情况以正常速度冲击，泥浆比重控制在1.4。3.2.5.2操作时掌握卷扬钢丝绳的松紧度，以减少钻头、泥浆泵晃动。3.2.5.3在粘土层冲孔，中等冲击高度，大泵量，泥浆比重控制在1.25。3.2.5.4刚入岩时，降低冲击高度，待岩石面冲平后，再恢复正常的冲击高度。3.2.5.5冲孔至持力层时，立即通知业主、监理、地质验收。根据实打深度量出需使用的导管长度及节数，保证导管底至孔底距离为400600mm之间。3.2.5.6 验收合格后，进行第一次清孔。3.3混凝土浇筑。3.3.1浇筑砼前，进行第二次清孔，保证沉渣厚度不大于50mm。为保证清孔质量，适当延长清孔时间，约在12小时。3.3.2开导管采用预制圆柱形砼隔水塞，砼塞用8#铁丝吊在导管口，上盖一层砂浆，待砼达到一定量后，剪断铁丝，砼塞下落埋入底部砼中。开导管时下料斗内需初存的砼量要经计算确定，以保证完全排出导管内泥浆，并使导管出口埋深不小于0.8m的流态砼中，防止泥浆卷入砼内。3.3.3在整个浇筑过程中，砼导管应埋入砼中24m，最小埋深不得小于2m，否则会把砼上升面附近的浮浆卷入砼内；也不宜大于6m，埋入太深，将会影响砼充分地流动。导管随浇筑随提升，避免提升过快造成砼脱空现象，或提升过晚而造成埋管拔不出的事故。3.3.7砼浇筑要一气呵成，不得中断，并控制在46h内浇完，以保证砼的均匀性，间歇时间一般控制在15min内，任何情况下不得超过30min。浇筑时利用不停浇筑及导管出口砼的压力差，使砼不断从导管内挤出，使砼面逐渐均匀上升，孔内的泥浆逐渐被砼置换而排出孔外，流入泥浆池内。3.4钢筋笼的制作与安装。钢筋骨架现场制作，在一次清孔完毕后，起钻、吊车吊放钢筋骨架。钢筋骨架在井口分段焊接，焊接长度10d，同一截面接头数不大于50%，钢筋骨架型号、位置安放必须准确。钢筋笼的制作应符合图纸设计和建筑地基基础工程施工质量验收规范GB50202-2002要求。钢筋笼制作允许偏差表（mm）项 次项 目允 许 偏 差1主筋间距102箍筋间距203钢筋笼直径104钢筋笼倾斜度0.5%5钢筋笼安装深度1006长度100钢筋笼外侧设置控制保护层厚度的垫块（砼保护层厚度为70mm），其间距竖向为2m，横向圆周不得小于4处，顶端应设置吊环，钢筋笼分段在井口采用单面搭接焊，主筋焊接长度不小于10d，钢筋搭接头应相互错开35d，且不小于50cm，同一截面接头数受拉区不大于50%，同一钢筋上应尽量少设接头。钢筋笼在运输和吊装时，应防止变形，安放应对准孔位，不得强行插入和碰撞孔壁，就位后应立即固定。钢筋笼安装可用小型吊运机具或起重机吊装就位。对直径和长度大的钢筋笼，可分节制作和安装，且在每节主筋内侧每隔5m设一道井字30加强支撑，与主筋焊接牢固组成骨架。钢筋笼安装完毕时，应会同建设单位、监理单位对该项进行隐蔽工程验收，合格后应及时灌注水下砼。第五章 施工常遇问题及处理方法1坍孔1.1原因分析a.提升、下落钻头和放钢筋骨架时碰撞孔壁。b.护筒周围未用粘土填封紧密而漏水，或护筒埋置太浅。c.未及时向孔内加泥浆；孔内泥浆面低于孔外水位，或孔内出现承压水降低了静水压力，或泥浆密度不够。d.在流砂、软淤泥、破碎地层、松散砂层中进钻，进尺太快或停在一处空转时间太长，转速太快。1.2预防措施与处理方法a.提升、下落钻头、和放钢筋骨架时保持垂直上下，严格控制晃动其幅度。b.护筒周围用粘土填封紧密。c.钻进中及时添加新鲜泥浆，使其高于孔外水位。d.遇流砂、松散土层等，适当加大泥浆密度，不要使进尺过快或空转时间过长。e.轻度坍孔，加大泥浆密度和提高水位；严重坍孔，用粘土泥膏投入，待孔壁稳定后采用低速钻进。2桩孔偏移（倾斜）2.1原因分析a.桩架不稳，钻机磨损，部件松动。b.土层软硬不匀。c.成孔时，遇较大孤石或探头石，或基岩倾斜未处理，或在粒径悬殊的砂卵石层中钻进，钻头所受阻力不匀。2.2预防措施与处理方法a.安装桩机时，要对导架进行水平和垂直校正，检修钻孔设备，遇软硬土层应控制进尺，及时降低冲击高度。b.偏斜过大时，填入石子粘土重新冲进，控制冲击高度，往复冲孔纠正。3不进尺3.1原因分析a.钻头粘满粘土块（糊钻头），排渣不畅。3.2预防措施与处理方法a.加强排渣。b.降低泥浆密度，加大配重。c.糊钻时，可提出钻头清除泥块后，再施钻。4钢筋笼偏位、变形4.1原因分析a.钢筋笼过长，未设加劲箍，刚度不够，造成变形。b.钢筋笼上未设垫块或耳环来控制保护层的厚度。c.桩孔本身偏斜或移位。d.钢筋笼吊放未垂直缓慢放下，而是斜插入孔内。e.孔底沉渣未清理干净，使钢筋笼达不到设计深度。4.2预防措施与处理方法a.钢筋过长，分节制作，分段吊放，分段焊接或设加劲箍加强。b.在钢筋笼部分主筋上，应每隔一定距离设置砼垫块或焊耳环，控制保护层的厚度。c.桩孔本身偏斜、移位，应在下钢筋笼前往复扫孔纠正。d.孔底沉渣应置换清水或适当密度的泥浆清除。5吊脚桩5.1原因分析a.清孔后泥浆密度过小，孔壁坍塌或孔底涌进泥浆或未立即浇筑砼。b.清渣未净，残留泥渣过厚。c.吊放钢筋骨架、导管等物碰撞孔壁，使泥土坍落孔底。5.2预防措施与处理方法a.做好清孔工作，达到要求后立即浇筑砼。b.注意泥浆密度和使孔内水位经常保持高于孔外水位0.5m以上。c.施工中注意保护孔壁，不让重物碰撞，造成孔壁坍塌。第六章 质量保证体系1、认真审阅图纸、熟悉设计意图；2、严格贯彻执行ISO9002质量体系；3、所有进场计划必须有出厂合格证，且按有关规定需要取样复检的必须经检验合格后方可进行下道工序；4、严格执行“三级”检查制度。做好工序交接监测记录及工序成果保护；5、加强计量管理，并派专人计量。6、加强试块管理，每工作班，每一根桩，每50m3砼试块取样不少于一组，搅拌时，应严格控制混凝土的坍落度，并在浇筑地点检查砼的坍落度，每工作班至少二次；7、严格执行有关规范和技术标准。钢筋砼灌注桩工程质量程序控制学习图纸和技术资料材料准备，出具合格证准备工作桩孔定位放线学习操作规程和质量标准申请砼配合比技术交底书面交底注意桩孔位置和垂直度操作人员参加成 孔按不同型号挂牌清除沉渣钢筋制作护筒位置埋设正确和稳定注意钢筋型号、直径和间距钢筋制作导管浇筑砼预留、养护、试压试块清理现场，文明施工质量评定执行验评标准桩孔测量定位记录试块报告单材料合格证资料整理自检记录质量评定记录施工记录第七章 安全和文明施工1、树立“安全促进生产、生产必须安全”的思想；2、加强职工安全意识教育；3、所有施工人员必须做到“三不”伤害，利用好安全“三宝”；4、对于高处作业，临边作业，必须佩戴安全带等防护用品；5、夜间作业必须有足够的照明，且安全电压为36伏，每个钻机旁设置四只100w防罩灯；6、施工现场的电源、电路安装拆除必须由持证电工操作，不得擅自、蛮目、牵拉、挂设；7、做到施工现场工完料清，材料堆放集中、整齐，排水通畅，道路畅通；8、现场排污：与业主或者当地政府协调一块场地，挖一污水池，沉淀后将水排出，施工完后回填，压实。9、其它未尺事宜，遵照执行有关安全操作规程，并遵守安全、环保、消防、保卫部门的有关规定。第八节 工期保证措施本工程分工阶段开挖施工，我们将抓住如下几项控制措施：一、根据总体控制计划、各阶段施工进度计划，实施过程中不断完善和分解，编制详细的周施工计划。实行信息监控，及时调整部署，采取相应措施，确保每一阶段的计划如期实施。二、定期召开每周生产例会，加强与各单位协调工作，及时解决施工中存在的问题。三、严格控制各工序的施工质量，减少因质量问题而引起的返工。四、加强劳动力管理，及时组织劳动力进场，合理安排各班组的工作面。五、通过合理的施工组织，安排流水式施工。六、及时编制材料的需用量计划及采购进场计划。七、配备足够的机械设备。八、各工种由专业的熟练工人进行施工，分区段全面铺开施工。九、质量检查员要随施工班组认真检查，不出现返工现象，确保施工顺利。十、实行流水施工方法，实现均衡的流水施工，加快施工速度。十一、工前做好技术交底工作。第九章 执行的技术标准及规范1、建筑工程质量检验评定标准 GB50300-20012、砼结构工程施工及验收规范 GB50204-20023、钢结构工程施工及验收规范 GB50205-20024、施工现场临时用电安全技术规程 JGJ46-20055、钢筋焊接及验收规范 JGJ18-966、电焊条（碳钢焊条） GB/T5117-957、混凝土强度检验评定标准 GBJ107-878、混凝土质量控制标准 GB50164-929、泵送混凝土施工技术规程 JGJ/T10-9510、建设工程文件归档整理规范 GBT503282001下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 22
