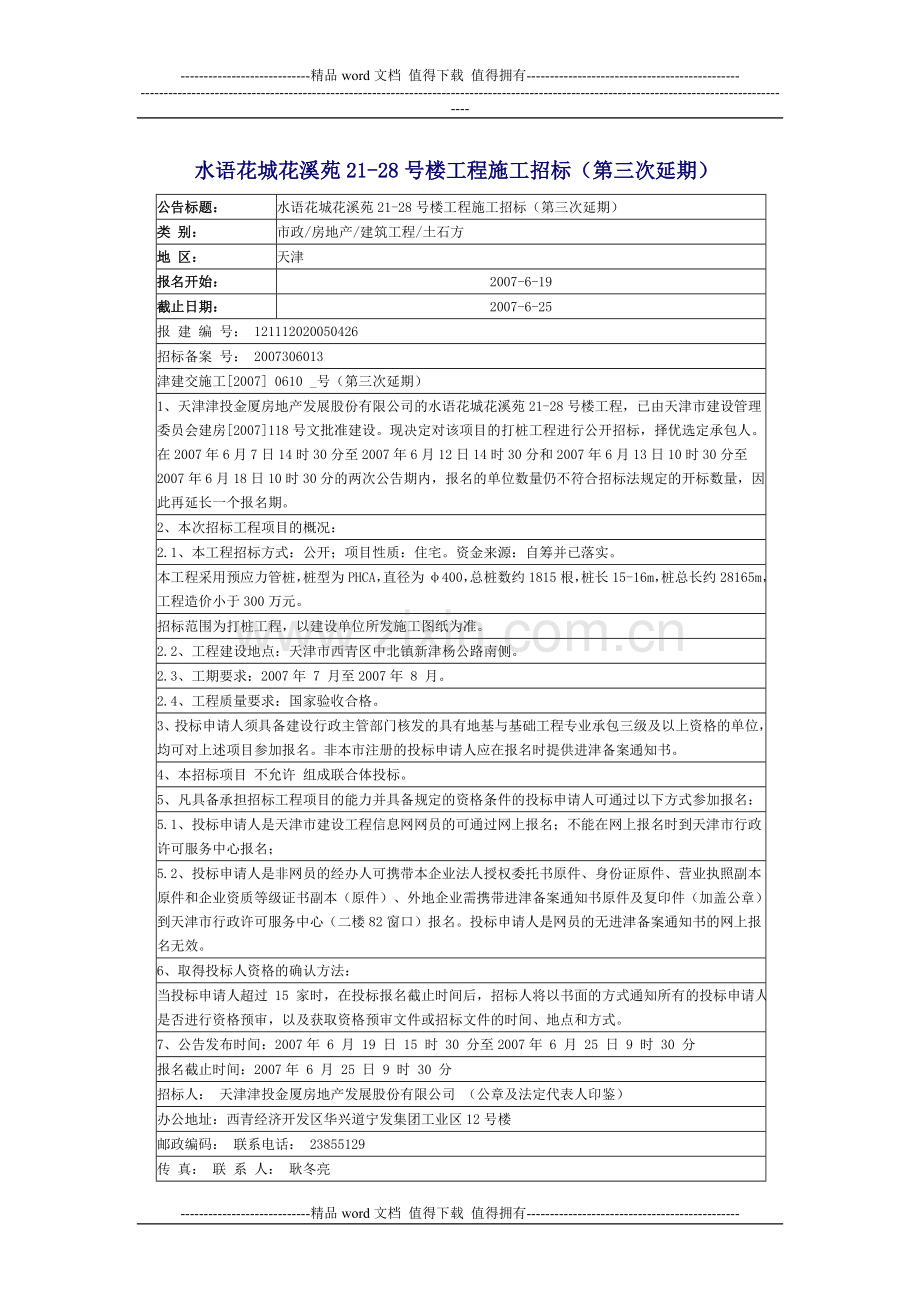

水语花城花溪苑21-28号楼工程施工招标（第三次延期）
公告标题：
水语花城花溪苑21-28号楼工程施工招标（第三次延期）
类 别：
市政/房地产/建筑工程/土石方
地 区：
天津
报名开始：
2007-6-19
截止日期：
2007-6-25
报 建 编 号： 121112020050426
招标备案 号： 2007306013
津建交施工[2007] 0610 _号（第三次延期）
1、天津津投金厦房地产发展股份有限公司的水语花城花溪苑21-28号楼工程，已由天津市建设管理委员会建房[2007]118号文批准建设。现决定对该项目的打桩工程进行公开招标，择优选定承包人。在2007年6月7日14时30分至2007年6月12日14时30分和2007年6月13日10时30分至2007年6月18日10时30分的两次公告期内，报名的单位数量仍不符合招标法规定的开标数量，因此再延长一个报名期。
2、本次招标工程项目的概况：
2.1、本工程招标方式：公开；项目性质：住宅。资金来源：自筹并已落实。
本工程采用预应力管桩，桩型为PHCA，直径为φ400，总桩数约1815根，桩长15-16m，桩总长约28165m，工程造价小于300万元。
招标范围为打桩工程，以建设单位所发施工图纸为准。
2.2、工程建设地点：天津市西青区中北镇新津杨公路南侧。
2.3、工期要求：2007年 7 月至2007年 8 月。
2.4、工程质量要求：国家验收合格。
3、投标申请人须具备建设行政主管部门核发的 具有地基与基础工程专业承包三级及以上 资格的单位，均可对上述项目参加报名。非本市注册的投标申请人应在报名时提供进津备案通知书。
4、本招标项目 不允许 组成联合体投标。
5、凡具备承担招标工程项目的能力并具备规定的资格条件的投标申请人可通过以下方式参加报名：
5.1、投标申请人是天津市建设工程信息网网员的可通过网上报名；不能在网上报名时到天津市行政许可服务中心报名；
5.2、投标申请人是非网员的经办人可携带本企业法人授权委托书原件、身份证原件、营业执照副本原件和企业资质等级证书副本（原件）、外地企业需携带进津备案通知书原件及复印件（加盖公章）到天津市行政许可服务中心（二楼82窗口）报名。投标申请人是网员的无进津备案通知书的网上报名无效。
6、取得投标人资格的确认方法：
当投标申请人超过 15 家时，在投标报名截止时间后，招标人将以书面的方式通知所有的投标申请人是否进行资格预审，以及获取资格预审文件或招标文件的时间、地点和方式。
7、公告发布时间：2007年 6 月 19 日 15 时 30 分至2007年 6 月 25 日 9 时 30 分
报名截止时间：2007年 6 月 25 日 9 时 30 分
招标人： 天津津投金厦房地产发展股份有限公司 （公章及法定代表人印鉴）
办公地址：西青经济开发区华兴道宁发集团工业区12号楼
邮政编码： 联系电话： 23855129
传 真： 联 系 人： 耿冬亮
招标代理机构： 天津建安建设项目管理有限公司 （公章及法定代表人印鉴）
办公地址： 天津市南开区宾水西道时代奥城11-2-401
邮政编码： 联系电话： 23855289
传 真： 联 系 人： 陈红霞
日期： 2007年 6 月 19 日

预应力砼管桩高强砼管桩桩身砼强度等级不低于C80的，为PHC
预应力砼管桩桩身砼强度等级C60~C80的，为PC
薄壁管桩桩身砼强度等级不低于C60的，为PTC，其最小壁厚不宜低于60。
一般来讲，Ｂ型桩耐打性及抗弯性能较好，ＡＢ型次之，Ａ型再次之。一般情况下，承受竖向承载力的管桩基础若是软土地区，选用Ａ型，土质较硬选用ＡＢ型，若是基坑支护作护壁桩用，至少为ＡＢ型或Ｂ型。

1 、PHC 管桩简介     预应力高强度混凝土管桩代号为PHC (简称PHC 管桩)[1]。是采用先张预应力离心成型工艺，并经过10个大气压、1800 ℃ 左右的蒸汽养护，制成一种空心圆筒型混疑土预制构件，主要由圆筒形桩身、端头板合钢套箍等组成。标准节长为10m ，直径从300mm～800mm ，混凝土强度等级≥C80。PHC 管桩的常用规格及适用范围如表1所示[2] 。
表1 　PHC 管桩的常用规格 外径 (mm ) 壁厚 (mm ) 承载力标 准值( kN ) 适用楼层
300 70 900 6 ～12
400 95 1700 6 ～18
500 100 2350 10 ～30
500 125 2700 20 ～35
550 100 2800 10 ～30
550 125 2800 20 ～35
600 130 3200 20 ～40
800 130 4500 30 ～50
 2、PHC 管桩的优点
  2. 1 　单桩承载力高     由于PHC 管桩桩身混凝土强度高，可打入密实的砂层和强风化岩层，由于挤压作用，桩端承载力可比原状土质提高70% ～80% ，桩侧摩阻力提高20%～40% 。因此，PHC 管桩承载力设计值要比同样直径的沉管灌注桩、钻孔灌注桩和人工挖孔桩高。
  2. 2 　应用范围广     PHC 管桩是由侧阻力和端阻力共同承受上部荷载，可选择强风化岩层，全风化岩层，坚硬的粘土层或密实的砂层(或卵石层)等多种土质作为持力层，且对持力层起伏变化大的地质条件适应性强，因此适应地域广，建筑类型多。广泛应用于60 层以下的多种高层建筑以及工业与民用建筑低承台桩基础，铁路、公路与桥梁、港口、码头、水利、市政、构筑物，及大型设备等工程基础。
    2. 3 　沉桩质量可靠     PHC 管桩是工厂化、专业化、标准化生产，桩身质量可靠;运输吊装方便，接桩快捷; 机械化施工程度高，操作简单，易控制;在承载力，抗弯性能、抗拨性能上均易得到保证
 2. 4 　工程造价最便宜
  2. 4. 1 　直接成本     通过对多项工程实例的总结和分析，PHC 管桩的单位承载力造价在诸多桩型中是较便宜的一种 。
不同桩型主要指标比较见表2:
表2　不同桩型主要指标比较 主要指标 PHC 管桩 沉管灌注桩 钻孔灌注桩 人工挖孔桩
主要承力方式 端阻力与侧阻力 共同承受荷载 主要靠侧阻力承 受荷载 端阻力与侧阻力 共同承受荷载 主要靠端阻力承受荷载
桩径(外径) mm 300 ～800 300～800 800～1200 ≥800
可穿越土层 砂、砾石夹层 ≤7. 0m ≤3. 0m 砂夹层 穿越性好 穿越性好
进入持力层 软质岩、强风化 岩1～3m 硬粘土密实砂层 和碎石层 中微风化岩 中微风化岩
造价 3. 21 元/ KN 6. 11 元/ KN 8. 81 元/ KN 5. 87 元/ KN
    注:造价指标是在常用设计桩长20米情况下的比较，当设计桩长越长(≤60 米) PHC 管桩越经济。
     2. 4. 2 　间接经济效益     评价PHC 管桩的经济效益，不仅看造价，还要看工期。对于工期的价值，在以往计划经济时代，人们对它并不看重，但在当今商品经济发展的时代，“时间就是金钱，工期就是效益”已成为人们的共识，对于贷款投资的人感触尤深。PHC 管桩施工速度快、工效高、工期短，提前竣工投产，将产生巨大的社会效益和经济价值。
   PHC 管桩的机械化施工程度高，现场整洁，施工环境好。不会发生钻孔灌注桩工地泥浆满地流的脏污情况，也不会出现人工挖孔桩工地到处抽水和堆土运土的忙乱景象及井下作业的不安全感。容易做到文明施工，安全生产。减少安全事故，也是提高间接经济效益的有效措施。
    3 、静压法施工的优点     PHC管桩施工方法主要有锤击和静压两种，目前用柴油锤、液压锤锤击法沉桩的施工工艺在我国还是占主导地位，特别在日本主要用锤击法沉桩。近几年来，随着大吨位( 6800KN ) 压桩机的问世和静压沉桩施工工艺的完善，静压法施工工艺与锤击法相比具有明显的优点，因此发展迅速，有望取代锤击法的态势。
  3. 1 　施工质量有保证
     静压法施工是通过压桩机的自重和桩架上的配重作反力将PHC管桩压入土中的一种沉桩工艺，在沉桩过程中，压桩力可直观、安全、准确地读出并自动记录下来，因而对桩承载力控制及判断精确度高; 桩身质量及沉桩长度可用直接手段进行监测，人为干扰因素少，难以弄虚作假。因此，静压法单桩承载力比锤击法可靠，沉桩质量深得业主的信赖，并大大地减轻了监理工作强度，消除了设计者的担忧。
   3. 2 对周边环境无影响     锤击法沉桩震动剧烈，噪音大，对周边环境影响大，这是锤击法的一大弊端。而静压法施工，无震动，无噪音，很适合在市区及其他对噪音有限制的地点施工。如在学校、医院、办公大院及住宅小区内外，精密仪器房附近区域内施工均可采用静力压桩，以使附近单位和居民的正常工作、生活环境不受噪音、震动干扰。在环保意识日益增强的现代社会，静压法施工的这一优势将会得到进一步的体现。
    3. 3 　施工应力小
锤击法沉桩时，由于锤击力的冲击和反射，使PHC 管桩受到较大的压应力波和拉应力波，容易使桩头、桩身、接头等薄弱处产生裂纹，严重影响桩基质量。而静压法是慢而均匀的加载，无冲击和反射应力波，施工应力小且易控制。因此，采用静压法沉桩时，其PHC 管桩的配筋率和混凝土强度等级均可降低一个等级，这意味着静压法可降低PHC 管桩的制作成本。
    3. 4 　截桩量小
静压法送桩深度比锤击法深，且送桩后桩头质量较可靠。拔起长送桩器的能力，静压桩机要比打桩机强得多。因此，基坑开挖后PHC 管桩截去量比锤击法小得多，尤其适用于有多层地下室的建筑工程。
   3. 5 　适应性好
   在某些特殊地质(如在石灰岩地区或“上软下硬，软硬突变”的地层) 条件下采用锤击法沉桩时，桩的破损率非常之高，所以在这些特殊地质条件的地区不宜采用锤击法施工，但静压法施工是将桩慢慢地压入土层中，遇到坚硬的岩面，也是慢慢地接触，直到加载至最大值，桩身一般不会被压坏。只要岩面坡度不太大，不产生桩身滑移，仍可保证沉桩质量。在实际工程中，遇到这些特殊地质条件时，采用“多桩大承台”的设计思想，配合使用改良的特殊钢桩尖，仍然可以收到较好的技术经济效益。
《建筑桩基技术规范》JGJ94-2008
目 次
1 总则 ………………………………………………………………………………………1
2 术语、符号…………………………………………………………………………………2
2．1 术语………………………………………………………………………………………2
2．2 符号………………………………………………………………………………………3
3 基本设计规定 ……………………………………………………………………………5
3．1 一般规定…………………………………………………………………………………5
3．2 基本资料…………………………………………………………………………………6
3．3 桩的选型与布置…………………………………………………………………………7
3．4 特殊条件下的桩基 …………………………………………………………………… 8
3．5 耐久性规定…………………………………………………………………………… 10
4 桩基构造……………………………………………………………………………………11
4．1 基桩构造 ………………………………………………………………………………11
4．2 承台构造……………………………………………………………………………… 13
5 桩基计算……………………………………………………………………………………15
5．1 桩顶作用效应计算 ……………………………………………………………………15
5．2 桩基竖向承载力计算 …………………………………………………………………16
5．3 单桩竖向极限承载力……………………………………………………………………17
5．4 特殊条件下桩基竖向承载力验算………………………………………………………24
5．5 桩基沉降计算 …………………………………………………………………………28
5．6 软土地基减沉复合疏桩基础 …………………………………………………………31
5．7 桩基水平承载力与位移计算 …………………………………………………………33
5．8 桩身承载力与裂缝控制计算 …………………………………………………………36
5．9 承台计算 ………………………………………………………………………………38
6 灌注桩施工 …………………………………………………………………………………46
6．1 施工准备 …………………………………………………………………………………46
6．2 一般规定 ………………………………………………………………………………46
6．3 泥浆护壁成孔灌注桩……………………………………………………………………47
6．4 长螺旋钻孔压灌桩………………………………………………………………………50
6．5 沉管灌注桩和内夯沉管灌注桩…………………………………………………………50
6．6 干作业成孔灌注桩 ………………………………………………………………………53
6．7 灌注桩后注浆 ……………………………………………………………………………54
UnRegistered
7 混凝土预制桩与钢桩施工………………………………………………………………56
7．1 混凝土预制桩的制作 …………………………………………………………………56
7．2 混凝土预制桩的起吊、运输和堆放 …………………………………………………57
7．3 混凝土预制桩的接桩……………………………………………………………………57
7．4 锤击沉桩…………………………………………………………………………………58
7．5 静压沉桩…………………………………………………………………………………60
7．6 钢桩(钢管桩、H型桩及其他异型钢桩)施工 …………………………………………61
8 承台施工 …………………………………………………………………………63
8．1 基坑开挖和回填…………………………………………………………………………63
8．2 钢筋和混凝土施工………………………………………………………………………63
9 桩基工程质量检查及验收………………………………………………………64
9．1 一般规定…………………………………………………………………………………64
9．2 施工前检验………………………………………………………………………………64
9．3 施工检验…………………………………………………………………………………64
9．4 施工后检验………………………………………………………………………………64
9．5 基桩及承台工程验收资料………………………………………………………………65
附录A 桩型与成桩工艺选择……………………………………………………………………66
附录B 预应力混凝土空心桩基本参数…………………………………………………………68
附录C 考虑承台（包括地下墙体）、基桩协同工作和土的弹性抗力作用计算受水平荷载的
桩基………………………………………………………………………………………72
附录D Boussinesq解的附加应力系数a 、平均附加应力系数a …………………………91
附录E 桩基等效沉降系数e y 计算参数………………………………………………………106
附录F 考虑桩径影响的Mindlin解应力影响系数……………………………………………117
附录G 按倒置弹性地基梁计算砌体墙下条形桩基承台梁…………………………………156
附录H 锤击沉桩锤重的选用………………………………………………………………158
本规范用词说明…………………………………………………………………………………159
条文说明 ………………………………………………………………………………………160
