龙岗17井单井集油工程施工组织设计.doc

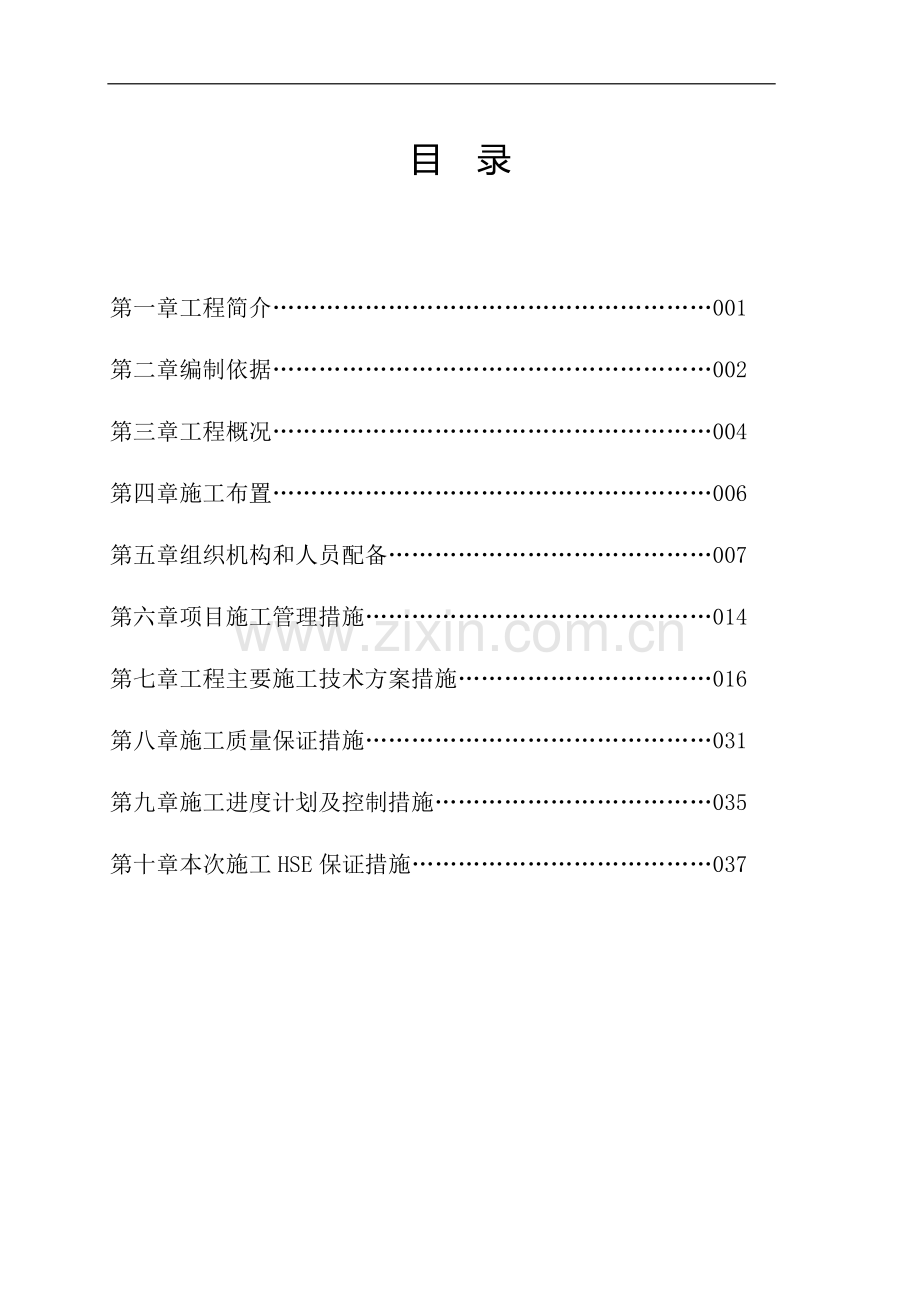

目 录 第一章工程简介001 第二章编制依据002 第三章工程概况004 第四章施工布置006 第五章组织机构和人员配备007 第六章项目施工管理措施014 第七章工程主要施工技术方案措施016 第八章施工质量保证措施031 第九章施工进度计划及控制措施035 第十章本次施工 HSE 保证措施037 -精品 word 文档 值得下载 值得拥有-第一章第一章 工程工程简介简介 1.1 1.1 建设单位建设单位 川中油气矿川中油气矿南部南部作业区作业区 1.2 1.2 设计单位设计单位 四川科宏石油天然气工程有限公司。四川科宏石油天然气工程有限公司。1.3 1.3 施工单位施工单位 蜀渝建安川中分公司蜀渝建安川中分公司 1.4 1.4 工程范围工程范围 场站土建工程及工艺装置场站土建工程及工艺装置 -精品 word 文档 值得下载 值得拥有-第二章第二章 编制依据编制依据 2.12.1 文件依据文件依据 四川科宏石油天然气工程有限公司的施工图改管走向方案；以及川中油气矿南部作业区生产办和蜀渝建安川中分公司共同踏勘，定制的井场土建工程以及站内工艺安装位置和蜀渝建安川中分公司编制的龙岗 17 井组织施工方案。2.22.2 遵循的主要标准遵循的主要标准 建设工程安全生产管理条例中华人民共和国国务院令第 393 号 中华人民共和国环境保护法中华人民共和国主席领第 22 号 中华人民共和国安全生产法中华人民共和国主席令第 70 号 中华人民共和国水土保持法中华人民共和国主席令第 49 号 中华人民共和国节约能源法中华人民共和国主席令第 90 号 2.32.3 遵循的主要规范遵循的主要规范 石油天然气工程设计防火规范 GB50183-2004 油气集输设计规范 GB50350-2005 石油天然气工业输送钢管交货技术条件、第 2 部分：B 级钢管 GB/T9711.2-1999 石油天然气工程总图设计规范 SY/T0048-2000 埋地钢质管道聚乙烯胶粘带防腐层技术标准 SY/T0414-2007 用标准孔板流量计测量天然气流量 GB/T21446-2008 钢制对焊无缝管件 GB/T12459-2005 钢质管道焊接及验收 SY/T4103-2006 石油天然气钢质管道无损检测 SY/T4109-2005 油气田地面管线和设备涂色标准 SY/T0043-2006 石油天然气建设工程施工质量验收规范站内工艺管道工程 SY4203-2007 石油化工自动化仪表选型设计规范 SH3005-1999 石油化工可燃气体和有毒气体检测报警设计规范 GB50493-2009 建筑物防雷设计规范 GB50057-94（2000 版）爆炸和火灾危险环境电力装置设计规范 GB50058-95-精品 word 文档 值得下载 值得拥有-石油设施电气装置场所分类 SY/T0025-95 石油与石油设施雷电安全规范 GB 15599-2009 建筑灭火器配置设计规范GB50140-2005 建筑设计防火规范GB50011-2010 总图制图标准GB/T50103-2001 石油天然气工程制图标准SY/T0003-2003 石油天然气工程初步设计内容规范 第 1 部分：油气田地面工程 SY/T0082.1-2006 第三章第三章 工程概况工程概况 一、工程简介一、工程简介 3.1.13.1.1 概述概述 龙岗 17 井位于四川省营山县柏林乡 6 村 2 社，抽汲层位凉上、沙一层位。因该井地层压力低，井筒流体至井口后的剩余压力不能满足自喷采油工艺的条件，帮采用抽及集油工艺流程，原油罐储待车运至南充炼化总厂加工，伴生气供站内生产用或放空燃烧。井场用地面积 4155m,锅炉房 25.04 m 工艺区 40 m 和油罐罐架基础；距离围墙西面约30m 外的已填埋的废水池上（距离民居 66m 外）设置放散管。2.1.1 试油情况 该井为旧井试修井，于 2009 年 6 月 27 日-2009 年 8 月 6 日试抽，于沙一、凉上层采用抽汲求产测试，测试结果详见表 龙岗 17 井试油成果表：试油时间：2009.6.26-2009.8.6 试油层位：沙一、凉上 套压（Mpa）油压（Mpa）油压（Mpa）油嘴（mm）日产原油（t）日产气（1104m3）日产水（m3）5.3 3.3/4.3 0.1/试油定产：2.0t/d -精品 word 文档 值得下载 值得拥有-2.22.2 工艺设计工艺设计 1）设计规模：日集原油 2.0 t 2）设计压力:0.6 Mpa 3）输送介质：非含硫天然气 4）设计温度：常温。2.2.1 改造后工艺流程 1）井筒内油气流由抽汲车提升到地面后，进入 PN0.6 DN800 低压立式重力分离器进行油气分离，分离后原油进入 20 m3 原油罐储存，候车外运至炼油厂；或直接进入油罐车计量后外运至炼油厂。为保证本井正常生产及原油装罐外运，本井设置 LHC0.2-0.39 型立式双燃料锅炉 1台，并敷设相应的供热管线，以锅炉生产的饱和蒸汽作载热体经供热管输配至分离器、原油罐、以提供井站正常生产所需之热能。伴生气供站内生产用，多余部分气体放空灼烧。若伴生气不够时，站场采用煤做燃料，供锅炉用以保证生产用蒸汽的需求。2.2.2 工艺安装 1）工艺管道安装平面图详见 DWG-0000 集 2）工艺管道安装立面图详见 DWG-0000 集 2.2.3 站场管道防腐 1）站内埋地工艺管道均采用聚乙烯胶粘带（带配套底漆）特加强级防腐层。管道出入地连接部分，采用聚乙烯胶粘带（带配套底漆）加强级防腐绝缘，且高出地面 200mm。管道补口、补伤采用聚乙烯胶粘带。2）站内露空设备、管道除锈合格后，涂环氧富锌底漆两遍，聚氨脂面漆两遍，面漆颜色严格按 SY/T0043-2006 执行。三、主要工作量三、主要工作量 建（构）筑物主要工程量 序号 建（构）筑物名称 单位 工程量 备注 1 锅炉房 m2 25.04 2 砖砌围墙（厚 240mm,H=2.2mm）m 325 3 碎石地坪 m 580 工艺区及站内车道 4 砼块地坪 m 70 人行道-精品 word 文档 值得下载 值得拥有-5 砖砌防火堤（H=1.0m）m 24 油罐处设置 6 道牙 m 350 7 设备钢筋砼基础 m3 27 锅炉分离器油罐基础 8 设备砼基础 m3 20 井架及绷绳基础 9 设备砖基础 m3 1.0 砖砌管（阀）墩基础 10 钢大门（宽 3.8m,高 2.1 m）樘 1 除锈后刷白色油漆 11 逃生门（宽 1.38m,高 1.8m）樘 1 12 钢制小门（宽 1.38m,高 1.8 m）樘 1 13 消防沙池和消防柜 座 各 1 14 污油池 座 1 1 方砖砌 15 清蜡池 座 1 16 井口操作平台 座 1 凹型油气井操作平台 17 方井涵洞 座 1 井口处 18 砖砌门墩（带铭牌）组 1 刷灰色水泥漆 19 原土平整 2150 20 挡污墙拆除（H=1.5m）m3 50 拆至0.000 21 站外边沟清理、维护 m 100 人工清掏 龙岗 17 井工艺设备一览表 序号 设备型号及规格 单位 数量 备注 1 采油井架 CJ30-18 套 1 2 低压立式重力分离器 PN0.6 DN800 台 1 带盘管 3 原油罐 V 水=20m 台 1 带盘管 4 PN1.6 2垫圈流量计 台 1 5 弹簧管压力表 Y-150 1.6 级压力表 量程 0-1.6 Mpa 只 1 量程 0-0.6 Mpa 只 1 6 工业用内标式温度计 WNG-11L=80mm 0-100 支 1 7 调压阀 -精品 word 文档 值得下载 值得拥有-PN1.6 DN25 只 1 8 站内埋地管道防腐 m 60 聚乙烯胶粘带防腐 9 站内露空管道及设备防腐 m 50 10 三层 PE 普通级防腐管道 D60.3 m 300 二、该工程主要特点、难点、对策：二、该工程主要特点、难点、对策：1、抢建工程时间紧，任务重。加强施工人员管理，让台班人员有一定的机动能力。组织公司内部精干人员进行操作。2、地方关系协调困难。积极采取，通过建设单位，以及施工单位与地方加强协商，多次沟通，努力解决分歧。3、施工环境艰苦。积极克服施工环境，通过保障后勤有力支持前线员工创造舒适的休息环境。第四章第四章 施工布置施工布置 4 4.1 1 项目管理项目管理 4.1.1 本工程实行项目管理，组建龙岗 17 井场站建设工程项目经理部，由项目经理、项目副经理、技术负责人、施工人员、质检员、安全员和其他专业人员组成，负责组织、指挥、实话完成本项工程的施工和质量、安全管理。项目经理对该项目全面负责。4.1.2 项目经理部成员组成 姓 名 性别 岗位（工种）职称 备注 马 驰 男 项目经理 工程师 周 涛 男 项目副经理 工程师 -精品 word 文档 值得下载 值得拥有-唐旭东 男 技术负责人 工程师 程海烈 男 HSE 管理 工程师 熊辉 男 土建质检员 工程师 谢 刚 男 安装质检员 工程师 陈光平 男 工程预结算 工程师 朱建宇 男 安全员 周向东 男 施工员 张红兵 男 生产调度 谭显进 男 材料管理 4.2 4.2 项目经理部组织机构图项目经理部组织机构图 唐旭东 谭显进 周向东 熊 辉 程海烈 谢 刚-精品 word 文档 值得下载 值得拥有-第五章、组织机构和人员配备第五章、组织机构和人员配备 5.1.5.1.施工组织原则施工组织原则 5.2.1 满足业主对施工工期的要求，上线前提前做好施工前准备工作，并在工期计划安排上留出余地。5.2.2 工程在站场内，因此根据地方特殊要求、地形、地质情况及穿越等不同的施工对象配置不同类型的作业队，恰当安排流水作业和交叉作业，经济合理地组织均衡作业，不间断施工。5.2.3 因时、因地制宜，充分考虑不同施工对象的施工顺序，尽量将公路、光缆、下水管等特殊点提前组织专业队施工尽快恢复，尽量减轻对当地交通和居民生活的影响。5.2.4 施工机具设备提前做好维护和保养，上线机具设备必须完好，并减少现场搬迁。5.2.5.2.项目组织机构项目组织机构 以按期、优质建成本工程为目标，根据本工程特点和需要，项目部设置为两级管理机构，即项目管理层和项目施工作业层。项目组织机构图如下：项目副经理项目总工程师技术质量部工程管理部计划经营部行政办公室测量水工保护作业队土石方作业队管道组焊作业压队清管试压队运输队项目经理-精品 word 文档 值得下载 值得拥有-5.35.3 机构设置机构设置 5.3.15.3.1 项目管理层设置项目管理层设置 5.3.1.1 项目部设项目经理、项目生产副经理和项目总工程师共 3 名领导，对本项目进行组织和协调，是项目实施的管理核心。5.3.1.2 项目管理层以四部一室为基础，各部室职能人员接受项目经理的领导，对各基层作业队实施监督与管理。四部一室为：技术质量部、物资采办部、工程管理部、计划经营部和行政办公室。5.3.25.3.2 作业层设置作业层设置 根据本工程主要内容和实物工作量，作业层共设 1 个施工队，即测量水工保护作业队、土石方作业队、工艺管道组焊作业班组、运输队。5.3.35.3.3 项目部主要组成成员项目部主要组成成员 序号 项目部职务 姓 名 备注 1 项目经理 马 驰 2 项目副经理 周 涛 3 项目总工程师 唐旭东 4 技术质量部部长 周向东 5 物资采办部部长 范志超 6 工程管理部部长 宁 呈 7 工程管理部成员 谭先进 8 计划经营部部长 陈光平 9 计划经营部成员 李 平 10 行政办公室主任 刘 倩 5.3.45.3.4 部门职责部门职责 -精品 word 文档 值得下载 值得拥有-5.3.4.1 项目经理职责 a、项目的组织者和领导者，是安全和质量的第一责任人。b、彻执行党和国家的政策、法规、法令、上级主管部门和公司的有关管理制度。c、订并贯彻执行项目施工生产的方针、目标。d、调项目各部门、各单位的工作关系。e、定项目的质量奖惩制度，审批质量奖惩报告 f、定项目的 HSE 奖惩制度，审批 HSE 奖惩报告。g、责施工计划的审定和执行，确保按期完成施工任务。h、责项目成本的控制，厉行节约，反对浪费，降低工程成本。i、核项目组织机构和人员组成，审定施工作业队伍。5.3.4.2 项目副经理职责 a、助项目经理搞好施工管理工作，是工程施工的具体组织者。b、职工进行政策法规教育，做好职工的思想工作。c、责工程的日常管理工作。d、责各专业各作业班组之间的协调、施工总体布置及管理。e、责施工进度计划的实施、检查、调整和监督。5.3.4.3 项目总工师职责 a、行项目经理的决策和部署。b、织技术攻关，对施工技术问题负全面责任。c、织好有关技术规程、技术标准的贯彻执行。d、订工程质量目标，审核施工组织设计和重点、难点施工方案。e、织质量工作会议，分析和解决各种质量问题。f、违反技术要求，操作规程和各项管理制度者，予以制止、纠正和批准处理决定。-精品 word 文档 值得下载 值得拥有-5.3.4.4 技术质量部 a 按合同规定的施工规范、施工图纸，组织实施各项技术工作。b、负责制定施工技术文件和作业指导书。c、负责施工技术文件的变更的联络与实施工作。d、组织技术交底，负责技术管理工作。e、负责隐蔽工程的检查和记录，负责施工现场签证工作。f、监督落实施工规范的使用和执行。g、负责工程质量控制和质量管理工作。h、监督、检查、检验原材料和设备，使之按合同、设计、规范要求实施。i、进行工程的检查评定，参与业主、监理对工程的评定。5.3.4.5 工程管理部 a、负责该工程的安全教育和安全防范工作;定期进行安全检查，发现问题及时整改。b、负责 HSE 的日常管理和监督工作。c、负责协调地方主管部门的关系。d、负责施工的日常调度工作。e、根据生产实际情况，做好设备的合理调配。f、负责施工现场生产组织和协调。5.3.4.6 计划经营部 a、负责工程成本的控制、工期控制。b、组织编写施工计划，搞好计划管理。c、负责编制工程预算、结算文件。d、组织制定经济责任制，并负责具体实施。e、办理工程进度款审批手续。f、负责各种合同的起草和管理工作。5.3.4.7 物质采办部-精品 word 文档 值得下载 值得拥有-a、负责施工消耗材料和自购工程材料的采购、接收、运输、保管、发放等管理工作，对自购材料的质量全面负责。b、负责甲供材料的接收、运输、保管工作，并及时发放到施工现场。5.3.4.8 行政办公室 负责工程后勤保障、办公用品采办及发放，负责信息管理及文件控制。5.4 本工程作业层人员配置 5.4.1 管线的组焊施工力量由三个双机组组成，负责全线管道预制、抬布管、组焊、补口补伤、铁环路顶管穿越等施工作业，驻地选在管道附近居民房。5.4.2 测量水工保护作业队及土石方作业队，负责管线测量、地方关系协调、协助业主办理施工手续、青苗及附作物赔偿、管沟开挖及回填、公路路面人工开挖恢复、线路护坡堡坎砌筑、里程桩埋设，驻地选在管道附近居民房。5.4.3 运输队，负责施工材料、设备的运输。为便于调配，驻于项目部。5.4.4 其它队种应与管道安装作业队驻地靠近，以便协调作业和统一解决生活问题。5.4.5 施工通讯联络 5.4.5.1 项目部应确保与下列各单位之间的联络：1）项目部与业主的通讯联络；2）项目部与监理公司的通讯联络；3）项目部与检测公司的通讯联络 3）项目部与蜀渝公司的通讯联络；4）项目部与各施工作业队的通讯联络。5.4.5.2 项目部安装电话单机 1 部，安装在龙岗 17 井项目部驻地，项目管理人员及各施工队长、班组长均配备手机，将电话号码报送业主项目部和监理公司、检测公司。上述配置，可与业主、现场监理及检测公司之间的通讯联络畅通。5 5.5 5 本项目劳动力计划表本项目劳动力计划表 劳动力计划表劳动力计划表 龙岗 17 井单井集油工程 专业、职专业、职称、工种称、工种 按工程施工阶段投入劳动力情况（人）按工程施工阶段投入劳动力情况（人）3 月月-精品 word 文档 值得下载 值得拥有-10 日日 14 日日 16 日日 18 日日 项 目 部管 理 人 员 10 10 10 10 10 10 10 10 10 10 10 管 工 10 10 10 10 10 10 10 10 10 10 10 电焊工 10 10 10 10 10 10 10 10 10 10 10 水焊工 5 5 5 5 5 5 5 5 5 5 5 起重工 5 5 5 5 5 5 5 5 5 5 5 电 工 5 5 5 5 5 5 5 5 5 5 5 绝缘工 5 5 5 5 5 5 5 5 5 5 5 施工员 5 5 5 5 5 5 5 5 5 5 5 操作手 5 5 5 5 5 5 5 5 5 5 5 机修工 5 5 5 5 5 5 5 5 5 5 5 钢筋工 10 10 10 10 10 10 10 10 10 10 10 砖工 10 10 10 10 10 10 10 10 10 10 10 司 机 5 5 5 5 5 5 5 5 5 5 5 辅助工 20 20 20 20 20 20 20 20 20 20 20 专职安全员 5 5 5 5 5 5 5 5 5 5 5 兼职安全员 5 5 5 5 5 5 5 5 5 5 5 3.3.6 6 本项目的专业配备及人员派遣计划表本项目的专业配备及人员派遣计划表 专业及职称专业及职称 施施 工工 天天 数数 10 日日 14 日日 16 日日 18 日日 技 术 工程师 5 5 5 5 5 5 5 5 5 5 5 5 质 量 工程师 5 5 5 5 5 5 5 5 5 5 5 5-精品 word 文档 值得下载 值得拥有-HSE 助理工程师 5 5 5 5 5 5 5 5 5 5 5 5 对外协调 助理经济师 5 5 5 5 5 5 5 5 5 5 5 5 物资装备 助理经济师 5 5 5 5 5 5 5 5 5 5 5 5 管 工 技师 5 5 5 5 5 5 5 5 5 5 5 5 管 工 高级工 5 5 5 5 5 5 5 5 5 5 5 5 管 工 中级工 5 5 5 5 5 5 5 5 5 5 5 5 电焊工 技师 5 5 5 5 5 5 5 5 5 5 5 5 电焊工 高级工 5 5 5 5 5 5 5 5 5 5 5 5 电焊工 中级工 5 5 5 5 5 5 5 5 5 5 5 5 水焊工 中级工 5 5 5 5 5 5 5 5 5 5 5 5 起重工 技师 5 5 5 5 5 5 5 5 5 5 5 5 起重工 高级工 5 5 5 5 5 5 5 5 5 5 5 5 电 工 中级工 5 5 5 5 5 5 5 5 5 5 5 5 绝缘工 中级工 5 5 5 5 5 5 5 5 5 5 5 5 施工员 技师 5 5 5 5 5 5 5 5 5 5 5 5 第六章、项目施工管理措施第六章、项目施工管理措施 6.16.1 施工准备施工准备 6.1.16.1.1 技术准备技术准备 a.收集相关的施工标准及验收规范，开工前进行宣贯学习。b.规范技术验收的表格，符合行业和创国优的要求。c.在设计交底基础上，搞好图纸会审工作。d.编制施工组织设计、施工方案措施、施工作业指导书等，并报业主、监理批复。e.准备对基层施工班组进行详细的技术交底。-精品 word 文档 值得下载 值得拥有-6.1.2 物资准备 a.组织物资管理人员培训，了解工程相关技术要求。b.确定临时材料堆放场地，建立临时材料仓库。c.编制自购工程材料、加工品计划，并按规定报批。d.编制施工所需手段用料，消耗材料计划。e.编制物资供应计划，物资管理办法及相应管理性文件。f.普通货物运输 1）业主供应的材料和设备以及护坡堡坎用料，根据施工作业进度要求，主要用槽车运输，砖、瓦、砂石直接运到施工现场，水泥根据情况可直接运至工地，也可运至供应点暂存。2）零星货物运输，根据货物规格及特点选派合适车型。g.施工机具的运输 1）本工程施工机具由蜀渝公司基地用 5t 东风运至工地或由其它工地平调到本工程工地。2）施工机具如挖掘机等的转场运输，采用低平板带跳板作业拖车，其余设备用汽车吊装车。6.1.3 施工队伍准备 a.组建项目部，清理工程主要工作内容和实物量，落实人员及机具设备，进行施工任务划分。b.进行施工人员、设备调迁。c.对已配置的设备进行维护保养。d.组织对特殊工种培训、练兵。对参加施工的所有电焊工、防腐工、起重工、管工、机械手及公路施工人员等进行培训和实际练兵，学习有关的工艺规程和标准。特别是电焊工要参加业主组织的上岗取证考试，考试合格后方能参加本工程施工。主要工种培训计划表主要工种培训计划表 -精品 word 文档 值得下载 值得拥有-6.16.1.4 4 施工现场布施工现场布置置 a.项目部是工程施工的指挥部门，定点于位置适中、通讯条件较好的居民房。b.测量水工保护作业队及土石方作业队，驻地选在管道附近居民房。c.运输队，负责施工材料、设备的运输。为便于调配，驻于项目部。d.其它队种应与管道安装作业队驻地靠近，以便协调作业和统一解决生活问题。6.6.1.1.5 5 质量管理准备质量管理准备 a.编制质量计划、质量检验计划。b.编制关键工序质量控制计划。c.收集并学习相关施工标准及验收规范，按要求下发到基层作业队。d.编制焊接作业指导书。e.检查核对质检员、HSE 管理员、特殊工种资格证、上岗证。f.建立健全各项管理制度，特别是质量管理责任制度和安全管理责任制度。g.积极与业主及监理配合，规范施工技术和施工质量等竣工资料表格。6.6.2 2 本工程施工机具、设备配置本工程施工机具、设备配置 6 6.2.1.2.1 施工机具、设备配置施工机具、设备配置 根据工程技术要求、特点、作业内容、质量要求，以队伍编制、工程进度要求为依据，按照综合平衡、确保重点的原则，选择技术性能良好、适应工程需要的设备参加施工作序号 培训内容 参加人员 主办单位 培训时间 培训地点 1 电焊工培训 全部电焊工 项目经理部 50 小时 蜀渝公司基地 2 管道培训 技术干部、质量管理人员、管 工 30 小时 3 HSE 培训 管理人员和全部施工人员 20 小时-精品 word 文档 值得下载 值得拥有-业，对于投入工程施工的设备，均要进行全面检查，搞好维护保养，严禁带病设备参加施工作业，同时，对于施工主要工序的关键设备，备齐备足配件，保证设备的完好率，提高利用率，满足施工需要。6 6.2.2.2.2 拟投入的施工机械设备表拟投入的施工机械设备表 序号 设备型号及规格 单位 数量 备注 1 16T 吊车 台 1 徐洲 2 220 挖掘机 台 1 小松 3 8T 东风车 台 2 湖北十堰 4 皮卡值班车 台 1 黄海 5 直流式弧焊机 台 2 重庆 6 鼓捣式振动棒 支 4 成都 7 10MPa 水压机 台 1 简阳 第七章、工程主要施工技术方案措施第七章、工程主要施工技术方案措施 7.17.1 龙岗龙岗 1717 井单井集油工程井单井集油工程施工技术措施施工技术措施 尽量利用原钻井井场进行总平面布置。为使本井早见效益，从设计到施工，力求做到速度快、质量高，使本井尽快投产。尽可能采用新技术、新设备、新工艺，提高经济效益、降低能耗，我公司编制以下施工技术措施。7 7.1.1.1.1 土建及开挖土建及开挖 1 1）施工准备和施工组织施工准备和施工组织 1、由施工技术负责人牵头，组织穿越作业队员熟悉施工单体设计图及有关通用图，掌握施工的地点、范围、地质、长度、开挖深度及附属设施的结构和安装要求。2、地层状况不明时，在特殊点挖探坑取得准确的地质资料，探坑深度深于管沟深度。3、开工前，由工程协调部配合业主与主管部门联系，按照有关要求办理施工手续，并由建设单位、监理单位及施工单位召开开工前安全分析会，施工时并设置施工明显的警示标志。4、了解清楚施工段内的地下障碍、设施，确定位置，全部采用人工开挖，使之暴-精品 word 文档 值得下载 值得拥有-露，并采取得到主管部门认可的保护方案，保护地下设施。7 7.1.1.2 2 土建工程施工土建工程施工 1、测量仪器检验（1）为保证测量器具的精密度和准确度控制到最小极限，施测前，应对测量的全部仪器进行检验，经检验合格后，仪器上应贴合格使用标识，使用时应有准用证，准用证应由准用签发人签字，并应有测量仪器台帐和文字记录和审核、核对，签发人、记录人的签字。（2）对未经检验的仪器、仪表严禁使用。2、测量放线 首先按设计位图进行测量放线，埋置好控制点桩，测量好相领建筑物的距离，然后施旗轴线及桩位。3、准备事项（1）以拟建建筑物的轴线，轴线定位后再采用精纬仪对纵横轴线进行测量定位，待各轴线及桩位测量定位完毕后，再按照施工图抄上水标高。（2）各轴线及桩位放完后，应进行反复复核，校对准确无误并经验收签证后，方能进行桩基础工程。（3）基础开挖前做好场内排水工作，制定好排水措施。（4）安装好各种施工机械调试检验待用。（5）编制好基础分总工程各分项的施工技术指导书及施工计划、形象进度、劳动力用工量计划等工作。（6）组织参战人员学习有关法律法规，对新工人入场进行三级安全教育培训，作好有针对性的技术交底和安全技术交底进行详细的讲解，并签定安全目标责任书。-精品 word 文档 值得下载 值得拥有-7.2.3 土方开挖及回填土方开挖及回填 1、根据现场情况，本工程土石方工程采用人工进行少量的开挖，多余的弃土由甲方指定堆场堆放，用 2 台东风汽车进行清运。2、土方开挖必须在地下水位已降至基底标高 0.5m 以下，是在 4 级风以下的天气进行，表层土方开挖前，应洒水降尘，土方开挖及铲运土方扬尘高度低于 0.5m；外运土方必须覆盖，避免运输中途遗撒；土方运输车辆出场前应进行清扫。土方推放，用于土方平衡调配，在现场内堆放的土方，应用密实的安全网覆盖，避免大风天气造成扬尘排放。3、土方回填采用粘土或亚粘土，通过 1.5mm 孔径筛，白来用充分熟化透的石灰并过 5mm 孔径筛，灰土、素土在筛拌时，严格控制含水率，达到手握成团，落地开花程度，回填分层虚铺厚度为 200250mm，压实厚度 150200mm，采用蛙式打夯机夯实，每层夯打三至四遍，蛙夯不能夯打的死角由人力夯实，夯实度不小于 95%，环刀取样部位在每层厚度的 2/3 处，填土超过 1.2m 时填加 23%的碎石，粒径实为 40。7.2.4 砌砖工程施工砌砖工程施工 1、材料的进场及试验：本工程所用砌块由我司材料部门负责采购，在采购过程中我项目部做到：优质标准，严禁用“三无产品”，先检验，后进场，无国家产品合格证及检验不合格均不使用的原则；为防止不同期砌体材料材质不稳定，在使用中按规定批量抽样检验：水泥、砂、砌筑砂浆随砌体按规定抽样检验。2、砌筑用砂浆、砌块垂直运输采用斗车，水平运输采用人力手推车运至施工点；3、砌体砌筑（1）砌体施工前，先将楼地面用细石砼按标高找平，然后按设计图纸放出墙体轴线并立好皮数杆，使皮数杆上的楼地面标高线位于设计标高位置上；（2）对墙的转角和交接处同时砌筑，对不能同时砌筑又必须留置的砌成斜槎，斜-精品 word 文档 值得下载 值得拥有-槎长度不小于高度的 2/3，并设拉结筋，且间距500mm；（3）砌砖时，先拉准线，灰缝做到横平竖直，水平灰缝的砂浆饱满度不小于 90%，垂直灰缝的砂浆饱满度不低于 60%，砌体水平灰缝厚度和垂直灰缝控制在 8-12mm，埋设的拉结筋设置在砂浆层中；（4）墙与构造柱沿墙高每 500mm 置 26 的水平拉结筋，每边抻入墙内 1m；（5）每天砌筑高度1.8m 已砌好的砌块，不撬动、碰撞、松动；（6）在每一层的砌体中，对每一种强度等级的砂浆至少制作一组试块；4、遇有暗埋管线及需打洞开槽处，由安装人员配合预留避免事后处理，影响墙体安全。5、砌体工程质量检验及评定 按砖石工程施工质量验收规范GB50203-2002 进行，达到合格标准。7.2.5 钢筋工程钢筋工程 1、钢筋制作（1）钢筋在制作首先应检查钢筋是否具有出厂合格证明，无出厂合格证的钢材必须检验质量，如质量不合要求，应禁止使用。对焊的钢筋必须有试验报告，不合格者不得使用。（2）制作前还应对钢筋除锈、调配直等，下料时必须有大样，大样表应由主管负责人审核认可。（3）根据样表复核钢筋级别、规格、尺寸、数量是否正确，对同规格钢筋应分别进行长短搭配，统一排料，在工作台上表明尺寸刻度线，并应设置控制断材尺寸用的挡板，下料时应扣除钢筋弯曲的延伸率。（4）制作成型钢筋，应按不同规格及形状分类分捆零放，并尽量减少变形。2、钢筋绑扎-精品 word 文档 值得下载 值得拥有-（1）操作人员应认真弄懂设计图，明确本工程钢筋的规格、级别、形状及绑扎要求，严格设计图和规范施工。（2）钢筋在绑扎前先放线，确定梁、柱钢筋位置，防止钢筋偏移轴线。（3）钢筋在交叉点用铅线扎牢，钢筋网，除靠近外围两行钢筋在交叉点应绑扎牢持久战，中间部分的交叉点可间隔交错扎牢，但务必受力钢筋扎牢且不移位，双向受力筋必须全部扎牢。（4）梁、柱的箍筋设计特殊外，都应与受力钢筋垂直设置，箍筋弯钩叠合处应沿受力钢筋方向错开设置。（5）圈梁先扎筋后支模，主筋搭接错开距离大于 500mm。（6）板缝及板带筋按设计要求配制，绑扎时保证支座锚固长度，间距均匀，位置准确，上下铁加马凳支牢，以保证上下铁间距。（7）受力钢筋的绑扎接头位置应相应错开，在受力钢筋直径 30d 范围内（不小于500mm）有绑所接头的受力钢筋截面面积受拉区小于 25%，受压区小于 50%，焊接网在构件宽度内时，受拉区小区 50%。（8）竖向对焊的钢筋长度不宜过长，以超过楼层 50-100cm 为宜，要及时修正复位。（9）钢筋保护层应严格按图纸及规范要求处理，板下层筋用砂浆垫块，上层筋用马蹄铁支撑，间距不大于 1000mm；柱、梁侧用带铅丝的砂浆垫块，梁下层筋可用25的钢筋代替垫块，当由于浇砼使保护层不够等因素出现时要及时修正复原。7.2.6 混凝土工程施工技术混凝土工程施工技术 1、砼施工顺序（1）竖向施工顺序 钢筋砼柱钢筋砼楼梯钢筋砼梁板。柱施阶段，施工缝留在梁底面以下 50-100毫米处和板面上，按规范要求处理。-精品 word 文档 值得下载 值得拥有-（2）砼水施工顺序 水平方向浇筑砼从一个方向相向循环浇筑一次完成。2、混凝土施工技术措施（1）砼的搅拌 砼采用机械搅拌。砼拌制时，配料应用重量比，并严格计量，向料斗中的装料顺序是：先加石子，后加水泥，最后加砂和水。其最短搅拌时间应控制在 60 秒钟以上。（2）混凝土浇筑前的准备工作 为防止混凝土运输和浇捣踩塌钢筋网笼，采用钢筋和20 钢筋焊成 150 毫米高的铁蹬，上铺木板，以便运输和烧灌混凝土。浇灌混凝土前，先用清水将模板冲洗干净，使整浇筑原模板都处于充分润湿状态。（3）混凝土的运输 混凝土采用手推双轮翻斗车送入模内。（4）混凝土的浇筑方法 混凝土浇筑应连续进行，浇筑砼时应配合溜槽下料。浇灌柱砼前，底部先填 5-10厘米厚细石混凝土，分层浇灌，分层浇灌，每层浇灌厚度不得大于 400 毫米。浇筑时，还应注意观察砼各部位工作状态。（5）砼工程技术措施表 模板内清理 用水冲净 扫除积水 原材料检验 水泥、砂、石及外加剂等经检查合格，确定配合比 钢筋隐检工作 修整钢筋及垫块 通过检查验收 混凝土运输 防止混凝土离折，水泥浆流失 坍落度损失过大及初凝 检查支模板情况标高轴线的二次和再次校核几何尺寸，堵洞堵缝 混凝土浇筑 严格按施工工艺操作，振捣-精品 word 文档 值得下载 值得拥有-（6）砼工程细部施工技术措施 砼浇筑前，应对模板、支架、钢筋、预埋件等进行细致检查并作好自检和工序交接记录。钢筋上的泥土、油污、模板内的垃圾杂物应清除干净，木模板应浇水湿润，缝隙应堵严。混凝土自高处倾落时自由倾落度不宜超过 3 米，当高度超地 3 米时，应设串筒下料，以防止砼产生分层、离析。砼应分段分层进行浇筑，分层厚度梁、墙、柱为 500 毫米，框架李点核心区为 150毫米。砼必须连续浇灌，以保证结构良好的整体性。如必须间歇时，间歇时间不得超过有关规定，即砼强度等级小于 C30 即为 180 分钟，大于 C30 时为 150 分钟（掺与外加剂时应根据试验结果确定）。砼浇筑后应用机械振捣密实。砼浇筑完十二小时后浇水养护，混凝土连续养护时间不少于七昼夜，要经常保护浇水润滑，持续时间为 28 天，砼的取样每台班不少于一组。7.2.7 模板工程施工技术措施模板工程施工技术措施-精品 word 文档 值得下载 值得拥有-1、模板材料 本工程模板选用 5 厚胶合竹纤板和木模板相结合的施工方案。现浇梁、柱梁用木模，现浇楼板采用压膜竹纤板。2、模板安装技术措施（1）所有模板采用清水模板，梁柱接头处使用定型模板，以保证接头处的质量，为了保证柱的尺寸，柱模采用 1.5 毫米厚对拉片，每方同时对拉间距小于和等于 1000毫米。（2）楼板采用竹胶合板，制定定型模板，并编号使用，楼梯踏步采用木模板，梁高大于和等于 1000 毫米，梁中预埋 220PVC 管，管中穿14 对螺栓。凡在对拉螺栓位置的模板，均采用 150150 毫米定型模板上钻14 孔。（3）框架柱装模时伸出上面楼面板 500 毫米高，拆模时留下，以保证接头处不漏浆，不爆模。（4）一般构件砼强度达到百分之七十五，悬挑梁板应在砼强度达到百分之百后，才能拆模（强度由试验室试验确定），柱、板、梁侧模，柱子模板可拆除周转，对于梁板，可采用早拆模脱模工艺。（5）梁、板要按规范起拱。（6）为保证异形构件的几何尺寸和砼密度实度，对这类模板分部采用定型木模。（7）对模板的接缝时，梁柱交点、梁板高处，梁交点墙、板交点柱角等处要进行特殊处理，使合缝紧密，不漏浆，不仅利于保护模板，而且砼观感效果佳。（8）除柱外，所有模板均先安装好，经检查验收合格的，满刷隔离剂后再扎钢筋。7.2.8 脚手架工程施工技术措施脚手架工程施工技术措施 1、架体材料 本工程采用扣件式钢管脚手架，架板采用木架板。-精品 word 文档 值得下载 值得拥有-2、施工程序 基础处理检查施放站杆线搭脚手架检查铺设架板检查验收悬挂合格牌投入使用。3、搭设及材料要求 本工内外装饰架均用扣件式钢管483.5 搭设，架板不得使用腐烂料铺设。4、安全技术措施（1）内外浇筑砌筑及装饰架体均按双排架搭设，外架站杆的基础务必要坚实可靠。应在夯实土上采用 C15 砼封闭，两面应有排水坡度，站杆底座下应铺通长垫木反，保证架体受力后不下觉。（2）脚手架搭设：外架采用单根冲天，冲天横距为 1.200 米、纵距 1.800 米，里排冲天距离墙 500，小横杆里端离墙面不大于 200，另一端伸出大横杆外边 150-200，度步高度为 1.600 米，从第二步起，每高 1.800 米。（3）脚手架的底步冲天要采用不同长度的钢管参差布置，使相邻两冲天上部接头相互错开，不在同一平面上，以保证脚手架的整体性。（4）脚手架的外侧，从第二步到第五步，每步均段在外冲天里侧设 1 米高的防护栏杆和 40 厘米高的挡脚板，防护栏杆与冲天要用扣件扣牢，五步以上除防护栏照做外，应全部设防护安全立网封闭。如果架下行人过往频繁，则应从第二步架开始，外侧全部设防护安全立网封闭。（5）脚手架与工程主体的拉撑，应满足水平方向第三个冲天（5.400 米），垂直方和第二步（3.00 米）设一拉撑点。（6）沿工程周围搭设的脚手架，一般要采用闭合型式，脚手架必须断开时以及在非闭合型式的脚手架尽端处，该部位的拉撑连杆应加密设置，而且在断开及尽端截面上，上下步呈外排冲天之间应设侧向斜撑（剪刀架）间距为 6 米-8 米一道。-精品 word 文档 值得下载 值得拥有-（7）脚手架拆除 脚手架拆除前应由项目经理部召集有关人员对拟建工程进行全面检查与签证，确认拟建工程施工确已不需要脚手架时，方可拆除脚手架，拆除脚手架时，应设置警戒区，并有专人负责警戒；拆下的杆件与零配件应分堆，用吊索绑吊缓缓下放，严禁高空抛掷。（8）架子应严格按四川省地方标准 DB/5100O1001-88 操作
