太阳能路灯工程施工组织方案.doc

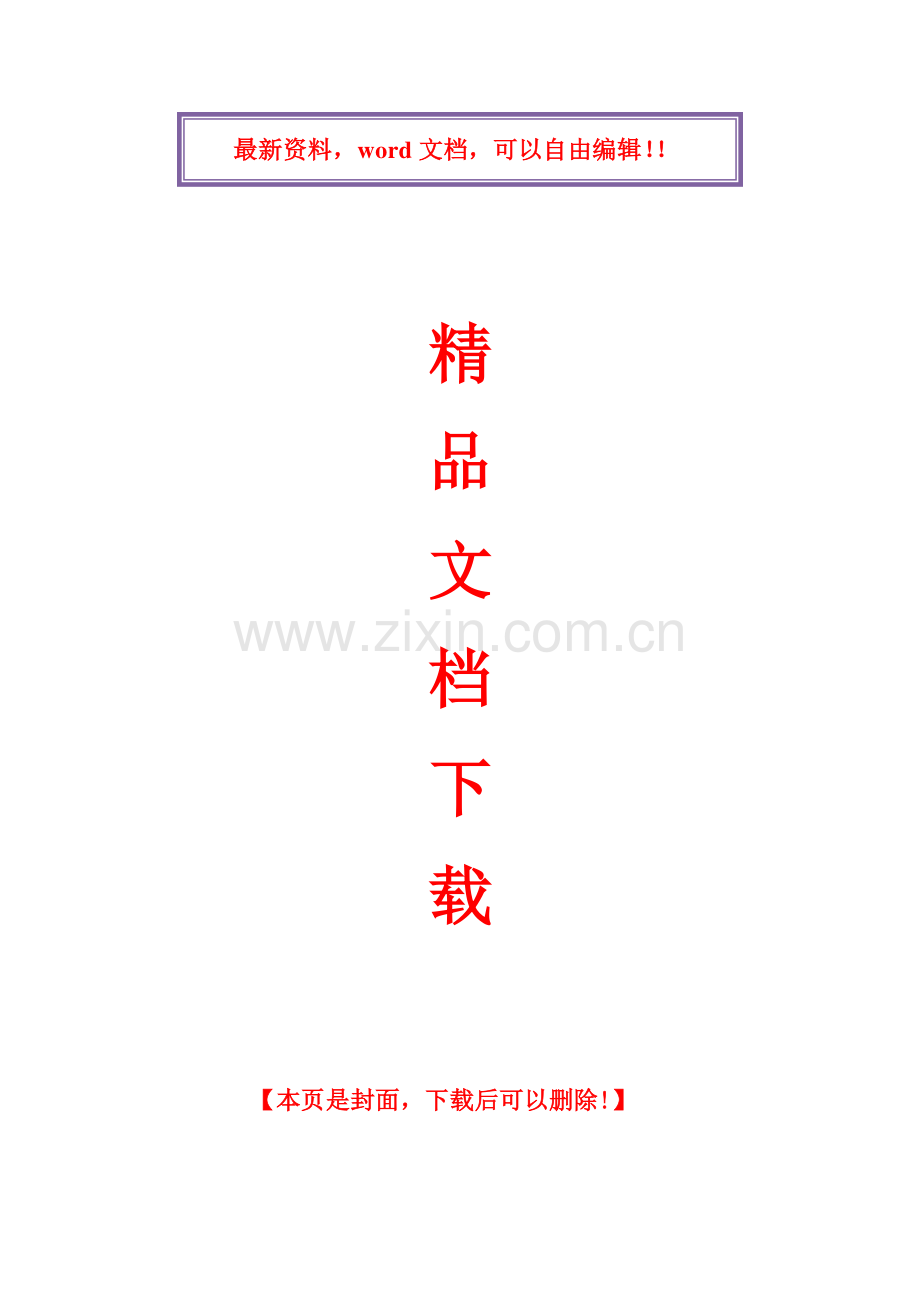

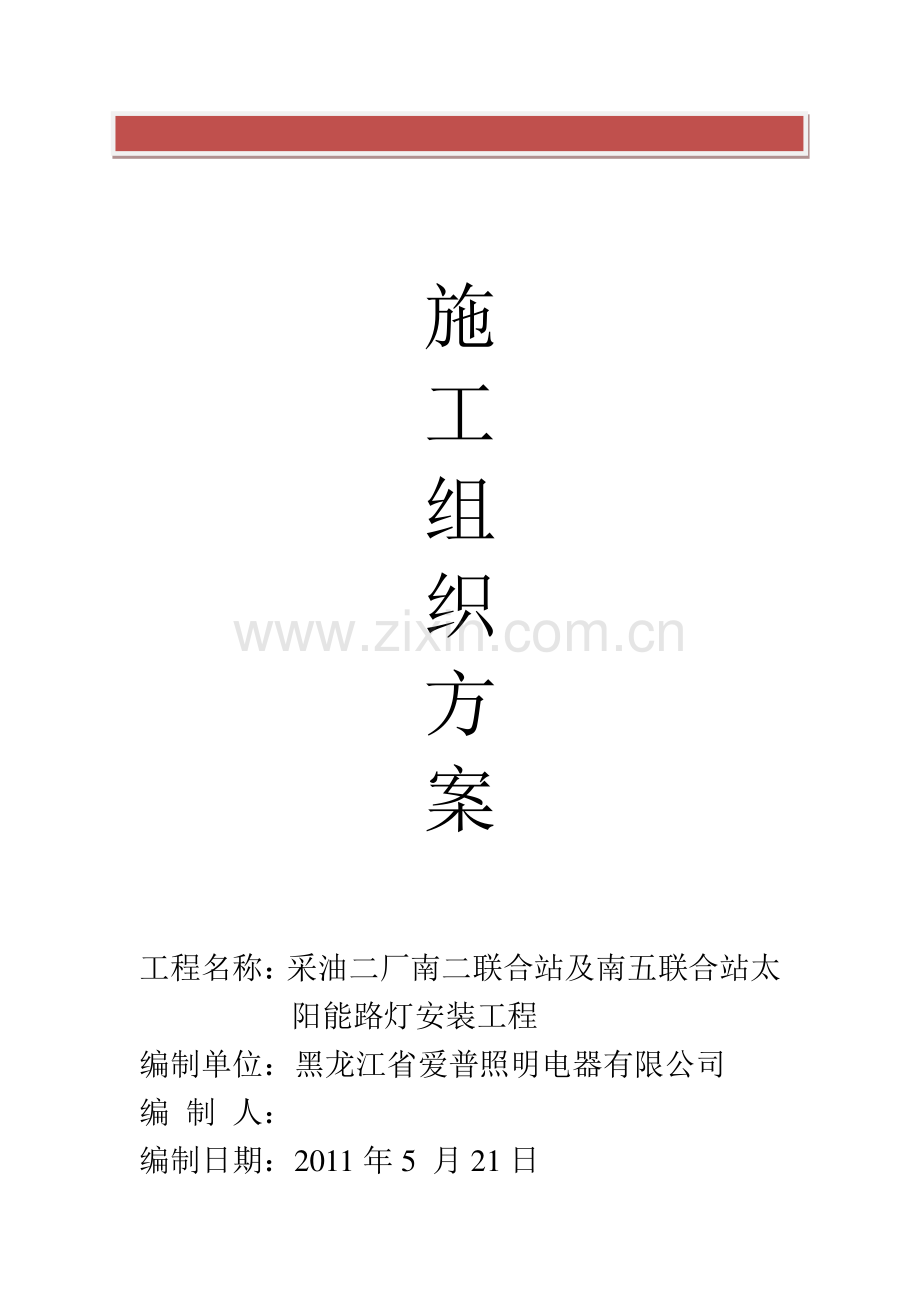

精精 品品 文文 档档 下下 载载 【本页是封面，下载后可以删除【本页是封面，下载后可以删除!】最新资料，最新资料，word 文档，可以自由编辑！文档，可以自由编辑！施 工 组 织 方 案 工程名称：采油二厂南二联合站及南五联合站太阳能路灯安装工程 编制单位：黑龙江省爱普照明电器有限公司 编 制 人：编制日期：2011 年 5 月 21 日 太阳能路灯工程施工方案太阳能路灯工程施工方案 第一章第一章、项目简介、项目简介 1、本工程为第二采油厂南五联合站、南二联合站太阳能路灯安装工程。2、工程地点：第二采油厂南五联合站及南二联合站。3、施工单位：黑龙江省爱普照明电器有限公司 4、施工期限：从施工人员进场开始 25 天内完工。第二章第二章、开、开工准备工准备 1、安全文明施工安全文明施工 进场人员严格遵守安全施工和文明施工条例，施工期间不吸烟、不喝酒、佩戴安全帽、不赤膊施工，料场与基础坑在施工完成后用反光条围拦，施工单元附近树立警示标识。2、施工组织人员施工组织人员 序号 职务 姓名 年龄 专业 1 项目经理 张其义 土木工程 2 电工 姜洪洋 3 电工 蔡忠明 4 司机 吊车 5 司机 赵恭禄 农用车 6 钢筋工 王伟 7 技术员 吕洪雨 8 力工 9 力工 2、施工机械设备、施工机械设备 序号 设备名称 单位 数量 备注 1 农用车 台 1 2 震动棒 只 1 3 发电机组 台 1 4 吊车 台 1 5 施工工具 批 1 铁锹、镐、瓦刀等 3、施工材料设备施工材料设备 施工方更具施工所需材料编制料表，及时采购，保证工程如期完成，组织材料进场并与建设单位共同保护好材料。按量提料，避免浪费和污染。4、建设单位配合建设单位配合 施工单位需要在以下方面给予配合施工单位需要在以下方面给予配合：1）、为施工单位无偿提供料场存放施工方到场的设备，并确保进场设备的安全不丢失、不损坏。2）、为施工单位无偿提供混凝土搅拌场地。3）、建设单位为施工单位提供一名技术员，与施工单位共同确定安装位置。4）、建设单位为施工单位出据开工证明及动火、用电报告。5）、建设单位负责养护施工单位剪除的草坪直至施工完成，草坪的运输剪除及恢复由施工单位负责。第三章第三章、一、工序流程一、工序流程 施工中采用以下流程：施工人员自 2011 年 6 月 5 日开始进场施工，南二联合站与南五联合站同时施工。6 月 5 日至 6 日 定灯位2 人 2 天完成。6 月 7 日 剪除草坪共计 8 个灯杆，1 人一天剪除完毕交给建设单位养护 6 月 8 日至 6 月 14 日 挖路灯基础坑8 人 7 天完成，出土就近至路边梯形对方，不影响通行。浇注路灯基础及电池仓与路灯基础坑同步施工 6 月 15 日至 17 日 路灯安装8 人 3 天时间组装完毕 6 月 18 日至 19 日 实验、调试4 人 2 天时间调试完毕 6 月 20 日至 23 日 灯杆立杆吊装5 人 4 天时间吊装完毕 6 月 24 日至 25 日 自检2 人 2 天时间自检完毕 6 月 26 草坪恢复2 人 1 天时间恢复完毕 6 月 27 至 6 月 28 竣工验收-与建设单位验收人员 2 天两处验收完毕。二、施工方法二、施工方法 1、定灯位 按照施工图及现场情况，以施工图纸确定的路灯位置为基准确定路灯安装位置。2、浇注路灯基础浇注 按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验（GB/T9700）、热喷涂金属件表面预处理通则（GB/T11373）、现行行业标准钢铁热浸铝工艺及质量检验（ZBJ36011）的有关规定。4、敷设电线应符合下列要求（1）电线型号 2*2.5 铜芯线用于太阳能电池板至蓄电池及灯具间，排列整齐，无机械损伤。（2）电线的固定、间距、穿线，过管应符合规定。（3）电线接头良好，绝缘应符合规定。（4）电线自灯杆上部太阳能电池板至蓄电池，中间部分保护管。（5）保护管的连接、防腐应符合规定。5、路灯安装规定（1）同一道路的路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。（2）基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于 C20，基础内电缆护管从基础中心穿过并应超出基础平面 3050mm。浇制钢筋混凝土基础前必须排除坑内积水。（3）灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。（4）灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合规定。（5）在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于 200mm。（6）路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理，防腐质量应符合现行国家标准金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验（GB/T9700）、热喷涂金属件表面预处理通则（GB/T11373）、现行行业标准钢铁热浸铝工艺及质量检验（ZBJ36011）的有关规定。（7）各种螺母紧固，宜加垫片和弹簧垫。紧固后螺出螺母不得少于两个螺距。（8）电池坑由普通红砖砌筑，单砖水泥勾缝，内部用塑料布密封做防水处理同时防冻石棉做防冻处理，砌筑池底部至地面 2 米。6、有隐蔽工程，应提前通知业主，经业主检查验收合格后方可进行下一道工序。7、用调试设备、仪表、仪器必须经国家认可有计量资格的有关单位检验合格，并由专人使用、保管。调试时应有详细记录。8、施工前作好技术交底，吃透图纸，领会设计意图，配合其它专业工作，要作好成品保护及各专业协调。9、防雷击安装避雷接地线，用 44 镀锌角铁由地面延伸至地下 2.5 米深处，地下 0.5 米处由扁钢连接至灯体，本设计符合 GB50057-2000 标准。10、线在管内或经槽内不允许有接头和缠绕。导线在出口处应装有护线套，并用 500V 绝缘电阻应大于 1M，同时作好记录。11、安装完成后进行检查，确认无误，方可进行分项调试，并作好调试记录。12、其它部分电气设备安装应严格按图纸标高、部位进行。第四章、施工图第四章、施工图 南二联合站（见施工图南二联合站总平面图）南五联合站（见施工图南五联合站路灯平面布置图）第五章、产品介绍第五章、产品介绍 1、本方案太阳能路灯配置适用正常工作环境下的照明；2、采用自主研发的大功率 LED 路灯 30W 新光源，效果能使以前传统光源平均照度 16LUX增加到 18LUX.完全满足道路照明要求。3、满足平均 12 小时连续照明和连续 7 个阴雨天正常工作。4、控制系统采用智能变频控制，前 4 小时全功率，后续照明根据需求降低功率。5、关键部件质保 3 年，防护等级 IP65.第六章第六章、验收、验收 本工程共分 3 个部分:太阳能路灯验收检查试验方法：1、太阳能路灯基础回填之前验收。2、太阳能路灯接地铁验收。3、整体调试完成后验收。第七章、产品参数第七章、产品参数 配置表配置表 产品名称产品名称 规格型号规格型号 单位单位 数量数量 产品图片产品图片 爱普 LED 灯头 30W 只 1 太阳能组件 150W/12V 块 1 蓄电池 100AH/12V 节 2 ABS 电池箱 套 2 太阳能控制器+降功率恒流源 10A/12V 只 2 灯杆、组件支架 6 米镀锌喷塑钢杆 套 1 电线 2.5 平方塑铜线 套 1 第八章、施工图第八章、施工图 1、灯杆基础施工图、灯杆基础施工图 2、灯杆施工图、灯杆施工图 3、南五联合站施工图、南五联合站施工图 4、南二联合站施工图、南二联合站施工图 精品精品 word 文档可以编辑（本页是封面）文档可以编辑（本页是封面）【最新资料【最新资料 Word 版版 可自由编辑！可自由编辑！】
