常州中超石墨烯电力科技有限公司-施工组织方案.doc

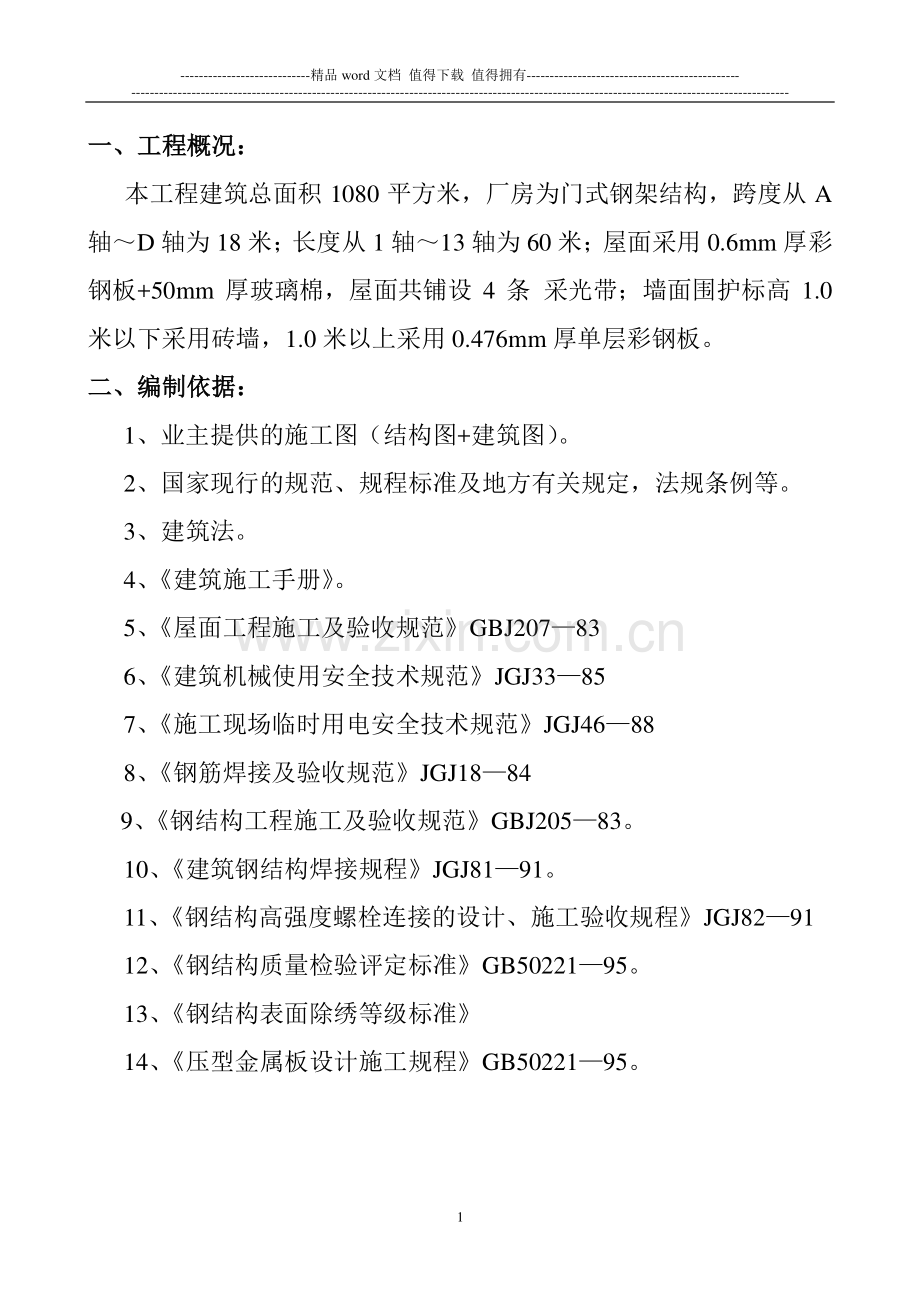

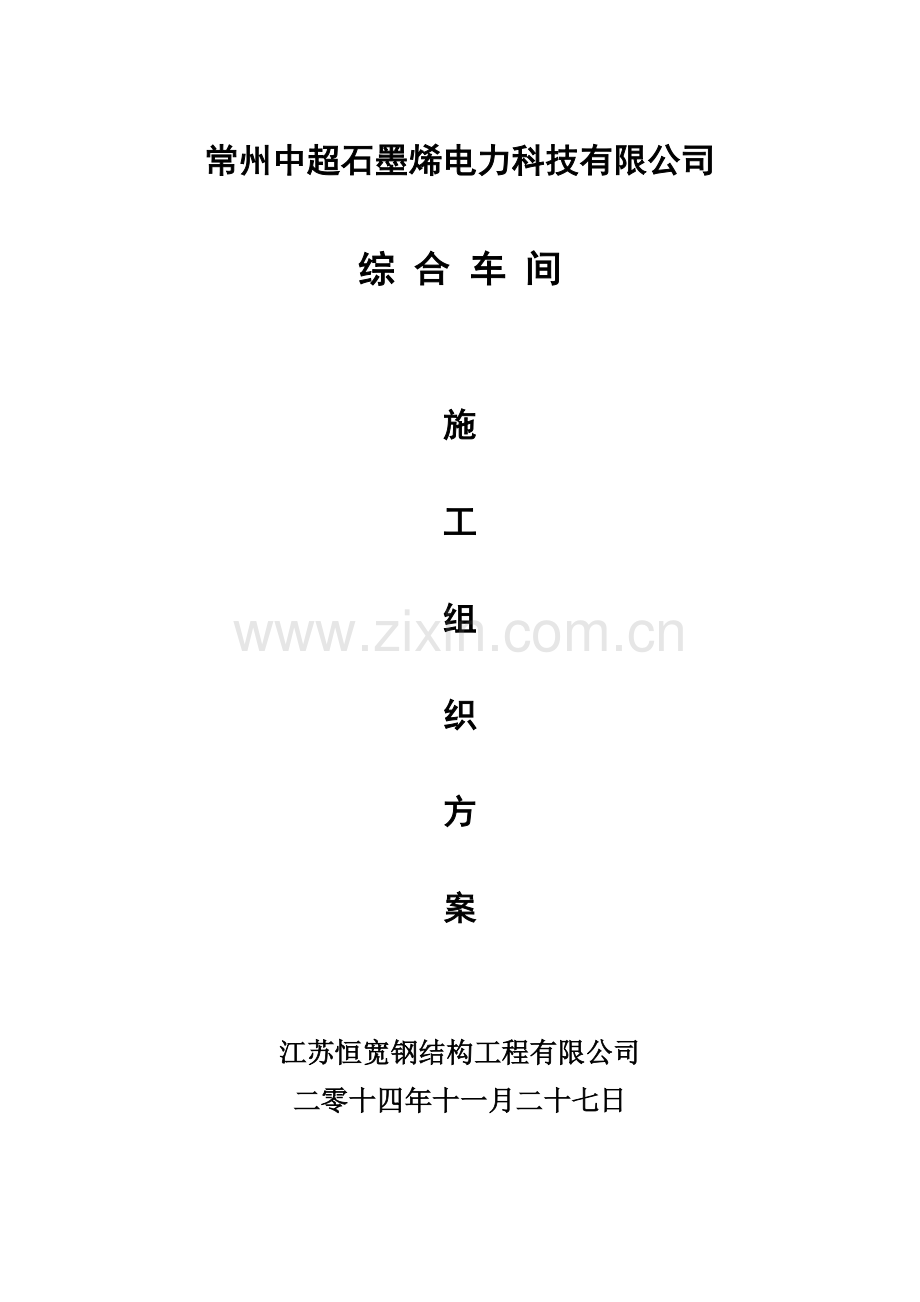

常州中超石墨烯电力科技有限公司常州中超石墨烯电力科技有限公司 综综 合合 车车 间间 施施 工工 组组 织织 方方 案案 江苏恒宽钢结构工程有限公司江苏恒宽钢结构工程有限公司 二零十四年十一月二十七日二零十四年十一月二十七日 -精品 word 文档 值得下载 值得拥有-1 一、工程概况：一、工程概况：本工程建筑总面积 1080 平方米，厂房为门式钢架结构，跨度从 A轴D 轴为 18 米；长度从 1 轴13 轴为 60 米；屋面采用 0.6mm 厚彩钢板+50mm 厚玻璃棉，屋面共铺设 4 条 采光带；墙面围护标高 1.0米以下采用砖墙，1.0 米以上采用 0.476mm 厚单层彩钢板。二、编制依据：二、编制依据：1、业主提供的施工图（结构图+建筑图）。2、国家现行的规范、规程标准及地方有关规定，法规条例等。3、建筑法。4、建筑施工手册。5、屋面工程施工及验收规范GBJ20783 6、建筑机械使用安全技术规范JGJ3385 7、施工现场临时用电安全技术规范JGJ4688 8、钢筋焊接及验收规范JGJ1884 9、钢结构工程施工及验收规范GBJ20583。10、建筑钢结构焊接规程JGJ8191。11、钢结构高强度螺栓连接的设计、施工验收规程JGJ8291 12、钢结构质量检验评定标准GB5022195。13、钢结构表面除绣等级标准 14、压型金属板设计施工规程GB5022195。-精品 word 文档 值得下载 值得拥有-2 三、施工组织管理三、施工组织管理 组织机构管理网络 公 司 级 工 程 处 级 项 目 级 四、施工准备四、施工准备（一）业内准备 A、组织有关人员熟悉图纸，参加图纸会审，制订施工方案。B、组织有关人员学习与设计图纸相关施工规范、规程质量标准。C、编制工程量预算分类卡。D、依据公司编制的质量管理手册，编制质量管理细则。E、制定使用新材料、新技术的试验计划。（二）、临时设施和现场布置：总经理 经理室 项目经理 工程、经营部 总工、技术 各职能科室 工程、经营股 技术 各职能部门 项目各主管人员-精品 word 文档 值得下载 值得拥有-3 本工程需设置临时设施有：工地办公室及工具库 3.5m5m2=35 m2 （三）、主要经济技术指标 （1）安全方面做到确保无重大伤亡事故，轻伤事故力争避免。（2）质量：确保优良。（3）文明施工，创标化工地。（4）工期控制在 40 天天内竣工，其中车间加工工期 15 天天，现场施工工期 25 天天。（四）、劳动力安排 电 焊 工：2 人 机 操 工：1 人 机 修 工：1 人 普 工：3 人 安 装 工：5 人 电 工：1 人 五、施工方案五、施工方案 （1）施工顺序确定：校核轴线放置地脚螺栓基础顶面找平放置整平板钢结构制作安装屋面工程。（2）定位放线：根据设计总平面图和业主提供红线，水准点标高利用校正检测过的经纬仪和量尺引测出主轴线控制地脚螺栓位置后，请监理验收签证。（六）、主要管理措施-精品 word 文档 值得下载 值得拥有-4 （1）技术质量保证措施：（附质量控制管理网络）。（2）定期检查，督促和质量状况报告制度。确立以项目经理负责制。（3）加强全体施工人员对操作规程和质量标准专业知识学习，提高质量意识和技术素质。（4）严格检查验收制度，做到技术交底，技术复核，自检、互检。（5）实行施工人员经济收入与其施工质量挂钩，做到奖优罚劣。（6）组织职工学习安全操作规程业务知识，提高自保能力。（7）特种作业持证上岗，分部分项施工做好针对性安全技术交底，受交底者履行签字手续。（8）施工机械必须完好，不得带病作业，超荷运转。使用前应经安监部门检验认可。（9）定期对安全生产进行检查，做到及时检查立即整改，验收合格再生产。安全生产管理必须责任到人，奖罚严明。-精品 word 文档 值得下载 值得拥有-5 施工质量控制网络图 工程总负责 项目经理 项目副经理 项目技术负责人 材料员 技术资料管理 施工放线 安装质检员 钢结构安装工长 各作业班组长兼职质检员 钢结构制作工长-精品 word 文档 值得下载 值得拥有-6 安全生产网络图 七七、文明施工文明施工 （1）施工现场设施、堆场布局合理，不乱堆乱放，无杂物，无积水，建筑垃圾及时清理，保持工地清洁舒畅。（2）施工现场设有文明施工、安全生产宣传标语，形成文明施工项目经理 安全组组长 专职安全员 安装 施 工 组 吊装 施 工 组 临时设施维护 架 子 工 施 工 电 焊 工 施 工-精品 word 文档 值得下载 值得拥有-7 良好氛围。（3）职工宿舍都应保持清洁，消灭苍蝇，防止疾病传染。（4）做好职工饮食、饮水卫生工作，确保职工身体健康。八、确保工期措施：八、确保工期措施：考虑到雨雪给工期造成影响，因此在编制进度组织施工时因考虑到这不利因素，采取措施：a、劳动力、设备、材料投入充足。b、各工序施工采取流水作业，交叉搭接紧凑有序，避免浪费。c、总进度安排时各分部分项完工期限留有余度，确保项目竣工日期不滞后。九、钢结构施工九、钢结构施工 1、钢结构制作（1）所进原材料要符合设计要求，有质保资料（2）下料：根据图纸的尺寸和形状，划线要准确，尺寸要到位（3）切割：根据下料时所画的线对原材料进行切割。切也要平整、准确，根据板厚控制氧气气压。（4）矫形：切割后的板进行矫形，不平整的进行矫正。（5）焊接：各种焊缝的焊角不小于设计要求，处理要满足作业指导书上的规定，并要对首次产品进行检验并进行探伤检查，在生产过程中实行自检、互检与专检、使质量达到设计要求。（6）油漆：除锈后先刷普通防锈底漆两度，再刷与之相配的普通面漆两度（颜色待定），要做到不漏刷，刷行均匀并且在外观上达到作业指导书上的规定。（7）配件制作：对于各种配件都要按图纸要求的尺寸制作，并且-精品 word 文档 值得下载 值得拥有-8 在梁柱上的焊接位置要准确。（8）成孔：成孔时先准确的量出孔洞位置，并详知孔洞的大小，以及形状，做到孔内壁垂直。（9）梁柱组装：要注意拼装的位置与形状、尺寸。2、钢架的安装（1）运输：要保证钢结构制品的形状；保证成品不受大的震动，做到轻运轻放，如有变形在安装前必须矫正。（2）在基础砼达到 75%强度后进行柱的安装，用吊车把柱竖直放到预埋螺栓上，检查其垂直度和柱底与基础面的接触是否达到要求，柱的放置方向是否正确，然后进行锚固，锚固要牢，拧紧螺栓的力要一致。（3）第一半榀框架要用钢丝绳进行锚固，然后每一榀框架都要与相邻的框架用 C 型钢或支撑锚固，吊装顺序从 1213 轴线依次吊装。（4）钢架吊装完成三榀后，可以同步安装余下的支撑和屋面（墙面）檩条，保证现场流水作业，确保工期按时完工。（5）当室内满足吊车梁的吊装条件后，安装吊车梁，同步把吊车梁调直调平。3、面板的安装：（1）檩条根据图纸尺寸进行下料，孔洞位置正确。（2）配件下料长度根据图纸尺寸在车间进行加工，所用原材料要有质量保证资料。-精品 word 文档 值得下载 值得拥有-9 （3）檩条及配件安装时，敷设的位置及方向要正确，由现场施工员根据施工图纸进行指导，螺栓锚固要牢固。（4）天沟在车间加工成型，到现场进行拼装焊接不得有间隙出现：天沟设置位置要正确。（5）彩钢板安装：屋面：彩钢板瓦楞要与梁平行，接口处要密封涂上防水膏，锚固用的自攻螺丝要用盖帽盖好，锚固要牢，而且要在一条线上且平行。（6）落水管安装位置要正确：按图纸施工，落水管锚固要牢，不得出现松动，落水管与落水斗连结要紧密不得出现漏水。十、安全施工十、安全施工 安全总目标：施工全过程杜绝一切人身伤亡事故和重大设备事故发生。十一、保证工期、质量和安全的主要技术措施十一、保证工期、质量和安全的主要技术措施 （1）保证工程质量的技术措施 完善班组、车间、总厂三级质量保证体系，以厂标高于国标为原则，切实控制钢结构的工厂加工制作质量。（2）保证钢结构原材料质量 A、为控制原材料质量，进货渠道选择正规的国有大中型企业。B、坚持每种每批材料必须附质保书，并按规定抽样复试各种钢材的化学成份，机械性能，合格者方能使用，并由厂中心试验室出具复验报告。-精品 word 文档 值得下载 值得拥有-10 （3）钢结构防腐处理 钢结构表面除锈，其表面粗糙度达到 ISOa2.5 级标准，然后涂刷防锈底漆二度。（4）保证焊接质量 钢管两端与锥头或封板的连接焊缝，属对接焊缝，要求与母材等强，为了排除传统手工操作容易造成的人为因素对焊接质量的不利影响，在钢结构杆件的焊接加工中采用 NZC3-2X500S 型钢结构杆件双头自动焊接机床及与之配套的钢结构杆件自动切割剖口机床，焊接工艺采用二氧化碳气体保护焊，焊接参数及施焊动作由电子计算机自动控制，钢结构杆件的焊接质量因此得到稳定可靠的保证。在操作工人对焊缝质量进行外观自检的基础上，由专职质量员对每班生产的杆件两端焊缝接 10%抽样进行外观、几何尺寸的检验，并以 GB20595钢结构工程施工及验收规范为评定依据。受拉杆件按规格抽取 5%（至少 5 根）成品杆件进行焊缝的超声波探伤检查，其焊缝质量必须符合钢结构施工验收规范GBJ20595 规定的二焊缝标准。取受力最不利杆件，以同规格杆件 300 根一批，每批取 3 根为一组随机抽查，在拉力机上进行破坏试验，其抗拉强度安全系数 K2。（5）控制钢结构的安装施工质量 A 项目经理部所属安装队中设专职技术员和质量员各一名，专职控制检查钢结构安装施工过程中的技术、质量问题。B、在钢结构安装施工前，向项目经理部及所属安装队进行技术-精品 word 文档 值得下载 值得拥有-11 要求、质量控制、施工工艺，包括安装施工图、钢结构零配件图的交底。做到责任到人，职责分明，人人心中有数。C、严格按图纸施工，确保每个节点上所有螺栓拧紧到位，只有经专职质量员认可，方可进往后阶段钢结构工程的安装施工。D、当钢结构安装施工过程中轴线尺寸出现较大偏差时，应立即停止安装，检查分析原因，采取相应技术措施纠偏，防止误差积累造成超差，严禁强行安装。（6）控制钢结构表面防腐、防火涂刷的施工质量。A、严格控制涂料质量，做到没有产品合格证书及质量鉴定证书的产品不使用。B、按钢材表面粗糙度 sa2.5 级质量标准控制钢制品喷砂除锈工序质量，经质量员检验合格后方可进入下一道防锈底漆涂刷工序。C、控制前、后道涂刷施工的合理间隔时间。D、防火涂料现场涂刷施工前，须仔细检查修补防腐底漆损伤部位，然后才能开始防火涂料的现场涂刷施工。E、控制面层外观质量，做到色泽一致，涂刷均匀，无滴挂重叠现象。（7）保证施工工期的主要技术措施 A、科学的排好钢结构生产进度和周期计划，确保材料准时进场，同时严格按进度计划进行安装施工。B、生产加工的配套批次钢结构成品所发运日期与钢结构现场安装施工进度协调与现场安装顺序相一致。-精品 word 文档 值得下载 值得拥有-12 C、现场施工人员加班加点作业，条件具备时分二班制作业，每阶段钢结构的安装施工作业确保在白天进行，垂直运输上料施工作业，尽可能安排在夜间进行，以力求不占用白天钢结构安装作业时间。（8）安全生产、文明施工措施 A、建立安全生产文明施工管理体系。B、加强安全教育和安全交底，签订安全责任状。C、在滑移脚手架的四周须设置栏杆，并在二端设置简易爬梯，施工人员上下严禁攀登脚手架，滑移脚手架须待专职安全员检查并确定符合使用要求后方可上人、上物。D、机械设备必须完好严禁带病作业，定机定人，由专人使用、保管，机械设备的就位必须安全可靠。E、电源不得随意乱接，防止发生意外。F、施工人员进入现场必须戴安全帽，穿软底鞋，高空作业必须系安全带，应遵守施工现场的一切安全操作规程和规章制度，自愿接受现场安全监督。G、施工人员必须遵守业主及地方政府管理部门有关环卫、消防、治安保卫等方面的制度和规定。H、钢结构材料和脚手架材料按预定的场地堆放，不得随意乱放。I、施工人员不随地大、小便，切实做到文明施工。-精品 word 文档 值得下载 值得拥有-13 计划投入的主要施工机械设备表 序号 机械或设备 名称 型号 规格 数量 国别 产地 制造 年份 额定 功率 生产 能力 间计划进场时 1 交流焊机 5 台 2 直流焊机 1 套 3 剪板机 1 台 4 龙门埋伏焊机 1 台 5 彩板压型机 2 台 6 多割头线切割机 1 台 7 单割头切割机 1 套 8 矫正机 1 台 9 16T 吊车 2 台 -精品 word 文档 值得下载 值得拥有-14
