《建筑制图实训》大作业
本实训课程的指示书重要以抄绘房屋施工图为主。目的是使学生在掌握了投影的基本理论和制图的基本知识以后，通过大作业的练习能对的阅读和绘制房屋施工图，绘制的房屋施工图符合国家标准。
本实训课程应完毕的内容规定每名学生至少绘制5张A4图幅的施工图，重要有：图线练习、建筑平面图、建筑立面图、建筑剖面图和墙身大样图、楼层结构平面图。各教学点在安排学生完毕上述内容的作业时，可让学生抄绘借用教材中的施工图，也可根据本地情况由辅导教师自拟题目提供应学生，以供学生抄绘。但在执行过程中必须按大作业的指示书完毕。此外，还可根据具体情况适量增长绘制施工图的内容，以图达成完整、全面。

作业一：图线练习
一、目的
1、熟悉制图基本规格。
2、练习对的使用绘图工具和仪器，了解制图基本环节和方法。
二、内容
常用图线、箭头及材料图例练习。按附图二给出的图样画仪器图。
三、规定
1、图纸：A3号图幅（297*420）。图标格式和大小见附图一所示。
2、图名：图线练习。
3、比例：1：1。
4、图线：墨笔线图。
5、字体：汉字用长仿宋字体。材料图明用5号字；尺寸数字均用3.5号字。
6、作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。
四、说明
绘制图前复习教材中图幅、图线的有关规定及常用绘图工具的使用方法。画底稿要认真，按附图中给出的尺寸，准拟定好各图形位置，不必标出尺寸。先用H铅笔（轻、细）绘底稿图线（箭头处只画线，材料图例只画框格）。然后按图线规定加墨线，最后注写数值、名称。
15
8
8
8
8
15
30
20
50
（图 名）
（校 名）
学生
教师
图别
图号
班级
成绩

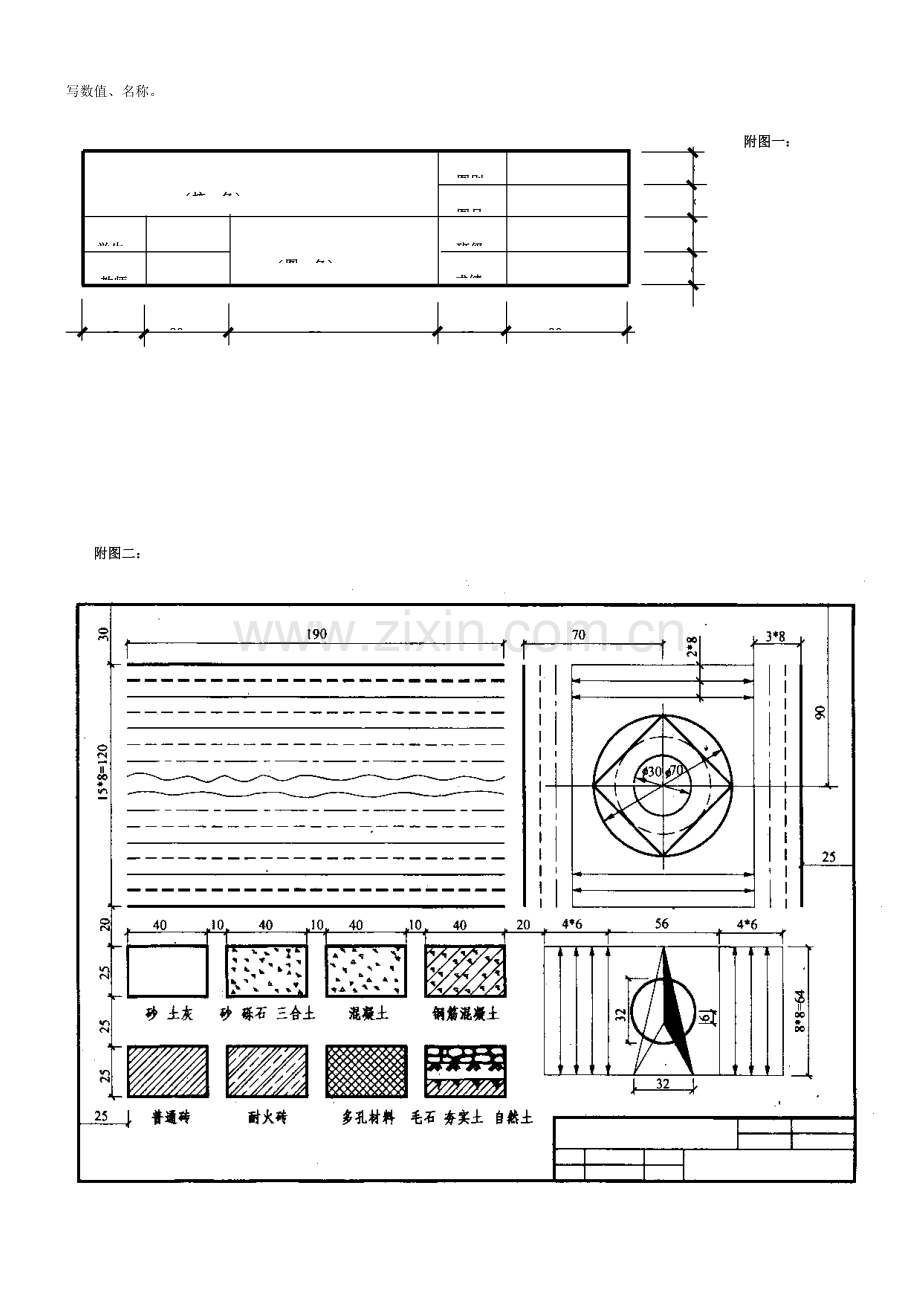

附图一：

附图二：

作业二：建筑平面图
一、目的
1、熟悉建筑平面图的内容和规定。
2、通过作业掌握绘制建筑平面图的环节和方法。
二、内容

三、规定
1、图纸：A3号图幅。图标格式和大小见作业1中的附图一所示。
2、图名：二层平面图。
3、比例：1：100。
4、图线：墨笔线图。
5、字体：汉字用长仿宋字体。平面图下方的图名（二层平面图）用10号字；文字说明用5号字（或略小些）；尺寸说明中数字均用3.5号字；轴线编号圆圈中数字用5号字。
6、作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。
四、说明
先用H铅笔（轻、细）绘底稿图线，然后按图线规定加墨线，最后注写标高数值、名称和说明。

作业三：建筑立面图
一、目的
1、熟悉建筑立面图的内容和规定。
2、通过作业掌握绘制建筑立面图的环节和方法。
二、内容

三、规定
1、图纸：A4号图幅。图标格式和大小见作业1中的附图一所示。
2、图名：①--③立面图。
3、比例：1：100。
4、图线：墨笔线图。立面图最外轮廓线宽度=0.6mm，室外地平线宽度=0.9mm，凸出的墙面、雨篷、台阶、花台、阳台等轮廓线宽度=0.3mm，门窗分格线、墙面引出线、水斗及雨水管、定位轴线（点划线）、尺寸线、标高符号、说明引出线等宽度=0.15mm。
5、字体：汉字用长仿宋字体。立面图下方的图名（①--③立面图）用10号字；文字说明用5号字（或略小些）；尺寸说明中数字均用3.5号字；轴线编号圆圈中数字用5号字。
图中字号与作业二相同。
6、作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。
四、说明
1、绘制环节见借用教材中图5-20及其说明。先用H铅笔（轻、细）绘底稿图线，然后按图线规定加墨线，最后注写标高数值、名称和说明。
2、在1：100的建筑立面图中，门窗均按规定图例表达。门窗框的双线间的距离为50mm，切忌画得过宽，以免与实际比例不符。

作业四：建筑剖面图与墙身详图
一、目的
1、熟悉建筑剖面图和墙身详图的内容和规定。
2、熟悉建筑剖面图和墙身详图的关系。
3、通过作业掌握绘制建筑剖面图和墙身详图的环节和方法。
二、内容
三、规定
1、图纸：A4号图幅。图标格式和大小见作业1中的附图一所示。
2、图名：1—1剖面图。
3、比例：剖面图为1：100、图线：墨笔线图。剖面图中剖到的部分，如散水、墙身、地面、楼梯、圈梁、过梁、雨篷等线宽度=0.6mm，室外地平线宽度=0.9mm，门窗分格线、定位轴线（点划线）、尺寸线、标高符号、说明引出线等宽度=0.15mm。
5、字体：汉字用长仿宋字体。剖面图下方的图名（1—1剖面图）用10号字；文字说明用5号字（或略小些）；节点详图1、2、3的图名用详图索引符号命名；尺寸说明中数字均用3.5号字；轴线编号圆圈中数字用5号字。
图中字号与作业二相同。
6、作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。
四、说明
1、绘制环节见借用教材中图5-21及其说明。先用H铅笔（轻、细）绘底稿图线，然后按图线规定加墨线，最后注写标高数值、名称和说明。
2、在1：100的建筑剖面图中，室内地面只画一条粗实线。抹灰层及材料图例的画法与建筑平面图的规定相同。

作业五：楼层结构平面图
一、目的
1、熟悉楼层结构平面图的内容和规定。
2、通过作业掌握绘制楼层结构平面图的环节和方法。
二、内容
如下图

三、规定
1、图纸：A3号图幅。图标格式和大小见作业1中的附图一所示。
2、图名：标准层结构平面图。
3、比例： 1：100。
4、图线：墨笔线图。墙体轮廓线线宽度=0.3mm，可见为实线，不可见为虚线，楼板轮廓线、定位轴线（点划线）、尺寸线、标高符号、说明引出线等宽度=0.15mm。
5、字体：汉字用长仿宋字体。楼层结构平面图下方的图名（标准层结构平面图）用10号字；文字说明用5号字（或略小些）；尺寸说明中数字均用3.5号字；轴线编号圆圈中数字用5号字。
图中字号与作业二相同。
6、作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。
四、说明
1、先绘制墙体平面布置图，然后画楼板及梁的布置图。先用H铅笔（轻、细）绘底稿图线，然后按图线规定加墨线，最后注写尺寸、名称和说明。
2、在1：100的楼层结构平面图中，配置在板下的圈梁、过梁等混凝土构件轮廓线可用细虚线表达，也可用单线（粗虚线）表达，并应在构件旁侧标注其编号和代号。
