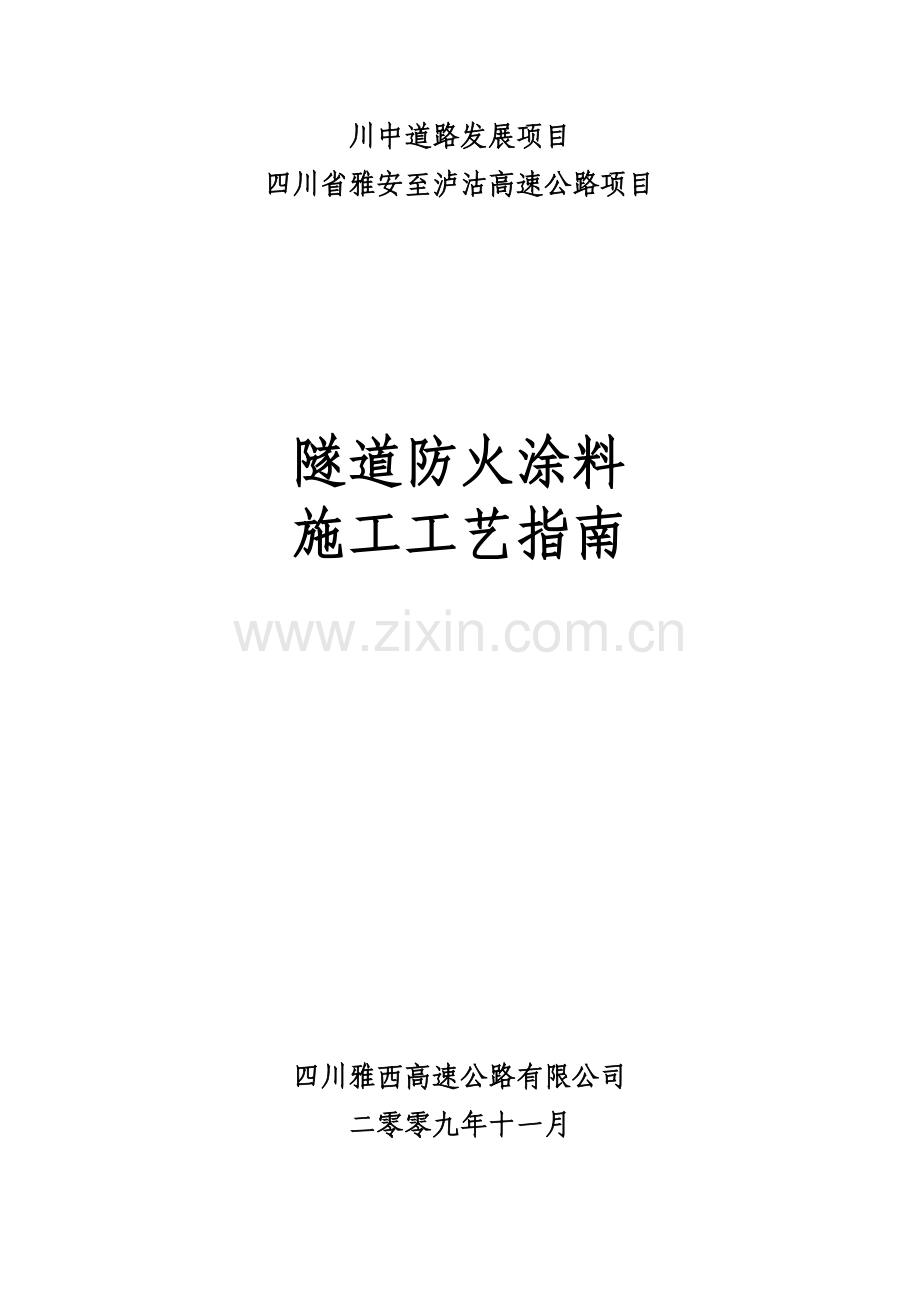

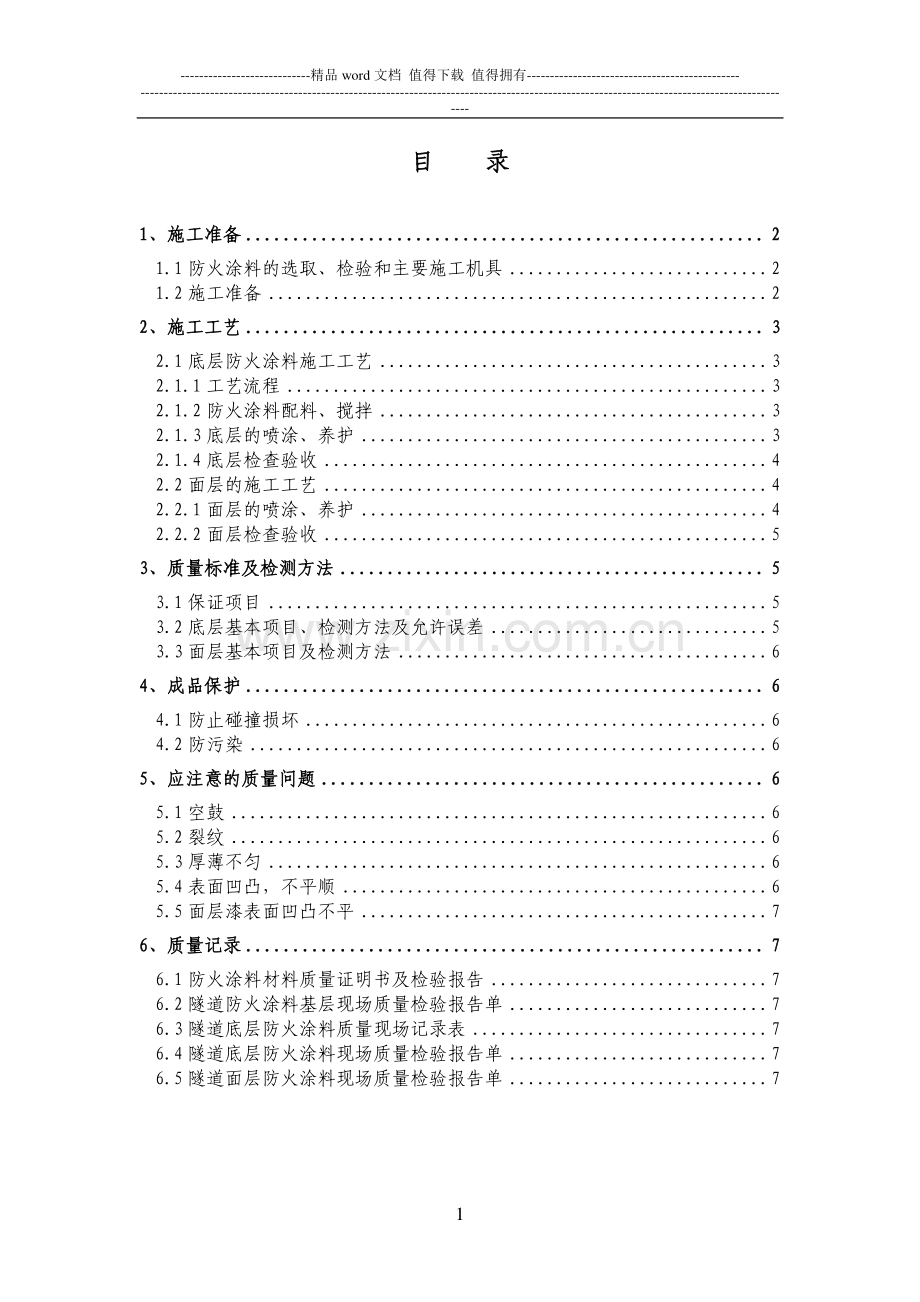

川中道路发展项目川中道路发展项目 四川省雅安至泸沽高速公路项目四川省雅安至泸沽高速公路项目 隧道防火涂料隧道防火涂料 施工工艺施工工艺指南指南 四川四川雅西雅西高速公路有限公司高速公路有限公司 二零零二零零九九年年十一十一月月 -精品 word 文档 值得下载 值得拥有-1 目目 录录 1 1、施工准备、施工准备 .2 2 1.1 防火涂料的选取、检验和主要施工机具.2 1.2 施工准备.2 2 2、施工工艺、施工工艺 .3 3 2.1 底层防火涂料施工工艺.3 2.1.1 工艺流程.3 2.1.2 防火涂料配料、搅拌.3 2.1.3 底层的喷涂、养护.3 2.1.4 底层检查验收.4 2.2 面层的施工工艺.4 2.2.1 面层的喷涂、养护.4 2.2.2 面层检查验收.5 3 3、质量标准及检测方法、质量标准及检测方法 .5 5 3.1 保证项目.5 3.2 底层基本项目、检测方法及允许误差.5 3.3 面层基本项目及检测方法.6 4 4、成品保护、成品保护 .6 6 4.1 防止碰撞损坏.6 4.2 防污染.6 5 5、应注意的质量问题、应注意的质量问题 .6 6 5.1 空鼓.6 5.2 裂纹.6 5.3 厚薄不匀.6 5.4 表面凹凸，不平顺.6 5.5 面层漆表面凹凸不平.7 6 6、质量记录、质量记录 .7 7 6.1 防火涂料材料质量证明书及检验报告.7 6.2 隧道防火涂料基层现场质量检验报告单.7 6.3 隧道底层防火涂料质量现场记录表.7 6.4 隧道底层防火涂料现场质量检验报告单.7 6.5 隧道面层防火涂料现场质量检验报告单.7 -精品 word 文档 值得下载 值得拥有-2 1 1、施工准备施工准备 1.11.1 防火涂料防火涂料的选取的选取、检检验验和和主要主要施工施工机具机具 1.1.1 底层防火涂料的选取：应选用隧道专用防火涂料，产品应通过公安部消防产品型式鉴定，并经过公安部消防局批准，选用前应检查相应的鉴定证明和批准文件；产品技术性能指标应满足公安部于 2005 年发布的混凝土结构防火涂料（GA98-2005）的规定。项目部应将以上资料报监理组审批后方可选用。1.1.2 底层防火涂料的送检：监理与项目部按涂料产品的取样（GB 3186-82）抽样，共同送国家防火建筑材料质量监督检验中心（都江堰市外北街 266 号）进行各项指标的检验，并确定最佳喷涂厚度。1.1.3 面层防火涂料的选取：应选用具有防火功能，阻燃型的水溶性涂料。生产厂家应具有相应的生产资质，产品经技术监督局检验合格。项目部应将以上资料报监理组审批后方可选用。1.1.4 防火涂料进场后，监理应在使用前检查产品型号、出厂检验单、合格证、质量保证期。1.1.5 在施工过程中，每 500t（不足 500t 按 500t 计）取一组试件按混凝土结构防火涂料（GA98-2005）作粘结强度试验。1.1.6 施工主要机具：混合机、灰浆泵、计量容器、测厚仪、钢尺、喷涂机等。1 1.2.2 施工准备施工准备 1.2.1 隧道二衬施工完毕经验收合格后，方可进行防火涂料施工。1.2.2 防火涂料喷涂作业应由经过培训合格的操作人员施工，在作业前，应检查操作人员是否有相关培训证。施工中的安全技术和劳动保护等要求，应按国家现行有关规定执行。1.2.3 基层（二衬表面）的检查：基层表面无浮尘、疏松物、油污，表面密实；每延米隧道蜂窝、麻面面积不超过 0.5%，且深度不超过 5mm；平顺无错台，无裂缝，表面平整度控制在 8mm 以内。1.2.4 基层的处理：基层表面不能达到 1.2.3 条要求，应进行处理。1.2.4.1 采用扫帚扫除、抹布擦拭、最后用高压清水冲洗，清理表面附着灰尘。-精品 word 文档 值得下载 值得拥有-3 1.2.4.2 彻底清除基层表面油污和其它物品。1.2.4.3 按有关隧道施工和验收标准处理蜂窝、麻面、裂缝。1.2.4.4 采用角向磨光机对隧道二衬的错台、模板接缝进行打磨处理。打磨范围根据现场情况确定，一般在 5cm40cm。监理与项目部依据错台及接缝的大小不同现场确定打磨宽度。打磨后应采用 2m直尺和牵线进行检查，保证平整度及大面平顺满足要求。1.2.5 喷涂前将隧道内路面清理干净，无积尘。1.2.6 进行交通管制，车速限制 5 公里/小时以下。2 2、施工施工工艺工艺 2.12.1 底层防火涂料施工工艺底层防火涂料施工工艺 2.12.1.1.1 工艺流程工艺流程 施工准备 防火涂料配料、搅拌喷涂检查验收 2.2.1.1.2 2 防火涂料配料、搅拌防火涂料配料、搅拌 防火涂料应随用随配。配合比按照国家防火建筑材料质量监督检验中心检验报告中的配合比。使用的水应清洁、干净。胶粘剂的用量应通过粘结强度试验确定。搅拌时先将涂料倒入混合机加水拌合 2min 后，再加胶粘剂充分搅拌 812min，使稠度达到可喷程度。搅拌后的浆料，应在 1 小时内用完，不得二次加水或存放时间过长后再次使用，以免影响粘结力。2.2.1.1.3 3 底层的底层的喷涂喷涂、养护、养护 2.1.3.1 施工现场气温应在 538，相对湿度 4085，通风良好。2.1.3.2 防火涂料应采用压送式喷涂机喷涂，空气压力为 0.40.6MPa，喷枪口直径宜为 48。喷涂时喷枪要垂直于被喷面，距离控制在 12m。2.1.3.3 在第一遍喷涂前，应在基层全断面涂抹界面剂。2.1.3.4 喷涂施工应分 34 遍完成，每遍喷涂厚度宜为 37，第一遍喷涂厚度以 23mm 为宜，以后喷涂厚度为 57mm 左右，最后一遍喷涂厚度以 5mm 为宜。2.1.3.5 必须在前一遍基本干燥或固化后，再喷涂后一遍。干燥时间与气温及涂层厚度有关，一般为 24 小时左右。-精品 word 文档 值得下载 值得拥有-4 2.1.3.6 在拱部颜色的喷涂方面，可以在最后一遍喷涂的涂料里加拌设计颜色涂料，也可以先施工防火涂料至设计厚度后，加喷一道罩面漆。在实际施工中，建议采用后一种方案。2.1.3.7 底层施工完成后，应及时根据设计腰线进行放线弹墨，对腰线以下及时压光。2.1.3.8 在大面积施工前，应先选取 30 米作试验段，取得成功经验后再推开实施。2.1.3.9 底层防火涂料喷涂完毕后约 24 小时，采用喷雾设备对涂层洒水养护，根据攀西地区的气候条件，尤其是要加强隧道洞口段防火涂料的养护。气温在 20以上，四天后方可进行面层施工。2.1.3.10 底层防火涂料施工完成后，每道施工缝处及时切一条环向缝，切缝要整齐圆顺。2.2.1.1.4 4 底层底层检查验收检查验收 2.1.4.1 用防火涂料测厚仪（测厚探针、专用游标卡尺等）垂直插入防火涂层直至混凝土表面上，记录标尺读数。如发现厚度不够，应补喷。2.1.4.2 用 0.751KG 榔头轻击涂层检查强度和空鼓，如发现涂层剥落或有空鼓现象应铲掉重喷。2.1.4.3 喷涂后的涂层，应及时剔除乳突，确保均匀平整。2.1.4.4 当防火涂层出现下列情况之一时，应铲掉重喷：2.1.4.4.1 涂层干燥固化不好，粘结不牢或有粉化、空鼓、脱落现象。2.1.4.4.2 涂层有明显凹陷或隆起现象。2.1.4.4.3 涂层表面有浮浆或裂缝。2.22.2 面层的施工工艺面层的施工工艺 施工准备 刮腻子找平喷涂检查验收 2.2.2.12.1 面层的喷涂、养护面层的喷涂、养护 2.2.1.1 底层防火涂料检测合格并养护后方可进行面罩漆的施工。2.2.1.2 按设计腰线和色带的要求，在底层防火涂料压光表面放线确定。2.2.1.3 在压光面刮腻子找平，表面达到平滑圆顺后方可进行面罩漆的施工。-精品 word 文档 值得下载 值得拥有-5 2.2.1.4 面罩漆应采用无气喷涂机喷涂，空气压力为 0.40.6MPa，喷枪口直径宜为 12mm。喷涂时喷枪要垂直于被喷面，距离控制在 4060cm。2.2.1.5 面层防火漆一般喷涂遍，达设计 1mm 后即可。2.2.1.6 必须在前一遍基本干燥后，再涂饰后一遍。2.2.1.7 在大面积施工前，应先选取 30 米作试验段，取得成功经验后再推开实施。2.2.1.8 在面罩漆喷涂期间和完成后，应注意保护，严禁撞击和磨擦。2.2.2.2.2 2 面层检查验收面层检查验收 刮腻子找平后，表面应平整、均匀、圆顺，用 1m 直尺检查平整度，偏差不超过 5mm 为宜。面罩漆应颜色均匀、与设计一致，接槎平整，不得有掉粉、起皮、透底、漏刷、泛碱、收色、流坠、疙瘩等现象。3 3、质量标准质量标准及检测方法及检测方法 3.13.1 保证项目保证项目 3.1.1 防火涂料和面罩漆的品种和技术性能应符合设计及有关标准的规定，检查生产许可证、质量证明书和检测报告。3.1.2 涂料与基层及各层间粘结牢固，不空鼓、不脱落。3.23.2 底层底层基本项目基本项目、检测方法检测方法及允许误差及允许误差 3.2.1 外观：涂层应完全闭合，不应露底、漏涂，无乳突现象；目视法检查。3.2.2 颜色：拱部颜色应均匀，与设计颜色一致；目视法检查。3.2.3 粘结强度：粘结强度每 500t 抽样一次；按混凝土结构防火涂料要求的 JC/T 242000合成树脂乳液砂壁状建筑涂料标准6.14.2.2 条试验检查。3.2.4 空鼓、脱层：不得出现空鼓、脱层和松散等现象；0.751kg 榔头轻击检查。3.2.5 平整度：平整、均匀、圆顺，无明显凹凸；目视法检查。3.2.6 裂缝：及时切缝后涂层不应出现裂缝；目视法检查。3.2.7 厚度：厚度均匀，满足设计要求；测厚仪检查。-精品 word 文档 值得下载 值得拥有-6 涂层厚度应符合设计要求。如厚度低于检测标准，但必须符合设计要求厚度面积85%，最薄处厚度0.90 设计厚度，且厚度不足部位的连续面积不大于m1，并在隧道纵向 10范围内不再出现类似情况。3.33.3 面层基本项目及检测方法面层基本项目及检测方法 3.3.1 腰线：在设计高度，平直顺滑，无明显折线；水准仪。3.3.2 外观：涂层应完全闭合，不得有掉粉、起皮、透底、漏刷、泛碱、收色、流坠、疙瘩等现象；目视法检查。3.3.3 颜色：检测涂料品种与颜色，与设计选用的颜色对比是否一致，涂饰后的颜色应均匀、一致；目视法检查。3.3.4 平整度：平整、均匀、圆顺，接槎平整，无明显凹凸；2m 直尺检查，偏差 5mm。4 4、成品保护成品保护 4.14.1 防止碰撞损坏防止碰撞损坏 防火涂料硬化后强度仍然较低，施工中易碰撞部位应加以临时保护，减少损坏；限制大型车辆通过，限制施工车辆通行速度。4.24.2 防污染防污染 喷涂前对半成品做好保护，在涂料未施工完成前尤其要限制车辆通行，减少粉尘污染。5 5、应注意的质量问题应注意的质量问题 5.15.1 空鼓空鼓 底层防火涂料应严格按配合比进行施工；基层处理干净是减少或杜绝空鼓现象的关键，并注意分批抽检原材料粘结强度。5.25.2 裂纹裂纹 施工环境温、湿度应适宜，底层分遍喷涂时通风干燥的时间要控制好，及时环向切缝。5.35.3 厚薄不匀厚薄不匀 喷涂时喷嘴角度应与二衬表面垂直，距离适宜，各层喷涂应有一定的时间间隔，不能太短，一般控制在 24 小时左右。5.45.4 表面凹凸表面凹凸，不平不平顺顺 二衬施工缝错台和模板接缝处理是关键。-精品 word 文档 值得下载 值得拥有-7 5.55.5 面层漆面层漆表面表面凹凸凹凸不平不平 刮腻子处理是关键，在面罩漆施工前，应用 2m 直尺检查其平整度。6 6、质量记录质量记录 本工艺标准应具备以下质量记录：6.1 防火涂料材料质量证明书及检验报告 6.2 隧道防火涂料基层现场质量检验报告单 6.3 隧道底层防火涂料施工质量现场记录表 6.4 隧道底层防火涂料现场质量检验报告单 6.5 隧道面层防火涂料现场质量检验报告单
