配电工程电力设备交接试验报告报告.doc

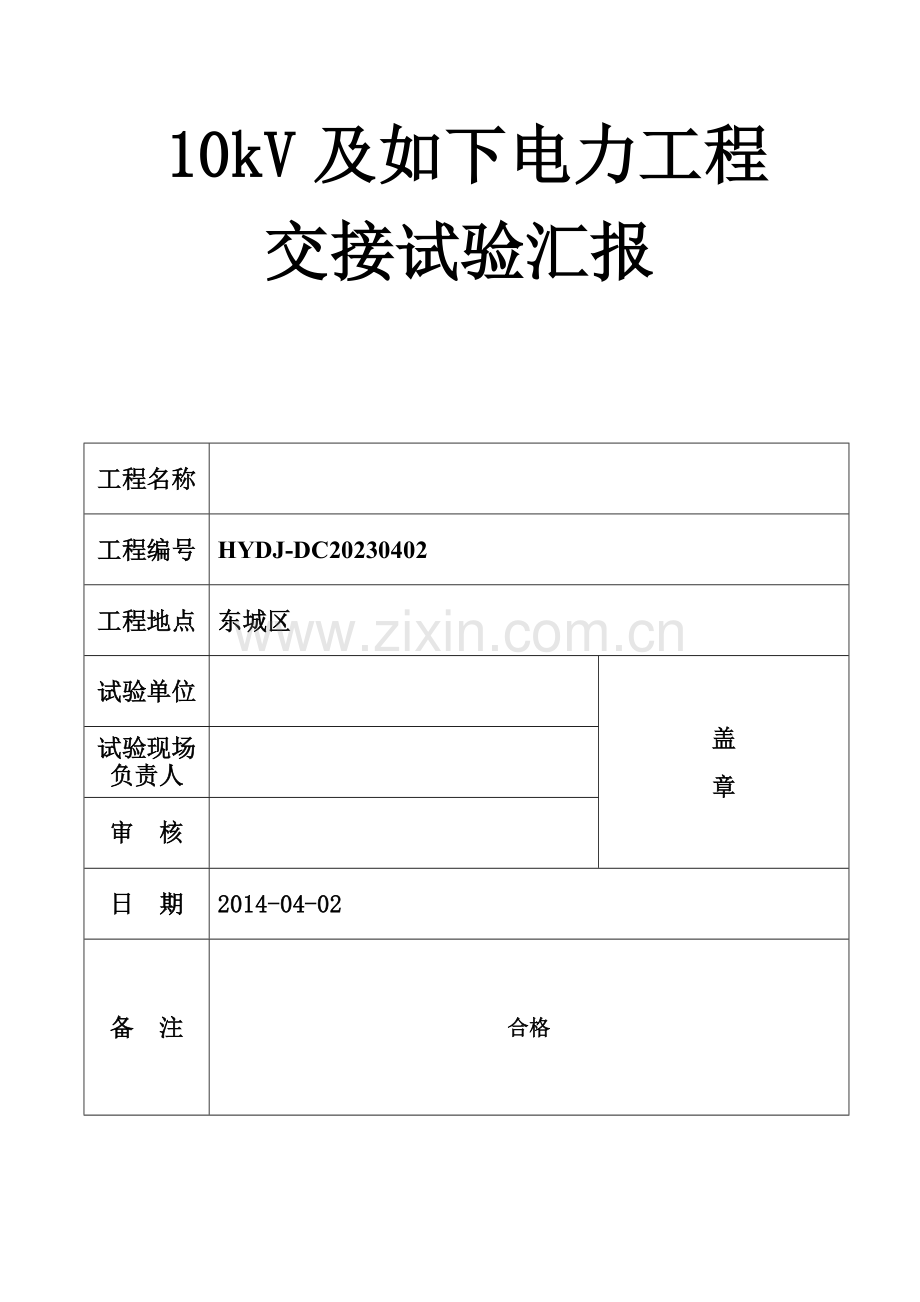

10kV及如下电力工程
交接试验汇报

工程名称

工程编号
HYDJ-DC20230402
工程地点
东城区
试验单位

盖
章
试验现场
负责人

审 核

日 期
2014-04-02
备 注
合格

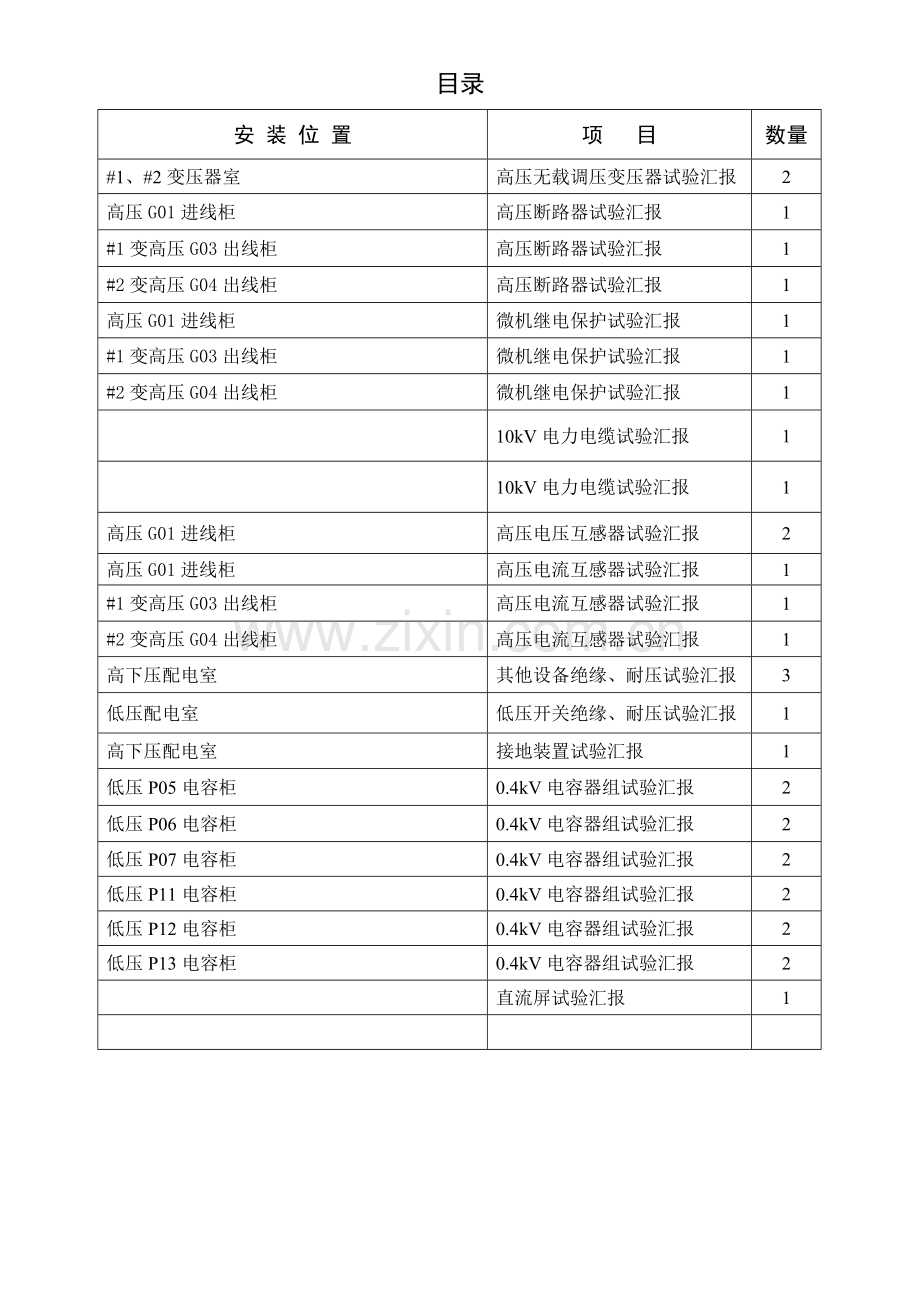

目录
安 装 位 置
项 目
数量
#1、#2变压器室
高压无载调压变压器试验汇报
2
高压G01进线柜
高压断路器试验汇报
1
#1变高压G03出线柜
高压断路器试验汇报
1
#2变高压G04出线柜
高压断路器试验汇报
1
高压G01进线柜
微机继电保护试验汇报
1
#1变高压G03出线柜
微机继电保护试验汇报
1
#2变高压G04出线柜
微机继电保护试验汇报
1

10kV电力电缆试验汇报
1

10kV电力电缆试验汇报
1
高压G01进线柜
高压电压互感器试验汇报
2
高压G01进线柜
高压电流互感器试验汇报
1
#1变高压G03出线柜
高压电流互感器试验汇报
1
#2变高压G04出线柜
高压电流互感器试验汇报
1
高下压配电室
其他设备绝缘、耐压试验汇报
3
低压配电室
低压开关绝缘、耐压试验汇报
1
高下压配电室
接地装置试验汇报
1
低压P05电容柜
0.4kV电容器组试验汇报
2
低压P06电容柜
0.4kV电容器组试验汇报
2
低压P07电容柜
0.4kV电容器组试验汇报
2
低压P11电容柜
0.4kV电容器组试验汇报
2
低压P12电容柜
0.4kV电容器组试验汇报
2
低压P13电容柜
0.4kV电容器组试验汇报
2

直流屏试验汇报
1

高压无载调压变压器试验汇报

工程名称

安装位置
#1变压器室
试　验　条　件
试验日期
2014-04-02
温度（℃）
22
湿度（%）
68
铭　牌
生产厂家
施耐德（苏州）变压器有限企业
型号及额定容量
SCB11-1600/10
出厂编号
MG131373
出厂日期
2023.12
额定电压（kV）
10/0.4
额定电流（A）
92.4/2309
接线组别
Dyn11
阻抗（%）
5.72
试　验　内　容
（ＭΩ）
绝缘电阻

高－低、地
低－高、地
铁芯－地
R15
R60
R15
R60
1000
耐压前
100000
100000
5000
5000
耐压后
100000
100000
5000
5000
试验设备
ZS-MIDEL2503兆欧表
直流电阻
高压侧（Ω）
1
2
3
4
5
低压侧（mΩ）

A－B
0.3256
0.3183
0.3105
0.3023
0.2946
a-o
0.0002438
B－C
0.3257
0.3200
0.3123
0.3040
0.2963
b-o
0.0002521
C－A
0.3275
0.3185
0.3107
0.3024
0.2948
c-o
0.0002500
线差（%）
0.58
0.53
0.58
0.56
0.58
相差（%）
3.34
试验设备
ZSBC-IV直流电阻速测仪
变比测试
分接头
AB/ab
BC/bc
CA/ca
变比
偏差（%）
变比
偏差（%）
变比
偏差（%）
1
26.263
0.05
26.249
0
26.296
0.18
2
25.630
0.02
25.641
0.06
25.656
0.12
3
24.998
-0.01
25.031
0.12
25.026
0.1
4
24.382
0.03
24.391
0.07
24.403
0.11
5
23.757
0.03
23.779
0.12
23.796
0.2
试验设备
变压器变比测试仪
交流耐压

电压（kV）
时间（min）
检查接线组别
检查相位
高－低、地
24
1
低－高、地
2.5
1
对的
对的
试验设备
YDJZ-5/50轻型高压试验变压器

油耐压

试 验

外观检查
击穿电压
空载损耗
原则值
空载损耗
偏差(%)
良好
/
1.150kW
1.146kW
-0.35
试验设备
绝缘油介电强度测试仪
试验设备
变压器容量测试仪
结论
合格
试验人员：　　　　　　　　　　　　　　 　试验负责人：
高压无载调压变压器试验汇报

工程名称

安装位置
#2变压器室
试　验　条　件
试验日期
2014-04-02
温度（℃）
22
湿度（%）
68
铭　牌
生产厂家
施耐德（苏州）变压器有限企业
型号及额定容量
SCB11-1600/10
出厂编号
MG131077
出厂日期
2023.09
额定电压（kV）
10/0.4
额定电流（A）
92.4/2309
接线组别
Dyn11
阻抗（%）
5.79
试　验　内　容
（ＭΩ）
绝缘电阻

高－低、地
低－高、地
铁芯－地
R15
R60
R15
R60
1400
耐压前
100000
100000
5000
5000
耐压后
100000
100000
5000
5000
试验设备
ZS-MIDEL2503兆欧表
直流电阻
高压侧（Ω）
1
2
3
4
5
低压侧（mΩ）

A－B
0.3224
0.3151
0.3074
0.2988
0.2916
a-o
0.0002553
B－C
0.3217
0.3146
0.3067
0.2994
0.2912
b-o
0.0002550
C－A
0.3219
0.3144
0.3068
0.2988
0.2912
c-o
0.0002551
线差（%）
0.22
0.22
0.23
0.2
0.14
相差（%）
0.12
试验设备
ZSBC-IV直流电阻速测仪
变比测试
分接头
AB/ab
BC/bc
CA/ca
变比
偏差（%）
变比
偏差（%）
变比
偏差（%）
1
26.278
0.11
26.256
0.02
26.274
0.09
2
25.642
0.01
25.633
0.03
25.646
0.08
3
24.996
-0.02
25.017
0.07
25.023
0.09
4
24.398
0.09
24.448
0.30
24.399
0.1
5
23.766
0.07
23.783
0.14
23.770
0.08
试验设备
变压器变比测试仪
交流耐压

电压（kV）
时间（min）
检查接线组别
检查相位
高－低、地
24
1
低－高、地
2.5
1
对的
对的
试验设备
YDJZ-5/50轻型高压试验变压器

油耐压

试 验

外观检查
击穿电压
空载损耗
原则值
空载损耗
偏差(%)
良好
/
1.64kW
1.69kW
3.05
试验设备
绝缘油介电强度测试仪
试验设备
变压器容量测试仪
结论
合格
试验人员：　　　　　　　　　　　　　　 　试验负责人：
高压断路器试验汇报
工程名称

安装位置
高压G01进线柜
试　验　条　件
试验日期
2014-04-02
温度（℃）
22
湿度（%）
68
铭　牌
生产厂家
施耐德电气华电开关（厦门）有限企业
开关型号
HVX12-25-06-E210
出厂编号
P-001346/11/001
出厂日期
2023.1
额定电压(kV)
12
操作电压(AC)
220V
额定电流（A）
630
额定开断短路电流(kA)
25
试 验 内 容
（ＭΩ）
绝缘电阻

拉杆
断口
合闸位置
耐压前
耐压后
耐压前
耐压后
耐压前
耐压后
A相
－
－
100000
100000
100000
100000
B相
－
－
100000
100000
100000
100000
C相
－
－
100000
100000
100000
100000
试验设备
3121兆欧表
回路电阻（μΩ）
A相
37.60
B相
36.87
C相
38.11
试验设备
ZSHL-1回路电阻测试仪
交流耐压

相-另两相及地
断口间
A相
B相
C相
A相
B相
C相
电压（kV）
42
42
42
42
42
42
时间(min)
1
1
1
1
1
1
试验设备
YDJZ-5/50轻型高压试验变压器
机械特性试验
合闸时间(ms)
A相
51.2
B相
51.3
C相
49.2
分闸时间(ms)
A相
35.3
B相
34.6
C相
36.1
合闸弹跳时间(ms)
A相
0.4
B相
0.9
C相
0
合闸不一样期(ms)
0.5
分闸不一样期(ms)
0.3
100%额定电压
分、合闸操作3次
动作正常
110%额定电压
合闸操作3次
动作正常
85%额定电压合闸操作3次
动作正常
自由脱扣分闸操作3次
动作正常
试验设备
LX－2023智能开关测试仪及WDJB－702A微机继电保护测试仪
二次回路绝缘电阻
84ＭΩ
结 论
合格
试验人员：　　　　　　　　　　　　　　 　试验负责人：
高压断路器试验汇报
工程名称

安装位置
#1变高压G03出线柜
试　验　条　件
试验日期
2014-04-02
温度（℃）
22
湿度（%）
68
铭　牌
生产厂家
施耐德电气华电开关（厦门）有限企业
开关型号
HVX12-25-06-E150
出厂编号
P-001346/12/001
出厂日期
2023.1
额定电压(kV)
12
操作电压(AC)
220V
额定电流（A）
630
额定开断短路电流(kA)
25
试 验 内 容
（ＭΩ）
绝缘电阻

拉杆
断口
合闸位置
耐压前
耐压后
耐压前
耐压后
耐压前
耐压后
A相
－
－
100000
100000
100000
100000
B相
－
－
100000
100000
100000
100000
C相
－
－
100000
100000
100000
100000
试验设备
3121兆欧表
回路电阻（μΩ）
A相
40.12
B相
36.92
C相
37.28
试验设备
ZSHL-1回路电阻测试仪
交流耐压

相-另两相及地
断口间
A相
B相
C相
A相
B相
C相
电压（kV）
42
42
42
42
42
42
时间(min)
1
1
1
1
1
1
试验设备
YDJZ-5/50轻型高压试验变压器
机械特性试验
合闸时间(ms)
A相
60.1
B相
60.2
C相
59.1
分闸时间(ms)
A相
32.1
B相
31.2
C相
29.1
合闸弹跳时间(ms)
A相
0
B相
0.9
C相
0
合闸不一样期(ms)
0.5
分闸不一样期(ms)
0.3
100%额定电压
分、合闸操作3次
动作正常
110%额定电压
合闸操作3次
动作正常
85%额定电压合闸操作3次
动作正常
自由脱扣分闸操作3次
动作正常
试验设备
LX－2023智能开关测试仪及WDJB－702A微机继电保护测试仪
二次回路绝缘电阻
95ＭΩ
结 论
合格
试验人员：　　　　　　　　　　　　　　 　试验负责人：
高压断路器试验汇报
工程名称

安装位置
#2变高压G04出线柜
试　验　条　件
试验日期
2014-04-02
温度（℃）
22
湿度（%）
68
铭　牌
生产厂家
施耐德电气华电开关（厦门）有限企业
开关型号
HVX12-25-06-E150
出厂编号
P-001346/12/002
出厂日期
2023.1
额定电压(kV)
12
操作电压(AC)
220V
额定电流（A）
630
额定开断短路电流(kA)
25
试 验 内 容
（ＭΩ）
绝缘电阻

拉杆
断口
合闸位置
耐压前
耐压后
耐压前
耐压后
耐压前
耐压后
A相
－
－
100000
100000
100000
100000
B相
－
－
100000
100000
100000
100000
C相
－
－
100000
100000
100000
100000
试验设备
3121兆欧表
回路电阻（μΩ）
A相
40.15
B相
45.37
C相
41.99
试验设备
ZSHL-1回路电阻测试仪
交流耐压

相-另两相及地
断口间
A相
B相
C相
A相
B相
C相
电压（kV）
42
42
42
42
42
42
时间(min)
1
1
1
1
1
1
试验设备
YDJZ-5/50轻型高压试验变压器
机械特性试验
合闸时间(ms)
A相
53.1
B相
58.1
C相
56.1
分闸时间(ms)
A相
41.2
B相
40.3
C相
41.2
合闸弹跳时间(ms)
A相
0.6
B相
0.9
C相
0
合闸不一样期(ms)
0.5
分闸不一样期(ms)
0.3
100%额定电压
分、合闸操作3次
动作正常
110%额定电压
合闸操作3次
动作正常
85%额定电压合闸操作3次
动作正常
自由脱扣分闸操作3次
动作正常
试验设备
LX－2023智能开关测试仪及WDJB－702A微机继电保护测试仪
二次回路绝缘电阻
95ＭΩ
结 论
合格
试验人员：　　　　　　　　　　　　　　 　试验负责人：

微机继电保护试验汇报
工程名称

安装位置
高压G01进线柜
试验条件
试验日期
2014-04-02
温度（℃）
22
湿度（%）
68
保护装置铭牌
装置型号
Micom p127
额定电流
In=1/5A
出厂日期
2023.01
生产序号
36273428/01/14
装置版本
V15.C
生产厂家
施耐德电气华电开关（厦门）有限企业
高压CT变比
300/5A
高压零序CT变比
75/5A
装置采样检查
相别
外加电流（A）
0
1
2
3
4
5
A相
装置显示（In）
0.0
0.21
0.39
0.61
0.82
0.99
B相
装置显示（In）
0.0
0.21
0.39
0.61
0.82
0.99
C相
装置显示（In）
0.0
0.21
0.39
0.61
0.82
0.99
零序
装置显示（In）
0.0
0.21
0.39
0.61
0.82
0.99
保护校验
相别
过流保护（A）
过流时间（S）
速断保护（A）
速断时间（S）
整定值
动作值
整定值
延时
整定值
动作值
整定值
延时
A相
4.33
4.35
0.3
0.31
31.67
31.7
0
0
B相
—
—
—
—
—
—
—
—
C相
4.33
4.35
0.3
0.31
31.67
31.7
0
0
零序
2.67
2.69
0.3
0.31
—
—
—
—
保护整体传动
试加试验电流相别
发信、指示状况
跳闸状况
A相
正常
正常
B相
—
—
C相
正常
正常
零序
正常
正常
变压器轻（重）瓦斯
—
—
变压器高温
—
—
变压器超高温
—
—
试验设备
WDJB－702A微机继电保护测试仪
备注

结论
合 格
试验人员：　　　　　　　　　　　　　　 　试验负责人：

微机继电保护试验汇报
工程名称

安装位置
#1变高压G03出线柜
试验条件
试验日期
2014-04-02
温度（℃）
22
湿度（%）
68
保护装置铭牌
装置型号
Micom p127
额定电流
In=1/5A
出厂日期
2023.01
生产序号
36273427/01/14
装置版本
V15.C
生产厂家
施耐德电气华电开关（厦门）有限企业
高压CT变比
150/5A
低压零序CT变比
800/5A
装置采样检查
相别
外加电流（A）
0
1
2
3
4
5
A相
装置显示（In）
0.0
0.19
0.38
0.62
0.83
0.99
B相
装置显示（In）
0.0
0.21
0.39
0.61
0.82
0.99
C相
装置显示（In）
0.0
0.21
0.39
0.61
0.82
0.99
零序
装置显示（In）
0.0
0.21
0.39
0.61
0.82
0.99
保护校验
相别
过流保护（A）
过流时间（S）
速断保护（A）
速断时间（S）
整定值
动作值
整定值
延时
整定值
动作值
整定值
延时
A相
4.33
4.36
0.3
0.31
63.33
63.4
0
0
B相
—
—
—
—
—
—
—
—
C相
4.33
4.36
0.3
0.31
63.33
63.4
0
0
零序
4.69
4.70
2
2.01
—
—
—
—
保护整体传动
试加试验电流相别
发信、指示状况
跳闸状况
A相
正常
正常
B相
—
—
C相
正常
正常
零序
正常
正常
变压器轻（重）瓦斯
—
—
变压器高温
正常
—
变压器超高温
正常
正常
试验设备
WDJB－702A微机继电保护测试仪
备注

结论
合 格
试验人员：　　　　　　　　　　　　　　 　试验负责人：

微机继电保护试验汇报
工程名称

安装位置
#2变高压G04出线柜
试验条件
试验日期
2014-04-02
温度（℃）
22
湿度（%）
68
保护装置铭牌
装置型号
Micom p127
额定电流
In=1/5A
出厂日期
2023.01
生产序号
36273429/01/14
装置版本
V15.C
生产厂家
施耐德电气华电开关（厦门）有限企业
高压CT变比
150/5A
低压零序CT变比
800/5A
装置采样检查
相别
外加电流（A）
0
1
2
3
4
5
A相
装置显示（In）
0.0
0.19
0.38
0.62
0.83
0.99
B相
装置显示（In）
0.0
0.21
0.39
0.61
0.82
0.99
C相
装置显示（In）
0.0
0.19
0.38
0.62
0.83
0.99
零序
装置显示（In）
0.0
0.19
0.38
0.62
0.83
0.99
保护校验
相别
过流保护（A）
过流时间（S）
速断保护（A）
速断时间（S）
整定值
动作值
整定值
延时
整定值
动作值
整定值
延时
A相
4.33
4.37
0.3
0.31
63.33
63.4
0
0
B相
—
—
—
—
—
—
—
—
C相
4.33
4.36
0.3
0.31
63.33
63.4
0
0
零序
4.69
4.7
2
2.01
—
—
—
—
保护整体传动
试加试验电流相别
发信、指示状况
跳闸状况
A相
正常
正常
B相
—
—
C相
正常
正常
零序
正常
正常
变压器轻（重）瓦斯
—
—
变压器高温
正常
—
变压器超高温
正常
正常
试验设备
WDJB－702A微机继电保护测试仪
备注

结论
合 格
试验人员：　　　　　　　　　　　　　　 　试验负责人：

10kV电力电缆试验汇报
工程名称

安装位置

试　验　条　件
试验日期
2014-04-02
温度（℃）
22
湿度（%）
68
铭　牌
长度（m）
21
型 号
YJV22-3×95mm²
出厂日期
——
额定电压（kV）
8.7/15
制造厂家
/
试　验　内　容
（ＭΩ）
绝缘电阻

A相
B相
C相
R15
R60
R15
R60
R15
R60
耐压前
99000
100000
99500
100000
99500
100000
耐压后
99000
100000
99500
100000
99500
100000
试验设备
2500V电动摇表
两项选做一项
交流耐压 试验

A相
B相
C相
施加电压(kV)
21.7
21.7
21.7
试验时间(min)
5
5
5
与否有放电击穿现象
否
否
否
试 验 设 备
YDJZ-5/50轻型高压试验变压器
直流泄
漏电流
（μＡ）

A相
B相
C相
1倍Uo/ kV
1min
——
——
——
2倍Uo / kV
1min
——
——
——
3倍Uo / kV
1min
——
——
——
4倍Uo/ kV
1min
——
——
——
5min
——
——
——
15min
——
——
——
试 验 设 备
——
备注
优先选做交流耐压试验
检查电缆相位
对的
结 论
合格
试验人员：　　　　　　　　　　　　　　 　试验负责人：

10kV电力电缆试验汇报
工程名称

安装位置

试　验　条　件
试验日期
2014-04-02
温度（℃）
22
湿度（%）
68
铭　牌
长度（m）
18
型 号
YJV22-3×95mm²
出厂日期
——
额定电压（kV）
8.7/15
制造厂家
/
试　验　内　容
（ＭΩ）
绝缘电阻

A相
B相
C相
R15
R60
R15
R60
R15
R60
耐压前
99000
100000
99500
100000
99000
100000
耐压后
99000
100000
99500
100000
99000
100000
试验设备
2500V电动摇表
两项选做一项
交流耐压 试验

A相
B相
C相
施加电压(kV)
21.7
21.7
21.7
试验时间(min)
5
5
5
与否有放电击穿现象
否
否
否
试 验 设 备
YDJZ-5/50轻型高压试验变压器
直流泄
漏电流
（μＡ）

A相
B相
C相
1倍Uo/ kV
1min
——
——
——
2倍Uo / kV
1min
——
——
——
3倍Uo / kV
1min
——
——
——
4倍Uo/ kV
1min
——
——
——
5min
——
——
——
15min
——
——
——
试 验 设 备
——
备注
优先选做交流耐压试验
检查电缆相位
对的
结 论
合格
试验人员：　　　　　　　　　　　　　　 　试验负责人：

高压电压互感器试验汇报
工程名称

安装位置

试　验　条　件
试验日期
2014-04-02
温度（℃）
22
湿度（%）
68
铭　牌
生产厂家
中国大连第一互感器有限企业
相 数
单相
型 号
JDZ11-10S
出厂编号

变 比
10/0.1/0.22
精确级别
1a-1b
0.5
2a-2b
3.0
出厂日期
2023.01
容量(VA)
50
1000
试 验 内 容
绝缘电阻(ＭΩ)

AB相
BC相
/
耐压前
耐压后
耐压前
耐压后
/
/
高压—低压及地
100000
100000
100000
100000
/
/
低压—高压及地
10000
10000
10000
10000
/
/
二次绕组间
1200
1200
1200
1200
/
/
试 验 设 备
2500V电动摇表
直流电阻(Ω)

AB相
BC相
/
耐压试验

电压(kV)
时间(min)
一 次 侧（kΩ）
2.44
2.44
/
AB相
33
1
二次侧
1a-1b（Ω）
2.21
2.22
/
BC相
33
1
2a-2b（Ω）
2.76
2.68
/
/
/
/
试 验 设 备
QJ44型直流双臂电桥
试验设备
YDJZ-5/50轻型高压试验变压器
励磁特性
电 压(V)
/
电 压（V）
/
AB相
1a-1b (A)
/
AB相
2a-2b(A)
/
BC相
1a-1b (A)
/
/
2a-2b(A)
/
/
1a-1b (A)
/
/
2a-2b(A)
/
试 验 设 备
伏安特性测试仪
变比检查

AB相
BC相
/
1a-1b
2a-2b
1a-1b
2a-2b
/
/
变比
100
45.3660
100
45.3670
/
/
偏差（%）
0
0.12
0
0.13
/
/
试 验 设 备
WDYD702型微机继电保护仪
极性
与铭牌同
检查高压熔断器通、断状况
通
结论
合格
试验人员：　　　　　　　　　　　　　　 　试验负责人：

高压电压互感器试验汇报
工程名称

安装位置
高压G01进线柜
试　验　条　件
试验日期
2014-04-02
温度（℃）
22
湿度（%）
68
铭　牌
生产厂家
中国大连第一互感器有限企业
相 数
单相
型 号
JDZ11-10S
出厂编号

变 比
10/0.1/0.22
精确级别
1a-1b
0.5
2a-2b
3.0
出厂日期
2023.01
容量(VA)
50
1000
试 验 内 容
绝缘电阻(ＭΩ)

AB相
BC相
/
耐压前
耐压后
耐压前
耐压后
/
/
高压—低压及地
100000
100000
100000
100000
/
/
低压—高压及地
15000
15000
15000
15000
/
/
二次绕组间
1000
1000
1000
1000
/
/
试 验 设 备
2500V电动摇表
直流电阻(Ω)

AB相
BC相
/
耐压试验

电压(kV)
时间(min)
一 次 侧（kΩ）
2.43
2.42
/
AB相
33
1
二次侧
1a-1b（Ω）
2.20
2.21
/
BC相
33
1
2a-2b（Ω）
2.70
2.68
/
/
/
/
试 验 设 备
QJ44型直流双臂电桥
试验设备
YDJZ-5/50轻型高压试验变压器
励磁特性
电 压(V)
/
电 压（V）
/
AB相
1a-1b (A)
/
AB相
2a-2b(A)
/
BC相
1a-1b (A)
/
/
2a-2b(A)
/
/
1a-1b (A)
/
/
2a-2b(A)
/
试 验 设 备
伏安特性测试仪
变比检查

AB相
BC相
/
1a-1b
2a-2b
1a-1b
2a-2b
/
/
变比
100
45.3669
100
45.3679
/
/
偏差（%）
0
0.12
0
0.13
/
/
试 验 设 备
WDYD702型微机继电保护仪
极性
与铭牌同
检查高压熔断器通、断状况
通
结论
合格
试验人员：　　　　　　　　　　　　　　 　试验负责人：

高压电流互感器试验汇报
工程名称

安装位置
高压G01进线柜
试 验 条 件
试验日期
2014-04-02
温度（℃）
22
湿度（%）
68
铭 牌
型 号
LZZBJ9-12/150b/4
出厂日期
2023.01
额定电流
60A
生产厂家
中国大连第一互感器有限企业
生产厂家（零序）
中国大连第一互感器有限企业
型号（零序）
LMZ215-80-120
出厂日期（零序）
2023.01
项目
相别
编 号
绕组(1S1-1S2)
绕组(2S1-2S2)
变比
精确级别
额定容量
变比
精确级别
额定容量
A相

300/5
0.5
15VA
300/5
10P10
15VA
B相
/
/
/
/
/
/
/
C相

300/5
0.5
15VA
300/5
10P10
15VA
零序

75/5
10P10
1
/
/
/
试 验 内 容
绝缘电阻(ＭΩ)

A 相
B 相
C 相
零序
绝缘
耐压前
耐压后
耐压前
耐压后
耐压前
耐压后
一 次对 二次、地
5000
5000
/
/
5000
5000
/
二 次对 一次、地
4000
4000
/
/
3500
3500
/
二 次 绕 组 间
3500
3500
/
/
3500
3500
5000
试 验 设 备
2500V电动摇表；二次绕组用500V档。
交流耐压

A 相
B 相
C 相
外加电压(kV)
33
/
33
耐压时间(min)
1
/
1
试 验 设 备
YDJZ-5/50轻型高压试验变压器
变比检查
一次电流（A）
相别
项目
A相
B相
C相
零序
1K1-1K2
2K1-2K2
1K1-1K2
2K1-2K2
1K1-1K2
2K1-2K2
1K1-1K2
150
40
二次电流（A）
2.51
2.51
/
/
2.51
2.52
2.68
300
75
二次电流（A）
5.02
5.01
/
/
5.01
5.01
5.05
试 验 设 备
大电流试验仪
备注

结论
合格
试验人员：　　　　　　　　　　　　　　 　试验负责人：

高压电流互感器试验汇报
工程名称

安装位置
#1变高压G03出线柜
试 验 条 件
试验日期
2014-04-02
温度（℃）
22
湿度（%）
68
铭 牌
型 号
LZZBJ9-12/150b/4
出厂日期
2023.01
额定电流
30A
生产厂家
中国大连第一互感器有限企业
生产厂家（零序）
/
型号（零序）
/
出厂日期（零序）
/
项目
相别
编 号
绕组(1S1-1S2)
绕组(2S1-2S2)
变比
精确级别
额定容量
变比
精确级别
额定容量
A相

150/5
0.5
15VA
150/5
10P10
15VA
B相
/
/
/
/
/
/
/
C相

150/5
0.5
15VA
150/5
10P10
15VA
零序
/
/
/
/
/
/
/
试 验 内 容
绝缘电阻(ＭΩ)

A 相
B 相
C 相
零序
绝缘
耐压前
耐压后
耐压前
耐压后
耐压前
耐压后
一 次对 二次、地
5000
5000
/
/
5000
5000
/
二 次对 一次、地
5000
5000
/
/
5000
5000
/
二 次 绕 组 间
3500
3500
/
/
3500
3500
/
试 验 设 备
2500V电动摇表；二次绕组用500V档。
交流耐压

A 相
B 相
C 相
外加电压(kV)
33
/
33
耐压时间(min)
1
/
1
试 验 设 备
YDJZ-5/50轻型高压试验变压器
变比检查
一次电流（A）
相别
项目
A相
B相
C相
零序
1K1-1K2
2K1-2K2
1K1-1K2
2K1-2K2
1K1-1K2
2K1-2K2
1K1-1K2
75
/
二次电流（A）
2.54
2.54
/
/
2.55
2.55
/
150
/
二次电流（A）
5.02
5.01
/
/
5.01
5.01
/
试 验 设 备
大电流试验仪
备注

结论
合格
试验人员：　　　　　　　　　　　　　　 　试验负责人：

高压电流互感器试验汇报
工程名称

安装位置
#2变高压G04出线柜
试 验 条 件
试验日期
2014-04-02
温度（℃）
22
湿度（%）
68
铭 牌
型 号
LZZBJ9-12/150b/4
出厂日期
2023.1
额定电流
30A
生产厂家
中国大连第一互感器有限企业
生产厂家（零序）
/
型号（零序）
