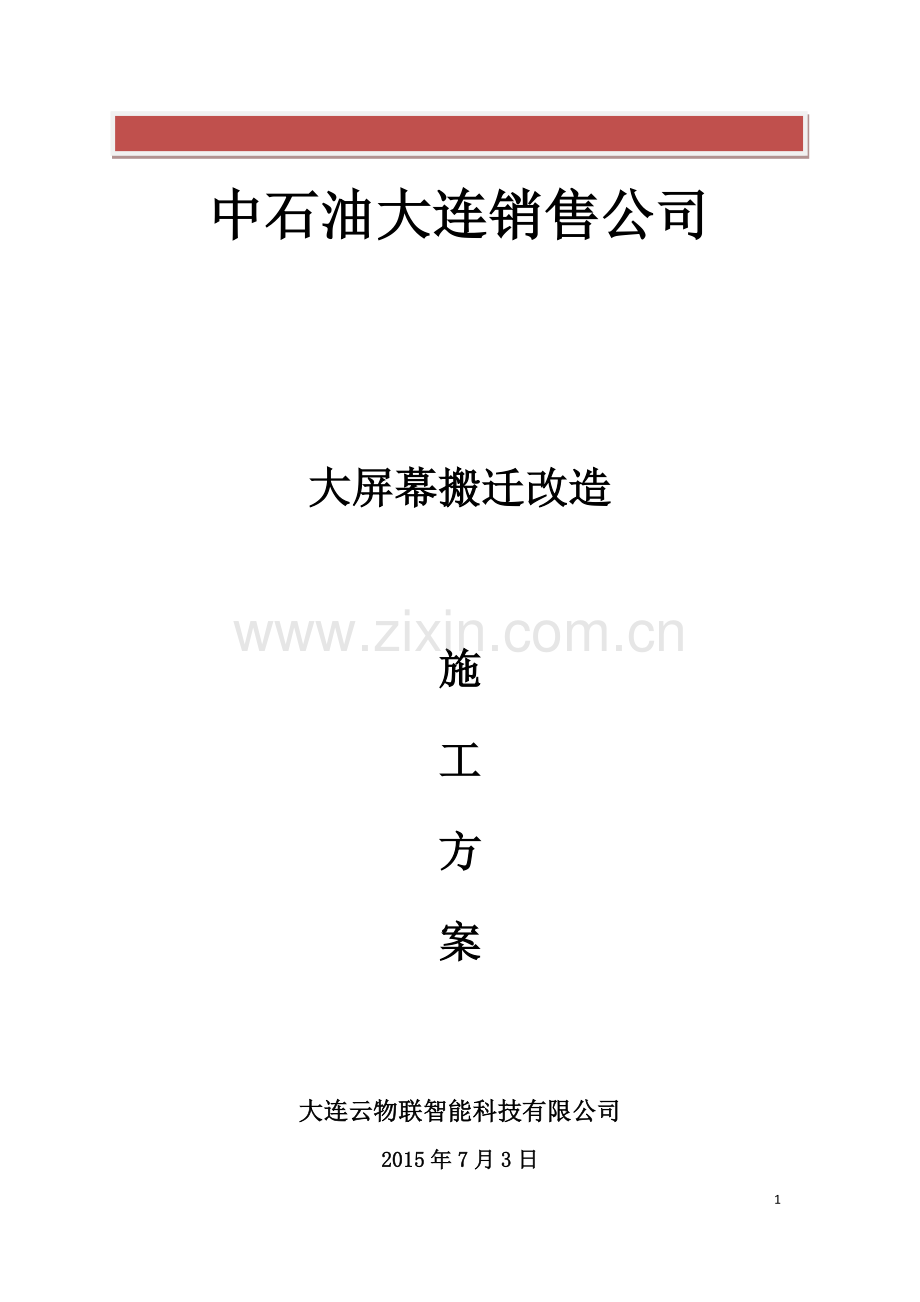

精精 品品 文文 档档 下下 载载 【本页是封面，下载后可以删除【本页是封面，下载后可以删除!】最新资料，最新资料，word 文档，可以自由编辑！文档，可以自由编辑！1 中石油中石油大连大连销售销售公司公司 大屏大屏幕幕搬迁搬迁改造改造 施施 工工 方方 案案 大连云物联智能大连云物联智能科技有限公司科技有限公司 20152015 年年 7 7 月月 3 3 日日 2 3 目目 录录 一、一、系统简介系统简介 .4 4 二、二、建设目标建设目标 .4 4 三、三、建设方案建设方案 .4 4 3.1 工程规模.4 3.2 系统示意图.5 3.3 施工方案.6 3.3.1 安全施工管理.6 3.3.2 施工工期安排.6 3.3.3 安装工具介绍.8 3.3.4 质量保证措施.9 3.3.5 安装方案.11 3.3.6 关键部位的施工技术方案.13 3.3.7 设备测试.15 3.3.8 系统联调.16 3.3.9 开通试运行.16 3.3.10 竣工验收.16 3.4 系统环境要求.16 3.4.1 供电要求.17 3.4.2 空调要求.17 3.4.3 温湿度要求.18 3.4.4 灯光要求.18 3.4.5 维修通道与地面要求.18 3.4.6 承重要求.18 3.4.7 防尘要求.19 3.4.8 接地要求.19 3.4.9 消防要求.20 3.4.10 机械冲击和振动要求.20 3.4.11 综合布线要求.20 四、四、工程货物清单工程货物清单 .2121 五、五、安装结构示意图安装结构示意图 .2222 六、六、完善的售后服务完善的售后服务 .2424 4 一、一、系统简介系统简介 大屏幕作为一项系统工程，向用户提供的是一套界面简洁、使用灵活、功能强大的显示系统，而非仅仅提供给用户简单的设备堆叠。本工程为 DLP 大屏幕系统搬迁改造项目，采用 DLP 显示单元拼接的方式，通过大屏幕系统管理软件，来实现大屏幕的拼接显示效果。我公司根据用户需求，针对现场环境进行设计，交付给用户一套稳定性极强的大屏幕显示系统迁移方案。二、二、建设建设目标目标 本项目为 DLP 大屏幕搬迁改造项目，厉行勤俭节约、遵循设备利旧原则的同时，应规避各种风险。利用我公司的独特技术优势，充分考虑经济性，利用现有设备，为用户精心设计、建设一套功能完善、性能稳定、安全可靠、操作方便、扩展方便、装饰美观的大屏显示系统。三、三、建设方案建设方案 3.13.1 工程工程规模规模 本次搬迁改造所建设的 DLP 大屏显示系统，采用监控中心现有的 2x6 DLP 显示系统设备，对其进行拆卸，安装昆明街新建会议室（原投资处办公室）。根据会议室房间大小情况，拼接成为 2x6 显示大屏，完成高分辨率图像显示要求，显示各类图像、视频、监控或文字，实现用户需求。显示单元尺寸：60 英寸；显示单元数量：12 台；单屏显示区域：1220mm(宽)x 915mm(高)；整屏显示区域：（1220mm(宽)x 4）x（915mm(高)x 2）；单屏物理分辨率：1400 x1050；整屏物理分辨率：(1400 x6)x(1050 x2)=8400 x2100；5 底座高度：1000mm(此次大屏幕迁移需要对底座进行更改此次大屏幕迁移需要对底座进行更改)3.23.2 系统示意图系统示意图 6 3.33.3 施工施工方案方案 我公司自成立以来，以专业的技术优势和对客户优质的服务得到快速发展。通过多年的经验积累，对此次显示屏搬迁改造项目制定详细的工程施工计划。3.3.13.3.1 安全施工管理安全施工管理 我方贯彻“安全第一、预防为主”的方针，认真贯彻国家、劳动保护、安全生产主管部门颁发的有关安全生产的方针、政策，严格执行有关劳动保护法规、法令、条例、电业安全工作规程和安全生产工作的规定。施工前认真勘察施工现场，根据工程项目内容、特点进行全面的安全技术交底，详细了解工作区域内的施工日期、停电范围以及其他注意事项等。施工期间我方指派专人负责本工程项目的有关安全、防火工作；并与用户经常联系，相互协助检查和处理工程施工中的有关安全工作，共同预防事故发生。施工人员对所在的施工区域、作业环境、设施设备、工具等进行认真检查，发现隐患应立即停止施工，并经落实整改后方可继续施工。施工期间的各类安全防护设施、安全标志牌、警告牌等不得擅自拆除、更动。如确实需要拆除、变动的，须和施工负责人相互协调，办理手续，并采取必要的、可靠的安全措施后方可拆除、变更现场安全保护设施。3.3.23.3.2 施工工期安排施工工期安排 本次工程我方制定合理的搬迁改造计划，保质保量完成大屏幕显示系统搬迁改造任务，我方将成立专门项目小组，派遣有丰富经验的项目经理专门负责该项目。根据用户及现场实际情况制定详细施工进度表，在不同实施阶段安排项目小组的相关人员在现场的工作，对可能存在的问题制定可行的解决方案。设备设备折卸折卸阶段阶段 我方将客户的需要结合实际情况定出一个切实可行的拆卸方案，对实施难点进行评估，详细地计划好工作量和技术支持力量，参与拆卸的人员把控每一个环节的进程和工程的质量。在本阶段中，我方将安排一名工程总指挥制定方案控制细则。工程总指挥安排所有的工作进程，工作计划皆由工作小组依据方案控制细则统筹安排。在拆卸7 过程中，工作人员按照方案计划实施，工作认真细致，避免对屏幕出现划伤和拼缝处造成缺口（崩裂现象）的现象。货物货物搬运阶段搬运阶段 因为强震能造成反射镜产生变形或损坏，影响图像投影效果，而变焦镜头在冲击下会使轨道损坏，造成镜头卡死，甚至镜头破裂无法使用。在本阶段，我方工作人员在设备的移动中时刻做到注意轻拿轻放，运输注意包装防震，严防强烈的冲撞、挤压和震动，避免在搬运过程在对设备造成损坏。设备安装设备安装阶段阶段 我方派遣经验丰富的项目人员和足够的施工人员进行项目实施，保质保量完成系统的安装和系统联调，主要包括大屏系统安装、系统调试、联调和稳定性测试等几个阶段。人员情况 实施内容 项目经理 1 名 系统工程师 1 名 安装工程师 1 名 大屏系统安装：大屏系统安装：安装工程师和项目施工团队负责大屏幕显示墙的搭建、维护支架的搭建和系统硬件设备的布线、安装等 项目经理 1 名 系统工程师 1 名 测试工程师 1 名 系统调试、联调：系统调试、联调：实施系统的调试、第三方系统的联调和检测测试 项目经理 1 名 系统工程师 1 名 测试工程师 1 名 系统稳定性测试：系统稳定性测试：保证系统在 24 小时内不出现间歇性中断，使系统能满足 7x24 小时不间断工作 项目经理 1 名 助理工程师 1 名 系统及技术文档整理：系统及技术文档整理：技术文档归档及验收材料准备 试运行及试运行及竣工验收竣工验收 设备安装调试完毕后，对大屏幕显示系统进行系统试运行测试的工作，我方派专人进行试运行的维护工作，并做好试运行测试的运行记录。在试运行期间，所有设备、材料和系统均须按实际操作模式无故障连续运行。若有故障发生，而试运行中断，我方负责排除故障并重新开始试运行。试运行由用户和我方双方共同参加，若用户发现个别设备或子系统仍然存在功能缺陷或不完善，我方将进行整改，我方保证整改后的系统运营的安全。系统试运行结束后，我方接受业主对系统各项性能进行检测，配合协助用户8 组织系统的竣工验收。施工进度表施工进度表 工期安排 序号 任务名称 工期 1 现场深度勘察和设计联络会 2 个工作日 2 设备拆卸和搬运 5 个工作日 3 设备安装 7 个工作日 4 系统调试 7 个工作日 5 稳定性能测试及收尾工作 3 个工作日 3.3.33.3.3 安装工具介绍安装工具介绍 我公司提供本次大屏搬迁改造工程中所需使用的仪表和工具，工程必备工具如下：1、水平尺：中小型系统施工，用于水平及垂直度校准 2、激光水平仪：大型系统施工，可精确控制设备整体安装水平及垂直度 9 3、内六角扳手：必备工具，用于箱体各种螺丝连接，最常用规格为 M6 4、电烙铁：用于各类控制、信号接头焊接，常用规格 40W 5、橡胶防震锤：用于设备前后左右，位移校准 6、笔记本电脑：用于设备调试，推荐配置带有串口，独立显卡可流畅播放高清影片并可更改常用输出分辨率 3.3.43.3.4 质量保证措施质量保证措施 我公司拥有丰富的工程实施管理经验和雄厚的技术力量，拥有完备的工程施工队伍，确保大屏搬迁改造工程顺利优质按时完工。为了更好地使大屏幕系统施工项目顺利进行，并确保工程质量，我公司为本项目专门设立项目组，与贵单位有关部门积极配合，做好优质典范工程。（1 1）产品保护措施产品保护措施 严格落实保护措施。对进场人员进行爱护自己和他人劳动成果的教育。采取必要的保护措施、协助各方面做好现场保卫工作。做好产品保护工作，对易损、易被污染产品做好有效保护措施。对其它10 施工单位的产品要注意爱护，不准污染和破坏。对易碎、贵重产品，尽量推迟安装，以确保良好的安装环境。（2 2）工期保证措施工期保证措施 在施工组织上我们将在人力、物力和财力上保证此工程项目的需要。培训施工人员以确保不延误工期，激励职工充分发挥积极性和创造性是确保工期至关重要的环节。项目经理对工程进度负直接责任 加强施工准备，是保证施工顺利进行的前提。认真熟悉建设文件，掌握工艺流程、设计要求、适用规范和工期要求，编制切实的施工进度图。注意现场管理。确保施工所需人力及时准确到位。严格按照合同要求完成施工计划（用户有特殊要求的须及时提出）。（3 3）安全施工措施安全施工措施 根据国家规定的显示系统标准及其有关的人身安全、消防法规来制定。除满足功能所需的指标外，其使用电压、电源箱或盒的安装、选线、穿管、接地系统均符合人身安全法规。本系统内的电源和设备安装符合消防有关的条例。严格执行安全制度，认真执行工程安全交底，针对作业条件进行正确的安全技术交底。进入施工现场必须严格执行安全纪律，正确使用个人防护用品。（4 4）施工现场临时用电施工现场临时用电 施工现场临时用电，必须严格执行 施工现场临时用电安全技术规范。各种电动工具须接地良好，装防触（漏）电保护器。照明灯具及电线要悬挂固定在干燥、安全可靠位置，严禁随意设置。临时用电要使用安全电压。（5 5）文明施工措施文明施工措施 施工现场临时用电：建立健全安全生产、文明施工管理体系，落实安全、文明制度。项目经理和项目作业人员明确各自文明施工的责任，服从现11 场统一布置和指挥。按施工程序施工，按设计、规范、标准和施工方案施工。施工现场保持平整、通畅，材料设备堆放整齐，现场干净。工程完工后组织竣工初检，尾项工程一次扫清。3.3.53.3.5 安装方案安装方案 （1 1）施工方案审定施工方案审定 大屏幕显示系统的施工方案设计至关重要，是高效保质保量完成工程任务的基础，作为显示系统建设单位，我公司根据业主的细化要求，对原有方案进行深化设计，为用户做好技术支持，确保项目单位在施工前的准备工作万无一失。（2 2）施工协调施工协调 由于大屏幕显示系统涉及面广，因此，综合的协调是高质量完成工程的重要因素。我公司将从以下三个方面开展工作，保障工程顺利完成实施。管路、桥架走向协调管路、桥架走向协调 由于管路、桥架是多方并用，因此不可避免地出现现场实际管路冲突。同时，由于电气、给排水、暖通等专业相应管道影响，所以，为保证弱电信号的良好传输，避免电磁干扰等带来的不利影响，我们必须严格按照国家有关电气的技术规范进行施工。与相关系统技术协调与相关系统技术协调 大屏幕系统还涉及到其他系统的交叉关联，因此，涉及到各系统交叉的技术衔接细节部分应置于建设单位和监理单位的统一集中领导下进行。与其它专业协调与其它专业协调 在工作期间，及时建立工作联系制度，通过定期召开工作联络会对相关问题进行协商解决，避免工程冲突带来的不良后果，保障工程顺利实施。工程协调流程框图：12 大屏幕显示系统搬迁到新环境后，主要分为前期准备及系统安装两大部分。对于大屏幕显示系统，前期准备工作除了包括相关文件准备及施工协调外还包括了大屏幕底座及维护架的安装。大屏幕支架安装方案如下：A.大屏幕支架安装前期准备 安装地点的确定；安装基准线的确定；安装地面平整度确定；安装环境清洁度确定。B.大屏幕支架安装步骤 在基准位置安装支架并确保位置准确；对已安装的大屏幕支架作单个及整体的位置确认，确保安装位置准确；整体支架位置精度确认；防护及保护措施实施。（3 3）业主单位配合业主单位配合 确认硬件、软件功能及验收测试文件。确认合适的安装位置，并按照设备安装现场的场地要求完成大屏幕显示系统的安装、投运、调试。13 根据我方的要求提供相关的技术资料和参数。在现场提供必要的工作环境。为硬件设备安装提供安装条件，如电源和接地等。协助和参与将大屏幕投影系统接入用户系统。参加系统的现场验收。负责组织人员现场验收。协调工程施工中有关现场的其它事宜。（4 4）大屏幕显示系统安装标准大屏幕显示系统安装标准 物理拼缝：物理拼缝要求均匀、平整，拼缝处应留出缝隙，十字拼缝处应无明显错位，用手触摸应无凹凸感；倾斜度、水平控制：表示整个系统的安装状况，分前后、左右和上下三种情况，分别用铅锤、拉线和水管来测量；底座与地面固定；色彩一致性调整；控制器安装到位，连接正确；软件控制通讯正常,实现预期功能。（5 5）装饰外观装饰外观标准标准 大屏幕显示系统的屏幕窗口墙体建设牢靠，墙体结构不会受力于大屏幕系统，显示屏幕四周平直不变形。大屏幕安装完成后，对屏幕四周边空隙进行收口(以不漏光为原则)，并作必要的修饰。整个装修格调清新、色调偏冷，以简捷明快为好。无论天花采用何种材料装修处理，颜色乳白，或银灰、或浅灰均可，但应哑光着色,表面无强烈反光。墙面饰板色调明快，配以较深的线条，适当部位配以吸音材料，墙面哑光为主。3.3.63.3.6 关键部位的施工技术方案关键部位的施工技术方案 （1 1）大屏幕基准位置的确定大屏幕基准位置的确定 大屏幕垂直中心线的定位大屏幕垂直中心线的定位 14 根据预定的大厅中心线,用线锤定出大屏顶部的中心点，然后用锤线标定垂直中心点，并以此垂直中心线在两边等距离各划分出两个大屏幕前沿垂直基准点。大屏幕每一层的安装必须有“十”字线确定基准面。每一个 DLP 显示单元的安装完后须用水平尺复核，每一层安装完成后须用水平管复核大屏两端的水平基准，确保每层大屏的垂直和水平度保持一致。大屏幕立面平整度的定位大屏幕立面平整度的定位 用一根水平基准线贴紧大屏幕周围的装修基准面并在大屏幕的水平两端固定，使屏幕的表面紧贴水平基准面，同时也保持屏幕与垂直线重合，这样就确保了大屏幕安装完成后不会发生前倾后仰、左右高低不平等现象。大屏幕底座的安装大屏幕底座的安装 先把底座依次排开，调整可调整底盘高度，使底座高度保持在 800mm。用连接螺栓把底座连接成整体，并对其进行调整，使其在同一水平面。（2 2）大屏幕投影单元的安装大屏幕投影单元的安装 大屏幕显示单元大屏幕显示单元安装次序及安装方法安装次序及安装方法 先放置最下行中间两屏，调整垂直度及水平度，确认无误后，再从两边沿基架圆弧安装相邻单元，各单元左右联接,在每个投影单元安装时均与水平基准进行反复比较，确保整体水平。相邻显示单元的定义是根据投影机的地址来定，如下图示意。1 2 3 4 5 6 7 8 9 10 11 12 使用器械：5mm 内六角扳手，水平仪,铅垂线,圈尺。紧固件：M6x55 螺栓,螺母及 5 平垫,弹垫若干。显示单元显示单元的精确定位的精确定位 根据上、下中心点的垂直线及左、右的水平连接线所构成的立面，确定了最下行中间两屏的位置，调整四个可调整底盘的高度，并使两屏的拼接线与垂直线重合，由此确定了显示单元的中心线。在每个显示单元安装时均与水平基准进行反复比较，确保整体水平。15 使用器械：8 寸活动扳手或者 1719 开口扳手；线锤；水平尺；5mm 内六角扳手。屏幕的安装工艺屏幕的安装工艺 先安装最下行中间屏的屏幕，再从中心向两边分开依次安装屏幕，次序如箱体安装次序。工艺流程：a.挂接屏幕,由 4 人搬屏,1 人指挥,1 人在箱内待拧螺栓固定。b.使用水平仪和铅垂线测量屏两端，确保水平和垂直。c.所有屏幕安装人员必须戴白棉纱薄手套。使用器械：4mm、5mm 内六角扳手；圈尺；8 寸活动扳手或者 1719 开口扳手；十字起子；水平仪；铅垂线。紧固件：M5x55 内六角螺钉；M5x12 内六角螺钉；M6x50 内六角螺钉；M4x8圆头螺钉。投影机的安装投影机的安装 使用器械：4mm 内六角扳手。紧固件：M5X25 内六角螺钉；5 平垫；弹垫。（3 3）大屏幕系统电气连接大屏幕系统电气连接 线缆是信号传输的中间环节，是信号质量的保证。在现代办公场所中，一个房间往往有很多种传输电缆，有高频的，有低频的，有强电的，有弱电的，因此在线缆铺设过程中，必须保证：相互间有干扰的传输电缆保持适当的距离，强弱电走向不平行，不捆扎在一起，同时尽量采用带屏蔽的线缆，以免受干扰；线缆的捆扎要规范，需符合线缆的性能要求；每根线缆必须作明显的标识、编号，以便日后检查。（4 4）大屏幕系统的电源分配大屏幕系统的电源分配 投影机供电为一列屏为一组，每组为独立空气开关控制。3.3.73.3.7 设备测试设备测试 线路连接、调试：包括通讯及电气线路的连接、通电测试、控制测试。属于16 单机单点测试。对每一设备在安装连接后做加电检查，确保设备正常运行，有关参数符合要求。通信及电气线路的连接：应注意各连接点应连接牢固，需现场焊接的插头应防止虚焊。通电测试：通电测试前应用万用表对每个点的强、弱电进行测量，确认没有短路点后方可通电；测试期间若发现问题应及时排除，确保每个点质量达标，并认真做好详细的记录。3.3.83.3.8 系统联调系统联调 在设备全部安装完备后，对系统进行统一调试，并由专门的技术人员进行软件的编写，以达到最初的设计要求。系统功能分页调试：按照系统设计功能，进行拼接控制系统功能调试和本系统独立调试；分别就不同功能进行测试（包括接口功能测试）。3.3.93.3.9 开通试运行开通试运行 在设备全部安装完备后，对系统进行统一调试，并由专门的技术人员进行软件的编写，以达到最初的设计要求。在试运行开始前，整个主控系统应完全调试开通，并保持最佳状态。我公司负责试运行的系统看护任务。试运行期间的运行方式为分时段开启，专人负责。试运行和正常工作运行相似，由用户组织管理实施，我方保证本系统正常运转。3.3.103.3.10 竣工验收竣工验收 试运行后即可进行最终验收。验收由用户和我方共同参加，在最终验收过程中用户可根据工程实施遗留问题、解决的方案，文档的完整性、一致性、可用性、实用性等进行验收，如果验收通过则由用户签署最终验收报告。3.43.4 系统环境要求系统环境要求 为了保证大屏幕施工能够顺利进行，为大屏幕显示系统营造良好的使用环境，使大屏幕的显示达到最佳效果和使用寿命得以保证，现对大屏幕系统环境相关要点进行说明。17 3.4.13.4.1 供电要求供电要求 1)大屏幕显示系统要求稳定的单相 220V UPS 电源。每个显示单元额定功率350350W W；处理器额定功率 15001500W W。本系统要求的总功耗约 4300 4300 W W。建议配置电源总功率为 60006000W W。2)大屏幕显示系统的配电柜分配大屏幕 3 3 个 1 10A0A 控制开关，和分配机柜 1 1个 1 10A0A 控制开关，所有用电开关采用优质的电工产品。3)维修通道内或底架下面按设备用电数量提供相应的电源插座 2 2 个，每个插座最多只供四台投影机的供电。4)机柜旁边设有 4 4 个 220V 电源插孔和 2 2 个网口。5)UPS 供电系统应与普通用电系统严格分开。对使用有特殊要求的地方 UPS电源应采用双机备份及不少于 30 分钟的后备时间，计算机插座用电线路零线对地线电压不能大于 1 伏。6)普通维修插座及照明用电线路应设有漏电保护开关。7)所有的电气材料均应有消防部门认可的生产证书，所有电线电缆均应为阻燃或难阻燃电缆。8)所有配电线路的电线电缆应有金属线槽或线管保护，并作良好接地，接地电阻小于 4。9)其中每个电源插座的最大电流值不应小于 10A。3.4.23.4.2 空调要求空调要求 1)位于室内的空调（中央空调或柜式空调），其出风口位置应尽量远离大屏幕 3 米，并且出风口的冷风绝对不能对着大屏幕直吹，要朝远离显示单元屏的方向吹，以避免大屏幕冷热不均匀而损坏和结露现象。2)对空调设计的要求：大屏幕前面厅堂和背面维护通道中央空调的冷气送风管道应设计成同一条管道出风和回风，所有的空调送风口应远离大屏幕显示墙 3 米左右，并且不能对着大屏幕直吹；大屏幕前面和后面修护通道的空调开关集中安装一个地方，在使用空调时应同时打开或同时关闭送风，防止遗忘某个开关造成严重的温差。另外大屏幕后的维修通道要加抽风机不少于 2 个向室外抽风，保证大屏幕前后的空气循环对流，以避免大屏幕冷热不均匀而损坏和结露现象。18 3)在湿度较大的地区，安装抽湿机，以保证相对湿度达到要求。4)大屏幕在现场安装前要求先对安装点的空调系统和风机先进行运行 1 周时间，以保证空调管道内的粉尘已经清出。3.4.33.4.3 温湿度要求温湿度要求 1)大屏幕维修通道內有良好的空调环境，使大屏幕维修通道内的温度与投影幕前面的温度一致，温差不能大于 3。2)大屏幕的理想工作环境温度为 224，理想相对湿度 30至 70无冷凝，不可产生较大温差、湿差突变，要保证温度、湿度的变化有缓慢过程。3.4.43.4.4 灯光要求灯光要求 1)屏幕前面四米内为暗区，一定不能安装日光灯管。建议安装内藏式筒灯带平行于屏幕排列，要单独可控开与关。灯光不能直接照射到屏幕上。2)整个大厅的灯按平行于屏幕方向分组进行控制，不要选用较强光的光源，灯光的布置原则是：使工作区有足够灯光强度，但对屏幕又不会产生明显的影响。3)大厅两侧可能射入的光线（如窗户），应有必要的遮挡（如窗帘等）。(太阳光对图像效果影响最大)。3.4.53.4.5 维修通道与地面要求维修通道与地面要求 1)大屏幕的背后应有不少于 800mm 以上的维修通道，设置可独立控制灯光空调。2)大屏幕与维修通道的地面最好能涂地面防尘漆，上铺防静电地板，能有效防止地面灰尘和静电对投影光学设备的影响。3)保证大屏幕安装地面的平整度，地面不平整度不大于3 毫米。4)如果大屏幕显示系统维修通道后面的墙是玻璃墙或侧面有玻璃窗体的，请用加厚型遮光布做窗帘，用于遮光、隔热，避免阳光的直射。3.4.63.4.6 承重要求承重要求 单个显示单元重量为 104 kg；底座重量：28 kg（当底座高度每增减 100mm时,底座重量相应加减 1.5kg）。根据大屏幕显示系统设备的总重量，楼层承重要求为 250-300kg/，如不能19 满足要求，必须请专业公司对楼层承重进行加固处理。3.4.73.4.7 防尘要求防尘要求 大屏幕显示系统在安装调试和使用期间，确保工作区内保持现场环境干净无灰尘，灰尘浓度参照普通办公室的灰尘环境条件。1)墙壁和顶棚表面应平整，减少积灰面，并应避免眩光。如为抹灰时应符合高级抹灰的要求。2)应铺设活动地板。活动地板应符合现行国家标准 GB6650-86计算机机房活动地板技术要求 的要求。敷设高度应按实际需要确定，宜为 150mm以下。3)活动地板下的地面和四壁装饰，可采用水泥砂浆抹灰。地面材料应平整、耐磨。当活动地板下的空间为静压箱时，四壁及地面均应选用不起尘、不易积灰、易于清洁的饰面材料。4)吊顶宜选用不起尘的吸声材料，如吊顶以上及作为敷设管线用时，其四壁应抹灰，楼板底面应清理干净；当吊顶以上空间为静压箱时，则顶部和四壁均应抹灰，并刷不易脱落的涂料，其管道的饰面，亦应选用不起尘的材料。5)维护通道内基本工作间的内门、观察窗、管线穿墙等的接缝处，均应采取密封措施。6)大屏幕系统维护通道必须无灰尘。3.4.83.4.8 接地要求接地要求 1)各个信息点、布防点的出线盒和管路系统内的分线盒，与线管的连接应加入有效的接地连接导线，并接入大厦弱电系统的接地电极。2)为防止电磁干扰，弱电线缆管路与强电线缆管路平行走向之间距离应相距 20cm 以上，即5KVA 应大于 610mm。3)在弱电机柜均使用 16mm2的多芯绝缘铜线直接与弱电接地端子连接，以确保抗静电活动地板支架构成有效的等电位。4)联合接地电阻不大于 4 欧姆。20 3.4.93.4.9 消防要求消防要求 1)室内应配备消防检测（温感、烟感）装置，并备有气体灭火装置。消防喷头要远离投影箱体1米左右，不能采用喷水消防头，要用喷雾灭火剂。2)消防设备由专业安装施工单位负责施工参照国标 GB9361-88计算站场地安全要求。3.4.103.4.10 机械冲击和振动要求机械冲击和振动要求 大屏幕安装工作区内地板表面垂直及水平向的振动加速度值应符合中华人民共和国电子计算机机房（GB50174-93）设计规范指标要求。安装场地机械冲击和振动在以下范围内：机械冲击 4g 机械振动 520Hz 1.8mm/s 20100Hz 1.4g 3.4.113.4.11 综合布线要求综合布线要求 管线施工根据国家标准，确保电缆铺设的可能性，清除管内毛刺和垃圾，并在管内留有穿线所需的引导钢丝:1)强电线槽与弱电线槽应严格分隔，不能交叉。2)综合布线弱电线槽不要采用线管。3)线槽连接之间应平滑过渡，不应有毛刺和尖角。4)线槽应有良好的公共接地和良好的屏蔽。5)强弱电线槽由专业安装施工单位负责施工。6)大屏幕电源的走线应走在显示底座的外围，防止线槽与显示底座支撑脚有冲突。大屏底架落脚处不能铺设管道、电缆等，底架下方只能铺设不 7)大于 50mm 高度的线缆或管子。21 四、四、工程货物清单工程货物清单 大屏幕搬迁改造货物清单大屏幕搬迁改造货物清单 序号 设备名称 单位 数量 备注 1 60背投显示单元 台 12 合计：300 多台设备和配件 2 安装底座 个 6 3 连接线缆 批 1 4 拼接处理器 套 1 5 控制软件 套 1 6 机柜 个 2 7 图形工作站 台 1 8 机柜 个 2 9 图形工作站 台 1 10 20kwUPS 套 1 11 大金 5P 空调 台 2 12 可视电话 套 1 13 电脑 套 3 14 音视频设备 批 1 15 室内装饰 项 1（待定）22 五、五、安装安装结构结构示意图示意图 前视图前视图 俯视图俯视图 23 侧视图侧视图 24 六、六、完善的售后服务完善的售后服务 我公司为客户提供全面的售后服务和支持，并将售后服务分为以下几个阶段：1)设备安装和初验阶段 我方承担设备的安装工作，有义务配合用户提出装修要求、审定装修方案及负责装修监理。对安装完成后的系统，根据前期商定的要求进行初步验收测试。2)试运行和最终验收 安装和初验结束后是系统试运行期。在此期间，我方将配合用户，检测和记录系统运行情况、指导用户使用操作。试运行完成后，我方将派工程技术人员到用户现场，提供终验测试建议，并由我方和用户双方确定终验测试方案，最终由用户验收。3)服务响应 如大屏系统出现故障，我方为用户提供 58 的技术服务请求电话，保证 58 的服务响应。所谓 58，就是指每周工作日 5 天，每天 8 小时响应。根据用户系统所发生的具体故障和危险程度，采用三个等级的解决策略：对于局部并且不危及系统运行的软故障，我方通过电话或传真指导现场用户处理；对于不危及系统运行且用户无力解决的软故障，我方在得到用户同意的前提下，通过远程接入服务来诊断并解决问题；对危及系统运行、系统崩溃、硬件故障等 3 天内无法解决的故障，我方的工程技术人员将在我方所承诺的时间内，携带备品备件到达用户现场并在承诺的时间内恢复系统运行。精品精品 word 文档可以编辑（本页是封面）文档可以编辑（本页是封面）25 【最新资料【最新资料 Word 版版 可自由编辑！可自由编辑！】
