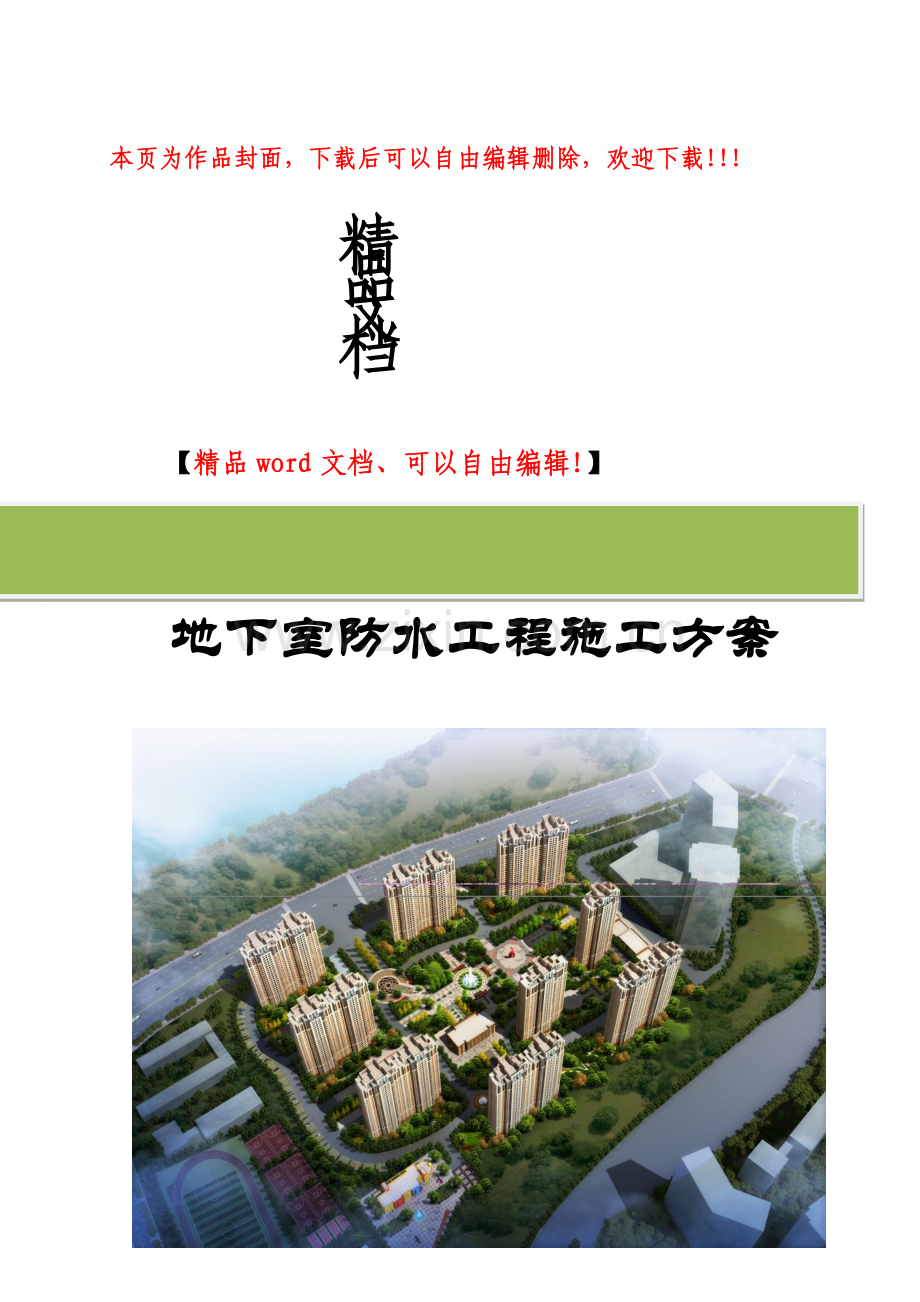

杲村城中村项目-地下室防水施工方案(1)(1).doc

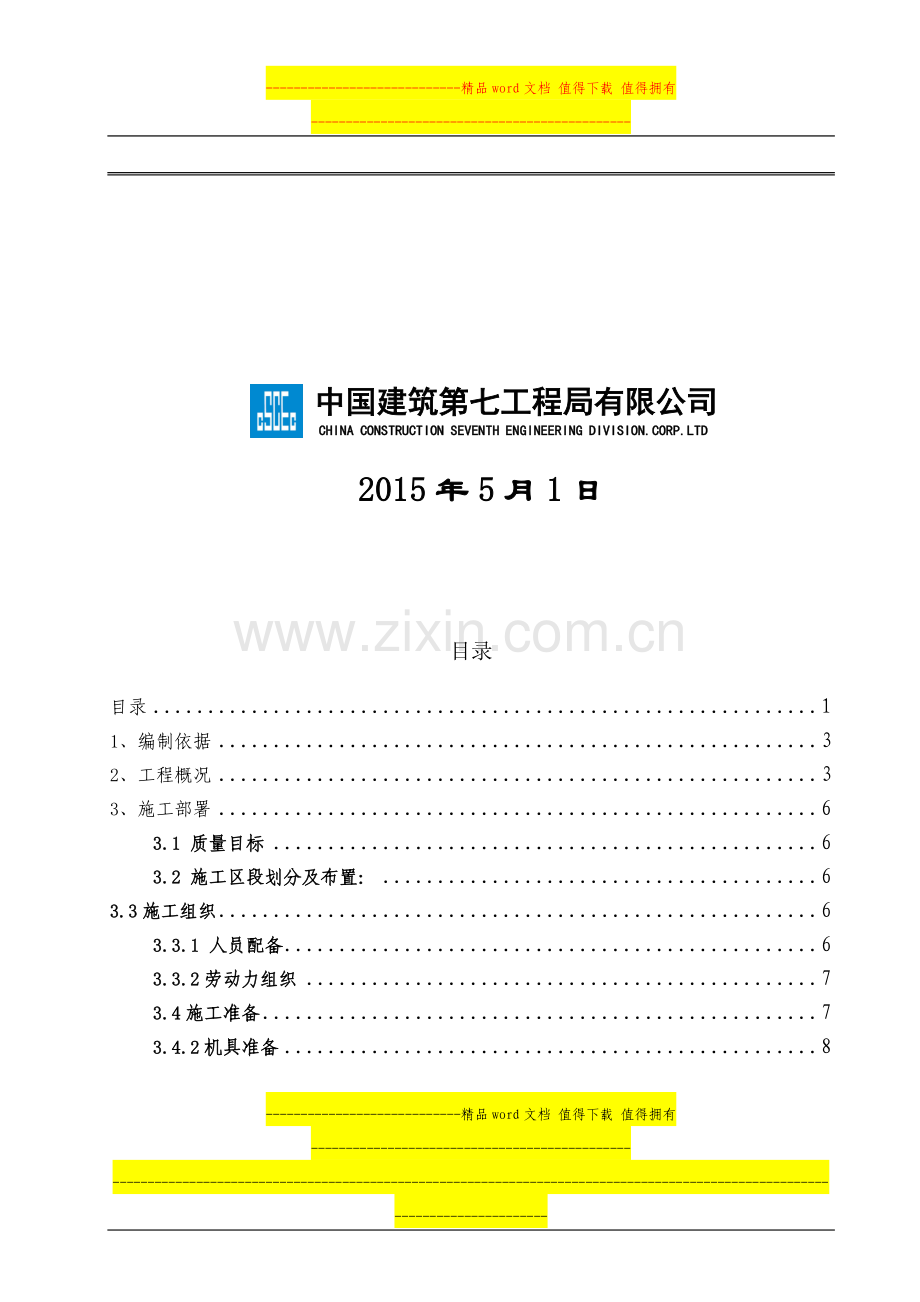

本页为作品封面，下载后可以自由编辑删除，欢迎下载！本页为作品封面，下载后可以自由编辑删除，欢迎下载！精精 品品 文文 档档 1 1 【精品精品 wordword 文档、可以自由编辑！文档、可以自由编辑！】郑州市金水区杲村城中村改造项目郑州市金水区杲村城中村改造项目 A A-2 2 地块地块 地下室防水工程施工方案地下室防水工程施工方案 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-目录 目录.1 1、编制依据.3 2、工程概况.3 3、施工部署.6 3.1 3.1 质量目标质量目标.6 3.2 3.2 施工区段划分及布置：施工区段划分及布置：.6 3.33.3 施工组织施工组织.6 3.3.1 3.3.1 人员配备人员配备.6 3.3.23.3.2 劳动力组织劳动力组织.7 3.43.4 施工准备施工准备.7 3.4.23.4.2 机具准备机具准备.8 2012015 5 年年 5 5 月月 1 1 日日 中国建筑第七工程局有限公司中国建筑第七工程局有限公司 C CHINA CONSTRUCTION SEVENTH ENGINEERING DIVISION.CORP.LTDHINA CONSTRUCTION SEVENTH ENGINEERING DIVISION.CORP.LTD -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-3.53.5 现场准备现场准备.10 4、施工进度计划.11 防水施工进度计划-（依据实际施工生产进度进行适度调整）.11 5 5、地下室防水施工工艺、地下室防水施工工艺.11 5.15.1 地下室防水混凝土施工地下室防水混凝土施工.11 5.25.2 地下防水细部构造地下防水细部构造.12 5.3 5.3 地下室底板防水施工地下室底板防水施工.16 5.4 地下室外墙防水施工.27 5.5 地下室顶板防水施工.31 6 6、质量验收标准、质量验收标准.33 6.1 防水混凝土.33 6.2 卷材防水.34 7 7、质量保证措施、质量保证措施.35 7.1 质量管理措施.35 7.2 成品保护措施.36 7.3 应注意的质量问题.36 8 8、安全文明保证措施、安全文明保证措施.37 8.1 安全防护措施.37 8.2 环境保护措施.37-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-1 1、编制依据、编制依据 1.1、建筑工程施工质量统一验收标准GB50300-2013；1.2、地下防水工程技术规范GB50108-2008；1.3、地下防水工程质量验收规范GB50208-2011；1.4、混凝土结构工程施工规范GB50666-2011；1.5、屋面工程质量验收规范GB50207-2012；1.6、屋面工程技术规范GB50345-2012；1.7、种植屋面用耐根穿刺防水卷材JC/T1075-2008；1.8、建筑安装工程质量检验评定统一标准GB50300-2001；1.9、建筑施工手册第五版；1.10、郑州市金水区杲村城中村改造项目 A-2 地块设计图纸；1.11、郑州市金水区杲村城中村改造项目 A-2 地块图纸会审记录；2 2、工程概况、工程概况 工程名称：郑州市金水区杲村城中村改造项目（A-2 地块）建设地点：郑州市文化路与连霍高速交叉口西北角 建设单位：河南锦家置业有限公司 施工单位：中国建筑第七工程局有限公司 监理单位：河南正博建设监理有限公司 设计单位：河南省城乡建筑设计院有限公司 本工程共包括 9 栋高层住宅楼及地下车库，项目位于文化路与丽水路西南角，总建筑面积 345796.59。主楼高度为 28-34 层，地上部分层高为 2.9m，地下三层，层高为 3.1m，建筑面积为 268796.59；车库地下两层，建筑面积为 76082.9。其中主楼筏板厚度为1400mm，车库防水底板厚度为 500mm。本工程防水设计为混凝土结构自防水(添加聚合物纤维抗裂防水剂)与柔性防水层相-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-结合的方式。地下室底板、外墙及顶板均为抗渗混凝土，抗渗等级为 P6，后浇带抗渗等级P8，防水等级为二级（电气设备用房采用一级防水）。底板及外墙防水为单层 4mm 厚 SBS改性沥青防水卷材（聚酯胎），地下室外墙外贴 50 厚聚苯乙烯泡沫板保护层保护。表表 2.32.3-1 1 地下室防水工程设计概况一览表地下室防水工程设计概况一览表 序号 项目 内容 备注 1 地下室底板防水（12YJ1地防1-2f1）1、地面面层做法详见单体工程设计 地下室侧壁防水向上做到高于室外地坪0.5m 处；电气设备用房采用一级防水，其余采用二级防水 2 2、钢筋土结构自防水 3 3、50厚 C20细石混凝土保护层 4 4、隔离层：聚酯无纺布一层(主楼底板）；点粘纸胎油毡或聚乙烯薄膜一层（地库底板）5 5、防水层：单层4mm 厚 SBS（聚酯胎）型防水卷材 6 6、刷基层处理剂一遍 7 7、20厚1:2.5水泥砂浆找平层 8 8、100厚 C15混凝土垫层 9 9、地基土或素土夯实 10 地下室墙身防水（墙身施工缝采用4mm 厚300mm 宽钢板止水带，位于墙身基础往上300mm 处）1、内墙面做法详见单体工程设计 11 2、钢筋混凝土结构自防水 12 3、20厚1:2.5水泥砂浆找平层 13 4、刷基层处理剂一道 14 5、防水层：4mm 聚酯胎 SBS 改性沥青防水卷材（-20C）15 6、保护层：30厚挤塑聚苯乙烯泡沫板(地库）50厚聚苯乙烯泡沫塑料板保护层(主楼）16 7、2:8灰土，分层夯实 17 地下室顶板防水 1、种植土 18 2、凹凸型塑料排水板 19 3、50厚 C20细石混凝土保护层 4、LC5.0轻骨料混凝土坡度1%找坡层（最薄处30）-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-5、防水层：干铺4mm 厚耐根穿刺改性沥青防水卷材 6、刷基层处理剂一道 7、20厚1:3水泥砂浆找平层 20 4、隔离层：聚酯无纺布一层 21 5、防水层：4mm 聚酯胎 SBS 改性沥青防水卷材（-20C）22 6、刷基层处理剂一遍 23 7、20厚1:2.5水泥砂浆找平层 24 8、钢筋混凝土结构自防水 25 地下室转角防水 详见12YJ2-C7-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-3 3、施工部署、施工部署 3.1 3.1 质量目标质量目标 分项工程合格率为 100%，优良率 95%以上，确保工程质量达到合格的标准。3.2 3.2 施工区段划分及布置：施工区段划分及布置：由于本工程工程量较大，工期紧，为保证施工工期，分段同时施工，分段结合工程特点及建筑布局情况，施工阶段划分为一、二、三、四个区段，一区段包含 1#、3#、7#楼，二区段包含 2#、4#、8#楼及地库，三区段包含 5#、6#、9#楼、四区段包括地下地库及服务用房、幼儿园等。3.33.3 施工组织施工组织 3.3.1 3.3.1 人员配备人员配备 为确保工程进度，保证工程质量，拟派足够的具有丰富经验的施工人员和劳动力投入到主体施工，具体人员配置计划见下表：表表 4.14.1-1 1 主要管理人员配置表主要管理人员配置表 编号 姓名 职务 备注 1 田振涛 项目经理 总体负责 2 程威风 执行经理 生产负责 2 孙维东 总工 技术总负责 3 崔光泉 技术质量负责人 技术质量负责 4 石奇龙 安全负责人 安全负责 5 张永兆 材料负责人 物资保障 6 吴继和 现场生产负责人 现场生产负责 7 陈曦 测量负责人 测量放线-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-3.3.23.3.2 劳动力组织劳动力组织 表表 4.24.2-1 1 劳动力配置表劳动力配置表 序号 工种 人数 施工内容 1 专业分包项目负责人 1 人 负责防水工程全面工作 2 施工工长 5 人 负责日常施工管理及人员协调 3 技术工人 60 人 防水施工，要求有上岗证 4 质量监督员 1 人 日常施工质量监控 5 仓库管理员 1 人 管理材料并负责施工现场及库房的安全、消防、保卫 3.43.4 施工准备施工准备 3.4.13.4.1 技术准备技术准备 1、熟悉图纸、施工规范，了解掌握施工工艺,按图纸、洽商变更和项目经理部的施工进度计划合理安排材料、机具、车辆、人员进场施工。2、按施工方案和技术规程、施工现场环境控制规程对做业人员进行技术安全环境保护交底并下达作业指导书，详细说明具体的施工做法和操作规程、注意事项以及质量要求等。3、详细了解该工程防水材料及工具的各种特性。4、详细说明具体的施工做法和操作规程、注意事项以及质量要求等。5、认真做好防水材料进场验收和检验工作、复查材料材质证明及材料进场储存工作。6、必须了解改性沥青防水卷材、钢板止水带等材料搭接要求，按照设计图纸要求施工。8 冯海光 现场施工员 1/2 区段工长 9 净炜康 现场施工员 3/4 区段工长 10 和文婷 质量员 1/2 区段技术质量员 11 刘长江 质量员 3/4 区段技术质量员 12 薛红蕊 资料员 资料收集整理 13 现场试验员 试验工作-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-7、每一工序完成后应清理施工废物，并对有毒有害废弃物进行分类放置，集中后交有资质的的单位进行处理。清理过程应洒水避免产生扬尘；有毒有害废弃物存放要防漏，废弃物不得作为回填土，随意抛弃等。8、做好各种防水施工的技术资料和施工过程中的检验记录。3.4.23.4.2 机具准备机具准备 地下室防水工程施工需要的工具主要包括汽油喷灯或多头热熔喷枪、吹尘器、扫帚、拌料桶、滚刷、棕刷、刮板、压辊、剪刀、卷尺、钢凿等，此外还包括测量仪器等一般施工工程均需要的设备，根据本工程的施工内容和施工工程量，拟投入本工程的施工机械设备列于下表。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-表表 3.4.23.4.2-1 1 防水工具一览表防水工具一览表 名称 规格 数量 用途 小平铲 50100mm 各 20 把 清扫基层、局部 嵌填密封材料 扫帚 常用 26 把 钢丝刷 常用 20 把 铁抹子 10 把 修补基层及末端收头抹平 皮卷尺、钢卷尺 50m、2m 2 把、20 测量放线 剪刀 20 把 裁剪划割卷材 手持压辊 30X50mm 5 个 压实卷材搭接边 60X100mm 2 个 压实大面卷材 嵌缝枪 3 把 嵌填密封材料 专用刷 50200mm 5 把 涂刷桩头 消防器材 8 套 防火 胶皮手套 常用 30 套 施工人员使用 塑料提桶 常用 30 个 施工人员使用 梯子和脚手架 常用 施工人员使用 电动搅拌器 2 台 搅拌混合料 小型空压机 10 个 提供喷涂气源 专用喷枪 10 个 防水喷涂 专用毛刷 20 个 防水涂刷 喷雾器 15 个 涂刷养护 錾子 20 个 剔凿基层 锤子 20 个 剔凿基层 基面磨毛机 2 个 打磨光滑基层 3.4.33.4.3 材料准备材料准备 1、防水混凝土-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-本工程地下底板防水混凝土（内掺抗裂防水膨胀剂）强度等级 C40，抗渗等级 P6，后浇带抗渗等级 P8，施工前应向搅拌站进行技术交底，提出综合性的质量技术要求，并形成文字。在混凝土进场时应核对拌合站提供的混凝土配合比、原材料复检报告及进行混凝土开盘鉴定，确认无误后方可浇筑混凝土。2、防水卷材及涂膜防水材料 本工程所使用的防水材料在施工前 67 天进场，进场后由技术负责人、质检负责人、材料负责人进行材料直观检查。3、SBS 高聚物改性沥青防水卷材直观检查项目：所有的防水卷材应直立堆放，高度不得超过两层，卷紧卷齐，端面里进外出不得超过 10mm；在距卷芯 1000mm 长度外不应有 10mm 以上的裂纹或粘结；胎基应浸透，不应有未被浸渍的条纹或粘结；卷材表面必须平整，不允许有孔洞、缺边、裂口。防水材料应具有企业生产合格证，防水材料使用说明书、防伪标志，进场直观检查合格后按要求作材料复试（100%进行见证取样）；以同一生产厂的同一品种、同一等级的产品，大于 1000 卷抽 5 卷，500-999 卷抽 4 卷，100-499 卷抽 3 卷，100 卷以下抽 2 卷，进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中，任取一卷作物理性能检验。将试样卷材切除距外层卷头 2500mm 后，顺纵向切取 800mm 的全幅卷材试样 2 块，一块作物理性能检验用，一块作备用。SBS 卷材做拉伸性能、耐热度、低温柔度、不透水性等性能试验，聚氨酯涂料作延伸率、柔性、不透水性和耐热度，胎体增强材料应检验拉力和延伸率。合格后方能使用。3.53.5 现场准备现场准备 各楼栋及地库垫层分区段施工完毕，砖胎膜砌筑完成并抹灰，垫层及砖胎膜已达到防水施工条件并验收合格。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-4 4、施工进度计划、施工进度计划 防水施工进度计划-（依据实际施工生产进度进行适度调整）5 5、地下室防水施工工艺、地下室防水施工工艺 5.15.1 地下室防水混凝土施工地下室防水混凝土施工 5.1.15.1.1 防水混凝土原材料要求防水混凝土原材料要求 1、本工程防水混凝土要求抗渗等级为 P6，混凝土使用的水泥采用 P.O42.5 水泥，不得使用过期或受潮结块的水泥，并不得将不同品种或强度等级的水泥混合使用。2、防水混凝土所用的石子粒径不宜大于 40mm，泵送时其最大粒径应为输送管径的 1/4，含泥量不得大于 1.0%，泥块含量不得大于 0.5%，吸水率不应大于 1.5%，并不得使用碱活性骨料。3、防水混凝土使用的砂宜为中砂，含泥量不得大于 3.0%，泥块含量不得大于 1.0%。4、外加剂的技术性能，应符合国家或行业标准一等品及以上的质量要求。5、粉煤灰等级为一级，粉煤灰和硅粉等掺合料应通过试验确定。6、拌制混凝土所用的水，应采用不含有害物质的饮用水。5.1.25.1.2 防水混凝土配比要求防水混凝土配比要求 1、防水混凝土水泥用量不得少于 300kg/m3；砂率宜为 35%42%；灰砂比宜为 1：21：2.5；水灰比不得大于 0.5。2、抗渗砼掺入膨胀剂，品种和掺量由试验室经试配后确定，使砼产生后期微膨胀效应，抵消砼的自身收缩，有效的防止砼收缩裂缝的出现。3、防水混凝土配料必须按配合比准确称量。计量允许偏差不应大于下列规定：水泥、水、外加剂、掺合料为1%；砂、石为2%。5.1.35.1.3 防水混凝土运输、浇筑、振捣防水混凝土运输、浇筑、振捣 1、防水混凝土应尽量缩短运输及等待时间。2、防水混凝土拌合物在运输后如出现离析，必须进行二次搅拌。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-3、防水混凝土必须采用高频振捣棒振捣密实，振捣时间宜为 1030s，以混凝土泛浆和不冒气泡为准，应避免漏振、欠振和过振。4、底板砼采用:“斜面分层，自然流淌、连续推进、一次到底”的施工方法。振捣时下层砼振捣垂直于浇筑方向自下而上，上层砼振捣自上而下，严格控制振捣的间距和时间。采用二次振捣工艺，减少面层砼的收缩量。5、墙体砼严格控制分层浇筑厚度，浇筑厚度控制在 0.5m。5.1.45.1.4 模板模板 1、穿墙、梁的螺杆采用12 的螺杆，塑料套管。地下室外墙、消防水池对拉螺杆采用止水对拉螺杆。人防防护密闭墙、柱螺杆采用通丝螺杆，不穿 PVC 套管，混凝土浇筑后不取出。图图 5.1.45.1.4-1 1 止水螺杆示意图止水螺杆示意图 2、地下室模板采用胶合板，其拼缝均粘海棉胶条，保证其挤缝严密不漏浆，保证防水混凝土施工质量。5.25.2 地下防水细部构造地下防水细部构造 5.2.15.2.1 施工缝处防水构造施工缝处防水构造 1、外墙水平施工缝 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-水平施工缝设置在底板顶标高向上返 0.3m 处，其水平施工缝沿外墙设置止水钢板，止水钢板弯曲方向应为迎水面，止水钢板采用 3mm 厚钢板，具体尺寸见图 5.2.1-1。图图 5.2.1.15.2.1.1-1 1 止水螺杆示意图止水螺杆示意图 2、附墙柱与止水钢板相交时，附墙柱的箍筋不穿过止水钢板，只是在其内侧形成封闭，止水钢板上下箍筋加密。施工做法见图 5.2.1-2。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-图图 5.2.15.2.1-2 2 止水钢板在附墙柱位置埋设示意图止水钢板在附墙柱位置埋设示意图 3、后浇带为防水薄弱环节，在垫层施工完毕后应弹出后浇带的位置线。在防水卷材施工前先施工应先施工附加层，后浇带处防水具体做法如下图。图图 5.2.15.2.1-3 3 车库底板后浇带做法车库底板后浇带做法(地下室外墙后浇带做法同底板，垫层取消）地下室外墙后浇带做法同底板，垫层取消）注：后浇带处防水卷材做法及厚度祥见建筑图注：后浇带处防水卷材做法及厚度祥见建筑图 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-图图 5.2.15.2.1-4 4 车库楼板后浇带做法车库楼板后浇带做法 图图 5.2.15.2.1-5 5 车库梁后浇带做法车库梁后浇带做法 4、钢板止水带的施工 错误错误!未找到引用源。未找到引用源。钢板止水带的固定，在钢筋骨架绑扎之后进行。在钢筋骨架中先焊接附加筋，此后与钢板止水带焊接牢固，以保证在振捣过程中不跑位。钢板止水带接槎处不得甩在转角处，接槎采用搭接 1cm 双面满焊法，以保证焊缝的严密牢固。钢板止水带两端弯折处应对着迎水面，有利于阻止水绕过钢板造成渗漏。（如下图：）-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-5.2.2 5.2.2 穿墙管道、构件防水构造穿墙管道、构件防水构造 各种穿墙管、预埋件、预留孔等要充分考虑其必要性，力求减少其数量且位置要求准确，以保证抗渗砼的整体性、密实性和自身的防水性。1、地下室外墙的模板螺栓采用止水螺栓，螺栓中间设置橡胶止水环。2、固定金属穿墙管 对于部分变形和伸缩较小的金属穿墙管，采用主管直接预埋的形式，并且在预埋前主管加焊一圈止水钢板。3、套管式穿墙套管 对于部分变形和伸缩较大或以后有更换要求的穿墙管，采用套管式防水法，预埋套管加止水环，与主管结合。5.3 5.3 地下室底板防水施工地下室底板防水施工 地下室底板防水卷材采用热熔满粘法。5.3.1 5.3.1 工艺流程工艺流程 砖胎膜找平层基层清理涂刷基层处理剂卷材进场取样复试特殊部位增补处理、附加层弹卷材位置基准线铺贴卷材封边处理自检清理质量验收保护层施工 地下室底板及侧边防水施工图如下：图图 5.3.15.3.1-1 1 地下室底板及侧边防水施工图地下室底板及侧边防水施工图 4.0mm 厚聚酯胎 SBS 改性沥青防水卷材 聚酯无纺布一层 20mm 厚 1:2.5 水泥砂浆 20mm 厚 1:2.5 水泥砂浆 4.0mm 厚聚酯胎 SBS 改性沥青防水卷材 20mm 厚 1:2.5 水泥砂浆-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-5.3.2 5.3.2 施工要点施工要点 1、砖胎膜 建筑物基础底板垫层施工后，按施工图放出砖胎膜位置线。基础底板周边模板采用砖砌 240mm 墙作为基础底板周边模板并同时作为卷材防水外防外贴法的保护墙，砖采用 MU10实心砖，砂浆采用 M5 水泥砂浆。砌筑高度为墙体位置处底板高度，砖胎模侧面防水做完后在上面用石灰砂浆砌筑 2 皮保护砖，在外墙砼浇筑完毕以后，把防水卷材抽出，在外墙上继续防水卷材的施工。在基础底板垫层浇筑完成后，即进行砖模砌筑，砖模砌筑时，考虑防水卷材的厚度、防水卷材附加层厚度、砖模墙内侧找平层抹灰厚度和防水保护层厚度，砖胎模从底板边向外退 40mm。2、找平层 为了使 SBS 防水卷材与基层粘贴牢固，在底板垫层、砖胎膜、结构基体应抹找平层并压光，使防水卷材铺贴在一个平顺的基面上。要求阴阳角抹成圆角。找平层抹完后应养护，使强度上升后，方可做防水层。3、基层清理 基层清理要点：基层必须牢固，无松动、起砂等缺陷。基层表面平整光滑、均匀一致。基层要求干燥、表面含水量不超过 9%，简单测定方法为将一块 1m 见方卷材覆盖在基层表面上，放置 3-4 小时，如覆盖基层和接触基层卷材表面无凝结水印，即可。基层表面若高低不平或凹坑较大时，应用高强度水泥砂浆抹平。将突出基层表面的异物、砂浆疙瘩等铲除，并将尘土杂物清除干净。4、基层处理剂涂刷 在水泥砂浆找平层上均匀涂刷基层处理剂，不得有麻点、漏刷等缺陷。基层处理剂涂刷完毕后，必须经达到干燥程度方可进行下一道工序，以避免失火。5、阴阳角附加层-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-卷材在阴阳角部位，增贴 500mm 的附加层，铺贴卷材附加层时，应与基层全粘贴。用附加层卷材梁面转角、三面阴阳角等部位进行附加增强处理，平立面平均展开，先按细部形状将卷材裁好，在细部贴一下，试尺寸形状合适后，在将卷材的底面用火焰加热器烘烤，待其底面呈熔融状态时即可立即粘贴，附加层要求无空鼓，并压实铺牢。阳角附加层做法如下：第一层，先剪裁 200mm 宽卷材长度按现场实际确定，做墙体（立面）与底板（平面）的阳角附加层。粘贴在墙根两侧，立面、平面各粘 100mm（见图 1）。第二层，主防水层，将平面交接处的卷材向上翻至立面150mm（也可根据实际要求定）（见图 2）。第三层，另剪裁一块 100100mm 的正方形卷材，从任意一边的中点剪口直线至中心（见图 3）。剪开口朝上，粘贴在阳角上。（见图 4）。图图 5.3.25.3.2-1 1 阳角附加层做法示意图阳角附加层做法示意图 阴角附加层 第一层，先剪裁 200mm 宽卷材，长度按现场实际确定，做墙体（立面）与底板（平面）的阴角附加层，粘贴在墙根一侧，立面、平面各粘 100mm（见图 5）。第二层，主防水层，将平面交接处的卷材向上翻至立面150mm（也可根据实际要求定）（见图 6）。第三层，另剪裁一块 100100mm 正方形卷材，从任一边的中点剪口直线至中心（见图 7）-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-图图 5.3.25.3.2-2 2 阴角附加层做法示意图阴角附加层做法示意图 砖模墙阴角附加层宽度每侧不小于 250mm，详见图 5.3.2-3。图图 5.3.25.3.2-3 3 砖模墙阴角附加层示意图砖模墙阴角附加层示意图 集水坑和电梯井坑的阴阳角附加层 高差节点处、集水坑和电梯井坑的阴阳角附加层每侧宽度均不小于 250mm，详见图5.3.2-4。阴角附加层-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-图图 5.3.25.3.2-4 4 集水坑、电梯井坑阴阳角附加层示意图集水坑、电梯井坑阴阳角附加层示意图 管道根部附加层 附加层下料 首先根据管道直径 D，然后以 D+200mm 为边长，剪裁卷材为正方形，在正方形中心以D-5mm 为直径画圆，用剪刀沿圆周边剪下。从正方形一边的中部为起点，剪开至圆形外径。在已裁好的正方形卷材和管根部位将附加层卷材套粘在管道根部，紧贴在管壁和墙面上，粘贴必须严密压实、不空鼓。剪 200mm 宽小块卷材补剪口。粘贴主防水层两道。将卷材裁一块长方形做围子，长度为管长 D3.14+40mm，宽度为 120mm，从长边方向均匀剪成小口，剪裁尺寸等于二分之一高度。将卷材围子与管根分别涂刷粘结料，将卷材围子绕管根粘贴牢固，再用粘结料封边，详见 5.3.2-5。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-图图 5.3.25.3.2-5 5 管根附加层示意图管根附加层示意图 6、弹卷材位置基准线 在已处理好并干燥的基层表面，按照所卷材宽度 1m 留出搭接缝尺寸，将铺贴卷材的基准线弹好，以便按此基准线进行卷材铺贴施工。弹线以平面距边墙 600mm 为卷材搭接起点，长边搭接宽度 100mm、短边搭接宽度 100mm，弹出明显粉线。7、SBS 改性沥青聚酯胎卷材施工 第一层 SBS 改性沥青聚酯胎卷材与基层、附加层与基层、附加层与第一层卷材及第二层 SBS 改性沥青聚酯胎卷材与第一层卷材之间采用热熔满粘法。在阴阳角细部构造、节点部位，地梁及底板立面等立面部位采用配套粘贴剂满粘法进行施工。确定规划卷材的铺贴方向和顺序，按防水层的轮廓自然布置在基层。平整顺直，不得 弯曲，按照规范要求的搭接宽度搭接，尺寸精确。防水卷材搭接部位焊接面擦拭干净、干燥，搭接宽度不小于 100mm。卷材收头处用金属压条固定，最大钉距不应大于 900mm，用密封膏密封，水泥砂浆封实。卷材搭接宽度不小于 100mm，上下两层卷材的接缝应错开 13 部卷材幅宽且上下两层卷材不得相互垂直铺贴。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-卷材的热熔满粘：热熔施工时，要随时注意调节火焰的大小和移动速度，加热要均匀，不要使火焰长时间停留在一处，以至于过分加热而烧坏卷材。只要卷材底表面呈黑亮的网状，即可滚铺卷材，进行粘铺，并排除卷材下面的空气，使之粘结牢固，不得有空鼓、皱折的现象。卷材铺贴：大面积铺贴时，卷材的端头对准基准线，顺基准线向一个方向滚铺。将卷材按铺贴长度和弹线尺寸裁剪并试铺定位后卷好，将已卷好的卷材，用301500 铁管穿入卷心（用于端头处的滚压），整卷向前缓缓滚动铺设，要求用力均匀、不窝气，掌握好铺设压边宽度。施工时，持喷枪工人应站在卷材滚铺的前方，把喷枪对准卷材和基面的交接处，同时加热卷材与基层，往返喷烤，观察当卷材的沥青刚刚熔化后把整卷卷材向前滚铺，压合至边缘挤出沥青粘牢，使其粘结在基层表面上。铺至卷材端头处利用301500 铁管滚压，喷枪头距离卷材面保持在 50100mm 距离，与基层成 60角。如下图：图图 5.3.25.3.2-6 6 卷材粘贴方法示意图卷材粘贴方法示意图 铺贴立面卷材时，可根据立面高度采取临时钉固措施，并在卷材收口处，进行密封处理。在卷材防水层隐蔽前，发现防水层存在破损时，应采取措施及时进行修补，将破损处卷材清理干净，取周边大于破损处 100 mm 的卷材热熔粘牢，再用密封膏沿周边密封。8、底板防水收头处理 底板防水卷材铺设至底板边，东西向卷材直接与外墙竖向卷材接头，接缝留在底板平面上，距底板边距离大于 600mm，相临卷材接缝位置应错开不小于 200mm；南北方向在底-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-板边改为竖向铺贴，竖向卷材与底板卷材长向边相互粘贴，粘贴宽度 150mm，距底板边距离大于 600mm，相临卷材接缝位置应错开不小于 200mm。竖向卷材在砖胎膜粘贴后用竹胶板进行保护，防止钢筋施工时对防水卷材造成破坏，混凝土浇筑时再将竹胶板取出。卷材在底板砖胎膜顶预留 400mm 以备与外墙防水卷材接头，预留竖向卷材折叠后放置在砖胎膜上，盖塑料布保护，塑料布上用水泥砂浆砌筑砖压顶。采用外防外贴法施工，铺帖时应先铺帖底面，后铺立面，交接处应交叉搭接。图图 5.3.25.3.2-7 7 底板防水卷材收头处理底板防水卷材收头处理 围护结构完成后，铺帖立面之前，应先将接槎部位的各层卷材揭开，并将其表面清理干净，如卷材有局部损伤，应进行修补后方可继续施工。多层卷材应错槎接缝，上层卷材盖下层卷材。9、集水坑处防水做法-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-图图 5.3.25.3.2-8 8 集水坑做法集水坑做法 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-10、桩头防水做法 图图 5.3.25.3.2-9 9 桩头防水做法桩头防水做法 11、塔吊基础埋件防水做法 图图 5.3.25.3.2-10 10 塔吊基础埋件防水做法塔吊基础埋件防水做法 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-12、聚酯无纺布隔离层 待底板防水卷材施工完毕后，在其上面空铺聚酯无纺布防水隔离层(主楼部分），地库部分则铺点粘纸胎油毡或聚乙烯薄膜一层，长短边应搭接均不少于 100mm。13、防水保护层施工 防水层做完后，按设计要求做好保护层，底板保护层为 50mm 厚 C20 细石混凝土。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-5.4 地下室外墙防水施工地下室外墙防水施工 5.4.1 工艺流程工艺流程 清理基层验收配制、涂刷冷底子油弹线放样复杂部位处理热熔法铺贴里层防水卷材滚压卷材、排气压实热熔封边卷材收头密封处理检查修补质量验收保护层施工。地下室外侧墙采用单层 4mm 厚 SBS 改性沥青聚酯胎卷材，施工方法选用卷材的热熔满粘。防水材料进场后按要求取样复试，要求全部指标达到标准规定。图图 5.4.15.4.1-1 1 地下室外墙防水大样图地下室外墙防水大样图 5.4.2 施工要点施工要点 1、清理基层 基层及复杂部位的要求同底板防水施工基层处理方法。2、配制、涂刷胶粘剂及冷底子油 严格按照使用说明进行，根据实际情况适量加入溶剂调配，电动搅拌器搅拌均匀后方可使用。胶粘剂及冷底子油涂刷前用高压吹风机将基层表面的浮尘吹扫干净。基层干燥后，涂刷冷底子油（侧墙），用长把辊刷把冷底子油涂刷在干净干燥的基层表面上，复杂部位用油漆刷刷涂，要求不露白，涂刷均匀。干燥 4h 以上至不粘脚后方可进行下道工序。3、弹线放样 5mm（地库 3mm 厚聚苯板）-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-先在基层上弹好粉线，确定卷材铺贴位置及搭接缝尺寸，然后进行试铺，为正式铺贴作好准备。地下室卷材的配置：应将卷材顺地下室长方向进行配置。如下图-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-图图 5.4.25.4.2-1 1 地下室卷材配置示意图地下室卷材配置示意图 地下室侧墙卷材的配置：地下室外墙卷材配置应顺长度方向，自上而下配置找正，自下向上铺贴。4、附加层的施工 立面墙与平面交接处做附加层处理，附加层宽度不小于 500mm。对凸出基层部位部分机构做 500mm 宽附加层。阴阳角附加层做法如下图：图图 5.4.25.4.2-2 2 阴阳角附加层做法示意图阴阳角附加层做法示意图 (长边)卷材地下室底板卷材的配置-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-5、接缝施工 卷材的接缝搭接宽度长、短边均不小于 100，为保证防水质量，可根据具体情况使用配套密封膏密封卷材搭接缝口。侧墙卷材接缝采用热熔法施工，在热熔粘结搭接缝前，先将下一层卷材表面的隔离层用火焰喷枪熔化，具体操作，由持火焰喷枪的工人用抹子做挡板沿搭接线向后移动，喷枪火焰随挡板一起移动，喷枪应紧靠挡板，距离卷材约 50100mm。如下图：图图 5.4.25.4.2-3 3 搭接缝熔粘接示意图（一）搭接缝熔粘接示意图（一）搭接缝的边缘以溢出热熔的改性沥青为宜，然后用喷枪均匀热熔卷材，搭接缝用小抹子把边抹好，如下图：图图 5.4.25.4.2-4 4 搭接缝熔粘接示意图（二）搭接缝熔粘接示意图（二）6、外墙与底板接头外防外贴法（接茬）-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-图图 5.4.25.4.2-5 5 外墙与底板接头外防外贴法外墙与底板接头外防外贴法 5.5 车库车库地下室顶板防水施工地下室顶板防水施工 5.5.1 工艺流程工艺流程 测量放线找平层养护基层清理涂刷基层处理剂卷材进场取样复试特殊部位增补处理、附加层弹卷材位置基准线铺贴第一层卷材封边处理质量验收铺贴第二层卷材封边处理干铺油毡自检清理质量验收LC5.0 轻骨料混凝土找坡保护层施工铺排水板铺土工布填土 卷材防水层卷材防水层1-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-地下室顶板采用 4mm 厚 SBS 改性沥青聚酯胎卷材+4mm 厚 SBS 耐根穿刺防水卷材，施工方法选用卷材的热熔满粘。防水材料进场后按要求取样复试，要求全部指标达到标准规定。图图 5.5.15.5.1-1 1 地下室顶板防水施工做法地下室顶板防水施工做法 5.5.2 施工要点施工要点 1、施工方法 测量放线、找平层、基层清理、基层处理剂、附加层做法、卷材热熔法施工做法、封边处理、保护层施工均同地下室底板施工方法。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-2、收头处理 防水卷材层施工至室外地坪处再上返 500mm 进行收头处理，卷材沿外墙铺贴至收头处时，上口用嵌缝膏灌严密封。防水卷材施工完毕后，用水泥钉钉在外墙上。在散水下侧与防水保护层的夹角范围用 1：3 水泥砂浆封堵，详见图 5.5.2-1 图图 5.5.25.5.2-1 1 防水卷材收头处理示意图防水卷材收头处理示意图 6 6、质量验收标准、质量验收标准 6.1 防水混凝土防水混凝土 6.1.1 主控项目主控项目 1、防水混凝土的原材料、配合比及坍落度必须符合设计要求。检验方法：检查产品合格证、产品性能检测报告、计量措施和材料进场检验报告。2、防水混凝土的抗压强度和抗渗性能必须符合设计要求。检验方法：检查混凝土抗压强度、抗渗性能检验报告。3、防水混凝土结构的变形缝、施工缝、后浇带、穿墙管、埋设件等设置和构造必须符合设计要求。检验方法：观察检查和检查隐蔽工程验收记录。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-6.1.2 6.1.2 一般项目一般项目 1、防水混凝土结构表面应坚实、平整，不得有露筋、蜂窝等缺陷；埋设件位置应准确。检验方法：观察检查。2、防水混凝土结构表面的裂缝宽度不应大于 0.2mm，且不得贯通。检验方法：用刻度放大镜检查。3、防水混凝土结构厚度不应小于 250mm，其允许偏差应为+8mm、-5mm；主体结构迎水面钢筋保护层厚度不应小于 50mm，其允许偏差为5mm。检验方法：尺量检查和检查隐蔽工程验收记录。6.2 6.2 卷材防水卷材防水 6.2.1 6.2.1 主控项目主控项目 1、卷材防水层所用卷材及其配套材料必须符合设计要求。检验方法：检查产品合格证、产品性能检测报告和材料进场检验报告。2、卷材防水层在转角处、变形缝、施工缝、穿墙管等部位做法必须符合设计要求。检验方法：观察检查和检查隐蔽工程验收记录。6.2.2 一般项目一般项目 1、卷材防水层的搭接缝应粘贴或焊接牢固，密封严密，不得有扭曲、皱折、翘边和起泡等缺陷。检验方法：观察检查。2、采用外防外贴法铺贴卷材防水层时，立面卷材接槎的搭接宽度，高聚物改性沥青类卷材应为 150mm，且上层卷材应盖过下层卷材。检验方法：观察和尺量检查。3、侧墙卷材防水层的保护层与防水层应结合紧密、保护层厚度应符合设计要求。检验方法：观察和尺量检查。4、卷材搭接宽度的允许偏差应为-10mm。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-检验方法：观察和尺量检查。7 7、质量保证措施、质量保证措施 7.1 质量管理措施质量管理措施 7.1.1 质量管理措施质量管理措施 1、质量监控，严格执行地下工程防水技术规范GB50108-2008、地下防水工程质量验收规范GB50208-2011
