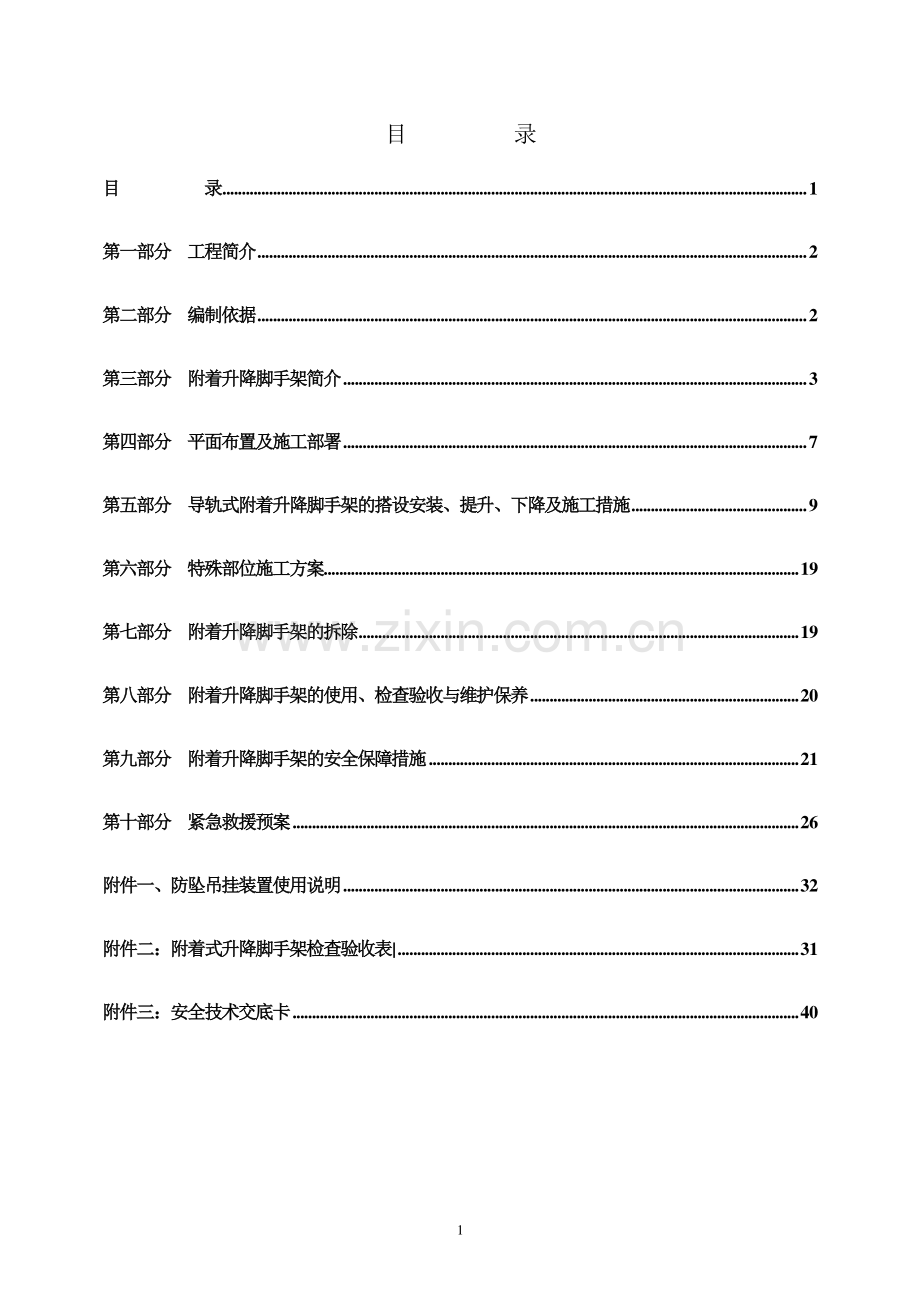

1 目 录 目目 录录.1 第一部分第一部分 工程简介工程简介.2 第二部分第二部分 编制依据编制依据.2 第三部分第三部分 附着升降脚手架简介附着升降脚手架简介.3 第第四四部分部分 平面布置及施工部署平面布置及施工部署.7 第第五五部分部分 导轨式附着升降脚手架的搭设安装、提升、下导轨式附着升降脚手架的搭设安装、提升、下降及施工措施降及施工措施.9 第第六六部分部分 特殊部位施工方案特殊部位施工方案.19 第第七七部分部分 附着升降脚手架的拆除附着升降脚手架的拆除.19 第第八八部分部分 附着升降脚手架的使用、检查验收与维护保养附着升降脚手架的使用、检查验收与维护保养.20 第第九九部分部分 附着升降脚手架的安全保障措施附着升降脚手架的安全保障措施.21 第第十十部分部分 紧急救援预案紧急救援预案.26 附件一、防坠吊挂装置使用说明附件一、防坠吊挂装置使用说明.32 附件二：附着式升降脚手架检查验收表附件二：附着式升降脚手架检查验收表|.31 附件三：安全技术交底卡附件三：安全技术交底卡.40 2 第一部分第一部分 工程简介工程简介 第二部分第二部分 编制依据编制依据 一、建筑施工附着升降脚手架管理暂行规定建建（2000）230号 二、建筑施工安全检查标准（JGJ59-99）三、建筑施工扣件式钢管脚手架安全技术规程JGJ130-2011 四、建筑施工高处作业安全技术规范 JGJ80-91 五、施工现场临时用电安全技术规范JGJ46-2005 六、建筑施工工具式脚手架安全技术规范JGJ202-2010 七、建筑机械使用安全技术规程 JGJ33-2001 八、危险性较大部分分项工程安全管理办法质安200987号 九、陕西省建设工程质量和安全生产管理条例 工程项目：中铁二十局集团西安工程机械公司综合楼 子项名称：建设地点：西安市未央区广安路 建筑使用年限：50 建设单位 中铁二十局集团西安工程机械公司 设计单位 西安建筑科技大学设计院 施工单位 中铁二十局集团第六工程有限公司 监理单位 西安航空建设监理公司 建筑防火类别：高层I类 抗震设防烈度：设防8度 结构形式：主楼剪力墙，裙房框架结构 建筑规模：地下2层，地上32层 建筑面积：66000平方 地下建筑面积：5359平方 3 第三部分第三部分 附着升降脚手架简介附着升降脚手架简介 附着升降脚手架是指搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架；附着升降脚手架主要由架体结构、附着支座、防倾装置、防坠装置、动力设备及控制系统等构成，其升降原理详见图一所示。一、附着升降脚手架架体结构附着升降脚手架架体结构 附着升降脚手架架体结构包括竖向主框架、水平支撑桁架、架体构架等；1、竖向主框架：附着升降脚手架架体结构的主要组成部分，垂直于建筑物外立面并与附着支承结构连接，主要承受和传递竖向和水平荷载的竖向框架；（详见图二）2.水平支撑桁架：附着升降脚手架架体结构的主要组成部分，主要承受架体竖向荷载，并将竖向荷载传递至竖向主框架的水平支承结构；（详见图二）3.架体构架：采用钢管杆件搭设的位于相邻两竖向主框架之间和水平支撑桁架之上的架体，是附着升降脚手架架体结构的主要组成部分，也是操作人员的作业平台。（详见图三）二、二、附着支座附着支座 垂直附着在工程结构上，并与竖向主框架相联结，承受传递脚手架荷载的支承结构；本工程使用的附着支座均在其前部设有防坠机构，安装后即有防坠功能。（参见图一）三、三、防倾装置防倾装置 防止架体在升降和使用过程中发生倾覆的装置，包括附着在主框架上的导轨、设置在附着支座头部的导向轮及设置在架子底部的顶墙轮。四、四、防坠落装置防坠落装置 防止架体在升降和使用过程中发生意外坠落时的制动装置，包括设置在附着支座头部的防坠机构、导轨背面的防坠齿、与电葫芦联系的防坠拉线等。五、五、动力设备动力设备 带动架体升降运动的设备，即电动葫芦。六、六、控制系统控制系统 4 在架体升降过程中控制各升降点的电葫芦同步运动的装置，即电控柜。5 6 7 七七 工艺参数工艺参数 序号 项 目 内 容 1 升降控制方式 采用电动升降，遥控控制 2 架体总高 约4.5倍楼层，高度约13.5米 3 架体宽度 0.9米（内外排立杆中心距）4 架体杆件距离 立杆间距最大1.5米，步距1.8米。5 架体离墙（或边沿）间距 0.45米 6 两提升点最大间距 直线6.6米，折线5.4米。7 每个机位附着支座数量 使用工况3个，升降工况2个。8 主框架导轨垂直偏差 20mm 9 预埋件垂直偏差 20mm 10 每个机位防坠装置数量 使用工况3个，升降工况2个。11 防坠制动距离 80mm 12 允许荷载 使用工况下 结构施工是为32KN/m2，装修施工时为30.5KN/m2；升降工况下 结构施工和装修施工时为20.5KN/；坠落工况下 在结构施工时，2层同时作业其瞬间标准荷载应为3.0；升降工况下坠落其标准值应为0.5；在装修施工时，3层同时作业其标准荷载为2.0；升降工况下坠落其标准值应为0.5 13 电动葫芦 7.5吨5米，吊钩速度为14公分/分钟，功率500瓦。第四部分第四部分 平面布置及施工部署平面布置及施工部署 一、一、施工平面布置及相关要求施工平面布置及相关要求 1.平面布置原则 架体任意两点间布置距离满足以下要求：*直线布置的架体支承跨度不应大于6.6m；折线或曲线布置的架体支承跨度不大于5.4m。；*架体端部水平悬挑不得大于1/2 水平支承跨度和2m，架体全高与支承跨度的乘积不大于110平方米；*升降和使用工况，架体的悬臂高度不得大于架体高度的2/5，且不得大于6m。架体外皮宜尽量布置成大平面，避免出现多处拐角，以方便剪刀撑搭设，增强架体整体性。机位布点应尽量避开飘窗、空调板等部位，如架体需下降用于装修施工，还必须避开 8 烟风道位置。按照总承包方塔吊布设位置及塔吊附臂水平及垂直位置，若附臂安装时穿过架体内部，则主框架布点需错开附臂位置。如装修使用本架体，则需考虑施工电梯位置的留设，电梯位置处架体在装修阶段拆除后，两侧端部悬挑需满足要求。2.架体分片 为配合建筑的流水施工，提升架按流水段分布将架体进行合理分片，保证分片与流水段对应，以不出现“同片不同流水段”的情况为原则，分片缝与流水段分段相适应，分片缝可适当由先施工流水段向后施工段跨过流水分段处，以利于施工防护。同时架体分片时兼顾工作量均衡，即分片后各片间架体机位数基本均等，避免出现机位数过多和过少现象。本工程提升架平面布置及分片情况详见附图（提升架平面布置图）架体分片处，分片缝两侧立杆间净距以 400mm 为宜，间距不宜过大和过小，大横杆在分片处搭设时全部齐头断开，外侧剪刀撑亦在此处断开。分片缝一侧的外密目网可延伸到另一侧，提升前解开，提升到位后，恢复绑好，并在分片缝处用一米短管将分组缝两侧的立杆连接起来，增强整体性。在铺设脚手板时，分片缝处设片间翻板，升降前将翻板翻起，升降到位后将翻板恢复。二、二、施工作业计划及资源投入施工作业计划及资源投入 1.1.提升架组装进度计划提升架组装进度计划 提升架体要获得很好的使用性和安全性，必须保证架体与结构间的连接达到合理适用，一般在标准层以下建筑结构与标准层相比有一定变化，因此架体从标准层开始组装，组装时架体即可做为外防护架使用。按主体进度要求同步施工，要保证超过主体作业面一步架。2.2.升降计划升降计划 架子的升降以满足施工进度要求为准，通常情况下每升降一层的操作时间为12个工作日。3.3.人员配备及职责范围人员配备及职责范围 9 此项目设计的附着升降脚手架约A座32个机位B座36个机位可参照下表进行人员配备：职 务 职 称 人数 职 责 范 围 总指挥 工程师 1 负责审定专项施工方案，下达升降指令。主 管 工程师 工程师 1 负责现场安全检查、操作人员培训、现场人员调配。负责同工地其它部门的协调、现场总指挥。机 械 工程师 工程师 1 负责架子搭设、提升机构及其控制部分安装、调试、维护、保养等方面问题的处理。电 气 工程师 工程师 1 负责电气部分的安装、调试、维护、保养等方面问题的处理。安全员 工程师 1 负责安全检查，现场安全警戒。架工班长 持 证 1 从事外架搭设作业三年以上，负责附着升降脚手架的施工进度、质量、安全，并负责与其它工种的协调工作。架子工 持 证 12-15 从事外架搭设作业二年以上，负责架子搭设、提升机构安装、调试，升降中观察同步性及运动中监视各部件工作情况。电 工 持 证 1-2 负责电气部分安装、调试、维护、保养等。辅助工 按需 从事升降过程中的监视、预埋件的设置等工作。4.4.材料与设备计划材料与设备计划 在提升架开始搭设前，提升架的桁架配件及主框架配件必须及时到场；在桁架搭设完毕之前，用于搭设架体的钢管、扣件，安全网、脚手板等均应及时到位；在第一道预留孔出来之后，附着支座组件（附着支座）、防坠机构应及时到位；附着支座安装完毕，电控柜、电葫芦等均应及时到位。第五部分第五部分 导轨式附着升降脚手架的搭设安装、提升、下降及施工措施导轨式附着升降脚手架的搭设安装、提升、下降及施工措施 一、一、提升架的组装提升架的组装 当主体施工到标准层后，开始组装架体，架体组装工艺流程如下：10 11 二、设置安装平台二、设置安装平台 工程施工至标准层后，准备搭设用于支承附着升降脚手架的安装平台，安装平台一般在原临时双排外脚手架的基础上搭设即可，需要注意的是，安装平台的相关尺寸应符合图四要求，且平台应能承载10KN/m2。注意：注意：安装平台要与建筑物有充分的水平拉结。三、设置预留孔三、设置预留孔 预留孔应从安装平台的上一层楼开始设置，其孔径为4050；不同位置的预留孔设置应符合图五的相关要求，每个机位预留孔的平面位置详见附图 提升架预留孔的平面位置图提升架预留孔的平面位置图 注意：注意：预埋件应用短钢筋加固并与建筑物的钢筋焊在一起。为避免浇注混凝土时将砂浆流入预留孔内，设置预埋件时应将其内孔用锯末填实，并用胶带或 纸团将孔口封住，待混凝土浇注完毕，预埋件处的模板拆除后再将锯末掏出，露出预留孔。警告：预留孔位置的准确与否，直接影响着提警告：预留孔位置的准确与否，直接影响着提 升机构的安装和附着升降脚手架的运行质量，升机构的安装和附着升降脚手架的运行质量，所以，设置预埋件时一定要认真负责，一丝不苟。所以，设置预埋件时一定要认真负责，一丝不苟。四、导轨式附着升降脚手架搭设、安装及操作四、导轨式附着升降脚手架搭设、安装及操作 1.拼装第一节立面主框架和水平桁架 结合该工程的附着升降脚手架平面布置图中标定的杆件规格用M14螺栓将导轨1、立杆1、通 12 用立杆1、通用立杆2、大横杆、小横杆、廊道斜杆等在地面拼装连接成框架（即主框架和桁架），调整垂直度、水平度，将螺栓拧紧。（参见图二）2.吊装第一节立面主框架和水平桁架 结合该工程的附着升降脚手架平面布置图和预留孔平面位置图，将拼装好的第一节主框架和水平桁架吊装到安装平台上，用扣件将主框架的立杆和水平桁架的立杆与安装平上的横杆扣在一起，调整垂直度、水平度，将螺栓拧紧。（参见图六）注意：注意：主框架垂直偏差20mm。3.安装后续主框架 （参见图二）通过法兰板用M20 螺栓将导轨2与导轨1 相连接，用M14 螺栓将立杆2 与立杆1 相连接，再用M14 螺栓将导轨2、立杆2、小横杆及廊道斜杆连成框架（即后续主框架），调整垂直度、水平度，将螺栓拧紧。注意：注意：主框架垂直偏差20mm。4.搭设架体、剪刀撑及架体安全防护 （参见图三）搭设架体：在桁架的基础上用钢管扣件陆续向上搭设附着升降脚手架架体，保证架子至少高出施工层楼面半层以上，直至搭到架体的设计高度为止（一般为4.5倍的楼层高度），架体的步距按1.8米搭设，扣件螺钉拧紧力矩应在40NM-60 NM之间。搭设剪刀撑：在架子搭设够设计高度后，架体外排应搭设满布的剪刀撑（剪刀撑从桁架底部搭 13 起），每道剪刀撑宽度不应小于4跨，剪刀撑跨度不得大于6.0m，其水平夹角为45 60 之间；剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不应大于150mm。搭设时将竖向主框架、架体水平梁架和构架连成一体；剪刀撑的钢管必须采用搭接方式联接，搭接长度不得小于 0.9 米，搭接部分的连接至少用三个转向扣件，一定要在符合规范的前提下做到美观。架体安全防护 附着式升降脚手架的安全防护分为六个部分：作业面防护、底部翻板、护身栏杆、架体与结构间隙防护、挡脚板、组间防护。*作业面防护：施工时，架体最上面两步为站人作业面，作业面的脚手板应铺满、铺严；每层升降到位后正常使用阶段，作业面与结构间张设安全网，安全网用网绳与架体及结构支模架绑牢，绑扎后的安全网略呈松弛状态。*架体底层防护：架体底层铺好脚手板后，还要在脚手板底与结构楼板间的缝隙部设置翻板，翻板采用多层板与脚手板用合页连接，翻板在安装时必须压在脚手板上，不得与脚手板采用对接形式。注意：注意：翻板一定要与建筑物靠严靠实，确保人踩上不变形、不下沉；由于翻板要反复翻动，所以，每次升降到位后要认真检查翻板的可靠性，存在问题要及时维修或更换。警告：施工期间，警告：施工期间，严禁将任何材料放置在翻板上，严禁任何人员在翻板上踩踏或走动严禁将任何材料放置在翻板上，严禁任何人员在翻板上踩踏或走动。*护身栏杆：在操作层的脚手架外侧立杆上支设1.2米的护身栏杆。*架体与结构间隙防护：架体内立杆与结构间空隙宽度为450mm，在作业面铺设脚手板时，将小横杆内挑至距结构约150mm，铺设后的作业面距结构约150mm。架体底部间隙采用翻板封闭，见前述；顶部作业面下间隙张设安全网，见前述。*挡脚板：铺设脚手板的作业层和架体底层均须安装挡脚板，挡脚板高度180mm，挡脚板用多层板制作，两块挡脚板间搭接不少于100mm，用钉子钉牢，挡脚板用铅丝与立杆绑牢。为使架体外观醒目、整洁，第1、3、5、7步铺装的挡脚板设在外侧密目网外侧，并刷红白（或黄黑）警戒色，其余各步装设挡脚板的设在密目网内侧。*片间防护：搭设架体时片间缝隙控制在400mm至500mm，升降到位后的正常使用阶段，用短管将 14 分组缝两侧的立杆用扣件连接起来，每步设一道短管，再用密目网立挂将分组缝封严。升降前，将封挂的密目网和连接短管解开，升降到位后再恢复。架体相邻的两片，升降后在分片端头出现临空的部位，要设护身栏杆。*吊顶：架子首次提升后，应在架子的最底部用多层板设置吊顶，吊顶的底面涂黄、黑相间的油漆；*安全网：在架子的外排设置 2 层，外层采用大于 2000 目的密目式安全立网全封闭，内层采用白色尼龙编织的小孔安全网；在架体的内排立杆与建筑物之间，还应用白色尼龙编织的小孔安全网设置2道水平兜网(水平兜网的立面位置应在架体的上部操作层和中部)。5.5.附墙支座（防坠机构）附墙支座（防坠机构）A.在清理完第一层预留孔后，按照图七安装第一道附着支座，应保证附着支座根部的穿墙螺栓孔与预留孔对正，通过穿墙螺栓、垫板、螺母将附着支座固定在建筑物上，附着支座上的贴墙板与建筑物表面贴实。B.B.清理完完第二层预留孔后，按照上面的方法安装第二道附着支座。说明：说明：以上只叙述了标准剪力墙位置附着支座的安装方法，对于空调板部位、凸窗部位及阳台部位附着支座的安装请参照图八并结合上面的安装方法。注意：注意：螺母拧紧后螺栓头露出螺母端面的螺纹不少于3扣。15 6.6.安装吊挂装置、挂电葫芦安装吊挂装置、挂电葫芦 结合图一、图九安装吊挂装置、挂电葫芦。注意：注意：葫芦电机型号一致，相序相同。7.7.连接电控系统连接电控系统 A.施工用电实行三级配电，即设置总配电箱，分配电箱，开关箱配电；两级保护，即在总配电箱和开关箱中各设漏电保护器。开关箱要做到“一箱，一机、一闸、一漏”，有门有锁和防雨、防尘。B.电箱安置要适当，周围不得有杂物。开 关箱内漏电保护器的额定电流动作电流不应大于 30mA，16 额定漏电动作时间不应大于0.1S，潮湿、腐蚀环境下额定漏电动作电流不应大于15mA。C.现场施工电缆线路不得拖地，不得直接架空缠绕穿越爬架敷设。电线接头处用绝缘胶带包好。配电箱内电器、规格参数与设备容量相匹配，按规定位置紧固在电器安装板上，严禁用其它金属丝代替熔丝。D.提升架架主要由钢管等金属构件搭设而成，这些均为良导电体，所以在高、低压线路下方均不得搭设提升架架。提升架架外侧边缘与外电架空线路的边线之间必须保持安全操作距离。E.当施工现场条件达不到规定的最小距离时，必须采取安全防护措施，增设屏障或防护架等，并悬挂醒目的警告标志牌。F.定期检查线路和电闸箱内漏电保护器，一旦发现异常情况及时维修更换。G.电动葫芦的接线及与控制柜的连接，将所有电动葫芦电缆线与电控柜连接好，具体安装、调试、维护、升降操作详见葫芦厂家提供的使用与维护说明书。8.8.预紧电葫芦预紧电葫芦 接通电源后，通过电控柜控制电葫芦正转或反转，使电葫芦链条向上或向下运行，将电葫芦的下挂钩钩住导轨底部的提升挂座（参见图一）；操控电控柜，通过点动的方法将电葫芦链条预紧。17 说明：说明：电葫芦的使用、维护、保养详见葫芦厂家提供的使用说明书。警告：电葫芦在使用时，不得出现翻链、扭链及链条出槽等现象警告：电葫芦在使用时，不得出现翻链、扭链及链条出槽等现象;遇到下雨或工程养护浇水时，要将电葫芦和电控柜进行保护，不得使水溅到电器元件。遇到下雨或工程养护浇水时，要将电葫芦和电控柜进行保护，不得使水溅到电器元件。9.9.调试防坠吊挂装置调试防坠吊挂装置 按照附件一、防坠吊挂装置使用说明进行调试。10.10.提升架子提升架子 A.A.去掉所有约束，清除影响架体运行的障碍物；B.B.确认每个机位与电控柜的连线联机完好，每个几位的控制按钮都在提升位置；C.C.开启电控柜总控电源，使架子上升一层楼；注意：注意：架子在上升过程中一定要在每23个机位之间配备1名巡 查人员，不间断地进行巡查，发现有干涉架子上升的障碍物或其它异常现象，应及时按动遥控器，切断电源。D.D.架子提升到位后，在每道附着支座之上，导轨上的防坠齿之间装好调节支撑，拧动调节螺母，使丝杠的下端面顶紧防坠装置的顶面，架体即被在空中固定住。E.E.架体加固好后，应在每一楼层的每2个提升机位之间，用钢管对架体进行水平拉结；F.F.解除电控联接、去掉电动葫芦和吊挂装置；G.G.待下一层预留孔出来后，按照前述方法安装第三道附墙支座。H.H.后续提升：将第一道附着支座拆下，重复执行610，完成逐层提升，直到工程主体封顶。注意：注意：混凝土强度未达到C15不得进行提升操作。工程主体施工时，用于支模的钢管、木方等不得伸入附着升降脚手架的架体内，不能以外架作为支撑体支顶墙（梁）模。架子提升到位后架体未进行加固、卸荷，不得使用；没有书面使用通知单，不得使用架子。警告：警告：提升时架体上不得有钢筋、模板、木方等杂物提升时架体上不得有钢筋、模板、木方等杂物,任何人员不得在架体上施工或走动。任何人员不得在架体上施工或走动。架子每次提升到位后，必须架子每次提升到位后，必须将架子底部的翻板及时放下，同时确保底层脚手板铺设严密，将架子底部的翻板及时放下，同时确保底层脚手板铺设严密，18 与墙体无间隙与墙体无间隙；施工期间，；施工期间，严禁将任何材料放置在翻板上，严禁任何人员在翻板上踩踏或严禁将任何材料放置在翻板上，严禁任何人员在翻板上踩踏或走动走动。架子每提升四层楼（或每隔架子每提升四层楼（或每隔 1 1 个月），全面检查一次架体结点，每次提升前都应认真检个月），全面检查一次架体结点，每次提升前都应认真检查提升机构，查提升机构，如有损坏，应及时修理或更换如有损坏，应及时修理或更换 11.11.下降架子下降架子 当工程主体封顶后，可根据需要将架子在工程顶部拆除或进行下降，为了减少附着升降脚手架的外倾力，下降前最好将超出导轨以上的架子拆除。架子下降前，附着支座应处在上升到位的状态。A.A.去掉所有约束，清除影响架体运行的障碍物；B.B.确认每个机位与电控柜的连线联机完好，每个几位的控制按钮都在下降位置；C C开启电控柜总控电源，使架子下降一层楼；注意：注意：架子在下降过程中要在每23个机位之间配备1名巡查人员，不间断地进行巡查，发现有干涉架子下降的障碍物或其它异常现象，应及时按动遥控器，切断电源。D.D.架子下降到位后，在每道附着支座之上，导轨上的防坠齿之间装好调节支撑，拧动调节螺母，使丝杠的下端面顶紧防坠装置的顶面，架体即被在空中固定住。E.E.架体加固好后，应在每一楼层的每2个提升机位之间，用钢管对架体进行水平拉结；F.F.解除电控联接、去掉电动葫芦和吊挂装置；G.G.后续下降：将上附着支座拆下向下周转三层安装在预留孔处；重复执行6 69 9、1010，完成逐层下降。注意：注意：架子下降到位后架体未进行加固、卸荷，不得使用；没有书面使用通知单，不得使用架子。警告：下降时架体上不得有瓷砖、水泥、工具等杂物；任何人员不得在架体上施工或走动。警告：下降时架体上不得有瓷砖、水泥、工具等杂物；任何人员不得在架体上施工或走动。架子每次下降到位后，必须架子每次下降到位后，必须将架子底部的翻板及时放下，同时确保底层脚手板铺设严密，将架子底部的翻板及时放下，同时确保底层脚手板铺设严密，与墙体无间隙与墙体无间隙；施工期间，；施工期间，严禁将任何材严禁将任何材料放置在翻板上，严禁任何人员在翻板上踩踏或料放置在翻板上，严禁任何人员在翻板上踩踏或 19 走动走动。在架子连续下降多层时，每下降一层向下周转附着支座前，必须按照前述要求对架子进在架子连续下降多层时，每下降一层向下周转附着支座前，必须按照前述要求对架子进行加固、卸荷，严禁为了赶工期而省略工序行加固、卸荷，严禁为了赶工期而省略工序!架子上的荷载不允许超过额定荷载，即：使用工况架子上的荷载不允许超过额定荷载，即：使用工况3 32KN/m2 2KN/m2，下降工况，下降工况3 30.5KN/m2 0.5KN/m2。架子每下降五层楼（或每隔架子每下降五层楼（或每隔1 1个月），全面检查一次架体结点，每次下降前都应认真检查个月），全面检查一次架体结点，每次下降前都应认真检查提升机构，提升机构，如有损坏，应及时修理或更换。如有损坏，应及时修理或更换。第六部分第六部分 特殊部位施工方案特殊部位施工方案 一、塔吊附臂处施工方案一、塔吊附臂处施工方案 根据施工方要求，在塔吊附臂此处采用升降脚手架，按图所示吊附壁臂分别从立杆 2-3 间及立杆5-6间穿过，应按以下要求执行:A.在脚手架需要在塔机附墙处断开，在搭设时必须专门搭设，做到与旁边脚手架完全断开（如图中3），搭设完后再与旁边脚手架加强连接形成整体脚手架。B.在断开塔机附墙处脚手架时，必须先加固再拆除。，当塔吊附着臂接近架体横杆及剪刀撑时，要先在紧邻附着臂上部扣横杆连接各立杆（如图中1、2），连接后再拆除附着臂下部横杆，当下部横杆位置升过附着臂后，要立即恢复原横杆杆件，包括小横杆。拆掉其多加的横杆杆件，严禁横杆未恢复到位提升外架，严禁一次拆除1.8米以上的大横杆及小横杆。总之，要实行先加固后拆除的原则。在拆除前必须清理干净架体底部的建筑垃圾。C.把脚手架需要断口处的安全网拆除后，放入楼层中，拆除剪刀撑，并把拆开的剪刀撑放入楼层中。拆除扶手杆、横杆、纵杆时，需先将脚手板和拦脚板拆除，再进行拆除。20 D.D.向下拆除的高度不得大于一层楼，在拆除到底部水平梁架时，必须先进行加固，拆除的所有配件必须放入楼层内，防止坠落。E.E.在拆除完毕后，应再进行一次检查，确认无障碍及加固措施全部到位后，按照上述升降作业规程进行升降。F.F.提升完毕后，必须保证断口两边平行，然后将横杆、纵杆、扶手杆按原样进行补上。以保证架体不变形，铺设脚手板，安装完毕后应搭设剪刀撑在扎上安全网。G.G.在安装杆件是，必须用绳将杆件系住，同时操作工作也用绳系住，防止坠落；操作人员严格按要求操作，必须系好安全带。根据施工方要求，在塔吊附壁此处采用升降脚手架，应按以下要求执行:A.A.在脚手架需要在塔机附墙处断开，在搭设时必须专门搭设，做到与旁边脚手架完全断开，21 搭设完后再与旁边脚手架加强连接形成整体脚手架。B.B.在断开塔机附墙处脚手架时，必须从上向下逐步的向下拆除；拆除距离不能过长，其距离只要使提升架能够顺利通过附墙，在拆除前必须清理干净架体底部的建筑垃圾。C.C.把脚手架需要断口处的安全网拆除后，放入楼层中，拆除剪刀撑，并把拆开的剪刀撑放入楼层中。拆除扶手杆、横杆、纵杆时，需先将脚手板和拦脚板拆除，再进行拆除。D.D.向下拆除的高度不得大于一层楼，在拆除到底部水平梁架时，必须先进行加固，拆除的所有配件必须放入楼层内，防止坠落。E.E.在拆除完毕后，应再进行一次检查，确认无障碍及加固措施全部到位后，按照上述升降作业规程进行升降。F.F.提升完毕后，必须保证断口两边平行，然后将横杆、纵杆、扶手杆按原样进行补上。以保证架体不变形，铺设脚手板，安装完毕后应搭设剪刀撑在扎上安全网。G.G.在安装杆件是，必须用绳将杆件系住，同时操作工作也用绳系住，防止坠落；操作人员严格按要求操作，必须系好安全带。二、二、施工电梯位置的架体处理施工电梯位置的架体处理 为了满足主体阶段的施工防护需要，在脚手架上运行阶段施工电梯位置架体正常搭设、正常提升。装饰施工阶段架体开始下降，为了满足施工电梯能够顺利运行到顶，在主体施工完毕后需要施工电梯处的架体拆除，拆除方案见第六部分。三、卸料平台卸料平台 架体上禁止采用脚手管直接搭设卸料平台，料台应独立搭设，使用过程中与架体分离，并与建筑主体可靠稳固连接在使用卸料平台时不得随意拆除架体。第第七七部分部分 附着升降脚手架的拆除附着升降脚手架的拆除 一、一、拆除顺序拆除顺序 架子下降到位后，应按照先搭的杆件后拆、后搭的杆件先拆的原则进行拆除，逐层由上而下进行拆除。拆除顺序为：拆除电气设备自悬臂结构开始从上向下逐层拆除作业面的密目网逐 22 层拆除脚手板拆除剪刀撑拆除小横杆拆除大横杆拆除立杆最后拆除导轨和水平桁架。二、二、架体拆除架体拆除 1.拆除前检查架子上的材料、杂物是否清理干净，否则禁止拆除。所拆材料严禁从高空抛掷。2.拆除脚手架时要划出安全区，设置警示禁止标志，设置专人进行看护，非操作人员不得入内。3.拆除顺序按照先搭后拆、后搭先拆的原则进行拆除。即先拆栏杆、脚手板、剪刀撑，后拆小横杆、大横杆、立杆，最后拆导轨及水平支撑桁架。拆立杆时应注意防止立杆倾倒。4.导轨和水平桁架的拆除：当架体拆除至底层水平桁架及导轨处时，须进行吊装拆除。根据架体的跨度和平面布置情况，从分组端头开始，将架体按机位确定分段位置，一个机位为一段，每段以导轨为中心，然后根据分段情况进行加固处理。根据分段情况，将水平支撑框架连接螺栓拧出，使每一机位架子成为一个独立的整体。用塔吊垂直吊住导轨主框架，并将架体微微上提，使附着支座不再受力，在各项工作完成并由现场主管人员确认无误后，用塔吊将该段升降架吊至地面平放。起吊前检查钢丝绳并确认完好，架体与结构及其他架子无连接后方可起吊；各构配件拆下后必须及时分组集中在楼内，然后运至地面。拆除剪刀撑时必须三人同时作业，先拆中间扣件，再拆两端扣件。拆除作业中，施工队安全员必须现场指挥拆除，项目部安全员在现场协调指挥。每天拆除作业后，必须将未拆除完毕的架子与结构进行可靠拉接。当拆除楼层出入口上方的架子时，出入口应暂时封闭。第八部分第八部分 附着升降脚手架的使用、检查验收与维护保养附着升降脚手架的使用、检查验收与维护保养 附着升降脚手架每次升降后要经过检查验收，合格并接到使用通知后方能使用。一、一、使用荷载使用荷载 施工活荷载标准值（kN/m2）23 工况类别 同时作 业层数 每层活荷 标准值 注 使用 工况 结构施工 2 3.0 装修施工 3 2.0 升降 工况 结构和 装修施工 2 0.5 施工人员、材料、机具全部撤离 坠落 工况 结构施工 2 0.5；3.0 在使用工况下坠落时，其瞬间标准荷载应为3.0；升降工况下坠落其标准值应为0.5 装修施工 3 0.5；2.0 在使用工况下坠落时，其标准荷载为 2.0；升降工况下坠落其标准值应为0.5 二、附着升降脚手架的检查验收及使用中的注意事项二、附着升降脚手架的检查验收及使用中的注意事项 1.附着升降脚手架搭设完毕，应按照附表一进行检查验收；2.提升机构安装、调试完毕、应附表二进行检查验收；3.操作、使用附着升降脚手架前应按附表三进行安全技术交底。4.附着升降脚手架在使用过程中应注意的事项 六级以上大风不能升降、下雨下雪不能升降、晚上不能升降。雷雨季节，架子上应有可靠的避雷措施。升降时应设警戒区，任何人员不得在警戒范围内走动。升降时架子上不得有施工荷载或施工人员。混凝土强度未达到C15不得进行提升操作。附着升降脚手架升降到位后架体未进行加固、卸荷，不得使用；没有书面使用通知单，不得使 用；架子底部脚手板未封严、翻板未放置到位，不得使用。严禁将任何材料放置在翻板上，严禁严禁将任何材料放置在翻板上，严禁 任何人员在翻板上踩踏或走动。任何人员在翻板上踩踏或走动。除附着升降脚手架专业操作人员外任何人员不得动用提升设备和提升机具，不得拆除附着升 降脚手架上的钢管、扣件以及附着升降脚手架与建筑物的拉接的杆件等。施工荷载不允许超过额定荷载。每下降五层对架体节点检查一次，提升机构每次下降前都应检查，如有损坏，应及时更换。24 三、架体的维护保养三、架体的维护保养 为了保证架子的正常使用，应定期对架体及提升机构进行维护和保养；1.架体上的水泥、钢筋、木方等杂物要及时清理，2.导轨与导轮之间要定期涂润滑油或润滑脂。3.穿墙螺栓等螺纹联结件的螺纹表面要定期涂润滑油。4.所有零件周转时要轻拿轻放，不得随意扔摔。5.电动葫芦的维护保养应按其使用说明书的要求进行；每次升降后应将电葫芦置放在建筑物内，若不能置放在建筑物内应用模板或编织袋等物体将电葫芦保护好，避免水泥砂浆及灰尘等杂物落在其表面。6.每次升降前，应对固定的附着支座和防坠装置进行检查，发现问题应及时检修或更换。7.检查构件焊接情况，悬挂端下沉情况，扣件松紧情况等。8.工程竣工后，将提升机构所有零件表面的异物清理干净，重新涂漆，将已经损坏的零件重新更换，以便投入新的工程。第九部分第九部分 附着升降脚手架的安全保障措施附着升降脚手架的安全保障措施 一、组织保障一、组织保障 为了保证升降架的使用安全，切实保证施工要求和进度要求，树立公司形象，我公司将在本项目配置施工经验丰富的现场技术指导人员。现场技术服务组织管理机构框图如下：25 二、防坠落措施二、防坠落措施 附着升降脚手架在每个机位的每道附着支座上都配备了防坠装置，在升降工况，当电葫芦链条遇到意外突然开时架体下坠时，防坠机构迅速工作，将架体在空中锁住，确保人员、设备的安全；在使用工况，防坠装置仍然起作用，同时在每道附着支座处还设有抱住导轨的调节支撑；即在任何时候，每个机位的保险装置不少于四道。三、防倾措施三、防倾措施 附着升降脚手架在每个附着支座头部设有导向轮，在架子底部设有顶墙轮，确保架子平稳运 行；在使用过程中，在每个机位架体的顶部还应与建筑物进行拉结，确保架子不外倾。四、防电措施四、防电措施 附着升降脚手架是由钢管等金属构件搭设而成，它们都是良导体，所以，在高、低压线路下方均不得搭设升降架。升降架外边缘与电架空线路的边线之间必须保持安全操作距离。最小安全操作距离应不小于下表所列数值。外电线路电压（kv）1 110 35110 154220 33500 最小操作距离（m）4 6 8 10 15 陕西秦天技术咨询有限公司 现场技术服务人员 主体施工项目部 主管工长、安全员 作业班组 现场技 术指导 26 注：斜道严禁搭设在有外电线路的一侧。当条件限制达不到规定的最小距离时，必须采取防护措施，如增设屏障或防护架等，并悬挂 醒目的警告标志牌。五、防雷措施五、防雷措施 附着升降脚手架是高耸的金属构架，又紧靠在钢筋混凝土机构旁，二者都是极易遭受雷击的对象，因此避雷措施十分重要。1.架体若在相邻建筑物、构筑物防雷保护范围之外，则应安装防雷装置，防雷装置的冲击接电电阻值不得大于30。2.避雷针是简单易作的避雷装置之一，它可用直径2548mm，壁厚不小于3mm的钢管或直径不小于12mm的圆钢制作，顶部削尖，设在房屋四角升降架的立杆顶部，高度不小于1m（详见图十一），并将所有最上层的大横杆全部接通，形成避雷网络。3.在建筑电气设计中，随着建筑物主体的施工，各种防雷接地线和引下线都在同步施工，建筑物的竖向钢筋就是防雷接地引下线，所以当升降架一次上升完成时，在每组架体上只要找一到两处，使架体良好接地，就能达到防雷的目的。4.当架子下降至架子顶部低于建筑物时，架体已处在楼顶避雷针的伞形防雷区呢，故无需在架子上设置防雷装置。注意：在施工期间如遇有雷雨，架子上所有人员必须立即离开。第十部分第十部分 紧急救援预案紧急救援预案 一、目的一、目的 在坚持“安全第一、预防为主”前提下，为加强对突发安全事故处理的综合指挥能力，提紧急救援反映速度和协调水平，确保迅速有限地处理各类突发安全事故，将其发生安全事故对人员、财产和环境造成的损失降至最小，最大程度得保障工人的生命财产安全，特制定本应急预案。二、组织机构二、组织机构 27 1、工程项目部脚手架工程领导小组下设5个救援专业组，即：应急援救组、后勤保障组、治安保卫组、技术分析组和善后处理组。四川华西双桥国际项目部的脚手架工程应急救援“指挥领导小组”的组长分别由项目经理贺立社担任，组员由相应的许辉、寇恒伟、张云鹏等相关部门负责人担任。2、联系电话 贺立社（项目经理）:13630233579 许辉(技术负责人):15929891037 寇恒伟（安全总监）：18729387536 张云鹏（物资负责人）：15102910696 3、应急救援领导小组及专业救援组职责 A、指挥领导小组职责：B、负责本单位“预案”的制定、修订和演练；C、组建义务应急救援队，并组织实施救援行动；D、检查督促做好脚手架工程的预防措施和应急救援的各项准备工作；E、发布和解除应急救援命令；F、向陕西瑞森建设工程有限公司分管领导、相关部门通报事故情况，配合上级有关部门人员进行事故调查，必要时向有关单位发出救援请求。公司相关部门人员负责向自治区和有关上级单位通报事故情况；脚手架脚手架工程工程应急救援指挥领导小组应急救援指挥领导小组 应急援救组 后勤保障组 治安保卫组 调查取证组 善后处理组 28 G、组织事故调查，总结应急救援工作经验教训。4、救援专业组分工 A、应急救援组：由施工技术部、安质部的有关人员组成，负责人：许辉。施工技术部是本预案的主管部门，负责本预案的编制、修改与演练的实施；警情判断，判别事故响应级别。安质部负责查明危险源，提出应急和补救措施并负责劳力的调配。B、后勤保障组：由办公室、后勤部、物资部、设备部、财务部等有关人员组成，负责人：张云鹏。担负应急车辆、资金的调配以及伤员生活必需品和救援、器材、物资的供应任务。C、治安保卫组：由公司安质部、附近公安派出所等人员组成，负责人：寇恒伟。担负现场治安，交通指挥，设立警戒，指导人员疏散。D、技术分析组：由安质部、施工技术部有关人员组成，负责人：许辉。负责收集有关设计、施工方案、作业指导书，工程日志和班前安全讲话等相关材料，对有关设备、设施、器具、起因物（指导致事故发生的物质、物体）、致害物（指直接作用于人体引起伤害和中毒的物质、物体）、痕迹、现场遗留物等进行技术分析、检测和试验，提报事故报告。E、善后处理组：由社会保障部、后勤部等有关单位人员组成，负责人：贺立社。负责指导伤亡人员家属接待和死亡人员的丧葬工作，配合有关部门核定抚恤、丧葬等费用，协调善后处理各项事宜。三、应急预案实施原则三、应急预案实施原则 A、对突发安全事故的处理，由项目部统一指挥协调相关部门，确保对突发安全事故的有效控制和快速处理。B、将事前预防与事后应急有机结合，按照突发安全事故应急处理时的要求，把应急管理的各项工作落实在
