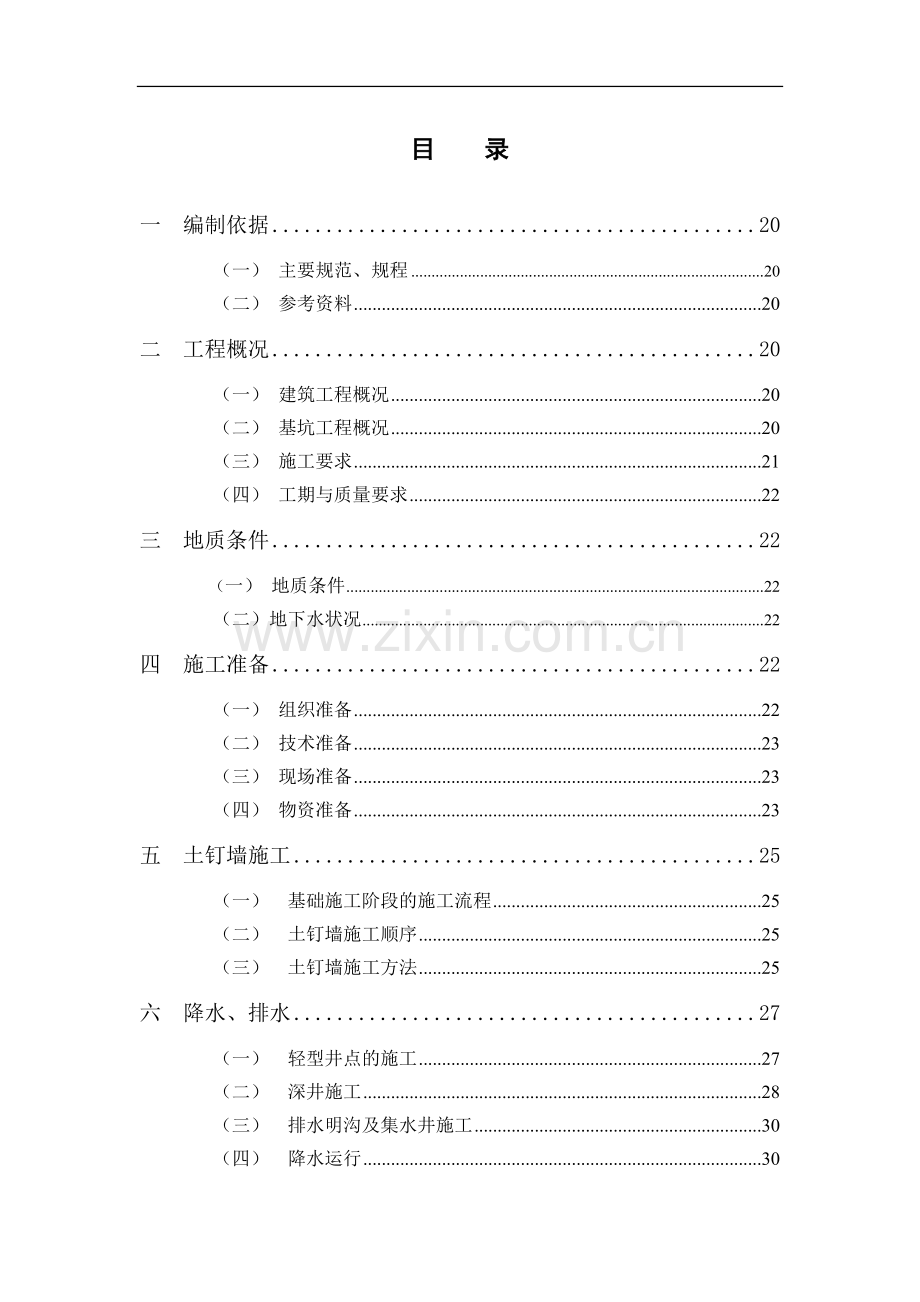

土钉支护专项施工方案.doc_第1页
第1页 / 共32页
土钉支护专项施工方案.doc_第2页
第2页 / 共32页
土钉支护专项施工方案.doc_第3页
第3页 / 共32页
土钉支护专项施工方案.doc_第4页
第4页 / 共32页
土钉支护专项施工方案.doc_第5页
第5页 / 共32页
点击查看更多>>
资源描述

1、目 录一 编制依据20(一) 主要规范、规程20(二) 参考资料20二 工程概况20(一) 建筑工程概况20(二) 基坑工程概况20(三) 施工要求21(四) 工期与质量要求22三 地质条件22(一) 地质条件22(二)地下水状况22四 施工准备22(一) 组织准备22(二) 技术准备23(三) 现场准备23(四) 物资准备23五 土钉墙施工25(一) 基础施工阶段的施工流程25(二) 土钉墙施工顺序25(三) 土钉墙施工方法25六 降水、排水27(一) 轻型井点的施工27(二) 深井施工28(三) 排水明沟及集水井施工30(四) 降水运行30(五) 降水运行的技术措施31七 施工排水32八

2、施工监测及应预案32(一)监测内容32(二) 监测点的设置32(三) 监测次数及方法33(四) 监测数据处理及反馈33(五) 报警值33(六) 应急措施33(七) 深层监测34九 施工机械与人员配置36(一) 劳动力需要量计划36(二) 施工机械需要量计划36十 工程进度计划与工期保证措施37十一 质量保证措施和质量通病及预防措施38(一) 组织保证体系38(二) 质量管理程序38(三) 各分项工程质量标准39(四) 重要保证措施39(五) 常规保证措施40(六) 质量问题的处理40(七) 技术资料41十二 安全生产与文明施工保证措施41(一) 安全组织机构41(二) 安全生产措施41(三)

3、文明施工措施42(四) 文物保护42十三 应提交的交工资料43丽晶中心土钉支护专项施工方案一 编制依据(一) 主要规范、规程1、 建筑工程施工质量验收统一标准 (GB50300-2001)2、 混凝土结构工程施工质量验收规范 (GB50204-2002)3、 建筑基坑工程技术规范 (YB9258-97)4、 基坑土钉支护技术规程 (CFCS96-97)5、 建筑深基坑支护技术规程 (JGJ120-99)6、 地下工程防水技术规范 (GB50108-2001)。(二) 参考资料1、 施工合同2、 施工组织设计3、 基坑支护施工图4、上海岩土工程勘察设计研究院有限公司丽晶中心基坑维护设计说明及丽晶

4、中心基坑维护设计。5、高层建筑专项施工方案教材(陈杭旭主编)6、高层建筑专项施工方案任务书与指导书 (施工教研室编写)二 工程概况(一) 建筑工程概况工程名称:丽晶中心工程地点:滨江区腊梅路以西,滨盛路以北主要用途:办公楼建设单位:杭州丽晶置业有限公司设计单位:浙江省建筑设计研究院拟建的建筑总建筑面积为47027平方米,1幢高层建筑物,地上24层,地下室1层,工程采用钻孔灌注桩。(二) 基坑工程概况1、基坑概况基坑开挖时应根据勘察报告提供的参数进行防坡,对基坑距道路、市政管线,有建筑物较近处应进行边坡支护,以确保道路,市政管线和现有管线和现有建筑物的安全和施工的顺利进行。2、周边环境场地位于滨

5、江区规划腊梅路以西,滨盛路以北,基坑形状较规则呈矩形,基坑周围距离用地红线较近,基坑北侧为在建的金龙大厦,二层地下室,基坑深11.0m,本基坑围护工程用地须借用金龙大厦场地约3.0m,基坑开挖顶线距离金龙大厦围护桩4.0m,基坑以西我为待建项目,现状为空地,本基坑围护工程用地须借用待建项目用地约2.6m。基坑南侧为斌生路,基坑开挖顶边线距离用地红线1.85m,用地红线外侧2.5m位置为一电力管线,埋深1.5m,用地红线外侧4.0m位置为一通讯管线,埋深1.2m。3、围护结构设计要求(1)本工程拟采用单一的土钉墙围护结构。具体做法如下:本工程基坑较深,要求采用分层开挖,防止土体塌方。本工程,分两

6、层开挖。一二两层施工方法一致,即都是采用土钉墙、木桩相结合的结构形式。第一层基坑边壁按10.6放坡,共设置三排土钉,土钉长1012m,在基坑顶部喷混泥土护顶,底部采用木桩,可有效的防止基坑的隆起和滑移。接着做第二层。此种结构形式基坑边壁按一定比率放坡,为了有效减小压力,增加土体的自稳时间,同时配合木桩的施工,可有效的防止基坑的滑移和隆起,具有较好的稳定性,可取代复合式土钉墙的结构,而且工期,造价大大节省。(三) 施工要求1、 人工配合机械开挖,按设计坡度进行放坡开挖。2、 土钉设置采用钢筋,直径为25,土钉下倾角5,竖向间距0.61.2m,水平间距1.2m。注浆采用纯水泥浆,注浆压力保持在0.

7、50.7Mpa,水泥浆水灰比为0.53、 混泥土层钢筋网为6.5200200钢筋网,锚杆之间要设置加强筋220横向连接;采用C20喷的混泥土,混泥土面层厚度80mm,配合比为水泥:石子:沙=1:2:2(重量比),石子粒径5-10m。4、 应按有关规范(规程)施工,确保围护安全。施工时可根据地层土质情况,在确保结构安全前提下调整设计。(四) 工期与质量要求基坑土钉墙围护工程施工计划工期35天。工程质量应确保围护工程结构可靠,基坑边线与低标高应符合设计要求和规范规定,预留工作面应满足土建工程施工需要。详见杭州丽晶置业有限公司办公大楼岩土工程勘察报告及设计总说明三 地质条件(一) 地质条件根据上海岩

8、土工程勘察院提供的岩石工程勘察报告,场地内基坑开挖及其影响范围内土层分布如下:基坑开挖深度影响范围内各土层主要物理力学性质见表各土层主要物理力学性质指标土层层号平均厚度(m)渗透系数Kv(cm/s)重量KN/m2C(kPa)内摩擦角( )天然空隙比耕土1-10.118(5)(10) 素填土1-21.77.7E-0419.1(8)(10)0.865砂质粉土2-16.55.5E-0419.125280.820砂质粉土2-21.219.331.527.40.812砂质粉土2-32.018.939.425.80.868粘质粉土2-410.018.423.424 (二) 地下水状况经勘察查明,场区地下水

9、静止水位为自然地坪下0.300.40m,本场区地下水位对混泥土无腐蚀性。地下水位较高时,施工应采取有效措施降低地下水位,保证正常施工,同时防止因降低地下水位对周围建筑物产生不利影响。四 施工准备按该项工程计划安排,要确保在规定时间内完成下列各项施工准备工作,以便及时开工。(一) 组织准备1、 成立项目经理部,建立项目管理机构。2、 选择技术骨干,组织劳务队及时进场。项目部人员组成及劳动力需用计划表如下:本工程项目部技术管理人员一览表序号姓名性别职务职称备注1胡华成男项目经理助工2李明立男技术负责人工程师3陈王丰男施工员技术员4宋成辰男质安员技术员5金伟仁男资料员6章敏栋男材料员(二) 技术准备

10、1、 根据施工图、地质报告、合同,在开工前完成施工组织设计的编制工作。2、 认真进行图纸会审,与业主履行必要的围护平面图的审核手续。刑部经理应组织技术人员,施工人员,由工程师进行技术交底,施工组织设计交底和施工承包合同交底,进行质量、安全和文明施工教育。3、 及时进行必要的材料试验。(三) 现场准备1、 平整作业场地和临设场地,接通电源、水源。2、 排水系统设置:基坑四周支护范围内的地表加以修整,构筑排水土沟,或者在靠近基坑坡顶宽1-2m的地面可适当垫高,里高外低,便于径流远离基坑。3、 放线:与甲方履行正规的测量基准点资料和桩点的交接手续,设置测量控制点,测定围护边线与桩位。控制点应不受施工

11、影响。4、 摸清施工障碍物,尤其要摸清地下施工障碍物,以便采取措施,防止发生施工事故。5、 按施工总平面图,营建生产临时设施。(四) 物资准备1、 落实并组织施工机具进场。2、 组织货源,按施工进度要求及时进料。主要材料需用量表序号材料名称规格单位数量备注1水泥32.5RT5502砂中粗T2103碎石小于12mmT2104钢筋6.5T45钢筋12T86木桩梢径不小于100mm根12007钢管48x2.5m20000主要施工机械设备表序号设备名称规格、型号数量备注1空气压缩机XSS-WRC1台2喷射机HPC-V型1台3混泥土搅拌机1台4注浆机SYB50/50-21台5钻孔机1台6切割机QJ40-

12、11台7电焊机BX-3001台8洛阳铲10把9铁锹20把10经纬仪Et-021台11水准仪S31台12辅助工具若干49五 土钉墙施工(一) 基础施工阶段的施工流程施工准备测量放线基坑土方开挖竣工验收土方开挖挖槽施工基坑土钉支护施工(二) 土钉墙施工顺序1、按设计要求开挖工作面,修整边坡,埋设喷射混凝土厚度控制标志;2、喷射第一层混凝土;3、钻孔安设土钉,注浆,安设连接件;4、绑扎钢筋,喷射第二层混凝土;5、设置坡顶、坡面和坡脚步的排水系统。(三) 土钉墙施工方法1、土方开挖基坑开挖和土钉墙施工应按设计要求自上而下分段分层进行。考虑到土钉施工设备,分层开挖至少要6.000m宽。开挖长度则取决于交

13、叉施工期间能保持坡面稳定的坡面面积。开挖可按长度分先后施工,纵向开挖长度为20.000m。挖土时,应最大限度地减少支护土层的扰动。对松散的或干燥的无粘性土,尤其是当坡面受到外来振动时,要先进行灌浆处理,在附近有可能产生爆破的影响也必须考虑。在机械开挖后,应辅以人工修整坡面,坡面平整度的允许偏差为20mm,在坡面喷射混凝土支护之前,坡面虚土应予以清除。2、喷射混凝土通常为了防止土体松弛和崩解,必须尽快做第一层喷射混凝土,厚度为40-50mm。待土钉施工完后,施工下一道面层大约50mm厚的喷射混凝土。强度等级为C20,通常规定最大粒径为10-15mm,并掺入适量外加剂加速固结。一般水泥最小含量为4

14、00kg/m3,喷射作业应分段进行,同一分段内喷射顺序应自上而下,一次喷射厚度不宜小于40mm。喷射作业应分段进行,同一分段内喷射顺序应保持垂直,距离宜为0.6-1.0m。喷射混凝土终凝2h后,应喷水养护,养护时间宜根据气温确定,宜为3-7d。喷射混凝土通常在每分段开挖的底部预留300mm,这样会有利于上步开挖后安装钢筋网,与下步45度倒角的喷射混凝土层施工搭接。上层土钉砂浆及喷射混凝土面层达到设计强度的70%后方可开挖下层土方及下层土钉施工。3、钻孔、安装锚管土钉墙施工,钻孔是一个关键工作。根据本工程的地质条件,采用锚管直接用空压机打入,且在锚管四周设置注浆,梅花型布置。锚管打入时要按设计角

15、度施工成至设计孔深后对内虚土进行清渣,以保证土锚抗拔力。按设计要求制作锚管,在锚杆前端设置定位架。2f14L=300mm 钢筋与2f14通常钢筋组成锚头,并与锚管焊接,锚头体与钢筋网焊接。4、压力灌桨安置锚管后,采用注桨,压力在0.50.7Mpa,灌浆管端距孔底0.2 m左右,注浆开始稳压数分钟,待注浆塞满水泥砂浆及端部注满砂浆后,逐渐向外拔注浆管,直至孔口,确认浆液注满锚孔,用水泥袋纸等堵塞孔口并用湿粘土封堵孔口。5、土钉注浆材料应符合下列规定:(1)、注浆材料宜选用水泥浆或水泥砂浆。水泥浆的水灰比为0.5;水泥砂浆配合比宜为1:1-1:2(重量比),水灰比宜为0.38-0.45。(2)、水

16、泥浆、水泥砂浆应拌合均匀,随拌随用,一次拌合的水泥浆、水泥砂浆应在初凝前用完。(3)、为防止水泥浆或水泥砂浆在硬化过程中产干缩裂缝,提高其防腐蚀性能,保证浆体与周围土壁的紧密粘合,可掺入一定量的膨胀剂,具体掺入量可由试验确定,以满足补偿收缩为准,(4)、另外,为提高水泥浆的早期强度,加速硬化,可掺入速凝剂或早强剂。(5)、铺设钢筋网应符合下列规定:钢筋网应在喷射第一层混凝土后铺设,钢筋与第一层喷射混凝土的间隙不宜小于20mm;铺设6200的钢筋网格。施工采用20厚的垫块。土钉与钢筋网采用14钢筋通长连接,确保土钉与混凝土面层的可靠连接。6、设置排水系统施工时应提前沿坡顶挖设排水沟排除地表水,并

17、在第一段开挖喷射混凝土期间可用混凝土做排水沟覆盖面。(1)浅部排水施工时采用直径30mm,向上斜5度或10度,长度通常为300-500mm带孔塑料的排水管,竖向间距为1.5米,水平间距为5.0米,梅花状布置排列。(2)坡面排水在喷射混凝土坡面前,贴着坡面按一定的水平间距布置竖向排水措施,一般为5m。这些排水管在每段开挖的底部有一个接口,贯穿整个开挖面,在最底部由泄水孔排入集水系统,排水道可用土工合成材料包扎,防止喷射混凝土时掺入混凝土。坡面排水也可代替前述浅部排水。六 降水、排水(一) 轻型井点的施工在施工用水、电源、排水出路、机械设备、集水总管、井点立管、连接管、滤管等都具备的前提下才开始井

18、点的施工。1)根据设计位置进行轴线及标高定位,立设钢管龙门架进行现场控制,并撒出石灰线,按灰线采用反铲挖掘机开挖排水沟,一般沟宽1m,沟深0.5m,并且沟体一般按1设置坡度,下游设置沉淀池,冲孔的泥水经沉淀后排入临时排水管中,或用临时水泵排出现场。2)沿挖好的沟槽两侧分别安放井点立管及井点总管,并且在沟槽内按预定位置(1m)将井点位置定出后挖好小坑,并且用插上竹签示意。3)沉设井点立管采用冲孔法,利用多级离心泵将水加压,经高压管送水到水枪中,水枪采用50钢管制成,长度为3米,水枪端部呈圆形,端部有方向角度不同的小孔,高压水喷出后呈喷射状,成孔直径不小于30cm,冲孔时用吊车将水枪及高压管垂直吊

19、起,对准点位,垂直插入预先挖好的井点小坑,并不断地反复提升、下落,高压水通过水枪喷嘴将土冲切成孔,孔径约30cm,当冲孔达到设计滤管底以下50cm80cm以上时,冲管停沉加冲片刻,使底部泥浆随水漂流而去,然后关闭高压泵,迅速抽出水枪,然后倒入一定数量的粗砂后再按照设计标高放下井点立管,井点立管应放在土孔中间,而且立即向孔内立管外灌注粗砂滤料,边灌边用竹杆插捣,并且不断摇动立管,当粗砂灌至距沟底面约1m左右处停止,用粘土回填封孔,同时冲孔出来的土渣也有部分淤填已沉设完成的土坑内。4)井点立管在埋设过程中,向孔内回填粗砂滤料内,应观察孔中水是否有泥水从井点立管中冒出,如果不冒水,则该井点立管应拔出

20、重新沉设,采用高压水枪重新冲沉或向井点立管注水,然后重新回填滤料。5)井点立管冲沉完毕后,各井点立管的标高应一致,井点立管应顺直,然后安装井点总管,井点总管宜设置在井点立管外侧,其配设高度应和井点立管顶面相平,并需顺直。6)井点管冲沉时宜由下游向上游进行,以使第二根井点立管冲沉过程中的泥浆水将前面已冲沉完毕的井点管的泥孔彻底封闭,提高上端的封口密实度,提高真空度。7)冲沉结束后,应立即安装连接管、集水总管及安装真空泵系统,并在最短的时间内开机抽水。(二) 深井施工在施工用水、电源、排水出路、机械设备、300 UPVC管、钢管(深井井管制作完成)、深井泵等都具备的前提下才开始深井的施工。1)工艺

21、流程准备工作钻机进场定位安装开孔下护口管钻进终孔后冲孔换浆下井管稀释泥浆填砾止水封孔洗井下泵试抽合理安排排水道路及电缆电路试抽水正式抽水记录。2)施工方法准备工作平整施工场地,机械设备到场安装,调试工作,井管制作成型,砾砂、粘土等材料的准备,到场材料检查要符合要求,材料不到位,质量不符合要求不能开钻。钻机进场、定位安装钻孔定位采用全站仪测量定位,逐只放样,采用四点控制法进行人工挖土埋护护筒,护筒中心要同设计中心线重合,护筒要平整、垂直、上口比原地面高2030cm,四周采用粘土填平夯实,移机安装后要稳固、水平,护筒中心磨盘中心,钻杆中心要呈一铅垂线。钻孔孔斜不超过1%,要求整个钻孔孔壁圆整光滑,

22、钻机采用回旋钻机,正循环自然泥浆护壁,采用带有保径圈的三翼钻头钻进,钻进时不允许采用有弯曲的钻杆。钻进清孔钻进中保持泥浆比重在1.051.1,尽量采用地层自然造浆,整个钻进过程中要求大钩吊紧后徐徐给进,避免产生钻具一次弯曲。钻进中对地层要记录各层情况,确保降水含水层的确切层位和岩性。每钻进一根钻杆应重复扫孔一次,并清理孔内岩粉后再接新钻杆,终孔后应彻底清孔,直到返回泥浆内不含泥块,泥浆比重在1.11.5左右,含砂量达到12%以下后提钻。下井管按设计井深事先将井管排列、组合,下管采用吊机分段下管,下管时所有深井的底部按标高严格控制,并且保持井口标高一致。井管应平稳入孔,每节井管的两端口要找平。为

23、了保证井管不靠在井壁上和一定的填砾厚度,在滤水管上下部各加一组扶正器(4块),过滤器应刷洗干净,过滤器缝隙均匀,外包40目的滤网。下管要准确到位。自然落下,稍转动落到位,不可强力压下,以免损坏过滤结构。井管到位后钻杆泥浆稀释到1.05左右,在稀释泥浆时井管管口应密封,使泥浆从过滤器经井管与孔壁的环状间返回地面,稀释泥浆应逐步缓慢进行。填砂填砂时稀释泥浆比重在1.09后,将填砂徐徐填入,采用人工铁锹四周同步填入,并随填随测填砾顶面的高度,不得超高。钻孔直径采用600mm,井管直径300mm,填砂厚度150mm,按规范填砾要求进行填砂。、止水为了防止上部土层中的水沿砂料进入深井内,在深井填砂顶部填

24、1m高的粘土到地面,才能开始活塞洗井。联合洗井洗井要求采用活塞空压机联合洗井方法,其原理是当压缩空气通到井管下部时,井管中变成气水混合物密度小于1,而井管外的泥水混合物密度大于1,这样管内外产生压力差,井管外的泥水混合物,在压力差作用下流进管内,于是井管内就变成气、水、土三相混合物,其密度随掺气量的增加而降低,三相混合物不断被带出井外,滤料中的泥土成分越来越少,直至清洗干净。当井管内泥砂多时,可采用“憋气沸腾”的办法,即采取反复关闭、开启管上的气水土混合的阀门,破坏井壁泥皮。在洗井开始30min左右、及以后每60min左右关闭一次管上的阀门,憋气23min,使井中水沸腾来破坏泥皮和泥砂与滤料的

25、粘结力,直至井管内排出的水由浑变清。活塞洗井一定要将水拉出井口,形成井喷状,要求洗井到清水,含砂量达到凿井验收标准,井损失应小于4m,确保洗井质量。下泵试抽安装泵体要稳,泵轴垂直,深井下泵深度在18m左右,连接好排水管及电源线路进行试抽水,测定井内水位及观测孔水位变化及流量。等水位恢复后进行抽水试验,抽水实验的成果应及时整理,计算的参数应及时用来优化设计并指导下一步的成井工作。(三) 排水明沟及集水井施工为防止地面雨水及大气降水流入基坑内影响基坑边坡的安全,在基坑顶面设置300400mm的砖砌排水明沟,以防止地表水二次侵入土体中,间隔30m设1000500500沉淀池。基坑内根据土层含水情况及

26、天气情况,适量设置排水明沟,沟体尺寸为300200mm,中间300200mm排水沟主要为汇集基坑中雨水,边坡上的雨水、渗水及施工废水。集水坑尺寸为10001000800mm。 (四) 降水运行正式运行之前首先试运行1)深井降水运行试运行之前,准确测定各井口和地面标高、静止水位,然后开始试运行,以检查抽水设备、抽水与排水系统能否满足降水要求。每口井在第一次试抽水时,应将井内的水一次抽干,并记录抽水的时间与单井出水量,然后测定动水位的深度,此时观测停抽后的水位恢复情况,当水位上升幅度相对较快时,断定洗井有明显效果,该井可作为正式降水井使用,否则就重复上述“联合洗井”的步骤,重新洗井,直到满足要求为

27、止。在降水试运行阶段,必须对各降水井进行真空抽水,真空度不宜小于-0.06Mpa,真空抽水采用真空泵与潜水泵交替进行,每口井必须保证真空抽水的运行时间(一般不少于5天)。试运行结束后即可开始降水运行:正式降水应在基坑开挖前57天进行,做到能及时降低地下水位。在整个降水运行过程中应根据开挖的进度,控制水位下降的幅度,即始终将地下水位控制在设计要求的控制高程以下。潜水泵的抽水间隔时间自短至长,每次降水井内的水抽干后应立即停泵,对于出水量较大的井每天开泵抽水的次数相应要增多。降水运行期间,实行24小时值班制,值班人员应认真做好各项质量记录,做到准确齐全。降水运行过程中对降水运行的记录,应及时分析整理

28、,绘制各种必要图表,以合理指导降水工作,提高降水运行的效果。降水运行记录每天提交一份,对停抽的井应及时测量水位,每天12次。2)轻型井点降水运行轻型井点开始运行以后,应及时观测地下水位变化,做好记录。测定井点系统的抽水量。测定井点系统真空度,在每台真空射流泵上安装真空表,如有异常情况,则应检查全系统各节点有无漏气现象,及时采取措施进行处理,保持最结运行状态。系统巡视,通过看、听、摸的方法来检查井点的工作运行情况。看:夏天湿、冬天干为好,同时应观察管中接头处有无渗漏、跑气等现象; 听:有流不声为好,刺刺声则是漏气;摸:摸井点冬暖夏凉为好。(五) 降水运行的技术措施1)降水运行开始阶段是降水工程的

29、关键阶段,为保证在开挖时及时将地下水降至开挖面以下,尽可能提前投入降水运行,即在降水井的成井施工阶段应边施工边抽水,完成一口投入降水运行一口,在基坑开挖前,将基坑内地下水降到基坑开挖面以下,但不允许降水过深。2)降水运行应与基坑开挖施工实际工况互相配合。3)开挖前应保证2周左右的预降水,开挖后水位控制在设计高程要求上。4)水位降到要求深度后,如水位上开缓慢可不加真空,井内水位上开后就应开泵抽水。抽水间歇由短至长,每只井抽干后即应停泵,以免电机烧坏,水位上开后应立即开泵,对于出水冒较大的井每天开泵抽水次数也应增多。5)在开挖过程中,容易产生真空漏气,真空效果相对较差,真空抽水的井要在井管周围及时

30、用粘性土封闭,以尽可能防止真空漏气,以保证降水效果。6)降水的设备(主要是高压泵与真空泵)在施工前及时做好调试工作,确保降水设备在降水运行阶段运转正常。7)降水运行阶段应经常检查潜水泵的工作状态,一旦发现不正常应及时调泵并修复;另外施工现场要备有数量多于降水井井数的35台潜水泵以备用。8)降水运行阶段应保证电源供给,如遇电网停电,有关单位须提前两个小时通知降水施工人员,以便及时采取措施,保证降水效果。9)降水工作应与开挖施工密切配合,根据开挖的顺序、开挖的进度等情况及时调整降水井的运行数量。10)做好基坑内的明排水准备工作,以防基坑开挖时遇大雨过天能及时将基坑内的积水抽水。11)轻型井点连续运

31、行48h后,若抽出的水仍含有较多的土颗粒,呈混蚀状,应立即对逐根立管进行检查,找出原因,可将混水的井点立管立即封闭,并用压力水冲洗,中出水仍不能改变,应将井点管拔除重新补打。12)对深井降水抽出的地下水也应进行检查,若发现抽出水中土颗粒较多,则应对滤网进行加密布置(试运行过程中),对颗粒含量特别严重的应采用废弃重打。七 施工排水为方便施工,保证基坑安全,应采用临时排水措施排除地表水和基坑作业面积水。排水措施包括地表排水,支护内部排水,以及基坑排水,一避免土体处于饱和状态,并减轻作用与面层上的静水压力。1、 地表排水:在基坑外边设置排水土沟,使雨水往基坑外流入排水沟内排走。2、 支护内部排水:在

32、支护面层背部应插入长度为4060cm,直径不小于4cm的排水管,以便将喷射混泥土面层的积水排出。3、 基坑排水:为了排除基坑集积在工作面的渗水与雨水,可在土钉工作面内设置临时排水土沟和集水坑,排水沟要离开边壁0.51.0m,表面不应过大,坑内有积水时应及时抽出,此排水沟在做玩最后一排土沟后,由土建单位做垫层时一起施工。八 施工监测及应预案确保施工安全和基坑开挖的顺利进行,从围护工程开始施工至地下室至地下室低板完工,应进行全过程的施工监测,以便及时掌握施工全过程围护结构,周围土体的受力与变形情况,及时掌握基坑开挖对周边环境,尤其对建筑物、道路的影响程序,以便在监测信息指导下,及时采取有效措施,调

33、整施工方案,避免基坑开挖的重大事故发生,减少事故带来的经济损失和社会影响。 (一) 监测内容 围护体的位移和沉降;地表开裂状态及周围环境变形;基坑渗漏和危及支护安全的水害来源。基坑低部土体有无隆起,围护外侧土体有无下沉。 (二) 监测点的设置监测点、后视点、水准基点应设置在基坑施工影响范围外。沉降和位移监测点应设置在基坑边壁和基坑底部,间距不宜大于30m。地表开裂,宜采用标记法进行观察和比较,有裂缝时,先测量其宽度并做好记录,然后用水泥浆灌实抹平,必要时可拍照留存。(三) 监测次数及方法1、 在基坑开挖期间,每天监测次数一次为宜,当位移出现发展趋势或接近预警值时,应加大监测的频率。2、 地下室

34、底板完工后可减少监测次数,地下室侧墙完工后停止监测。 3、 位移观察用ET-02电子经纬仪,沉降观测用精密水准仪,精度为标准二等水准。(四) 监测数据处理及反馈监测数据应即填入规定的表格,及时向项目经理报告,定期向业主和监理工程师报告。如发现数据明显变化或临近报警值时应即向项目经理、业主、监理工程师报告。(五) 报警值根据设计规定,报警值如下:1、 1-1(2-2)剖面坡顶水平累计位移50mm,连续3日位移速率大于3mm/d,并且有发展趋势。2、 地面沉降大于基坑深度的1%。 当位移接近或达到预警值时,或建筑物或周围土体出现可能导致剪切破坏的迹象或其他可能影响安全的征兆(如流沙、涌土、隆起、陷

35、落)时,应立即报警,确定可能采用的应急,排除险情。(六) 应急措施1、 由于基坑施工受客观因素的影响,可能会发生各种险情,为能及时排除险情确保安全,应采取如下应急措施:(1)成立以项目经理为组长的监控小组,在土方开挖和土钉墙施工阶段进行24h监控,监控内容:墙体水平位移,土钉墙结构变形,周边土体,道路及管线的变化。(2)施工现场准备砂袋。 (3)当围护位移超过预警值,使用砂袋压载,防止支护结构位移的发展。(4)当支护结构的位移增大时,必要时可使用挖土机迅速回填土方方压,以阻止位移的进一步发展,并在位移较大处设置超前支护,待稳定后方可继续开挖。2、 为了确保安全施工,针对假设出现的几种险情,制定

36、了如下应急措施:(1)围护体滑移的应急措施根据监测信息,如发现围护体位移超过容许值,应即采取如下措施阻止位移:1)坑外卸载,具体办法同上相关措施。2)在坑内紧急垒堆砂袋或回填压载。 3)位移较大并有发展趋势时,可在坑内设置内撑,内撑可为水平撑或斜撑,可用型钢或坚固的木材支撑。4)必要时可采用增加或水平土钉的措施,可情在松动的围护体内设置竖向土钉(注浆)。(2)坑底土体隆起的应急措施1)由于围护体滑移造成的坑内土体隆起,应采取处理围护滑移的措施,同时用重物(叠袋、回填土)压制隆起的土体。2)由于淤泥绕过围护体流向坑内造成的土体隆起,应在坑内利用重力压制土体的同时,对围护进行加固。设置竖向土体(注

37、浆)加固围护体的有效措施。(3)周边道路或地下管线破坏的应急措施。造成周边道路或地下室破坏的直接原因就是围护结构位移或坑底土体隆起,因此防止发生此种情况的预防措施是:1)加强施工监测,实行信息化施工。2)发生围护位移或坑内土体隆起时,应即采取措施处理。(4)地表裂缝的应急措施1)及时查明地下裂缝原因,采取相应措施阻止裂缝的发展。 2)及时用浓水泥浆灌缝。(七) 深层监测1、 监测方案的编制依据(1)监测方案的编制依据1)业主提供之总平面布置图; 2)业主提供之综合地下管线图; 3)业主提供的基坑围护方案及相关图纸; 4)有关相类似基坑信息化施工监测实例。(2)监测项目为了及时收、反馈和分析周围

38、环境和围护结构在施工中的变形信息,实现信息化施工,确保基础施工安全。综合业主提供的资料。基坑围护方案中对施工监测的要求及本工程特点,考虑本监测工程设置以下几方面的监测内容:1)周围地下管线变形(沉降、位移)监测; 2)基坑外地下水位监测;3)深层土体位移(测斜)监测。4)围护墙顶变形(沉降、位移)监测。2、 监测点的埋设及施工监测方法(1)地下管线监测点模拟点埋设方法为:在地管线相应上方开挖约30cm深洞,将顶面刻画“+”的钢筋埋入其中,并用混泥土将其固定;间接点法埋设即直接将顶面刻画“+”的道钉打入地下管线对应上方路面。测量方法:沉降监测按国家二等水准测量各限差要求进行测量,每次测量宜做到闭

39、合或附和,并符合二等水准的各项精度要求。位移测量采用小角度法。(2)周围建筑物沉降点埋设:建筑物监测点直接用冲击钻在外侧墙体上打洞,并将道钉打入或用“L”形钢筋用水泥砂浆固定。测量方法:同地下管线监测。(3)基坑外地下水位监测孔埋设:采用钻孔埋设。将面包裹工业滤网的PVC水位管放入孔内用砂回填至密实,再用混泥土封口,以免地表水渗入影响观测,水位孔深度均为10.0m。测量方法:直接量取监测孔内地下水位距水位管口的距离。(4)深层土体位移监测埋设:采用钻孔埋设。在埋设点上用钻机钻孔,到达到设计深度后,逐段安放测斜管,顶低封闭,接头处用自攻螺钉拧紧,并用胶布密封。安放完毕后用膨润土及黄沙回填,直至钻

40、也隙密实为止,并用混泥土封口,孔深根据基坑深度确定。测斜管内的十字导槽必须有一组垂直于基坑边线。测试方法:先以测斜孔低为起准,以0.5m点距由下向上测试,测试数据处理时均用经纬仪测得的测斜管口的位移值进行斜侧成果的修正,经计算处理产生测斜曲线及数据报表。3、 监测精度及所采取的技术措施、报警值(1)技术措施1)为了确保各项监测项目的精度,投产的仪器必须按规定内容检查标定其主要技术指标,仪器检查合格后方可使用,应做记录归档。遇特殊情况(如受震、受损)随时检查、检定。不合格仪器坚决不能投产使用。2)水准测量宜采用闭合或附和路线观测方法。3)尽量做到测量定人,定仪器;观测数据不得随意涂改,测量数据有

41、疑问,因做至反复观测寻找问题原因。4)各监理项目变形量或测量值接近或到达报警值时,应及时发出预警报告或报警,并提请业主及有关单位同意。(2)报警值1)地下管线监测报警值由专业管线公司给定,具体报警值为累计变量10mm,日变量3mm。2)其他有关监测内容报警值敬请设计单位确定,一经确定,我公司严格按照标准执行。4、 施工及组织(1)监测频率基坑开挖至底板完工期间,地下管线变形监测2次/d、基坑外地下水监测1-2次/d、深层土体位移监测1-2次/d、围护墙顶面变形监测1-2次/d。地下室结构至0.00其间,地下管线变形监测1次/3d、基坑外地下水位监测1次/3d、深层土体位移监测1次/3d、围护墙

42、顶面变形监测1次/3d。(2)提交的测试成果建立监测成果及时汇报制度。正常情况下当天的监测成果第二天呈汇报业主有有关部门,叙述监测点(孔)当次及累计的成果动态及有关注意问题。如遇报警情况,先当场口头通知同时4h内提交正式报警资料。九 施工机械与人员配置(一) 劳动力需要量计划劳动力计划表序号工序工种名称数量备注1边坡修理普通52成孔专业33安装土钉锚杆专业24安排钢筋钢筋工55注浆专业26喷混凝土专业57电焊工专业18机修工专业1(二) 施工机械需要量计划1、土方挖运机械设备一览表设备名称设备型号数量反铲挖土机1.0 m32台翻斗车8台2、基坑支护施工机械设备一览表设备名称设备型号数量空压机9

43、m32台砼喷射泵Pz-52台反铲挖土机PC2502台正铲装载机ZL501台注浆设备1套3、钢筋加工机械设备一览表设备名称设备型号数量卷扬机1台钢筋弯曲机WJ40-12台电焊机BX-30010台钢筋切割机GJ51-323台4、主要材料需用量一览表序号材料规格备注1水泥32.5R2砂中粗3碎石小于124钢筋网6200*2005加强筋2 20L100*66钢管482.57木桩梢径不小于100十 工程进度计划与工期保证措施该项工程工期短,为确保按期顺利完工,应采取如下工期保证措施:1、 配备组织协调能力强、技术好、业务精、能吃苦、作风过硬的项目领导班子,组织一支技术好、吃苦耐劳、作风过硬的工人队伍,决

44、心按计划工期完成。2、 施工组织设计时组织施工的指导性技术的文件,对于确保工程质量和工期至关重要。因此,在施工准备阶段,必须按施工承包合同、施工图纸要求、编制科学合理、切实可行的施工组织设计,并认真付诸施工。 3、 抓紧做好施工准备。做好施工准备,时确保按时施工和连续施工的前提条件。工程施工承包合同签订后,应即成立项目经理,做好组织准备、技术准备、物质准备和现场准备,以便早日开工、连续开工。4、 配备状况足够数量的施工机械,加强维护保养,提高设备完好率,确保满足施工需要。5、 确保物质供应。工程用料必须确保施工需要,防止停工待料,保证连续施工。6、 加强工程质量和安全管理,杜绝工程返工,确保安全生产,做到一次交验成功。7、 实行日、周、月计划管理,狠抓日计划和周计划的落实。确保月计划和工程总进度计划的完成。8、 搞好夜间照明,提高夜间施工效率。9、 做好雨天施工准备,坚持雨天施工,确保夜以继日连续施工,正常施工。十一 质量保证措施和质量通病及预防措施(一) 组织保证体系基础施工阶
