电气安装工程(施工方案).doc

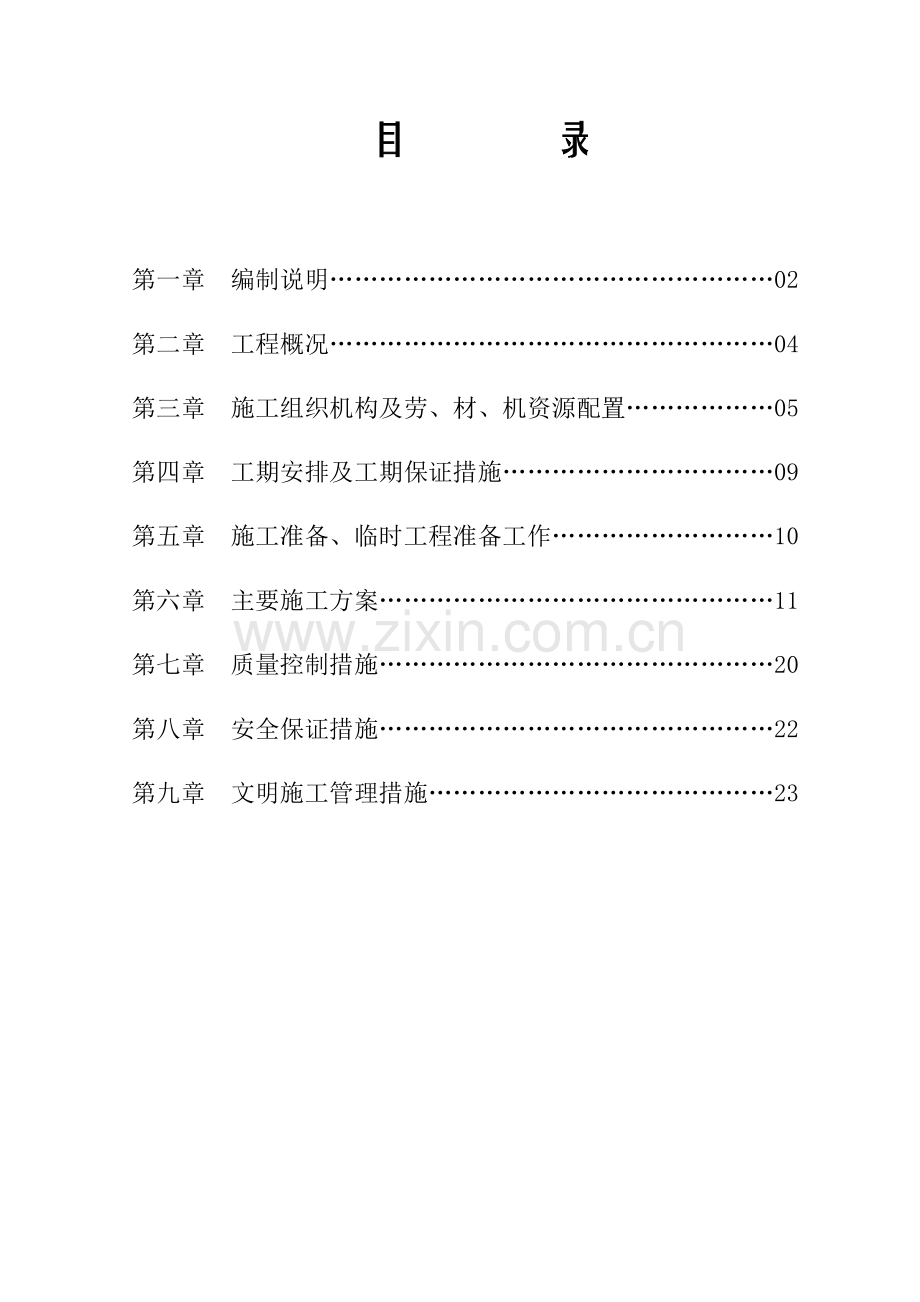

目目 录录 第一章 编制说明02 第二章 工程概况04 第三章 施工组织机构及劳、材、机资源配置05 第四章 工期安排及工期保证措施09 第五章 施工准备、临时工程准备工作10 第六章 主要施工方案11 第七章 质量控制措施20 第八章 安全保证措施22 第九章 文明施工管理措施23 商业住宅楼工程（桥南街番禺中学西侧地块项目一期）商业住宅楼工程（桥南街番禺中学西侧地块项目一期）电气安装工程施工方案 第 2 页 共 28 页 第一章第一章 编制说明编制说明 1.11.1 编制依据编制依据 1.1.1 商业住宅楼工程（桥南街番禺中学西侧地块项目一期）施工合同；1.1.2 本工程现有水电施工图；1.1.3 国家现行施工及验收规范、规程；1.1.4 相关专业提供的工程设计资料；1.1.5 通过对施工现场调查取得的有关资料；1.1.6 各市政主管部门对初步设计的审批意见；1.21.2 编制范围编制范围 商业住宅楼工程（桥南街番禺中学西侧地块项目一期）718 栋，电气工程电气工程包括强强电工程与弱电工程电工程与弱电工程。其中强电工程包括：（1）10/0.4KV 变配电系统；（2）动力配电系统；（3）照明系统；（4）建筑物防雷、接地系统及安全措施。弱电工程包括：（1）火灾自动报警系统；（2）公共广播系统。1.31.3 编制原则编制原则 1.3.1 严格执行国家关于基本建设的政策、法令、法规。1.3.2 遵循国家电气设备安装工程等施工技术规范、操作规程、质量评定及验收标准。1.3.3 满足招标文件对专项施工方案的具体要求。1.3.3.1 施工进度安排考虑外界因素的影响，方案合理并满足工程总工期的要求。1.3.3.2 现场组织机构配置合理，专业技术管理人员满足施工要求。1.3.3.3 施工机械配套齐全，搭配合理，满足施工方案及工艺要求。1.3.3.4 施工总平面布置做到统筹规划、合理布局、节约用地，使现场井然有序。1.3.3.5 施工工艺、施工方法、技术组织措施切实可靠，确保施工安全，满足质量要求和环保要求，确保文明施工。商业住宅楼工程（桥南街番禺中学西侧地块项目一期）商业住宅楼工程（桥南街番禺中学西侧地块项目一期）电气安装工程施工方案 第 3 页 共 28 页 1.3.3.6 工程执行的规范、标准 第二章第二章 工程概况工程概况 2.12.1 工程简介工程简介 商业住宅楼工程（桥南街番禺中学西侧地块一期）（自编号7-18座、S5及地下室）项目位于广州市番禺区桥南街番禺中学西侧，项目东临为龙岐路，南侧为南环路，西侧为河涌。本工程占地面积约41081，总建筑面积约为49524。相关单位：序号 内容 名称 1 工程名称 商业住宅楼工程（桥南街番禺中学西侧地块一期）（自编号 7-18 座、S5 及地下室）2 工程地点 番禺区桥南街番禺中学西侧地段 3 建设单位 君华集团有限公司 4 设计单位 深圳市华阳国际工程设计有限公司 5 地勘单位 建材广州地质工程勘察院 6 监理单位 广州大华仁泰建设监理有限公司 7 施工单位 广州天华建筑工程有限公司 名 称 编 号 建筑电气工程施工质量验收规范 GB50303-2002 电气装置安装工程低压电器施工及验收规范 GB50254-96 电气装置安装工程母线装置施工及验收规范 GBJ149-90 建筑工程施工质量验收统一标准 GB50300-2001 施工现场临时用电安全技术规程 JGJ46-2005 建筑工程项目管理规范 GB/T50326-2001 建设工程文件归档整理规范 GB/T50328-2001 商业住宅楼工程（桥南街番禺中学西侧地块项目一期）商业住宅楼工程（桥南街番禺中学西侧地块项目一期）电气安装工程施工方案 第 4 页 共 28 页 商业住宅楼工程（桥南街番禺中学西侧地块一期）电气安装工程，由强电工程、弱电预埋共 5 个系统组成。强电工程包括：（1）10/0.4KV 变配电系统；（2）动力配电系统；（3）照明系统；（4）建筑物防雷、接地系统及安全措施。弱电工程包括：（1）火灾自动报警系统；（2）公共广播系统。2.22.2 施工环境施工环境 我司具有极为丰富的安装作业施工经验。近年来先后在广东承建了多项大型安装工程，对广州及珠江三角洲当地施工环境、技术标准、工艺流程也很熟悉。在施工过程中，将结合当地环境条件，优化施工方案或施工方法。施工场地内“三通一平”及各项临设均已完成，施工现场已具备汽车行驶通道。2.32.3 工程特点工程特点 2.3.1 本工程工期要求紧，而新型材料较多、较烦杂，必须引起重视。2.3.2 相关专业多，应充分考虑到多项工种相互穿插、平行作业，力求做到以全局的观点统筹安排、精心组织。第三章第三章 施工组织机构及劳、材、机资源配置施工组织机构及劳、材、机资源配置 3.13.1 施工组织机构施工组织机构 3.1.1 为了切实有效地完成商业住宅楼工程（桥南街番禺中学西侧地块一期）8 电气安装工程施工任务，我们将为本工程设置精干高效的管理机构，配备具有丰富施工经验的管理和施工人员。3.1.2 施工现场设立“商业住宅楼工程（桥南街番禺中学西侧地块一期）工程部/电气安装工程部”，负责该项安装工程施工。3.1.3 本分项工程施工组织机构框架图（见表 1）：3.3.2 2 劳动力进场计划及材料进场计划劳动力进场计划及材料进场计划 3.2.1 劳动力进场安排 本施工所需主要工种如下：电工、焊工、杂工等。将按不同时期工程量大小配备相应作业人员。商业住宅楼工程（桥南街番禺中学西侧地块项目一期）商业住宅楼工程（桥南街番禺中学西侧地块项目一期）电气安装工程施工方案 第 5 页 共 28 页 商业住宅楼工程（桥南街番禺中学西侧地块一期）表 1 组 织 结 构 网 络 图 项目生产经理 刘益航 安装工程主管 张奕涛 后 勤 项目经理 方勇 材 料 质 安 资 料 代 明 银 蔡 景 忠 张 光 富 冯 海 麟 电气班长 嵇国荣 给排水班长 戴志明 电 气 班 管 道 班 焊 工 班 杂 工 班 技术负责人 傅先云 商业住宅楼工程（桥南街番禺中学西侧地块项目一期）商业住宅楼工程（桥南街番禺中学西侧地块项目一期）电气安装工程施工方案 第 6 页 共 28 页 劳劳 动动 力力 资资 源源 配配 置置 计计 划划 表表 表 2 3.2.23.2.2 电气系统安装工程主要施工材料进场计划表电气系统安装工程主要施工材料进场计划表 序号 月份 工种 人数 12 年 8 月 12 年 9 月 12 年 10 月 12 年 11 月 12 年 12 月 13 年 1 月 1 电 气 工 12 20 40 60 50 40 2 焊 工 3 3 3 3 3 3 3 杂 工 3 12 24 30 25 16 4 合 计 18 35 67 93 78 49 序号 材料名称 规格 单位 数量 进场日期 1 圆钢 12 m 4000 12-8-15 2 镀锌圆钢 12 m 600 12-8-15 3 镀锌扁钢 440 m 300 12-8-15 4 镀锌电线管 20-32 m 48000 12-8-15 5 角铁 330-550 T 2 12-8-15 6 镀锌线槽 10010060080 m 2000 12-8-15 7 镀锌桥架 3001001000100 m 1760 12-8-15 8 铜芯电线 BV25-4 m 40000 12-8-15 9 铜芯电力电缆 544185+95 m 32000 12-8-15 10 动力、照明配电箱 台 428 12-8-15 11 开关插座 10A 套 756 12-8-15 12 照明灯具 套 5400 12-8-15 商业住宅楼工程（桥南街番禺中学西侧地块项目一期）商业住宅楼工程（桥南街番禺中学西侧地块项目一期）电气安装工程施工方案 第 7 页 共 28 页 3.33.3 材料采购和供应材料采购和供应 3.3.1 工程开工后，根据市场收集并提供三家厂家，满足设计要求的产品样板，供监理、建设单位选择。3.3.2 有特殊要求的用料还须会同设计单位选定。3.3.3 所有主材、设备（含非标设备）采购须经过监理、建设单位确定，并经同意后组织采购。3.3.4 一般零星料在当地采购。3.43.4 主要机械设备进场计划主要机械设备进场计划（见表 3）：3.4.1 根据本工程规模及工期要求，结合我公司施工能力，配备满足本工程施工需要的机械设备，并有必要的备用。3.4.2 机械设备的完好率和使用率均要满足施工要求。本工程的主要机械设备表本工程的主要机械设备表 表 3 序号 机械设 备名称 规格 型号 数 量 备注 小计 其 中 自有 新购 租赁 1 电焊机 2.2KW 6 2 4 2 切割机 3KW 4 3 1 3 电动冲击钻 8 6 2 4 手电钻 J1Z-BM-16A 3 3 5 电动角磨机 4 2 2 6 液压弯管机 25100 1 1 7 万用电表 3 2 1 8 兆欧表 1 1 商业住宅楼工程（桥南街番禺中学西侧地块项目一期）商业住宅楼工程（桥南街番禺中学西侧地块项目一期）电气安装工程施工方案 第 8 页 共 28 页 9 接地测试仪 1 1 第四章第四章 工期安排及工期保证措施工期安排及工期保证措施 4.14.1 总工期及阶段工期安排总工期及阶段工期安排 4.1.1 总工期 本工程施工总工期为 6 个月共 180 天，于 2012 年 8 月 3 日进场，2013 年 1 月 3 日竣工。4.1.2 阶段工期安排 施工准备阶段：2012 年 8 月 3 日2012 年 8 月 15 日 预埋阶段：2012 年 8 月 5 日2012 年 12 月 15 日 管线设备安装阶段：2012 年 9 月 11 日2013 年 1 月 3 日 4.24.2 工期保证措施工期保证措施 4.2.1 加强对全体参建人员的思想教育，树立一个“干”字，着眼一个“抢”字；正确处理质量与工期之间的关系，以战斗姿态投入该工程施工。4.2.2 加强组织管理，科学安排施工：选用管理能力强、技术素质高、年富力强的同志担任主要负责人，现场负责人不再兼任其他项目现场负责人，施工过程中将贯穿始终，不再更换。严格各方面规章制度，上令下行，各级组织机构要高质量，高效率地运转，科学地安排施工。工程施工既要平行作业，又要突出重点。重点工程必须最大限度地安排平行作业，抓好工序展开，工序衔接，做到环环相扣，有条不紊，加快工程进度。加强领导，建立健全岗位责任状，签订包保责任状，以日进度保旬进度，以旬进度保月进度，确实保证各项工程按施组的计划完成。4.2.3 项目资金做到专款专用。4.2.4 完善奖惩制度，落实按劳分配原则，充分调动广大职工的积极性，群策群力，团结协作，保质保量按期完工。4.2.5 抓好材料供应工作，搞好后勤保障工作，做好物资、机具零配件的采购供应。确保材料供应满足施工需要，同时合理安排施工顺序，尽量避免返工和窝工现象的出现。4.2.6 坚持工程例会制度。定期例会，解决实际问题。4.2.7 防洪措施。雨季随时与气象部门取得联系，掌握好天气预报，积极采取预防措施，防止暴雨台风损毁临时设施，延误工期，商业住宅楼工程（桥南街番禺中学西侧地块项目一期）商业住宅楼工程（桥南街番禺中学西侧地块项目一期）电气安装工程施工方案 第 9 页 共 28 页 4.2.8 搞好与地方政府和群众及运营部门的关系，主动与地方联系。4.2.9 搞好后勤工作。加强现场生活、卫生、治安管理，使职工无后顾之忧 4.2.10 施工配合措施。正式进场施工后，我公司将加强施工组织协调和与兄弟单位密切配合，根据本工程的特点，在施工前必须研究设计图纸和说明书，合理科学安排好各工序的衔接，注意预留套管和预留孔洞等，搞好各专业管线的协调、各种管线的驳接，确保工期兑现。第五章第五章 施工准备、临时工程准备工作施工准备、临时工程准备工作 根据现场实际情况，施工平面按以下原则进行布置：统筹规划，合理布局，节约用地，满足环保和文明施工要求，现场井然有序。5.15.1 施工准备施工准备 5.1.1 进场后立即组织各专业工程技术人员进行图纸会审，熟悉设计文件，并进行现场校对，根据现场调查，对存在问题及时反馈给业主、监理和设计单位。5.1.2 根据设计文件，准备好所需的各种标准图，做好有关材料计划申请，进行主材、地材进场前的取样实验，对提供材料、设备的厂家进行调查评审，确定合格的分供方，以控制工程材料和设备质量。5.1.3 根据施工合同、施工调查、设计文件、工程施工及验收规范、工程质量检验评定标准和我公司质量手册、程序文件，编制项目质量计划、关键工序作业指导书等，并报业主和监理。5.1.4 对施工人员进行详细的技术交底。5.25.2 临时工程设施临时工程设施 临时设施另见临建与临水临电方案，下做简单表述。5.2.1 施工现场临时设施 办公用房搭设于施工现场，生活用房搭设于施工场地外。5.2.2 施工给水和排水 本工程施工用水采用现场的临时给水，铺设临时管道至各用水点。工地污水顺着临时道路旁排水沟就近排入现场的临时排水管网。5.2.3 施工用电 本工程施工和生活用电由现场临时电网中接入，设置电表箱及开关箱。商业住宅楼工程（桥南街番禺中学西侧地块项目一期）商业住宅楼工程（桥南街番禺中学西侧地块项目一期）电气安装工程施工方案 第 10 页 共 28 页 5.2.4 指挥、调度机构及通讯设备配置 施工现场设置施工指挥调度机构，为保证现场施工指挥调度的时效性，各施工主要负责人配备对讲机和移动电话，各施工班组负责人自购移动电话，并要求 24 小时开通，确保通讯畅通。5.2.5 工地消防：工地消防配置干粉灭火器及消防栓等设施。第六章第六章 主要施工方法主要施工方法 电气安装工程主要分为三步进行，首先是管线预埋，本项与土建混凝土工程同时进行，其次是区域内的管线安装，然后是设备安装、调试。安装工程专业多、交叉作业干扰大、工期紧，作业面广，为避免施工中各专业出现漏项及质量、安全事故，部署如下：1、严格做好施工前期准备工作，在进入施工场地前，根据施工图纸加工支架和管材制作等工作。2、总体按先室内部分安装，后室外部分安装的顺序，在区域施工中各专业同时进行。3、电气施工由天花吊顶往下施工，先支线后干线顺序，逐个系统由局部到贯通的原则。以上步骤将设专业技术员专人跟踪，检查是否有遗漏和协调工作，安装部分工程施工工艺如下：6.6.1 1 动力照明系统动力照明系统 6.16.1.1.1 施工工序流程施工工序流程 照明施工流程:电线管备料材质复检线管下料弯头制作画线定位线管敷设线盒安装管内穿线电箱安装绝缘测试开关插座灯具安装送电调试 6.1.6.1.2 2 施工方法施工方法 6.1.2.16.1.2.1 配管配管 (1)管材质量必须符合国家质量标准，无裂纹，管内无毛刺，并要有产品合格证和质量证书。(2)埋前根据电气施工图纸，将要埋的管位定好，等底板钢筋扎好后，再进行配管、商业住宅楼工程（桥南街番禺中学西侧地块项目一期）商业住宅楼工程（桥南街番禺中学西侧地块项目一期）电气安装工程施工方案 第 11 页 共 28 页 开关、插座、灯口出线处和各种配电箱进出线处以及盘、柜进出线按设计图纸预埋接线盒或预留。(3)暗配管宜沿上近线路敷设，并尽量减少弯曲，埋于砼墙柱的线管，离表面净距不小于 15mm。(4)各个配电箱的电线管路，排列应整齐，管口高度要一致。(5)配管的弯曲处不应有折皱。凹穴和裂纹现象，弯曲程度不应大于管外径的 10%，暗配管时，弯曲半径为管外径的 10 倍，切断口应垫平，管口刮光。(6)入地下的管路不宜穿过设备基础，在不得不穿过时，应加保护管保护。(7)管路超过下列长度时，中间应另加线盒或大一级管径以便于穿线：A：无弯曲时，长度超过 30 米。B：一个弯时，长度超过 20 米。C：二个弯时，长度超过 15 米。D：三个弯时，长度超过 8 米。(8)明配钢管应排列整齐，固定点的间距应均匀，钢管管卡间的最大距离应符合规范的要求：管卡与终端、弯头中点、电气器具或接线盒（箱）边缘的距离宜为 150500mm，中间的管卡最大间距为：厚壁钢管 DN1520 为 1.5m,薄壁钢管 DN1520 为 1.5m，天花吊顶内敷设的钢管应按明配管要求施工。(9)线管进入灯头盒、开关盒、接线盒、拉线盒、配电箱时应小于 5mm。6.1.2.26.1.2.2 电电缆桥架缆桥架 电缆桥架安装的技术要求：桥架支架应焊接牢固，无显著变形，油漆防腐质量符合要求。电缆桥架的规格、支吊架跨距、防腐类型应符合设计要求。电缆桥架水平敷设的距地高度应符合设计要求，一般不宜低于 2.5m，垂直敷设时，每节不宜超过 2m，水平敷设一般每节为 1.53m。电缆支架应安装牢固，横平竖直；托架支吊架的固定方法应按设计要求进行。各支架的同层横档应在同一水平面上，其高低偏差不应大于 5mm。托架支吊架沿桥架走向左右的偏差不应大于 10mm。商业住宅楼工程（桥南街番禺中学西侧地块项目一期）商业住宅楼工程（桥南街番禺中学西侧地块项目一期）电气安装工程施工方案 第 12 页 共 28 页 电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离，当无设计规定时，不宜小于下表的数值：电缆支架最上层及最下层至沟顶、楼板或沟底、地面的电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离（距离（mmmm）敷设方式 电缆隧道及夹层 电缆沟 吊 架 桥 架 最上层至沟顶或楼板 300350 150200 150200 350450 最下层至沟底或地面 100150 50100 100150 电缆桥架安装敷设应符合下列规定：直线段钢制电缆桥架长度超过 30M、铝合金或玻璃钢制电缆桥架超过 15M，时应设置伸缩节；电缆桥架跨越建筑物伸缩缝处应设置补偿装置。电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，具体详见下表：电缆最小允许弯曲半径电缆最小允许弯曲半径 序号 电缆种类 最小允许弯曲半径 1 无铅包钢铠护套的橡皮绝缘电力电缆 10D 2 有钢铠护套的橡皮绝缘电力电缆 20D 3 聚氯乙烯绝缘电力电缆 10D 4 交联聚氯乙烯绝缘电力电缆 15D 5 多芯控制电缆 10D 注：D 为电缆外径 当设计无要求时，电缆桥架水平安装的支架间距为 1.5m3m；垂直安装的支架间距不大于 2m。桥架与支吊架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施。敷设在竖井内和穿越不同防火区的桥架，应按设计要求位置，做好防火隔堵措施。商业住宅楼工程（桥南街番禺中学西侧地块项目一期）商业住宅楼工程（桥南街番禺中学西侧地块项目一期）电气安装工程施工方案 第 13 页 共 28 页 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。金属电缆桥架及其支架和引入或引出的金属电缆导管，安装完毕必须及时做好接地（PE），一般可采用镀锌金属扁钢、镀锌金属圆钢、铜绞线敷设安装，且必须符合下列规定：金属电缆桥架及其支架全长应不少于 2 处与接地（PE）干线相连接。电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于 4mm。连接板两端不少于 2 个有防松螺帽或防松垫圈的连接固定螺栓。6.1.2.36.1.2.3 穿线穿线 管内穿线要在建筑物的抹灰等地面工程后进行，穿线之前，应将管中的积水和杂物清除干净。导线线芯的连接，在刮开绝缘层后，不应损伤线芯，导线的总体和分支连接应使用的锡焊或压焊法接连接，其规格应与线芯截面一致，多股铜线应采用接线端子。线芯的连接处应绝缘带包缠，包缠要均匀严密，其绝缘强度不低于原有绝缘，在接线端子根部的空隙处应用绝缘带填充严密。导线在管内不得有接头和纽结，其接头应在接线盒内进行连接，穿入管内导线的总面积包括外护层，不应超过管子截面积的 40%。不同回路、不同电压、交流与直流的导线不得穿于同一根管内；同一交流回路的导线必须穿于同一管内，导线及零线应有区分标志。6.1.2.46.1.2.4 电缆敷设电缆敷设 工程使用的电缆线应符合国家的质量标准并要有电缆出厂的合格证和质量保证书。电缆敷设前，应注意如下事项：a、根据施工图纸作出电缆管线表，按管线表程序进行敷设，以免交叉或遗漏，电缆敷设前应作好绝缘检查，合格后方可进行敷设。b、检查支架和吊架是否牢固，桥架是否平衡，确认后，方可进行电缆敷设。c、须作一次盘上绝缘检查，合格方可使用。外观检查不得有纽绞、压伤和保护断裂等缺陷。商业住宅楼工程（桥南街番禺中学西侧地块项目一期）商业住宅楼工程（桥南街番禺中学西侧地块项目一期）电气安装工程施工方案 第 14 页 共 28 页 电缆敷设一般采用人工进行，但对于大电缆也可采用绞车牵引进行敷设。在电缆的起迄点和拐弯处应挂上标牌（标牌上标明回路编号、电线起迄点、型号、规格）并在电缆起迄点和拐弯处要留有一定的备用长度。电缆展放时，电缆应从盘的上端引出，不应使电缆在支架上及地面磨擦拖拉而损坏绝缘，电力电缆与控制电缆要分开排列，避免交叉，并应按回路绑扎成扎，当电力电缆和控制电缆敷设在同一侧支架时，将控制电缆放在电力电缆下面。电缆头的制作，其绝缘材料应符合制作电缆头的要求，制作时应由较为熟悉电缆头制作工艺的人员进行，严格遵守制作工艺要求。并对电缆进行检查和试验。A、制作电缆头前，应考虑电缆的预留余量；铠装电缆引入电箱后应在铠钾上焊接好接地引线。B、电缆终端头和接头应采取加强绝缘、密封防潮、机械保护措施。C、电缆线路两端终端头有明显的相色标志，且相位应一致，并与电网相序吻合。D、控制电缆头终端可采用一般包扎，接头应有防潮措施。E、电缆头安装固定牢固，相序正确，并列敷设的电缆，其接头的位置宜相互错开。F、电缆头处金属护套及铠装层应接地良好，所采用的接地铜墙绞线或镀锡铜编织线的截面应符合规范要求。G、电缆进入配电箱(柜)内应剥去电缆外层保护皮,并加以固定;在配电箱内接线空间一般比较宽裕,应选用压接铜线耳制作电缆头。H、采用压接线耳,应在压接线耳两端朝不同方向各压接一次,采用开口线耳时,应将开口处敲紧敲密,并用非酸性焊锡膏搪锡;压接线耳截面应与导线截面相同,开口线耳载流量不应低于导线载流量;J、线耳压接完毕后均应彻底清理干净,并包扎与相序一致的色带。控制电缆头必须包扎良好，两端导线压接铜线耳并串接线端子。6.1.2.56.1.2.5、低压配电设备安装、低压配电设备安装 基础型钢安装应采用预先制作的方法，安装后应达到平整美观，要有可靠接地焊接，并达到规范允许的偏差范围以内，其允许偏差的范围如下：基础型钢安装允许偏差基础型钢安装允许偏差 项 目 允 许 偏 差 商业住宅楼工程（桥南街番禺中学西侧地块项目一期）商业住宅楼工程（桥南街番禺中学西侧地块项目一期）电气安装工程施工方案 第 15 页 共 28 页 （mm/m）（mm/全长）不 直 度 1 5 水 平 度 1 5 不 平 行 度 5 各类配电柜安装时与底座连接应稳固，所有的连接螺栓均应采用镀锌螺栓，且防松零件齐全。所有配电柜、柜门、底座应有可靠接地。各类配电箱安装时应做到与墙面平整、横平竖直、拼缝紧密、整齐美观，安装垂直度允许偏差为 1.5，相互间接缝补大于 2mm，成列盘面偏差不大于 5mm。柜、屏、台、箱、盘内检查试验应符合规定：a、控制开关及保护装置的规格、型号符合设计要求；b、闭锁装置动作准确、可靠；c、主开关的辅助开关切换动作与主开关动作一致。柜、屏、台、箱、盘上的标识器件标明被控设备编号与名称或操作位置，接线端子有编号，且清晰、工整、不易脱色。回路中的电子元件不应参加交流工频耐压试验；48V 及以下回路不做交流工频耐压试验。配电箱内各类开关应灵敏、准确、可靠，箱内的各类开关、仪表、配线的产品质量和安装质量,均应符合设计图纸和国家标准有关规定。低压电器组合应符合下列规定：a、发热元件应安装在散热良好的位置；b、熔断器的熔体规格、自动开关的整定值符合设计要求；c、切换压板接触良好，相邻压板间有安全距离，切换时不触及相邻的压板；d、信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作信号显示准确。外壳须接地（PE），连接可靠。商业住宅楼工程（桥南街番禺中学西侧地块项目一期）商业住宅楼工程（桥南街番禺中学西侧地块项目一期）电气安装工程施工方案 第 16 页 共 28 页 端子排安装牢固，端子有序号，强电、弱电端子隔离布置，端子规格与芯线截面积大小适配。柜、屏、台、箱、盘间配线：电流回路应采用额定电压不低于 750V、芯线截面积不小于 2.5mm2的铜芯绝缘电线或电缆；除电子元件回路或类似回路外，其他回路应采用额定电压不低于 750V、线芯截面积不小于 1.5mm2的铜芯绝缘电线或电缆。箱内二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识；固定后不应妨碍手车开关或抽出时部件的拉出或推入。连接柜、屏、台、箱、盘面板上的电气及控制台、板等可松动部位的电线应符合下列规定：a、采用多股铜芯软线，敷设长度留有适当裕量；b、线束应外套塑料管等，加强绝缘保护层；c、与电器连接时，端部绞紧，且有不开口的终端端子或搪锡，不松散、断股；d、可转动部位的两端用卡子固定。照明配电箱（盘）安装应符合下列规定：a、箱（盘）内配线整齐，无绞接现象；b、导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧的导线截面积相同，同一端子上导线连接不多于两根，防松垫圈等零件齐全；c、箱（盘）内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于 30mA，动作时间不大于 0.1S。照明箱（盘）内分别设置零线（N）和保护地线（PE）汇流排，零线和保护地线经汇流排配出。配电箱安装的位置正确，部件齐全，箱体开孔与导管管径适配，暗装配电箱箱盖紧贴墙面，箱（盘）涂层完整。箱（盘）内接线整齐，回路编号齐全，标识正确。箱（盘）不采用可燃材料制作。箱（盘）安装牢固垂直度允许偏差 1.5；动力配电箱均明装，配电箱高度 600MM以下的，底边距地面 1.6M，配电箱 600MM800MM 高的底边距地面 1.2M，配电箱高度8001000MM 的，底边距地 1M，高度 1000MM1200MM 以上的底边距地 0.8M，高度 1200MM商业住宅楼工程（桥南街番禺中学西侧地块项目一期）商业住宅楼工程（桥南街番禺中学西侧地块项目一期）电气安装工程施工方案 第 17 页 共 28 页 以上的为落地安装，下设 300MM 基座。各类配电柜（箱）安装后，应做好绝缘电阻测试及试验，绝缘电阻测试及试验应符合现行国家标准 GB501502006电气装置安装工程电气设备交接试验标准的有关规定，并应作好记录，合格后方可通电运行。各类配电柜（箱）的安装，应在建筑工程达到必须的安装条件后方可安装，安装后应做好成品保护工作。本工程的配电柜（箱）安装施工技术要求未及部分，均以设计图纸和规范 GB5017192电气装置安装工程盘柜、及二次回路结线施工及验收规范为准。6.1.2.66.1.2.6 电气照明器具及照明配电箱安装电气照明器具及照明配电箱安装 所使用的照明电气设备及器材，均应符合国家或部颁的现行 技术标准，并具有合格证件，设备应有铭牌。使用的各类配件应齐全，无机械损伤，变形，油漆完整、接线必须牢固，接触良好。灯头的接线、相线必须接在中心的端子上，灯头外壳不得有损伤。事故照明灯具不得与工作照明灯具混接，电源必须明显分开。每排安装的开关、插座，按照设计高度安装，同类用途的灯具的高差应小于 2mm，面板不平应小于 1mm，开关相邻间距不小于 20mm，插座不低于 0.15mm。单相插座，面对插座右极接相线，左极零线，双孔垂直排列时，相线在上，零线在下。吸顶灯的安装固定要牢靠，周边应紧贴顶棚。灯具壳在各回路绝缘测试合格后，方可进行。绝缘电阻值一般不小于 0.5M。6.1.2.76.1.2.7 防雷接地防雷接地 接地干线及接地装置，均应采用镀锌制品。所有电气装置不带电的金属部分，都应接地或接零。本工程用柱内不小于 2 根主筋对角焊接防雷引下线，主筋要求上下通长焊接，顶端与底端分别与接闪器与接地装置可靠连接；利用桩基作垂直接地极，接地利用大楼基础梁内两条主钢筋作水平接地线，主钢筋连接要求焊接。接地体与接地线及引下线的连接，均采用搭接，其搭接长度大于其扁钢宽度的 2倍，三面连接焊接；圆钢搭接长度为其直径的 6 倍，双面焊接，应注意敲清焊渣。商业住宅楼工程（桥南街番禺中学西侧地块项目一期）商业住宅楼工程（桥南街番禺中学西侧地块项目一期）电气安装工程施工方案 第 18 页 共 28 页 沿屋面采用镀锌圆钢10 作避雷带，屋面避雷连接线网格不大于 10M10M 或 12M8M，避雷带暗敷在保温层内，并与引下线连接。固定支持件的间距要去：水平部分：0.51.5m 垂直部分：1.53m 弯曲部分：0.30.5m。6.1.2.86.1.2.8 防雷接地电阻测试仪测量法防雷接地电阻测试仪测量法 常用的接地电阻测试仪采用 ZC-8，ZC-8 型测试仪主要由手摇发电机、电流互感器、滑线电阻器及检流计等组成，全部机构都装在铝合金铸造的携带式外壳内，外形与普通摇表差不多，所以有时也称接地摇表。常用的测试仪有三个接线端子（也有四个接线端子的），其附件包括两支接地探测针，三根连接导线（5m 长的用于接地极；20m 长的用于电位探测计；40m 长的用于电流探测计）。三个接线端子的测试仪接线图（详见附图 1），其连接操作和测量步骤可按下述方法进行：、布置，把电位探测针 P插在被测接地体 E和电流探测针 C之间，依直线布置并彼此相距 20m。、连接导线。用连接导线将测试点 P、E、C分别连接在测试仪相应的接线端钮 E、P、C 上。、校正。将测试仪安放于水平位置，使检流计的指针指于中心线上（如指针不在中心线上，可用零位调整器进行校正）。、选择最大倍率与调整。将“倍率标度”盘置于最大倍率，然后摇动发电机的摇把，同时旋动“测量标度”盘使检流计的指针指于中心线。、加速。当检流计的指针接近平衡时，再加快发电机摇把的转速（使转速达120r/min 左右），调整“测量标度”盘使检流计的指针指于中心线。、选择小倍率。如“测量标度”盘的指示值小于 1 时，应将“倍率标度”盘置于较小倍率，再重新调整以得到正确的读数。、读取数据。用“测量标度”盘的读数乘以“倍率标度”盘的倍率，即为所测接地电阻值。6.1.2.96.1.2.9 照明系统调试照明系统调试 、照明系统通电，灯具回路控制与照明配电电箱及回路的标识一致；开关与灯具控制顺序相对应，风扇的转向及调速开关应正常。商业住宅楼工程（桥南街番禺中学西侧地块项目一期）商业住宅楼工程（桥南街番禺中学西侧地块项目一期）电气安装工程施工方案 第 19 页 共 28 页 、公用建筑照明系统通电连续试运行时间应 24h，民用住宅照明系统通电连续试运行时间应为 8h。所有照明灯具均应开启，且每 2h 记录运行状态一次，连续试运行时间无故障。6.1.2.106.1.2.10 动力系统调试动力系统调试 、试运行前，相关电气设备和线路应按本规范的规定试验合格。、成套配电（控制）柜、台、箱、盘的运行电压，电流应正常，各种仪表指示正常。、电动机应试通电检查转向和机械转动有无异常情况，可空载试运行的电动机时间一般 2h，记录空载电流，且检查机身和轴承的温度。、交流电动机在空载下可启动次数为 2 次的时间间隔不应小于 5 分钟，再次启动应在电动机冷却至正常温度。空载状态运行应记录电流、电压、温度、运行时间等有关数据，且符合建筑设备火工艺装置的空载状态运行要求。、大容量（630A 及以上）导线或母线连接处，在设计计算负荷运行情况下应做温度抽测记录，温度值稳定且不大于设计值。6.26.2 弱电系统弱电系统 本工程弱电各系统包括：（1）消防报警系统工程；（2）公共广播系统。应与设计院、监理公司、建设单位密切配合，充分了解其他空调、水、电、装修等其他专业的分布、位置和技术与工艺要求，将要埋的管位定好，等底板钢筋扎好后，再进行配管、装置线盒等，以便与这些管道不致发生在空间布置上的矛盾。配管与桥架的施工方法，参照动力照明细则。6.2.16.2.1 消防报警系统调试消防报警系统调试 火灾自动报警系统用以临视建筑物现场的火情，其系统主要由火灾探测器（称感应器件），火灾报警控制器，称火灾报警装置，声光信号报警装置（称火灾报警装置，有时直接 装于火灾报警控制器内）以及具有其他辅助功能的装置等组成，其组成详见附图 2 所示。当存在火灾隐患开始冒烟而还未明火之前，或者是已经起火但还未有成灾之前发出火情信号，以通知消防控制中心及时处理，并自动执行消防前期准备工作和灭火工作，如自动确认火灾，发出火灾报警信号，同时还可自动启动减灾设备（如启动通风机，防火卷帘等），灭火设备（如启动消防水泵，自动喷淋设备等）和指挥灭火（启动消防广播和消防电话）等。商业住宅楼工程（桥南街番禺中学西侧地块项目一期）商业住宅楼工程（桥南街番禺中学西侧地块项目一期）电气安装工程施工方案 第 20 页 共 28 页 第七章第七章 质量控制措施质量控制措施 7.17.1 基本要求基本要求 7.1.1 材料及设备（1）、材料进场必须要有“三证”设备进入现场以后，要会同建设、监理单位组织开箱检查，检查设备名称、规格、型号是否符合设计要求，按照设备装箱单检查有无缺件，认真做好检查记录。（2）、重要材料、设备的订货由业主、监理、设计及施工单位共同讨论决定。7.2.2 机具 在机具使用方面，我们将购置功能齐全、较为先进的机具以满足施工需求。7.27.2 质量措施质量措施 （1）按质量保证体系层层把关，及时掌握工程施工过程中的施工技术、施工质量、工程进度等动态。有计划地进行施工布署。同时记清施工日记。班组必须做好自检记录。（2）组织施工过程中，贯彻执行施工工艺及有关的质量标准，按图纸施工并向班组进行详细的技术交底，图纸修改必须经过设计及甲方同意，工艺修改必须经技术主管人员批准。（3）制安过程中最终检验所用器具，均应使用经检验合格的器具。（4）在施工过程中，认真执行“三检制”及公司制定的检验方法程序确保质量始终处在良好的受控状态。（5）加强对各工序的工序质量控制，用工序质量来保证成品的质量，将质量保证工作贯穿在整个工程施工过程中。（6）加强质检监督，每道工序检查合格后方能转到下道工序，如发现有不合格，应下达反修通知单，并限期修改复验直至合格。对下达返修通知单的项目按公司奖惩办法执行。7.37.3 成品保护成品保护 在整个施工过程中及施工结束交工以前，要加强对成品的保护，对不同的施工阶段的成品做出不同的标记，在易损坏部分应加临时保护装置。如发现成品损坏应及时修整、更换，并保证系统性能完好。对其它施工单位的成品也应提高保护意识，在施工过程中如需动用其它施工单位的成品，必须通知该单位施工负责人，经施工负责人同意后，方能动用，并及时复原。商业住宅楼工程（桥南街番禺中学西侧地块项目一期）商业住宅楼工程（桥南街番禺中学西侧地块项目一期）电气安装工程施工方案 第 21 页 共 28 页 第八章第八章 安全保证措施安全保证措施 安全工作是搞好施工生产的重要因素，关系到国家、企业和职工的根本利益。因此，在施工过程中，必须认真贯彻“安全第一，预防为主”的方针，广泛应用安全系统工程和事故分析方法，杜绝行车、交通和人身伤亡事故的发生，从而维护好国家、企业和职工的根本利益，充分确保各项施工顺利进展。8.18.1 建立安全保证体系建立安全保证体系 采取纵横结合建立安全网络，层层成立安全领导小组，行政一把手担任组长，加大工作力度。项目部项目经理为安全生产的第一责任人。为了强化安全工作的管理、监督，成立安质检查部，建立、健全安全保证体系。8.28.2 遵守国家各项安全技术规则遵守国家各项安全技术规则 8.2.1 持证上岗制度 8.2.1.1 安装工程中，管道工、电工、电焊工等专业工种必须持证上岗，严禁无证操作。8.2.1.2 特殊工艺施工严格执行工艺细则，定人定岗，严禁无证操作和违章作业。8.2.1.3 从事高空作业的技术工人，上岗前要进行身体检查和技术考核，合格后
