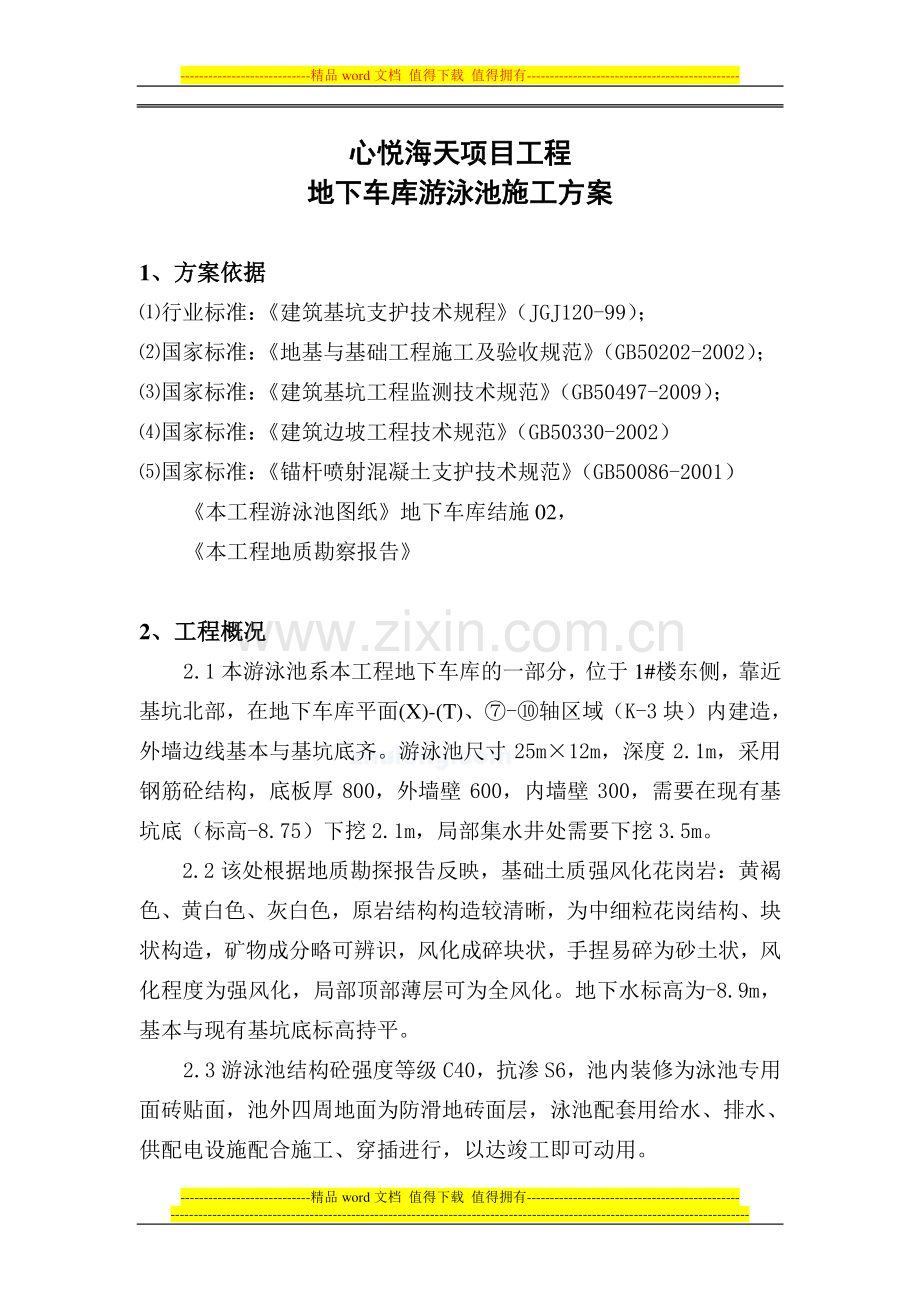

-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-心悦海天项目工程心悦海天项目工程 地下车库地下车库游泳池施工方案游泳池施工方案 1、方案依据、方案依据 行业标准：建筑基坑支护技术规程（JGJ120-99）；国家标准：地基与基础工程施工及验收规范（GB50202-2002）；国家标准：建筑基坑工程监测技术规范（GB50497-2009）；国家标准：建筑边坡工程技术规范（GB50330-2002）国家标准：锚杆喷射混凝土支护技术规范（GB50086-2001）本工程游泳池图纸地下车库结施 02，本工程地质勘察报告 2、工程概况、工程概况 2.1 本游泳池系本工程地下车库的一部分，位于 1#楼东侧，靠近基坑北部，在地下车库平面(X)-(T)、-轴区域（K-3 块）内建造，外墙边线基本与基坑底齐。游泳池尺寸 25m12m，深度 2.1m，采用钢筋砼结构，底板厚 800，外墙壁 600，内墙壁 300，需要在现有基坑底（标高-8.75）下挖 2.1m，局部集水井处需要下挖 3.5m。2.2 该处根据地质勘探报告反映，基础土质强风化花岗岩：黄褐色、黄白色、灰白色，原岩结构构造较清晰，为中细粒花岗结构、块状构造，矿物成分略可辨识，风化成碎块状，手捏易碎为砂土状，风化程度为强风化，局部顶部薄层可为全风化。地下水标高为-8.9m，基本与现有基坑底标高持平。2.3 游泳池结构砼强度等级 C40，抗渗 S6，池内装修为泳池专用面砖贴面，池外四周地面为防滑地砖面层，泳池配套用给水、排水、供配电设施配合施工、穿插进行，以达竣工即可动用。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-3、施工部署、施工部署 3.1 施工组织 成立游泳池工程施工组，设现场技术负责人 1 人，施工员 2 人，质检员、安全员、材料员各 1 人，选用木工、钢筋、砼及装饰、水电5 个班组，3.2 主要指标：工期：计划工期 30d（日历天）质量：确保合格，力争优良。安全：无重大安全事故 3.3 施工安排：钢筋砼池分二步施工，第一步施工降水及边坡支护加固及土方挖运，第二步施工底板、池壁，底板以上 300 处设施工缝，砼泳池顶板施工完后，进入装修。3.4 协调管理 公司主动协调与业主、监理、设计、质监等单位的联系，做好施工中的主动联系工作，特别对需报验的有关资料，项目应积极主动按时或提前报出，给施工创造和谐环境。四、施工准备四、施工准备 4.1 施工场地道路准备 a)平整场地：凡高低不平等场地及障碍物清除，便于放线；b)修筑临时道路：保留 1#楼处基坑坡道，以便材料机具等运进施工场地；4.2 施工用水 基坑北侧外接一60 给水管至工地，供施工用水。4.3 施工用电 北侧接一电源，采用 BV 型铜芯塑料线 35mm2及 25 mm2各一条，-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-至施工场地，可满足供电。4.4 做好钢材、水泥、砂、碎石检验及砼配合比试配。5、主要施工方法、主要施工方法 本工程工艺流程图：降水现有基坑边坡加固桩施工土方挖运（验槽）外墙防水保护墙砌筑抹灰C15垫层砼卷材防水防水保护层底板钢筋绑扎、池壁竖筋绑扎底板支模底板浇砼养护池壁绑扎钢筋池壁支模板、套管预埋池壁浇砼养护、拆模池内侧壁、池底及池外地面装修、安装穿插施工。5.1 降水：1）、施工机具 (1)滤管：降水井直径 600，中间设置滤管，四周填 20-40 碎石。滤管300mm，壁厚 5.0mm 无缝钢管或镀锌管，长 3-6.Om 左右，一端用厚为 4.0mm 钢板焊死，在此端 1.4m 长范围内，在管壁上钻15mm的小圆孔，孔距为 25mm，外包两层滤网，滤网采用编织布，外再包一层网眼较大的尼龙丝网，每隔 5060mm 用 10 号铅丝绑扎一道，滤管另一端与井点管进行联结 5.1.2、井点安装 1）、安装程序 井点放线定位 安装高位水泵 凿孔安装埋设井点管 布置安装总管 井点管与总管连接 安装抽水设备 试抽与检查 正式投入降水程序 2）、井点管埋设 （1）1#、2#井点设在基坑北侧上设计标高-2.000m（绝对标高+4.5m）上，管底标高-14.300m（绝对标高-7.800m），集水总管标高-1.500m-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-左右，集水总管采用200PVC 管，排水方向西大门洗车场；3#、4#井点设在基坑内游泳池南边，设计标高-8.800m（绝对标高-2.3m）上，管底标高-14.300m（绝对标高-7.800m），集水总管标高-9.500m 左右，排水方向基坑南边抽排水井，集水总管采用200 钢管，埋在原设计的基坑场地排水盲沟中。抽水井直径 400，下200 钢花管，深度 15m-20m，下直径 100-150污水泵到井管内抽水，抽出的地下水沿设计好的排水水路排水。抽水管井与基坑支护的微型钢管桩同时施工，工期 7-10 天。5.1.3、抽水 轻型井点管网全部安装完毕后进行试抽。当抽水设备运转一切正常后，整个抽水管路无漏气现象，可以投入正常抽水作业。5.1.4、注意事项 1）、土方挖掘运输车道不设置井点，这并不影响整体降水效果。2）、在正式开工前，由电工及时接通电路，保证在抽水期间不停电。因为抽水应连续进行，特别是开始抽水阶段，时停时抽，井点管的滤网易于阻塞，出水混浊。同时由于中途长时间停止抽水，造成地下水位上升，会引起土方边坡塌方等事故。5.2 基坑支护加固 基坑支护采用微型钢管桩加固，钢管桩位置 1 现有基坑底800，（X 轴-段向 W 轴方向移 1500）。微型钢管桩长度为 4500，桩顶设钢筋混凝土 C30 冠梁，截面 300300，冠梁配筋主筋 620（3 级钢），箍筋8200。5.3 池坑土方开挖 池坑土方采用一台反铲挖掘机挖土，一台装载机装运土，4 台自卸汽车运土，计划二天内完成土方开挖及运输。土方开挖：平均约2.10m，最深处约 3.5m，基底坑面积为 35.0m25.0m，东南西三个方-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-向按 60%放坡，北边在基坑边坡加固后，垂直下挖。本地基土据地勘报告土方土质为强风化花岗岩，1 检验，需要采用机械破碎头松土后，挖掘机开挖，自卸汽车运土场外。挖土到位后，人工清槽 200mm，修整边坡，沿游泳池坑底四边设500500 盲沟，内填 20-40 碎石。盲沟与 3#、4#降水井联通，将地面上引走，确保施工面干作业。5.4 保护墙及垫层、防水层施工 a)垫层施工前，须在素土夯实的基础上施工垫层，垫层采用 C15混凝土，厚度 100.b)北侧及部分西侧区段，因基坑边界限制，不能放坡，采用 C15钢筋混凝土保护墙，墙厚 200，配筋8200 双向，表面抹 1:2 水泥砂浆 20 厚，便于施工卷材防水。保护墙高度自游泳池底板垫层面（-10.88）起，到地下车库底板面标高止（-8.3m）。c）垫层上做卷材防水层，然后做 70 厚细石混凝土找平保护层，以后进入钢筋绑扎施工。5.5 泳池底板施工 5.5.1 钢筋绑扎 钢筋采用现场制作，现场绑扎，底板为双层钢筋，上、下层钢筋间设18 工型马凳撑筋，撑筋脚各相反向弯 90 度（上下水平长度均为 300mm），间距按菱形设置，每平方米一支，底板下层筋保护层40mm，其余 30mm，为便于池壁模板安装，5.5.2 模板安装 底板厚度 800，四周模板采用 18 厚胶合板，配合 4080 松枋以及 5050 木桩等固定，池壁 300 高模板直接用 45100 松枋支撑，再用 14#铅丝绑牢，松枋下部需垫有 40 厚混凝土垫块，模板安装后需最后检验，合符图纸尺寸后，才进入下一道工序。施工缝处统一使-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-用至少钢板作为止水带，钢板厚 3，宽度 400.5.5.3 砼施工 底板砼 C40 普通密实性防水砼，抗渗等级 S6，砼中掺 10%UEA膨胀剂；砼浇灌前须搭设马凳、钢管架道，禁止直接在钢筋网上铺脚手板行走，底板砼一次浇完，中间不间歇，注意振捣密实，底板砼完后养护 3d，再进行池壁施工。5.6 池壁施工 池壁厚 250mm，高度 1.0m2.0m a)模板：采用 18 厚胶合板，竖向 45100 松枋500，横向两侧用 248 钢管，山型扣，14 止水螺栓（长度 700mm），管竖向间距400，螺栓水平向间距 300，上下排相互错开，内壁模支撑可利用予埋钢筋头靠木枋固定；模板拆除后将螺栓端头切割、打磨，塑料垫凿除，端头用聚合物水泥砂浆抹平。b)钢筋：池壁钢筋在底板扎筋中已予埋竖筋，此时只需将竖筋间距调整，绑扎水平筋，水平筋均绑扎在里侧，并扎上 S 型拉筋，按竖筋的双倍间距绑扎，上下排错开，为保持壁厚 250 尺寸不变，可在止水穿壁螺栓上焊两根8 并与螺栓垂直的短筋，2 短筋8 的间距250mm，或在双层钢筋网上按螺栓距离焊 250 长的14 筋亦可；c)壁与底施工缝处理：壁扎筋支模前，对池壁已浇 300 高度的砼水平面，认真进行冲刷，冲洗，模板配置时，对施工缝处，外侧留 150 宽活动模（类似柱 模中的柱脚清扫口），待模板、钢筋安装完成，浇砼前 2h，再次冲洗，固定好钢板硅橡胶止水条后，再钉上活动侧模，随即浇砼，BW止水条摆置于壁厚的中部，通圈设置，砼浇捣后遇水膨胀，起隔水、止水作用。d)砼浇灌：池壁砼浇灌前需认真冲洗施工缝处的砼，并按要求-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-置放 BW 硅橡胶止水条，要全长设置，不许中断，池壁砼每次浇注高度以 500600 为宜，向一端推移，达到基本保水泌水后，再浇第二轮，振捣均匀，不得捣固时间过长，避免跑浆、胀模，砼浇完后，认真养护，特别是竖向砼要着重养护，拟用旧麻袋片浇湿覆盖，始终保持湿润，连续养护不少于 7d。5.7 装修工程 装修施工前须对泳池蓄水 48 小时试验，灌水后池壁外表面不得出现阴湿，每昼夜水量损耗小于每方 2 升，以检验砼的抗渗效果，确不渗漏，才进行装修施工，否则需采取措施，直至不渗水为止，再进入装修。5.7.1 池壁、池底装修（1）池底、池壁套方、打底：为找平层抹灰提供依据；（2）找平层：1：2 水泥防水砂浆找平层，掺 5%防水剂，最薄处 15 厚；（3）面砖结合层：采用 5 厚 1：水泥砂浆结合层；（4）贴泳池专用面砖，贴砖前，经弹线、分格、选砖、浸泡，特别对池角的转角砖要下功夫重点贴好。5.7.2 泳池外地面装修 池内面砖贴完后再贴地面的防滑地砖，池外壁需用 20 厚 1：2 防水砂浆抹灰压光后再行回填土，其施工顺序为（自下至上）：（1）回填土夯实；（2）300 厚砂石回填层；（3）100 厚 C10 砼垫层；（4）20 厚 1：2 水泥砂浆找平层；（5）5 厚 1：1 水泥砂浆结合层；（6）防滑地砖面层。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-5.7.3 泳池及地面装饰工程质量标准（1）池壁内侧面砖：保证项目、基本项目符合要求，允许偏差：表面平整 2mm；立面垂直 2mm；阳角方正 2mm；接缝平直 2mm；接缝高低 0.5mm；（2）池底面砖：保证项目、基本项目符合要求、允许偏差：表面平整 2mm；缝格平直 3mm；接缝高低差 0.5mm；面砖间隙宽度不大于 2mm；（3）地面缸砖：保证项目、基本项目符合要求，允许偏差：表面平整 4mm；缝格平直 3mm；接缝高低差 1.5mm；地砖间隙宽度不大于 2mm；6、确保工程质量的技术措施、确保工程质量的技术措施 6.1贯彻 ISO9002 质量标准，严格控制影响质量的十九个要素，建立和完善质保体系，公司将采取有力的措施保证质量体系正常发挥。一是抽查质检员是否到位和称职，凡是不到位的不准施工，不称职的责令更换；二是坚持每周一次质量例会制度，要求质保人员参加，及时通报质量要求和工作情况；三是定期考核质保体系的工作质量；四是坚持组织技术培训工作，提高企业素质。6.2在各分部工程施工前，制定有效的技术措施，解决好“渗、漏、空、裂、污”等质量通病。6.3严把材料进场控制关，把好材料检测和施工试验工作。6.4加大管理监督力度，推动工程质量上水平，按验评标准核定质量等级，按规范把好施工关，专人跟踪检查质保资料。6.5依靠科技进步，促进质量上水平，积极应用新工艺、新材料。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-6.6施工队伍择优选择，奖优罚劣，积极开展质量竞赛活动。6.7成立以项目经理为主的质量控制小组，针对质量通病进行攻关，研究对策；认真学习图纸，理解设计意图，严格遵守有关的规范，精心施工；精心编制施工计划，选择最佳方案，着重保证结构的使用功能，消除质量通病；建立健全质量保证体系，在总工领导下坚持单位工程岗位责任制，管生产必须管质量，坚持班组自检、互检、交接检制和公司月、季检；认真贯彻各项技术管理工作和管理制度，严格执行技术交底和工序交接制。7 7、确保安全生产的技术组织措施、确保安全生产的技术组织措施 7.1.安全控制措施：7.1.加强全员安全教育，贯彻“安全第一，预防为主”的方针，牢固树立“全员安全意识”、“安全出效益”的思想，这方面的工作由公司安全科和项目安全生产有关人员具体监督、检查、落实。7.1.在合同之外，建立各级安全责任制，本着谁负责生产，谁负责安全的原则。7.1.执行国家规定的安全技术操作规程，并按福建省建筑施工安全检查评分标准实施细则结合公司项目奖金申报制度评分，最终将安全与当事人（队、组）的经济利益相挂钩；另外，按“评分 标准”评分达不到市站规定的优良标准的，除了全公司通报批评，扣除当事人（队、组）的当月奖金的 40%外，还要对其限期整改，并接受教育。7.1.做好临时用电管理，工地设专业电工从事一切电业操作，使用机器安置漏电保护器等。7.1.对新入场工人和变换工种工人进行三级教育，使之熟悉-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-本工种操作规程。每周一以班组为单位进行安全活动，并做好活动记录，班前班后自检，发现问题及时解决。开展班组安全周活动，进行三不伤害教育。7.1.特殊工种工人要有特殊工种操作证，并要求持证上岗。7.1.严格安全防护规定，进入施工现场必须戴安全帽，违反者按“公司项目安全生产处罚制度”给予处罚和曝光。7.1.8施工用电部分安全防护措施详见临时用电施工组织设计。7.1.9以上措施由项目安全保证体系组织落实，由专职安全员和公司安全科监督执行。7.1.10建立职工综合管理档案。7.2 安全检查：公司安全科每月 25 日对项目进行安全检查，项目要进行旬检查，班组每周进行周检。7.3 项目必备安全资料：建筑施工安全检查评分标准(JGJ59-2009)建筑施工高处作业安全技术规范(JGJ80-2010)施工现场临时用电安全技术规范(JGJ8-2007)建筑安装工程安全技术规范 建筑机械使用安全技术规程(JGJ33-2012)-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-八八、主要材料、机具、劳动力计划、主要材料、机具、劳动力计划表：表：（1）材料需用量计划材料需用量计划 序号 材料名称 规 格 计量单位 数量 备注 1 混凝土 C15 立方 10 2 混凝土 C40，S6 立方 160 3 胶合板 187951830 千张 0.800 4 松枋 45 100；5050 m3 8.300 5 螺纹钢 吨 9.60 6 园钢筋 吨 7.21 7 抽水钢花管 2005 m 80-120 8 微型桩钢管 895 m 320 9 排水钢管 2005 m 150 10 混凝土 C15 m3 30 11 碎石 2040 m3 25 12 砂 中细、中粗 m3 50 13 钢板止水带 3003 m 150 14 潜水泵 台 8 15 脚手架钢管 48 m 2000 16 脚手架口径 只 500 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-投入施工中主要机械设备计划投入施工中主要机械设备计划 序号 机具名称 型 号 单位 数量 备注 1 履带式反铲挖土机 W1100 台 1 1m3 2 装载机 ZL40 台 1 2m3 3 自卸汽车 6.5t TE21 台 5 4 砂浆搅拌机 A800B 台 2 2.8KW2 5 管井钻机 台 1 11KW 6 打桩机 台 1 7 电弧焊机 VN-100 台 1 21KVA 8 钢筋切断机 QJ40 台 1 5.5KW 9 钢筋弯曲机 WJ40-1 台 1 2.8KW 10 插入式振动器 HZ6X-60 台 3 1.5KW3 11 平板振动器 PZ-501 台 2 1.5KW2 12 潜水泵 2BL-6A 台 8 1.5KW8 13 蛙式打夯机 H20-380A 台 2 1.1KW4 14 木工园锯 MJ104 台 1 3KW1 15 全站仪 台 1 16 水准仪 NS3-1 台 1 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-劳动力需用量计划劳动力需用量计划 顺序 工 种 数量（人）备 注 1 钢筋工 6 钢筋砼泳池施工用 2 木 工 10 钢筋砼泳池施工用 3 混凝土工 5 钢筋砼泳池施工用 4 架子工 5 5 机械工 5 6 泥 工 6 基础、基坑工程施工中用 6 杂 工 6 通勤、调用 7 试验工 1 8 测量工 2 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-工程进度表工程进度表 分项工程 工日 第一周 第二周 第三周 第四周 第五周 施工准备 3 降水工程 7 加固边坡 7 土方挖运 4 清槽验槽 1 砼垫层 1 外 墙 砖 砌体及抹灰 3 防水卷材 2 保护层 1 底板钢筋 2 底板模板 1 底板砼 1 壁板钢筋 2 壁板模板 2 壁板砼 1 0 万 U 豆体验卡 卡号：50D890668267e3349e33 密码：686d03401eefba96faba 奖品名称：500 万 U 豆体验卡 卡号：50De7a00c543af387fc0 密码：b26488ce65abc1787202 奖品名称：500 万 U 豆体验卡 卡号：50Dbac63885c802fd52e 密码：3d1c344384327b85efff 奖品名称：500 万 U 豆体验卡 卡号：50Dd97f0765bdf6998a3 密码：48db1c14e42a2b321fac 奖品名称：500 万 U 豆体验卡-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-卡号：50D61215eb41ae3cc919 密码：25bffae5346e7b7d2548 奖品名称：100 万 U 豆体验卡 卡号：10D1cab621456ab278ab 密码：709f65f32865af2559c2 奖品名称：100 万 U 豆体验卡 卡号：10D8f1d6a4b953f3474e 密码：6e2e4017cce30dc7e055 奖品名称：100 万 U 豆体验卡 卡号：10Dd1fc6d6dd529b6892 密码：a5dbdd8338f91d2c0701 奖品名称：100 万 U 豆体验卡 卡号：10D08377b71d4374262b 密码：1d7a7c21ebd99b798a54
