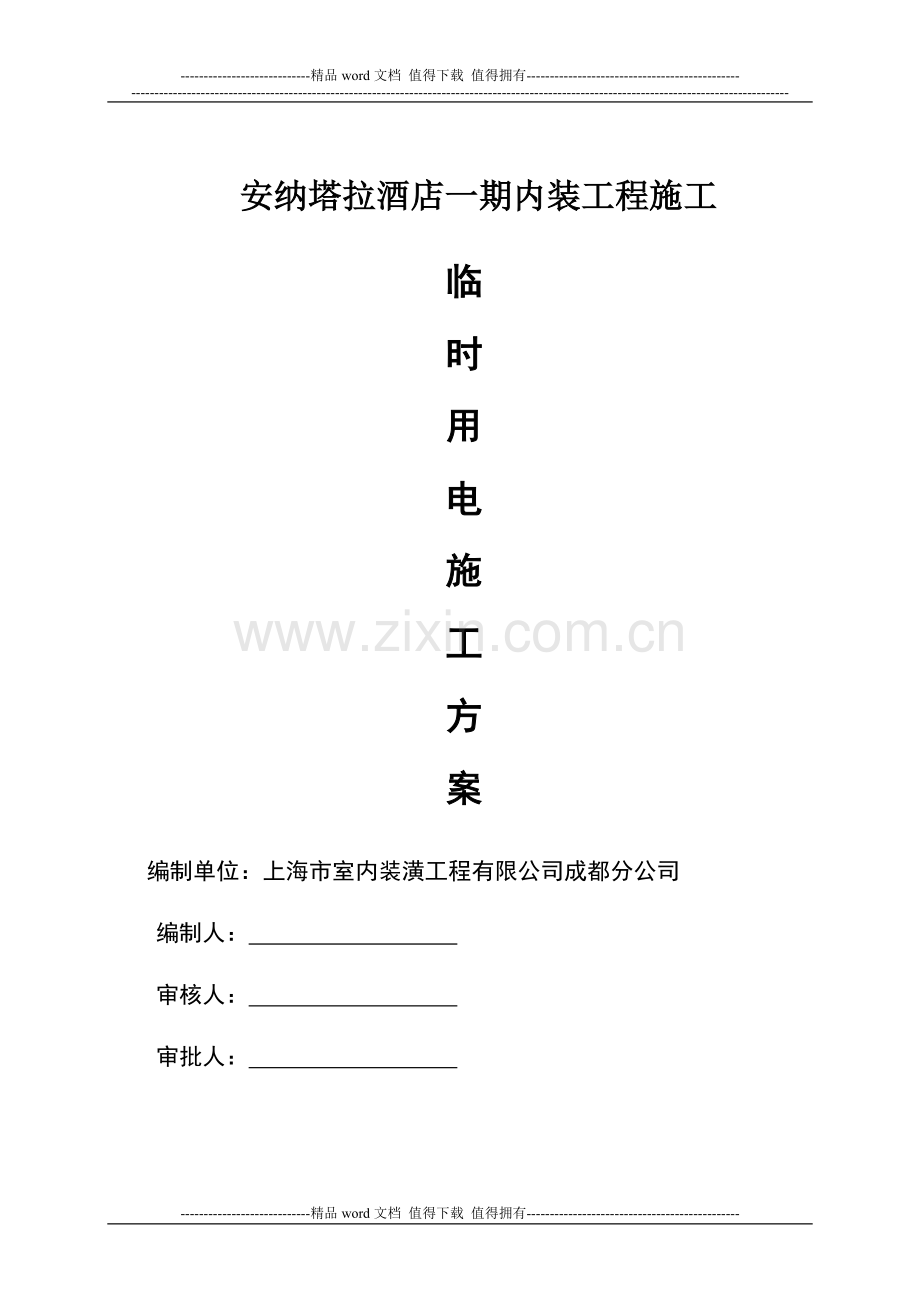

安纳塔拉酒店一期内装工程施工

临
时
用
电
施
工
方
案

编制单位：上海市室内装潢工程有限公司成都分公司

编制人：

审核人：

审批人：

2012年12月25日

目 录

序言·································································3

一、项目安全用电管理体系·········································3

二、临时用电计算·······················································4

三、安全用电制度···················································8

四、电气防火措施···················································9

五、施工现场安全用电技术规范······································9

六、手持电动工具与电焊机·········································13

七、照明一般规定··················································14

八、照明装置注意事项·············································15

序 言
为了建设工程现场使用电中贯彻“安全第一，预防为主”的方针，确保在施工现场临时用电中的人身安全和设备安全防止触电事故的发生，根据中华人民共和国建设部发布施工用电国家标准，《JGJ46—2005》及安保体系DBJ08—903有关施工用电的规定，根据我项目实际情况，特指定如下规范：
组织管理体系及用电管理：
一、项目安全用电管理体系：
各 施 工 班 组
各 种 施 工 员
电 保 养、安 全 员
电 气 技 术 员
项 目 副 经 理
项 目 经 理
安 全 技 术 监 督 科
生 产 经 营 科
主 管 安 全 副 经 理
分 公 司 经 理

二. 临时用电计算
1.1 用电机具负荷计算
最高峰机械设备数量及参数表高峰期用电机具表
最高峰机械设备数量及参数表高峰期用电机具表 表4-1
序
号
机具名称
规 格
单位
数量
用电量
kw
总用电量
备 注
1
型材切割机
J3G3-400
台
1
3
3

2
空气压缩机

台
3
3
9

3
电钻

台
7
0.4
2.8

4
砂轮切割机

台
1
2.2
2.2

5
闪光对焊机
UN1-150
台
1
105
105

6
圆盘锯

台
1
9
9

7
交流电焊机
BX1-630
台
2
25
50

9
木工平刨机
ZW-100
台
1
2.2
2.2

10
碘钨灯

盏
15
0.2
3

11
合 计

186.2

1、设备总需容量计算
P=1.1（k1∑PC＋k2∑Pa＋k3∑Pb） （式1）
式（式1）中：
P——计算用电量（kw），即供电设备总需容量；
∑PC———— 全部施工动力用电设备额定用量之和
∑Pa———— 室内照明电设备额定用量之和
∑Pb———— 室外照明电设备额定用量之和
K1—— 全部施工用电设备同时使用系数：
总数10台以内时K1=0.75；10-30台时K1=0.70；30台以上时K1=0.60；
K2—— 室内照明设备同时使用系数：一般取K2=0.8
K3—— 室外照明设备同时使用系数：一般取K3=1.0
1.1—— 用电不均匀系数。
P=1.1（k1∑PC＋0.1P）= 1.24 k1∑PC （式2）
注：（式2）为（式1）的简便算法，式中0.1P为室内外照明用电系数（用电总量 10% ）。
1.2 总用电量计算
动力容量：∑P =1×3+3×3+7×0.4+1×2.2+1×2.2+1×2.2+15×0.2=31.2KW
电焊机容量：∑PC =1×105+2×25=155KW
全部施工动力用电
  ──────────────────────────────────────
 序号 机具名称 距离电源(m)   数量      额定功率
1
型材切割机
100
1
3
2
空气压缩机
100
3
9
3
电钻
100
7
2.8
4
砂轮切割机
100
1
2.2
5
闪光对焊机
100
1
105
6
圆盘锯
100
1
9
7
交流电焊机
100
2
100
9
木工平刨机
100
1
2.2
10
碘钨灯
100

15

15

 ──────────────────────────────────────
本例计算中K1=0.7 K2=0.8； K3=1
经过计算P=1.1（k1∑PC＋0.1P）=1.24×0.7×186.2=161.6 KW
2、变压器容量计算
P变 =1.05×1.1（k1∑PC＋k2∑Pa＋k3∑Pb）÷cosφ （式3）
可转换为
P变 = 1.05P÷cosφ= 1.4P =226.3 KVW (式4)

式（3）中
P变 ——变压器容量（KVA）；
1．05——功率损失系数；
cosφ——用电设备功率因数，一般建筑工地取0.75；
建设单位单位提供630KVA,完全够满足要求。
3、导线截面电流量载荷计算

Iι＝1000P÷√3÷Ul÷cosφ
＝1000P÷1.73÷380÷0.75＝2P
经过计算得到 Iι= 2×226.3 = 452.6A
Iι——线路工作电流值（A）
Ul——线路工作电压（V），三相四线制低压时，
Ul＝380V
P——设备容量；

4、导线允许电压降校核
对于不同类型的铜导线，其截面积分别为：
LJ型铝裸线 ── 120mm2
BLX型铝芯橡皮线 ── 150mm2
BLV型铝芯塑料线 ── 185mm2
ε＝∑P ×L÷C÷S
＝∑M÷C÷S≤[ε] ＝7% … (式6)
经计算ε＝5.28%≤[ε] ＝7%
本工程经计算中选择上面结果的最大值，选用：BLV型铝芯塑料线 ── 185mm2

式(式6)中：
ε——导线电压降为2.5%-5%；电动机电压降不超过±5%；对工地临时电路取 7%；
∑P——各段线路负荷计算功率（kw），即计算用电量∑P；
L——各段线路长度（米）；
ι——材料内部系数，根据线路电压和电流种类查表取用；
C——材料内部系数值；三相四线铜线取77.0，三相四线铝线取46.3；
S——导线截面（mm2）；
∑M——各段线路负荷矩（KW）；即∑×L乘积。
4．变压器的选择
总电源由提供装配额定容量630kVA的变压器。
建设单位提供的电源已接至施工现场，变压器总容量630KVA，并设立总配电箱，我们通过架空电缆从总配电箱接入工地分总配电箱。整个工地沿进场设置架空电缆。使用标准的铁制总配电箱、分配电箱、开关箱。每台设备有各自专用开关箱，实行一机一闸一保护。现场严格按照JGJ59-99标准采用三相五线制，职工现场专用的终端点接地的电力线路采用TN-S接零保护系统。
根据现场实际，电源接入工地分总配电箱后，再分2路供电线路供电。第一路供应主楼一层施工。第二路供应主楼二层施工。
5．配电线路选择
3.1 配电线路型式
该施工现场380／220V 低压配电线路采用树干式配线。
三、安全用电制度：
4.1配备专用电气保养工（同时具有特殊工种上岗证），安装维修或拆除临时用电工程，电工等级应同工程难易程度和技术复杂性相适应，同时应做到以下几点：
⑴ 常握安全用电基本知识和所有设备的性能。
⑵ 正确使用与配备相应的劳动防护用品维修，并检查电气装置和保护设施是否完好。
⑶ 负责现场所有用电线路，用电设备及配备电箱、开关箱，停工时应锁好配电箱。
⑷ 在搬迁移动机电设备或配电箱时，必须切断线路的电源。
⑸ 各工种施工员在施工技术交底时，必须做好安全用电交底。
⑹ 建立安全用电验收制度，验收表每月一次，接地电阻测定记录每季度一次，电工维修工作每天记录，并履行复查验收。
四、电气防火措施：
⑴ 现场严禁使用电炉、电加热器。
⑵ 严禁用太阳灯取暖，烘烤湿衣。
⑶ 电线接头必须接触良好，严禁过负载运行。
⑷ 配备一定数量的消防器材：如1211干粉，二氧化碳灭火器等。
⑸ 保证电缆的绝缘良好，防止因电线短路引起火灾。
五、施工现场安全用电技术规范：
5.1.1接地与保护接零：
5.1.1在施工现场专用的中性点直接接地的电力线路中必须采用TN—S接零保护系统。电气设备的金属外壳必须与专用保护零线连接，专用保护零线《简称保护零线》应由做接地线，配电室的零线或第一级漏电保护器电源的零线引出。
5.1.2当施工现场与外电线路共用同一个供电系统时，电气设备应根据地方要求作保护接零，另一部分作保护接地。
5.1.3作防雷接地的电气设备：必须同时作重复基地。同一台电气设备的重复接地与防雷接地可使用同一个接地体。接地电阻应符合重复接地电阻值的要求，施工现场的电气设备和避装置可利用自然接地，但应保证电器连接并校验自然体的稳定性。
5.1.4在只允许保护接地的系统中，因条件限制接地有困难时，应设置操作和维修电气装置的绝缘台，并必须使操作人员不会偶然触及外物。
5.1.5施工现场的电力系统严禁利用大地作相线式零线，保护零线不得装设开关或熔断器。
5.1.6保护零线应单独设置，不作它用。
5.1.7保护零线的截面，应不小于工作零线的截面，同时必须满足机械强度的要求，保护零线架空设置的间距大于12m时，保护零线必须选择不小于6mm2的绝缘线或不小于25mm2的绝缘铝线。
5.1.8与电气设备相连的保护零线应与截面不小于2.5mm2的绝缘多股铜线。，保护零线的同一标志为绿/黄双色线，在任何情况下不准使用绿/黄双色线作负荷线。
5.2保护零线
5.2.1正常情况时，下列电气设备不带电的外露部分应做保护接零：
⑴ 电机、变压器、电气照明器具、手持电动工具的外壳；
⑵ 电气设备传动装置框架；
⑶ 配电屏与控制屏的金属框架；
⑷ 室内、外配电装置的金属框架及靠边带电部分的金属围栏和金属门；
⑸ 电力线路的金属保护管，敷设的钢索，起重机轨道；
⑹ 安装在电气线路杆（塔）上的开关，电容器等电气装置的金属外壳及支架。
5.3接地与接地电阻：
5.3.1保护零线必须在配电室或配电箱处作重复接地外，还必须在配电线路的中间处和末端处做重复接地。保护零线每一重复接地装置接地电阻不应大于10欧姆，一般工作接地电阻不大于4欧姆。在古接地电阻允许达到10欧姆的电力系统中，所有重复接地的并联等值电阻不大于10欧姆。
5.3.2每一接地装置的接地线应采用二根以上的导线（二根间距不大于2.5m），在不同点与接地装置做电气连接，垂直接地采用角铁，钢管或圆钢不宜采用螺纹钢材。
5.3.3电气设备应采用专用芯线做保护接零，此芯线严禁通过工作电流。
5.3.4手持式用电设备的保护零线，应在绝缘良好的多股铜线橡皮电缆内，其截面不得小于1.5平方毫米，其芯线颜色为绿/黄双色。
5.4防雷：
5.4.1在配电室进线或出线处应将绝缘子铁脚与配电室的接地装置相连接。
专人负责。
5.5配电线路：架空电缆
5.5.1 橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用裸线做绑线。固定点保证橡皮电缆能自动带来荷重，橡皮电缆的最大弧垂直距地不得大于5m。
5.5.2在建高层建筑的临时电缆必须采用电缆埋地引入，电缆垂直敷设的位置应充分利用在建工程的竖井，垂直孔洞等，并应靠近负荷中兴，固定点每楼层不得少于一处。电缆水平敷设沿墙或门口固定，最大弧垂距地不得小于1.8m。
5.6室内配线：
5.6.1室内配线必须采用绝缘导线，采用瓷瓶等敷设。
5.6.2所有办公室、宿舍的照明空调在进线端处因单独、增设开关箱，并按容量大小安装漏电保护器。
5.6.3进户线过墙应穿管保护，距地面不得小于2.5m，并应采取防雨措施，进户线的室外端应采用绝缘子固定。
5.7配电箱及开关箱：
5.8.1配电箱及开关箱的设置：配电系统应室内总配电板和外分配电箱或设置室外总配电箱和分配电箱，实行分级配电达到二级保护，室内总配电板应符合要求。
5.8.2开关箱：（我公司通用的开关箱为380V四型移动动力箱，220V五型移动照明箱），应由末级分配电箱控制。
5.8.3配电箱、开关箱应装设在干燥、通用及常温场所，配电箱周围应有足够的二人同时的空间的通道，不得堆放任何妨碍操作，维修的物品。
5.8.4固定式配电箱的下地与地面的垂直距离不小于1.5m移动式分配电箱的下地与地面的垂直距离应不小于0.5m。
5.8.5配电箱、开关箱的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。
5.8.6总配电箱和开关箱中两极漏电保护器的额定电动作电流和额定漏电动作时间应作合理配合，使之具有分级、分段保护的功能。每台电设备应有专用的开关，必须实行“一机一闸”，严禁用同一个开关电器直接控制二台及二台以上用电设备（含插座），末级开关必须达到“一箱一闸一漏一开关”。
5.8.7配电箱、开关箱中导线的进线口和出线应设在箱体的下底面，严禁设在箱体的上顶面，侧面，后面或箱门处。移动式配电箱和开关箱的进出线必须采用橡皮电缆，进入开关箱的电源线，严禁用插销连接。
5.8.8所有配电箱应配锁，配电箱和开关箱应由专人负责。
5.8.9所有配电箱、开关箱每月进行检修一次，检查检修人员必须是专业电工，检修、维护时必须按规定戴绝缘鞋、手套，必须正确使用电工绝缘工具。
5.8.10所有操作顺序为：总配电箱或（总电源配电箱）→分配电箱→开关箱；
停电操作顺序为：开关箱→分配电箱→总配电箱。（出现电气故障的紧急情况除外）
5.8.11配电箱、开关箱内不得挂其它临时用电设备。
六、手持电动工具与电焊机：
6.1选购的电动建筑机械，手持电动工具和用电安全装置，应符合相应的国家标准，专业标准和安全技术规程，并且有产品合格证和使用说明书，并专人定期检查、维修保养。
6.2手持式电动工具的负荷线必须采用耐气候型的橡皮护套铜芯软电缆（性能符合国家GB1169—74通用橡皮软电缆的要求）。
6.3手持式电动工具II类工具和III类工具不可做保护接零，若采用I类手持电动工具必须做保护接零。
6.4一般场所用II类手持电动工具，并应装设额定动作电流不大于15mA。额定动作时间小于0.1S的漏电保护（一般从5型带漏电开关小拖箱中出来）。
6.5施工现场使用的交流电焊机必须装备二次空载降压保护器。
6.6电焊机的外壳应可靠接地，不得多台串联接地。
6.8电焊机的裸露导电部分和转动部分应装安全罩，直流电焊机的调节器被拆下后，机壳上露出的孔洞应加设保护罩。
6.9电焊机的二次线YHS橡皮护套铜芯多股软电缆，其长度不宜大于30m。
七、照明一般规定：
7.1在坑洞内作业，夜间施工或自然采光的场所，作业厂房、料具堆放场、道路、仓库、办公室、食堂、宿舍等，应设一般照明、局部照明或混合照明。
7.2在一个工作场所内，不得只装设局部照明。停电后，操作人员需要及时撤离现场的特殊工程，必须装设自备电源的应急照明。
7.3现场照明应采用高光效、长寿命的照明光源，对需要面积大的场所的照明，应采用高压汞灯、高压钠灯或混光用的卤灯。
7.4照明器的选择应按下列条件确定：
a．正常湿度时，选用开启式照明器；
b．潮湿或特别潮湿的场所，选用密闭型防水防尘照明器或配有防水灯头的开启式照明器；
c．含有大量尘埃但无爆炸和火灾危害的场所，采用防尘型照明器。
7.5对有爆炸和火灾危害的场所，必须按危险场所登记选择相应的照明器。
7.6在震动较大的场所，选用防震型照明器。
7.7对有酸碱等腐蚀的场所，采用耐酸碱型照明器。
7.8照明器具和器材的质量均应符合有关标准、规范的规定，不得使用绝缘老化的器具或器材。
7.9一般场所宜选用额定电压为220V的照明器。对下列特殊场所应使用安全照明器：
a．隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2.4m等场所的照明，电源电压应不大于36V。
b．在潮湿和易触及带电体场所的照明电源电压不得大于24V。
c．在特别潮湿的场所，导电良好的地面，锅炉或金属容器内工作的照明电源电压不得大于12V。
d．照明系统中的每一单向回路上，灯具的插座数量不宜超过25个，并应装设熔断电流为15A及15A以下的熔断器保护。
7.10使用行灯注意事项：
a．电源电压不超过36V；
b．灯体与手柄应坚固、绝缘良好并耐热耐潮湿；
c．灯头与灯体结合牢固，灯头无开关；
d．灯泡外部有金属保护网；
e．金属网、反光罩、悬吊挂钩应固定在灯具的绝缘部位。
7.11是内、外照明线路的敷设应符合第六配电线路要求。
八、照明装置注意事项：
8.1照明灯具的金属外壳必须做保护接零，单相回路的照明开关箱（板）内必须装设漏电保护器。
8.2室外灯具距地面不得低于3m，室内灯具不得低于2.4m。
8.3路灯的每个灯具应单独装设熔断保护器，灯头号线应做防水弯。
8.4荧光灯管应用座固定或用吊链，悬挂镇流器不得安装在易燃的结构上。
8.5钠、铟等金属卤化物灯具的安装高度应在5m以上，灯线应在接柱线上固定，不得靠近灯具表面
8.6投光灯的底座安装牢固，按需要的光轴方向将拧紧固定。
8.7螺口灯头及接线应符合下列要求：
a．相接线在与中心触头相连的一端，零线接在螺纹口相连的一端；
b．灯头的绝缘外壳不得有损伤和漏电；
c．灯具的接线必须牢固，灯具外的接线必须做可靠的绝缘包扎；
d．拉线开关距地面高度为2—3m。与出入口的水平距离为0.15—0.2m。其他开关离地面高度为1.3m，与出入口的水平距离为0.15—0.2m；
e．严禁将插座与搬把开关靠近装设，严禁在床上装设开关；
f．电器、灯具的相线必须经开关控制，不得将相线直接引入灯具。
