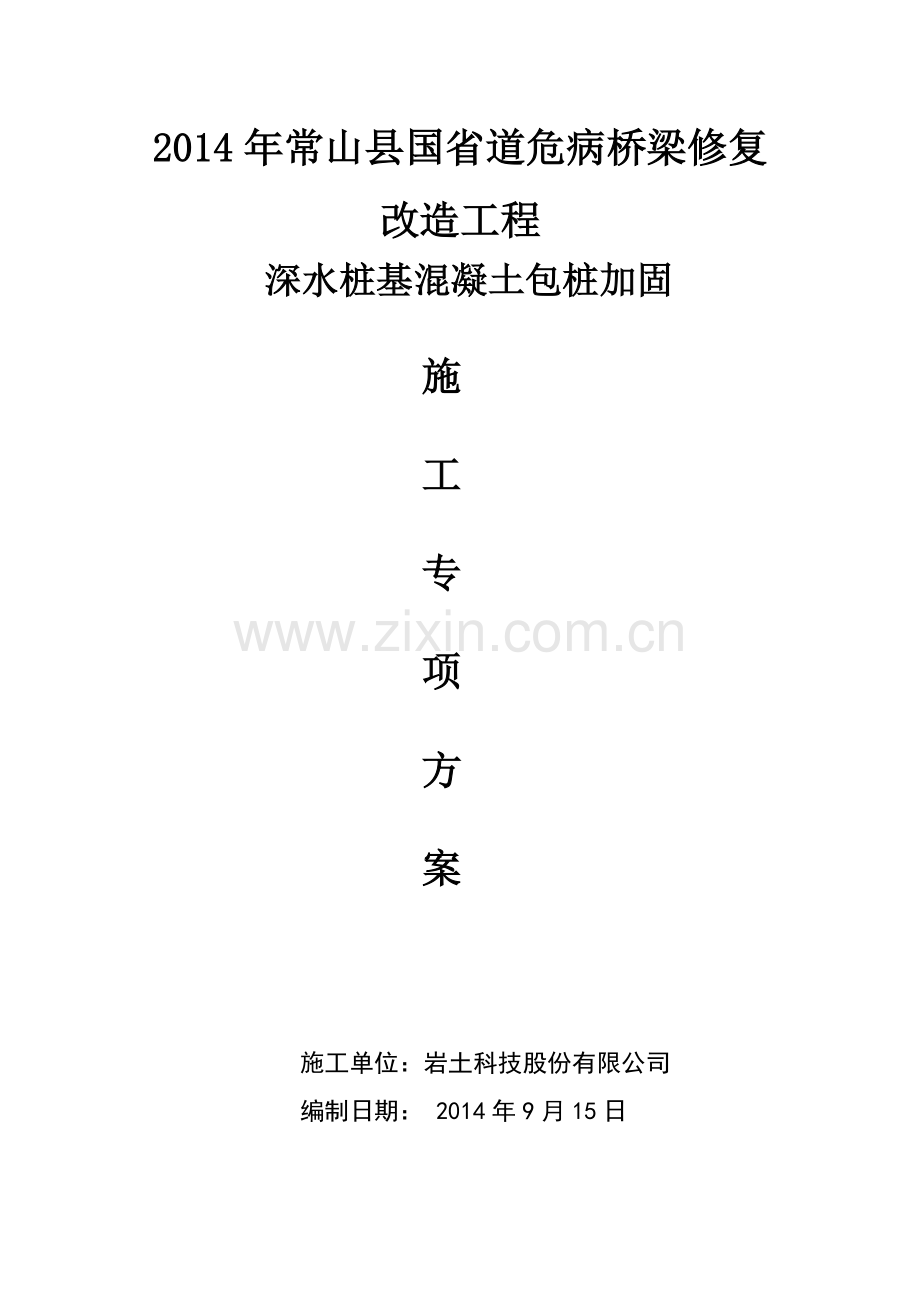

1、20142014 年常山县国省道危病桥梁修复年常山县国省道危病桥梁修复 改造工程改造工程 深水桩基混凝土包桩加固深水桩基混凝土包桩加固 施施 工工 专专 项项 方方 案案 施工单位:岩土科技股份有限公司 编制日期:2014 年 9 月 15 日 2 一、一、工程概况工程概况 朱家渡大桥位于常山县 G320 国道衢州市常山县境内,中心桩号K474+374,该桥为 14 跨预应力混凝土简支 T 梁桥,桥面铺装采用水泥混凝土铺装层;桥梁全长 426.22m,桥跨布置为 1430m,桥面宽度 16m。其斜交角 55 度;下部结构采用三柱式钢筋混凝土桥墩,肋式桥台,钻孔灌注桩基础。主要水中有 18 根灌

2、注桩受河水冲刷,已有桩露筋锈蚀及粗骨料外露现象,现对桩进行维修加固施工。由于受水流和通航的影响,加上需要加固的桩基所处的部位水位较深,水流较急,为确保施工安全快速顺利完成,根据现场实际情况,采用圆柱形钢围堰施工。二二、施工准备、施工准备 1、技术准备 1.1 由项目总工程师组织工程技术人员,各职能部门人员认真查看复核施工方案、施工设计图及工程相关的规范、规程、标准。组织编写专项实施性施工方案,经业主及监理审定批准后,下发至作业组,并向全体施工人员进行交底,使本方案作为工作的依据,指导工程施工。1.2 建立码头,拼组运输船,运输般承担钢套箱运输及吊装工作,1.3 根据地勘等相关资料,对模板支架进

3、行仔细验算,确保工程质量和安全。1.4 作好施工预案,充分考虑可能发生的意外情况及应对措施。2、现场准备工作 2.1 正式开工前首先作好场地准备,包括钢筋、模板的制做场,3 形成施工通道。2.2 工地接通水电、搭设工地围栏、搭建临时工棚;进行导线点、水准点的复测,建立施工控制网。3、人员组织 3.1 首先对所有参与施工的人员进行严格技术交底,使其充分掌握具体施工工艺,树立质量第一的意识。组织以项目总工为主的技术培训会,使操作工人对桥台结构型式等熟悉掌握,做到心中有数,使工人充分了解施工工艺,做到施工中忙而不乱,保证现场施工在受控、有序进行。3.2 其次严格作业值班制度,保证现场每一作业时间段内

4、都有主要施工负责人进行现场管理和技术指导工作,投入足够的施工一线人员,保证工人轮班作业,不搞疲劳战术。4、材料组织 根据现场施工组织情况,在施工前将所需材料提前运送至现场,所有进场材料均应经过试验室检验,并满足招投标文件对原材料各项指标的要求。三、三、桩桩基加固施工工序:基加固施工工序:施工准备(钢套箱的制作拼装)拼装钢套箱下沉就位灌注水下封底混凝土堵漏抽水、设置内支撑桩基加固施工拆除钢套箱模板 1、钢套箱加工制作 1.1 圆形钢套箱的结构 4(1)、圆形钢套箱主要由壁板、竖向加强肋、横向加强肋及连接法兰构成。本次套箱按单桩围堰设计。(2)、钢套箱尺寸:直径 3.8m,单节高 1.2m,沿圆周

5、分 3 片制作,总高 5.5m,共分 5 节,顶面节段为调整节段。1.2 钢套箱的制造要求(1)、扇形钢套箱的半径、高度尺寸的误差为5,壁板表面平整度应小于 0.5。(2)、钢套箱的钢材为 Q235 钢,要保证机械性能和化学成分,并根据设计图进行下料。(3)、钢板下料应采用剪板机或数控卷板机成型,确保每片扇形半径一致。拼板焊缝反面切槽焊接,对接焊缝要保证焊透。(4)、钢套箱要求水密,各节段间拼接需加设橡胶垫,并用螺栓拧紧。螺栓间距小于 20,成型后进行煤油渗透检查,有渗漏处应将焊缝铲除重焊。2、钢套箱施工(1)、钢套箱拼装 钢套箱在工厂加工成型运至工程现场,利用平板船拖运至墩柱处,在墩柱上安装

6、起吊装置,将扇形套箱逐片沉入水中,在系梁下由潜水员进行扇形钢套箱的竖向连接,形成整体后下沉本节套箱,然后再拼接上段套箱并与下段套箱进行水平连接,在拼接处用橡胶密封条嵌缝止水。5(2)、钢套箱下沉 钢套箱由潜水员拼接紧密后下沉,下沉时各控制点只允许有一人统一指挥,在下沉过程中注意套箱的整体平衡,当出现单侧倾斜时及时调整下沉速度和方向。圆形钢套箱下沉时还需注意钢套箱与桩身的各间距是否一致,平面位置偏差小于 10.当套箱与系梁相交时,中间的空隙采用高密度的楔形泡沫板自外向内塞紧,确保各项连接紧密。钢套箱到达河底时采用吸泥机并辅助高压射水管冲射,清理河床部分软石土,使钢套箱底部伸入河床,并在钢套箱外侧

7、周围抛填 1m高的土袋,确保封底砼施工时不跑浆。(3)、封底 钢套箱下沉到位后,由潜水员下水再次检查钢套箱内侧底部,钢套箱无悬空且河床平整后开始浇筑 C20 水下封底砼。在套箱内布设水下混凝土封底导管,采用竖向分层浇筑。混凝土的塌落度控制在 1822,掺加粉煤灰和高效缓凝剂。封底混凝土浇筑厚度最小值控制在 80 以上。3、桩基加固施工 钢套箱封底抽水后在无水的施工环境中,进行桩基加固施工,加固流程如下:桩基表面处理种植钢筋绑扎桩基钢筋立模板浇筑混凝土养护检测拆除模板。3.1 桩基表面处理 施工技术人员进入围堰(基坑)内,并绕桩基搭设简易脚手架作 6 业平台对原桩基混凝土表面进行处理:根据设计图

8、纸的要求并结合现场测量定位,凿除混凝土表面的表层砂浆,使粗骨料外露,再用钢丝刷清除表面浮浆,剔除表层疏松物,最后用无油压缩空气吹除表面粉尘或清水冲洗,锈蚀钢筋除锈阻锈。桩基钢筋外露的钢筋锈蚀严重的,则对钢筋除锈阻锈,然后增补同型号的钢筋,两端焊接长度大于 5d。3.2 植筋(1)、用钢筋探测仪测出桩基混凝土内的钢筋位置,核对、标记植筋部位,以便钻孔时避让钢筋;如设计植筋位置有钢筋,对植筋位置做适当调整。(2)、按标记位置,利用电锤钻孔,并保证不损伤结构,钻孔孔径应比钢筋直径大 24mm。成孔后,用需要植入的钢筋试插检查钻孔深度和直径是否符合设计要求。(3)、钻孔成批量后,逐个清除孔内灰尘。清孔

9、方法:先将喷嘴伸入成孔底部并吹入洁净无油的压缩空气,向外拉出喷,反复 3 次;将硬毛刷插入孔中,往返旋转清刷 3 次;再将喷嘴伸入钻孔底部吹气,向外拉出喷嘴,反复 3 次,然后用丙酮或酒精擦拭孔壁和孔底。(4)、对需植入钢筋进行理顺调直,用钢丝刷除锈,并用酒精等清洗干净。(5)、植筋用胶黏剂采用工厂的成品材料,并用施胶枪进行灌注,灌注量为孔深的 2/3,保证钢筋插入后有少许胶液溢出。注入胶黏剂立即转插入钢筋,直至达到设计深度,并保证植入钢筋与孔壁间的间隙基本均匀,校正钢筋的位置和垂直度。(6)、静置固化:胶黏剂完全固化前,不得触动或振动已植钢筋,以免影响其黏结性能。3.3 钢筋骨架施工 7 植

10、筋养护结束后,绑扎和焊接桩基钢筋骨架,纵向主筋环向均匀布置,主筋与植筋点焊连接,主筋牢固绑扎。立模前对桩基表面涂抹混凝土界面剂,利于新老混凝土的粘结。3.4 立模 根据现场测量实际尺寸进行模板的加工,模板采用钢模板,分成半圆形两块,通过螺栓连接。架设模板采用在施工操作架上绑设手拉葫芦进行分段吊装,并在内表面涂刷脱模剂,钢筋保护层厚度通过在加强箍筋上点焊钢筋头控制。桩基模板底部坞脚防止漏浆,模板垂直度用倒链配合钢丝绳校直。3.5 浇筑 C40 高性能混凝土 混凝土采用砼输送泵运至下料口,通过串筒进行下料。下料时灌注点分散布置,循环推进,连续进行。混凝土振捣采用外置附着式振捣器振捣,确保砼浇筑密实

11、。3.6 混凝土养护 混凝土浇筑完毕后,先带模养护24小时以上,不得施工振动.在砼强度达到设计强度的85%之后,再进行拆模养护。4、钢套箱拆除 待桩基加固的砼强度达到设计要求后,进行钢套箱拆除,先开挖套箱外的土袋,然后由潜水员拆除套箱各连接点的螺栓,分片起吊至系梁顶面。最后将套箱整修后进行下一个桩基的循环施工。四、质量、安全、工期保证措施四、质量、安全、工期保证措施 1、质量保证措施 8 (1)、施工技术人员要做好技术交底工作,并做好现场抽检及巡查工作,确保施工质量。(2)、新旧砼界面要仔细凿毛露出新鲜骨料,并充分清洗干净,凿毛后的表面凹凸差不得低于 6mm。(3)、钻孔要严格控制孔径、孔深,

12、如钻孔时遇砌缝,适当调整钻孔孔位。(4)、钢筋绑扎要注意保护层厚度及焊接质量。(5)、混凝土浇注要注意浇筑时的塌落度。2、安全保障措施 施工作业区域采用封闭施工,桥两头设门卫管理,闲杂人员不得进入施工现场,对进场工人进行安全生产教育,技术交底;进行外包砼施工时工人必须戴好安全帽,在拱圈施工操作时还应佩带好安全带并挂在牢固的地方。夜间施工时要做好照明工作,加强施工现场指挥力量,现场派专人管理;尽量缩短夜间施工作业时间,保证夜间施工作业人员有足够的睡眠,避免夜间作业人员出现疲劳状态,避免发生不必要的安全事故;保证施工现场有足够的照明;运输车辆谨慎行车,确保安全;通道口加强防护,并设明显警示标志。五

13、、环境保护、水土保持保证体系及保证措施 1、境保护、水土保持保证体系 坚持“预防为主,保护优先”、“管生产必须管环保”及“谁破坏谁恢复”的原则,加强环境和水土保持的宣传教育,增强全员环保意 9 识,建立健全环境保护和水土保持的管理保证体系(见附图 4),配备专职及兼职的环保人员,有组织有领导地开展环境保护和水土保持工作。2、保护、水土保持保证措施 核实、确定施工范围内的环境敏感点、施工过程的重大环境因素。明确施工范围内各施工阶段应遵循的环保法律、法规和标准。工程施工必须做到兼顾生态保护和环境保护的原则,做到工程施工、生态保护、环境保护同步协调,避免出现施工后再治理、再补救、破坏生态环境现象。(

14、1)、施工废弃物,在完工以后,收集运至监理人及当地环保部门同意的指定地点弃置,不得污染公路附近水源及周边环境。(2)、活中产生的垃圾及时处理,不得随意丢弃,集中堆放,统一处理,保持场地清洁。(3)、施工期间应始终保持工地的良好排水状态,修建必要的临时排水渠道,并与永久性排水设施相连接,且不得引起淤积和冲刷。(4)、施工机械应防止严重漏油,禁止机械在运转中产生的油污水未经处理就直接排放,或维修施工机械时油污水直接排放。(5)、将施工及生活中产生的污水或废水,集中处理,经检验符合污水综合排放标准环保标准后,才能排放到河流或沟溪中。不得将含有污染物质或可见悬浮物质的水,排入河流、水道或灌溉系统中。(

15、6)、钻孔孔口需设置粉尘收集器,使岩粉不至随风飘散,污染 10 大气。(7)、防止大气、水质、噪声、振动、粉尘污染破坏景观,散装材料采用密闭罐运输、存放,控制扬尘。(8)、严格按建筑施工场界噪声限值(GB12523-96)中的有关规定和要求进行施工。(9)、施工时,要尽量减少噪声污染,严格控制施工时的机械噪声扰民。(10)、选择合理的机械设备,定期对设备进行检查、保养、检测,保持设备完好和施工安全,减少噪声污染,必要时设置隔音设施。(11)、适当选择机械的配置地点,防止振动对周围环境造成影响。(12)、采取隔离措施,阻止噪音传播。将产生噪音的机械设备放置在远离居民住宅区的位置。11 12 六、

16、施工证体系及保证措施 1、施工保证体系 成立文明施工领导小组,建立健全文明施工保证体系(见附图5),创建标化工地。2、施工措施(1)遵守施工存、弃渣规定,对施工生产产生的建筑垃圾按有关规定处理,运渣运料车辆采取有效措施,如篷布覆盖、冲洗轮胎等,做到不污染道路和环境。(2)、施工车辆出入施工工地,严格遵守道路交通管理办法,文明行车,确保安全。砂浆、砼在搅拌、运输、使用过程中,做到不洒、不漏、不剩。(3)、详细进行现场平面设计,合理布置临时设施,堆放大宗材料,成品半成品和机具设备,不得侵占道路及安全防护等设施,不得影响附近居民的生产、生活。(4)、各种规章制度、图表上墙,在施工现场设置施工铭牌,标

17、明工程项目名称、建设单位、项目监理单位、施工单位、设计单位、项目经理和施工现场总代表人的姓名、开、竣工日期、施工许可证批准文号等。(5)、工地现场应做到三洁:施工现场整洁、生活环境清洁、施工产品美观净洁。现场使用的机械设备,按平面布置规划固定点存放,遵守机械安全规程,经常保持机身及周围环境的清洁;机械的标记、编号明显,安全装置可靠;清洗机械排出的污水设有排放措施,不得随地流淌。13(6)、所有施工人员着装整齐,操作员持证上岗,所有驻地管理人员一律佩证上岗,佩证内容应有姓名、职务和本人相片。(7)、建立和健全从公司到项目经理部的文明施工管理网络,加强文明施工的管理、落实和监督,设立专职文明施工管

18、理人员。(8)、文明施工领导小组组织定期不定期安全文明施工检查,将检查情况进行通报,并监督整改措施落实到位。(9)、施工完成后,清理施工场地,废弃物丢弃到指定位置,尽量恢复施工前的环境原貌。下面为附送毕业论文致谢词范文!不需要的可以编辑删除!谢谢!下面为附送毕业论文致谢词范文!不需要的可以编辑删除!谢谢!毕业论文致谢词 我的毕业论文是在韦 xx 老师的精心指导和大力支持下完成的,他渊 14 博的知识开阔的视野给了我深深的启迪,论文凝聚着他的血汗,他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响,在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对

19、我专业思维及专业技能的培养,他们在学业上的心细指导为我工作和继续学习打下了良好的基础,在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师,虽然他不是我的专业老师,但是在这三年来,在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候,“明师之恩,诚为过于天地,重于父母”,对吴老师的感激之情我无法用语言来表达,在此向吴老师致以最崇高的敬意和最真诚的谢意!感谢这三年来我的朋友以及汽修 0932 班的四十多位同学对我的学习,生活和工作的支持和关心。三年来我们真心相待,和睦共处,不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独,马上就要各奔前程了,希望(,请保留此标记。)你们

20、有好的前途,失败不要灰心,你的背后还有汽修 0932 班这个大家庭!最后我要感谢我的父母,你们生我养我,纵有三世也无法回报你们,要离开你们出去工作了,我在心里默默的祝福你们平安健康,我不会让你们失望的,会好好工作回报社会的。15 致谢词 2 在本次论文设计过程中,感谢我的学校,给了我学习的机会,在学习中,老师从选题指导、论文框架到细节修改,都给予了细致的指导,提出了很多宝贵的意见与建议,老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的

21、 感谢所有授我以业的老师,没有这些年知识的积淀,我没有这么大的动力和信心完成这篇论文。感恩之余,诚恳地请各位老师对我的论文多加批评指正,使我及时完善论文的不足之处。谨以此致谢最后,我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文:首先,我想说“荣幸”,因为茫茫人海由不相识到相识实在是人生一大幸事,更希望能在三年的学习生活中能够与大家成为好同学,好朋友。其次我要说“幸运”,因为在短暂的私下接触我感觉我们班的同学都很优秀,值得我学习的地方很多,我相信我们班一定将是团结、向上、努力请保留此标记。)的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学,为老师争光、为家长争 16 光,更是为了我们自己未来美好生活和个人价值,加油。哦,对了,我的名字叫“*”,希望大家能记住我,因为被别人记住是一件幸福的事!)查看更多与本文高中生开学自我介绍相关的文章。精品精品 word 文档可以编辑(本页是封面)文档可以编辑(本页是封面)17 【最新资料【最新资料 Word 版版 可自由编辑!可自由编辑!】
