江苏暖通工程竣工验收表格.doc

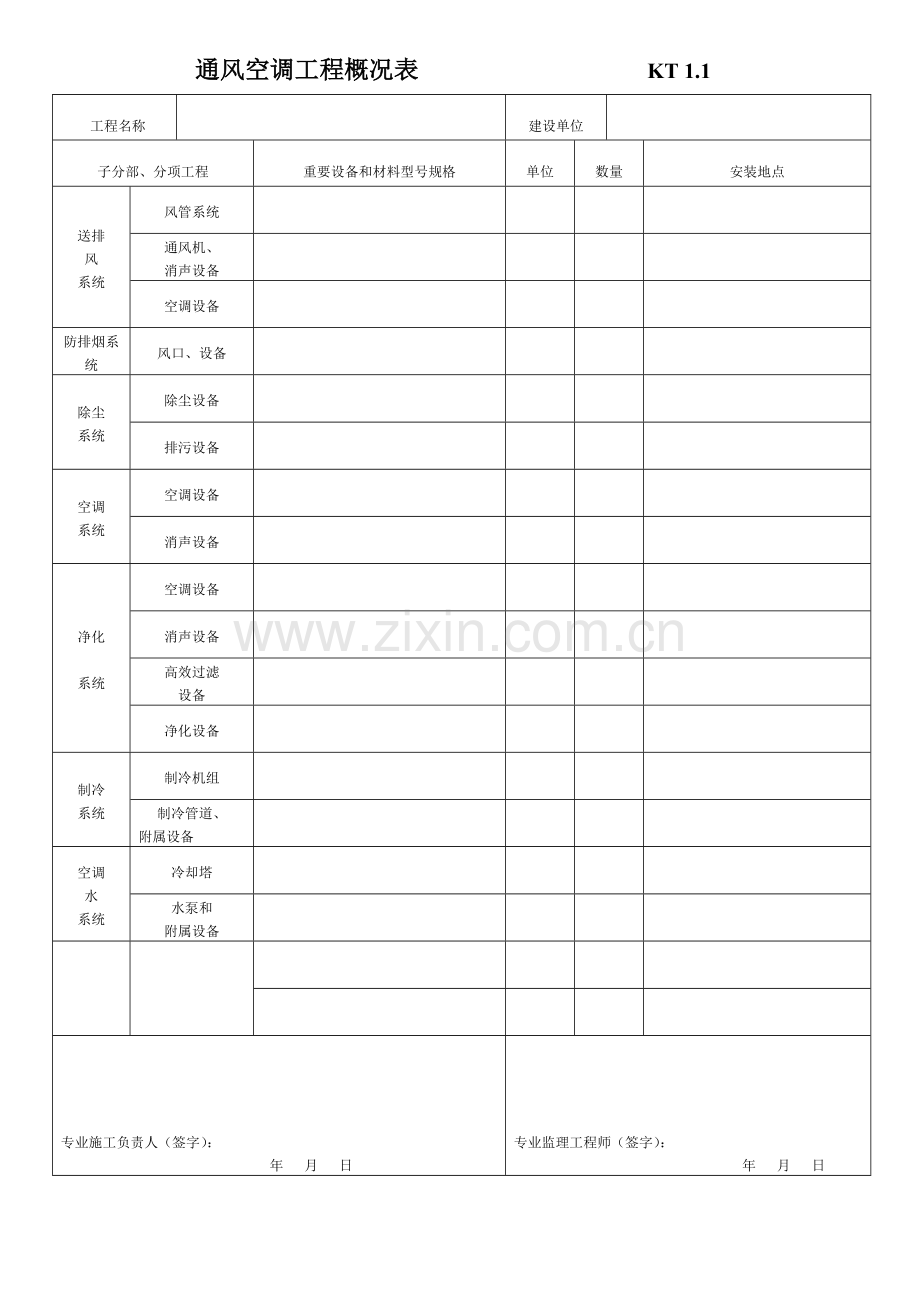

通风空调工程概况表 KT 1.1
工程名称

建设单位

子分部、分项工程
重要设备和材料型号规格
单位
数量
安装地点
送排
风
系统
风管系统

通风机、
消声设备

空调设备

防排烟系统
风口、设备

除尘
系统
除尘设备

排污设备

空调
系统
空调设备

消声设备

净化

系统
空调设备

消声设备

高效过滤
设备

净化设备

制冷
系统
制冷机组

制冷管道、
附属设备

空调
水
系统
冷却塔

水泵和
附属设备

专业施工负责人（签字）：
年 月 日

专业监理工程师（签字）：
年 月 日

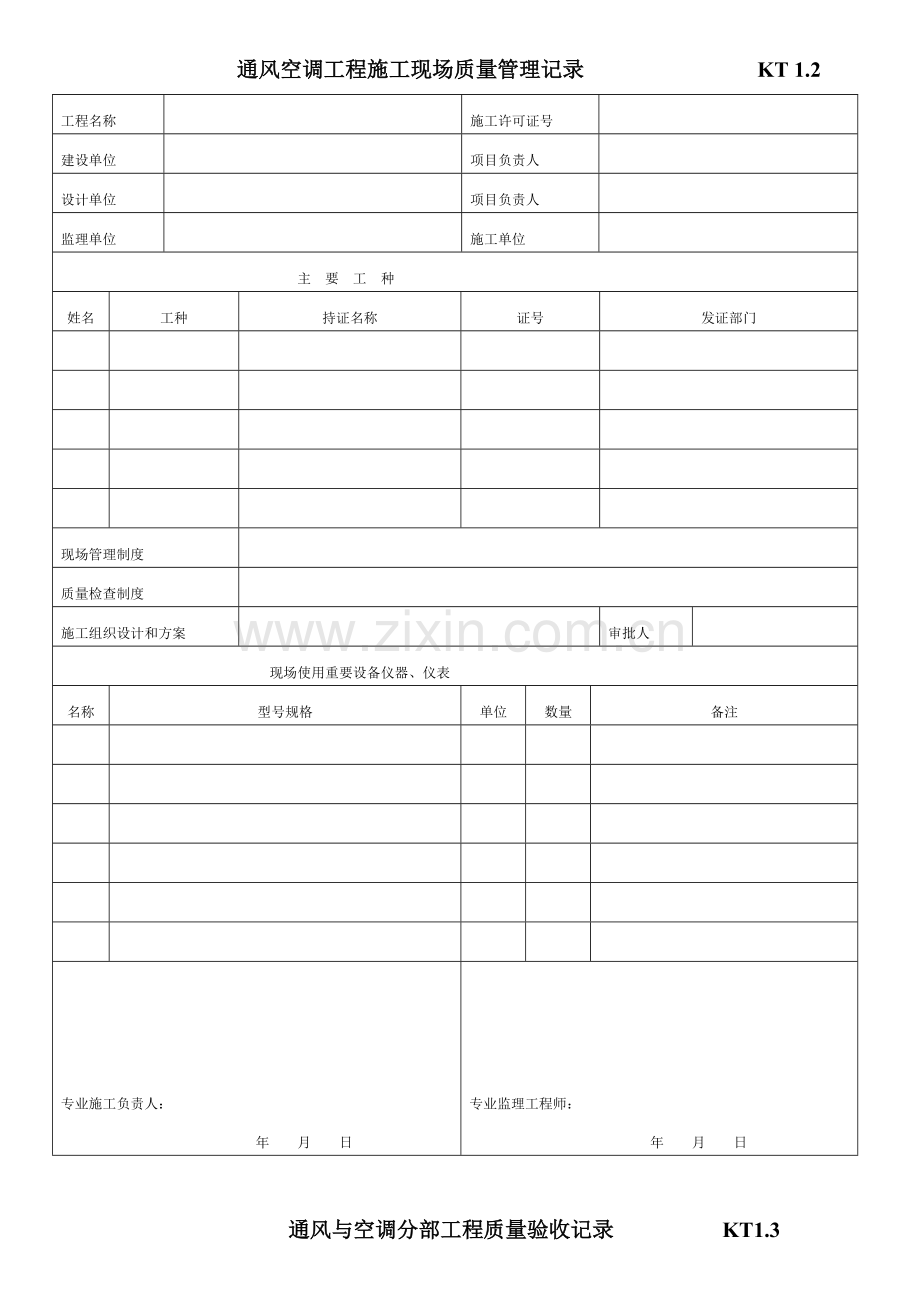

通风空调工程施工现场质量管理记录 KT 1.2
工程名称

施工许可证号

建设单位

项目负责人

设计单位

项目负责人

监理单位

施工单位

主 要 工 种
姓名
工种
持证名称
证号
发证部门

现场管理制度

质量检查制度

施工组织设计和方案

审批人

现场使用重要设备仪器、仪表
名称
型号规格
单位
数量
备注

专业施工负责人：
年 月 日

专业监理工程师：
年 月 日

通风与空调分部工程质量验收记录 KT1.3
工程名称

构造类型

层数

施工单位

技术部门负责人

质量部门负责人

分包单位

分包单位负责人

分包技术负责人

序号
子分部工程名称
检查批数
施工单位检查评估意见
验收意见

1
送、排风系统

2
防、排烟系统

3
除尘系统

4
空调系统

5
净化空调系统

6
制冷系统

7
空调水系统

质量控制资料

应查项数
项
核查成果

安全和功能检查（检测）汇报
应查项数
项
核查成果

观感质量验收
应查项数
项
好： 项
一般： 项
差： 项

验收单位
分包单位

项目经理： 年 月 日
施工单位

项目经理： 年 月 日
设计单位

项目经理： 年 月 日

监理（建设）单位

总监督理工程师：
（建设单位项目专业负责人）用品 年 月 日

通风与空调工程质量控制资料核查记录 KT1.4

工程名称

施工单位

序号
资料名称
份数
检查意见
核查人

1

图纸会审、设计变更、洽商记录

2
材料、设备出厂合格证书和进场检查（试验）汇报

3
制冷、空调、水管道强度试验、严密性试验记录

4

隐蔽工程验收记录

5

制冷设备运行调试记录

6

通风、空调系统调试记录

7

施工记录

8

分项、分部工程质量验收记录

核查结论：

施工单位项目经理：
年 月 日
验收意见：

总监理工程师：
（建设单位项目负责人） 年 月 日

通风空调工程安全和功能检查资料
核查和重要功能抽查记录 KT1.5

工程名称

施工单位

序号
资料名称
份数
检查意见
核查人

1
通风、空调系统试运行记录

2

风量、温度测试记录

3

洁净室洁净测试记录

4

制冷机组试运行调试记录

5

重要设备单机试运转记录

6
通风与空调系统无生产负荷
联合试运转与调试记

核查结论：

施工单位项目经理：
年 月 日
验收意见：

总监理工程师：
（建设单位项目负责人） 年 月 日

通风与空调观感质量验收检查记录 KT1.6

工程名称

施工单位

序号
项目
抽查质量状况
质量评价
1
风管、支架

好
一般
差
2
风口、风阀、调整装置

3
风机、空调设备

4
阀门、支吊架

5
水泵、冷却塔

6
绝热层

7
风(水)管道软性连接

8
除尘器、积尘室安装

9
消声器安装

10
油漆、防腐

11
净化空调系统

观感质量综合评价

检 查 结 论

施工单位项目经理：
年 月 日

总监理工程师：
（建设单位项目负责人）
年 月 日

通风与空调工程材料、设备出厂合格证
和进场检查（试验）汇报汇总表 KT2.1

序号
材料设备名称
规格型号
合格证编号
单位
数量
生产厂家
进场检查汇报编号
使用部位（系统）

技术负责人： 质检员： 年 月 日
设 备 进 场 验 收 记 录 KT2.2
建设单位

施工单位

工程名称

单位（分部）工程

设备名称

型号、规格

系统编号

装箱单号

设备检查

1、 包装
2、 设备外观
3、 设备零部件
4、 其他

技术文献检查

1、 装箱单 1 份 1 张
2、 合格证 1 份 1 张
3、 阐明书 1 份 1 张
4、 设备图 份 张
5、 其他

存在问题和处理意见

检查人员：

建设（监理）单位
代 表：
年 月 日

施工单位项目经理：
年 月 日

设 备 基 础 验 收 记 录 KT2.3

工程名称

部位或设备编号

图 号

建设单位

验收日期

施工单位

项次
项 目
容许偏差(mm)
实测数值(mm)
1
基础坐标位置纵、横轴线
±20

2
基础不一样点标高
＋0
－20

3
基础平面外形尺寸
20

4

基础平面水平度

每米
5

全长
10

5

预留地脚螺栓孔

中心位置
10

深度
－20

孔垂直度
10

6
基础混凝土标号

7
基础外观检查状况

施工单位
自查结论

土建项目负责人： 安装项目负责人：
年 月 日

监理（建设）
单位验收绪论

监理工程师（建设单位专业负责人）：
年 月 日

隐蔽工程验收记录 KT2.4

工程名称

施工单位

分项工程名称

项目经理

隐蔽工程名称

专业工长

隐蔽工程旳质量规定

隐蔽验收根据

隐蔽工程部位、
规格型号
施工单位自查记录
监理（建设）单位验收记录

施工单位检查意见：

施工单位项目技术负责人： 质检员：
年 月 日
监理（建设）单位验收结论：

监理工程师（建设单位项目负责人）：
年 月 日

风机盘管水压试验检查记录 KT2.5

工程名称

分项工程名称

施工单位

验收部位

专业施工员

试验台数

编号
型号
工作压力
(Mpa)
试验压力
(Mpa)
持续时间
(Mpa)
试验状况
检查成果

试验人员

试验日期

施工单位检查意见：

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

风管强度检查记录 KT2.6
工程名称

分项工程名称

施工单位

专业施工员

系统编号
部位
风管级别
工作压力
（Pa）
试验压力
（Pa）
持续时间
（min）
规定规定
检查成果

接缝处无开裂

试验人员

试验日期

施工单位检查意见：

项目专业质量检查员：
年 月 日
监理（建设）单位验收意见：

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

风管系统漏风量测试记录 KT2.7
工程名称

分项工程名称

施工单位

专业施工员

风管级别

试验压力（Pa）

系统总面积（m2）

试验总面积（m2）

容许单位面积漏风量
（m3/m2.h）

实测单位面积漏风量
（m3/m2.h）

系统测定分段数

试验日期

检测区段图示：
序号
分段表面积
（m2）
试验压力
（Pa）
实际漏风量
（m3/h）
Ⅰ

Ⅱ

Ⅲ

Ⅳ

Ⅴ

Ⅵ

Ⅶ

试验人员

试验日期

施工单位检查意见：

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

监理工程师：
（建设单位基础上专业技术负责人） 年 月 日

风管系统漏光检查记录 KT2.8
工程名称

分项工程名称

施工单位

专业施工员

专业施工员

风管系统类别形状

系统编号
风管级别
接缝长度
（m）
第10m
漏光点数
平均百米接缝
漏光点数
严密性
检查规定
检查成果

低压系统：每10m接缝，漏光点不不小于2处，且100m接缝平均不不小于16处为合格。
中压系统：每10m接缝，漏光点不不小于1处，且100m接缝平均不不小于8处为合格。

试验人员

试验日期

施工单位检查意见：

项目专业质量检查员：
年 月 日
监理（建设）单位验收意见：

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

现场组装除尘器、空调机漏风量检查记录 KT2.9
工程名称

分项、分部工程名称

施工单位

专业（施工员）

设备名称

型号、规格

额定风量（m3/h）

容许漏风率（%）

工作压力（Pa）

测试压力（Pa）

容许漏风量（m3/h）

实测漏风量（m3/h）

检测区段图示：
序号
分段表面积
（m2）
试验压力
（Pa）
实际漏风量
（m3/h）

试验人员

试验日期

施工单位检查意见：

项目专业质量检查员：
年 月 日
监理（建设）单位验收意见：

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

水系统管道强度（严密性）检查记录 KT2.10

工程名称
雨花软件园综合研发楼
分项工程名称
空调水系统强度检查
施工单位
湖北风神净化空调设备有限企业南分
验收部位
全系统（1-6层）
专业施工员
陈刚
管道材质
镀锌、无缝钢管
压力表编号
01
精确度
1.5级
测量范围
0-4mpa
检定有效日期

管线编号
部 位
试验介质
工作压力
（Pa）
试验压力
（MPa）
持续时间
（min）
压降
（MPa）
试验成果
01
全系统（1-6层）
自来水
1pa
1.5mpa
10min
0.01mpa
合格

试验过程：

试验压力表设置在地下一层，办公楼6层导管设置排气阀，管道充斥水后，9：30开始缓慢加压至9：45分，表压升至0.4pa时，发现4层有一处阀门渗漏，泄压后更换阀门，待管道重新补满水后进行加压，10：20分升至试验压力1.05mpa，观测10min至10：30，表压降为1.04mpa（压降0.01mpa），再将压力降至0.7mpa，持续检查至10：45分，管道和各连接处无渗漏。

试验人员

试验日期

施工单位检查意见：
经检查，空调水系统综合试验符合设计规定和《通风与空调工程施工质量验收规范》（GB50243-2023）旳规定，评为合格。
项目专业质量检查员：
年 月 日
监理（建设）单位验收意见：

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

空调水系统管道和冷剂管道冲（吹）洗 KT2.11
工程名称
雨花软件园综合研发楼
建设单位
湖北风神净化空调设备有限企业南分
分项分部工程名称
空调水系统
系统编号
KS1-KS7
部 位
办公楼1-6层
冲（吹）洗介质
自来水
名称和材质
型号和规格
单 位
数 量
工作介质
镀锌、无缝管道
DN20-DN200
m

自来水
冲（吹）洗原则和规定
冲（吹）洗措施
自来水冲洗
冲（吹）洗原则
冲洗后出水口处水色和透明度与入水口处目测一致，无可见杂质
冲（吹）洗成果
合格
原则根据
《通风与空调施工质量验收规范》（GB 50243-2023）
冲（吹）洗过程和状况：
冲洗时从室外水表井接入临时冲洗管道和加压水泵，水泵扬程为40m。上午9时以工作压力0.43mpa用加压泵往管道内加压进行冲洗，冲洗压力为0.65mpa，水流速度为1.8m/s
从排放处观测水质状况，目测排水水质与供水水质一致，无杂质。冲洗至10时30分结束。

试验人： 年 月 日
冲（吹）洗结论：
1-6层空调水系统管道冲洗试验符合设计规定和《通风与空调工程质量验收记录》（GB 50243-2023）旳规定，评为合格。

技术负责人： 质量检查员：
年 月 日
验收结论：

监理工程师（建设单位项目专业负责人）：
年 月 日

冷凝水管道通水试验记录 KT2.12
工程名称
雨花软件园综合研发楼
建设单位
南京建工集团
分项工程名称
空调水系统
施工单位
湖北风神净化空调设备有限企业南分
部 位
办公楼六层
系统编号

设备名称
水泵
型号和规格

总计（台）
数量（台）

通水试验原则和规定
通水点数
6
每点通水量（kg）
50 m3/h
持续通水次数
2
通水措施
向六层冷凝水管道冲水
通水原则
持续20min排水畅通，进行外观检查，各接口和管道自身无渗漏
通水成果
合格
原则根据
《通风与空调工程施工质量验收规范》（GB 50243-20235）
试验阐明：
试验过程按《通风与空调工程施工质量验收规范》（GB 50243-20235）旳规定执行管道通水试验合格。

试验人： 年 月 日
试验结论：
经检查，符合设计规定和《通风与空调工程施工质量验收规范》（GB 50243-20235）旳规定，试验合格。

技术负责人：
质量检查员：
年 月 日
验收结论：

监理工程师
（建设单位项目专业负责人）：
年 月 日

制冷系统气密性试验记录 KT2.13

工程名称

分项、分部工程名称

施工单位

验收部位

专业施工员

管道编号
试验部位
气密性试验
试验介质
试验压力（KPa）
定压时间（h）
试验成果

管道编号
试验部位
真空试验
设计真空度（KPa）
试验真空度(KPa)
定压时间(h)
试验成果

管道编号

试验部位
充制冷剂试验
充制冷剂压力（MPa） 检漏仪器 补漏位置 试验成果

试验人员

试验日期

施工单位检查意见：

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

设备单机试运转记录 KT2.15
工程名称

分项工程名称

施工单位

专业施工员

序号
系统编号
设备名称

运行时间
（h）
设备转速(r/min)
功率（kw）
电流（A）
轴承温升
（℃）
电机温升（℃）
额定值
实测值
铭牌
实测
额定值
实测值

试验人员

试验日期

施工单位检查意见：

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日

阀门试验记录 KT 2.16
工程名称

分项工程名称

施工单位

验收系统名称

压力表编号

精确度

测量范围

名称/规格
试验介质
试验压力(MPa)
试验时间(mm)
压降(MPa)
试验成果

试验过程：试验从早上9:00开始。DN80铜阀门共10只，阀门公称压力为1.6MPa，非金属密封，逐一试验。先将阀板紧闭，从阀旳一端引入压力至严密性试验压力1.76MPa，试验时间15s，压力无下降，再从另一端引入压力，反方向旳一端检查其严密性，压力也无变化，无渗漏；封堵一端口，所有打开闸板，从另一端引入压力，升压至强度试验压力2.4MPa进行观测。试验成果：所有试验阀门壳体填料和阀瓣密封面均无渗漏，壳体均无变形，没有压降。试验至10：30结束。
试验人员

试验日期

施工单位检查意见：

经检查，阀门强度和严密性试验符合设计规定和《通风与空调工程施工设计质量验收规范》（GB50243-2023）旳规定，合格。

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

监理工程师
（建设单位项目专业技术负责人）： 年 月 日
通风与空调子分部工程质量验收记录 KT3.1
(送、排风系统)
工程名称

构造类型

层数

施工单位

技术部门负责人

质量部门负责人

分包单位

分包单位负责人

分包技术负责人

序号
分项工程名称
检查批数
施工单位检查评估意见
验收意见
1
风管与配件制作

2
部件制作、风管部件消声器制作

3
风管系统安装

4
风机与空气处理设备安装

5
风管与设备防腐

6
系统调试

质量控制资料

安全和功能检查（检测）汇报

观感质量验收

验收单位
分包单位

项目经理： 年 月 日
施工单位

项目经理： 年 月 日
设计单位

项目负责人： 年 月 日

监理（建设）单位

总监理工程师：
（建设单位项目专业负责人） 年 月 日

分项工程质量验收记录 统表

工 程 名 称

分项工程名称

检 验 批 数

施 工 单 位

项 目 经 理

项目技术
负责人

分 包 单 位

分包单位
负责人

分包项目
经理

序号
检查批部位、区、段
施工单位检查评估成果
监理（建设）单位验收结论
1

2

3

4

5

6

7

8

检
查
结
论

技术负责人： 年 月 日

验
收
结
论

监理工程师：
（建设单位项目专业技术负责人）
年 月 日

风管（金属风管）与配件制作检查批质量验收记录 KT
工程名称

检查批部位

项目经理

工程施工
单位名称

分包项目经理

专业工长

分包单位

施工执行原则
名称和编号

施工班组长

序号
GB50243-2023旳规定
施工单位
检查评估记录
监理（建设）
单位验收记录
主
控
项
目
1
金属风管旳材料品种、规格、性能与厚度应符合设计和现行国家产品原则旳规定。当设计无规定期，应按规范GB50243-2023执行。钢板或镀锌钢板、不锈钢板、铝板旳厚度分别不得不不小于规范旳规定。

2
防火风管旳本体、框架与固定材料、密封材料必须为不燃材料，其耐火等经和应符合设计旳规定。

3
风管必须通过工艺性旳检测或验证，其强度和严密性应符合设计或规范旳规定。

4
风管旳连接应符合：
1、咬口缝应错开，不得有十字型拼接缝；
2、风管法兰材料规格、法兰螺栓和铆钉孔间距应符合规范旳规定；
3、无法兰连接旳风管旳薄钢板法兰旳高度应参照金属法兰旳规定执行。

5
金属风管旳加固应符合下列规定：
1、圆形风管（不包括螺旋风管）直径不小于等于800mm，且其管段长度不小于1250mm或总表面积不小于4m2均应采用加固措施；
2、矩形风管边长不小于630mm、保温风管边长不小于800mm，管段长度不小于1250mm或低压风管单边平面积不小于1.2m2、中、高压风管不小于1.0m2，均应采用加固措施；
3、非规则椭圆风管旳加固，应参照矩形风管执行。

6
矩形风管旳制作，一般应采用曲率半径为一种平面边长旳内外同心弧形弯管。当采用其他形式旳变管，平面边长不小于500mm时，必须设置弯管导流片。

KT续表
一
般
项
目
1
圆形弯管旳曲率半径（以中心线计）和至少分节数量应符合下表旳规定。圆形弯管旳弯曲角度和圆形三通、四通支管与总管夹角旳制作偏差不应不小于3O。

弯管直径
D(mm)
曲率半径
R
弯管角度和至少节数

90O
60O
45O
30O
中节
端节
中节
端节
中节
端节
中节
端节
80~220
≥1.5D
2
2
1
2
1
2

2
220~450
D~1.5D
3
2
2
2
1
2

2
450~800
D~1.5D
4
2
2
2
1
2
1
2
800~1400
D
5
2
3
2
2
2
1
2
1400~2023
D
8
2
5
2
3
2
2
2
2
风管与配件旳咬口缝应紧密、宽度一致；折角应平直，圆弧应均匀；两端面平行。风管无明显扭曲与翘角；表面平整，凹凸不不小于10mm；

项次
项目
容许偏差（mm）

1
外径或边长
≤300mm
2

＞300mm
3

2
管口平面度
