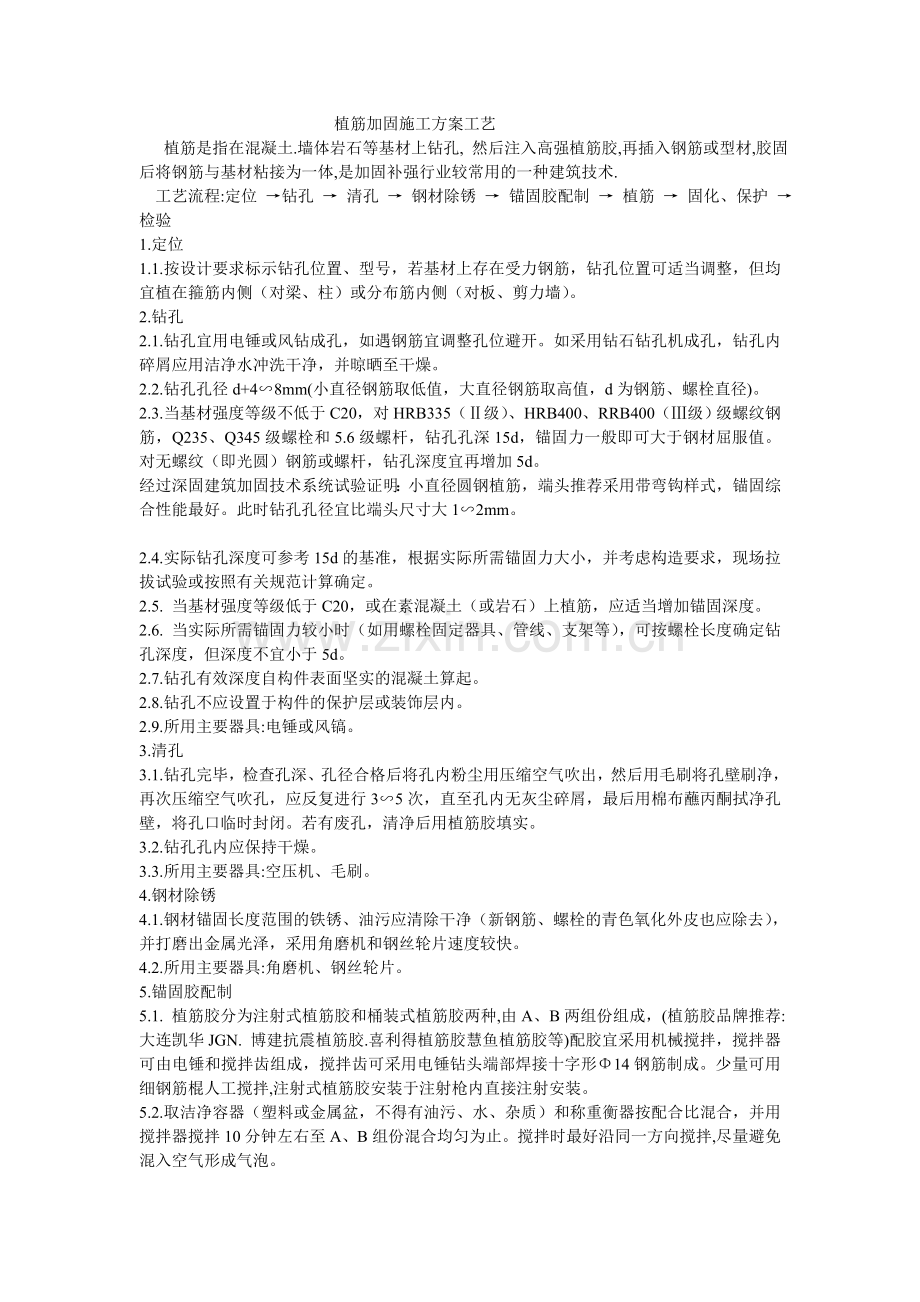

植筋加固施工方案流程.doc_第1页
第1页 / 共7页
植筋加固施工方案流程.doc_第2页
第2页 / 共7页
植筋加固施工方案流程.doc_第3页
第3页 / 共7页
植筋加固施工方案流程.doc_第4页
第4页 / 共7页
植筋加固施工方案流程.doc_第5页
第5页 / 共7页
点击查看更多>>
资源描述

1、植筋加固施工方案工艺 植筋是指在混凝土.墙体岩石等基材上钻孔, 然后注入高强植筋胶,再插入钢筋或型材,胶固后将钢筋与基材粘接为一体,是加固补强行业较常用的一种建筑技术. 工艺流程:定位 钻孔 清孔 钢材除锈 锚固胶配制 植筋 固化、保护 检验 1.定位 1.1.按设计要求标示钻孔位置、型号,若基材上存在受力钢筋,钻孔位置可适当调整,但均宜植在箍筋内侧(对梁、柱)或分布筋内侧(对板、剪力墙)。 2.钻孔 2.1.钻孔宜用电锤或风钻成孔,如遇钢筋宜调整孔位避开。如采用钻石钻孔机成孔,钻孔内碎屑应用洁净水冲洗干净,并晾晒至干燥。 2.2.钻孔孔径d+48mm(小直径钢筋取低值,大直径钢筋取高值,d为

2、钢筋、螺栓直径)。 2.3.当基材强度等级不低于C20,对HRB335(级)、HRB400、RRB400(级)级螺纹钢筋,Q235、Q345级螺栓和5.6级螺杆,钻孔孔深15d,锚固力一般即可大于钢材屈服值。对无螺纹(即光圆)钢筋或螺杆,钻孔深度宜再增加5d。 经过深固建筑加固技术系统试验证明:小直径圆钢植筋,端头推荐采用带弯钩样式,锚固综合性能最好。此时钻孔孔径宜比端头尺寸大12mm。2.4.实际钻孔深度可参考15d的基准,根据实际所需锚固力大小,并考虑构造要求,现场拉拔试验或按照有关规范计算确定。 2.5. 当基材强度等级低于C20,或在素混凝土(或岩石)上植筋,应适当增加锚固深度。 2.

3、6. 当实际所需锚固力较小时(如用螺栓固定器具、管线、支架等),可按螺栓长度确定钻孔深度,但深度不宜小于5d。 2.7.钻孔有效深度自构件表面坚实的混凝土算起。 2.8.钻孔不应设置于构件的保护层或装饰层内。 2.9.所用主要器具:电锤或风镐。 3.清孔 3.1.钻孔完毕,检查孔深、孔径合格后将孔内粉尘用压缩空气吹出,然后用毛刷将孔壁刷净,再次压缩空气吹孔,应反复进行35次,直至孔内无灰尘碎屑,最后用棉布蘸丙酮拭净孔壁,将孔口临时封闭。若有废孔,清净后用植筋胶填实。 3.2.钻孔孔内应保持干燥。 3.3.所用主要器具:空压机、毛刷。 4.钢材除锈 4.1.钢材锚固长度范围的铁锈、油污应清除干净

4、(新钢筋、螺栓的青色氧化外皮也应除去),并打磨出金属光泽,采用角磨机和钢丝轮片速度较快。 4.2.所用主要器具:角磨机、钢丝轮片。 5.锚固胶配制 5.1. 植筋胶分为注射式植筋胶和桶装式植筋胶两种,由A、B两组份组成,(植筋胶品牌推荐:大连凯华JGN. 博建抗震植筋胶.喜利得植筋胶慧鱼植筋胶等)配胶宜采用机械搅拌,搅拌器可由电锤和搅拌齿组成,搅拌齿可采用电锤钻头端部焊接十字形14钢筋制成。少量可用细钢筋棍人工搅拌,注射式植筋胶安装于注射枪内直接注射安装。 5.2.取洁净容器(塑料或金属盆,不得有油污、水、杂质)和称重衡器按配合比混合,并用搅拌器搅拌10分钟左右至A、B组份混合均匀为止。搅拌时

5、最好沿同一方向搅拌,尽量避免混入空气形成气泡。 5.3.胶应现配现用,每次配胶量不宜大于5公斤。 5.3.所用主要器具:搅拌器、容器、衡器、腻刀、手套.植筋胶枪。 6.植筋 6.1垂直孔植筋将胶直接流、捣进孔中即可 6.2.水平孔植筋可用6细钢筋配合托胶板(干净木板)往孔内捣胶,也可让施工人员戴好皮手套,将配好的胶成团塞、捣进孔内。 6.3.倒垂孔植筋请选用高触变型植筋胶,该胶不流淌,可成团塞、捣入孔。 6.4.钢筋、螺栓可采用旋转或手锤击打方式入孔,手锤击打时,一手应扶住钢筋或螺栓,以保证对中并避免回弹。若先将一较短电锤钻头端部焊接6mm厚小铁板,然后将电锤功能调为冲击状态,利用电锤的持续冲

6、击力,可克服植筋胶的阻力,快速无回弹地将钢筋送至孔底。大量或大直径植筋推荐采用此方式。6.5.锚固胶填充量应保证插入钢筋后周边有少许胶料溢出。 6.6.所用主要器具:手套、细钢筋、托胶板、手锤。 7.固化、保护 7.1.植筋胶有一个固化过程,曰平均气温25以上12小时内不得扰动钢筋,曰平均气温25以下24小时内不得扰动钢筋,若有较大扰动宜重新植。 7.2.植筋胶在常温、低温下均可良好固化,若固化温度25左右,2天即可承受设计荷载;若固化温度5左右,4天即可承受设计荷载,且锚固力随时间延长继续增长。 8.检验 植筋后34天可随机抽检,检验可用千斤顶、锚具、反力架组成的系统作拉拔试验。一般加载至钢

7、材的设计力值,检测结果直观、可靠。 9.注意事项 9.1.锚固构造措施要满足混凝土结构加固设计规范GB50367-2006的有关规定。 9.2.孔内尘屑是否清净、钢筋、螺栓是否除锈、胶配比是否准确、是否搅拌均匀、孔内胶是否密实决定了锚固效果的优劣。 9.3.结构胶添加了纳米防沉材料,但每次使用前检查包装桶内胶有无沉淀是良好的习惯,若有沉淀,用细棍重新搅拌均匀即可。 9.4.冬季气温低时,A组分偶有结晶变稠现象,只需对A胶水浴加热至50左右,待结晶消除搅匀即可,对胶性能无影响。 9.5.推荐的搅拌时间应予以保证,冬季施工并应再延长3分钟左右。A、B胶配胶工具不得混用。 9.6.施工场所平均温度低

8、于0,可采用碘钨灯、电炉或水浴等增温方式对胶使用前预热至3050左右使用,应注意不得让水混入桶内。施工场所平均温度低于-5,建议对锚固部位也加温0以上,并维持24小时以上。 9.7.结构胶完全固化后为无毒级材料,但未固化前个别组分对皮肤、眼睛有刺激性,而且胶固化后也不易清除,所以施工人员应注意适当的劳动保护,如配备安全帽、工作服、手套等。人体直接接触后应用清水冲洗干净。 9.8.周围环境温度越高,每次配胶量越大,可操作时间越短。预估适用期内的每次配胶量,以避免不必要的浪费。 9.9.结构胶宜在阴凉干燥处密闭保存,保质期18个月。 9.10结构胶的性能在不断改进中,使用说明也可能随之变更,请以随

9、货配备的为准。植筋工程的施工应由具过硬施工工艺技术的专业施工队伍完成,并应精心组织精心施工。深固建筑加固技术系统是一家专业从事建筑工程结构加固技术的研究、设计、施工为主的高新技术产业公司,持有建设部颁发的建筑结构补强特种专业工程专业承包资质企业。 公司以高校新型建筑工程材料研究所为技术依托及多年的工程施工管理经验,充分发挥自身土木工程学科及材料学科的科研技术优势,完成了众多的民用建筑、水利电工.工业厂房、市政桥梁.地铁隧道等建(构)筑物的质量鉴定、加固改造设计与修复工作,被工程建设单位誉为重点推广的单位。深固加固继承过往成就,凭着我们无比的创新精神和优质诚信的服务,深固人将会继续主导建筑防震加

10、固领域的先驱地位,致力解决建筑物难题,力做加固补强行业领跑者,为提高我国建筑工程质量、解决建筑工程问题、加速建筑技术的进步与发展做出应有努力和贡献。 优势施工工艺有:植筋(锚栓)锚固、粘钢加固梁板构件、粘碳纤维布(板)粘贴加固柱梁板处理、裂缝加固与止水堵漏技术、梁柱外包型钢、新老混凝土界面处理、加大截面法加固、钢筋阻锈、化学灌浆加固修补等。业务范围涉及民用建筑、工业建筑、市政道路桥梁、水利工程、电力工程等多项施工领域。 我们致力于:倍感信赖的卓越品牌,最广泛的产品选择,提供全套解决方案,不断的技术创新,严谨优质的专业技术服务,经常被模仿,从未被超越! 深固(sungood)公司-为您提供全套解

11、决方案,只需一个电话,您即可联系到深固(sungood)公司经验丰富的销售代表.现场工程师及技术专员! 公司地址:深圳市南山区南头街吉祥花园 邮政编码:518052 手提电话:13603019891 联 系 人:黄经理 电子信箱:79d32 公司主页: 公司主营项目一览: 粘钢加固技术 外包钢加固技术 碳纤维加固技术 托梁拔柱技术 种植钢筋、化学螺栓 裂缝修补技术 基础平移托换纠偏 新旧混凝土界面处理 加大截面加固 地基与基础加固 无收缩灌浆料加固 建筑物维护整治.检测.安全评价与鉴定 加固材料销售 新旧砼体界面处理 在实际工程需对混凝土结构、木结构和砌体结构进行加固的主要因素是: 功能改变(

12、如改超市、仓库、书库、浴场等) 荷载增加(如设备上楼、建筑加层、吊车加重等) 标准提高(如抗震级别提升、设计规范更新等) 体系改变(如开洞开孔、抽梁拔柱、增加悬挑等) 裂缝老化(如结构开裂、锈蚀、损伤、碳化腐蚀等) 工程缺陷(如设计疏忽、施工失误、标号降低等) 整体改造(如烂尾楼改造、老建筑翻新加固等)下面为附送毕业论文致谢词范文!不需要的可以编辑删除!谢谢!毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的,他渊博的知识开阔的视野给了我深深的启迪,论文凝聚着他的血汗,他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响,在此我向他表示衷心的谢意 这三年
